Установка насоса своими руками
Сразу отметим, что для того, дабы монтаж водяного насоса происходил проще, лучше купить такое устройство, в котором имеются съемные резьбы. При неимении таковых вам придется самому покупать переходники, подобрав их предварительно. Также нужно обзавестись фильтром глубокой очистки и клапаном обратной тяги, дабы отопительная система нормально функционировала даже под давлением. Помимо того, вам потребуется следующее:
- Набор ключей с размерами от 22 до 36.
Запорная арматура, имеющая необходимые размеры.
Кусок трубы – это будет байпасю диаметр байпаса должен быть таким же, как и у стояка.
Где правильно устанавливать насос
При установке насоса для отопления частных домов, как выбрать место монтажа это не менее важный вопрос, чем непосредственно характеристики оборудования. Здесь нужно учитывать принцип работы агрегата, тип системы и количество ее контуров.
Один из вариантов подключения циркуляционного насоса в систему отопленияИсточник akademy-heat.ru
Насос можно устанавливать как на входе, так и на выходе, обеспечивая удобный доступом к нему для проведения технических осмотров и профилактик. В большинстве случаев предпочитают устанавливать насосы на входе, чтобы насос перекачивал воду с меньшей температурой, но основной критерий – это все-таки удобство обслуживания.
Видео описание
Наглядно про установку насосов на подаче или обратке в видеоролике:
- системой радиаторов;
- коллектором;
- расширительным бачком.
В двухконтурной системе, с подключением «теплых полов», на каждый контур устанавливается отдельный насос.

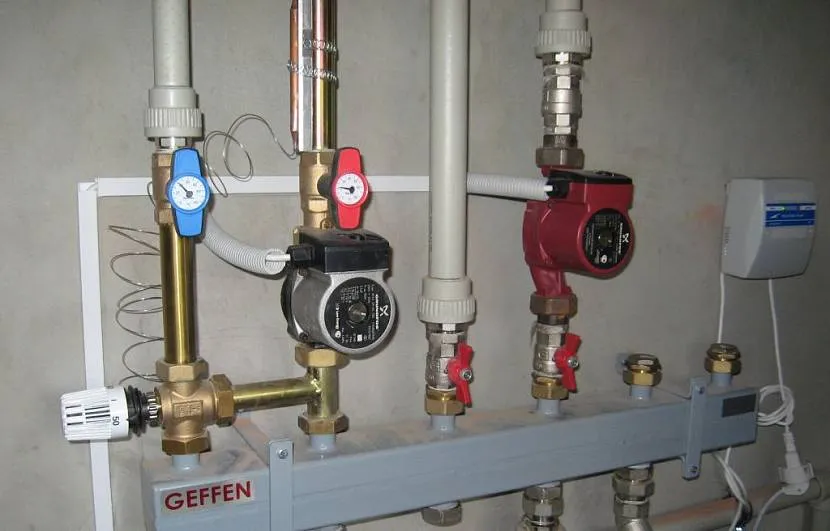

На каждый контур отопления устанавливается свой насосИсточник obzortop.com
Рекомендации по установке для всех типов систем
Существуют рекомендации по установке всех типов насосов:
- Монтаж системы, в которую входит циркуляционный насос, проводится с подключением резервного электропитания с запасом работы 4-6 часов.
- Для 1;-2– контурных систем обязательна установка байпаса, так как при отключении электричества она обеспечит естественное движение потока энергоносителя в системе.
Для справки! Байпас это – обвод, небольшой участок трубы с запорной или регулируемой арматурой, иногда с обратным клапаном. Встраивается в обход циркуляционного насоса и при его остановке обеспечивает свободное движение потока.
- Проверять работу насоса можно только при заполненной системе. Основной показательно правильной установки – равномерное распределение тепла между всеми радиаторами.
- Насосы с мокрым типом ротора устанавливаются в вертикальном положении.
Обычно производители иллюстрируют как надо правильно устанавливать насосИсточник as-elit.ru
- Обязательна установка фильтра грубой, и желательна установка тонкой очистки.
- Насос должен находиться в доступном для обслуживания месте.
- После проведения всех расчетов добавьте 20 % от номинальной мощности, так вы обеспечите щадящую работу оборудования в оптимальном режиме 85-90 %, исключая работу на пределе возможности.
Котлы на твердом топливе
Этот тип требует отдельного рассмотрения. При отключении электричества происходит остановка насоса, но нагревание энергоносителя в котле продолжается: невозможно быстро погасить горящие дрова или уголь, через 3-5 минут температура достигнет критических показателей и сработает клапан сброса давления. Если насос установлен на выходной трубе сброс происходит через 4-6 минут, в то время как его установка на обратке увеличивает это время до получаса.
Видео описание
Наглядно про установку насоса в системе с твердотопливном котлом в следующем видео:
Ценовой фактор
При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью. По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:
За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;
Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com
- Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптимальным запасом прочности;
- VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.
Видео описание
И еще некоторые размышления про циркуляционные насосы в следующем видео:
Преимущества отдельной насосной установки
Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.
Устройство циркуляционного насоса для отопления
Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.
- В основные конструкционные узлы входят:
- корпус;
- ротор, передающий вращение от вала двигателя блоку турбины;
- крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
- средства уплотнения, изоляции от воды или теплоносителя;
- основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.
Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.
Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.
Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.
Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.
Виды циркуляционных насосов
В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.
- Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
- «сухого» типа (с сухим ротором);
- «влажного» типа (с влажным ротором).
Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.
Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.
В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.
Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.
Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.
Повысительный насос для отопления
Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.
Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен
Система водяного теплого пола: как устроена?
Система включает в свой состав следующие обязательные компоненты:
- источник тепла (котел, стояк централизованного отопления);
- теплоноситель (вода, тосол, масло и др.);
- трубы обогрева;
- утеплитель;
- управляюще-распределительное устройство;
- насос циркуляционный.
По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.
Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.
Схема обустройства теплого пола
С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:
- змейкой – ассоциируется с трассой слалома или зигзагом;
- улиткой – напоминает спираль.
Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.
Как выбрать насос для теплого пола
Рекомендуется учесть несколько критериев:
- Технические характеристики (необходимо сделать предварительные расчеты по описанным выше формулам и определить подходящую модель).
- Материал корпуса насоса – лучше чугун, нержавеющая сталь или органические полимеры. Именно эти материалы служат дольше всего благодаря высоким антикоррозионным свойствам.
- Наличие встроенного терморегулятора позволяет защитить крыльчатку от накипи и отложений, которые образуются из-за воздействия горячей воды.
- Бренд – наибольшей надежностью отличается Германия (Wilo) и Дания (Grundofs). Бюджетные варианты с оптимальным соотношением цена/качество – Польша (DAB) и Китай (Sprut). Также популярностью пользуются итальянские производители (Lowara, Pedrollo) и японский бренд Ebara.
- Скоростной режим насоса для пола – обычно модели работают на 3 скоростях, что особенно удобно для большой площади отопления, а также 2-3-этажных домов.
Выбор и его особенности
Тонкости маркировки. У всех насосов есть маркировка, по которой всегда можно определить его присоединительные размеры — это первые числа, и высоту подъема – второе число. При проведении гидравлического расчета, все эти параметры уже известны и определены. Кроме этого, есть табличка, показывающая расчет производительность аппарата при скорости вращения ротора. Наконец, в этой же таблице, можно найти значения потребляемой мощности при каждом режиме работы. Поэтому знание маркировки избавит от любой ошибки. Конструкция циркуляционного насоса
Кроме стандартных циркуляционных насосов, есть на рынке и аппараты сдвоенного типа которые могут эффективно использоваться в отоплении больших площадей, благодаря своей мощности. Кроме этого, возможно их использование в режиме с половинной мощностью, когда работает только один двигатель. А второй, всегда может быть подключен при необходимости.
Еще один аргумент в пользу выбора устройства с несколькими скоростными режимами
Наибольший эффект от теплого пола возникает при управлении температурой теплоносителя в каждом, отдельно взятом помещении, поэтому при установке циркуляционного агрегата необходимо учитывать этот нюанс.
Для примерного подбора насоса, можно использовать таблицу, но обратить внимание на следующее, что эти значения применимы к утепленному помещению в средней полосе климатических условий. При других условиях будет нужно увеличить мощность на 15-20%.
| Площадь отопления, м2 | Радиаторное, кВт | Теплый пол, кВт |
| 80 – 120 | 0,4 | 1,5 |
| 120 – 160 | 0,5 | 2,0 |
| 160 – 200 | 0,6 | 2,5 |
| 200 – 240 | 0,7 | 3,0 |
| 240 – 280 | 0,8 | 4,0 |
Установка циркуляционного насоса в систему отопления
Установка насоса в системе отопления частного дома
Итак, циркуляционный агрегат выбран, но теперь нужно его правильно смонтировать. Установка насоса предполагает тщательный выбор места монтажа агрегата. Оно должно отвечать нескольким параметрам:
- во-первых, иметь достаточно свободного пространства для беспрепятственного доступа;
- во-вторых, должная соблюдаться схема насоса при установке.
Мокрые насосы предыдущего поколения в целях безопасности и продления срока эксплуатации устройств монтировались только в систему обратной подачи воды (более холодная вода в меньшей степени разрушает механизмы). Но в современных моделях роторы делаются из коррозиестойких материалов, для которых горячая вода не является преградой (например, керамика), поэтому последние модели «мокрых» циркулярных насосов могут устанавливаться и в систему подачи.
Монтаж насосов должен осуществляться в том месте, где до и после насоса установлена запорная арматура (шаровые краны). Это позволит в случае возникновения аварийной ситуации оперативно отключить агрегат от подачи теплоносителя. Перед входом воды в насос в трубопроводе необходимо предусмотреть установку очищающего клапана, основная задача которого – предотвратить попадание механических частиц в полость насоса.
Насосы могут монтироваться как в однотрубной, так и в двухтрубной системе отопления. Для первого случая характерен равномерный расход теплоносителя с незначительными температурными перепадами. А вторая, напротив, отличается значительными температурными перепадами и это нужно учитывать при выборе модели.
Циркуляционный насос – электрический прибор, поэтому его подключение должно производиться только на заземленную цепь, которая оборудована системой защиты (пакетниками, предохранителями).
Последовательность подключения насоса:
- Очистить и осушить трубопроводную систему отопления, проверить все дренажи и отстойники на наличие воды;
- Установка циркуляционного насоса в систему отопления должна производиться в четком соответствии с инструкцией производителя;
- При монтаже используйте герметик или уплотнитель на резьбу (фум ленту);
- Завершив установку, аккуратно заполните систему водой для проверки работоспособности оборудования контролируя давление на манометре (чаще всего установлен на современных котлах);
- Запустите воду через насосное оборудование, открыв винт на верхней части корпуса. Появление воды на верхней поверхности отверстия свидетельствует о полном исключении воздушных пузырьков.
- Приступайте к запуску электрической части насоса, продолжая контролировать давление.
Существуют и автоматические способы исключения воздуха (автоматические воздухоотводчики, устанавливаемые в самых верхних точках поэтажных линий разводки отопления), они помогут сэкономить время при запуске агрегата, однако их использование потребует дополнительных капиталовложений на приобретение этих устройств.
Тепловые насосы для отопления небольших помещений или под ГВС
Предназначение – экономичное отопление жилых и вспомогательных помещений, обслуживание системы горячего водоснабжения. Самым низким потреблением (до 2 кВт) выделяются однофазные модели. Для защиты от скачков напряжения в сети им нужен стабилизатор. Надёжность трёхфазных, объясняется особенностями сети (нагрузка распределяется равномерно) и присутствием собственных защитных цепей, предотвращающих повреждение устройства при перепадах напряжения. Оборудование этой категории не всегда справляется с одновременным обслуживанием системы отопления и контура горячего водоснабжения.
1. Huch EnTEC VARIO КНР S2-E (Германия) – от 184 493 руб.
Huch EnTEC VARIO самостоятельно не эксплуатируется. Только в связке с накопительным баком системы горячего водоснабжения. ТН подогревает воду для санитарных нужд, охлаждая воздух в помещении.
Из преимуществ – небольшое энергопотребление прибора, приемлемая температура воды в контуре ГВС и функция очистки системы (периодическим кратковременным нагреванием до 60 °С) от патогенных бактерий, развивающихся во влажной среде.
Минусы в том, что прокладки, фланцы и манжету, надо докупать отдельно. Обязательно оригинальные, иначе будут потёки.
При расчёте необходимо помнить, что устройство прокачивает 500 м³ воздуха в час, поэтому минимальная площадь помещения, в котором установлен Huch EnTEC VARIO, должна быть не менее 20 м², при высоте потолка в 3 и более метра.
| Характеристикиа | Значение |
|---|---|
| Схема работы | Воздух — вода |
| Тепловая мощность, кВт | 3.2 |
| Потребляемая электроэнергия, кВт/ч (сеть) | 1.9 (220) |
| Температура теплоносителя на выходе, °С | 55 |
| Диапазон рабочей температуры первичного контура, °С | +7…+35 |
| Хладагент, тип | R134А |
| Вес, кг | 31 |
2. NIBE F1155-6 EXP (Швеция) – от 355 161 руб.
Модель заявлена, как «интеллектуальное» оборудование, с автоматической настройкой под потребности объекта. Внедрена инверторная схема питания компрессора – появилась возможность настраивать выходную мощность.
Присутствие такой функции при малом числе потребителей (точки водоразбора, радиаторы отопления), делает отопление небольшого дома более выгодным, чем в случае с обычным, неинверторным ТН (у которых нет плавного пуска компрессора и выходная мощность не регулируется). Потому что у NIBE, при малых значениях мощности, тэны включаются редко, а собственное максимальное потребление теплового насоса – не более 2 кВт.
В условиях небольшого объекта шум (47 ДБ) не приемлем. Оптимальный вариант установки – отдельное помещение. Обвязку размещать на стенах не примыкающим к комнатам для отдыха.
| Характеристика | Значение |
|---|---|
| Схема работы | Рассол — вода |
| Тепловая мощность, кВт | 4-16 |
| Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч | 380 / 1.9 / 9 |
| Температура теплоносителя на выходе, °С | 65 |
| Диапазон рабочей температуры первичного контура, °С | 0… +35 |
| Хладагент, тип | R 407C |
| Вес, кг | 185 |
3. Fujitsu WSYA100DD6 (Япония) – от 524 640 руб.
«Из коробки» работает только на нагрев в одном контуре. Опционально предлагается комплект для подключения второго контура, с возможностью независимой настройки для каждого. Но сам тепловой насос рассчитан на систему отопления помещения до 100 м², с высотой потолка не более 3 метров.
В списке преимуществ – небольшие габариты, работа от бытовой электросети, регулировка температуры на выходе 8…55 °С, что по замыслу производителя должно было как-то повлиять на комфорт и точность управления подключенными системами.
Но всё перечеркнула низкая мощность. В нашем климате, отапливая заявленные 100 м², устройство будет работать на износ. Что подтверждают частые переходы устройства в «аварийный» режим, с отключением помпы и ошибками на дисплее. Случай не гарантийный. Исправляется перезапуском оборудования.
«Аварии» влияют на расход электроэнергии. Потому что когда умолкает компрессор, в работу включается тэн. Поэтому совместное подключение контуров СО и тёплого пола (или ГВС) допустимо на объекте площадью не более 70 м².
| Характеристика | Значение |
|---|---|
| Схема работы | Воздух — вода |
| Тепловая мощность, кВт | 6 |
| Потребляемая электроэнергия, кВт/ч (сеть) | 2.04 (220) |
| Температура теплоносителя на выходе, °С | 60 |
| Диапазон рабочей температуры первичного контура, °С | -20… +35 |
| Хладагент, тип | R410A |
| Вес, кг | 42 |
Система с накопительным баком
В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.
При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).
Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.
Галерея изображений
Фото из
Шаг 1: Для предотвращения обратного тока перекачиваемой воды после выключения насоса в схему на входе в насос установлен обратный клапан
Шаг 2: Конструкция из отрезков трубы, тройника и обратного клапана устанавливается на ствол скважины-иглы
Шаг 3: Установка насосной станции производится так, чтобы в сторону источника был уклон в 1 мм, необходимый для стока воды перед консервацией
Шаг 4: Перед первым запуском насосного оборудования его необходимо заполнить водой и подключить к нему напорный шланг, через который вода будет перемещаться в систему водоснабжения
Шаг 5: Перед эксплуатацией источника его требуется промыть путем многократной откачки воды с включением грунта, осыпавшегося в ствол во время устройства скважины
Шаг 6: При откачке мутной воды с явным содержанием песчинок действия по промывке скважины следует повторить
Шаг 7: При появлении из скважины чистой воды без мути и включений промывку прекращают. Если планируется использовать для питья, отбирают пробу и отправляют в СЭС для проведения анализов
Шаг 8: Напорный шланг подключается к накопительной емкости требующегося объема. По желанию хозяев система оснащается автоматикой
Установка обратного клапана на напорную трубу
Установка конструкции с клапаном на ствол скважины-иглы
Подключение поверхностного насоса к скважине
Прокачка абиссинского колодца после подключения насоса
Промывка скважины иглы перед эксплуатацией
Откачка воды в период промывки абиссинского колодца
Результат проведения промывки скважины иглы
Подключение системы водоснабжения к накопителю
Чтобы автоматизировать работу насоса с самодельным накопительным баком, можно использовать поплавковый датчик. Это относительно несложное устройство, многие мастера изготавливают его самостоятельно.
В баке устанавливается поплавок, с помощью которого сведения об уровне воды поступают к автоматическому переключателю.
Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается.
Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.
Поверхностный насос на даче можно использовать для различных целей, например, для заполнения водой накопительного бака, для полива и т.п.
1 Главные достоинства
Определяясь, нужен ли дополнительный насос для настенного котла или напольного отопительного оборудования, нужно отметить, что его установка дает множество преимуществ. Основные достоинства:
- 1. Повышается общее КПД в отопительной системе. Это отражается как на равномерности распределения теплоносителя, так и на температурном режиме во всех помещениях.
- 2. Воздух в помещениях нагревается намного быстрее.
- 3. Улучшается циркуляция теплоносителя внутри основной магистрали.
Немаловажным преимуществом насоса также является его экономичность. Как показала практика, одновременно 2 прибора (основной и дополнительный) потребляют меньше электроэнергии.
Помимо этого, если работают несколько насосов в отопительной системе, появляется возможность установки таких полезных устройств, как термостаты и полотенцесушители. Владелец дома также может установить трубы меньшего сечения — качество обогрева помещений от этого не пострадает. Также достоинством является невысокая стоимость этого прибора.
Грамотный выбор циркуляционного насоса
Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.
Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.
- Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
- Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
- Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.
Таблица для расчета расхода воды в трубопроводе
Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.
Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:
- «сухие» насосы, ротор которых не контактирует с теплоносителем;
- «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.
Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.
Циркуляционные насосы с «мокрым» ротором
Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре.
Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.
При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Как влияет принцип работы системы отопления на выбор насоса
Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.
Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.
Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:
типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт
Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;
отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам
Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;
ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;
техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.
Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.
