Выбираем въездные ворота для загородного дома — пошаговый алгоритм от ГК «АЛЮТЕХ»

Серия видеоинструкций по настройке автоматики ALUTECH: программирование привода для откатных ворот Roteo

Группа компаний «АЛЮТЕХ» представляет новую видеоинструкцию, призванную сделать процесс программирования электроприводов для откатных ворот серии Roteo из собственной линейки автоматики ALUTECH максимально простым и понятным.

В частности, в видео отражены основные настройки, необходимые для обеспечения качественной и безопасной работы моторов Roteo:

• Экспресс-программирование привода с записью пульта.
• Удаление пульта (по коду, номеру).
• Автоматическое закрытие.
• Настройка пешеходного положения.
• Программирование пульта в режиме управления двумя функциями: полным открытием ворот, а также открытием ворот в пешеходном положении; полным открытием ворот и управлением лампой освещения.

Уверены, видеоинструкция станет полезным обучающим материалом не только для специалистов по монтажу, но и для конечных потребителей, стремящихся использовать технические возможности моторов Roteo по максимуму.

Новое видео доступно на youtube-канале ГК «АЛЮТЕХ».

Начинаем 2021 год с хороших новостей! В поселке Привольном Минской области открылся новый складской комплекс «АЛЮТЕХ» общей площадью 8,6 тыс. кв.м. С соблюдением всех необходимых условий здесь хранятся изделия трех производственных предприятий Минской площадки: СООО «АлюминТехно», ООО «Алютех Инкорпорейтед» и ООО «Алютех Воротные Системы». На текущий момент склад полноценно функционирует, обеспечивая партнеров Группы компаний продукцией в сжатые сроки.

В связи с участившимися случаями мошенничества в финансовой сфере, направленными на юридических лиц и их банковские счета, Группа компаний «АЛЮТЕХ» предостерегает своих партнеров: если в ваш адрес поступило уведомление о смене наших банковских реквизитов, сопряженное с изменением местонахождения банка-получателя, до осуществления платежей обязательно проведите верификацию новых реквизитов.

Источник

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово секционные. При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово подъемные — они поднимаются вверх.

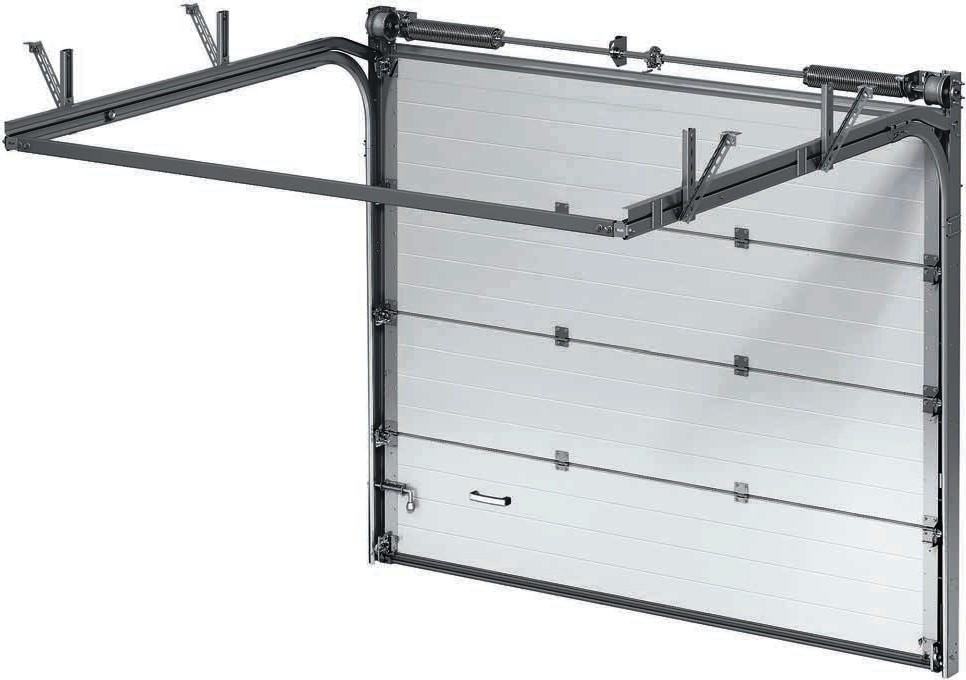

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

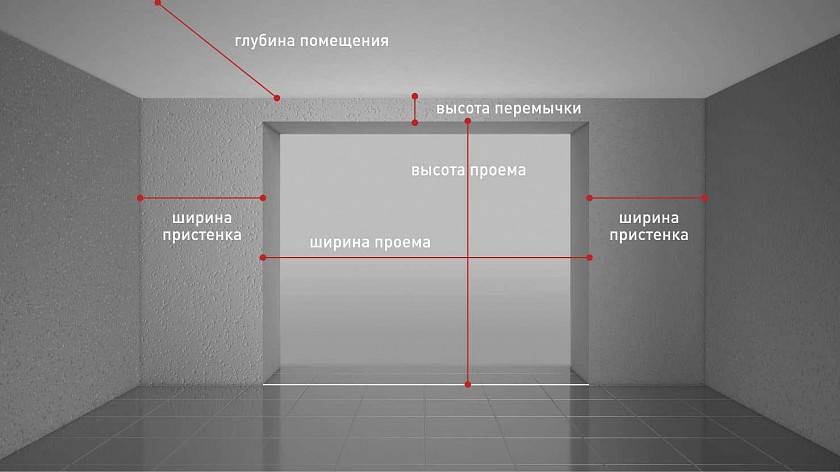

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

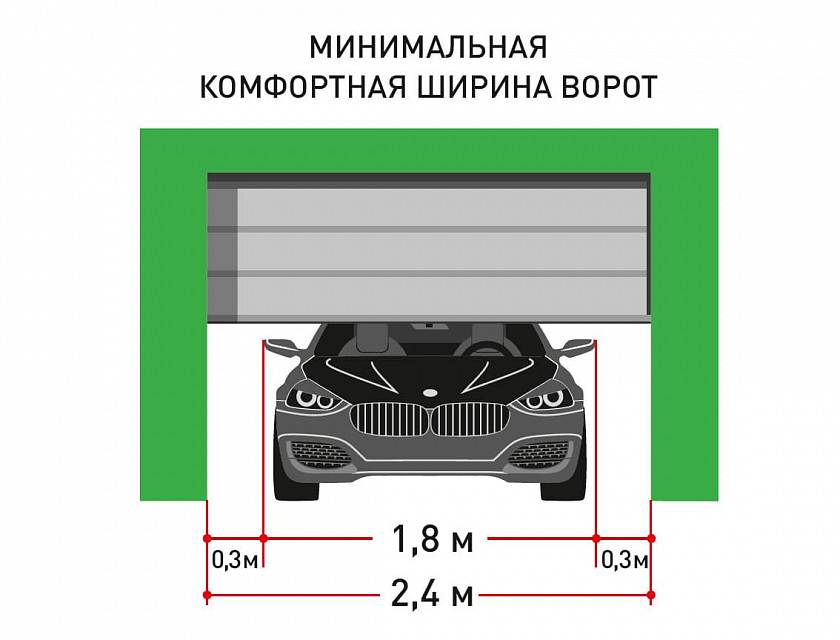

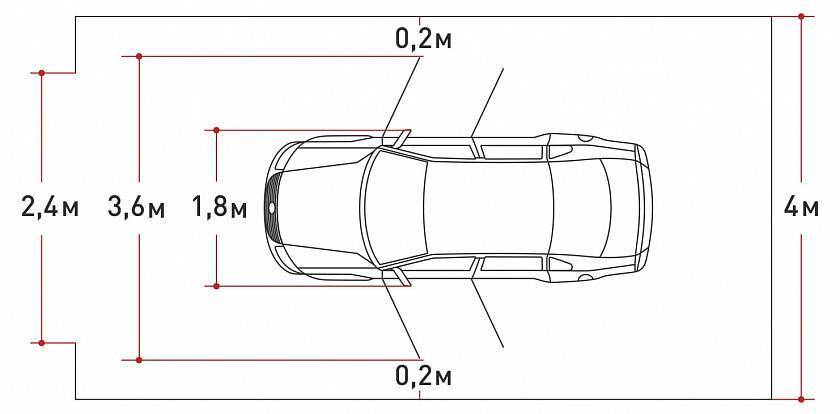

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

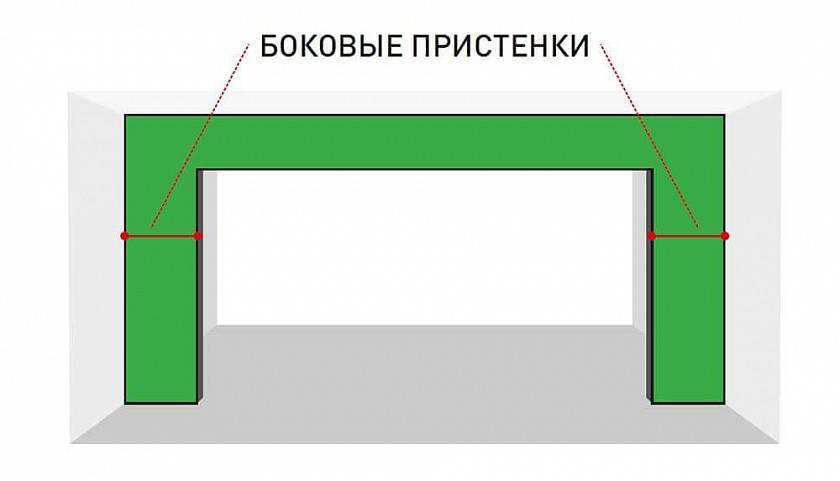

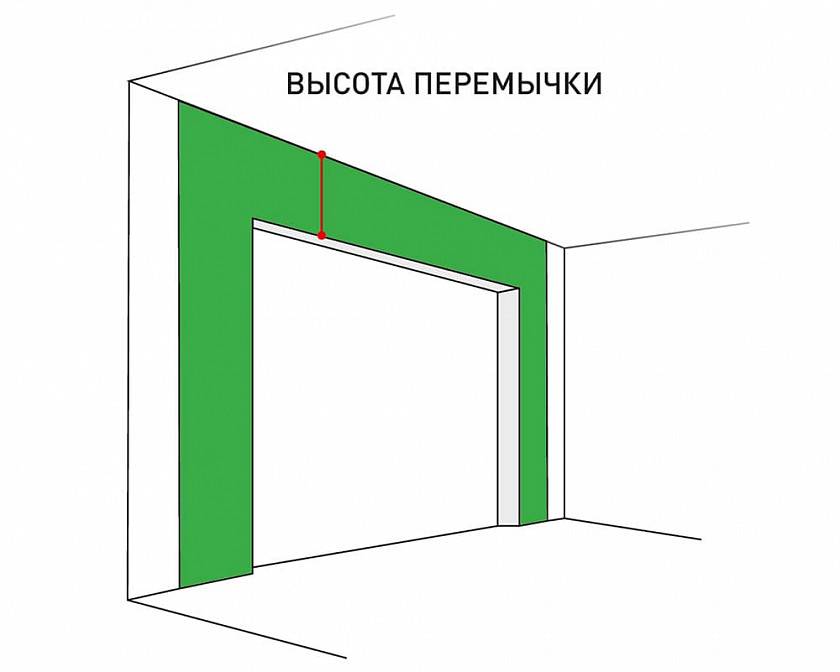

При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

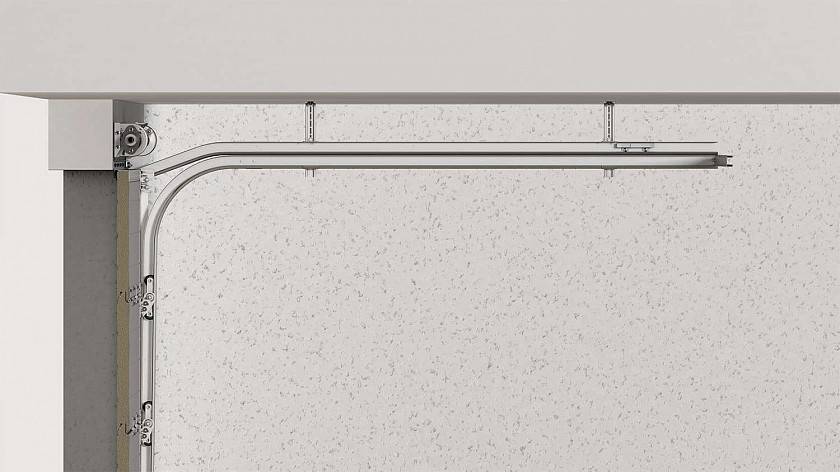

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Автоматика для гаражных ворот

Иметь автоматические ворота в гараже значит обеспечить себе комфорт и удобство в дождь, снег или мороз. Благодаря наличию автоматического управления, не нужно устанавливать механические замки, блокировка при закрытии происходит автоматически. К тому же подъемные или рулонные гаражные ворота – надежная тепло и шумоизоляция.

Гаражные ворота – лучший вариант для защиты частного паркинга

Рынок предлагает несколько видов автоматических гаражных ворот:

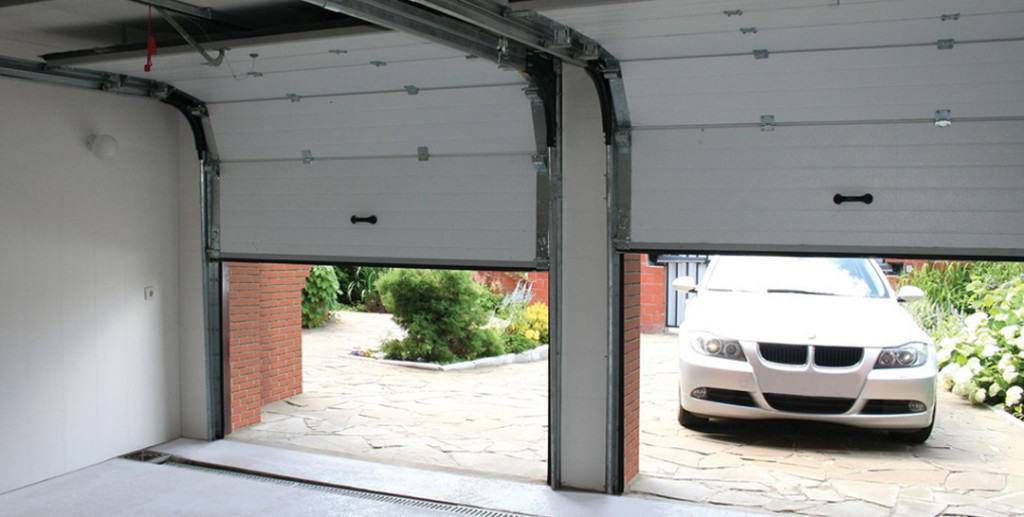

• секционные. Состоят из панелей, соединенных петлями. Материалы для изготовления используются разнообразные. Они просты и легки в эксплуатации.
• подъемно-поворотные. Заходят под потолок целой створкой. Движение происходит за счет шарнирно-рычажкового механизма. Они более прочные.

Приводы для подъемных ворот различаются по мощности, их выбор зависит от веса ворот и ширины полотна.

В настоящий момент ведущий производитель автоматики для секционных ворот Alutech предлагает потребителю приводы, разработанные на базе линейки An-Motors под названием Levigato. Приводы подходят для ворот площадью от 8,4 до 18.6 м2 , что само по себе является прогрессом, ведь до этого приводы устанавливались на ворота площадью до 16 м2::

• Приводы An-Motors рассчитаны на полотно площадью до 8,4 – 16 м2, в зависимости от модели;
• Marantec изготавливает моторы, рассчитанные на площадь до 7,5 – 15 м2, в зависимости от серии и модели;
• Comunello выпускает технику, способную поднять конструкцию площадью до 8,4 – 16 м2.

Автоматика для ворот – лучший выбор для загородного участка

Alutech выпускает все необходимое для автоматизации гаражных ворот. За его историю присутствия на рынке производитель зарекомендовал себя с лучшей стороны.

Установка пружин

Заключительный этап – сборка торсионного вала. Сначала следует поставить пружину, потом полумуфту, стопорное кольцо, промежуточный кронштейн и снова кольцо. Следите за тем, чтобы все детали были установлены ровно и плотно закреплены

Обратите внимание на пружины, которые крепятся на храповые муфты

Важно, чтобы они не слетели. Также установите вторую часть вала над проемом

Пропустите тросы в проделанные отверстия и закрепите их посредством кронштейнов

Также установите вторую часть вала над проемом. Пропустите тросы в проделанные отверстия и закрепите их посредством кронштейнов.

Для регулировки ворот Алютех требуется натянуть полотно (приподнимите и ослабьте тросы). Воспользуйтесь подставками и выровняйте полотно. Настройте тросы, исходя из требуемой длины. Закрутите винт барабана и устраните подставки.

Произведите проверку на правильность монтажных работ. Откройте и закройте конструкцию пару раз подряд. Самостоятельная установка представленных ворот не требует специальных знаний или опыта. Достаточно следовать простой инструкции.

Типы ворот Аlutech

Компания выпускает ворота гаражные alutech в двух основных сериях, каждая из которых имеет свои особенности.

• Серия Classic;
• Серия Standard.

Они отличаются друг от друга разным устройством конструкции, которые мы разберём более детально.

Серия Classic

Привер ворот alutech серии Classic

Секционные гаражные ворота alutech серии Classic отличаются, прежде всего, наличием крупных моделей, размеры которых могут доходить до 3 метров в высоту и 6 метров в ширину. Именно эти модели применяют на гаражах, которые рассчитаны на два автомобиля.

Они имеют специальные торсионные пружины, которые компенсируют вес гаражных секций, а так же компенсирующую соединительную муфту, которая синхронизирует вращение валов и даёт равномерное натяжение подъемных тросов. Ещё одной особенностью моделей из серии Classic является наличие аварийной храповой муфты в стандартной комплектации, которую обязательно нужно установить, если сборка осуществляется своими руками.

Эта муфта должна быть установлена на каждую пружину подъемного механизма. В случае разрыва или поломки одной из пружин, муфта автоматически блокирует систему, что предотвращает падение секций ворот.

Серия Standard

Безопасные секционные ворота Ллютех Стандарт

Гаражные ворота alutech standard, в отличие от своих аналогов, имеют пружины растяжения, которые обычно встроены в полотно гаражных ворот и служат для замедления движения секций при открытии или закрытии. С каждой стороны ворот установлено по одной пружине, входящей в базовый комплект моделей Стандарт.

Дополнительные меры безопасности обеспечивают защиту пружины и защищают человека в случае её поломки или соскакивания. Эта особенность позволила моделям класса Стандарт присвоить европейский сертификат безопасности «СЕ».

Уровень натяжения пружин настраивается под каждого конкретного заказчика для того, чтобы он мог легко открыть и закрыть ворота. Монтаж гаражных ворот Алютех Стандарт так же рекомендуется осуществлять при помощи бригады квалифицированных работников.

Сравниваем модели: Дорхан, Ролтэк и Alutech

Проводить сравнение между продуктами дорхан, ролтэк и алютех мы будем начиная с цены, которая колеблеться в пределах:

• Дорхан стоят в пределах 250 долларов.
• Ворота alutech имеют цену примерно 400 долларов.
• Откатные ворота сова или ролтэк, имеют стоимость в пределах от 300 до 350 долларов.

Если рассматривать дополнительные функции, то каждая из разновидностей имеет практически одинаковые дополнительные элементы начиная от систем оповещения, до датчиков приближения, дистанционного управления, сигнализаций и прочего.

Можно отметить ворота сова, который отличаются от всех прочих высокой технологичностью, и самым широким перечнем дополнительных функций, например, такие комплектующие, как скрытые замки и системы противостояния ветру.

Смотрим видеоролик:Сравниваем продукцию Дорхан и Алютех

Разновидности

После того как осуществлен выбор материала, следующим шагом будет выбор типа конструкции. Какие же бывают виды ворот для частного дома?

Въездные ворота в частный дом, фото которых находятся ниже, могут быть:

Сегодня более всего распространены две разновидности — распашные и раздвижные.

Распашные конструкции

Эти ворота, картинки которых можно найти в Интернете, являются, пожалуй, самым древним решением. Конструкция их чрезвычайно проста. Они представляют собой две створки, которые с помощью прочных петель крепятся к опорным столбам. Преимущества у них следующие:

• простота установки;
• простота ухода.

Основной минус заключается в наличии площади для их открывания. Кроме того, должны быть предусмотрены стопоры, поскольку во время сильного ветра створки могут повредить корпус въезжающего автомобиля.

Раздвижные

Главный плюс такой конструкции состоит в том, что для открывания не требуется площадь. Однако имеются и свои недостатки, а именно:

1. Сложность монтажа.
2. Потребность в большем уходе по причине сильной нагрузки на мелкие детали.
3. Склонность к выходу из строя из-за таких факторов, как ржавчина и пыль.

Внешний вид и цветовая палитра гаражных ворот АЛЮТЕХ

В оформлении секционных ворот мы также предоставляем заказчикам впечатляющий выбор. Основной элемент для экспериментов со стилем — полотно из сэндвич-панелей. Его внутренняя сторона по умолчанию будет бело-серой, близкой к RAL 9002 (возможна окраска и в другие цвета из палитры RAL). Для наружной стороны в палитре дизайн-решений есть до 40 вариантов: 5 рисунков полотна, от 2 до 10 стандартных цветов по шкале RAL, 3 оттенка «под дерево».

Для начала заказчик подбирает нужный рисунок поверхности секции. Это может быть универсальный для классической и современной архитектуры S-гофр. L-гофр и M-гофр отлично сочетаются с фасадами домов, возведенных в стиле «модерн». Редкое и особенно стильное украшение ворот — филенчатые секции формата «кассета».

S-гофр

M-гофр

L-гофр

Микроволна

Филенка

10 стандартных цветов гаражных ворот*

RAL 9016

RAL 1015

RAL 9006

RAL 6005

RAL 3004

RAL 5010

RAL 8014

RAL 8017

RAL 7016

ADS 703

* для ворот с рисунком микроволна, S-гофр

Тёмный дуб

Тёмная вишня

Золотой дуб

Ворота «под дерево» – цифровая печать

Песочный дуб

Мореный дуб

Ирландский дуб

Рустикальный дуб

Светлый дуб

Винчестер темный

Винчестер светлый

Рустикальная вишня

Махагон

Горная сосна

Орех

Антик

Орегон

Cветлая Сиена

Темная Сиена

Белый дуб

Венге Классик

Венге Модерн

Винчестер Классик

Ворота «под камень» – цифровая печать

Бидасар Браун

Бречия Дамаската

Деликатус Голд

Саджитарио Граните

Дайно Реале

Селебрити

Марун Мариначе

Платина Дарк

Гупарано Бордо

Верде Фантастико

Имперадор Лайт

Имперадор Дарк

Ворота «дополнительных текстур» – цифровая печать

Темный бетон

Листовая медь

Красный кирпич

Серый бетон

Натуральный мрамор

Светлый сланец

Винтажный кирпич

Светлый бетон

Мокрый бетон

Бетон Антик

Индивидуальные изображения, предоставленные заказчиком – цифровая печать

* изображения носят иллюстративный характер

Цвет готового изделия может незначительно отличаться по оттенку от изображения на мониторе. Это связано с индивидуальными настройками монитора, а также с разницей восприятия человеком излучаемого и отражаемого света.

ГК «Алютех» оставляет за собой право не исполнять заказы по нанесению изображения на полотно ворот, если нарушаются правила печати и положение об авторских правах.

Декоративную окраску для ворот выполняют на специализированном оборудовании в заводских условиях. Указанные цветовые решения ‒ RALxxx ‒ близки к карте RAL. В качестве дополнительной опции заказчик вправе выбрать окраску в другие цвета: всего более 230 вариантов. Для защиты окрашенного полотна от выгорания, выцветания и растрескивания используют полиуретановое покрытие ПУР-ПА.

Дополнительные опции для откатных ворот

Въездные ворота серии ADS400 могут комплектоваться следующими дополнительными позициями.

Рама опорная для бетонирования

Рама предназначена для установки створки откатных ворот. Перед установкой створки необходимо позиционировать опоры роликовые в соответствии с их расположением на опорной раме.

Устанавливается в соответствии с инструкцией по подготовке проема откатных ворот.

Фундамент под опорную раму и столбы должен быть заглублен не менее чем на 1,3 м от уровня земли и залит на песчано-гравийную подушку толщиной 0,3–0,4 м.

Фундамент можно бетонировать бетоном класса С16/20 (М250).

Рама с использованием удерживающих столбов.	Рама без использования столбов.

Столб поддерживающий и раскос

Предназначен для удержания створки откатных ворот в вертикальном положении. Столб устанвливается на опорную раму вертикально и крепится с помощью резьбовых соединений.

створка ворот; рама ворот опорная; столб удерживающий; ролик поддерживающий FLGU.400.0606; кронштейн FLGU.400.0901; крепеж.

Раскос рекомендуется устанавливать на поддерживающий столб при высоте проема более 1900 мм.Крепление осуществляеться с помощью саморезов.

створка; столб удерживающий; рама ворот опорная; раскос; винт самонарезающий.

Полимерная зубчатая рейка

Рейка устанавливается на профиль шины откатных ворот. Обеспечивает бесшумность работы и плавность хода, а также простоту крепления (не требуются сварочные операции). Подходит к приводам NICE и AN-motors.

Распашные ворота и калитки предназначены в основном для объектов частного использования. Конструкция распашных ворот и калитки предусматривает накладной и встроенный варианты установки.

Накладной:Открытие во внутрь (двор)	Встроенный в проем:Открытие наружу (улица)Открытие во внутрь (двор)

1 – столб проема; 2 – забор; 3, 4 – створка ворот; 5 – упор боковой; 6 – упор центральный; 7 – кронштейн крепления электропривода; 8 – электропривод; 9 – засов

Дизайн калитки ADS400 гармонично сочетается с внешним видом ворот, позволяя создать единство стиля.

Створки распашных ворот и калитки фиксируются с помощью надежных, высококачественных трехсекционных накладных петель европейского производителя, которые исключают провисание створок в процессе эксплуатации.

​Профиль роликовой прокатки

Еще один современный материал для заполнения. Представляет из себя алюминиевый профиль с пенным наполнителем внутри. Также подойдет абсолютно ко всем экстерьерам, потому как имеет богатую цветовую палитру, включая самые яркие цвета, и в состоянии имитировать поверхность из древесины.

Плюсы данного заполнения:

• большая устойчивость к деформации и нагрузкам благодаря равномерному заполнению пеной.
• длительная эксплуатация благодаря тому, что в конструкции применяется алюминиевая лента специально установленной толщины.
• устойчивость к коррозии, растяжениям, растрескиваниям, отслаиваниям, царапинам, истираниям, УФ-излучениям, перепаду температуры, благодаря специальному покрытию.
• небольшой вес створок.

Ассортимент откатных ворот производства «Алютех»

На данный момент «Алютех» предлагает более двух десятков вариантов исполнения самого полотна ворот. Конструкция практически одинакова во всех случаях, если имеется в виду базовая комплектация выбранного образца.

Серия ADS400 была разработана на основе модели ELEGANT. Это дает возможность производства не только бытовых конструкций, для которых максимальный размер по высоте 2460 мм и по ширине 4250 мм, но и усиленных промышленных, делающих возможным перекрытие проезда/проема вплоть до 7 м.

При этом все конструктивные элементы остаются в базовой комплектации, меняются только используемые комплекты фурнитуры.

Роликовые опоры, необходимые для осуществления движения створки, располагаются за проемом, то есть вне проездной зоны. Это обеспечивает надежную и длительную работу, что подтверждается многочисленными отзывами владельцев откатных ворот Алютех ADS400.

Ниже представлено фото данной модели:

Также возможно изготовление модели COMFORT, тип конструкции которой предполагает изготовление изделий с увеличенными размерами. Высота в данном случае может варьироваться довольно сильно, вплоть до 3210 мм. Отличаются такие ворота формой усиленной части противовеса.

Большей популярностью среди частных заказчиков пользуется обновленная серия ADS400, так как она обладает большим количеством преимуществ, относительно невысокой стоимостью и огромной вариативностью исполнения.

Возможные варианты исполнения

Заполнение сплошным методом с использованием сэндвич-панелей толщиной 45 мм. Возможно как горизонтальное расположение панелей, так и вертикальное.

Можно выбирать и тип самой панели – S, M, L-гофр, филенка или микроволна. Все типы отличаются друг от друга внешним видом, поэтому у клиентов есть возможность подобрать оформление забора под любой архитектурный стиль – от классики до хай-тека.

Среди стандартных цветов есть девять вариантов. Кроме того, возможно по желанию клиента окрашивание в выбранный цвет согласно каталогу RAL, но это уже оплачивается дополнительно.

Также пользуются популярностью несколько предлагаемых компанией вариантов, которые повторяют по цвету и фактуре древесину: вишня, темный и золотой дуб.

Алюминиевый профиль

В основном используется профиль толщиной 87 мм, который также может быть окрашен в разные оттенки. По каталогу цветов – RAL 3004, 5010, 6005, 8014, 8017, 9016.

Для создания эксклюзивного внешнего вида при сплошном заполнении может быть использован метод перепада высоты отдельных частей профиля.

Для дизайнерских решений подойдет комбинированное расположение профиля разной толщины – 82, 87 и 36 мм. К тому же можно использовать метод сочетания цветов и менять сам шаг заполнения, что дает возможность удовлетворять любые дизайнерские запросы.

Еще один интересный вариант – изготовление полотна ворот с использованием роллетных профилей серий AG77 и AG77H, которые получили название гаражных из-за плотности, толщины и своих особых характеристик.

Разница между AG77 и AG77H состоит в том, что для производства первого используют мягкий пенный наполнитель, а для второго – твердый.

Эта новая технология позволяет значительно увеличить сопротивляемость к различным видам нагрузок, в частности, сильному порывистому ветру.

Кроме того, заметно повышаются звукоизоляционные свойства, а это может увеличить уровень комфорта на участке, так как отсекается основной шум от дороги/трассы.

Комбинированное заполнение алюминиевым профилем и сэндвич-панелями поможет создать индивидуальный дизайн и облегчить всю конструкцию, не нарушая ее надежности и прочности, что приводит к увеличению срока службы.

Еще один плюс такого оформления – возможность создания оригинальных проектов.

«Алютех» предлагает еще одну интересную версию. Можно заказать ворота без заполнения полотна предложенными материалами. В этом случае заказчик имеет возможность заполнить раму материалами, уже имеющимися в наличии, например, деревянной доской и пр.

Конструктивные особенности

Стандартные откатные ворота представляют собой прочную самонесущую конструкцию, изготавливаемую из различных металлических сплавов (крайне редко – из профилей ПВХ).

Что представляют собой автоматические ворота от компании Дорхан? Расскажем вам во всех подробностях.

Узнайте из нашей статьи, от чего зависят цены на установку шлагбаума.

В перечень главных элементов, в обязательном порядке входящих в состав различных моделей рассматриваемой продукции, необходимо включить:

• раму;
• полотно;
• несущую балку;
• зубчатую рейку;
• «ловушки» полотна;
• роликовые платформы;
• опорные ролики (каретки) и др.

Основной деталью изделия стала рама, изготавливаемая из стальных труб, выполняющих функцию противовеса. На раму закрепляются специальные профили, образующие полотно конструкции.

К нижней ее части крепится несущая балка, а в специальной полости этого элемента монтируются опорные ролики, обеспечивающие легкость передвижения ворот по роликовым платформам. По обе стороны дверного проема фиксируются «ловушки» с ограничителями, попадая в которые ролики больше не могут продолжать движение.

В качестве деталей, предотвращающих шатание конструкции во время качения, применяются держатели-пластины. Зубчатая рейка необходима для мгновенной передачи крутящего момента от электропривода всему полотну.

Еще одним немаловажным условием для нормальной работы передвижного механизма станет заливка глубокого фундамента, до застывания которого на определенной глубине нужно зафиксировать роликовые платформы.

Ширина основы, зависящая от величины и высоты проема дверей, должна быть указана в плане подрядной организации, которая занимается установкой конструкции.

Преимущества

На данный момент продукция Alutech лишена аналогов. Основные достоинства:

1. Высокое качество.
2. Ворота не боятся холода. В момент производства применяется технология «тепловой замок». Это позволяет отделить внешнее металлическое покрытие от внутреннего. Таким образом обеспечивается надежная защита от холода, оказывается тепловое сопротивление в виде использования полиуретанового слоя.
3. Не подвергаются коррозии. Верхний слой конструкции покрыт цинком, который нанесли туда с помощью гальванизирования.
4. Широкий выбор продукции. Вы можете выбрать изделие, имеющее гладкую или классическую поверхность. Допускается вырезать окно произвольной формы, перекрасить ворота или подкорректировать размерность.
5. У клиентов есть возможность выбрать фурнитуру. Например, определить конкретный оттенок для ручек, замка и т.д.

Типы откатных ворот

Общая черта всех откатных ворот — сдвигающаяся параллельно забору створка, которая не занимает места ни перед домом, ни у дороги. По способу опоры на несущие элементы ворота делятся на 3 типа: подвесные, рельсовые и консольные.

Подвесные

Створка ворот крепится к горизонтальной металлической балке, расположенной на определенной высоте над уровнем земли. Как правило, она немного превышает высоту кузова автомобилей, которые будут проезжать через данные ворота.

Раньше подобный тип откатных ворот активно применялся для обустройства въездных групп промышленных предприятий. Однако в наши дни подвесные системы встречаются редко. Это связано с ограничениями по высоте проема, а также с материалоемкостью конструкции, удорожающей ворота.

Рельсовые

В нижней части створки ворот данного типа предусмотрены ролики, которые ездят по специальным рельсам. При открытии створка сдвигается на ширину проезда.

Рельсовые откатные ворота можно применять для перекрытия широких проемов, так как металлические ролики способны выдерживать даже створку внушительной массы. Более того, в отличие от подвесных, они не создают ограничений по габаритной высоте транспорта.

Из минусов — нужно следить за тем, чтобы рельсы были очищены от снега, наледи и прочих препятствий, мешающих открытию ворот. Кроме того, под весом створки несущие ролики быстро изнашиваются.

Консольные

Наиболее распространенный тип откатных ворот. Створка консольных конструкций крепится к несущей балке, зафиксированной в фундаменте. Таким образом, воротное полотно не имеет контакта с поверхностью земли, оно как бы нависает над проездом, что продлевает срок службы изделий и упрощает их обслуживание.

Из недостатков можно назвать сложность монтажа, а также необходимость запаса ширины конструкций, в 1,5 раза превышающей ширину проема.

Принцип работы и сфера применения

Откатные ворота чаще всего устанавливаются в местах, где необходимо создать широкий въезд для автомобильного транспорта. Поэтому данное наименование продукции можно встретить не только на дачах, но и на контрольно-пропускных пунктах промышленных предприятий, складов, воинских частей и т. д.

Нередко они монтируются при въезде в гаражи, автосервисы или охраняемые стоянки. Где бы ни применялись эти конструкции, они везде доказали свою универсальность, долговечность, а также неприхотливость эксплуатации.

Принцип функционирования данного вида ворот такой же, как и у шкафа-купе. Другими словами, полотно отъезжает в сторону, оперативно освобождая зону для проезда или прохода.

В холодное время года не следует забывать о своевременной расчистке участка вдоль забора, иначе конструкция может упереться в сугроб, что станет непосредственной причиной износа механизма или его преждевременного выхода из строя.

С помощью откатных ворот для дачи экономится огромное количество полезного пространства, поскольку для их открытия (закрытия) не требуется много места на участке.

При этом большинство владельцев предпочитает оснащать описываемые изделия удобной автоматикой, что позволяет эксплуатировать конструкции без дополнительных физических усилий.

На некоторых моделях автоматических откатных ворот устанавливаются инновационные датчики, способные улавливать приближение объекта, мгновенно запуская привод открытия.

В итоге пользователю не придется даже нажимать кнопку на портативном пульте управления, ведь изделие работает без посторонней помощи.

Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

• для легкового автомобиля – оптимальная ширина ворот 2,4 – 2,7 метра;
• для джипа или микроавтобуса – оптимальная ширина 2,8 – 3 метра;
• для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см. При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода. Глубина гаража = Высота проема + 100 см для монтажа электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки – расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

Установка пружин

Балансировочная пружина для ворот

В современных моделях Алютех применяется сдвоенная пружина, заменяющая собой торсионный вал. Она имеет сложную конструкцию и ее стоимость в несколько раз выше, чем у других производителей ворот, а ее ремонт и выпрямление невозможно. Поэтому к выполнению данного этапа нужно подойти с максимальной ответственностью и аккуратностью.

1. Прикручивание ручки к специально для нее сделанные отверстия.
2. Установка пружинных задвижек на второй и третьей секции.
3. Закрепление троса одним концом к роликовым петлям, а другим к верхнему выступу на направляющей.
4. Заведение тросика к пружине, проведение ее регулировки, фиксация нужного положения болтами.

В заключение устанавливается фиксатор полотна. Ворота поднимаются, отмечается место на верхней направляющей, где они заканчиваются и там прикручивается фиксатор.

Крепление направляющих

Изначально требуется провести проверку комплектации ворот. Затем рассчитайте дальнейшее расположение вертикальных профилей. Для этого приставьте нижнюю панель к проему, при этом не забывайте про выравнивание боковых срезов.

Сделайте несколько отметок на стенах. От пола отмерьте метр и начертите вертикально линию до потолка. Вдоль готовой линии просверлите небольшие отверстия, требующиеся для последующей установки профилей.

Каркас соберите на земле, это заметно облегчит работу. Несущая конструкция имеет в составе две стойки для опоры, вертикальные профили, нащельник, вставки для уплотнения, радиусные профили и горизонтальные направляющие. Вертикальная деталь состоит из опорной стойки, нащельника и планки, предназначенной для мерки.

Как проводить монтаж направляющих?

• вставьте уплотнители в нащельник и скрепите его с опорами посредством болтов;
• далее соберите и зафиксируйте планку с помощью болтов М8х25;
• затем требуется установить подготовленную конструкцию. Поставьте ее к проему и совместите на стойках, где вы оставляли отметины мелком на уровне один метр от пола;
• необходимо просверлить отверстия вдоль проема. Это требуется для дальнейших креплений;
• выровняйте раму, вставьте болты и затяните;
• удалите мерную планку;
• после фиксации каркаса установите горизонтальные направляющие. Закрепите радиусный профиль и прикрепите его к направляющей посредством болтов с внутренней стороны;
• закрепите две планки к вертикальным стойкам. Воспользуйтесь пластинами для крепления;
• замерьте горизонтальность с помощью строительного уровня и установите заднюю перемычку;
• посредством подвесов закрепите на потолке раму и зафиксируйте ее.
