Забежная лестница своими руками: используем схемы и делаем лестницу с забежными ступенями с фото инструкцией

Технология изготовления монолитной бетонной лестницы

Вся технология обустройства бетонной лестницы включает в себя 4 этапа: подготовительный, монтаж опалубки, армирование, заливку бетонной смеси.

Подготовительные работы

Прежде, чем начать строительные работы, определяем местоположение будущей лестницы, производим замеры, делаем расчет и чертеж. При расчете руководствуемся нормативами по СНиП-у: ширина лестницы – 0,8÷0,9 м, высота должна быть такой, чтобы угол наклона конструкции составлял 30÷45 градусов; высота ступеньки – 170 мм, а ширина – 290÷300 мм; вес лестницы – 1,2÷2,2 тонны.

Важно! Конечно, оптимальный наклон лестницы – угол в 30˚. С каждым градусом увеличения этого наклона вероятность травматизма повышается

Далее делаем расчет необходимых материалов и подготавливаем инструменты. Для обустройства монолитной бетонной лестницы вам понадобятся:

• влагостойкая фанера (толщиной 20 мм и 9 мм для поверхностей криволинейных форм), ламинированная ДСП или ОСБ (для боковых поверхностей);
• обрезные доски для ступеней (ширина 300-350 мм, то есть в зависимости от высоты ступеней);
• арматура ребристая (диаметр 10÷12 мм);
• вязальная проволока (диаметр 0,8÷1,2 мм);
• деревянные бруски 100×100 мм или 50×150 мм;
• саморезы, дюбеля, металлические уголки;
• перфоратор;
• электрический лобзик;
• шуруповерт;
• строительный уровень;
• отвес;
• молоток;
• вязальный крючок.

Совет! Чтобы деревянные доски для опалубки и другие ограждающие элементы не покоробились от влажности, защитите их специальным гидроизоляционным составом.

Все работы по возведению любой лестницы из бетона проводятся исключительно во время сооружения здания. Если по каким-то причинам этого не удалось сделать, то после окончания строительных и отделочных работ можно построить только деревянную или металлическую лестницу.

Изготовление опалубки для одномаршевой лестницы, которая располагается между стенами

Алгоритм монтажа опалубки выглядит таким образом:

• Начинаем сборку опалубки ступеней лестницы, применяя доски и металлические уголки, с помощью которых крепим их к стенам.
• Дополнительно армируем области передних кромок ступеней поперечным прутом арматуры, так как львиная доля нагрузок приходится именно на них (чтобы в дальнейшем они не выкрашивались).

• Фиксируем деревянные доски длинной деревянной рейкой для того, чтобы предотвратить изгиб основы. Дополнительно укрепляем брусками, которые монтируем по вертикали и горизонтали каркаса.
• Приступаем к заливке лестницы бетоном.
• Через 4÷5 недель (после отвердения бетона и набора им необходимой прочности) производим распалубку.

Рекомендации, которые следует соблюдать при обустройстве опалубки

Существует ряд важных рекомендаций, которые следует соблюдать при обустройстве опалубки для монолитной лестницы из бетона, марш которой располагается между стенками:

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

• На узких участках наиболее удобным размером считается 100 мм.
• В центральной части ступени усредненный размер необходимо сводить к 250 мм.
• Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

Материалы и инструменты

На сегодняшний день лестничные конструкции выполняются практически из любых материалов. Они могут быть и деревянными, и металлическими, и стеклянными, и бетонными. Довольно часто применяется комбинирование различных материалов. Обычно несущий каркас лестницы выполняется из металла, а ступени могут быть деревянными или стеклянными.

Разумеется, классическим и самым популярным вариантом является дерево. Такие конструкции и красивы, и отличаются лёгкостью по сравнению с теми же металлическими сооружениями.

Можно отметить ряд основных трудностей, возникающих в процессе монтажа лестниц.

Особое внимание стоит уделить качеству материала. Выбор некачественной продукции сделает лестницу недолговечной и небезопасной

Поэтому стоит ознакомиться со всеми сопутствующими документами и визуально осмотреть материал на наличие повреждений и иных дефектов

Учитывая то, что забежная лестница является конструкцией довольно сложной, стоит помнить о погрешности. Необходимо иметь некоторые столярные инструменты для подгонки деталей конструкции

Поэтому стоит ознакомиться со всеми сопутствующими документами и визуально осмотреть материал на наличие повреждений и иных дефектов. Учитывая то, что забежная лестница является конструкцией довольно сложной, стоит помнить о погрешности. Необходимо иметь некоторые столярные инструменты для подгонки деталей конструкции.

Для осуществления монтажа деревянной забежной лестницы следует заранее подготовить следующие инструменты:

• электродрель;
• лобзик (желательно электрический);
• шуруповёрт;
• рулетку;

• циркулярную пилу;
• саморезы;
• железные уголки;
• молоток;
• карандаш.

Г-образная деревянная лестница

Расчет параметров ступени

Первоначально необходимо выяснить требуемую высоту угловой лестницы. Для этого можно взять достаточной длины линейку и с её помощью вымерять расстояние между нижней точкой опоры угловой лестницы, её площадкой и верхней точкой опоры. С наличием высоты лестницы можно приступать к расчету размеров ступеней. Обычно оптимальный вариант рассчитывается по одной из двух формул:

• 2х + у = 64 сантиметра;
• х + у = 47 сантиметров.

Х – высота ступеньки, у – её ширина. В качестве примера можно привести такие расчеты: если высота ступеньки 15 сантиметров, то её оптимальная ширина будет или 64-2*15=34 или 47-15=32. Как видим, результат находиться на грани статической ошибки. Но если число 15 поменять на другое значение, к примеру, 5 или 25, то ширина ступеньки угловой лестницы уже будет или слишком большой, или слишком маленькой.

Подготовка косоура угловой лестницы

Во время процесса выпиливания старайтесь максимально придерживаться линий, ведь от качества исполнения косоур прямо зависит качество самой Г-образной угловой лестницы. Если необходимо что-то подправить, то лучше воспользоваться ручной пилой (это в случае работы питаемой от электросети). Экономить на косоурах, подбирая некачественное дерево нельзя, ведь они обеспечат угловой Г-образной лестнице жесткость конструкции.

Монтаж угловой лестницы

Конечным этапом установления угловой Г-образной лестницы является процесс монтажа лестничных ступенек. Монтировать их нужно снизу вверх, чтобы во время выявления недостатка количество работ по его исправлению было как можно меньше. После монтажа досок их необходимо дополнительно закрепить с помощью винтов. После установления всех ступеней угловой лестницы для дополнительной безопасности спуска и подъёма можно установить дополнительно балясин и поручень, как изображено на фото ниже:

Вот и рассмотрено два варианта, как сделать угловые Г-образные лестницы своими руками. Не стоит забывать про технику безопасности, быть внимательным, тогда вы сможете воплотить даже самые смелые дизайнерские решения. И напоследок небольшое видео про то, как сделать замер для угловой Г-образной лестницы:

• Опалубка для лестницы из бетона
• Крыльцо для частного дома
• Монтаж чердачных лестниц с видео
• Лестницы для дачи и частного дома с фото

Обсудить статью на форуме

Устройство

Для оптимальности использования поворотной, в проеме, который образует поворот, устанавливают опорный столб. Одним краем к нему фиксируются бетонные элементы. Второй край фиксируют к периметральным стенам.

При конструировании подъемного устройства любого вида, важно сделать визуальный акцент на первой ступени. Так же не следует выполнять последнюю ступень в цвете напольного покрытия

Иначе возможно не заметить ее и повредить ногу. Можно окантовать ее, если она выполнена из того же материала, что и пол. Можно использовать для этого метод завальцовки краев, позволяющий визуально ее выделить.

Основание лестницы с поворотом

Основание лестницы – это главная несущая деталь конструкции. Наиболее распространены лестницы на косоурах. Косоуры представляют собой железобетонные, металлические или деревянные балки, которые служат опорой для ступеней. Косоуры могут быть прямыми, округлыми и зубчатыми.

Основание в виде тетивы – это плоская опорная конструкция с вырезами под ступени, которые иначе называют пазами или гнёздами.

Основание на больцах – это строение лестницы, когда опора каждой ступеньки крепится одним краем к стене с помощью мощных крепёжных элементов, а второй торец закрепляется болтами (больцами), к которым потом крепятся перила. Это одна из новых технологий построения основания лестницы, которая позволяет создавать интересные интерьерные решения.

Основание на обсадной трубе – это вертикальная металлическая стойка, которая является основой конструкции для крепления всех остальных деталей и элементов лестницы. Как правило, такое основание имеют винтовые лестницы. Конфигурация и поворота лестницы может быть представлена в двух видах исполнения – Г-образная поворотная лестницы с поворотом 90 градусов и П-образная поворотная лестница с поворотом 180 градусов.

Преимущество Г-образных конструкций состоит в том, что они занимают небольшую площадь и позволяют установить конструкцию в небольшом компактном помещении.

П-образные лестницы создают поворот на 180 градусов. Это могут быть конструкции с площадкой или лестницы с поворотными забежными ступенями. П образные конструкции характеризуются надёжностью и повышенной прочностью.

Бывают и более сложные конфигурации поворота лестницы, например, винтовая лестница. Современные технология проектирования и строительства позволяют создавать сложные комбинированные повороты лестниц, чтобы уместить конструкцию в заданном пространстве и соблюсти дизайн, заданный заказчиком.

Особенности и требования к забежным лестницам

Забежные ступени создают определенный дискомфорт при использовании такой лестницы.

Винтовая забежная лестница является настоящим украшением дома, занимает небольшое пространство, благодаря забежным ступеням, но перемещаться по лестнице не всегда удобно. Дискомфорт связан с особенностью формы ступени.

Ввиду неправильной формы в большинстве случаев исключается возможность поместить стопу полностью на проступи при передвижении по лестнице.

Такой вариант встречается на винтовых лестницах небольших размеров. Идет сужение проступи к центральному столбу, в связи середина ступени имеет недостаточную ширину для комфортного использования.

Различают разные методы расчета, в результате использования определенного метода, а также увеличения диаметра лестницы форма поворотной ступени приближается к простой прямой, и пользоваться такой лестницей намного удобнее.

Как видно по фото выше, форма ступени уже более приближена к привычной прямоугольной форме и в центральной части достаточно места для размещения стопы.

Аналогичные сложности имеются в лестницах с поворотом на 90° или 180°. Использование разворотной площадки намного удобнее, но требуется больше места для монтажа.

Есть ряд минимальных требований, предъявляемых к поворотным ступеням:

• Самая широкая часть не более 40 см.
• Узкая часть не менее 10 см.
• Центральная часть не менее 20 см.

Ступени, вне зависимости от того являются они поворотными или прямыми, должны быть одного размера в середине ступени. В противном случае конструкция может стать очень опасной. Обобщим для ясности, с какими недостатками вы можете столкнуться и какие плюсы получите. Преимущества:

• Экономия места под размещение лестницы.
• Красивый внешний вид.

Недостатки:

• Неравномерная ширина проступи, не во всех типах забежных ступеней есть возможность поставить ногу на полную стопу.
• Сложность в расчетах формы проступи.

Готовые варианты конструкций

Помимо собственного расчета, который для непрофессионала сопряжен с вероятными ошибками и неточностями, при проектировании можно использовать онлайн-калькуляторы и готовые решения.

Первый путь облегчает расчеты, но оставляет вероятность неточности из-за неверных замеров. Однако прикидочный вариант конструкции (с подгонкой деталей по месту) в таком варианте возможен.

Для более быстрого, без проблем, монтажа лучше приобрести готовую модель. Например, забежные лестницы 180:1 представлены в компаниях, производящих такие товары, в двух-трех вариантах как минимум. Комплект для сборки поставляется с инструкцией по установке, подогнанный и проверенный по размерам. Благодаря намеренно упрощенной системе креплений смонтировать такую лестницу может начинающий мастер-ремонтник. Недостатком готового решения являются неизменные размеры – придется подгонять проем под лестницу, а не лестницу под проем. Поэтому приобретать такой комплект лучше на стадии строительства дома, пока есть возможность внести коррективы в компоновку помещений.

Идеально точное соответствие уже возведенному зданию обеспечит лестница с забежными ступенями на заказ. Замеры выполняются профессионально, стоимость монтажа часто входит в общую цену изделия. Поэтому можно не сомневаться – заказывая модель в компании с хорошей репутацией, клиент получит именно то, что хотел.

Посмотрите видео установленных нами забежных лестниц:

Так же наш Завод устанавливает такие лестницы “под ключ”, обшивая каркасы деревом.

Готовая конструкция на металлокаркасе с четырьмя забежными ступенями.

Лестница с двумя забежными ступенями, с подсветкой.

Лестница с двумя забежными ступенями.

Лестница с шестью забежными ступенями.

Лестница с двумя забежными ступенями.

Как вы видите на фото, лестницы могут быть с разным количеством забежных ступеней: как правило делают 2,4,6, реже 3 или 5. Чаще всего эти ступени делают четным количеством, чтобы конструкция была удобнее и шаг человека при спуске или при подъеме не сбивался на них.

Но в индивидуальных случаях приходится делать нечетное количество.

Лестница с тремя забежными ступенями, обшитая ясенем. Лестница с тремя забежными ступенями.

Так же можно миксовать такие ступени с межэтажными площадками:

Обратите внимание, под межэтажной площадкой находится дверь и мы не могли там сделать забежные (было несколько способов, но это заказчика не устраивало). Поэтому остался один вариант- микс между такими ступенями и площадкой

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

• На узких участках наиболее удобным размером считается 100 мм.
• В центральной части ступени усредненный размер необходимо сводить к 250 мм.
• Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

• • • • Сделать процесс установки быстро;
      • Самостоятельные чертежи сэкономят средства;
      • Включить в процесс разработки плана будущей конструкции фантазию;
      • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
      • Ощутить себя настоящим хозяином дома;
      • Исключить банальные шаблоны из стен собственного дома;
      • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Часто изготавливают бетонные лестницы. Они могут быть различных форм. Бетонные лестницы тихие ( не издают шума и вибрации при ходьбе по ним). Но они очень тяжелые и под них нужно устраивать специальное усиленное основание, которое выдержит вес конструкции. Бетонные лестницы необходимо облицовывать керамической плиткой или натуральным камнем, а это делает лестницу намного дороже.

Изготовление лестницы всегда начинается с расчета количества ступеней, их размера по высоте и глубине. Об этом смотрите моё видео:

Между стеной и лестницей я оставил щель для того чтобы можно было клеить обои, и это придало лестнице лёгкость.

Кованые перила приварены к профилю с боку. Если перила установить классическим способом (по краю ступеней), это сделает лестницу немного уже. А в этой конструкции перила никак не заужают лестницу. Перила можно изготовить самостоятельно из металла или из дерева, а можно заказать кованые по вашим размерам.

О том как правильно расположить лестницу согласно рекомендациям Фэн Шуй читайте здесь.

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см

Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

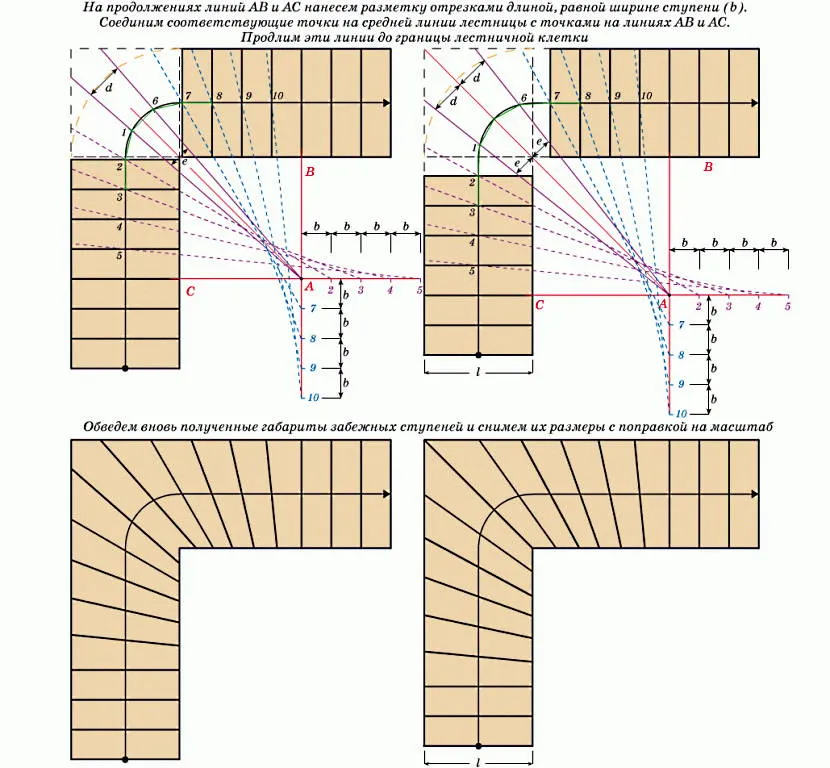

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

• На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
• От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
• Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
• Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
• По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступеней Источник olestnicah.ru

• Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
• Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
• От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
• После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.
