Замена нагревательного элемента в стиральной машинке HANSA: пошаговая инструкция по замене тэна

Ну и наконец устанавливаем новый тэн.

Датчик температуры не меняем, так как он исправен. Просто достаем его из старого тена, аккуратно чистим от накипи, а затем вставляем его в новый элемент.

Перед установкой нового нагревателя нужно почистить тряпкой посадочное место в баке от грязи и накипи, чтобы фиксирующая резина нагревателя плотно прилегла к стенкам бака.

Вставляем новый тен и хорошо затягиваем фиксирующую гайку.

Подключаем все разъемы, прикручиваем крышку, включаем и проверяем нашу стиральную машинку Индезит с водой.

Если Вам требуется информация или руководство по замене тэна Индезит, то надеюсь данная статья будет Вам полезна.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Если нагреватель расположен сзади

Действуйте так:

  • Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
  • Открутите болты, фиксирующие заднюю панель корпуса СМА.
  • Под барабаном вы увидите хвостовик нагревательной трубки.
  • Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
  • Отключите проводку.
  • Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
  • Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.
  • Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
  • Установите новый ТЭН, не забыв подключить к нему датчик.
  • Затяните крепления.
  • Подсоедините контакты, соблюдая полярность.
  • Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
  • Установите на место заднюю крышку, работа окончена.

Если нужно достать ТЭН спереди

Работа идет следующим образом:

  • Обесточьте машину-автомат.
  • Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
  • Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
  • Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
  • Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
  • Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
  • Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.
  • Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
  • Открутите гайку и вдавите болт внутрь.

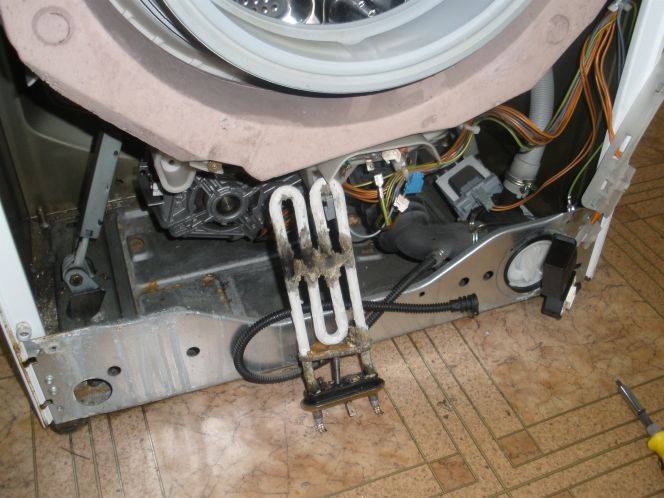

  • Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

  • Установка элемента и сборка СМА производится в обратном порядке.
  • Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

https://youtube.com/watch?v=x5vxVbzx09w

Установка нового

Перед установкой работоспособного элемента необходимо провести вышеперечисленные замеры. Если нагреватель имеет требуемые характеристики, он может устанавливаться на штатное место. В том случае, когда ТЭН имеет выгнутую форму, он располагается так, чтобы основная часть была ближе к днищу бака.

Для обеспечения герметичности рекомендуется нанести герметик на поверхность резинового уплотнения. Элемент должен устанавливаться без перекосов так, чтобы фланец полностью закрывал отверстие. Гайку, прижимающую уплотнение, заворачивают до тех пор, пока нагреватель нельзя будет сдвинуть. После этого дальше уплотнять фланец не следует, т.к. его можно выдавить наружу.

После монтажа ТЭН устанавливают датчик и подключают провода. Работоспособность элемента и качество сборки проверяют работой СМА в режиме, предусматривающем подогрев воды. Если все сделано правильно, машинку собирают и устанавливают на место.

Как проверить ТЭН?

Для проверки ТЭНа нужно иметь омметр, позволяющий измерять сопротивление от нуля до 200 мегаОм. Обычно такая функция имеется в “больших” мультиметрах, продающихся в радиоэлекторнных магазинах.

Порядок проверки следующий:

  1. Снимаем стенку стиральной машины для доступа к ТЭНу.
    У машин Indesit, Ariston, Candy, Zerowatt, Iberna, Electrolux, Zanussi, Aeg, Ardo, это , как правило, задняя стенка, у машин Beko, Samsung, Whirlpool, Daewoo, Hansa, Bosch, Siemens, Kaiser – передняя стенка.
    У машин Rosieres, Otsein, Hoover, Kelvinator, Gasfire, Lg, Goldstar, Rolsen, Ge, Eumenia, Tefal, Panasonic, National, Asko, Bauknecht, Bompany, Brandt, Ocean, Gorenje, Miele возможны оба варианта.
    То же самое можно сказать и про машины с верхней загрузкой – там, как правило, снимать придётся обе стенки.
  2. Снимаем наконечники проводов с клемм ТЭНа.
  3. Измеряем сопротивление между клеммами ТЭНаДиапазон измерения до 200 Ом
    Поскольку на ТЭН распространяется закон Ома, то сопротивление можно посчитать по формуле R = U 2 / P , где U=220(V), P – мощность ТЭНа, написанная на его фланце.
    Дабы не перегружать статью расчётами сразу скажу, что сопротивление ТЭНа 2000Вт с учётом погрешности прибора и т.д. примерно 25-40 Ом, ТЭНа 800Вт (Samsung) – 60-80 Ом.
  4. Измеряем сопротивление между каждой клеммой ТЭНа и клеммой “земля”.Диапазон измерения до 200 мОм
    Сопротивление между любой рабочей клеммой и корпусом должно стремится к бесконечности, т.е. прибор не должен показать никаких цифр.
    Это даёт довольно большую вероятность, что “пробой” ТЭНа “на массу” отсутствует. Именно большую вероятность, потому что достоверно измерить этот параметр можно только мегаомметром – прибором, создающим при проверке нагрузку на проверяемый объект. Прибор этот довольно специфический и покупать его ради проверки одного ТЭНа как-то неразумно.

Итак, ТЭН вашей стиралки сгорел?

Как правильно снять ТЭН со стиральной машины

ТЭН – деталь стиральной машины, греющая воду для стирки. Обычно он расположен снизу бака, и его ключевая «особенность» – преждевременный и частый выход из строя.

Ни одна качественная стиралка, даже Бош или Дженерал Электрик, не защищена от перегорания нагревателя. Чтобы заменить испорченный элемент, стоит знать, как снять ТЭН со стиральной машины. Мы подробно расскажем об этом в наших инструкциях.

Причины поломки нагревателя

Если вы точно уверены в том, что вода при стирке не греется (вещи не отстирываются, на высокотемпературном режиме люк холодный), значит, в сбое виноват именно ТЭН. Хотя не исключена и поломка термодатчика.

Перед тем, как затеивать ремонт и снимать нагреватель и терморегулятор (который обычно встроен в ТЭН), стоит наверняка убедиться в его поломке. Причинами сбоя могут быть такие факторы:

  • Длительный срок эксплуатации, частое пользование высокотемпературными режимами.
  • Образование накипи на элементе из-за жесткой воды, что ведет к перегоранию детали.
  • Поломка датчика температуры приводит к тому, что ТЭН не греет (в этом случае достаточно сменить датчик).
  • Поломка программатора или электронной платы, блокирующих нагрев.

Как видите, заводской брак и нарушение условий эксплуатации – редкие причины выхода из строя элемента. Больше он зависит от качества воды, которая используется при стирке.

Если вы хотите обезопасить себя от подобных проблем в будущем, пользуйтесь специальными средствами, блокирующими оседание налета на трубчатом элементе.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Действуйте так:

  • Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
  • Открутите болты, фиксирующие заднюю панель корпуса СМА.
  • Под барабаном вы увидите хвостовик нагревательной трубки.
  • Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
  • Отключите проводку.
  • Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
  • Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.
  • Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
  • Установите новый ТЭН, не забыв подключить к нему датчик.
  • Затяните крепления.
  • Подсоедините контакты, соблюдая полярность.
  • Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
  • Установите на место заднюю крышку, работа окончена.

Если нужно достать ТЭН спереди

Работа идет следующим образом:

  • Обесточьте машину-автомат.
  • Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
  • Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
  • Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
  • Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
  • Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
  • Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.
  • Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
  • Открутите гайку и вдавите болт внутрь.
  • Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

  • Установка элемента и сборка СМА производится в обратном порядке.
  • Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

Вам помогла статья?

Да Нет

Поломался ТЭН: как понять и чем грозит

Проверить работоспособность можно, даже не разбирая технику. Ведь существуют несколько характерных неисправностей, указывающих на повреждение ТЭНа:

  1. Стиральная машина не греет воду. В зависимости от особенностей конкретной модели, машинка может совсем не работать, высвечивая на электронное табло соответствующий код ошибки (Е5 или Е6 в Самсунгах, Е05 – в Candy, в Bosch – F19, в LG – HE, в Indesit – F07 и т. д.; см. инструкцию) или оповещая о поломках загоранием определенной комбинации индикаторов, либо работать в режимах, не требующих нагрева воды (полоскание, быстрая стирка и т. п.). В этом случае мы говорим, что элемент сгорел, точнее, сгорела его спираль.
  2. Машинка стирает, программа выполняется до конца, но нагрев происходит значительно дольше, чем обычно. Такая неприятность возникает, если вы не проводите для вашей стиральной машины своевременную очистку ТЭНа от накипи с помощью лимонной кислоты, уксуса или магазинных средств. Появляющиеся на поверхностях нагревательных элементов твердые отложения очень снижают тепловую проводимость. До установки нового баланса генерируемого тепла, а также его отдачи через слой накипи нагреватель усиливает свою температуру. Так как сопротивление проводника увеличивается с увеличением температуры, а мощность сокращается, продлевается и время, требуемое для нагрева рабочей жидкости стиралки за счет постоянного сокращения мощности в рабочем режиме и замедления тепловой передачи на первоначальном этапе. Повышенные нагрузки со временем приводят к сгоранию элемента (см. предыдущий пункт).
  3. Стиральная машинка работает, программа выполняется, причем на всех режимах (в том числе, требующих нагрева), но дотронуться руками до СМА невозможно – корпус бьется током (если техника не заземлена и нет УЗО). Если установлено УЗО – происходит выключение. Данная неполадка происходит из-за повреждения изоляции. Эксплуатировать технику с такой поломкой небезопасно.

Если присутствует хотя бы одна из подробно описываемых выше проблем, стоит задуматься об исправности техники и произвести более детальную диагностику. Конечно, в идеальном случае лучше обращаться к специалистам, но, обладая некоторыми знаниями и специализированным диагностическим прибором (мультиметром) и инструментом, справиться с проблемой можно и собственными усилиями. В этом материале мы расскажем, как это сделать.

Профилактика

Для предотвращения подобной ситуации, ведущей к выходу ТЭНа из строя, воду необходимо смягчать перед использованием. Это делается добавлением в лоток для моющих средств, специальных средств, типа Колгон или ему подобных.

Применение такой профилактики является ежедневной, но не единственной:

  • При загрузке вещей в барабан, необходимо следить за их равномерным распределением и количеством. Как перегруз барабана, так и неравномерность вещей в нем, часто становится причиной неисправности машины;
  • Не стоит слишком часто стирать при температурном режиме выше 90 градусов. Стиральная машина прослужит гораздо меньше, если часто пользоваться режимом кипячения;
  • При закладке в барабан вещей, необходимо тщательно проверять карманы, чтобы мелкие вещи, такие как ключи, монеты, зубочистки и другие предметы с острыми краями, могут испортить машину;
  • Вещи, на которых есть пряжки, металлические замки, крупные пуговицы необходимо стирать в особом мешке, который можно приобрести в магазине или сшить самостоятельно. Обувь стирают в таких мешках всегда;
  • Ни в коем случае не следует оставлять стиральную машину без присмотра надолго при стирке. В таком случае, если прибор подаст тревожный сигнал, то владелец сможет вовремя принять необходимые меры и предотвратить поломку. Кроме того, если произойдет протечка, то от скорости принятия экстренных мер, зависит вероятность проведения ремонта помещения или нет;
  • После каждой стирки нужно протирать контейнер для порошка и оставлять загрузочный люк для проветривания;
  • Фильтр желательно чистить после каждой стирки и через него же или через аварийный шланг нужно сливать остатки воды;
  • Резиновую манжету люка следует протирать после стирки насухо, не допуская остатка влаги в ее пазах. В противном случае, резина манжеты может порваться и ее придется менять.

Важно: при стирке нежелательно выключать машину, обесточивая ее. Это может привести к выходу из строя управляющего модуля. Независимо от использования средств для борьбы с жесткой водой, машину нужно периодически чистить

Это необходимо делать один раз в два – три года. Один раз в полгода следует проводить химическую чистку

Независимо от использования средств для борьбы с жесткой водой, машину нужно периодически чистить. Это необходимо делать один раз в два – три года. Один раз в полгода следует проводить химическую чистку.

Для проведения химической чистки, в лоток для стирального порошка добавляется специальное средство. Его можно приобрести в магазинах бытовой химии. После этого, машину нужно запустить без белья на долгий цикл стирки при высокой температуре. В результате, машина очистится от грязи на ее внутренних частях. В отличие от механической, химическая очистка требует только времени.

Механическая чистка производится следующим образом:

  • Верхнюю крышку, заднюю и поддон (в случае его наличия) следует снять;
  • Патрубок слива снимается и чистится вручную;
  • Помпу необходимо достать и почистить;
  • Патрубок, ведущий к баку от порошкоприемника нужно снять и тщательно промыть;
  • Мусорный фильтр необходимо снять и почистить;
  • Сливной и наливной шланг следует снять и тщательно промыть.

Как заменить на новый?

Когда выявлено, что нагревательный элемент действительно неисправен, необходимо приобрести новый и произвести замену. При этом выбирать ТЭН надо такого же размера и мощности, как и предыдущий. Замена производится в следующем порядке.

На контактах ТЭНа откручиваются маленькие гайки и отсоединяются провода

Также необходимо достать из датчика температуры клеммы.

При помощи торцового ключа или плоскогубцев надо ослабить гайку по центру
Затем на нее следует нажать предметом, у которого удлиненная форма.

Теперь нагревательный элемент по периметру стоит поддеть шлицевой отверткой и осторожно достать из бака.

Посадочное гнездо важно хорошо зачистить. Со дна бака необходимо достать мусор, удалить грязь и если есть, то убрать накипь
Делать это надо только руками, чтобы не нанести повреждения корпусу

Для лучшего эффекта можно использовать раствор лимонной кислоты.

На новом нагревательном элементе следует проверить сопротивление с использованием мультиметра.

Для повышения герметичности можно нанести на резиновую прокладку ТЭНа моторное масло.
Новый нагреватель надо вставить на место без каких-либо смещений.

Затем гайка аккуратно накручивается на шпильку. Затягивать ее надо с использованием подходящего ключа, но без усилий.
Все провода, которые были отсоединены ранее, надо подключить к новому элементу. Важно, чтобы они были соединены качественно, иначе может произойти их сгорание.
Для предотвращения нежелательных протечек можно «посадить» нагреватель на герметик.

Все остальные детали необходимо собрать в обратном порядке.

Если все провода подсоединены правильно, то можно установить панель на место.

По завершении установки следует протестировать стиральный агрегат. Для этого надо запустить стирку в режиме, где температура не будет превышать 50 градусов. Если стиральная машинка показывает хорошую работу, то поломка устранена.

Пошаговая инструкция

Замену ТЭНа можно провести, не снимая водонагреватель со стены. Но иногда устройство расположено таким образом, что доступ к фланцу ограничен. В этом случае водонагреватель придётся демонтировать.

Процесс замены ТЭНа производят следующим образом:

  1. Отключают водонагреватель от электросети.
  2. Перекрывают подачу воды в бак и сливают её остатки. Спуск воды зависит от способа подключения. Если ввод снабжён краном, можно надеть на него шланг и спустить воду в канализацию. Если крана нет, воду придётся сливать в вёдра. При спуске холодной воды вентиль выхода горячей воды должен быть открыт, чтобы в резервуар поступал воздух, и процесс слива шёл быстрее.
  3. Снимают защитную крышку. В зависимости от модели крепление защитной крышки может отличаться, поэтому стоит заглянуть в инструкцию к прибору.
  4. Отключают проводку термостата. Чтобы после замены нагревательного элемента всё подключить правильно, подключённые провода необходимо сфотографировать или зарисовать.
  5. Откручивают блок-фланец с ТЭНом. Демонтаж этого элемента в разных моделях производят отвёртками или ключами: в нагревателях «Термекс» и «Оазис» нужен разводной ключ, поскольку крепление — шайба, закрученная на шесть болтов; в Elenberg, «Поларис», «Аристон» поможет открутить гайку ключ №13; для «Реал» — разводной ключ, откручивают грани и достают деталь.
  6. Вынимают из гнезда старый ТЭН, затем ровно вставляют новый, чтобы прокладка плотно прилегла к отверстию.
  7. Прикручивают прижимное кольцо, вставляют датчики термостата, затем прикручивают сам термостат.
  8. Присоединяют к фланцу провода по заранее сделанной зарисовке или фото.
  9. Прикрепляют защитную крышку, присоединяют шланги и подают воду. Бойлер наполняют до тех пор, пока из горячего крана не пойдёт воздух.

Если все действия произведены правильно и водонагреватель не потечёт, можно подключать электричество и пользоваться горячей водой.

Вирпул

Для того, чтобы вынуть нагреватель из стиральной машинки марки Вирпул, тоже необходимо снять заднюю панель.

Но есть некоторые отличия от стандартных действий:

  • По всему периметру задней стенки расположено 10 винтов, которые нужно вывинтить. После этого, необходимо ослабить винт, находящийся посередине, не вывинчивая его до конца. Это пригодится, когда панель будет устанавливаться назад. После того, как винты будут вывинчены, заднюю крышку можно будет сдвинуть по винту и снять.
  • Чтобы вынуть ТЭН, необходимо снять кронштейн на задней панели машинки. Он держится на двух винтах, по одному на каждой стороне. С помощью отвертки с головкой, их вывинчивают против часовой стрелки.

Важно: Есть еще по защелке на каждой из сторон кронштейна, которые вставляются в декоративную панель. Кронштейн нужно просто поднять, чтобы снять

  • Нагреватель находится в нижней части машинки. Чтобы до него добраться, потребуется отсоединить пару разъемов с черным и розовым проводами. В середине находится жгут, ведущий к термистору. Следует взяться за контакт, расположенный слева и отключить его. Затем повторить такую же операцию с правым контактом. После этого, нужно отключить жгут черного цвета от термистора, вытащив его из гнезда, предварительно нажав на специальный фиксатор.
  • При помощи отвертки с головкой, осталось повернуть нижний винт против часовой стрелки, для снятия щитка ТЭНа. Во время разборки, рекомендуется сразу проверить состояние термистора и гайки, поскольку в случае замены нагревателя, эти компоненты понадобятся.

    Ключом на 10 следует открутить гайку и снять ее. Затем, необходимо взять нагреватель за выступы на его контактах и потянув снять. Возможно, не удастся сразу извлечь элемент и придется его раскачать из стороны в сторону и помочь пальцами.

Возможные неисправности и способы устранения

Если ТЭН перестал нагревать воду, этому могут способствовать неисправности, которые можно ликвидировать самостоятельно или обратившись в сервисный центр:

  • замыкание детали или обрыв. В таком случае могут перегореть остальные узлы и блоки стиральной машины, поэтому незамедлительно необходимо отключить технику от сети и обратиться в сервисный центр, чтобы избежать необходимости дорогостоящего капитального ремонта;
  • неисправность цепи нагревателя. В данном случае нагревание воды осуществляется дольше по времени или наблюдается зависание в процессе стирки. Требуется замена ТЭНа;
  • неисправность прессостата, который отвечает за передачу сигнала об уровне воды. Если датчик загрязнен накипью и сигнал о нагреве от него не поступает, тогда необходимо осуществить его замену.

На видео приведена детальная инструкция, как вытащить старый ТЭН и установить на его место новый.

Воспользовавшись нашими пошаговыми инструкциями и рекомендациями, можно в домашних условиях выявить неполадку нагревательного элемента и выполнить его замену при помощи минимального набора инструментов. При покупке ТЭНа выбираете идентичный нагреватель, который подходит под вашу модель устройства.

Немного информации о замене «сухих» ТЭНов

Замена вышедшего из строя нагревателя в устройствах с «сухим» ТЭНом производится намного проще, чем в устройствах «мокрого» типа, ведь для этого даже не понадобится сливать воду из внутреннего бака – ТЭН в таких бойлерах установлен внутри специального стакана-колбы, поэтому контакта с водой он не имеет. Такая конструкция значительно повышает срок службы электронагревателей, однако и они выходят из строя.

Для того, чтобы заменить «сухой» ТЭН в бойлере «Gorenje», достаточно отвернуть всего пару винтовДля того чтобы заменить «сухой» ТЭН, достаточно снять крышку, закрывающую внутренности водонагревателя, отсоединить клеммы от его выводов и демонтировать нагреватель, отвернув несколько винтов. Отметим, что такая простота характерна только для недорогих водонагревателей. Устройства высшего класса могут иметь конструкцию, ТЭН которых «сухим» можно назвать с определенной натяжкой, ведь колба, в которой он установлен, заполнена минеральным маслом. Для замены нагревателя в таком бойлере надо предварительно слить масло, а после установки нового элемента залить его обратно. Иногда вместо масла производители заполняют стакан кварцевым песком. Все эти «ноу-хау» способствуют экономии электроэнергии, однако усложняют замену элементов нагрева. К чести компаний, выпускающих такие модели, отметим, что они имеют самую высокую экономичность и надежность среди всех устройств такого типа.

Предлагаем один из способов замены нагревательного элемента (ТЭНа) стиральной машины Ariston (Аристон). Неисправность нагревателя выражается в обрыве цепи, либо в утечке на корпус. В обоих случаях неисправный элемент должен быть заменен на исправный новый.

Для замены ТЭНа необходимо получить доступ к задней стенке машинки. Открутить крепежные винты небольшой заглушки расположенной в цокольной зоне. Отсоединить заглушку.

Через образовавшееся отверстие получить доступ к нагревательному элементу, находящемуся в правом верхнем углу. С помощью мобильного телефона зафиксировать положение проводов и подключение контактов. По бокам расположены контакты питания (ноль и фаза, обычно красного и синего цвета).

В центре расположен контакт корпуса (земля – желто-зеленый провод). Между контактом корпуса и питания расположен датчик температуры – пластиковый разъем с защелкой. Все провода необходимо аккуратно отсоединить от ТЭНа.

С помощью головки ослабить гайку, расположенную по центру нагревателя. Эта гайка, вместе с болтом, предназначена для натяжения резинового уплотнителя, для герметизации соединения. Откручивать гайку нужно не до конца, после чего утопить ее внутрь вместе с болтом натяжения. Это окончательно ослабит резиновый уплотнитель и позволит вынуть ТЭН из бака.

Но на практике это происходит не сразу, так как резина уплотнителя, постоянно находясь в сдавленном состоянии, принимает внутри бака выпуклую форму, которая препятствует свободному выходу ТЭНа. Для снятия нагревательного элемента используют шлицевую отвертку, которой поддевают его по кругу.

Вынуть ТЭН из бака стиральной машины Аристон. На фото видно, что старый нагреватель имеет известковый налет. Чем толще налет, тем слабее теплоотдача, что, в конечном счете, приводит к внутреннему перегреву и обрыву цепи. При смене ТЭНа со старого снимают температурный датчик и устанавливают на новый. Такие датчики (термисторы) как правило, исправны.

Для плавной установки, прокладку нового ТЭНа можно смазать жидким мылом или моющим средством.

При установке нового ТЭНа необходимо следить за тем, чтобы дальний его край вошел в зацепление с креплением, которое расположено внутри бака. Вставить нагреватель в бак и надавить на него до полной посадки в отверстие бака. Закрутить натяжную гайку со средним усилием. Подключить все контакты в обратном порядке (руководствоваться фото, сделанным перед разборкой).

Перед окончательной сборкой необходимо проверить ТЭН, на герметичность, набрав в бак воды без включения стирки. В случае если соединение не герметично необходимо дополнительно затянуть гайку натяжения. После проверки собрать окончательно стиральную машину Ariston в обратном порядке.

Трубчатый электронагреватель приходит в неисправность по нескольким причинам. Это может быть естественный износ или перегрев. Но когда это случилось необходимо правильно заменить тэн, опираясь на компанию изготовителя бойлера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
