Защитный слой бетона для арматуры в фундаменте - для чего нужен и какой требуется защитный слоя бетона

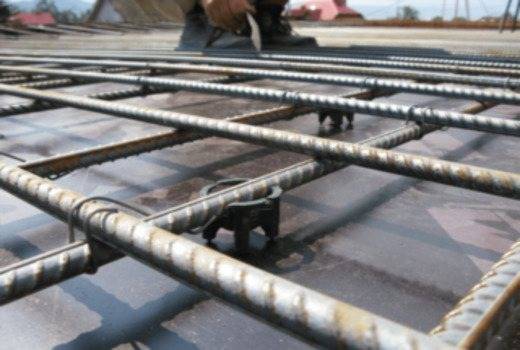

Применение готовых фиксирующих деталей

Чтобы не измерять расстояние между опалубкой и каркасом изделия при бетонировании, применяют шаблоны — пластиковые фиксаторы.

Они разделяются на 3 группы:

обеспечивается точность формирования защитного слоя;
сокращаются сроки подготовки к заливке бетонного раствора, всего производственного цикла;
исключаются примыкания элементов каркаса к опалубке — повышается качество работ;
уменьшаются расходы на изготовление ЖБ-изделий.

Стоимость фиксаторов невысока, и пользоваться ими несложно. Изготавливаются опорные стульчики и звездочки из прочного пластика, стойкого к перепадам температур и агрессивным средам. Это расходный материал, оставляемый в монолите. Существуют также конусные разновидности: их после заливки демонтируют, а остающиеся полости заполняют цементным раствором.

Фиксатор-звездочка предназначен для использования с прутком Ø4−22 мм, устанавливает зазор 15−75 мм. К опорным устройствам относится подставка-стульчик на 4 или 5 ножках. Конструкция обеспечивает формирование защитного пласта толщиной 15, 20, 25, 30, 35 и 40 мм для арматуры Ø4−14 мм. Универсальным является фиксатор-кубик, применяемый для прута <28 мм. Обеспечивает соблюдение зазоров 35−80 мм.

https://youtube.com/watch?v=n2FEOhH1wQo

Восстановление защитного слоя бетона

Со временем на бетонных и железобетонных монолитах появляются дефекты, вызванные негативными воздействиями. Это приводит к появлению мелких трещин, сколов, расширяющихся со временем, в результате чего защитный слой не выполняет возложенные на него функции. Разрушения возникают под воздействием таких факторов:

Механические нагрузки, превышающие предельные величины, рассчитанные в проекте;
Неудачное применение спецтехники при строительстве;
Нарушения при строительстве фундамента, достройка этажей без перерасчета нагрузки и изменения основания;
Движение и повышенная влажность грунтов;
Плохая гидроизоляция бетонных монолитов.

Главной причиной разрушения являются нарушения технологий и самовольное изменение строительного проекта. Для полного восстановления защитного слоя поврежденного бетона требует выполнения комплекса определенных работ:

Усиление бетонных конструкций;
Монтаж дополнительных поперечных стоек;
Тщательная заделка образовавшихся сколов, трещин;
Реставрация поверхности поврежденного участка.

Для реставрации защитного покрытия бетона применяются цементные растворы высокого качества с использованием опалубки и дополнительного армирования путем установки стальных анкеров или стержней. Работы можно выполнять различными способами:

Штукатурка поврежденной поверхности. Она сначала очищается от грязи и отколовшихся остатков, после на нее относится цементный состав. Для повышения устойчивости к агрессивным воздействиям в раствор вводят морозостойкие и водоустойчивые присадки. Это позволяет избежать появления трещин при схватывании и усадке раствора.
Бетонирование. Удаляются разрушенные части защитного слоя, части арматуры, подвергшейся коррозии, устанавливается новая сетка. Очищенная поверхность покрывается бетоном, соответствующему материалу монолитна, он может быть общестроительного или полимерного типа для повышения водонепроницаемости. Подходит для реставрации плит и других горизонтальных поверхностей.
Оклейка. Заранее очищенная поверхность оклеивается полимерным материалом, с хорошими теплоизоляционными характеристиками. Он идеально защитит арматуру от атмосферной влаги, хорошо держится на поверхности. Применяется для восстановления бетонных покрытий на колоннах и других вертикальных конструкциях.
Торкретирование. Цементный раствор или бетон подается под давлением из пушки, после подготовки поверхности. Позволяет быстро восстанавливать большие поверхности, позволяет идеально заделывать любые трещины, сколы. К недостаткам этой методики относят перерасход раствора и сложности с нанесением слоя строго определенного толщины.

При ремонте рекомендуется увеличить толщину раствора на 5-10 мм, чтобы гарантировать, что он выдержит нагрузки и не начнет снова разрушаться

Особое внимание нужно обратить на смесь, изготавливаемый на цементе высоких марок, для обеспечения качественной адгезии с разрушенной поверхностью

Защитный слой бетона несет важнейшую функцию по сохранению технических свойств арматуры и монолита, продлевая срок службы зданий и сооружений. При минимальных повреждениях нужно немедленно восстанавливать его, иначе ремонт бетонных элементов займет гораздо больше времени и потребует значительных материальных затрат.

Нормативы предохранительного слоя каркаса

СНиП 52−01−2003. Бетонные и ЖБ конструкции — это нормативный регламент (строительные нормы и правила) по расчёту и проектированию ЖБИ. Он позволяет определить защитный слой арматуры с учётом обязательных требований. Наиболее часто встречающиеся на практике варианты:

Продольная арматура ненапряженная из кругляка — t ≥ диаметру стержня. При толщине плиты (стенки) меньше 10 см t ≥ 10 мм; если больше, то t ≥ 15 мм. Такое же значение принимают для балки высотой до 25 см, а свыше этого размера t ≥ 20 мм. Для фундамента t ≥ 30 мм.
Продольная арматура напрягаемая: t ≥ двум диаметрам арматурного каната — минимум 20 мм, и стержней класса А-IV, Ат-IV — наименьшее значение t ≥ 40 мм.
Пучок стальных прутков общим кругом больше 3,2 см потребует величины t ≥ 32 мм.

Защитный слой для торцов арматуры рекомендуется в зависимости от длины изделий: до 9 метров, 9―12 м и свыше двенадцати — показатель соответственно t ≥ 10, 15 и 20 мм. Для металлических остовов с поперечными прутками имеет значение высота сечения — t ≥ 10, если величина меньше 25 см, и t ≥ 15 мм, когда она больше. Минимальная защита монолитной корки характеризуется следующими показателями:

Толщина слоя t, мм	Условия, в которых работают ЖБИ (рабочая арматура)	Бетон промышленных сооружений
20	Внутри зданий с оптимальной влажностью	Стеновые панели, гладкие и ребристые плиты
25	В насыщенных туманом или паром помещениях, когда нет гидроизоляции	Ригели, колонны, фермы, балки
30	Под открытым небом без всякой защиты	Основания под массивные конструкции
40	Нахождение изделия в земле без изолирования	Фундамент по бетонной подготовке
76	Постоянный контакт поверхности ЖБИ с грунтом	Базис без предварительного цементирования

Табличные параметры делают меньше на 5 мм для собираемых объектов, конструктивного каркаса, а также при нанесении гидроизоляции на поверхность бетона. Концы рабочей арматуры в монолитных плитах скрывают на 20 мм, если длина больше 6 м, и на 15 при меньшем размере.

От чего зависит защитный слой

Если защита слишком тонкая, то, как несложно догадаться, металл быстро начинает портиться, что приводит к постепенному разрушению всей конструкции. Если же этот пласт наоборот слишком толстый, то цена строительства существенно возрастет

Поэтому очень важно определить оптимальное значение

Данный параметр может зависеть от следующих факторов:

Роли арматуры в конструкции – она может быть поперечной или продольной, конструктивной или рабочей.
Нагрузки на арматуру – конструкция может быть ненапряженной или напряженной.
Вида сооружения – это может быть фундамент, балка, плита, опора.
Размеров сечения конструкции.
Условий эксплуатации изделия – на открытом воздухе, в помещении, в условиях повышенной влажности или при контакте с землей.

Расстояние от опалубки до каркаса отводится под защитный пласт

Бетон и сталь — их соотношение

Каждая строительная компания имеет уникальное соотношение армирующего и бетонного материалов, установленное на практике. Это объясняется рядом преимуществ их сочетания. Среди них можно выделить:

повышение эксплуатационных свойств конструкции в результате объединения;
повышение свойств прочности бетона под воздействием стали;
крепость материала зависит от его возможности сдвига, растяжения и оказанного давления на материал.

Бетон имеет высокие показатели прочности на сжатие. В случае больших нагрузок применение железобетона обязательно. Растяжение стали не влияет на ее прочность. Вследствие этого, возможно строительство высокопрочных конструкций. Связь между бетонным раствором и сталью играет главную роль в определении крепости постройки. Сжатие бетона определяет уровень его прочности. Исходя из этого, железобетон обязательно применяется во избежания разрушения стен под действием нагрузок.

Основные факторы

Необходимо правильно вычислить высоту защищающего слоя

Это очень важное условие для сохранения всех металлических конструкций фундамента от коррозии и других воздействий. Если данная величина будет рассчитана неверно, то это может повлечь за собой негативные последствия

Например, если она будет слишком тонкая, то возможно проникновение разрушающих факторов вглубь конструкции и целостность арматуры может нарушиться.

При заливке слоя необходимо учитывать множество факторов

Если, наоборот, будет толще нормативных показателей, то это может существенно ударить по карману. Итак, высота защищающего слоя зависит от таких нюансов:

Какую роль выполняют арматурные прутья: рабочую, продольную или поперечную.
Как нагружена арматура: напряжённая или нет.
Виды несущей конструкции: опоры, плитный фундамент, ленточный фундамент и т.д.
Какая высота армирующего пояса и какое диаметральное сечение используемых металлических прутьев.
В каких условиях используется: на открытом воздухе, в помещении, при контакте с грунтами, при каком уровне влажности.

Толщина пласта бетона для различных случаев

Величина слоя для защиты в железобетонных конструкциях прописана в СП 63.13330.2012. С помощью этого документа можно узнать точное значение прослойки для того или иного случая.

Минимальный размер слоя для рабочей арматуры должен составлять:

в фундаменте с устроенной бетонной подготовкой и в грунте – 40 мм;
для конструкции, находящейся на открытом воздухе – 30 мм;
для закрытых влажных помещений – 25 мм;
для помещений с пониженной и нормальной влажностью – 10 мм.

При использовании распределительного стержня и сборных элементов эти значения уменьшаются на 5 мм, но в любом случае толщина прослойки не должна быть меньше диаметра арматурного стержня и как минимум равняться 10 мм.

Если для односложных конструкций применяется поризованная или легкая бетонная смесь класса В7,5 или ниже, то пласт бетона должен быть не меньше 20 мм. При использовании для таких конструкций ячеистого раствора он составляет 25 мм. Это же значение установлено для стеновых панелей, монтируемых снаружи и без фактурного слоя.

Для стержней в предварительно напряженных элементах толщина защитной прослойки должна быть не меньше 40 мм или равняться трем диаметрам, а при размещении арматурных канатов – не меньше 20 мм. Если напрягаемый продольный пруток натягивается на бетон и размещается в каналах, то потребуется заливка раствора слоем 40 мм и более. При этом пласт смеси должен быть не менее диаметра канала, а пространство по краям арматуры – половина такого расстояния.

При эксплуатации в агрессивных средах стеновых панелей, ребристых и плоских плит защитный пласт создают из легкого и тяжелого бетона. Независимо от выбранного класса стали для арматуры толщина раствора для слабо- и среднеагрессивной среды составляет 15 см.

При сильной негативной степени влияния – 20 мм. Нередко в таких случаях используют композитные неметаллические стержни. В этих случаях величина защитного слоя подбирается так, чтобы обеспечивалась совместная работа прутка с бетоном. Для монолитных конструкций указанную выше толщину прослойки увеличивают на 5 мм.

Основные функции защитного слоя бетонной смеси для арматуры

Арматурный скелет

Опасность контакта железных прутьев с атмосферой заключается в коррозии, в результате которой металл обретает рыхлый поверхностный налет ржавчины, увеличивается в объеме. Внутри монолита возникают напряжения, разрушающие цементную твердь. Кроме основной функции, предохранительный пласт выполняет и другие задачи:

закрепление арматурного скелета в твердеющей массе;
распределение прилагаемых нагрузок между стальной основой и монолитом;
защита от химических реагентов, воды, перепада температур, нагрева;
анкеровка стержней в бетоне и фиксирование стыков.

Мощность охранного слоя нормируется строительными правилами в СНиП 52-01-2003. Он включен в СП 52-101-2003 — регламент на бетонные и железобетонные (ЖБ) конструкции. На толщину t пласта влияют характеристики арматурных прутьев, направленность и величина нагрузок, вид и габариты ЖБ-изделий.

Холодный шов при бетонировании фундаментов, стен, перекрытий: технология по шагам

Что собой представляет, места расположения

На плоских плитах и перекрытиях их выполняют параллельно меньшему сечению, в центре пролета или на 2/3 от края.
В фундаментах – желательно по центу монолита.
На вертикальных стенах, балках и колоннах допуск разрешен исключительно на горизонтальное расположение, при этом забетонированный шов предусматривают на 20-30 см ниже стыка с перпендикулярными балками или плитами.
На ребристых перекрытиях – параллельно их второстепенным балкам.

Технология правильного обустройства стыков

Процесс обустройства грамотного холодного бетонного стыка проводится в следующей последовательности:

Снятия выступившего цементного молочка недостаточно, без усиления адгезии застывшего бетона шов не выдержит нагрузок. Среди используемых способов и материалов выделяют:

Нанесение глубоких насечек по всей площади соприкосновения с помощью молотка, долота, болгарки или перфоратора. Этот метод выбирается при старых, давно схватившихся и ровных поверхностях. Такая ситуация возникает при возобновлении работ после длительного перерыва, бетонировании стяжки пола, пристраивании новой стены.
Обработка составами глубокого проникновения: грунтовкой, битумными или полимерными мастиками. Способ дорогой, но действенный.
Прокладка на стыке мелкоячеистой стальной сетки или иное армирование.
Размещение двухсторонней оцинкованной шпонки, выбирается при соединении двух массивных цельных участков.
Прокладка по горизонтали вдоль шва эластичной ПВХ ленты (гидрошкпонки) – рекомендуемая защита стен при бетонировании фундаментов, подземных конструкций, туннелей, гидротехнических сооружений и других объектов, постоянно контактирующих с водой.

Основные нюансы и рекомендации

Как определить оптимальную толщину бетона

Если в процессе строительства задействован тяжелый мелкозернистый состав маркировки В20 и выше, цемент должен достигать величины на 5 мм меньше ширины сечения стержневого элемента. При необходимости защитить плиты от коррозии слой выполняют также на 5 мм меньше сечения. Если фрагменты строительства растягиваются, изгибаются или сжаты, защитный слой раствора составляет до 5 см.

Если профессионалы закладывают больше раствора, возникает необходимость монтировать из функциональных компонентов специальную сетку. Технические требования к сетке в 2017 году таковы:

Площадь сечения сеточного устройства определяет не менее 5% от площади сечения главной арматуры, с которой работают строители.
Прутья размещают на расстоянии 60 см друг от друга.

Как правильно обустроить напрягаемые фрагменты

Если в строительстве используются фрагменты с предварительным напряжением, цемент в местах передачи напряжения допускается величиной 2-3 диаметра стержня от 20 мм и более для пучков и канатных изделий, для стержневых приспособлений – от 4 см.
Если у опор планируется установить конструктивные элементы, толщина точно такая же, как указано выше.

Ремонт при образовании повреждений

Защитный бетонный слой в процессе эксплуатации разрушается и его необходимо восстанавливать. Это выполняется следующими технологическими методами:

Производство частичного ремонта с помощью заделки трещин и других небольших дефектов.
Полная реконструкция защитного покрова.

Первый метод выполняется в том случае, если повреждений немного. Технология проста и не требует больших финансовых влияний и трудовых затрат. Предварительно площадь убирают от мусора и обломков бетона и обрабатывают грунтовкой, далее тщательно заделывают бетонным раствором поврежденные места.

Полное восстановление защитного покрова выполняют в случае коррозионного повреждения оголившейся арматуры и значительного отслоения бетонного слоя. Выполняют замену дефектного покрова по следующей процедуре:

Специальным прибором определяют толщину защитного слоя.
Аккуратно снимают непригодный бетонный покров до арматуры.
Обрабатывают металл каркаса от ржавчины и загрязнений.
Наносят бетон слоем не менее 30 мм сжатым воздухом высокого давления, что обеспечивает крепкое прилегание частиц и микровзаимодействие строительного бетона с рабочей поверхностью конструкции.

Таким образом, для железобетонных объектов любого технологического применения огромное значение имеет профессиональное изготовление защитного бетонного слоя, имеющего хорошее сцепление с железной арматурой. Этот предохраняющий покров железобетонных конструкций увеличивает эксплуатацию строительного объекта, способного надежно противостоять всем проектным нагрузкам. Перед выбором размера слоя и параметров бетонной смеси учитывают условия эксплуатации будущего здания и состав грунтов.

Как укладывать арматуру?

От укрепляющего каркаса зависит нерушимость бетонных строений, поэтому важно соблюдать правила и рекомендации по его укладке. Начинать нужно с заготовки материалов и приспособлений:

арматурных стержней и проволоки;
рулетки;
углошлифовальной машины;
проволоки диаметром 0, 1, 2 см для вязки;
сварочного аппарата.

Если возводится фундамент, то процесс армирования начинается с выработки земли и установки опалубки – заливочной формы. Вначале укладываются на ровную поверхность горизонтальные стержни, которые затем связываются с вертикальными в 2 или 3 пояса катанкой. В готовую форму для заливки вставляют арматурную конфигурацию. Ее собирают разными способами: сваркой, обвязкой проволокой, креплением пластмассовыми хомутами.

Традиционная сварка – самый несложный и удобный метод соединения. Но он повышает стоимость строительно-монтажных работ. Часто сварка изменяет состав металлических прутьев, а это сказывается на прочности крепления конфигурации. Этот метод хорош только для хлыстов, у которых диаметр превышает 2 см. Обвязка проволокой – оптимальная и легко решаемая альтернатива сварочным процессам. Она не вызывает деформации арматурной конструкции. Для придания катанке мягкости и эластичности ее обжигают и работают с пассатижами.

Прямо в опалубке заниматься вязкой не всегда удобно. Поэтому конфигурацию предварительно сооружают рядом и потом помещают в заливочную форму, соблюдая правила:

Верхний ряд закладных должен быть утоплен в смеси не дальше чем на 3–5 см от верха заливочной массы. Специальные испытания доказали, что такого защитного бетонного слоя хватает для предотвращения проникания влажной среды к металлическим элементам.
Нижний ряд пояса также должен находиться как можно дальше от песчаной подушки основания. Его либо устанавливают вертикально на опорах вставляемого каркаса, либо крепят к каким-нибудь подставкам.
Углы размещают по тем же правилам. Вертикальные угловые прутья загибаются так, чтобы от них до стенок заливочной формы было больше 5 см.

Специалисты считают, что для надежной бетонной защиты нижнего ряда прутьев и фиксированного расположения каркасного тела необходимо применять:

пластиковые фиксаторы;
подкладки из осколков строительных материалов нужной толщины, а лучше всего бетона, так называемые «сухари», размером 100х100 мм;
саму форму для заливки, в стены которой будут упираться нижние прутья, контролирующие таким образом положение каркасного тела.

В последнее время прутья из металла вытесняются арматурой из стеклопластика, которая выигрывает по многим параметрам:

привлекательной низкой стоимостью;
неограниченной длиной прутьев;
небольшим весом по сравнению с катанкой;
невосприятием электричества и устойчивостью к температурным колебаниям;
нейтральностью к агрессивным веществам и ржавчине.

Крепят стеклопластик специальными хомутами и бобышками из полимеров.

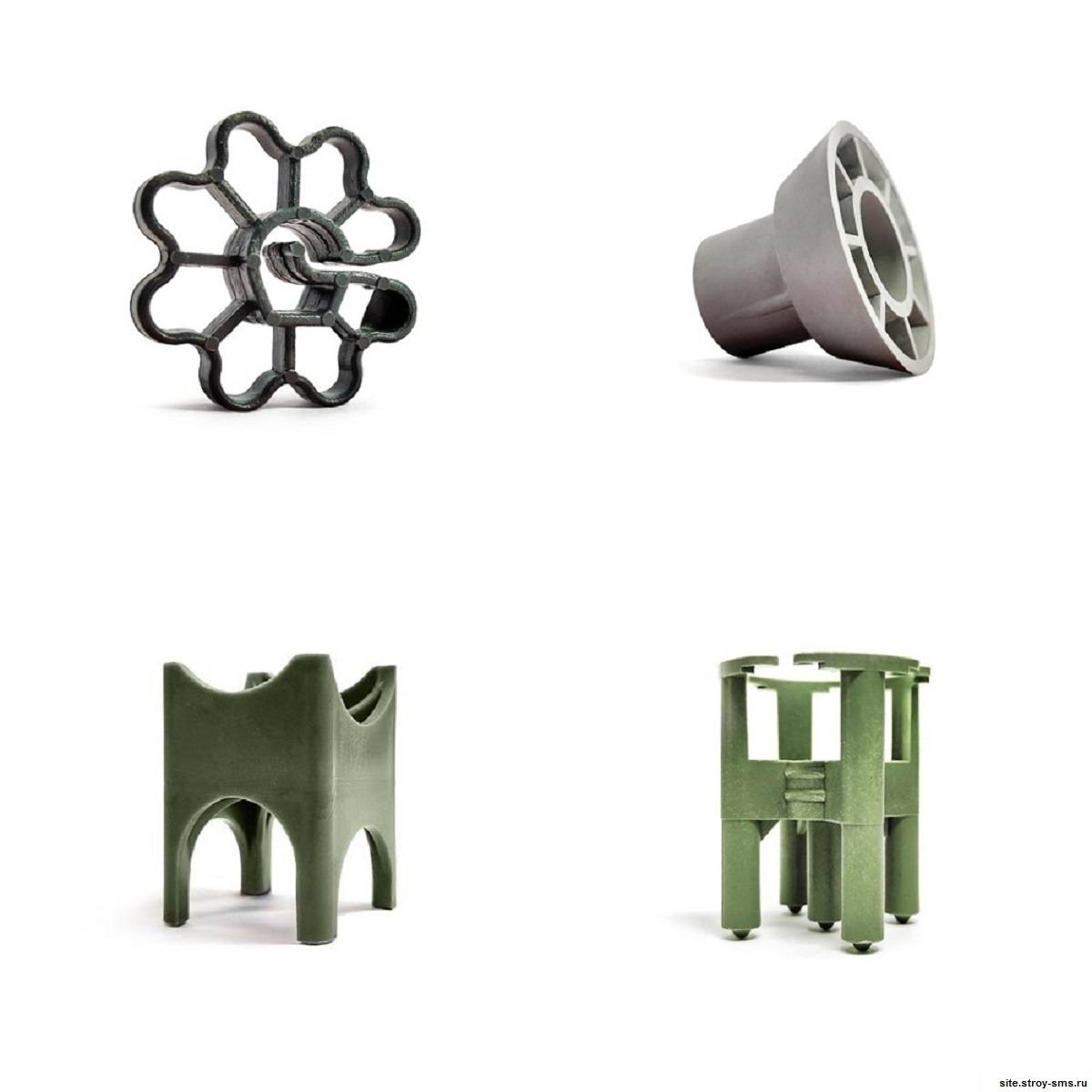

Фиксатор для размещения в защитном слое

Такие фиксаторы изготавливаются в виде пластиковых фасонных деталей, обеспечивающих удержание арматурного скелета на нужной дистанции от опалубки. Исходя от типа бетонирования и направления, фиксаторы предохранительного слоя закрепляются прямо к арматуре либо к опалубке.

Фиксаторы выполняют несколько задач — не допускают провисание арматурных стержней в глубине и создают предохранительный бетонный покров, защищающий арматуру от коррозионных процессов.

Выделяют несколько форм фиксаторов:

Для конструкции, установленной вертикально, применяются модификации звездочка и конус. Первая формирует предохранительный бетонный покров до 50 мм, второй устанавливается для защиты опалубочной формы: стены, колонны, шахтные конструкции.
Для арматурного каркаса, размещаемого горизонтально, применяются модификации: стульчик, стойка и настил с созданием защитного слоя до 100 мм для горизонтальных железобетонных конструкций, например, фундамент и плита перекрытия.

Расход фиксаторов непосредственно зависит от размера арматуры каркаса и общего его веса.

Приемы бетонирования фундаментов

Достижения монолитности

Величина определяется строительной лабораторией и колеблется в пределах 1—2 ч. В связи с этим крупные конструкции бетонируют блоками (участками), а соприкасающиеся с ними поверхности называются рабочими или строительными швами.

Обычно размеры блока в плане не превышают 60 м2, а по высоте 4,5 м. Кроме технологических рабочих швов в крупных и сложных конструктивах устраивают температурные и деформационные швы.

Бетонирование конструкций

Уплотнение бетонной смеси — основной технологический процесс при бетонировании конструкций, в значительной мере определяющий качество уложенного бетона.

При устройстве тонкостенных конструкций применяют метод механического нанесения бетонной смеси, пневмообразования или набрызга бетона. При этом не требуется устройства опалубки со стороны нанесения бетонной смеси.

Уплотнять бетонную смесь можно глубинными, поверхностными или прикрепляемыми к опалубке наружными вибраторами.

Бетонирование массивных конструкций

Фундаменты с колоннами и подколенниками, армированными перекрещивающимися хомутами, бетонируют непрерывно участками высотой 1,5—2 м с подачей смеси через окна, устраиваемые в боковых стенках опалубки.

Этапы бетонирования

Бетонирование столбчатых ступенчатых фундаментов под каркасы зданий осуществляется в два или три этапа.

При трехэтапном бетонировании крупных фундаментов укладка бетонной смеси в нижние ступени и подколонник осуществляется раздельно.

Характеристика конструктивов

Характеристика конструктивов. Фундаменты бывают обычные, свайные и опоры глубокого заложения. По назначению различают фундаменты и массивы под здания и сооружения и фундаменты под технологическое оборудование.

a. Сплошные фундаменты

Под здания и сооружения с большими нагрузками и чувствительные к неравномерным осадкам устраиваются опоры глубокого заложения без котлованов, которые могут быть погружены на практически неограниченную глубину до прочных грунтов.

В настоящее время все большее применение находят фундаменты глубокого заложения на буронабивных сваях диаметром от 500 до 1700 мм и длиной до 30 ж. На таких фундаментах строят заводы тяжелого машиностроения, ряд атомных и тепловых электростанций.

b. Особенность конструкций фундаментов

Фундаменты под технологическое оборудование могут быть полностью заглублены в грунт (бесподвальный тип) или иметь развитую подземную часть (подвальный тип).

Фундаменты бесподвального типа устраиваются обычно массивами в виде плит или блоков с вырезами, выемками и отверстиями для размещения частей машин и вспомогательного оборудования, а также для их обслуживания при эксплуатации.

В последние годы находят применение сборно-монолитны е фундаменты из унифицированных блоков, в виде сборных скорлуп с монолитным заполнением и др.

Небольшие машины и станки, не вызывающие больших динамических нагрузок, могут устанавливаться без фундаментов непосредственно на бетонную подготовку промышленных зданий, которая при необходимости усиливается арматурой.

Характерной особенностью конструкций фундаментов и массивов является их относительно небольшая насыщенность арматурой — от одного-двух до нескольких десятков килограммов на 1 мг.

Пошаговая инструкция выполнения капитального ремонта

Технология выполнения полной замены пласта включает несколько этапов:

Определение толщины ряда. В этих целях рекомендовано использовать специальный измерительный прибор;
Снятие старого слоя до металлического каркаса;
В случае необходимости осуществляется очистка арматуры от ржавчины. В зависимости от степени уровня коррозионных повреждений выбирают способы очистки: при помощи щетки, шлифовкой, пескоструйной машиной. Обработку арматуры следует производить со всех сторон. По окончании работ, в целях защиты от возможной коррозии в дальнейшем, на поврежденные участки металлического каркаса наносят антикоррозионное покрытие на основе эпоксида или цемента;

Подготовка поверхности. Данный этап выполняется аналогично подготовке поверхности при текущем ремонте;
Завершающий эта – нанесение нескольких слоев бетонной смеси под сильным давлением воздуха (способ торкретирования поверхности). Таким способом осуществляется тесное взаимодействие частиц раствора с подготовленной поверхностью сооружения и заполнение всех пустот, щелей и пор. Толщина ряда не должна быть меньше 3 см.

Если поверхность имеет большое количество дефектов, сильно повреждена, и замазывать бессмысленно, в таких случаях старый слой не снимают, а наращивают посредством бетонной стяжки.

Расскажите об этой статье друзьям в соц. сетях!

Фиксатор защитного слоя бетона арматуры

Крепеж необходим в процессе возведения монолитного дома или железобетонных элементов любого предназначения. С его помощью создают расстояние, которое будет заливаться слоем защиты. Располагается зазор между каркасом и опалубкой. Он позволяет создать условия для заливки бетона корректной толщины.

Параметры изделия:

предельная простота армирования бетона и выполнения последующего контроля за слоем защиты;
предотвращает формирование дефектов на подготовленной поверхности, которые проявляются из-за соприкосновения металла с опалубкой;
снижение стоимости работ, уменьшение сроков сдачи здания в эксплуатацию;

Пластиковые фиксаторы

фиксаторы типа «звезда» применяются для заливания вертикальных плоскостей (колонны, стены) с диаметром от 4 до 20 мм;
«стульчик» и треугольные формы используются для формирования горизонтальных плоскостей (пол, фундамент);
круглые крепежи применимы для создания как горизонтальных, так и вертикальных сооружений.

В ассортименте присутствуют и другие формы изделий универсального предназначения. Если в ходе эксплуатации появились повреждения, рекомендуется изначально удалять материал с неплотной фиксацией с помощью электроинструмента с алмазными насадками.

Выбор толщины слоя

Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.

Толщина слоя зависит и от толщины арматуры.

При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона. Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.

Основные показатели

Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:

в сборных фундаментах показатель соответствует тридцати миллиметрам;
для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
в фундаментах без подготовки из бетона – семьдесят миллиметров;
в балках фундамента – тридцать миллиметров;
в колоннах – двадцать миллиметров.

Арматура ненапрягаемая

Схема напрягаемого и ненапрягаемого продольного армирования балок.

При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.

Арматура напрягаемая

В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.

В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.

В конструкциях промышленного назначения

В конструкциях промышленного назначения применяют предохранительный пласт толщиной:

два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
два сантиметра при строительстве бетонных основ или фундаментных балок;
двадцать пять миллиметров в фермах, колоннах, балках;
два сантиметра при возведении построек под землей.

Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.

При негативных условиях окружающей среды

При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:

в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
в железобетонных постройках присутствует влажность – 2,5 см.

Поведение железобетона

Армированный бетон – это прочный и надежный материал, который используется в самых разных сферах строительства. В соответствии с поставленными задачами к армирующей системе предъявляют такие основные требования: хорошая механическая прочность, адгезия с , малогабаритность, небольшой вес, близость коэффициента линейного температурного расширения к показателям бетона, стойкость к влиянию компонентов раствора.

Стальные прутья и сетки в значительной степени улучшают свойства строительного материала, для чего бетон армируют практически всегда в процессе выполнения сложных работ. В основном усиливают балки, плиты и колонны.

Элементы, где есть нагрузки на бетон:

Балки – напряжение однородное, растяжение больше действует на нижнюю часть, которую укрепляют каркасом, усиливая сопротивление растяжению и передачу его стали.
Плита – опирается на 2 или 4 стороны, наибольшее растяжение посредине, сетку крепят с двух сторон, укрепляя их одинаково.

Армирование бетона осуществляется несколькими методами: дисперсное, с использованием сетки, монолитное (стержневое, каркасное). Обычно армируют фундамент, конструкции жилых домов, монолитные сооружения, перекрытия и т.д.

Факторы, влияющие на толщину

Для определения такого параметра учитывается ряд условий. Если толщина слоя бетона менее установленных нормативными документами значений, то металлический каркас через некоторое время начинает подвергаться коррозии. Если делать защиту большой, то увеличиваются общие финансовые расходы на приобретение материалов. Остается подбирать оптимальный вариант, нормы которого легко найти в СНиП.

На параметр толщины бетона оказывают влияние следующие моменты:

сечение и тип металлического материала. Чем толще пруток, тем больше параметры бетонной защиты;
усилие механического воздействия на фундаментное основание и ее характер;

условия, при которых предполагается эксплуатация фундаментной основы;
тип сооружения либо отдельно размещенного железобетонного элемента. Параметры слоев в таких случаях нормированы специальной документацией;
технические параметры эксплуатации. Прут, эксплуатирующийся под большой нагрузкой, подвергается значительному напряжению, следовательно, ему требуется полноценная защита;
функциональные нагрузочные усилия на стальные элементы. Арматурные прутья в каркасной системе делятся на конструктивные, распределительные и рабочие. Каждый из перечисленных типов смонтирован в общем каркасе по установленным правилам.

Использование фиксаторов

С помощью пластиковых фиксаторов монтаж арматурных прутьев выполняется быстро и точно. Подобные изделия выпускаются нескольких видов:

в виде вертикальных стоек;
круглые.

Все другие фиксаторы являются производными от перечмсленных основных видов.

Вертикальная стойка применяется при установке армирующей сетки либо конструкции пространственного типа в положении, несколько приподнятом над опорным элементом. Параметры высоты и опорных выемок могут различаться исходя из размеров сечения прутьев и проектного высотного уровня установки.

«Звездочки» округлых форм надеваются на горизонтальные или вертикальные ряды, расположенные вверху, при помощи особых замковых элементов в виде защелок. Расчетный радиус не позволяет пруткам приближаться к опалубочным стенкам, гарантируя требуемую толщину растворной прослойки. Выпуск подобных фиксаторных элементов налажен с разными диаметрами.

С помощью крепежных приспособлений, изготовленных из пластикового материала, становится возможным достижение следующих условий:

достигается высокоточная толщина защиты из бетонного раствора;
сокращаются сроки исполнения строительных мероприятий, но качество подготовки железобетонного сооружения при этом не снижается;
минимизируются финансовые расходы, предназначенные для производства ж/б сооружений.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину защитного слоя бетона
