Домик для колодца своими руками: размеры и чертежи, особенности строительства

Виды колодезных домиков и их различия

  1. Самый простой – традиционный или скворечник.
  2. Резной домик с дизайнерским оформлением древесиной.
  3. С двускатной крышей — конструкция самая распространенная.
  4. Шестигранная постройка, определяется формой постройки.
  5. Каркас, основу которой составляет каркас из бруса.
  6. Домик в виде сруба из бревен.

В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.

Виды домиков для колодца

Двускатная крыша

Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.

Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.

Двускатная крыша для колодезного домика

В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.

Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.

Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.

Дверца домика для колодца

Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.

Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.

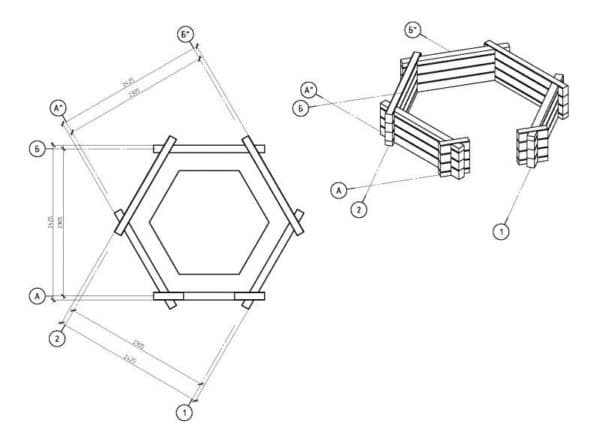

Шестигранная постройка

Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.

Шестигранный домик для колодца

Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.

Домик в виде сруба из бревен

Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.

Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.

Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.

Сруб домика для колодца

Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.

Разновидности конструкций

По существу, любое подобное сооружение выполняется в виде глубокой шахты, достигающей подземного водоносного слоя. От глубины разработки напрямую зависит качество питьевой жидкости. Ближе к поверхности располагаются залежи H2O пригодной исключительно для технических целей (полива). Из-за большого количества загрязнений, попадающих под землю вместе с дождями и талым снегом, пить такую воду нельзя. Зачастую даже после дополнительной фильтрации.

Абиссинский

Для его возведения в месте залегания водных ресурсов разрабатывают неглубокую шахту (всего 5-10 метров). Колонна обсадки представляет собой перфорированную трубу. Через небольшие прорези внутрь поступает жидкостная среда. Чтобы поднять ее, используют ручную помпу или поверхностный насос. Живительную влагу из такого вида колодцев нельзя назвать чистой. Для применения в быту требуется установка очистной системы.

Шахтный

Пожалуй, это наиболее распространенная разновидность конструкций, применяемых дачниками на своих загородных территориях. Шахтное углубление выполняется на глубину до 15 м. Для постройки источника задействуют кольца из железобетона или пластика (довольно популярный в последнее время материал). С помощью спецтехники построить такое сооружение не составит труда. Однако можно обойтись и без нее. Конструктивные особенности позволяют выполнить работы, имея в наличии только лопаты, ломы и емкости под жидкость и грунт.

Ключевой

Обычно землевладелец принимает решение оборудовать такое сооружение, когда на его земельном наделе имеется место выхода воды на поверхность — ключ. Происходит подобное, когда водоносная жила встречает на своем пути препятствие (твердые породы) и поднимается наверх. Очень удобно, когда родник есть на дачном участке. Средств и времени на его разработку уходит совсем немного.

Открытая или закрытая конструкция

Домик для водозабора может быть наглухо закрытым со всех сторон с дверцей или открытым, когда есть только высокие стенки и навес от дождя и солнца.

Открытые варианты более просты в исполнении.

По сути – это просто «зонтик», на который нужно не так много материалов

Но у открытого варианта есть свои недостатки. Первый из них – небезопасное устройство, которое не воспрепятствует человеку или домашнему животному случайно провалиться в колодец. И второе – такой колодец может замерзнуть зимой, так как открытая конструкция не сохраняет тепло.

Закрытые домики более безопасны и надёжны

Их можно сделать утеплёнными, и тогда, если держать дверцу плотно закрытой, вода зимой не замёрзнет. Единственный недостаток – необходимость каждый раз возиться с дверцей и замком, но есть масса вариантов, как облегчить этот процесс.

Набор для работы

  1. Деревообрабатывающий станок. Это приспособление позволит вам максимально быстро и качественно обрабатывать деревянные заготовки. При отсутствии доступа к деревообрабатывающему станку подготовьте хотя бы электрический рубанок.
  2. Дисковая пила.
  3. Электрический лобзик.
  4. Ножовка.
  5. Гвоздодер.
  6. Крестообразная отвертка.
  7. Молоток.
  8. Карандаш.
  9. Строительный уровень.
  10. Рулетка.
  11. Обрезная доска.
  12. Брус.
  13. Крепежные элементы.
  14. Кровельный материал. Выбирайте на свое усмотрение. Главное, чтобы опора нормально выдерживала вес отделки, а сама кровля гармонировала с окружающим пространством. К примеру, хорошо подойдет шифер, рубероид, металлочерепица.
  15. Дверца.
  16. Защелка для дверцы.
  17. Ручка.
  18. Петли.

Электролобзик

Шале в загородном интерьере

Шале по праву можно считать экологическим стилем, который все чаще используют в своей профессиональной деятельности стилисты. Отделку первого этажа можно проводить, вооружившись декоративным камнем. Помимо эффективной защиты стен от процессов гниения, данный отделочный материал станет отличным украшением внутреннего интерьера загородного дома или коттеджа.

Для обеспечения дополнительной защиты используемого при отделке декоративного материала, его можно покрыть специальным защитным составом.

В качестве основного атрибута гостиной, оформляемой в стиле шале, дизайнеры считают камин.

Интересным решением для загородного дома-шале будут деревянные окна с декоративными ставнями, а также просторные балконы. Среди основных атрибутов, без которых трудно представить себе шале, выступает стол из массива натурального дуба. Стилисты предлагают сочетать шале с некоторыми элементами ретростиля.

Но не следует реализовывать в загородном доме или коттедже все типичные черты шале, иначе дом будет иметь вид избушки из сказки, далеким от современности и комфортабельности.

Как избежать подобной проблемы? Стилисты, специализирующиеся на шале, советуют комбинировать сразу несколько интерьерных направлений, продумывая единую дизайнерскую концепцию. Например, в стиле шале можно оформить кухонное пространство, используя для декора натуральный лен, дерево, камень. Цветовая палитра подбирается от охры до терракотового оттенка, в зависимости от личных предпочтений хозяйки. Гостиную в загородном доме или коттедже вполне можно обустроить в скандинавском направлении, используя в качестве базы белый цвет.

Сборка каркаса

Каркас из дерева изготавливается в такой последовательности:

Схема устройства каркаса

1. Измеряется диаметр или ширина оголовка колодца. Этот размер необходимо знать, чтобы рассчитать расстояние между параллельными брусками каркаса.

2. Из бруса 5 х 10 см собирается деревянная рама. Делать это лучше на ровной горизонтальной поверхности, контролируя процесс сборки при помощи строительного уровня. Для скрепления брусков используются гвозди или саморезы.

3. На раме закрепляются 2 вертикальные стойки 5 х 10 см. Их длина будет соответствовать высоте домика. Стойки соединяются между собой в верхней части еще одним брусом. Этот брус выполняет роль конька.

4. Вертикальные стойки соединяются с углами рамы стропилами. В качестве стропильных элементов применяются бруски 5 х 5 см. Для удобства их крепления торцы стоек и рамы желательно обрезать под углом 45 градусов.

5. Со стороны будущей дверцы на раму горизонтально набивается широкая доска, на которую будет ставиться ведро. Достаточно ширины 30 см для устойчивого положения ведра. Доска должна иметь достаточную толщину во избежание ее прогиба под тяжестью ведра с водой.

6. На 3 оставшиеся стороны рамы набиваются более узкие доски. Их ширина должна быть достаточной для того, чтобы колодезный домик прочно удерживался на колодезном кольце.

Сборка каркаса считается законченной. Он должен иметь правильную геометрию, так как возможные перекосы отрицательно скажутся на эксплуатации конструкции. Готовый каркас крепится на колодец.

Каркас домика на колодезном оголовке

Готовимся к копке: изучаем ТБ

Неопытные хозяева часто забывают об элементарных правилах безопасности, несоблюдение которых может поставить под угрозу здоровье человека, работающего в шахте. Напомним их, чтобы избежать травм.

  • Копальщик должен иметь на голове защитную каску. Если сорвется ведро, доставаемое помощником, то это поможет избежать травмы.
  • Ведра с грунтом поднимают на толстых веревках, кольца опускают канатами.
  • При копке шахты свыше 6 метров на ведре фиксируют 2 веревки: основную и страховочную.
  • Для страховки от подвижек грунта копающий должен быть привязан веревкой, второй конец которой крепко фиксируют к чему-нибудь прочному на поверхности.
  • Если шахта получается глубокой, то обязательно периодически проверяют, нет ли загазованности. Для этого поджигают свечу. Если гаснет – значит, газа много, и надо его выветрить. Для этого вылазят из шахты, привязывают к веревке большое одеяло и несколько раз его опускают до дна и обратно. Обычно газы вместе с одеялом поднимаются наверх. После этого можно вновь спускаться, проверить качество воздуха свечой и продолжать работу. Если же газы не вышли, придется искать вентилятор и опускать его вниз.

Навес для колодца с крышкой — открытый домик

Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.

Чертеж колодезного навеса с крышкой и воротом

Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же. Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи

Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи

Об изготовлении дорожек на участке написано тут.

Как сделать навес

Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.

Размеры колодезного навеса для диаметра 100 см

Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.

Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.

Крыша над колодцем должна быть намного больше его диаметра

Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.

Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.

Рама для колодезного оголовка

После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.

Собранный, но не отделанный

Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками — закрытый. Там шансов уберечь влагу от загрязнения больше.

Крыша для колодца своими руками: чертежи и размеры

Пошаговая инструкция по строительству домика на колодец с двускатной крышей

Устанавливаем стойки

Берем две доски 80?100 мм, закрепляем их на внешней стенке колодца с помощью анкерных болтов в вертикальном положении. Располагаться они должны строго друг напротив друга. Это будут стойки, к которым потом будет крепиться веретено для поднятия ведра из колодца.

На стойки будет самая большая нагрузка, поэтому древесину нужно выбирать качественную, без дефектов.Высота стоек равняется высоте крыши, внешний край делается заостренным, угол должен быть равен углу крыши.

Строим основание

В качестве основного материала берется древесина, предпочтение следует отдать древесине твердых пород, желательно лиственнице, так как она почти не подвержена гниению, хорошо переносит высокую влажность и очень долговечна. Берем брусья 80?100 мм.

Необходимо замерить внешний диаметр бетонной трубы, чтобы крыша покрывала весь колодец. Делаем раму из брусьев, на нее будет крепиться стропильная система. Рама должна быть немного шире диаметра колодца, плюс толщина стоек, которые будут плотно прилегать к раме.

Закрепляют основание с помощью досок, которые располагают по краям колодца, как показано на чертеже ниже. Со стороны будущей дверцы закрепляют несколько досок, они послужат полочкой для ведра. Можно дополнительно закрепить основание анкерными болтами к стенкам колодца.

Строительство кровельной системы

Чтобы построить стропила и крепления, берутся брусья с сечением 50?50 мм. Пара стропил должны упираться на стойки, сверху устанавливается поперечный брус, который называется конек. Если конек получился длинным, то для укрепления конструкции можно установить еще одну пару стропил посередине.

На чертеже представлена схема крепления конька к стропилам:

Создание и установка веретена

В наши дни все больше людей используют на своих участках насосы или насосные станции, поэтому многие могут подумать, что веретено для поднятия воды им не нужно, но это не так. Ведь насос может выйти из строя, засориться или сломаться. Тогда вам понадобится ведро и ворот, чтобы поднимать воду со дна колодца.

С каждого бока бревна делаются отверстия в пять сантиметров глубиной, диаметр – 2 см. Отверстия должны размещаться строго по центру окружности.

Берутся две металлические пластины квадратной формы, они должны быть не больше диаметра веретена. В каждой пластине делается отверстие, равное по диаметру отверстию в брусе. В эти дырки вставляется по металлической трубе диаметром 2 см. С одного края труба должна выступать ровно на 5 см. Труба приваривается к пластине в месте стыка.

Трубы вставляются в отверстия в брусе так, чтобы металлическая пластина плотно прилегала к дереву. Пластинки крепятся к брусу в каждом углу саморезами. Длина каждой трубы должна быть такой, чтобы после установки веретена, через отверстия в стойках торчало еще по 4-5 см металла. К одной из металлических труб припаивают рычаг, чтобы можно было крутить веретено.

К самому веретену надежно крепится железная цепь. Ее длины должно быть достаточно, чтобы повешенное ведро доставало до воды.

Строим крышу и дверцу

Скаты крыши и боковые фронты облицовываются деревянной вагонкой. Рекомендуем сначала закреплять вагонку большей длины, чем необходимо, а потом отпиливать лишнее. Так удобней подобрать нужную длину.

На одном из скатов крыши оставляем место для дверцы, по размеру она должна быть такой, чтобы можно было спокойно заглянуть внутрь колодца. Делают дверцу из вагонки, закрепляя ее поперечными брусьями. Чтобы дверь не покосилась, можно прикрепить брус по диагонали. Дверца подвешивается на дверных петлях, снаружи прикрепляют ручку, можно установить замок.

Финишная отделка

Всю древесину предварительно покрывают слоем антисептика, чтобы она не подверглась заражению вредителями. В качестве защитного покрытия можно использовать краску, но предварительно нужно загрунтовать поверхность. Слой лака может служить дополнительной защитой и создать красивый блеск.

Скаты крыши застилаются гидроизолирующим покрытием, это может быть рубероид, гибкая битумная черепица, или что-то другое. Чаще всего покрытие крыши домика для колодца делают таким же, как и покрытие крыши жилого дома, чтобы это выглядело гармонично.

Бетонную трубу колодца можно обложить кирпичом, декоративным камнем или деревянными брусьями.

Эту же конструкцию можно выполнить из металла. Подробнее об этом показано на видео.

Домик с двухскатной кровлей

Домик для колодца с двухскатной кровлей

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домики для колодцев

В первую очередь необходимо подобрать оптимальные размеры основных элементов конструкции. Если детали будут чересчур тонкими, колодезный домик может не выдержать ветровых и прочих нагрузок. Слишком же объемные элементы сделают домик громоздким.

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крыши

Колодезный домик с дверцей

Колодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8×10 либо 10×10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

  • скрепите досками первую пару опорных стоек, внизу и вверху;
  • аналогичным способом соедините оставшуюся пару опорных стоек;
  • установите подготовленные конструкции вокруг колодца;
  • окончательно соедините элементы каркаса обвязками.

    Установка домика на верхнее кольцо колодца

    Установка домика

    Колодезный домик

Крыша и обивка

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Колодезный домик

Каркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Колодезный домик

Колодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30×25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

Детали для ручного ворота

Ворот

Ворот

Ворот

Вариант обшивки домика профнастилом
