Способы модернизации розетки
Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:
- установка двойной розетки;
- монтаж блока из нескольких розеток.
Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.
Достоинства двойной розетки:
- возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
- более низкая, чем у двух одинарных, стоимость.
Недостатки двойной розетки:
- меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
- суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
- штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.
Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:
- Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
- Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.
Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.
Демонтаж старой розетки
Довольно часто, перед тем как установить розетку в подрозетник, требуется демонтировать старую электроточку. Предварительно все провода, подведенные к ней, отключаются от питания. Достаточно выключить автомат в электрическом щитке. Всю работу рекомендуется спланировать и сделать в дневное время, особенно при полном отключении электричества.
До начала работ нужно купить новую розетку и подрозетник. Сам демонтаж выполняется с помощью отвертки и пассатижей. Отсутствие тока проверяется индикатором.
Процесс замены выполняется в следующем порядке:
- Демонтаж передней панели. Как правило, она крепится к основанию винтом, расположенным по центру. Этот шуруп откручивается отверткой, а крышка снимается.
- После этого выполняется проверка наличия или отсутствия тока индикаторной отверткой. Если при касании к проводу лампочка загорается, значит сеть не обесточена и фаза находится под напряжением.
- Далее ослабляются винты, удерживающие провода в клеммах. Концы проводов извлекаются, после чего можно откручивать винты распорок и доставать розетку из ниши. Затем можно подключить новый прибор.
- Нередко после демонтажа выясняется, что в посадочном месте отсутствует установочная коробка. Поэтому перед монтажом розетки в нишу нужно поставить монтажную коробку, приобретенную заранее.
- Старый металлический подрозетник с гладкими стенками рекомендуется также демонтировать, а вместо него выполнить монтаж новой современной конструкции.
Последовательность установки двойной розетки
Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.
Далее приведен пошаговый алгоритм установки двойной розетки.
Демонтаж старого устройства
Снятие бывшей в употреблении розетки проводится в такой последовательности:
- Снимается крышка.
- Аккуратно удаляются наплывы штукатурки и края обоев.
- Ослабляются лапки, корпус извлекается из стакана.
- Остается ослабить контактные болты и извлечь из них жилы.
Старое изделие выбрасывается или пускается на запчасти.
Новый подрозетник
Если подрозетник проржавел или деформирован, его следует заменить.
- Стенку стакана нужно согнуть внутрь, захватить плоскогубцами и вытащить из отверстия.
- Заизолировать концы провода и очистить проем от мусора.
- Провести замеры, при необходимости довести размер отверстия до нужных параметров.
- Просунуть провод в отверстия монтажной коробки, после чего вставить ее в проем, в который заранее нанесена шпаклевка.
- Утопить стакан на нужную глубину, выровнять его по горизонтали.
Продолжать работу можно, когда раствор полностью затвердеет.
Подготовка к подключению
Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления
Как подключить провода
Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.
Схема соединения следующая:
- фаза — слева;
- земля — посередине;
- ноль — справа.
Установка изделия
Корпус изделия аккуратно вставляется в монтажную коробку и прихватывается к ней саморезами. После этого механизм выравнивается, саморезы затягиваются. Проводится затягивание болтов регулирующих положение лапок. Заключительным этапом является установка крышки. После этого можно подавать напряжение и пользоваться новой розеткой.
Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий
Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений
Создание блока из двух одинарных розеток
В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.
Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.
Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.
После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.
В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.
Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.
https://youtube.com/watch?v=JZftT_Crmqc
Во многом комфорт проживания в квартире и доме зависит от вида и количества установленной в ней бытовой техники и электрических приборов. Нехватка розеток становится привычным явлением, вызывающим использование множества удлинителей и тройников. Эти действия помогают решить проблему, но имеют побочные эффекты — провода путаются под ногами, дополнительные колодки портят интерьер помещения. В некоторых случаях решить вопрос недостатка точек подключения поможет двойная розетка. Современные изделия отличаются компактностью, достаточной мощностью и презентабельным видом. Для проведения переоборудования электрохозяйства нет необходимости приглашать специалистов. Работу можно выполнить своими руками после ознакомления с мерами безопасности, правилами выбора и установки электроприборов.
Правила подключения двойной розетки
Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.
Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.
Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки: • электронные или газовые варочные панели; • посудомоечные машины; • вытяжные системы; • холодильники, рефрижераторные комплексы и камеры.
Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.
Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

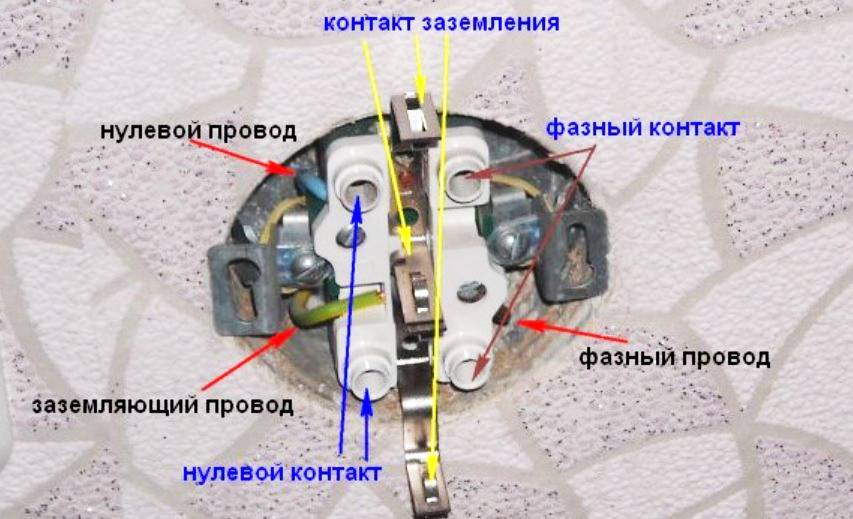

Схема подключения двойной розетки с заземлением
При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.
Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.
После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.
Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.
Как подключить розетку. Как правильно подключить розетку от розетки
Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.
Плюсы и минусы такого способа подключения
Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.
Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.
Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.
С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.
Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.
Выбор способа монтажа проводки
Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:
- Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
- Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
- Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
- Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.
Что такое сдвоенная розетка и как она устроена
На самом деле есть мнение, что сдвоенная розетка – это вынужденная мера. И считается, что лучше поставить две одинарные розетки, чем одну двухместную. Это мнение имеет право на жизнь, но давайте разберёмся подробно в этом вопросе.
Любые розетки, обычные или сдвоенные, монтируются на так называемый подрозетник. Подрозетник – это монтажная коробка стандартного размера: диаметр 68 мм и глубина 40. В этом «стаканчике» нужно поместить все детали соединения. Подрозетники изготавливают из негорючего пластика, и в них есть перфорация для ввода проводки.
ФОТО: el-one.ruНекоторые коробки могут быть оснащены так называемыми ушами – небольшими выступами, позволяющими крепить несколько коробок вместе. Как раз при установке двойников это актуально
А теперь стоит отдельно обсудить два разных термина. Есть розетки двойные, а есть сдвоенные. И это не одно и то же. Если монтаж контактов происходит в двух коробках с соединительными «ушами» и сверху накрывается рамкой, то это сдвоенная розетка, в которой по сути два отдельных блока. А если все контакты находятся в одном «стакане» и просто к ним подключается основной механизм розетки с двумя входами, то это сдвоенная розетка.
ФОТО: odstroy.ruСама розетка по схеме состоит из корпуса, который изготавливают из тугоплавкого пластика. Для крепления на корпусе есть суппорт и отверстия для фиксации коробки при помощи саморезов
Сам механизм штепсельной розетки – это шина из латуни и лепестки, которые непосредственно соприкасаются со штырями вилки. Для поддержания плотности соединений в качественных моделях устанавливают пружины. Как видите, розетка – не такой уж и примитивный механизм, к нему нужно отнестись с должным уважением, чтобы избежать больших проблем.
Виды тройных розеток
Их отличают исходя из их формы, устройства и размеров:
- внутренние (устанавливаются в случае проводки скрытого типа);
- внешние (обладают повышенной защищенностью и встроенной предохраняющей крышкой);
- встраиваемые в стену и накладные.
Современные варианты дополнительно включают следующие типы:
- с наличием заземления;
- с отсутствием заземления;
- с наличием предохраняющего отключения (устройство отключается при проводном замыкании).
Устройства могут выпускаться поштучно (наборные розетки), каждая — с номинальным током 16 А. Чтобы сделать из них тройную, нужно установить три отдельных корпуса. Для большей эстетичности их можно объединить общей внешней рамкой. Ее покупают отдельно. Чтобы не ошибиться, лучше все приобретать сразу, поскольку контуры рамки и розеточных панелей могут не совпасть.
Рекомендуется приобретать изделия с квадратными очертаниями внутренней области фронтальной панели. Такие — более универсальны.
Особенности монтажа устройства
Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.
Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее
При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.
Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.
Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.
В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.
Галерея изображений
Фото из
Шаг 1: Перед проведением любых электромонтажных работ следует отключить питание и проверить напряжение мультиметром
Шаг 2: Для проведения установки надо отделить лицевую панель от механизма устройства, банально развинтив фиксирующие шурупы
Шаг 3: Из гнезда с подведенным к нему силовым трехжильным кабелем нужно извлечь провода длиной около 10 см
Шаг 4: Края проводов надо освободить от полимерной изоляции, аккуратно подрезав из бокорезами или пассатижами. Зачищаем примерно на 1 см
Шаг 5: К механизму розетки подсоединяются провода. Синий «ноль» и коричневая «фаза» к соответствующим зажимам, желто-зеленая «земля» по центру
Шаг 6: В сформированную в стене нишу или в подрозетник осторожно заводятся провода с подключенным к ним механизмом
Шаг 7: После проверки совпадения сторон механизма с горизонтальными и вертикальными направлениями его закрепляют посредством завинчивания установочных винтов
Шаг 8: В завершении к зафиксированной в гнезде рабочей части устройства подсоединяется лицевая панель, затем включается питание и проверяется работоспособность розетки
Отключение электропитания силовой линии
Отделение лицевой панели от механизма розетки
Подготовка проводки для подключения механизма
Зачистка краев проводов для подключения
Подсоединение проводов к розетке
Фиксация механизма розетки в гнезде
Крепление рабочей части розетки в гнезде
Установка лицевой панели розетки
Cпособы переноса точки подключения
Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:
- Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
- Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.
Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.
Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала
Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.
Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.
Разновидности изделий
Накладная розетка
По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:
- внутренние – подойдут, если в квартире скрытый тип проводки;
- внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
- встроенные и накладные – утапливаются в поверхность стены.
Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.
У тройных розеток бывают два типа контактов:
- лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
- пружинные характеризуются повышенной износостойкостью.
Оптимальный материал контактов – латунь.
Подключение двойного выключателя и розетки
Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.
Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.
Как подключить двойную внешнюю розетку?
Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.
5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.
Как последовательно подключить двойные компьютерные розетки?
Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
READ Как подключить lider evg видео
Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.
RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на: • одинарные; • двойные; • терминальные; • комбинированные.
По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.
Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.
Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.
