Дымогенератор для холодного копчения своими руками: устройство и чертежи доступных вариантов

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

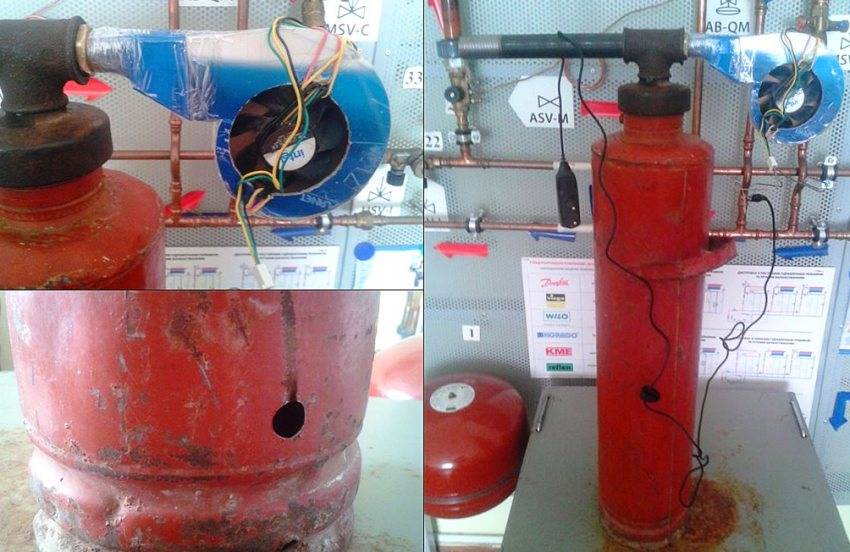

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Watch this video on YouTube

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Чертеж и его детали

Составление чертежа – полезная часть подготовки, и от нее лучше не отказываться. С его помощью вы получите наглядное представление о конструкции, сможете перенести на бумагу выполненные расчеты и пояснения. При изготовлении дымогенератора для холодного копчения своими руками, чертеж с размерами позволит обозначить следующие детали:

• Камера сгорания с круглым или квадратным корпусом. Если это труба, нужен диаметр 90-115 мм, длина 0,5-1 м. В качестве камеры подойдет готовый дымоход из нержавеющей стали, какие продаются в специализированных магазинах.
• Колосниковая решетка. Ее проще всего изготовить из перфорированного металла. Решетка устанавливается в нижней части камеры, над зольником.
• Эжектор. Металлическая трубка подходящего диаметра.
• Вентиляторный блок.

Если вы собираетесь использовать готовый (чужой) проект, необходимо изучить его в целом, чтобы прояснить ряд вопросов. Например, подходят ли вам параметры агрегата, будет ли его мощность (а она зависит от размера) достаточной для ваших потребностей.

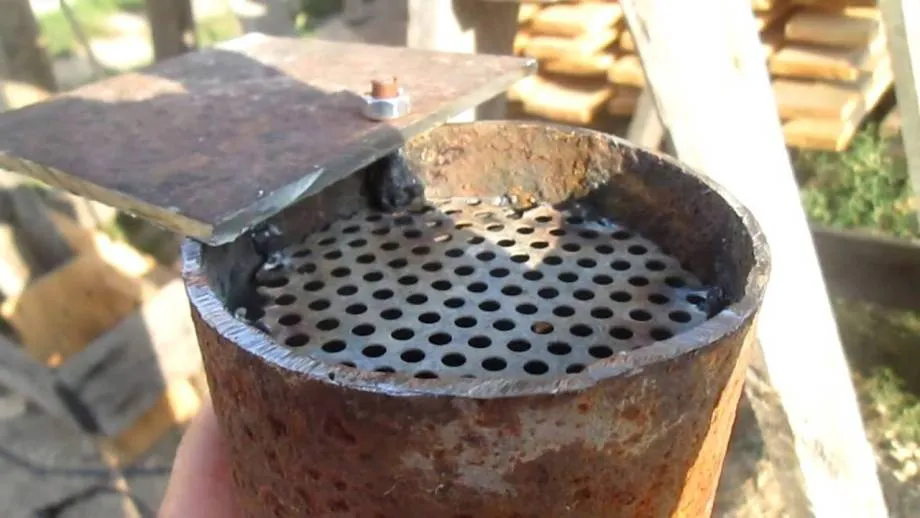

Изготовление колосниковой решетки

Также важно понимать, что указанные на чертеже размеры чаще всего приблизительные, и точно следовать им необязательно. Даже если вы скорректируете заданные параметры, стабильность работы вряд ли будет нарушена.. Чертеж чертежу рознь, и проекты содержат различные дополнительные детали

Например, следующие особенности могут оказаться важными для эксплуатации дымогенератора, сделанного по чертежу:

Чертеж чертежу рознь, и проекты содержат различные дополнительные детали. Например, следующие особенности могут оказаться важными для эксплуатации дымогенератора, сделанного по чертежу:

• Мобильность. Устройство можно перевозить, подключать к различным типам коптилен. Оно компактно, при хранении занимает мало места.
• В моделях со съемным дном проще вычищать золу.
• Гайки-барашки, приваренные к нижней части корпуса, фиксируют конструкцию на земле, делают ее более устойчивой.
• Если эжектор расположен сверху, дым будет плохо проходить через уплотненный слой опилок. В таких моделях внутри корпуса нужно закреплять металлическую спираль или трубку с перфорацией.

Разнообразие моделей дымогенератора

О дымогенераторе из водосточной трубы в следующем видео:

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Устройство дымогенератора для холодного копчения, сделанного своими руками

Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то специальные инструменты. Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:

Самодельный дымогенератор

Схема для дымогенератора холодного копчения своими руками

Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:

Устройство генератора с разными видами эжекции

Эжектор в дымогенераторе

Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.

Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.

Подробнее об этом в видеоматериале:

Компрессор для дымогенератора коптильни: нужен или нет

Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток

Важно, чтобы домашнее устройство не потребляло много электроэнергии и было ремонтопригодным

Важный момент – регулировка интенсивности подачи воздуха. Она поможет правильно подобрать режим и продолжительность копчения

Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от холодильника.

Камера для копчения

Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты

Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс

Самый простой вариант – сделать камеру из двухсотлитровой металлической или деревянной бочки

Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира

Внутри импровизированной камеры приваривают несколько кусков арматуры для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.

Можно изготовить камеру из кирпича или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной

Если камера металлическая, то важно проследить за качеством сварных швов

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Фильтр для изделия

Дым несет в себе много смолы и конденсата, которые при копчении попадают на продукты и негативно влияют на вкусовые качества. Существует несколько типов фильтров с дополнительной камерой и специальной насадкой из бутылок, устанавливающихся на переходную трубу от агрегата к камере коптилки.

В первом случае фильтр для дымогенератора холодного копчения изготавливают из трубы по аналогичным размерам камеры горения. Далее на фильтровом изделии внизу на крышке просверливают отверстие и нарезают резьбу. Берут металлическую крышку резьбовую, в центре которой сверлят дыру, а затем прикручивают ее к дну шурупами или просовывают болты и закручивают гайки. Достаточно просверлить 2-3 отверстия. К крышке прикручивается стеклянная банка – и конденсатор сделан.

В фильтровальную камеру помещается стержень, на котором располагаются с одинаковым расстоянием между собой 5-8 круглых пластин с мелкими отверстиями. Поверх стержня кладется стальная сетка для чистки посуды. Далее корпус закрывается крышкой.

Во втором случае дымоходная труба изготавливается зигзагообразной формы, а в середине канала монтируется бутылка, внутри которой помещены днища от пластиковой тары с вырезанными мелкими отверстиями. Эти дыры не должны совпадать друг с другом – наоборот, направлять отверстия следует в хаотичном порядке. В таком случае дым не пойдет по прямой, а будет врезаться в дымовой канал с множественными углами и препятствиями в бутылке.

В пластиковой емкости будет собираться конденсат, поэтому к низу тары припаивают переходник с резьбой и прикручивают бутылку объемом 1 л. Такая конструкция не только очистит дым от смолы, но и будет избавлять дым от конденсата.

Схематические чертежи и рабочий инструмент

Процедуру сборки получится сделать проще, если детально рассмотреть чертежи образователя дыма. В схеме нужно отобразить корпус аппарата формой круга или квадрата.

Длительность использования прибора обуславливается выбором сырья для корпуса, для этого можно взять нержавеющую либо оцинкованную сталь. Для стенок прибора устраивается хорошая герметизация.

Если сделать наоборот, дым начнёт выходить в окружающий воздух

В схему важно включить эжектор с габаритами, ко всему нужен компрессор. Для устроения своими силами агрегата по выработке дыма, нужны будут следующие материалы и инструментарий:

• труба стальная, d – 10 см;
• пластмассовый гофр – длиной не больше 3 м., или можно взять металлорукав;
• компактный компрессор, подходит для аквариума;
• кусок металлической трубы, расстоянием 40 см, d – 2,5-4 см;
• стыковка для фитинга, обладающая диаметром, сходным с дымовым каналом;
• пускатель и электрические провода;
• термометр.

Для работы следует подготовить инструментарий: сварочный агрегат, болгарка. Хорошо обладать навыками работы с этим инструментарием, чтобы в ходе процедур по сборке образователя дыма не вышло травмирования и, чтобы выполнить всё как надо и тщательно.

Чертежи схемы самодельных дымогенераторов

Нужно только следовать инструкции и выполнять по очереди все этапы подготовки и сборки.

Размеры самодельного дымогенератора могут быть самые разные. Подбирать их нужно в зависимости от размеров коптильной камеры.

Чем больше камера, тем больше должен быть генератор, чтобы вырабатывать большее количество дыма.

Из огнетушителя

Главными преимуществами применения ненужного огнетушителя есть то, что он герметичный и обладает, в принципе, нужными размерами. На полной закладке такое самодельное устройство может проработать примерно 12 часов.

Из газового баллона

• Баллон очищается от остатков газа. Затем кран нужно полить водой кран и отпилить его, используя для этого ручную ножовку.
• После этого стоит приварить к баллону небольшие ножки, что сделает готовый дымогенератор более устойчивым.
• Для того, чтобы вырезать дверки, используется резак или болгарка. В нижней части будет находиться дверка меньшего размера – поддувало. Верху баллона делается большая дверка. Сквозь нее внутрь конструкции нужно будет поместить колосник. Также это отверстие будет использоваться для подачи топлива в дымогенератор.
• На месте вентиля приваривается небольшой отрезок прочной трубы. Его максимальная длина не должна превышать семь сантиметров.
• Последний этап сборки устройства – это накручивание эжектора. С одной стороны к данному элементу необходимо подключить дымохода, а с другой – компрессор.

Из консервных банок

Две консервные банки большего размера соединяются между собой с помощью небольшой полоски оцинковки, максимальная ширина которой составляет 5 см. Достаточно обернуть вокруг стыка полоску и обернуть ее большими хомутами

Таким же образом фиксируется и меньшая банка, но важно, чтобы ее днище было вверху

В это же место крепится тройник. С одной его стороны нужно прикрутить патрубок, длина которого составляет примерно 15 сантиметров. С другой стороны крепится штуцер-елочка. Затем пропускается медная трубка. В качестве источника воздуха можно использовать компрессор от аквариума.

Схема фрикционного дымогенератора

В случае использования подобной конструкции, дым будет поступать в коптильную камеру за счет силы трения. Состоит фрикционный дымогенератор из электрического двигателя и цилиндра, изготовленного из стали, который имеет ребристую или рельефную поверхность. Также в конструкции присутствует прижимная система и узел подачи древесины, дымоходный канал и система охлаждения.

Электрический двигатель может вращаться со скоростью 40-60 оборотов в секунду. Для этого используется ременная или шестеренчатая передача. К цилиндру обязательно прижимается небольшой брусок из дерева. За счет того, что появляется сила трения, зона контакта начинает постепенно нагреваться. Древесина выделяет определенное количество дыма, который сквозь дымоходный канал попадает в камеру копчения. Для того, чтобы древесина не начала гореть, конструкция обустраивается системой охлаждения вала.

Спиральный дымогенератор

Изготовление подобной установки достаточно простое. Сделать ее можно по простой схеме, которую без проблем можно найти в Интернете и по представленной ниже инструкции.

• Охладитель собирается в самом корпусе будущего дымогенератора. В качестве корпуса подойдет труба с диаметром 10 см и длиной полметра.
• Для оси стоит подготовить трубу, диаметр которой составляет 4 см.
• Стальные кольца подойдут для витков шнека. Их наружный диаметр не должен быть более 10 см, внутренний – 4,5 см.
• Кольца разрезаются с одной стороны, а полученные витки дальше надеваются на подготовленную заранее ось.
• Совершенно все детали, которые будут использоваться в изготовлении конструкции, нужно скреплять электрической сваркой. После этого в корпус дымогенератора помещается шнек.
• Последней приваривается крышка. Дымоход нужно подсоединить с одной из сторон полученной конструкции.

Минидымогенератор походный

• На дно, например, котелка нужно положить опилки или щепу. Если дымоход будет использоваться во время похода, то подойдут небольшие веточки, которые обязательно предварительно очищаются от коры.
• Практически возле верха емкости устанавливается решетка, на которую и кладутся подготовленные продукты. В том случае, если нет никакой решетки, то можно воспользоваться крышкой от котелка. Продукты привязываются к ручке крышки и она в перевернутом виде кладется на котелок.
• Дальше котелок нужно подвесить над небольшим огнем хотя бы на несколько часов.

Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим

Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы

Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.

Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм

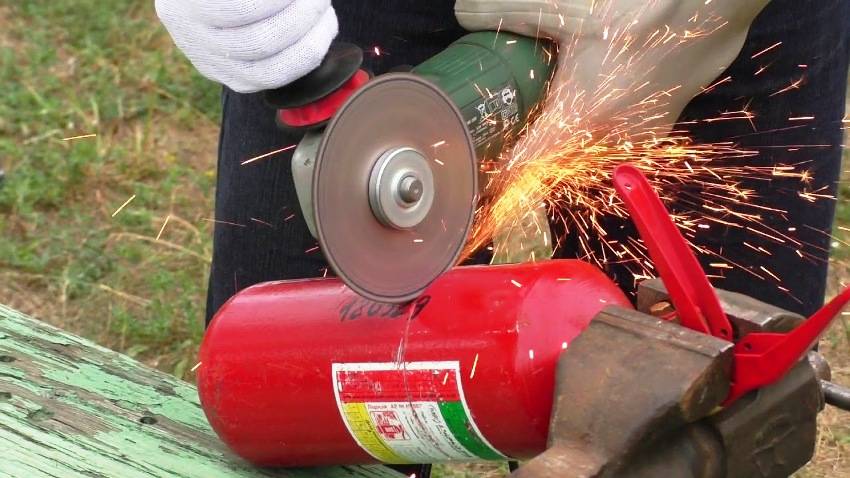

Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.

После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.

Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.

Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник

Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Преимущества готовых вариантов

Сделать генератор самому – задача непростая. Для этого нужны определенные навыки, материалы, время. Поэтому многие не решаются пойти на такой шаг, а покупают готовый электрический дымогенератор. Такие устройства очень популярны, поскольку обладают такими достоинствами:

• высокая производительность;
• малый расход электроэнергии, который сравним с уровнем потребления включенной лампы накаливания;
• в термокамере осуществляется очищение дыма, в результате чего смолистые вещества оседают на стенках, а затем удаляются;
• обеспечивается полное сгорание опилок;
• удобство обслуживания;
• высокая надежность устройства.

Все это обеспечивает востребованность приборов и высокую результативность процедуры. Далее рассмотрим несколько моделей готовых вариантов.

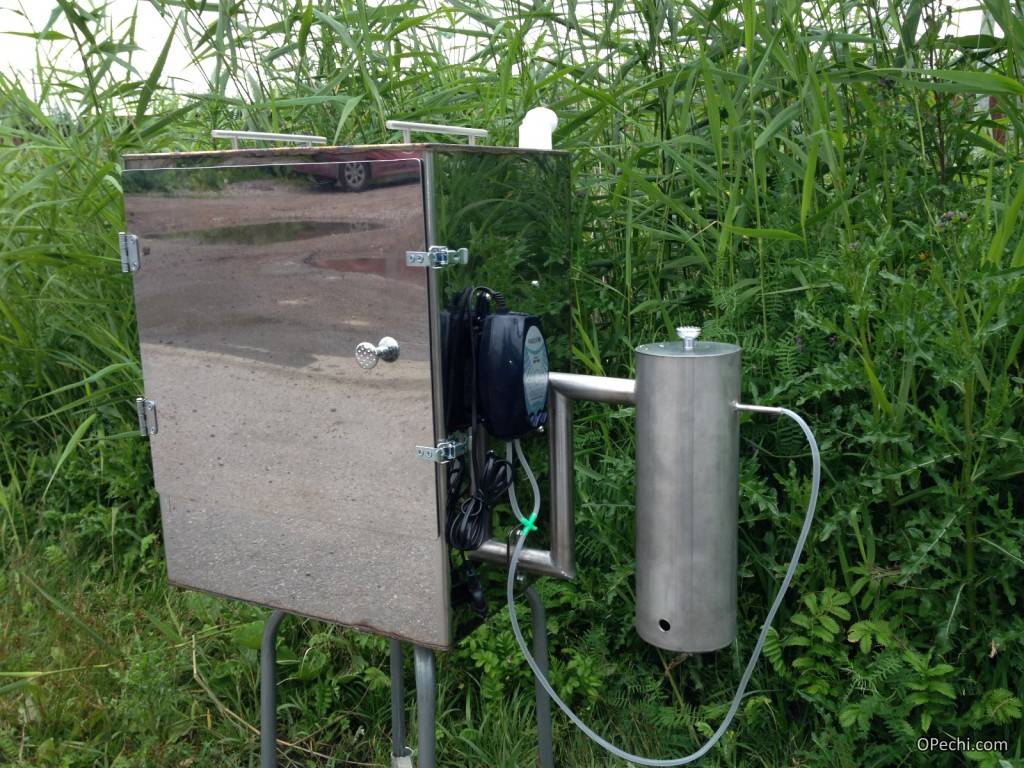

Готовая коптилья с дымогенератором

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см

Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
2. в него вставляется вентилятор и закрепляется скотчем;
3. в крышке проделывается отверстие для соединительной трубки;
4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

• глицерин – 15%;
• спирт – 10%;
• дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.
