Двутавровые балки – способы крепления к стенам и к коньку
Двутавровые балки используют при возведении каркасных строительных объектов и при оборудовании нестандартных перекрытий. В нашем случае это дом без потолка. Почему двутавр? Потому что такое соединение отличает высокая прочность и жесткость конструкции. А дерево легко обрабатывается вручную или электроинструментами. К тому же бо́льшую часть элементов можно собрать на грунте, и поднимать каждый узел отдельно для последующего крепления в общей схеме стропил.
Самые распространенные способы крепления стропильных ног к стенам здания:
- На мауэрлат. До крепления стропильных ног к мауэрлату на ноге снизу прорезается паз, чтобы брус не соскользнул с балки. В мауэрлате также делается встречный паз, чтобы элементы входили друг в друга;
- Крепление к балкам перекрытия на зуб с упором или на зуб с упором в шип. Крепят стропила в один зуб при крутом уклоне ската — более 35˚. В нижней части стропила вырубывается зуб и шип, а в балке высверливается или вырезается гнездо в размер шипа глубиной ≤ 1/3 или 1/4 толщины стропила, иначе конструкция будет слабой. Врезка делается с отступом от конца балки на 250-400 миллиметров, чтобы не появились непредвиденные сколы или трещины. Возможность сдвигания соединения в сторону нивелируется одновременным созданием зуба и шипа;
- Крепление с применением затяжки и бруса. Конструкция состоит из бруса (доски) которым скрепляют между собой встречные стропила при жесткой фиксации верхних концов стропильных ног. Такой способ обеспечивает треугольник без распорок, углы треугольника крепят к стенам;
- Крепление к верхним торцам стен. Способ использует балки перекрытий, которые устанавливаются вместе со стропильными ногами перпендикулярно поверхности стен. Метод хорошо при обустройстве антресольных мансард небольшого веса;
- Фиксация к верхней обвязке. Крепление стропильных ног и балок используется только при абсолютно надежном состоянии стен, так как нагрузка от стропил на стены будет носить точечный характер, а значит, будет в каждой точке во много раз выше, чем при задействовании мауэрлата. Балки перекрытия должны иметь сечение не меньше 50 х 150 миллиметров. Свес кровли обеспечивается длиной выноса балок не менее 550 миллиметров.
Практические рекомендации по монтажу утеплителя
Для примера выполнения работ по утеплению изнутри уже готового чердака, воспользуемся материалом «Knauf insulation Скатная кровля» в рулонной упаковке. Материал высокого качества, с регулярной структурой, не расслаивается, имеет одинаковую толщину по всей площади, отличается мягкостью и приятными тактильными ощущениями. Многие специалисты рекомендуют именно этот материал для выполнения теплозащиты крыши. Поскольку он обеспечивает высокое качество утепления, отвечая требованиям:
- без зазоров заполняет пространство между стропилами;
- обеспечивает качественную (без разрывов и пустот) изоляцию участков сложной формы;
- не меняет свою форму и положение в конструкции в течение всей эксплуатации крыши.
измерить шаг между стропилами
Материал режется на две половинки нужного размера с шириной на 10 миллиметров больше расстояния между стропилами. Это обеспечивает оптимальность прилегания утеплителя к элементам конструкции каркаса крыши. Поскольку крыша уже построена, монтаж утепления начинается с установки плёнки гидроизоляции с учётом рекомендаций по сечению вентилируемого зазора и паропропускной способности плёнки. Если мембрана гидрозащиты не пропускает пар, из брусков устраивается контр обрешётка для обеспечения второго вентиляционного зазора.
Тут следует отдельно акцентировать особое внимание на необходимости тщательной герметизации стыков плёнок гидро- и пароизоляции. Для надёжной герметичности, края полотен, уложенных внахлёст на 3−5 сантиметров, обязательно проклеиваются специальным бутил-каучуковым или акриловым скотчем. Помимо того, в обязательном порядке и с особенной тщательностью проводится герметизация мест примыкания изолирующих мембран к окнам, стенам, трубам и другим элементам крыши
Монтаж плёнок ведётся с небольшим провисанием, для обеспечения их сохранности. Для того же расстояние между внутренней облицовкой и пароизоляцией должно быть не менее 5 см
Помимо того, в обязательном порядке и с особенной тщательностью проводится герметизация мест примыкания изолирующих мембран к окнам, стенам, трубам и другим элементам крыши. Монтаж плёнок ведётся с небольшим провисанием, для обеспечения их сохранности. Для того же расстояние между внутренней облицовкой и пароизоляцией должно быть не менее 5 см.
Уже установленное кровельное покрытие даёт уникальную возможность вести монтаж в любую погоду. Удобный формат материала утеплителя облегчает работы по его монтажу.
Подготовленные половинки матов вставляются враспор между стропильными досками с некоторым запасом прилегания
Производитель гарантирует отсутствие сползания при порядке монтажа, что важно, ведущегося снизу вверх. Установка ведётся с переменным шагом, не допуская сквозных стыков между матами. После установки первого слоя утеплителя, для устранения «мостиков холода» рекомендуется выполнить дополнительный слой, перекрывающий все стыки матов в первом слое

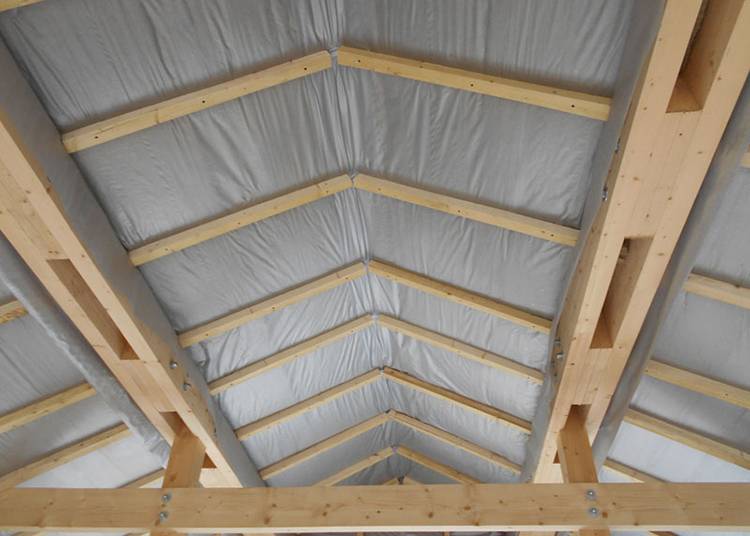

Выполняется крепление пароизоляционного слоя. Он не даст образовываться конденсату внутри конструкции. По каркасу, подготовленному для установки гипсокартонных или гипсоволокнистых листов выполняется стандартный монтаж отделки ГКЛ. Правильно выполненный монтаж наряду с комфортным температурным режимом, позволит обеспечить максимальный срок эксплуатации крыши при минимуме средств на её обслуживание
После установки первого слоя утеплителя, для устранения «мостиков холода» рекомендуется выполнить дополнительный слой, перекрывающий все стыки матов в первом слое. Выполняется крепление пароизоляционного слоя. Он не даст образовываться конденсату внутри конструкции. По каркасу, подготовленному для установки гипсокартонных или гипсоволокнистых листов выполняется стандартный монтаж отделки ГКЛ. Правильно выполненный монтаж наряду с комфортным температурным режимом, позволит обеспечить максимальный срок эксплуатации крыши при минимуме средств на её обслуживание.
Функции теплоизоляции
Утепление крыши – важный технологический процесс, оптимизирующий распределение тепла внутри дома. Температура в большинстве регионов России не позволяет обойтись без этой процедуры. Теплоизоляция заключается в монтаже материала, имеющего низкую теплопроводность на скаты крыши для того, чтобы предотвратить остывание подкровельного помещения. Помимо этого, термоизоляция крыши выполняет следующие функции:
- Снижает амплитуду температурных колебаний, которая оказывает деструктивное влияние на кровельный материал.
- Выполняет шумоизоляционную роль, снижая резонирующую способность кровли. Это значит, что во время дождя и града, теплоизоляция гасит звуки падения капель, усиленные кровельным материалом.
- Предотвращает образование ледовой корки на крыше. В зимнее время, когда на кровле скапливается снежная шапка, нижний слой снега подтаивает из-за тепла, исходящего из-под крыши, и превращается в лед. Ледяная корка увеличивает нагрузку на стропильную систему и трудно очищается.
- Защищает подкровельное помещения от чрезмерного нагревания в солнечные дни, так как утепление дома работает в обе стороны. То есть оно не выпускает тепло наружу и не впускает изнутри.
Наружная теплоизоляция ската
Утепление скатов изнутри
Обратите внимание! Перед тем как утеплить крышу дома, позаботьтесь о вентиляции. Ведь использование утепляющих материалов, накапливающих в себе влагу, провоцирует образование плесени и подгнивания деревянного стропильного каркаса
Без организации принудительной циркуляции воздуха термоизоляция крыши станет причиной преждевременного разрушения крыши.
Как построить крышу своими руками
Общая инструкция по возведению крыши своими руками выглядит таким образом:
- Перед тем, как строить крышу, нужно сделать замеры здания;
- Далее идет подготовка всех материалов (в том числе пропитка деревянных элементов антисептиками и антипиренами) и инструментов;
- Начинается работа с установки мауэрлата;
- Далее устанавливается коньковый ригель (при необходимости);
- Потом крепится каркас;
- Конструкция фиксируется и усиливается стойками, подкосами и затяжками;
- На собранный каркас крепится гидроизоляционный слой и обрешетка;
- Далее проводятся необходимые работы для обеспечения хорошей вентиляции подкровельного пространства;
- Потом устанавливаются капельники;
- Последний шаг – монтаж материала, выбранного для покрытия кровли.
Конструкция вальмовой крыши с опиранием стропил на балки перекрытия
Вальмовая крыша — это четырехскатная кровля. Такая конструкция представляет собой более функциональное решение по обустройству двухскатной кровли. Вальмами называют наклонные треугольные плоскости на поверхности кровли.
Треугольные вставки делают скаты по бокам крыши равнобедренными трапециями, примыкающими к верхнему коньковому брусу своими основаниями.
Преимущества вальмовой формы:
- Привлекательный внешне дизайн, оригинальный и всегда уникальный стиль оформления крыши;
- Высокая механическая прочность стропильной системы. Вальмовая крыша способна выдержать любые нагрузки – вес осадков, ветер, векторные усилия сжатия-растяжения при перепадах температур;
- Внутри такой конструкции всегда можно организовать антресольный уровень – своего рода подвесную мансарду.
Обратите внимание: высокая цена и сложный строительный процесс почти не оставляют выбора домовладельцу при попытках сэкономить – все равно придется обратиться в строительную компанию, к профессионалам. Сложные расчеты, кропотливая сборка, необходимость проведения испытаний конструкции – все это под силу только узкопрофильным специалистам
Материалы для наружной теплоизоляции
Для утепления кровли можно использовать как классические, так и инновационные теплоизоляторы
Для утепления кровли можно использовать как классические, так и инновационные теплоизоляторы. При проведении наружных работ необходимо помнить о том, что для вентилируемости подкровельного пространства между кровельным материалом и теплоизоляционным слоем необходимо обеспечить вентиляционную прослойку. Создать вентиляционный зазор необходимой высоты, можно набив на брусья стропильной системы деревянные рейки или специальные накладки. При создании вентиляционной прослойки следует помнить о том, что неправильно смонтированный теплоизоляционный слой может мешать свободной циркуляции воздушных масс в подкровельном пространстве.
Для наружного утепления кровли необходимо использовать влагоустойчивые, огнеупорные теплоизоляторы. Не рекомендуется применять ватные утеплители, так как они обладают высокой гигроскопичностью и склонны напитывать влагу в процессе эксплуатации.
Также при утеплении подкровельного пространства необходимо создавать вентиляционные отдушины и вентиляционные каналы, благодаря которым будет производиться циркуляция воздушных масс, предотвращая возникновения конденсата на элементах конструкции.
Как рассчитать толщину теплоизолятора?
Точное определение толщины изоляции влияет на эффективность утепления. Помимо этого, величина позволяет рассчитать нагрузку на потолок. При вычислениях сопоставляют показатели допустимой массы и необходимой тепловой защиты.
Толщину утеплителя определяют по формуле:
Величину R определяют по табличным данным для каждого отдельного региона с учетом особенностей в Нижнем Новгороде данный показатель равен 4,26 м2°С/Вт. Это значит, что при монтаже пеноплекса потребуется слой утеплителя толщиной 12 см.
Для расчета необходимо перемножить показатели 4,26 и 0,038. Последняя величина – коэффициент теплопроводности экструдированного пенополистирола.
Утяжеление поточной конструкции вычисляют, исходя из объема изолятора и его плотности. Первый показатель определяют произведением площади и толщины теплоизоляции, второй – табличное значение.
Минимальную нагрузку на перекрытие оказывает пенополиуретан и эковата, их плотность в пределах 25-60 кг/куб. м. Одним из самых тяжелых утеплителей является керамзит – 180-330 кг/куб. м.
Об утеплении разных видов крыш
Очевидно, что способ утепления будет зависеть от типа крыши. Рассмотрим два варианта – скатные и плоские.
Скатные крыши
Технология утепления скатной крыши будет зависеть от способа использования чердака.
Если он является эксплуатируемым или представляет собой мансарду, то утеплять нужно саму кровлю.
Если чердак не эксплуатируется, утепляют чердачное перекрытие, укладывая утеплитель на него или под ним (на потолке нижерасположенного жилого помещения).
Утеплять кровлю нежилого чердака нецелесообразно: без утепления он будет лучше проветриваться, а значит деревянные стропила прослужат дольше.
Утепление перекрытия никакой сложности не представляет, поэтому мы рассмотрим монтаж теплоизоляцию на кровлю. В данном случае она располагается внутри, а не снаружи, как при утеплении плоской кровли.
В утепленной кровле должно быть несколько слоев (начиная с наружного):
- Кровельное покрытие.
- Вентилируемый зазор.
- Гидроизоляционный материал. Данную функцию можно возложить на рубероид или полиэтиленовую пленку. Если же использовать современный материал – супердиффузионную мембрану, то вентзазор между ней и кровельным покрытием можно не делать.
- Вентилируемый зазор.
- Утеплитель.
- Пароизолирующий материал (если в роли утеплителя выступает минвата).
В этом качестве можно использовать:
- пленку из полиэтилена;
- рубероид;
- пергамин;
- специальные фольгированные пленки: укладываются так, чтобы внутри помещения оказалась фольга, которая будет отражать инфракрасное (тепловое) излучение.
Скатная крыша
Можно применить современную пароизоляционную мембрану, которая выпускает пар из утеплителя, но блокирует его движение в обратном направлении (такую пленку важно уложить правильной стороной). Завершают конструкцию еще один вентилируемый зазор и внутренняя облицовка (в жилых чердаках)
Завершают конструкцию еще один вентилируемый зазор и внутренняя облицовка (в жилых чердаках).
Благодаря наличию продуваемых зазоров влага в виде пара и конденсата в конструкции кровли не накапливается. Воздух в них поступает через специальные отверстия (продухи) в скатном свесе, а выходит — через такие же отверстия под коньком.
Плоская кровля
На плоской кровле теплоизоляцию стараются размещать поверх плиты перекрытия. Если же этого окажется недостаточно, то следует прикрепить к низу плиты, то есть к потолку нижерасположенного помещения, дополнительный утепляющий слой и замаскировать его подвесным потолком.
Утепление поверх плиты осуществляется так:
- На основание укладывают пароизоляционную пленку, заводя ее на парапет на толщину утеплителя. Отдельные фрагменты пленки кладут с нахлестом и проклеивают двусторонним скотчем.
- Далее укладывают специальные жесткие минераловатные плиты.
- Если основание не имеет уклона (это характерно для бетонных плит), поверх основного утеплителя укладывают специальную разновидность минватных плит, обеспечивающую уклон в 1,5%.
- Следующим шагом либо укладывают стяжку, а поверх нее кровельное покрытие (для 1-слойной технологии), либо сразу кровельное покрытие (для 2-слойной).
Некоторые производители выпускают материалы для 1-слойной укладки, другие – для 2-слойной. В первом случае используют плиты с прочностью на сжатие 45 кПа, во втором – плиты с прочностью 70 кПа (нижний слой) и 30 – 35 кПа (верхний слой). 1-слойная схема предусматривает укладку поверх теплоизоляции цементно-песчаной стяжки, для 2-слойной стяжка не требуется
Но нужно учитывать, что в 2-слойном варианте по неосторожности можно повредить 1-й слой во время укладки 2-го
Схема типового утепления плоской кровли
Толщина минватного утепления для жилых зданий на широте Москвы составляет 200 мм, для промышленных зданий – от 140 до 160 мм.
Плиты нужно крепить к основанию, используя для этого специальные т.н. тарельчатые саморезы — к деревянному основанию, или дюбели – к бетонному.
Если приобрести жесткие минераловатные плиты почему-либо нет возможности, можно утеплить плоскую крышу по старинке – керамзитом или пенобетоном.
Если принято решение утеплить перекрытие снизу, то применять можно и обычную минвату в виде гибкого мата: ее настилают на потолок, закрывают пароизоляцией и фиксируют рейками, прикрученными к потолку.
Соединение стропил на коньке крыши
- Стропила соединяются встык. Верхний торец стропильной ноги обрезается под углом, равным углу уклона кровельной поверхности, затем упирают обрезанную балку в другую ногу системы стропил. На этой балке также должен быть вырезан угол по углу ската, но в обратном направлении. Проще и быстрее будет, если заранее создать шаблон из фанеры или картона, так как одинаковых срезов нужно будет делать много — по общему количеству стропил в конструкции. Иногда, чтобы обеспечить в месте упора требуемое напряжение, стропила обрезаются сразу при сборке конструкции. В этом случае одним резом пропиливаются сразу две балки, поэтому оба реза максимально плотно прилягут друг к другу. Следующая операция – соединение стропил длинными гвоздями, скобами, хомутами или другими метизами. В ходе реализации этого метода соединения дополнительно можно использовать стальные или деревянные пластины-накладк. Их крепят на болты на гвозди, которые вбивают в стык;
- Стропила монтируются на прогон конька, поэтому высокая надежность крепления обеспечена. Почти все операции повторяют предыдущий способ, кроме того, что коньковая балка монтируется не так. Часто требуется установка и опорных балок, что ограничивает возможности свободного пользования подкровельным пространством. И внешне система балок выглядит не очень привлекательно. Но такое решение позволяет монтировать каждую пару стропил сразу на месте сборки системы, без предварительной подготовки и заготовки шаблона. Верхний торец стропильной балки при таком монтаже будет упираться в конек, нижний конец будет опираться на мауэрлат;
- Стропила фиксируются на конёк внахлест. Фиксация похожа на технологию предыдущего решения, но верхний торец стропильной ноги крепится внахлест, а не встык. Стропило примыкает к мауэрлату и коньку не торцами, а боками. Крепление проводится при помощи болтов или шпилек.

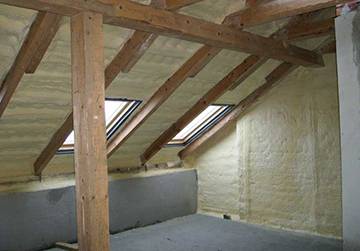

Утепление пенополиуретаном
Технология утепления чердака пенополиуретаном сильно отличается от применения пенопласта, минеральной ваты или сыпучих материалов. Данный метод отлично подходит не только для обычных крыш, но и для мансарды. При условии, что на чердаке не будет обустраиваться жилая комната, утеплять следует исключительно перекрытие крыши. Перед началом процесса балки с досками желательно увлажнить. Это позволит повысить их адгезионные свойства. Затем между балок напыляется тонкий слой пенополиуретана.
Напыляемый утеплитель
Утеплять скаты крыши нужно только в том случае, если размеры чердака позволяют обустроить в нем жилую комнату. В таком случае напыление пенополиуретаном начинать следует с нижней части крыши, медленно поднимаясь вверх к коньку. Напылять материал нужно между стропилами, чтобы нижние слои после застывания служили опорой для верхних уровней.
Утепление пенополиуретаном
Подобные технологии утепления позволяют создать невентилируемое и полностью герметизированное помещение. Пенополиуретан при этом сохранит тепло внутри здания в зимний период, а летом не даст крыше перегреться. Но помещение все равно должно получать приток свежего воздуха, хоть и минимальный. Поэтому над монтажом вентиляционной системы все-таки нужно подумать.
Голосование пользователей
Какую минеральную вату «Роквул» вы выберете или посоветуете?
«Лайт Баттс»
38.46
%
(
5
)
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
Необходимость утепления кровли
Как утеплить крышу, чтобы существенно снизить теплопотери дома? Прежде всего, требуется правильно подобрать материалы для утепления и точно придерживаться технологии монтажа. Качественно утепленная крыша на 15% повышает теплоэффективность дома, позволяет превратить мансарду в помещение, пригодное для круглогодичного проживания.
Наиболее высокие требования предъявляются к утеплению крыши жилой мансарды домов, расположенных в районах с холодными зимами. Кровельный пирог летних мансард или эксплуатируемых чердаков может включать более тонкий слой теплоизоляции. Крыша, под которой расположен неэксплуатируемый чердак, обычно не утепляется – теплоизоляция монтируется на пол чердака или потолок жилых помещений. Не утепленный нежилой чердак хорошо проветривается, что предотвращает загнивание деревянных элементов каркаса крыши.
При монтаже скатных и плоских кровель используются разные способы утепления крыши.
Схема внутреннего утепления
Своеобразный пирог представляет собой качественное утепление крыши изнутри, состоящий почти во всех случаях из трех основных слоев:
- Гидроизоляция
- Теплоизоляция
- Пароизоляция
Однако основу всей конструкции составляет стропильная система, которая будет выполнять роль базирующего звена. Внутрь нее проще всего закладывать теплоизоляционный слой.
Правильно подобранные материалы для каждого из слоев пирога – основа качественного утепления
Рынок богат различной продукции, однако не стоит обращать внимание лишь на дешевые варианты, отдавая предпочтение золотой середине
Основное предназначение гидроизоляционного слоя – защитить утеплитель от попадания из вне влаги. Она, накапливаясь внутри него, разрушает структуру материала и приводит его в негодность. Задача пароизоляционного слоя заключается в том, чтобы не пропускать поднимающие вверх пары.
Для защиты от влажных сред применяют специальные мембранные или пленочные материалы. Показатели проницаемости у первых лучше, однако их рыночная стоимость дороже. Так как обеспечить полную герметизацию утеплителя не получится, необходимо предусмотреть вентиляционные зазоры и швы.
ТОП-3 марки минеральной ваты «Роквул»
| Фото | Название | Рейтинг | Цена | |
|---|---|---|---|---|
| #1 |  | Wentirock Max | 99 / 100 5 — голосов | |
| #2 |  | «Конлит» | 98 / 100 2 — голоса | |
| #3 |  | «Лайт Баттс» | 97 / 100 3 — голоса |
Какую минеральную вату «Роквул» вы выберете или посоветуете?
Принять участие в опросе
№1. Wentirock Max
Это минвата в виде матов, предназначенная для применения при утеплении ограждающих стен, высоких перегородок и наружных стен с последующей облицовкой в виде стекла, камня, профнастила. Стоимость минваты Wentirock Max — от 600 руб. за 1 кв. м при габаритных размерах 100 х 60 х 10 см.
Wentirock Max
№2. «Конлит»
Такое название носят плиты и фасонные изделия. Выпускаются в двух вариантах – с алюминиевой облицовкой и без нее. Некоторые изделия отделаны слоем из стекловолокна. Этот вид продукции предназначен для монтажа на объектах, к которым предъявляются повышенные противопожарные требования. Чтобы зафиксировать плиты «Конлит» на облицовываемую поверхность, потребуется дополнительно купить предназначенный специально для этого клей.
«Конлит»
№3. «Лайт Баттс»
Это легкие водоотталкивающие теплоизоляционные плиты, которые не дают усадки и легко монтируются. Стоимость минваты марки «Лайт Баттс» зависит от ее толщины (5 или 10 см) и размеров плит и варьируется от 450 до 565 руб.
«Лайт Баттс»
Сыпучие
Происхождение всех засыпных материалов для утепления природное, поэтому сыпучие утеплители экологически безопасны. Для холодной крыши используются утеплители:
- вермикулитовый гравий;
- глина;
- древесные опилки, стружка;
- керамзит.
Сыпучие утеплители
Сыпучие стройматериалы имеют целый ряд преимуществ, из-за которых активно используются при утеплении. К ним относятся:
- продолжительный срок эксплуатации;
- высокая степень огнеупорности (даже опилки, перемешанные с глиной, отлично противостоят огню);
- сыпучие материалы неплохо пропускают водяной пар.
Природные утеплители – достаточно недорогой материал. Но это понятие относительное, так как для создания теплоизоляционного слоя, равноценного 5-сантиметровому слою минеральной ваты, нужно засыпать вдвое больше керамзита.
Полимеры
Лидером по теплоизоляционным показателям являются полимерные утеплители. Среди главных преимуществ материалов стоит выделить следующие:
- низкий процент пропуска влаги. Это достигается за счет закрытых воздушных пор;
- высокая прочность материалов, производимых в плитах. Речь идет о полимерных утеплителях на основе полистирола;
- рулонный вспененный утеплитель покрывается тонким слоем алюминия. Это нужно для отражения инфракрасных лучей. Но такая продукция стоит на порядок дороже;
- простота монтажа. Утеплить потолок рулонным полимером или пенопластом достаточно просто;
- стоимость полимерных утеплителей на порядок ниже, чем других групп материалов. Лидирующую позицию занимает пенопласт. К тому же он очень легкий и простой в монтаже.
Напыляемый утеплитель
Калькулятор расчета утепления потолка в доме с холодным чердаком
Перейти к расчётам
Укажите запрашиваемые данные и нажмите«РАССЧИТАТЬ ТОЛЩИНУ УТЕПЛЕНИЯ»
Выбранный тип утеплителя
— плиты LOGICPIR ТехноНиколь
— пенополиуретан напылением
— эковата — машинное мокрое нанесение
— эковата — сухая засыпка в полость
— минеральная вата базальтовая
— стекловата
— плиты пенополисторола XPS
— пенополистирол беспресованный (белый пенопласт)
— керамзит средней фракции- засыпка
— перлитовый песок вспученный
— вермикулит вспученный
— пеностекло гранулированное
— шлак гранулированный
— опилки сухие
— смесь ипилки+глина
— смесь опилки + гипс (известь)
— смесь опилки + цемент
Значение нормированного сопротивления теплопередаче (по карте для вашего региона, для перекрытий)
МАТЕРИАЛ И ТОЛЩИНА ПЕРЕКРЫТИЯ (если есть)
Материал перекрытия
плита железобетонная монолитная плита железобетоная пустотная дерево натуральное фанера клееная лиcты OSB панели ДСП МДФ
Толщина перекрытия, мм
1000
Предполагается ли обшивка (отделка) потолка в помещении?
— нет, потолок не будет обшиваться (отделываться)
— да, планируется обшить (отделать) потолок
Материал отделки (подшивки)
гипсокартон вагонка натуральная дерево натуральное пробка натуральная фанера клеенная лиcты OSB панели ДСП или ДВП, вагонка на их основе панели МДФштукатурка на цементно-песчаной основе штукатурка гипсовая
Толщина отделки (подшивки), мм
Предполагается ли настил сплошного чердачного пола?
— нет, настил пола не планируется, или он будет не сплошной
— да, планируется настелить сплошной чердачный пол
Материал настила
дерево натуральное фанера клеенная лиcты OSB панели ДСП или ДВП гипсокартон листы асбестоцементные листы гипсоволокнистые (ГВЛ)
Толщина настила, мм
воздух
Утепление крыши пенопластом
Если деревянные элементы стропильной системы во время кровельных работ не пропитывались антисептиками, это нужно сделать до начала монтажа утеплителей. Пенопласт будет укладываться полностью герметично, состояние древесины имеет большое значение. Обрабатывать можно любым составом, все они довольно эффективно справляются со своими задачами. Разведите пропитку согласно прилагаемой инструкции и пульверизатором обработайте стропила и обрешетку. Желательно пройтись минимум два раза, это исключит пропуски. Если вы первый раз пропитывали крышу слева направо, то второй раз двигайтесь в обратном направлении.
Пропитка для древесины
Шаг 1. Замерьте ширину стропильных ног, от этого параметра будет зависеть толщина пенопласта. Нужно иметь в виду, что толщина любого утеплителя должна быть не менее 10 см, конкретные значения зависят от климатической зоны расположения зданий. Если минимальная толщина утеплителя больше ширины досок, то к ним следует прибыть рейки и таким способом наращивать ширину ниш под утеплитель. В нашем случае ширина досок более 11 см, этого достаточно для плит пенопласта толщиной 10 см.
Замеряется ширина стропильных ног
Шаг 2. Занесите упаковки пенопласта на чердак, распакуйте их.
Упаковки пенопласта
Шаг 3. Снимите размеры ниши, в которую будет вставляться отрезанный кусок пенопласта. Здесь есть два способа действий.
- Снять расстояние между стропилами и сразу отрезать необходимое количество заготовок. Так поступать можно лишь в том случае, когда расстояние между стропильными ногами одинаково по всей высоте, а доски идеально ровные.
- Отмерять перед отрезкой каждый лист пенопласта. Такой метод отнимает немного больше времени, зато не будет проблем во время установки пенопласта на место. Для избежания проблем рекомендуется пользоваться этим методом, в конечном итоге он сэкономит время.
Лист прикладывается к месту установки
Шаг 4. Приложите к меткам ровную рейку или уровень и острым строительным ножом отрежьте излишки. Всегда давайте запас по ширине примерно один сантиметр. Пенопласт легко сжимается, вставить его в нишу можно без усилий. Зато лишняя длина решает две проблемы: уменьшает количество и размер щелей и упрощает окончательную фиксацию утеплителя – он не выпадает под собственным весом.
Резка пенопласта
Резать пенопласт нужно внимательно, не тяните нож постоянно на себя, так могут появиться заусеницы и, как следствие, неровные рваные края. Лезвие постоянно должно совершать возвратно-поступательные движения вверх/вниз, работать разрешается только идеально острым инструментом.
Шаг 5. Вставьте лист на место и закрепите его саморезами. Нет надобности покупать дорогие специальные, подойдут и обычные. Они используются только для страховки, плита пенопласта удерживается в нише за счет расширения, а потом щели еще запенятся, что усилит прочность фиксации. По длине саморезы должны быть немного больше толщины пенопласта. На лист достаточно пяти саморезов, четыре по углам и один посредине.
Длина саморезов должна превышать толщину утеплителя
По такому же алгоритму заполняйте пенопластом все ниши между стропильными ногами.
Фиксация пенопласта
Все листы пенопласта закреплены
Шаг 6. Запените стыки пенопласта монтажной пеной. Пистолет ведите плавно, старайтесь максимально глубоко подавать пену в щель
Эта работа требует определенного опыта, важно на глаз определять количество пены. Дело в том, что всю выступающую после увеличения объема и затвердевания пену придется удалять, а это лишняя потеря времени и материалов
Опыт появится уже через несколько минут работы, вы сможете правильно выбирать скорость движения пистолета и усилие нажатия в зависимости от размеров щели.
Стыки задуваются монтажной пеной
В потолке саморезы надо вкручивать под небольшим углом. За счет такого положения они будут держать вес пенопласта не только маленькими шляпками, но и всем телом.
При утеплении потолка саморезы вкручиваются под углом
Запенивание стыков на потолке
На этом работы по монтажу утеплителя закончены, можно прибивать к стропилам рейки и на них фиксировать отделочные материалы стен мансарды.
