Примыкание кровли к трубе дымохода: особенности устройства примыкания кровли к трубе дымохода с видео инструкцией

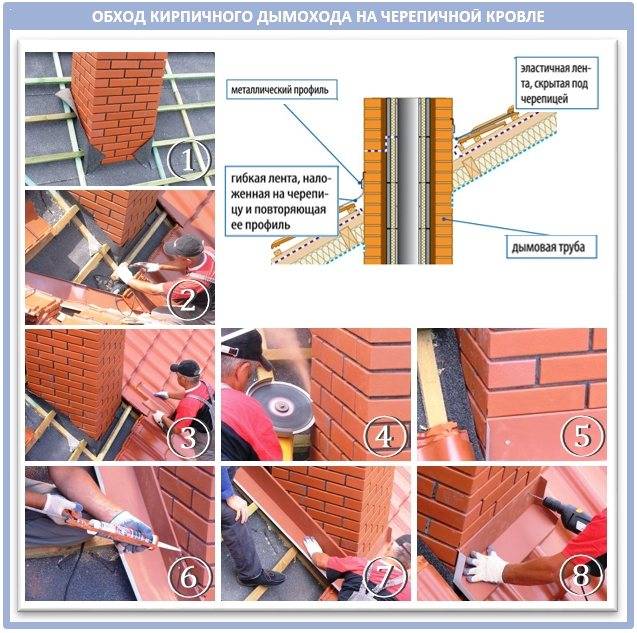

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Вернуться к содержанию

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

  1. Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
  2. Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
  3. Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
  4. Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
  5. Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
  6. Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Аксессуары для кровельной проходки

К дополнительным элементам, которые повышают надежность, функциональность и долговечность кровельного узла, можно отнести обжимные аксессуары, герметизирующие и теплоизолирующие материалы. Например, с помощью покрытия из силикона или полимерных эластичных тканей можно обеспечить изолированную зону вокруг места установки конструкции. Благодаря такому усилению проходка кровельная прослужит дольше и не допустит прохождения в проем влаги и мусора. В некоторых случаях целесообразно использовать и элементы механического укрепления. Такие решения применяют с целью страховки на случай ветреной погоды.

Рабочий процесс – поэтапная технология

Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.

Этап первый – подготовительный

Первоначально следует подготовить все необходимое для последующих работ:

  • Приобрести трубу, если нет в наличии, и огнезащитный материал.
  • Крепежные материалы.
  • Инструмент:
    • Строительный уровень.
    • Сварочный аппарат – в том случае, если трубу придется стыковать.
    • Шуруповерт.
    • Молоток.
    • Лобзик и болгарку.
    • Деревянный брус.
    • Отделочный материал.
  • Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.

Этап второй – подготовка кровли

Теперь переходим к процессу, где уже требуется работать своими руками:

  • Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
  • Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
  • С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
  • Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.

Вместо бруса можно использовать металлический профиль

Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.

В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.

От короба можно отказаться, если приобрести кожух на трубу из оцинковки

Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.

Этап третий – сквозное отверстие

Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:

  • В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
  • Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.

Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок

Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.

Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:

  • Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
  • Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
  • Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
  • Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
  • Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
  • Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.

Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы

Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)

Планки Вака: надежное примыкание

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Традиционная оцинкованная сталь: прочный «галстук»

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Места соединения фартука с профлистом вокруг дымохода уплотняют кровельным герметиком. Снизу и по бокам устанавливают карнизные отводы, направляющие поток осадков на скат крыши.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

  1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
  2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

  1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
  2. Затем обтяните стенки армирующей сеткой;
  3. Завершающим этапом является нанесение штукатурки.

Важно! Прежде, чем замазать первый слой, доведите раствор извести, цемента и шлаковой крошки (или песка) до густоты сметаны, набрызгивайте, не выравнивая. Второе покрытие более плотное, его накладывают мастерком, затирая до получения гладкой поверхности.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

  1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
  2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Асбест содержит в себе опасные для человека канцерогены, поэтому специалисты не рекомендуют использовать его в жилых помещениях.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

  1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
  2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

  • Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
  • Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

Если наружная часть трубы имеет высоту 2 и более метров, она укрепляется дополнительными растяжками

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги. Кровельный дефлектор

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Ремонт примыканий

Если возникает необходимость в ремонте примыканий кровли к элементам кровельной конструкции, то наиболее простым способом является его проведение по методу флэшинга.

При этом используется особая однокомпонентная мастика, которая состоит из битумно-полиуретановых соединений. Она может создавать надежную и долговечную гидроизоляцию и применяется для работы на поверхностях самых различных форм.

Нанесение мастики не требует особой подготовки и специальных знаний или инструментов. К тому же метод очень экономичен по сравнению с традиционным способом ремонта с применением рулонного материала и горячего битума.

Места примыканий можно ремонтировать и другим способом. Он подходит для тех случаев, когда кровельный материал недавно отслоился от стены и находится в хорошем состоянии. Его следует прижать рейкой и зафиксировать саморезами. Участки стыков рейки со стеной надо загерметизировать при помощи полиуретанового герметика.

Изготовление коробов

О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

  • Дрель;
  • Ножницы по металлу;
  • Циркуль;
  • Металлические листы;
  • Саморезы.

Этапы работы:

  1. Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
  2. Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
  3. Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
  4. Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
  5. В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
  6. К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

  1. Ножницы по металлу.
  2. Лист оцинкованный.
  3. Саморезы.
  4. Цыркуль.
  5. Дрель.

Дальнейшая последовательность действий:

  • Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
  • Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
  • Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
  • Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
  • От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
  • Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

В чем сложность обустройства примыкания?

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

  • Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
  • Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

  • Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
  • Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
  • Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
  • Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

Традиционная оцинкованная сталь: прочный «галстук»

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Место вывода трубы на крыше

Перед началом работы обязательно нужно определиться с расположением вывода самого дымохода и вентиляции наверху, ведь от этого напрямую зависит отделка соединения.

В таких случаях трубы выводятся двумя способами:

  • На конек.
    Наиболее выгодной опцией становится конек конструкции крыши. Таким образом снижается возможность появления протечек и появления конденсата, снежных карманов и прочего. Но здесь есть и большой недостаток — нарушение целостности балки. Если же вентиляция и дымоход выводятся через конек, то для работы понадобится лишь заделать соединение герметиком на силиконовой основе, а потом обшить все фартуком.
  • В 50-70 см от конька.
    Здесь плюсом является то, что этот способ так же уменьшает возможность образования протечек и снежных карманов. Настолько большое расстояние помогает стропильной конструкции сохранять свою полноценную функциональность. Для защиты соединения понадобятся эластичные проходки, а также доборные компоненты для создания фартука.

Вам придется запомнить один момент: если трубы находятся низко по скату крыши, то и усилий для гидроизоляции стыка понадобится намного больше.

Схемы вывода дымохода через перекрытие и крышу

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
