Электродный котел своими руками для отопления дома: пошаговый процесс изготовления и монтажа

Пошаговая инструкция установки электрокотла

Как правило, электрокотлы используются комплексно в сочетании с твердотопливными или газовыми. В первом случае твердотопливный котел выполняет нагрев дома до заданной температуры, а электрический ее поддержание на комфортном уровне. Во втором случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответствующего сниженного тарифа, обогрев дома осуществляет электрический котёл, а днём газовый.

Правильное подключение электрокотла в систему отопления выполняется следующим образом:

• Согласно ранее разработанному плану в помещении отмечается место установки котла;
• Выполняется разметка на стене. Для этого электрокотёл со снятой передней панелью предварительно устанавливается на место монтажа, выравнивается при помощи водяного уровня. Места установки крепежей отмечается через технологические отверстия
• Котел навесной устанавливается на высоте не менее 1,5 м от уровня пола для более удобного обслуживания;
• Крепежные элементы выбираются в зависимости от материала стены. Как правило, это пластиковые дюбеля со стальными винтовыми крюками в качестве анкеров. Однако некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стены. В этом случае допускается применение дюбеля бабочка;
• Установка заземления. Один из ключевых этапов монтажа электрокотла. Некоторые модели не будут включаться без заземления, а у других загорается сигнальный индикатор. Для обустройства заземления необходимо вбить в землю несколько арматурных штырей и соединить их между собой металлической пластиной. Нулевой провод от электрокотла необходимо подсоединить к этим штырям.
• Подключение электропитания. Электрический котёл необходимо подключить через собственную линию электроснабжения, подсоединённую к отдельному вводному автомату;
• От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить непосредственно рядом с котлом.
• Подключение котла к системе отопления выполняется через входящий и исходящей патрубок. У некоторых моделей оба вывода расположены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
• К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Расположение ротора должно быть строго горизонтальным. Расположение на обратке предпочтительней, чем на подаче, так как высокая температура теплоносителя негативно влияет на рабочие элементы насоса и снижает его долговечность;

• Перед насосом устанавливается фильтр грубой очистки «грязевик». Монтируется так же горизонтально отстойником (ответвление с фильтрующей сеткой) вниз;

• К трубе обратки врезается ответвление для расширительного бачка. Он компенсирует температурное расширение теплоносителя, вмещая в себе определенный объем воды;
• Установка группы безопасности, состоящей из предохранительного (срывного) клапана, манометра и клапана для стравливания воздуха выполняется на трубе подачи. Через небольшое ответвление. Группа безопасности должна находиться в максимально высокой точке системы отопления для своевременного удаления воздуха.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Общее описание и устройство

В качестве теплоносителя в таких котлах отопления выступает подготовленная вода. Прежде всего, она должна иметь определенное процентное соотношение соли, указанное в паспорте оборудования. В целом электродные котлы имеют несложную конструкцию и принцип действия их максимально прост. Общая конструкция и механизм работы электродного аппарата заключается в следующем:

• Котел выполнен в форме металлической трубы, покрытой слоем полиамида – современным изоляционным материалом.
• Одна сторона такой трубы заглушена, во вторую вставлены электроды, которые изолируются от корпуса агрегата специальными гайками из полиамида.
• Напряжение подается через специальные клеммы, при этом ток проходит через теплоноситель – воду.
• Под воздействием электрического тока ионы начинают двигаться: отрицательные направляются в сторону положительного электрода, а положительные – стремятся к отрицательному элементу.
• В результате такого движения ионов и происходит быстрый нагрев теплоносителя.

• Секрет быстрого нагревания жидкости заключается в частой (50 раз в секунду) смене полярности электродов.
• Благодаря циркуляции теплоносителя электроды постоянно охлаждаются, что обеспечивает им большой срок службы.

Разновидности электродных котлов

В зависимости от вида подключения такое отопительное оборудование разделяется на следующие виды:

1. Однофазные. Такие аппараты применяются для отопления частных жилых домов. Заводские системы имеют небольшие размеры: длина колеблется в пределах 50–60 см, диаметр обычно составляет 32 см. Номинальная мощность заводского котла от 2 до 6 кВт.
2. Трехфазные котлы применяются для промышленного использования. Потребляемая мощность котлов составляет 9–50 кВт, что позволяет обогреть площадь до 1500 м?.

Комплектация современных моделей отличается от стендовых аналогов. Сегодня заводские модели оборудуются:

• Электронными системами управления.
• Блоком защиты оборудования от скачков напряжения в электросети.
• Блоками автоматического запуска.
• Более современные и дорогостоящие электродные котлы снабжаются дистанционным управлением при помощи контроллера.

Производители электродных котлов

Несмотря на относительную новизну и не распространенность таких электрокотлов, на отечественном рынке присутствуют несколько зарубежных фирм, поставляющих такую продукцию:

Среди отечественных производителей лидирует два бренда:

1. ТМ «Галан» – абсолютный лидер, предлагающий широкий модельный ряд от миниатюрных домашних моделей до агрегатов, способных отопить 1600 м кв. площади.
2. Второй идет компания «Кетон», предлагающая отопительные системы, использующие несгораемые электроды собственной разработки.

Расчет мощности

При выборе котла нужно учитывать параметры отапливаемого помещения, а также объем теплоносителя в системе. Опытным путем определено, что 1 кВт мощности котла способен поддерживать комфортную температуру в помещении 20 м кв. с системой отопления не более чем 40 литров.

Основные характеристики пиролизных котлов

Основными чертами котлов, работающих на технологии пиролиза являются следующие:

1. Возможность изготовления из недорогих конструкционных материалов.
2. Длительное время одного цикла пиролиза, достигающего около 30 часов,
3. Полная взрыво и пожаро-безопасность.
4. Простота конструкции, доступная для самостоятельного изготовления.
5. Широкий спектр используемого древесного топлива (от классических дров до пеллет).
6. Высокая экологичность котлов, низкое количество продуктов сгорания.

Как часть нужно подкидывать дровишки?

В обычную печь вам придется загружать топливо минимум через каждые два часа. Причиной этому является большая интенсивность горения топлива в печах такой конструкции. Большая часть тепла при этом в прямом смысле «вылетает в трубу». КПД таких котлов минимален, кроме того, в нем остается много остатков, которые приходится регулярно выгребать.

Конструктивные составляющие электрического теплогенератора

Электрокотёл собранный своими руками, чаще всего, представляет собой ёмкость типа металлической трубы. Основным элементом такого теплогенератора является ТЭН. Использование дополнительного оборудования – датчиков и регуляторов – облегчает эксплуатацию самодельного агрегата и повышает уровень его безопасности.

Наиболее простым вариантом является установка ТЭНа непосредственно в отопительную систему. Основные требования в данном случае – труба, в которой монтируется ТЭН, выполняется съёмной и должна иметь больший диаметр, чем остальные трубы. Возможность снимать трубу пригодится в случае необходимости замены нагревательного элемента.

Внимание! Обеспечить эффективную эксплуатацию системы может только отдельно стоящий агрегат. Электрический котёл, предназначенный для обогрева небольшого дома с двумя-тремя комнатами, может изготавливаться из отрезка стальной трубы длиной 500 мм и диаметром 219 мм. С обеих сторон труба заваривается стальными крышками

Верхняя крышка должна иметь отверстие, предназначенное для подсоединения трубы отопительной системы, по которой горячий теплоноситель поступит к радиаторам. Для охлаждённой воды, поступающей из обратной трубы, отверстие предусматривается внизу сбоку аппарата

С обеих сторон труба заваривается стальными крышками. Верхняя крышка должна иметь отверстие, предназначенное для подсоединения трубы отопительной системы, по которой горячий теплоноситель поступит к радиаторам. Для охлаждённой воды, поступающей из обратной трубы, отверстие предусматривается внизу сбоку аппарата

Электрический котёл, предназначенный для обогрева небольшого дома с двумя-тремя комнатами, может изготавливаться из отрезка стальной трубы длиной 500 мм и диаметром 219 мм. С обеих сторон труба заваривается стальными крышками. Верхняя крышка должна иметь отверстие, предназначенное для подсоединения трубы отопительной системы, по которой горячий теплоноситель поступит к радиаторам. Для охлаждённой воды, поступающей из обратной трубы, отверстие предусматривается внизу сбоку аппарата.

Сам ТЭН в самодельный теплогенератор монтируется либо на нижней крышке, либо внизу сбоку. Нагреватель в последнем случае должен устанавливаться с противоположной стороны от патрубка, служащего для поступления остывшей воды.

Чертежи для сбора котла своими руками выбираются в зависимости от предпочтённой конструкции, должен быть оснащён следующими элементами:

• расширительным бачком;
• циркуляционным насосом;
• предохранительным клапаном;
• фильтрами.

При решении вопроса, как сделать электрокотёл своими руками, следует уделить особое внимание установке автоматики, которая поможет решить вопросы экономии электроэнергии и повышения безопасности работы электрооборудования. подскажите по самодельному электрокотлу. подскажите по самодельному электрокотлу

подскажите по самодельному электрокотлу

В дополнение к твердотопливному котлу (дакон) хочу поставить самодельный электрический на 9 кВт. Будет изготовлен из двухсотой трубы. Хочу его врезать последовательно после твердотопливного котла, как показано на рисунке. Подача воды в электрокотел и вывод сделать на одной оси для уменьшения сопротивления току воды, тены поставить вертикально. Автоматику планирую купить от заводского электрокотла. Возникают следующие вопросы:

1. достаточно-ли одной группы безопасности на твердотопливный котел и электрокотел при таком подключении,

2. если да, то куда лучше вварить группу безопасности в положение 1 или 2 (на рисунке)?

3. правильно ли выбрано место для датчика температуры воды (планируется что электрокотел будет автоматом включаться при снижении температуры воды на выходе из котла до 50-60-70 градусов)?

4. на каком удалении от автоматики можно расположить датчик температуры воды и воздуха в помещении (я так понимаю что увеличение сопротивления проводов увеличивается вместе с их длиной, и влияет на точность работы датчиков, но не знаю насколько критично)?

Может у кого еще какие соображения будут?

idris

Эффективная система отопления предусматривает использование современного нагревательного котла. Работа данного агрегата может происходить на электроэнергии, газе, твердом топливе. На сегодняшний день имеется большой ассортимент представленной продукции. Но, несмотря на это, каждый, кто имеет нужные материалы и схему, может без проблем сделать самодельный электрокотел.

Преимущества и недостатки ионных котлов

График сравнения КПД электродного и ТЭНового котла.

Преимуществом электродных котлов перед электрическими является то, что:

• они имеют высокий показатель КПД (достигает 95-98%). Столь высокий показатель объясняется простотой устройства и принципом нагрева теплоносителя;
• они не имеют так называемого «сухого хода». Теплоноситель является полноценным участником электрической цепи, что исключает перегрев при его отсутствии. Если вода уйдет из системы, то цепь попросту разомкнется безо всяких негативных последствий;
• они весьма экономичны, так как при температуре теплоносителя ниже 75°С, как уже говорилось ранее, расход энергии минимален. Поэтому, если вас утраивает обогрев помещения радиаторами с температурой теплоносителя ниже этой отметки, то экономия электроэнергии становится ощутимой;
• они быстрее, по сравнению с обычными электрическими котлами, достигают рабочих температур и так же быстро остывают, что положительно сказывается на применении автоматической системы управления;
• они не страдают от перепадов напряжения. Если напряжение в сети упало, котел лишь будет работать с меньшей мощностью, но не отключится совсем;
• они имеют гораздо меньшие габариты для оптимального использования их в частных домах и на дачах.

Однако кроме плюсов, электродные котлы имеют и свои минусы:

График потребления электроэнергии электродным котлом и сезонные колебания температур.

• ионные котлы работают только с переменными источниками питания, так как при постоянном токе происходит электролиз воды. Поэтому такие котлы не могут работать от аварийных систем электроэнергии, например от аккумуляторов;
• электродные системы требовательны к качеству теплоносителя. Чем ниже проводимость теплоносителя, тем ниже мощность котла. Кроме того, мощность котла снижается при образовании накипи;
• при установке котла обязательно его заземление, так как риск поражения электрическим током при пробое изолятора существенно выше, чем у тэновых котлов;
• как уже упоминалось ранее, не стоит разогревать теплоноситель выше 75°С, так как это приведет к повышенному энергопотреблению;
• попадание воздуха в камеру, где происходит нагрев воды, приводит к ускорению коррозионных процессов;
• нельзя использовать воду из одноконтурной системы отопления с ионным котлом, так как она насыщена свободными ионами;
• необходимо обладать знаниями в области электрики, чтобы учитывать особенности электропроводности воды. Эти знания необходимы для контроля эксплуатации котла.

Принцип действия

Проводник тока в такой системе — вода, поэтому ее нужно подготовить. В жидкости должно содержаться необходимое количество соли. Для этого соль растворяется в воде и добавляется в систему до необходимого уровня. Пропорции соли в жидкости указаны в паспорте котла.

Поскольку ток проходит прямо через воду, то и подключение такого котла нельзя производить через УЗО, ведь этоснизит электробезопасность всей системы. Известно, что прохождение тока через воду образует электролиз, приводящий к возникновению электролизного газа. Он является препятствием для нормальной работы системы, поэтому время от времени нужно спускать воздух из системы. Если происходит утечка теплоносителя из системы, то замыкание не будет, поскольку нет цепи (жидкости). В ходе включение электродного котла случается большой скачок напряжения, поэтому питание нужно подвести автономно.

В ходе нагрева теплоносителя снижается электрическое сопротивление проводника, поэтому теплоноситель нужно очень тщательно подготовить и проверить уровень соли несколько раз. По причине снижения сопротивления в теплоносителе может произойти электродуговой пробой (это почти замыкание).

Последовательность работ

Типовая схема обвязки предполагает места и последовательность установки оборудования, систему труб, вид и тип оборудования, количество контуров, вид нагревательных элементов, электросхему с оборудованием и приборами защиты. Когда система отопления имеет большое сопротивление, например, многоконтурное отопление или система «теплый пол», то устанавливают циркулярный электронасос.

Последовательность обвязки:

1. Для начала надежно устанавливают котел на стену или пол. ТЭНовыйагрегат закрепляют не ниже 1.5 м от уровня пола, индукционные или электродные устройства закрепляют ниже, по условиям обвязки.
2. Выполняют установку распределительного коллектора от котла.
3. Присоединяют трубы требуемого диаметра к входному и выходному патрубкам ЭК.
4. Устанавливают регулирующий температуру теплоносителя трехходовой клапан с функцией смесителя.
5. Монтируют циркуляционный насос на обратке.
6. Устанавливают приборы защиты котлов отопления, состоящей из 2-х клапанов и манометра, установленных на выходе из ЭК.

Схема обвязки системы с естественной циркуляцией

Типовая система отопления объектов по принципу естественной циркуляцией теплоносителя требует установку основных элементов:

• Комнатный термостат для регулировки температуры;
• отопительные приборы — радиаторы и конвектора;
• воздушный бачок открытого типа;
• запорно-регулирующая арматура и крана для подпитки контура сети.

Технология схема обвязки электрического котла с естественным движением среды является простой и доступной для самостоятельного монтажа. Она упрощается из-за отсутствия насоса для перемещения теплоносителя.

Нагретая вода перемещается по контуру, выполненных со строгим соблюдением уклонов, благодаря физическим законам движения горячих и холодных сред. Она применима для индивидуального отопления одноэтажных объектов с небольшими площадями нагрева.

Обвязка с принудительной циркуляцией

В этой схеме дополнительно обвязывается циркуляционный насос: байпасная линия, электропитание, запорно-регулирующая арматура и система безопасности с датчиками температуры и давления. Эта наиболее оптимальная схема автоматического управления уровнем нагрева и ГВС. Владелец объекта может выбирать разные температуры для разных помещений, хотя и потребует повышения стоимости отопления на затраты электроэнергии для работы насоса.

Алгоритм обвязка электрического котла отопления, схема ТЭНового электрокотла:

1. Присоединяют выходные патрубки к сетевому трубопроводу через шаровые краны и американку.
2. Монтируют в обратной магистрали расширительный бачок мембранного типа и сетчатый грязевик для фильтрации взвешенного шлама и мусора в сетевой воде.
3. Для очистки грязевика, перед ним устанавливают шаровой кран.
4. Устанавливают циркуляционный насос в схемах с принудительной циркуляцией, если его нет в комплекте поставки котла, то его приобретают дополнительно, подбор осуществляется по объему воды, которая окулируется по контуру котла и указанному в паспорте.
5. Устанавливают группу безопасности: манометр, воздухоотводчикаи предохранительно-сбросной клапан, предотвращающий от повышения давления в системе.

Аварийная обвязка

Такой вид обвязки обязателен для двухконтурных электрокотлов, его выполняют в целях безопасной эксплуатации всего оборудования, например, внезапное отключение электроэнергии.

Существует несколько вариантов аварийной обвязки ЭК:

1. Циркуляция воды через байпас с подпиткой водопроводной водой. Схема имеет небольшое применение, в связи с тем зачастую при отключении электроэнергии – вода также отключается.
2. Аварийный источник электропитания для насоса циркуляции — аккумуляторная батарея. Она должна всегда находиться в заправленном состоянии, таким образом, схема требует постоянного обслуживающего персонала для зарядки и обслуживании батарей.
3. Гравитационная циркуляция — специальный контур с минимальным подключением нагрузки, для охлаждения теплоносителя, обогревает только небольшую часть комнат. Данная схема – самое эффективное решение.

Можно подвести черту, действительно, обвязка электрического котла автономного отопления не является сложной. Тем не менее от исполнителя потребуется скрупулёзность   выполнения и обеспечения качества соединений. От владельца и монтажной организации потребуется соблюдение Правил электробезопасности и соблюдение точности монтажной схемы завода-изготовителя обозначенной в технических документах электрокотла.

Каким должен быть самодельный электродный котел

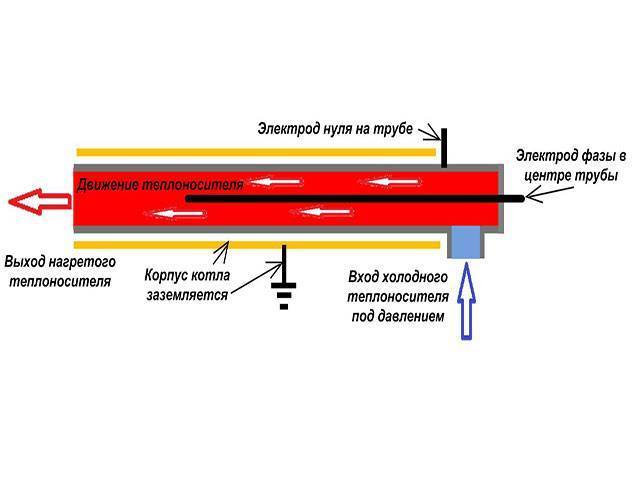

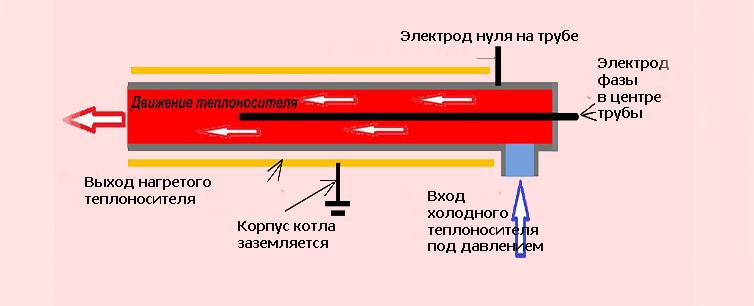

Устройство и принцип работы электродного электрического котла.

Построен данный котел может быть по-разному. Наиболее простым вариантом является установка ТЭНа в комплекс отопления. В таком случае необходимо, чтобы трубопровод, в котором будет размещен прибор, был довольно толстым. Трубу подбирают в зависимости от размера нагревательного компонента.

Существует и другая вариация со съемной трубой. Это замечательное решение, которое может потребоваться в случае быстрой замены ТЭНа либо его срочной починки. Создание котла таким способом является более сложным, однако превосходная мобильность и универсальность комплекса все компенсируют.

Почему стоит выбирать электрический котел?

Проблема отопления загородного дома вполне решаема установкой самодельного электрического котла. Выбор в его пользу можно очень просто объяснить. Далеко не каждый поселок снабжается газом, в то время как электричество есть практически везде.

Если говорить о других видах топлива, то с ними могут возникать проблемы. Электроэнергия, в свою очередь, подается круглосуточно. Потребление газа, может, и обойдется дешевле, однако не настолько, чтобы полноценно исключать применение других видов топлива.

Более того, электрокотел для отопления является более дешевым, нежели стандартный заводской. Он получает питание от сети дома, чем обеспечивает довольно высокий уровень безопасности в сравнении его с прочими видами подобного оборудования. В работе он практически не производит шума, и его легко контролировать.

Помимо всего прочего, регистрация и оформление всех необходимых бумаг в случае с электрическим котлом происходит намного проще, чем в случае с другим отопительным оборудованием. Для этого необходимо куда меньше различных документов и согласований, чем, к примеру, для газового котла. Тем не менее не стоит забывать о том, что еще до начала работ по монтажу обязательно стоит согласовать ваш прибор со специализированной эксплуатационной организацией.

Достоинства электрокотла в частном доме

Сравнительная таблица средне-статистического потребления электроэнергии электродным и ТЭНовым электрическими котлами.

Наиболее важным преимуществом подобного устройства является его способность работать круглые сутки. Монтировав на него вспомогательное оборудование, вы обеспечите поддержку конкретного уровня температуры теплоносителя в комплексе, выставляемого при помощи регулятора.

Более того, такое устройство исключает риск возможного перегрева котла.

В итоге использование подобной автоматической системы значительно сэкономит потребляемое количество электроэнергии

Еще одно важное преимущество данного теплового устройства — это его сравнительно невысокая цена и высокая надежность

Электрокотел не загрязняет окружающую среду вредными веществами и является экологически безопасным. В нем отсутствует открытый источник огня, а значит, и продукты сгорания. Ввиду этого он не нуждается в дополнительном оборудовании дымохода, что в разы упрощает его монтаж.

Ныне создать электрокотел самостоятельно можно весьма просто, экономя при этом денежные средства. Главное — подходить к процессу установки очень ответственно. Это вдвойне касается сварки труб, поскольку при некачественной работе может случиться утечка воды из комплекса и нарушиться изоляция. Если вы не обладаете достаточными навыками по сварке, то рациональнее будет обратиться за помощью к профессионалу.

Тем не менее если сборка самодельного котла вам под силу, то вы получите еще и безопасный аппарат, который будет достаточно долго приносить тепло в ваш дом.

Как работает датчик тяги в газовом котле

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

• Из-за засорения дымохода;
• При неправильном расчете размеров дымохода или некорректной его установки.
• Если сам газовый котел был установлен неправильно;
• Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

• сварочный аппарат;
• электроды;
• железный тройник;
• электродная изоляция (из полиамида);
• нулевой провод;
• муфта;
• клеммы заземления;
• труба соответствующих размеров из стали;
• изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

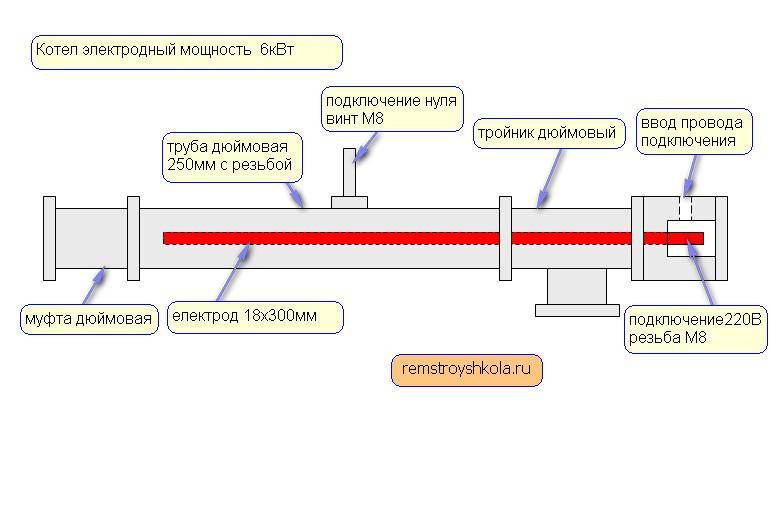

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котлаСхема подключения котла

• воздухоотводчики;
• манометр;
• предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.

2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.

7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.
