Рейтинг лучших гидроаккумуляторов для систем водоснабжения: как выбрать гидроаккумулятор

Как подключить

Бак имеет два технических отверстия: патрубок для подсоединения к системе и отверстие на противоположной стороне, оснащённое клапаном для сброса избыточного давления в газовой (воздушной) камере.

На начальном этапе монтажа необходимо правильно подобрать место установки. Рекомендуется врезать гидроаккумулятор на трубу обратной подачи воды между последней батареей и отопительным котлом. Причём, чем ближе ёмкость к котлу, тем это лучше для стабильной работы системы – не будет резких перепадов давления.

Перед баком обязательно ставится обратный клапан и манометр для контроля показателей давления. Задача у клапана та же, что и у гидроаккумулятора. Этот узел компенсирует скачки давления, но рассчитан он на большую нагрузку.

Важно, чтобы к баку был обеспечен свободный доступ – в отдельных случаях хозяевам придётся самостоятельно регулировать клапан воздушной камеры. Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления

Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления

Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

  • При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
  • Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
  • Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.


Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

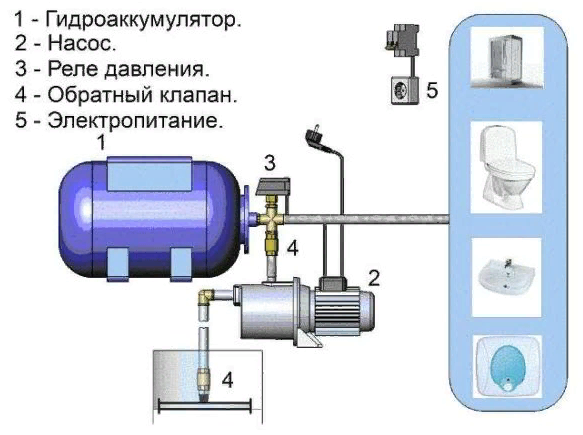

Схема подключения гидроаккумулятора к насосу и системе водоснабжения


Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

ДЖИЛЕКС 80 В

  • Емкость бака – 80 л.
  • Давление жидкости – 10 атм.
  • Давление воздуха – 2 атм.
  • Материал мембраны – бутилкаучук.
  • Компоновка – вертикальная.
  • Габариты – 450х450х770 мм.

И завершает сегодняшний обзор гидроаккумулятор вертикальной компоновки – ДЖИЛЕКС 80 В. Он предназначен для установки в системах автоматизированного водоснабжения. Аппарат является прекрасным средством для стабилизации давления в системе водоснабжения, компенсации гидроударов и хранения воды в случае отключения электроэнергии. Модель способна поддерживать давление в системе до 10 атмосфер.

Бак данной модели имеет объем 80 л. Изготовлен из легированной стали толщиной 1 мм и окрашен стойкой к ультрафиолетовому излучению порошковой краской. Для предохранения бака от коррозии перед установкой он проходит процесс фосфотирования. Фланец, устанавливаемый на ДЖИЛЕКС 80 В съемный. Он изготовлен из оцинкованного металла и имеет соединительный диаметр 32 мм (1 ¼ дюйма). Мембрана изготовлена из бутикаучука и имеет допуск для использования в системах с питьевой водой. Кроме того гидроаккумулятор комплектуется держателем мембраны и сменным воздушным клапаном для контроля давления. Все эти факторы в совокупности делают ДЖИЛЕКС 80 В надежным и простым в эксплуатации. Для его установки не требуются специальные навыки и инструменты.

Назначение гидравлического аккумулятора


Гидроаккумулятор поддерживает оптимальное давление и сохраняет запас воды

Конструктивные элементы гидробака: корпус, ниппель для подсоединения, прокладка из полипропилена и грушевидная диафрагма из резины, препятствующая контакту воды с внутренней поверхностью корпуса.

Помимо сохранения водного резерва, гидроаккумулятор также используется для таких целей:

  • поддерживание стабильного давления в водоснабжающей системе;
  • снижение частоты пуска и остановки напорного оборудования;
  • защита помпы от изнашивания;
  • предохранение от гидроударов.

Диафрагма, находящаяся внутри, герметично подключается к корпусу посредством фланца, оснащенного штуцером с резьбой для подсоединения к системе водообеспечения. Напор возникает благодаря воздуху между стенками прибора и диафрагмой.

Жидкость из колодца или скважины под давлением 1,5–2 атмосферы увеличивает в объеме присоединенную к системе водоснабжения мембрану. В результате происходит сжатие воздуха, что приводит к еще большему росту давления. При достижении определенного уровня посредством реле прекращается подача электричества, и помпа выключается. Дальше, по мере расходования резервного запаса, реле фиксирует снижение давления, запускает насосное оборудование и цикл повторяется.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

Например:

  • гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
  • таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
  • т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Типы конструкций и их устройство

В зависимости от используемого насоса и расположения гидроаккумулятора для насосной станции, в быту применяются устройства горизонтальной и вертикальной установки.

Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.


Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещениеИсточник remkasam.ru

Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.

В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.


Слив воды производится стандартным краном на входеИсточник makemone.ru

Рейтинг лучших аккумуляторов для воды от на 2021 год

предлагает на выбор различные установки по объёму бака и монтажу. Все они используются, практически во всех системах водоснабжения, потому пользуются огромным спросом среди населения. В ценовом диапазоне есть и бюджетные модели, и дорогие. Китайская компания, производит гидроаккумуляторы для решения ряда задач:

  • Стабилизации давления в системах водного снабжения;
  • Предохранения насоса от частого включения;
  • Снижения риска гидравлических ударов, которые могут навредить системе;
  • Запасной вариант подачи воды при отключении электроэнергии.

Модель «50 VT»

Агрегат вертикального типа в стальном корпусе, крепление фланца осуществляется с помощью болтов и гаек. Устройство оснащено двумя штуцерами, второй из них имеет внутреннюю и внешнюю резьбу, благодаря чему устанавливается вся необходимая автоматика.

Гидроаккумулятор вертикального типа «50 VT»

Технические характеристики:

Установка:вертикальная
Бак:50 л, стальной
Рабочее давление (мах):8 бар
Присоединительный размер:1 дюйм
Габариты (сантиметры):38/36/55
Мембрана:синтетический каучук
По стоимости:2700 рублей

50 VT Беламос

Достоинства:

  • Не образуется ржавчина;
  • Долгий срок службы;
  • Автоматически спускает воздух из мембраны;
  • Недорогой;
  • Удобная установка;
  • Держит давление.

Недостатки:

Не выявлены.

Модель «24СТ2»

Назначение: для накопления воды.

Бак для работы с пружинным и поверхностным насосом мощностями до 500 Вт. Каркас устройства выполнен из стали в 0,8 мм толщиной. Порошковая окраска защищает агрегат от образования коррозии.

Внешний вид гидроаккумулятора «24СТ2»

Технические характеристики:

Устанавливается:горизонтально
Объём бочка:24 литра
Масса нетто:3 кг
Габариты (сантиметры):28/31/46
Мембрана:бутилированная резина
Нагревание жидкости:45 градусов
Максимальна температура:77 градуса
Выходное соединение по диаметру:1 дюйм
Давление (МПа):0,8 – максимальное, 0,15-0,2 установленное
Средняя цена:1400 рублей

24СТ2 Беламос

Достоинства:

  • Качественные материалы;
  • Защита от коррозии;
  • Простое подключение;
  • Доступная цена;
  • Справляется с поставленными задачами.

Недостатки:

Требует периодически скачивать воздух из бака, во избежание образования бактерий.

Необходимость использования

Гидроаккумулятор представляет собой металлический бак с установленной внутри прорезиненной мембраной. Такая ёмкость необходимая для поддержки оптимального стабильного давления в трубах, предупреждая постоянное включение насоса при открытии кранов и уменьшение давления в водопроводе. Благодаря наличию такого бака предупреждается повреждение труб, соединительных фитингов и используемого оборудования при возможных гидроударах.

Современные системы водоснабжения в обязательном порядке оснащаются мощным насосом, который отвечает за поддержание в трубопроводе оптимального давления. Без использования гидроаккумулятора помпа включалась бы каждый раз, как в доме открывается кран с водой. Это приводит к серьезной нагрузке на установленное оборудование и изнашивает его. В скором времени домовладельца ожидали бы существенные затраты на ремонт и замену поврежденной техники.

Основное назначение гидроаккумлятора:

  • предупреждение износа помпы;
  • защита соединений от гидроразрыва;
  • поддержание оптимального давления в трубах.

При одновременном открытии сразу нескольких кранов дома в водопроводе может отмечаться существенное падение давления, что также приводит к проблемам с водоснабжением и способствует быстрому выходу из строя используемого оборудования. Благодаря наличию гидроаккумулятора удаётся предупредить падение давления в системе, а находящаяся внутри бака мембрана сжимается, обеспечивая качественный напор воды в трубах и кранах.

Даже в правильно рассчитанной и грамотно смонтированной системе водоснабжения при включении мощного насоса существует риск разрыва труб по соединениям.

ДЖИЛЕКС 50 В

  • Емкость – 50 л.
  • Давление жидкости – 8 атм.
  • Давление воздуха – 2 атм.
  • Материал мембраны – бутилкаучук.
  • Компоновка – вертикальная.
  • Габариты – 360х360х750 мм.

Начинает наш обзор гидроаккумулятор Джилекс 50В. Производитель рекомендует использовать его для автоматизированных систем водоснабжения, которые используют одну точку водозабора. Поддерживаемое рабочее давление в системе достигает 8 атм. Корпус гидроаккумулятора изготавливается из стали толщиной 1мм, которая подвергается процессу фосфотирования. Это уменьшает вероятность образования коррозии и позволяет увеличить срок службы прибора. Кроме того, снаружи, корпус покрывается порошковой краской, толщиной в 120 мкн, стойкой к ультрафиолетовому излучению.

Рабочая мембрана изготовлена из бутилкаучука. Особенности конструкции позволят осуществить быструю замену мембраны, что упрощает обслуживание аппарата. Данная модель оснащена сменным металлическим фланцем, который позволяет быстро и удобно производить текущее обслуживание гидроаккумулятора. В качестве конструкционного материалам данного элемента используется оцинкованная сталь. Кроме металлических опор, на которые устанавливается агрегат, в комплекте имеются регулируемые пластиковые подложки. Их наличие позволят отрегулировать гидроаккумулятор точно в горизонтальной плоскости. Также к преимуществам данной модели можно отнести ее компактные размеры и наличие воздушного клапана для контроля давления.

Тип гидробака – мембранный или баллон

Первое, с чего стоит начать – определить тип необходимого гидробака. Бывают они двух видов: мембранные и баллонные. Для чего служит каждый вид, а также плюсы и минусы устройств показаны в таблице ниже.

ПараметрыМембранный гидробакБаллонный гидробак
КонструкцияВнешняя оболочка выполнена из прочной стали, внутри находится каучуковая мембрана, что отделяет воду от газа. Устройство заполняется водой где-то на 50% объема. Здесь в качестве разделителя среды находится резиновый баллон. Жидкостная полость соединена с системой. Оболочкой всему этому служит стальная груша.

Если делаете ремонт, кроме гидробака вам понадобится и газовая колонка, читайте о ней здесь: 9 важных вопросов при выборе газовой колонки

Лучшие гидроаккумуляторы для систем водоснабжения на 50 литров

Для скважины автономного водоснабжения небольшого дома предназначены гидробаки емкостью 50 литров. При небольшом объеме оборудование автоматически поддерживает стабильное давление в водопроводе. Преимуществами этого класса гидрооборудования являются компактные размеры при высокой производительности.

Джилекс Краб 50

Конструктивной особенностью модели является крепление к стене с помощью кронштейнов, идущих в комплекте. Вес в 10 кг и небольшие размеры позволяют выполнить монтаж без привлечения помощников. Оборудование предназначено для работы в системах на 5,5 бар. Модель не предназначена для горячего водоснабжения – максимальная температура воды не должна превышать 35 градусов.

Гидроаккумулятор Джилекс на 50 литров укомплектован автоматикой для управления насосом, поддержания заданного давления и картриджами предварительной фильтрации воды. В комплекте встроенное реле, манометр, площадка для контроля времени замены картриджа, обратный клапан и шаровой кран.

Достоинства:

  • Не требуется настройка насоса и другого оборудования;
  • Подключение к магистрали в любом удобном месте;
  • Срок службы 10 лет;
  • Не зависит от направления потока воды;
  • Мембрана из бутилкаучука.

Недостатки:

  • Энергозависимость – для автоматики требуется электричество;
  • Короткий электрический кабель.

Stout STW-0002-000050

Вертикальная модель, изготовленная из стали, рассчитанная на работу с насосом 10-12 бар. Мембрана изготовлена из EPDM, отличается высокой эластичностью и прочностью. Оборудование может использоваться в системах отопления, где в качестве теплоносителя используется водно-гликолевая смесь. Рабочая температура жидкости от -10 до +100 градусов. Для закачки воздуха предусмотрен штуцер, повысить давление можно с помощью ручного насоса. Заводские настройки для баллона – 2 бар.

Бак устанавливается на высокие вертикальные ножки, это упрощает подключение к водопроводу или системе отопления. Опоры изготовлены из стального перфорированного уголка, что позволяет дополнительно зафиксировать основание к стене и повысить жесткость конструкции. Фланец изготовлен из нержавеющей стали. Средний срок службы оборудования – 10 лет.

Достоинства:

  • Сменная мембрана;
  • Высокая устойчивость к коррозии;
  • Отсутствие неприятного запаха у воды;
  • Эффективно сглаживает колебания давления;
  • Низкая цена.

Недостатки:

Нет манометра.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

  • Чем выше мощность агрегата, тем больше должен быть объем гидробака.
  • Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
  • Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

  • Допустим, производительность равна 80 л/мин или 4800 л/час.
  • А в пиковые часы вам нужно 4500 л/час.
  • При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
  • Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

  • 1 – начальное давление Pвозд (при выключенном насосе);
  • 2 – поступление воды в резервуар при включении насоса;
  • 3 – достижение максимального давления Pmax и отключение насоса;
  • 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

  • V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
  • А – это расчетный расход воды (л/мин);
  • К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

  • А = 75 л/мин;
  • Мощность насоса 1,5 кВт, соответственно К = 0,25;
  • Pmax = 4,0 бар;
  • Pmin = 2,5 бар;
  • Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Самые хорошие гидроаккумуляторы от компании «Джилес» на 2022 год

Отечественное производство занимает одну из лидирующих позиций на рынке в данной области. Имеются агрегаты любого наминала. В обзор включены модели, чаще все приобретаемые населением.

Модель «100 В»

Отдельно стоящая установка на трёх ножках в голубом цвете. Выполнена из прочного металла, обработана изнутри специальным слоем, который предотвращает появление ржавчины. Выполнят все те же функции, что и агрегаты от фирмы «Беламос».

Модель «100 В» — внешний вид

Технические характеристики:

Устанавливается:горизонтально
Объём бочка:24 литра
Масса нетто:3 кг
Габариты (сантиметры):28/31/46
Мембрана:бутилированная резина
Нагревание жидкости:45 градусов
Максимальна температура:77 градуса
Выходное соединение по диаметру:1 дюйм
Давление (МПа):0,8 – максимальное, 0,15-0,2 установленное
Средняя цена:1400 рублей

100 В Джилес Достоинства:

  • Гарантия качества;
  • Простой монтаж;
  • Доступная цена;
  • Компактность;
  • Вместительность;
  • Технические свойства.

Недостатки:

Не выявлены.

Модель «24 ГП»

Стальной бак с боковым типом установки со сменной мембраной. Небольшой объём позволяет в полной мере обслужить частный дом. По качеству сборки и эксплуатации нареканий не наблюдалось. Выполнят все функции, которые налагаются на гидроаккумулятор.

Гидроаккумулятор «24 ГП», внешний вид

Технические характеристики:

Устанавливается:горизонтально
Габариты (сантиметры):32,5/47/31
Масса нетто:4 кг 600 г
Максимальное давление:8 бар
Разъём соединения:1 дюйм
Вместительность бака:24 литра
Мембрана:бутил
Рабочая температура:до 99 градусов
Рабочее давление:2 бар
Стоимость:1500 рублей

24 ГП Джилес Достоинства:

  • Конструкция устойчивая на поверхности;
  • Недорогая;
  • Практичная;
  • Маловесная;
  • Функционал.

Недостатки:

Не выявлены.

Принцип работы

Аккумулирующий бак начинает накапливать избыточное тепло в верхней части емкости после полного обогрева помещения. По мере охлаждения гидроаккумулятор постепенно выделяет тепло в системы отопления.

От емкости гидроаккумулятора зависит, сколько раз в течение суток будет загружаться твердотопливный котел.

В основе работы аккумулирующего бака лежит использование высокой теплоемкости воды, которая при остывании на 1 °C выделяет в несколько раз большее количество тепла на обогрев 1 м 2 помещения.

Для расчета объема аккумулирующей емкости используют соотношение — 25 – 30 л емкости на 1 кВт мощности твердотопливного котла.

Например, для котла мощностью 20 кВт объем бака будет составлять от 500 до 600 л.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

  • гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
  • таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
  • т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

  1. По открытию крана вода начинает поступать из бака.
  2. По мере убывания жидкости в насосной станции давление постепенно снижается.
  3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
  4. По закрытию крана бак наполняется водой.
  5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
