Фасадное остекление: общая информация

Что такое тёплый алюминиевый профиль – конструкция и особенности

Как и все окна из других видов материалов, изделие из тёплого алюминиевого профиля состоит из неподвижной рамы, фиксируемой в оконном проёме, и открывающейся створки. Стеклопакет конструктивно состоит из основных компонентов:

  • наружный и внутренний алюминиевый профиль, изготовленный методом экструзии;
  • полиамидная вставка, армированная стекловолокном, между ними – она имеет низкий показатель теплопроводности и играет роль термического разделителя между наружным и внутренним профилем, прерывает высокую теплопроводность металла;
  • прорезиненные уплотнители – обеспечивают герметичность стеклопакета, дополнительную шумо- и теплоизоляцию;
  • стекла, в том числе с различными покрытиями для улучшения эксплуатационных свойств (светоотражающие, тонированные, энергосберегающие, многослойные триплекс, закалённые, бронированные);
  • петли и фурнитура, определяющие тип открывания створки (откидная, поворотная, поворотно-откидная).

Наличие теплоразделительной вставки – основное принципиальное конструктивное отличие тёплого алюминиевого профиля от холодного. Все детали изготавливаются отдельно, а потом собираются таким образом, что наружный и внутренний алюминиевый профиль нигде не соприкасаются, что исключает образование мостиков холода. Всё чаще в изделиях премиум-сегмента термовставки заполняют вспененными материалами типа полиуретана – это придаёт стеклопакету дополнительную степень звукоизоляции.

Теплый алюминиевый профиль фирмы Alutech W72

Благодаря такому решению, зимой холод с улицы не приникает в помещение, отсекаясь уже в зоне терморазрыва. Чем шире вставка (может быть в диапазоне 18-100 мм) и количество стёкол, тем более высокая степень энергосбережения пакета. Для российских климатических условий достаточно использовать 2-3-х камерные алюминиевые стеклопакеты с термовставкой шириной 20 мм.

Виды стекла

Есть несколько видов фасадных стекол, которые идут на основу для специализированных стеклопакетов:

Закаленное – производится путем термической обработки незакаленной заготовки. Прочность повышается в несколько раз, что делает его незаменимым в жилищном и общественном фасадном строительстве. При разрушении образуются округлые и безопасные осколки небольшого размера.

  • Термоупрочнённое – выдерживает значительные (больше 100 градусов) перепады температур. Не относится к классу безопасных, так как при разрушении образуются осколки разного размера с острыми краями.
  • Моллированное – стекло, которое можно гнуть. Подходит для возведения сферических фасадов и купольных систем.
  • Эмалированное – заклеенное стекло, одна сторона которого обработана эмалью. Подходит для облицовки лоджий, устройства полов.
  • Пожаростойкое – способно выдержать термоудар. Класс огнестойкости Е15-Е60. Бывает двух видов: монолитное и многослойное.

Монолитное не изменяет геометрических размеров при воздействии открытого огня и защищает помещение в течение времени, указанного в классе огнестойкости.

Многослойное стекло сохраняет целостность и теплоизолирующие свойства за счет расширения внутренних слоев. Под действие высокой температуры стекло превращается в прочную и непрозрачную стену.

Широкий выбор стеклопакетов дает возможность подобрать светопрозрачный фасада для любых целей и условий эксплуатации. Постоянно появляются новые виды пакетов и стёкол с более впечатляющими характеристиками по прочности, прозрачности и безопасности.

Стекла

Для разных конструкций существуют различные типы стеклопакетов, стекла, композитный листовой материал.

Стеклопакеты бывают однокамерные и многокамерные. При их изготовлении применяют различные виды стекла:

  • тонированное – с уменьшенной светопроводимостью;
  • триплекс – два и более листа склеенных между собой тонкой прозрачной пленкой;
  • закаленное – прошедшее специальную термообработку;
  • низкоэмиссионное – со специфическим покрытием, уменьшающим теплоотдачу.

Толщина листа может быть от 3 мм до 12 мм, а стеклопакетов – в диапазоне 12 – 62 мм. Это зависит от количества камер, целевого применения, размеров используемого материала и дистанционных рамок.

При монтаже в различных условиях все перечисленное применимо. Что, как и когда применять зависит от назначения конструкций, их размеров и технических требований к каждому конкретному случаю.

Как определить, какое у вас фасадное остекление?

Стоечно-ригельная система отличается достаточно массивными несущими элементами – собственно и упоминаемыми в ее названии – стойки (вертикальные несущие конструкции) и ригели (горизонтальные разделительные элементы).  Выглядит такое остекление изнутри примерно так:

Вертикальные стойки являются общими и проходят одной конструкцией через несколько этажей, крепятся через специальные конструкции-кронштейны к плитам перекрытия и принимают на себя основные нагрузки и вес всего, что к ним крепится – стекло, створки, всяческие короба и т.п.

Горизонтальные ригели крепятся к стойкам через невидимый снаружи крепеж (закладные) и делят вертикальные пространства на ячейки, в которые уже и вставляются заполнения – стекла, створки, всякие декоративные непрозрачные заполнения. Не являются несущими.

Но самой главной особенностью такого остекления является то, что все операции по его сборке и установке стекол и створок ведутся снаружи, с улицы. Соответственно изнутри вы не сможете вынуть стекло, так как оно закреплено в получившейся ячейке стойка-ригель специальной прижимной планкой, прикрученной винтами снаружи.




Соответственно в процессе постройки здания остекление фасада ведется со строительных лесов или подмостков, а после – только промальпинистами.

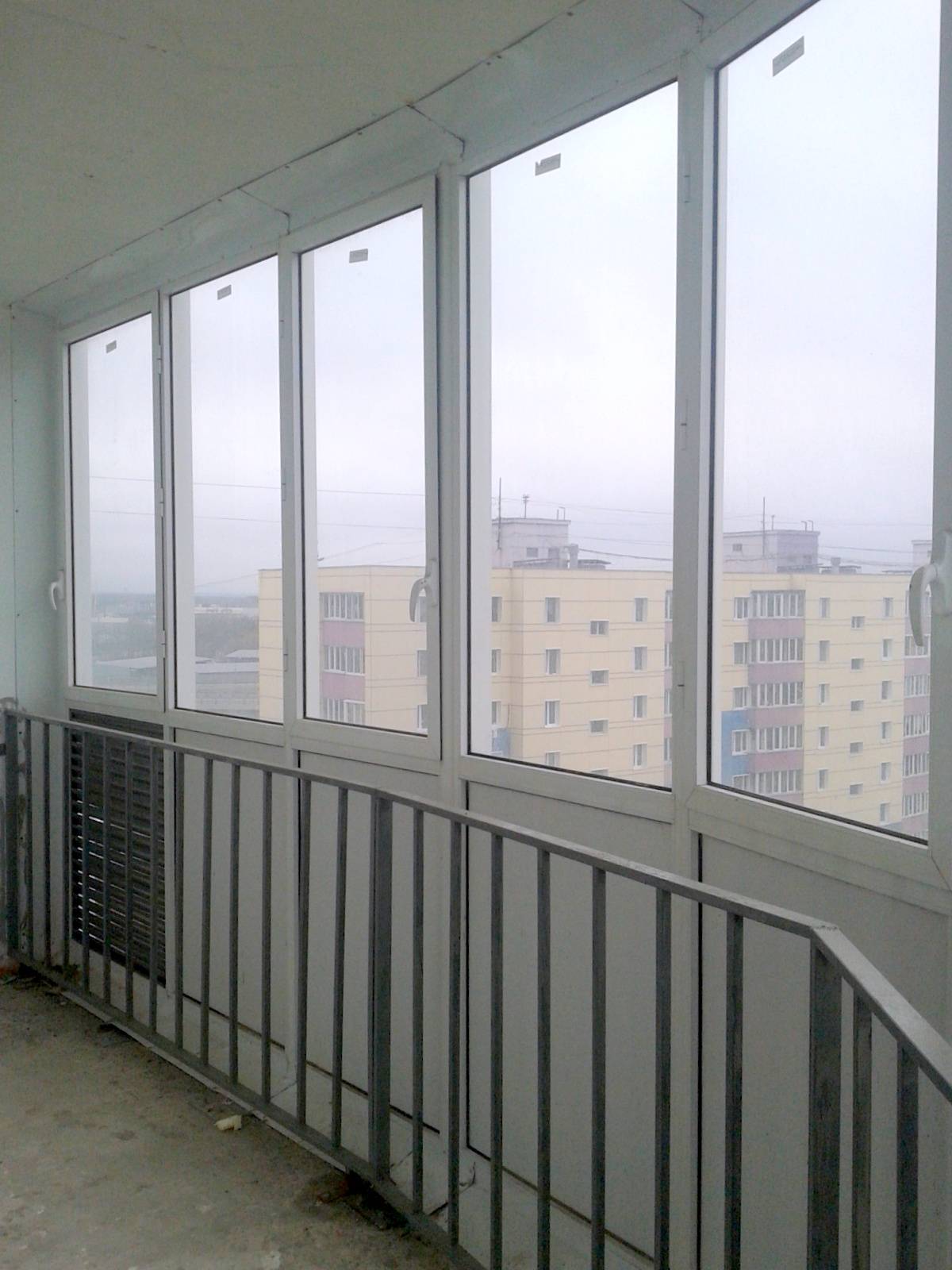

Витражная система выглядит примерно так.

Основными отличительными особеннобенностями являются её более тонкие несущие элементы, различный, зачастую непрямоугольный вид стойки с выступающими элементами жесткости.

Обязательно присутствие “штапика” с внутренней стороны. Штапик – это такая прижимная планка, вставляющаяся в специальный паз рамы и фиксирующая установленное стекло.




Установка и демонтаж стекла возможна изнутри помещения, но стойки по прежнему общие для нескольких этажей и несущие.Раздвижной вариант витражной системы выполнен на таких же исходных эконструкциях, но используются дополнительные элементы с полозьями для створок.

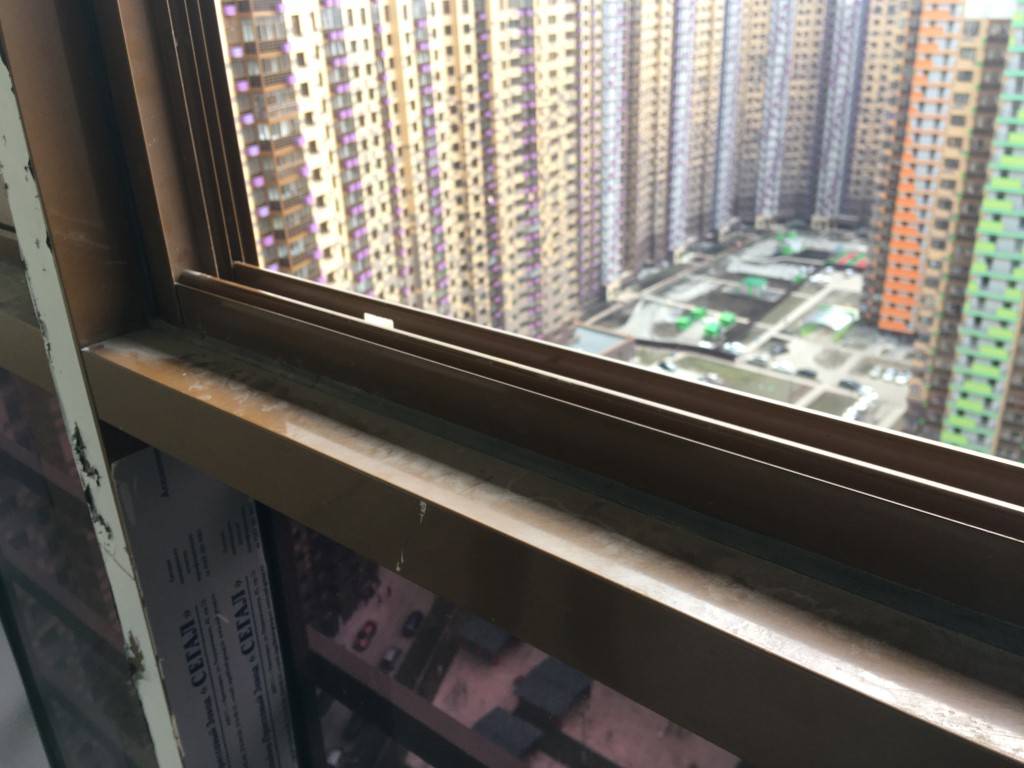

Комбинированное стоечно-ригельное остекление с раздвижными створками – это нечто среднее. Основная система остекления – массивная холодная фасадка, но вместо распашных створок устанавливаются полозья для сдвижных элементов.




Теперь вы без труда сможете определить, какой тип фасадного остекления применен застройщиком для вашего дома.
В следующей части мы расскажем о том, какие бывают варианты утепления холодного фасадного остекления, посмотрим на их плюсы и минусы, и что ни в каком случае делать не надо.

Заказать расчет стоимости замены холодного остекления на теплое можно позвонив по нашему телефону:

(495) 783-43-90

Виды фасадных систем

Перед началом работ по остеклению фасадов нужно выбрать оптимальный для каждого случая вариант. Сегодня существует несколько видов, у каждого есть свои особенности.

Теплый и холодный. Если внутреннее помещения отапливаемое, то для экономии затрат на поддержание благоприятной температуры нужно выбирать теплый вариант фасадного остекления из алюминиевых профилей. Теплое остекление имеет минимум двухкамерные стеклопакеты, для создания конструкции применяются специальные профили с несколькими воздушными камерами внутри. По стоимости довольно дорогое удовольствие.

Виды профилей

Холодный обойдется намного дешевле, вес конструкции незначительный, для монтажа можно применять дешевые однокамерные профили. Кроме небольшого количества камер такие профили имеют тонкие стенки – для изготовления используется меньшее количество дорогостоящего алюминиевого сплава. Как следствие – отпускная цена намного ниже.

Безрамные и рамные конструкции. Для безрамных профили не нужны, там иная технология монтажа. А для создания рамных применяются алюминиевые профили и доборные элементы. Рамные могу иметь несколько видов:

  • стоечно-ригельные;
  • модульные;
  • структурные или полуструктурные.

Стоечно-ригельные состоят из вертикальных несущих стоек и горизонтальных ригелей. Параметры металлопрофилей подбираются в зависимости от размеров конструкции и характеристик стеклопакетов. Как собираются такие конструкции, мы описывали выше.

Стоечно-ригельные системы

Схема крепления стекла в стоечно-ригельной системе остекления фасадов

Прямой фасад стоечно-ригельной конструкции

Прямой фасад стоечно-ригельной конструкции, стеклопакет 24 мм

Прямой фасад стоечно-ригельной конструкции, открывающаяся внутрь створка

Излом плоскости внутрь до 90°

Излом плоскости наружу до 90°

Излом плоскости наружу 45°

Излом плоскости внутрь до 90°, открывающиеся створки

Узел крепления к межэтажному перекрытию

Применяемое решение кронштейна, обеспечивает широкий 3D-диапазон регулировок положения закрепляемой стойки, обеспечивает минимальный зазор между фасадом и несущим перекрытием

Модульные. Изготавливаются по эскизам потребителей на специализированных предприятиях и поставляются в готовом виде. Отдельные модули монтируются на месте. За счет такой технологи сокращается время на монтаж и исключаются риски неправильной сборки. Но к сожалению, значительно возрастает стоимость конструкции.

Модульная система остекления

Конструкция узла модульного элементного остекления

Структурные. Все крепежные элементы располагаются внутри конструкции и с внешней стороны незаметны. Обладают улучшенными дизайнерскими характеристиками, но существуют ограничения по высотности зданий. Конструкции не имеют достаточного запаса прочности, вес конструкции ограничен.

Структурное остекление

Система структурного остекления Alusit

Полуструктурные. По прочности превосходят структурные, имеют дополнительные усиливающие элементы.

Полуструктурные фасады также создаются с помощью структурного остекления, но есть здесь и ряд отличий от полностью структурных фасадов

Организация перехода с наклонной части на вертикальную в полуструктурном типе остекления

Преимущества и недостатки светопрозрачных конструкций из алюминиевого профиля

Алюминиевые светопрозрачные конструкции привлекают большим количеством плюсов. Благодаря видимым достоинствам их используют при остеклении зданий различного назначения: торговые комплексы, административные сооружения, спортивные клубы, жилые дома и др.

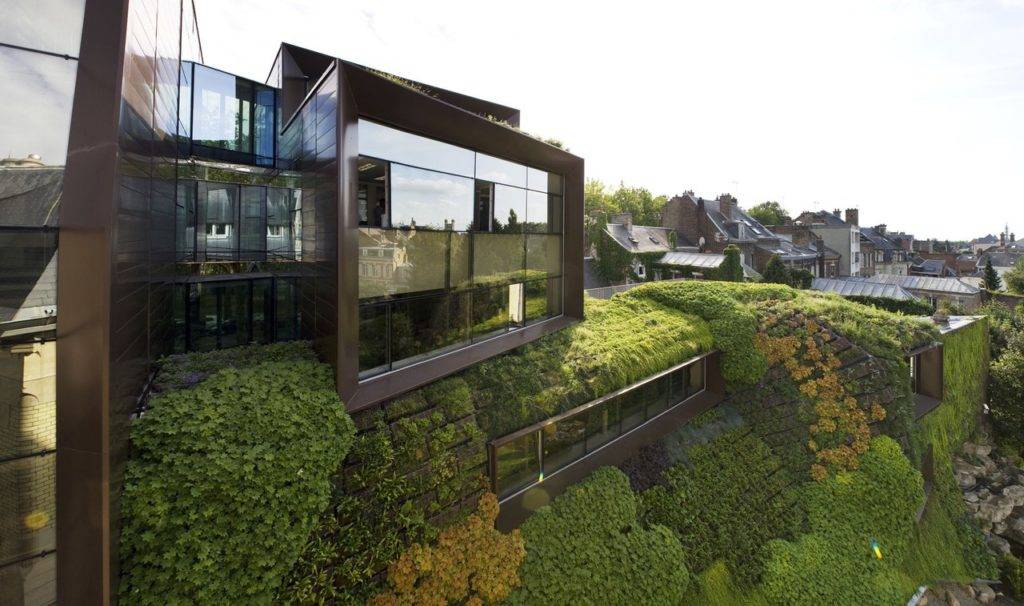

Жилой дом с панорамными окнами

Среди ключевых преимуществ фасадов из алюминия выделяют:

  1. Привлекательный внешний вид. Стеклянные фасады смотрятся презентабельно и изысканно.
  2. Экономичность. В остекленных зданиях значительно экономится электроэнергия благодаря беспрепятственному проникновению солнечного света.
  3. Зрительное увеличение пространства.
  4. Вентиляция благодаря установке открывающихся элементов, при этом можно самостоятельно контролировать их количество.
  5. Реализация смелых идей благодаря возможности изготавливать прозрачные конструкции разнообразных архитектурных форм.
  6. Повышенная прочность, износостойкость и надежность алюминиевых фасадов. Говоря о технических характеристиках, стоит отметить, что коэффициент прочности алюминиевого фасада выше, чем у пластика – в 2 раза, дерева – в 7 раз.
  7. Абсолютная герметичность конструкций. Это достигается благодаря многослойности конструкции, применению специальных уплотнителей при установке.
  8. Длительный срок эксплуатации. При правильном монтаже и обеспечении надлежащего ухода период службы составит около 50 лет.
  9. Экологичность. При производстве и установке используются безопасные для здоровья людей материалы.
  10. Возможность проведение монтажа при любых погодных условиях.
  11. Упрощенное проведение ремонтных работ, поскольку возможна замена отдельных элементов, а не всего фасада.

При таком большом количестве плюсов определенные недостатки ограничивают сферу использования фасадного алюминиевого остекления.

Основными минусами считаются:

  1. Финансовая затратность. Стоимость светопрозрачных систем остекления довольно высока.
  2. Особенности ухода. Стеклянные фасады требуют бережного использования, в том числе частого мытья.
  3. Нюансы монтажа. Процесс остекления сложен и под силу только квалифицированным специалистам, обладающим необходимым опытом и инструментами.

Обязательная мойка

Несмотря на наличие недостатков, алюминиевое фасадное остекление достаточно распространено в настоящее время, поскольку с его помощью любое сооружение будет выглядеть стильно, современно и приобретет дополнительную защиту от внешних факторов.

Технология сборки конструкций

Там же прописаны все характеристики и параметры конструкции

Важно при проведении расчетов учитывать нагрузки, которые будут воздействовать на фасад

Технология сборки подразумевает выполнение следующих действий:

  • прикрепить к фасадному профилю сухари с помощью прессшайб или саморезов;
  • проверить положение прикрепленных сухарей, приложив профиль к противоположной стороне;
  • зафиксировать крепежные пятки к специальным вставкам;
  • на сухари закрепить ригели;
  • в профиль вставить уплотнительную резинку;
  • произвести окончательную сборку, вставляя ригели в сухари на вертикальных стойках.

В дальнейшем для исключения теплопотерь в канавку профиля возможно поместить термовставку.

Особенности ухода

При эксплуатации и уходе за конструкциями следует соблюдать несколько правил.

  1. При чистке стоек и ригелей не использовать едкие растворители, средства на кислотной основе, порошкообразные чистящие средства. Не применять острые и абразивные предметы. Все это может повредить крашеную поверхность профиля.
  2. При уходе за уплотнителями применять мыльный раствор для очищения и средства на основе силикона для смазки.
  3. Следует использовать специализированные средства для очистки. Желательно известных брендов.
  4. Не прикреплять к каркасу тяжелое оборудование.
  5. Избегать механических повреждений.

Для правильной и безопасной эксплуатации достаточно соблюдать элементарные правила. Раз в год желательно приглашать специалистов для технического обслуживания. И клининговую службу для очистки.

Технические требования к алюминиевым конструкциям

Алюминиевые конструкции должны отвечать государственным стандартам, поскольку только в таком случае остекление фасадов зданий будет прочным и надежным.

Нормативные документы и производители

Приобретая стеклянные конструкции, необходимо тщательно проверять техническую документацию.

В документах обязательно должны быть прописаны основные характеристики конструкции, а также ограничения и рекомендации по монтажу. Требования аналогичны как для отечественных, так и зарубежных производителей. Важным нюансом является наличие гарантии и ее срок на реализуемый товар.

Характеристики

Соответствие нормативным документам гарантирует, что светопрозрачная конструкция является надежной и долговечной, что она обладает важными для эксплуатации характеристиками.

Теплопроводность

На коэффициент теплопроводности влияет тип профиля. Холодный имеет низкий высокий, что ограничивает его использование. Чаще всего такие конструкции используют для нежилых помещений. Теплый профиль отличается низкой теплопроводностью, что гарантирует отличное сохранение тепла.

Толщина заполнения

Данный показатель также различен для холодного и теплого профиля.

Разная толщина заполнения

Первый предусматривает использование однокамерных стеклопакетов с толщиной стекла 6 или 24 мм. Что касается теплого профиля, то здесь вариантов значительно больше. Возможно комбинирование с закаленным или тонированным стеклом или же использование однокамерных стеклопакетов толщиной 24 мм или двухкамерных – 32 мм.

Глубина стоек и ригелей

Глубина стоек и ригелей отличается у различных производителей. Эта характеристика зависит от нагрузок, которые будут воздействовать при эксплуатации.

Определенные производители добавляют внутрь стоек и ригелей дополнительный профиль, который повышает их несущую способность.

Внутренняя видимая ширина

Эта характеристика оказывает влияние на внешний вид готового фасада. Наиболее оптимальной считается внутренняя видимая ширина – 50 мм. Большинство производителей, изготавливающих светопрозрачные конструкции, придерживаются именно этой цифры, но возможны и другие показатели.

Внешняя видимая ширина

Аналогично с внутренней, минимальная внешняя ширина позволяет достичь ошеломительного визуального эффекта. Наибольшей популярностью пользуются варианты с показателем в 50 мм. Но производители предлагают и алюминиевые фасадные системы с другими показателями внешней видимой ширины.

Вид поверхности

Поверхность конструкций отличается по классу качества. Такая информация указывается в документации. Для обеспечения дополнительной защиты изготовители используют специальное покрытие, которое повышает качественные характеристики. Благодаря особенностям алюминиевых фасадов возможно монтировать конструкции даже без видимых зазоров.

Монтаж без зазоров

Огнестойкость

Это подтверждается в соответствующей документации. Кроме того, производители запускают производства особых огнестойких фасадов, которые рационально устанавливать на сооружениях с повышенными требованиями пожарной безопасности.

Крепление стекла

Алюминиевые фасады отличаются по способу крепления. Существует два основных типа: стоечно-ригельный и структурный. Также существуют отдельные подвиды систем крепления. Каждый из указанных вариантов предусматривает использование определенных крепежных элементов. В любом случае фасадное остекление будет отличаться прочностью и надежностью, только при соблюдении технологии монтажа.

Виды

Существует два вида фасадного остекления, холодное и теплое. Отличаются они монтажом и областью применения.

Теплое

В монтаже применяются стеклопакеты одно- или многокамерные. При их закреплении используется термомост.

Это пластиковая планка, вставляющаяся в собранную основу витража с наружной стороны. Она нужна для терморазрыва, предотвращения передачи сезонных температурных изменений через металлический каркас.

Применяется этот вариант при закрытии теплового контура и в тех случаях, когда нужна хорошая термоизоляция.

Холодное

В ходе установки используются различное стекло или листовой композитный материал. Монтаж производиться без термомоста.

Холодное фасадное остекление актуально в тех случаях, где не нужна полная термоизоляция:

  • балконы;
  • летние веранды и кухни;
  • межэтажные участки.

Общее описание

Фасадный стеклопакет – это система из двух и более стекол в алюминиевом профиле. Пространство между стеклами заполнено инертным газом. Он улучшает теплозащитные характеристики фасадных систем. Дистанционная рамка полая, между стеклами уложен абсорбент, который впитывает влагу, предотвращая запотевание. Самые востребованные это стеклянные фасады в алюминиевом профиле.

По количеству элементов они подразделяются на однокамерные (два стекла), двухкамерные (три стекла), многокамерные (3-8 стекол).

Для светопрозрачных фасадов применяются одно-и двухкамерные стеклопакеты. Многокамерные – тяжелые, поэтому область их применения ограничена окнами в жилых домах. В редких случаях их используют для устройства панорамных окон на балконах и лоджиях.

В отдельную группу входя фасады с одним толстым стеклом. Оно применяется для структурных и спайдерных систем, реже для стоечно-ригельных. Стекло называется триплекс. Оно состоит из нескольких слоев, склеенных между собой полимерной плёнкой.

Стеклопакеты известных производителей, таких как STIS, RGC проходят двойную герметизацию. Первый слой из битума превосходно защищает от проникновения водяных паров, а второй из силиконового или полимерного герметика обеспечивает механическую прочность кромочного соединения.

Виды стеклопакетов

Есть несколько вариантов стеклопакетов, на которые надо обратить внимание:

  1. Энергосберегающие.
  2. Солнцезащитные.
  3. Ударопрочные.
  4. Многофункциональные.

Энергосберегающие

Основная функция – это экономия энергии на обогрев и кондиционирование здания (как установить кондиционер на фасад читаем в нашей статье). Состоит из двух или трех стекол:

  1. Первое – ударопрочное полированное стекло с высокими показателями светопропускания.
  2. Второе – энергосберегающее стекло. С внутренне стороны оно обработано ионами серебра. Срок службы покрытия равен сроку службы стеклопакеты. Серебряное напыление отфильтровывает ультрафиолетовые лучи. Также оно отражает тепловые лучи изнутри помещения, уменьшая затраты на отопление.
  3. Третье (если оно есть) защищает серебряное напыление изнутри помещения.

Термоустойчивая дистанционная рамка повышает теплозащитные показатели пакета, предотвращает промерзания фасада по углам, а также снижает риск появления конденсированной влаги. За счет пластичности рам возможно изготовлению гнутых элементов.

Солнцезащитные

Основная функция – отражение солнечных лучей, снижение нагрузки на глаза. Он состоит из двух или трех стекол:

  1. Первое – непосредственно отражает солнечные лучи. Зеркальное покрытие бывает из оксидов металла или пленки. Оксид металла добавляется в жидкую стекольную смесь. Такое покрытие значительно снижает нагрузку на глаза. Окружающий пейзаж через призму солнечной защиты предстает в более теплых тонах, что успокаивающе действует на нервную систему.Пленкой в несколько слоев оклеивается внешняя поверхность стекла. У одного из слоёв металлизированное покрытие, которое хорошо защищает от инфракрасного излучения.
  2. Второе – энергосберегающее, защищает внутренние помещения от «выветривания» тепловой энергии, которая отражается от блестящей поверхности.
  3. Третье (если есть) – выполняет теплозащитную функцию.

Ударопрочные

Основная функция – выдерживать значительное механическое воздействие, а при разрушении минимизировать количество острых осколков. Есть несколько подвидов ударопрочных блоков:

  • Многослойный или триплекс – несколько листов стекла склеиваются при помощи ПВБ или ЭВА пленки. Получается прочная основа, которая предотвращает выпадение людей. Оно разлетается на мелкие осколки при ударе. Оно просто трескается, но остается целым. Некоторые виды многослойных систем защищают от вооруженных ограблений, у них есть класс по пулестойкости и взрывостойкости. Пленка может быть прозрачная, матовая, а также окрашенная по шкале RAL.
  • Стеклопакет, оклеенный ударозащитной прозрачной пленкой – по функциональной принадлежности не отличается от триплекса.
  • Стеклопакеты с армированным стеклом – надежная защита от разрушения. Армирование осуществляется оцинкованной металлической проволокой. Размер ячейки 12-25 мм. Толщина стекла 5-7 мм.

Многофункциональные

Стеклопакет сочетает в себе несколько функций. Например, фасадное матовое стекло в алюминиевом профиле, обеспечивает защиту от ультрафиолетового излучения. Одновременно выполняет функции по энергосбережению.

Что это такое

Стандартная стоечно-ригельная система фасадного остекления представляет собой основу из алюминиевых профилей, и вставленного в него заполнения. Стойки и ригеля соединяются между собой, образуя «скелет» витража.

Он в свою очередь крепится к строительной поверхности (внешней части строения, плитам перекрытия и т.д.). При монтаже может использоваться несколько типов стеклопакетов, стекло различной толщины, композитные панели.

Применение этого способа остекления фасадов достаточно широко распространено. Эта система актуальна, как при строительстве новых зданий, так и при реконструкции старых.

Типы

У стоечно-ригельной системы существует 2 типа крепежа стекол.

  1. Классическое. Заполнение крепится к каркасу с помощью прижимной планки, которая прикручивается особыми винтами к стойкам и ригелям. Сверху на прижимную планку ставится декоративная, окрашенная в необходимый цвет и закрывающая места креплений.
  2. Структурное. Заполнение крепиться к каркасу точечно, специальными крепежными деталями, которые не выступают за внешнюю плоскость. Оставшиеся снаружи пустыми швы набиваются герметиком и выравниваются относительно наружной плоскости витража. В результате на больших объемах фасад смотрится монолитно, как единое целое.

Эти решения могут применяться в как в холодных, так и в теплых системах. Они также могут дополнять друг друга на разных участках витража.
