Стоечно ригельные системы для обновления фасада

Применение и устройство остекления

Каркас на базе данной системы находит применение в различных видах наружного остекления:

• панорамное – установка светопрозранчых конструкций от потолка до пола, в соответствии с высотой помещения;
• сплошное – фасад застекляется по всей поверхности;
• ленточное – остекление выглядит как полоса из стекла без визуального разделения установленных светопрозрачных элементов;
• double skin (двойное) – на фасад монтируется многослойная конструкция из двойного стеклянного контура, прослойка между которыми заполнена воздухом;
• джамбо – остекление массивными, большими по площади панелями из флоат-стекла;
• противопожарное – для застекления используется огнеупорное стекло и пожаробезопасные элементы каркаса.

Стоечно-ригельное остекление фасадов состоит из нескольких

• элементов – узлов, используемых в конструкции:
• каркас из алюминиевых стоек и ригелей;
• кронштейны;
• вставка терморазрыва;
• стеклопакеты для заполнения секций;
• комплектующие.

Монтаж стоечно-ригельной системы фасадного остекления выполняется по особой технологии. Для него используются профили шириной 50-70 мм, которая подбирается в зависимости от веса стеклопакета. Крепление светопрозрачного наполнителя осуществляется посредством прижимных планок.

• Классическая. Состоит из металлопрофиля, прижимных планок, капотов (декоративных крышек).
• Структурная. Стыки профиля не декорируются капотами, монтаж стеклопакетов на каркасе выполняется с торца скрытым способом. С наружной стороны швы герметизируются.
• Комбинированная полуструктурная. Является комбинацией элементов обеих систем.

Компания GLASSTONG выполняет установку современных систем фасадного остекления, предлагая большой выбор вариантов и доступные цены.

Виды конструкций остекления

Принцип стоечно-ригельной системы

Говоря о стоечно-ригельной системе остекления фасадов, следует упомянуть несколько типов данных сооружений. Каждый из них по-своему удобен и практичен. Ограждения зданий, выполненные по данной системе, могут быть наклонными и вертикальными.

В основе конструкции лежат легкие и особо прочные металлические стойки и ригели, оснащенные термовставками и уплотнителями. Их ширина составляет 5 см, а в качестве крепежа используется метод наложения ригелей на стойки. Все крепежные элементы во избежание коррозии сделаны из нержавеющей стали.

Стоечно-ригельная система в разрезе

При создании такой конструкции разработчики позаботились о возможности вставлять в нее и двери, и окна. Главная отличительная черта такого сооружения – длительный срок эксплуатации.

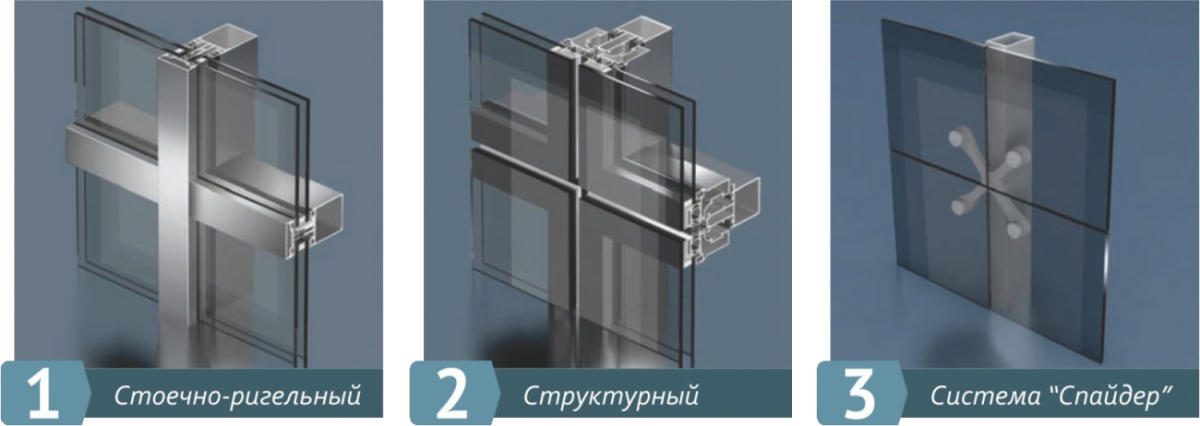

Существует несколько типов стоечно-ригельных систем фасадного остекления.

Основные типы фасадного остекления

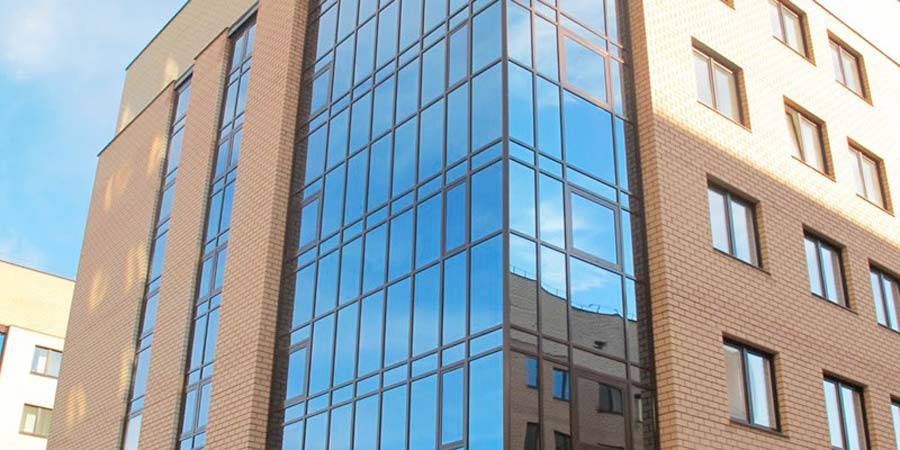

Классические (ригельные) фасады

Несмотря на то, что самостоятельно стеклить фасады крайне рекомендуется, изучить информацию об основных элементах конструкции такого фасада все же стоит. Это поможет вам не только сделать правильный выбор в пользу той или иной комплектации стеклянного фасада, но и проконтролировать качество выполнения работ по остеклению вашего дома.

Алюминиевые элементы каркаса для фасадного остекленияНа сегодняшний момент используются три типа конструкции стеклянных фасадов:

• Классический ригельный фасад;
• Структурный (безрамный) фасад;
• Спайдерный фасад,

Ниже мы рассмотрим каждый из этих типов подробнее. И начнем с наиболее распространенного – ригельного. Фасадные системы ригельного типа включают в себя:

• Внутренний профиль – каркас из стоек и ригелей.
• Внешний профиль – прижимы и декоративные крышки.
• Остекление – моностекло, стеклопакеты или фасадные стеклянные панели.

Данная конструкция отличается простотой в возведении, так как каркас из алюминиевого профиля может быть собран без привлечения специальной техники. Использование уплотнителей при установке стекол в каркас дает возможность применять в ригельных фасадах обычное стекло, чтоб удешевляет конструкцию.

Безрамное остекление

Структурное остекление фасада — более сложная технология. При структурном остеклении на внешней поверхности не видно никаких крепежных элементов – весь фасад является полностью стеклянным. Естественно, смотрится такое здание гораздо эффектнее, чем здание с фасадом, остекленным по традиционной технологии – но и реализовать такую конструкцию на порядок сложнее.

Фасад, остекленный по безрамному типу При безрамном остеклении стекло для фасада не устанавливается на каркас, а приклеивается к алюминиевым рамным профилям снаружи. Одно стекло вместе с несущей алюминиевой рамой составляет единицу фасадного структурного остекления – так называемую кассету.

Безрамное остекление балкона С внутренней стороны фасада кассеты соединяются механическим способом – через отверстия в алюминиевой рамке. Снаружи стыки между кассетами заполняются герметиком, по своим оптическим свойствам близким к стеклу. Стоимость безрамного остекления значительно выше, чем стоимость стеклянного фасада, возведенного по традиционной ригельной технологии.Причин этому несколько:

• Структурное остекление представляет собой сложную задачу для проектировщика, потому проектная документация для такого фасада, что называется, «влетит в копеечку».
• Для структурного остекления применяются только очень толстые фасадные стекла, прошедшие термическую обработку для придания им механической прочности. Стоит такое стекло намного дороже обычного.
• Материалы для безрамного остекления и отделки фасадов, а именно рамы для каркаса, клей для стекла и герметики, стоят тоже достаточно дорого.

Но при этом внешний вид остекленного фасада с лихвой компенсирует практически любые затраты.

Спайдерное остекление

Без сомнения, наиболее оригинальным типом остекления фасадов является спайдерное остекление. В частном строительстве такой тип остекления применяется редко, а вот при отделке офисных зданий, банков, торговых центров спайдерную технологию периодически используют.

СпайдерВ чем же суть этого метода установки фасада?

• Основой такого фасада является спайдер – кронштейн особой формы. Производятся такие кронштейны из очень прочного материала (чаще всего применяется легированная сталь), и чаще всего их делают весьма привлекательными внешне.
• Спайдеры крепятся к несущей конструкции (каркасу из металлического профиля, колоннам, несущим стенам), а к спайдерам через несколько эластичных зажимов фиксируются элементы остекления.
• Благодаря конструкции зажимов спайдер компенсирует температурные деформации стекла, что дает возможность остеклять очень большие площади.

На самом деле, это лишь основные сведения о стеклянных фасадах. Впрочем, и их будет достаточно, чтобы сделать правильный выбор

Но если вы все же решитесь на установку стеклянного фасада (неважно, приглянулись ли вам раздвижные стеклянные фасады, безрамные конструкции или фасады, обустроенные по спайдерной технологии) – мы уверены, вы ни на миг не пожалеете о затраченных средствах, силах и времени. Красота таких фасадов, без преувеличения, стоит любых денег!

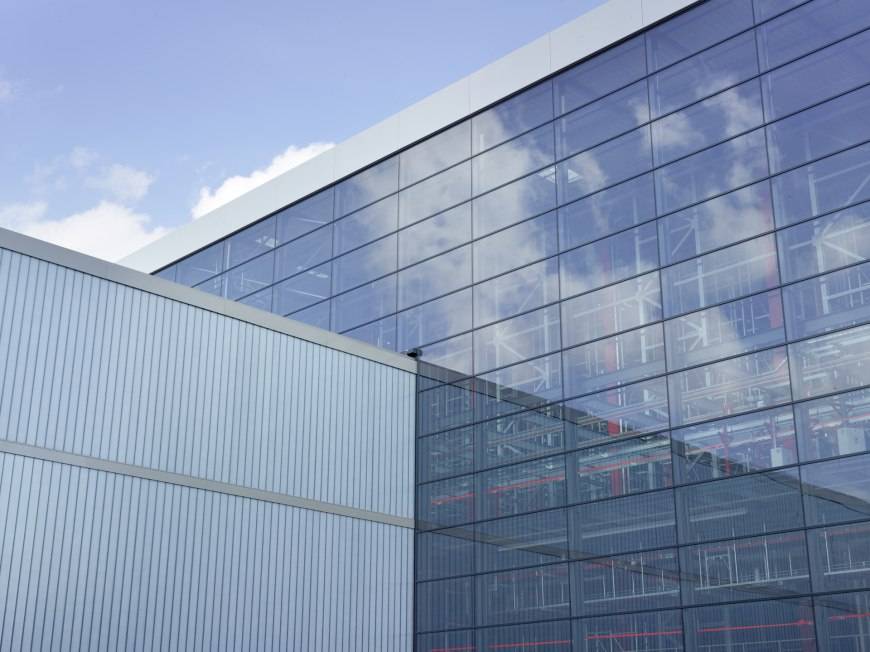

Стоечно-ригельное остекление фасадов

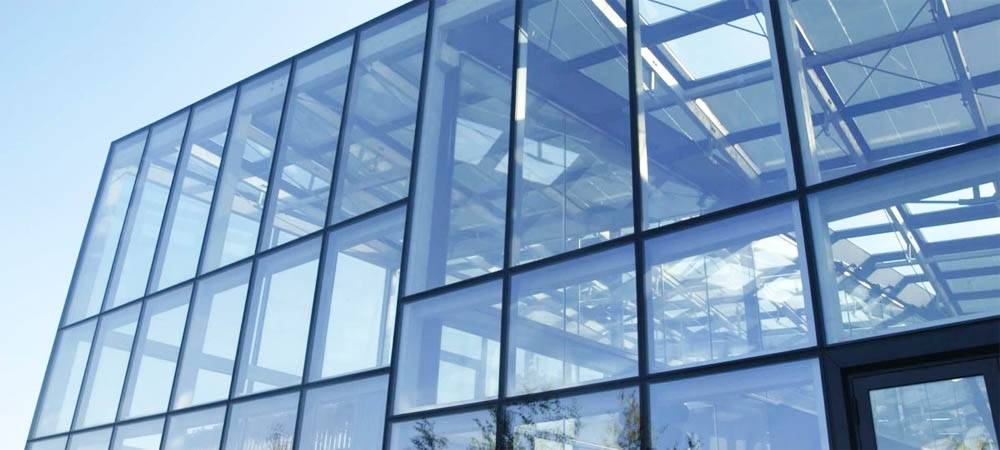

Стоечно-ригельная система остекления фасадов – особый вид наружного остекления, основу которого составляет металлокаркас вертикально-горизонтального типа. Секции заполняются стеклопакетами, каркас собирается из вертикальных стоек, а также горизонтальных балок (ригелей).

Стоечно-ригельное остекление обладает рядом преимуществ:

• привлекательный экстерьер;
• высокая светопроницаемость и энергосбережение;
• дополнительное проветривание;
• возможность установки конструкций любой формы и оттенка;
• высокая надежность соединений;
• устойчивость к промерзанию, пожаробезопасность;
• герметичность остекления;
• долговечность;
• застекление фасадов любой площади;
• быстрый монтаж без сезонных ограничений;
• экологичность и безопасность.

Стеклопакеты для деревянных окон

Один из самых популярных стеклопакетов, которые устанавливают в деревянные окна. Отлично подходит для остекления любых помещений так как сохраняет тепло зимой и не пропускает жару летом.

Премиальный стелопакет, который может использоваться как дополнительный источник отопления в помещении. Устанавливается во все типы деревянных окон — из сосны, лиственницы, дуба и меранти.

Многие принимают решение купить деревянные окна с ударопрочным стеклопакетом для установки в отдельно стоящих домах и коттеджах, а также для остекления квартир на первых этажах.

Какая бы жара не стояла на улице, деревянные окна с солнцезащитным стеклопакетом сохранят комфортный микроклимат в помещении и снизят затраты на использование кондиционера в летний период.

Надоел шум на улице? Природные свойства натурального дерева в сочетании с шумоизолирующим стеклопакетом эффективно решат эту проблему!

Рассчитайте стоимость ваших деревянных окон с различными вариантами стеклопакетов и пород дерева уже сейчас!

Преимущества стеклянных конструкций

Преимущества перед другими вариантами остекления:

1.Повышенная термоизоляция. Возможность использования утеплителей на непрозрачных участках конструкции позволяет добиться комфортного микроклимата в помещении.

2.Простота установки и несколько вариантов стыкования профилей между собой. Профили соединяются встык, внахлест и внахлест с фрезеровкой.

3.Взаимозаменяемые составляющие. Стоечно-ригельная система остекления фасадов подразумевает применение идентичного профиля для стоек и ригелей. Если остаются небольшие отрезки стоек, то они могут использоваться как ригели.

4.Решение любых задач. Универсальная конструкция позволяет разрабатывать самые разные плоскости: наклонно-поворотные, вертикально-наклонные, как вершина пирамиды и многие другие.

Стоечно-ригельное остекление фасадов

Стоечно-ригельная система остекления фасадов – особый вид наружного остекления, основу которого составляет металлокаркас вертикально-горизонтального типа. Секции заполняются стеклопакетами, каркас собирается из вертикальных стоек, а также горизонтальных балок (ригелей).

Стоечно-ригельное остекление обладает рядом преимуществ:

• привлекательный экстерьер;
• высокая светопроницаемость и энергосбережение;
• дополнительное проветривание;
• возможность установки конструкций любой формы и оттенка;
• высокая надежность соединений;
• устойчивость к промерзанию, пожаробезопасность;
• герметичность остекления;
• долговечность;
• застекление фасадов любой площади;
• быстрый монтаж без сезонных ограничений;
• экологичность и безопасность.

Стеклоконструкции от компании «СмальтаГрупп»

Наша компания предлагает качественные услуги остекления фасадов по стоечно-ригельной технологии, которая идеально подходит для создания современных фасадов различных зданий, например, торговых центров, офисов, выставок и больших коттеджей. Цена услуги у нас невысокая, поэтому ей могут воспользоваться как застройщики крупных объектов, так и частные лица — владельцы загородных домов и дач. Большой опыт, инновационные методы работы и качественные материалы остекления — все это вам в состоянии предложить компания «СмальтаГрупп»!

За дополнительной информацией обращайтесь по телефону +7 (495) 532-86-46.

Виды стоечно- ригельного остекления

Стоечно – ригельное остекление широко применяется для следующих видов внешних ограждающих конструкций:

• Панорамное остекление – один прозрачный блок или стекло закрывает собой целый этаж здания по высоте. По ширине элементы различны. Расположение ригелей совпадает с линией межэтажных перекрытия, что положительно сказывается на рисунке фасада. Панорамное остекление часто комбинируется с кирпичными или бетонными стенами в жилых домах. С его помощью закрывают лоджии.
• Сплошное остекление – внешняя часть здания состоит из стекла и металла. Непрозрачных стен нет. Такой вид остекления характерен для высотных зданий.
• Ленточное остекление – прозрачная полоса опоясывает периметр здания. При этом её ширина варьируется. Ленточное остекление часто вступает в качестве светопрозрачного элемента для глухих каменных фасадов.
• Двойное остекление – «бутерброд» из двух стекол, между которыми воздушная прослойка, которая защищает здание от промерзания и потерь тепла.
• Джамбо – облицовка фасада крупноразмерными стеклянными блоками.
• Противопожарное остекление – в основе лежат огнеупорные фасады, увеличивающие время живучести всей конструкции при обширном пожаре.

Наша продукция и услуги

Хотите купить деревянные окна со стеклопакетом по разумной цене? Тогда оконные конструкции из сосны — это отличный вариант. Высокая надёжность и долговечность гарантированы.

Отличительной особенность этого типа деревянных окон является повышенный срок службы во влажном климате и естественная сопротивляемость к появлению грибка и вредоносных бактерий.

Премиальное остекление — сочетает в себе благородство древесины натурального дуба, повышенный срок службы и надёжность современного стеклопакета.

Самый долговечный вариант деревянных окон со сроком службы до 90 лет. Внешние алюминиевые накладки надёжно защищают оконные конструкции от негативных внешних воздействий.

Остекление коттеджей всеми видами деревянных окон — из сосны, лиственницы, дуба или меранти. Изготовление оконных конструкций любых форм, размеров и типов открывания.

Установка окон в деревянном доме — это сложная задача, которая требует проведения подготовительных работ по окосячке (обсаде) оконных проемов. Сделаем все быстро, качественно и в срок.

Типы остекления

Есть несколько возможных вариантов остекления фасадов.  Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

• Стоечно-ригельные системы;
• Структурные;
• Светопрозрачные спайдерные;
• Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

Стоечно-ригельная система остекления в разрезе

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

Модульное остекление – элементный фасад зданий

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

Структурная система остекления

Отличительной особенностью структурной системы является ее целостность.  Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Устройство полуструктурного фасадного остекления

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерная система остекления фасада

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют – спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

Стеклянный фасад на вантовой системе на спайдерах

Вантовые системы относятся к спайдерной системе, и придают остеклению  панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

От обычной спайдерной системы вантовые отличаются очень существенно. Главной отличительной чертой является крепление к зданию, отсутствуют традиционные рам-секции. Если почти все фасады в своей основе имеют жесткий металлический каркас прикрепленный к базовым стенам, то планарная конструкция крепится с помощью специальных высокопрочных тросов (вантов), туго натянутых и «сплетенных» по принципу паутины.

Применение и устройство остекления

Каркас на базе данной системы находит применение в различных видах наружного остекления:

• панорамное – установка светопрозранчых конструкций от потолка до пола, в соответствии с высотой помещения;
• сплошное – фасад застекляется по всей поверхности;
• ленточное – остекление выглядит как полоса из стекла без визуального разделения установленных светопрозрачных элементов;
• double skin (двойное) – на фасад монтируется многослойная конструкция из двойного стеклянного контура, прослойка между которыми заполнена воздухом;
• джамбо – остекление массивными, большими по площади панелями из флоат-стекла;
• противопожарное – для застекления используется огнеупорное стекло и пожаробезопасные элементы каркаса.

Стоечно-ригельное остекление фасадов состоит из нескольких

• элементов – узлов, используемых в конструкции:
• каркас из алюминиевых стоек и ригелей;
• кронштейны;
• вставка терморазрыва;
• стеклопакеты для заполнения секций;
• комплектующие.

Монтаж стоечно-ригельной системы фасадного остекления выполняется по особой технологии. Для него используются профили шириной 50-70 мм, которая подбирается в зависимости от веса стеклопакета. Крепление светопрозрачного наполнителя осуществляется посредством прижимных планок.

• Классическая. Состоит из металлопрофиля, прижимных планок, капотов (декоративных крышек).
• Структурная. Стыки профиля не декорируются капотами, монтаж стеклопакетов на каркасе выполняется с торца скрытым способом. С наружной стороны швы герметизируются.
• Комбинированная полуструктурная. Является комбинацией элементов обеих систем.

Компания GLASSTONG выполняет установку современных систем фасадного остекления, предлагая большой выбор вариантов и доступные цены.

Стойка и ригель фасада – важные особенности

• Столбово-рельсовые фасады представляют собой конструкцию из вертикальных стоек и горизонтальных ригелей.
• Заполняющие элементы, такие как стеклянные поля и панели, крепятся к стойкам и фрамугам с помощью прижимных планок и несут только собственный вес.
• Водосточная система на нескольких уровнях обеспечивает осушение фасада.
• С помощью стоечно-ригельных конструкций архитекторы реализуют не только классические стеклянные фасады, но и такие решения, как лёгкие кровли и наклонные фасады.
• Преимуществом стоек и ригелей является возможность создания очень филигранных стеклянных фасадов за счёт узких профилей.
• Одним из недостатков является дополнительная ширина рамки.

Стоечно-ригельная система фасадного остекления

Каждый проект индивидуален не только с точки зрения дизайна, но и в техническом плане, поэтому внешне идентичные конструкции могут изготавливаться из разных металлов. Стоечно-ригельная система фасадного остекления может быть сделана на основе профилей из:

Какой профиль подойдёт именно в вашем случае зависит от назначения здания, его технических характеристик и других конструктивных особенностей, поэтому металл определяется на стадии разработки каждого отдельного проекта.

Насколько качественной, удобной и функциональной будет стоечно-ригельная система остекления во многом определяют узлы. Узлы – это та область конструкции, где располагаются системы крепежа и некоторые другие элементы, отвечающие за техническое устройство фасада. Для того, чтобы система остекления работала исправно и соответствовала всем заявленным характеристикам, необходима качественная установка. Все фасады от АФК монтируются штатными специалистами компании, поэтому вы получаете гарантию на установку и саму систему остекления напрямую от производителя.

Виды витражного остекления по конструкции

Это классическая система, проверенная временем и основными производителями стеклопакетов. Она легко устанавливается, стоит дешево, напоминает по конструкции обычное пластиковое окно. Имеет алюминиевый каркас, состоящий из стоек и ригелей, внутри само стекло или стеклопластиковый блок. Уплотнители обеспечивают герметичность. Преимущества: теплоизоляция, цена, простота монтажа, легкость интеграции под существующий фасад, выбор стекол.

Это заводские готовые стеклопластиковые конструкции, которые изначально от завода поставляются к месту строительства. Каркасная система, готовое решение, быстрота монтажа, неплохое качество, делает модульные конструкции доминирующими при монтаже витражей в административно-офисных зданиях.

Модульные системы проектируются как единое целое, возможность комбинирования цвета стекла нет. Также тяжело предусмотреть технологические отверстия под кондиционеры, которые не проблема сделать в ригельной системе. Устанавливать модульные конструкции для небольших фасадов нет экономического смысла, ведь размеры стандартизированы, а разрезать каркас и стекло слишком дорого. Модульная система часто применяется при оформлении фасадов офисных и жилых высотных зданий.

Это специфический тип остекления, который имеет ряд особенностей:

• Нет видимых крепежных элементов;
• Крепежи типа стоечно-ригельного, но нет громоздкости;
• Комбинированные размеры стекол и возможность визуального увеличения размера здания;
• Универсальность.

Структурное остекление полностью устраняет человеческий фактор при проседании, подпоре воздуха, подаче воды извне. Отличается витраж хорошей теплоизоляцией, шумоизоляцией, долговечностью.

Такое остекление делать не просто сложно, а очень трудно. Поэтому, техническое решение дорогое. Для реализации проекта нужно затратить много сил, денег, энергии и человеческих ресурсов. Каждый элемент имеет свой оттенок, рама также подбирается под цвет фасада. Встречается мозаика разве на фасадах элитных жилых и офисных центрах.

Это локальное остекление конкретных фрагментов фасада здания. Технология монтажа сложная. Технически реализуема. Стекла фиксируются специальными креплениями – спайдерами, нет сопротивления стекол по отношению к несущей раме. Эта система стала популярной за счет низкой стоимости, монтажа стекол любого размера, стекла имеют высокую пропускную способность, каркас стойкий к коррозии.

Основные технические характеристики ТП-78 ЭФ

• Значение ширины лицевой части профиля составляет 78 мм;
• Наличие двух видов термомоста, ширина которых 22 и 34 мм;
• Заполнение, которое используется: глухое, а также светопрозрачное, их толщина изменяется в диапазоне 6 — 50 мм;
• Наличие трех контуров уплотнения в створках и между блоками;
• Значение максимального момента инерции рамы сотавляет 322 см4, импоста — 524 см4.

Система ТП-78 ЭФ создана специально для высотного строительства при сложных климатических условиях. При этом не нужна установка строительных лесов во время монтажа конструкций.

Монтаж фасада производится благодаря готовым блокам, собираемым в цеху. По причине того, что изготовление элементов происходит в заводских условиях, гарантируется высокое качество сборочных работ.

Компенсация температурных деформаций производится за счет резины-уплотнителя междуэлементами.

Крепеж блока к зданию осуществляется благодаря стальным и алюминиевым монтажным узлам. Конструкция узлов дает возможность производить регулировку в трех направлениях.

Применяется фурнитура известных производителей Европы: ESCO, GIESSE, SOBINCO.

Плюсы и минусы системы

Положительные стороны ригельной конструкции:

• Привлекательный внешний вид.
• Относительно быстрый монтаж.
• Доступная стоимость.

Прежде чем заказывать проект и монтаж такого остекления, стоит внимательно присмотреться и к недостаткам.

• Чем больше ригелей, тем меньше будет обзор, так как они занимают много пространства.
• Ригели легко проводят тепло, поэтому не могут обеспечить достаточную теплоизоляцию, и конструкция быстро выстывает.
• Ячейка не может быть больше кв. м.
• Конструкция плохо приспособлена к сильному ветру, не может ему достойно противостоять, что выливается в некоторые проблемы использования такого остекления в местах, где сильный ветер является постоянным явлением.
• Быстро выходят из строя резиновые уплотнители.

Сплошное остекление придает фасаду здания элегантный вид

Основные технические особенности

Конструктивные решения возможны в двух вариантах:

1. Основной вариант. В этом случае гарантируется отвод конденсата из-за крепления внахлест ригелей к стойкам. Профиля ТП-50310 — ТП-50314-04 применяются в качестве стоек; ТП-50320 — ТП-50328, ЭК-5001, ЭК-5002, ЭК-5003, ЭК-5006 выполняют роль ригелей. Вертикальные, наклонные витражи, а также односкатные светопрозрачные покрытия и двускатные осуществляются с помощью этого варианта;
2. Согласно второму варианту крепление ригеля непосредственно к стойке осуществляется без нахлеста. Профили марок ЭК-5001, ЭК-5002, ЭК-5003, ЭК-5006 применяются как стойки и ригели.

Лицевая поверхность профилей в ширину 50 мм, а усиленный ригель ТП-50328 по ширине 60,4 мм. Значение высоты сечения стоек находится в пределах 56 — 240 мм, это же параметр для ригелей — в пределах 34 — 169 мм.

Осуществляется прессование профилей из специального сплава металлов 6060 (ГОСТ-22233-2001). Роль защитного и декоративного покрытия играет полимерный порошок и анодно-оксидное покрытие. Подбор цвета осуществляется по RAL-каталогу.

Заполнение бывает:

• Светопрозрачное. Согласно ГОСТ 111-90 значение толщины витринного стекла составляет от 4 мм; по ГОСТ 24866-99 однокамерные стеклопакеты, а также двухкамерные обладают значением толщины до 48 мм. Осуществление проекта и монтажа производится по нормативному документу СН 481-75, при этом в обязательном порядке применяются опорные подкладки;
• Несветопрозрачное заполнение. Толщина сэндвич-панелей изменяется в пределах 4 — 48 мм.

Эта серия позволяет изготовление витражей, оснащенных поворотом ригеля в горизонтальном направлении на внутренние и наружные углы. При этом применяется только одна стойка.

С помощью компенсаторных стоек марок ТП-50317 и ТП-50318 происходит осуществление в горизонтальной плоскости компенсации температурного расширения.

Крепление навесных фасадов к несущим конструкциям происходит благодаря стальным и алюминиевым монтажным узлам.

В этой серии интегрированы все возможные конструкции ТАТПРОФ-системы.

Комплектация серии:

• уплотнители, в основе которых EPDM — резина типа 1б (ГОСТ 30778-2001);
• пластмассовые изделия: ПВХ — УВ-10 согласно ТУ 6-01-737-76; полипропилен согласно ТУ-Т-06-В-03-93; по ГОСТ16338-77 материал полиэтилен 204-15 Сорт 1 ;
• крепежные изделия: оцинкованные и из нержавеющей стали.

Стоечно-ригельная система

VIDNAL F50 SR — cтандартный вариант для остекления вертикальных, эркерных и наклонных фасадов любой этажности. Широкий типоразмерный ряд стоек, ригелей и термовставок позволяет сократить металлоёмкость конструкции при сохранении прочностных и теплоизоляционных характеристик.

• Обеспечение сборки любого внутреннего и наружного угла в диапазонах от 0° до 90°.
• Три уровня отвода конденсата дают возможность решать архитектурные задачи, не отвлекаясь на ограничения системы отвода влаги.
• Возможность встраиваемых конструкций, окон, дверей.
• Оригинальный способ крепления прижимной планки обеспечивает надежность соединения без сверления дополнительных отверстий. В итоге монтаж проще и менее трудозатратен по сравнению с аналогами.
• Дополнительная обработка ригельных профилей и установка капельников и перетоков позволяет лучше отводить конденсат и влагу из конструкции.
• Крепление ригеля к стойке позволяет использовать «сэндвич» панель с большими размером и весом.
• Больший терморазрыв по сравнению с конкурентами, возможность установки более толстых стеклопакетов для российских диапазонов температур.
• Система адаптирована под требования российских потребителей: надежно и экономично.
• Профили изготавливаются из сплава АД31.

• 50 Видимая ширина, мм
• 50 Max толщина стеклопакета, мм
• 240 Max вес заполнения, кг

• Стойки от 0 стойки до 170 мм с шагом 15 мм, 10 типоразмеров
• Ригели от «нулевого» ригеля до ригелея в 130 мм, 9 типоразмеров
• Термовставки 6 типоразмеров: 13, 19, 25, 31, 37 и 43 мм

• A1 Класс по показателю сопротивления теплопередаче
• A Класс по показателю воздухопроницаемости
• A Класс по показателю звукоизоляции класс/ДБ
• A Класс по показателю пропускания света
• Соответствие ГОСТ 22233-2001
• Соответствие ГОСТ 23166-99
• Соответствие ГОСТ 21519-2003

• + Покраска порошковой краской по RAL
• + Анодно-окисное покрытие различные цвета
• + Покраска «под дерево»

Стоечно – ригельная система остекления фасадов от А до Я

Стеклянные фасады теснят на рынке массивные ограждающие конструкции из кирпича и бетона. Они намного легче, современнее, улучшают внешний вид здания, делают его привлекательным, могут конкурировать с классическими фасадными системами по энергоэффективности. Эффект прозрачности внешних стен вообще вне конкуренции.

Инженерные системы жилых, общественных, производственных объектов постоянно модифицируются, увеличивается их количество, протяжённость. Кондиционеры, вентиляторы, фильтры ультрафиолета, автоматические системы пожаротушения и другие составные части системы жизнеобеспечения зданий увязаны между собой, им нужна надежная, современная оболочка. Для этого подходит стоечно – ригельная система остекления.

Сфера применения

Витражное остекление фасадов зданий на основе алюминиевого профиля придает зданию современный внешний вид. На основе стоечно-ригельной системы можно создавать различные виды остекления:

• панорамное: весь этаж здания покрыт одним прозрачным блоком при сохранении стен,
• сплошное: всю внешнюю часть фасада оформляют стеклянно-металлической конструкцией без участков с непрозрачными стенами,
• ленточное: по периметру здания располагается светопрозрачная полоса разной ширины,
• двойное: конструкция представляет собой два стеклопакета, между которыми располагается воздушная прослойка,
• джамбо: фасад оформляется стеклянными блоками особенно крупных размеров.
