Использование фасадного остекления: основные принципы и разновидности технологии

Какое бывает остекление?

Фасадное остекление зданий отличается разнообразием. Чаще всего встречаются следующие типы:

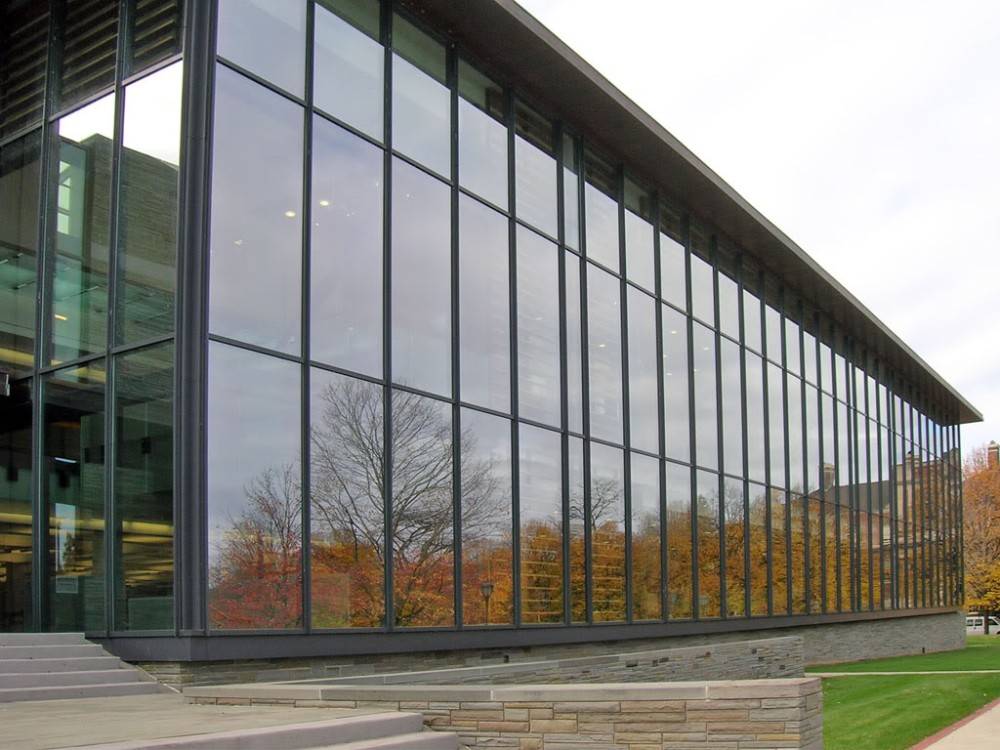

Прозрачные фасады

Имеют достаточно много систем строения, однако чаще всего применяется стоечно-ригельная система, так как она считается наиболее простой и надежной. Конструкция имеет вертикальные стойки, к ним прикрепляются горизонтально расположенные ригели, которые несут основную нагрузку. Особенностью конструкции является то, что каркас находится внутри здания. С внешней стороны он кажется полностью стеклянным.

Применяется чаще всего алюминиевый профиль. Он имеет небольшую массу, может быть установлен на здании любой конструкции. Он может иметь разнообразные формы, что позволяет сделать дизайн окон оригинальным. Пропускная способность света у таких каркасов высокая. При необходимости можно оснастить фасад открывающимися элементами, вставить двери.

Монтаж такой конструкции несложен, занимает относительно мало времени, потому широко применяется для обустройства офисных зданий, где требуется быстро закрыть большую площадь.

Закрытая система

Остекление фасадов может осуществляться при помощи закрытой стоечно-ригельной системы. Стойки изготавливаются из алюминия. Также имеются внешние профили, которые прижимают стекла. Соединяться стойки могут по-разному, чаще всего снаружи видны только декоративные крышки. Они могут иметь разную форму и размер, отличаться цветом, что позволяет создать индивидуальное оформление фасада.

Самое распространенное остекление фасадов – это алюминиевые стеклянные фасады. Такой каркас легкий, для того чтобы он был герметичным, его снабжают уплотнителями из резины. Они позволяют плотно прижать стеклопакет, не пропускают воздух и влагу. Внешне конструкция выглядит как сплошной стеклянный экран, при этом стекло разделяют узкие, малозаметные планки, на которых оно держится. Если крыша у здания металлическая, фасад смотрится особенно гармонично.

Полузакрытая система

Остекление фасадов зданий такого типа отличается тем, что с внешней стороны видны только вертикальные или горизонтальные ригели, которые прикрывают декоративными крышками. Остекление удерживается при помощи штапиков. Чаще всего применяют специальный профиль, замаскированный под основную конструкцию, что позволяет добиться цельного облика фасада. Прохожим будет казаться, что он состоит из одного большого стекла.

Эта конструкция отличается высокой прочностью, крышки можно оформить в любом стиле, так как существует большой выбор форм, размеров, цветов. Пространство между планками обычно закрывают при помощи герметика или уплотнителя, это позволяет добиться герметичности конструкции и защитить здание от холода.

Конструкции с индивидуальным дизайном

Стекло является популярным материалом. Если сравнивать с развитием строительных материалов, то наблюдается постоянная тенденция к прозрачности в оформлении внутреннего пространства коммерческих и жилых зданий. Стекло является таким строительным материалом, которое может справиться с этой проблемой на отлично, и, кроме этого, может взять на себя множество других функций. Довольно сложно найти такой же универсальный материал. Стекло позволяет создавать светлые кабинеты и комнаты которые могут быть полупрозрачными, непрозрачными или с поверхностью индивидуального дизайна. Множество доступных крепежных материалов позволяет использовать стекло в потолках, стенах и полах. Стекло соответствует самым высоким требованиям безопасности и просто в обслуживании.

Современные дизайнеры интерьера хотят, чтобы ванная комната передавала определенное отношение к жизни. Сложные стеклянные душевые системы играют главную роль.

Обслуживание

Как и любой элемент здания, фасадное остекление, несмотря на надежность и долговечность, нуждается в обслуживании, а иногда и ремонте. В ходе эксплуатации теряют эластичность уплотнительные резинки, нарушается герметизация проемов, незначительно деформируется металлический каркас, а также может потребоваться регулировка фурнитуры открывающихся элементов.

При установке холодных систем нередко у владельцев здания возникает желание поменять остекление на теплое или поставить стеклопакеты с большим уровнем шумопоглощения. Все мероприятия по ремонту или обслуживанию стеклянных фасадов должны выполнятся специалистами, это обеспечит долговечное и безопасное их функционирование.

Полезное видео о разновидностях фасадного остекления:

Подписаться

Особенности крепления

Крепление стеклопакетов выполняют с помощью силиконового герметика. Этот материал позволяет защитить элементы остекления от любых атмосферных и механических воздействий, обеспечивая надёжную герметизацию.

Герметик К положительным характеристикам силиконового герметика можно отнести:

1. Надёжность. С помощью герметика можно клеить не только стекло, но также металлические, каменные и керамические элементы.
2. Его цвет можно подобрать под оттенок фасада, а можно использовать бесцветный.
3. Обладают отличными характеристиками выдерживания различного температурного режима. Им можно работать как при минус 300, так и при плюс 400.

Некоторые стеклопакеты дополнительно снабжены встроенными крепёжными элементами, но при этом не исключается применение герметика. Так как именно с помощью этого материала крепится наружное стекло конструкции. Подробнее о структурном остеклении смотрите в этом видео:

Основные виды фасадного остекления

Наиболее распространены следующие виды фасадного остекления:

• фальш-остекление – в данном случае отделка производится поверх стен здания, т.е. ни о какой прозрачности речи не идёт. Это прекрасное решение для случая, когда требуется маскировка недостатков на фасаде. Проектирование и монтаж такой отделки немного проще случая, когда производится обычное остекление;

Алюминиевое остекление одной из стен здания

структурное фасадное остекление – отличается отсутствием выступающих деталей, таких как стойки или ригеля. За счёт этой особенности, достигается не только сокращение размеров, но и создаётся цельный вид конструкции;
спайдерное остекление – внешне выглядит как сплошная стеклянная стена. Такое стекло обладает идеально гладкой и прозрачной поверхностью. Роль крепежей выполняют скрытые точечные крепления, располагающиеся на внутренней стороне конструкции. Данный вид также называется планарным. Подобное решение используется не только для отделки фасадов, но и для установки внутренних перегородок;

Спайдерный вид выполняется по безрамной технологии, что исключает неровности и выступающие элементы на фасаде

стоечно-ригельные фасады – представляют конструкцию из алюминиевого каркаса и стеклянных витражных элементов. В данном случае наиболее прост ремонт и замена поврежденных секций;
алюминиевое фасадное остекление – отличается от предыдущего вида тем, что витражи делаются также из алюминия. Всё здание, таким образом, как правило, не отделывается.

Входные группы из стекла

Входные группы из стекла относятся к части наружной отделки здания. Как правило, их каркас может быть: деревянным, алюминиевым или из ПВХ

Для них важно наличие высокой прочности стекла, поэтому обычно выбирается один из вариантов:

• Триплекс – относится к очень надежному варианту, однако он и немало стоит.
• Закаленное стекло – часто можно встретить в устройствах входных групп, где используются автоматические двери.
• Многокамерный стеклопакет – считается, пожалуй, самым основным вариантом в соотношении цены/качества.

Если у вас довольно не обычные и сложные задумки на возведение необычного и красивого фасада, то стекло считается лучшим вариантом для выбора основного материала фасада. Но стоит не забывать, что для качественного фасада не стоит экономить и выбирать только качественные комплектующие. Работу же связанную с монтажом, лучше оставить на профессионалов, так вы получите действительно красивый фасад, а главное надежный и долговечный.

Размеры панорамных окон

Площадь оконных конструкций определяется государственными стандартами, а также зависит от прочности материала, из которого изготовлены окна.

Основные требования к размеру панорамных окон:

1. Площадь оконной конструкции должна быть не более 6 кв.м.
2. Оконный блок больших размеров должен иметь перегородки, параметры отдельных частей не должны превышать 2,5 кв.м.
3. Армированные створки окна толщиной 1,5 мм могут иметь максимальные размеры 0,9 м в ширину и 2,1 м в высоту. При увеличении ширины до 1,2 м высота уменьшается до 1,5 м.
4. Створка панорамного окна должна иметь массу, не превышающую 75 кг.
5. Радиус арочного окна нельзя делать меньше 0,3 м.

Соблюдая вышеперечисленные требования, удастся избежать проблем с поломкой оконных конструкций и фурнитуры и обеспечить безопасность использования окон в пол.

Какие стекла и стеклопакеты применяют

Более 90% площади стеклянных фасадов занимает стеклопакет и от его качеств в основном зависит уровень тепло- и шумоизоляции помещения. Для остекления фасадов применяют стекла, которые характеризуются по нескольким критериям.

Показатели энергоэффективности

Энергоэффективность стеклопакета определяется наличием на одном из стекол (обычно на наружном) специального покрытия, отражающего внутрь помещения инфракрасное (тепловое) излучение. Благодаря такому покрытию стекло пропускает с улицы более 90% света в видимом спектре, одновременно отражая до 70% тепла обратно в помещение.

В жару энергосберегающая поверхность препятствует нагреву комнат прямыми солнечными лучами, а при морозах существенно уменьшает перенос тепла с внутренней части здания на улицу. Покрытие уменьшает потери только в инфракрасном спектре излучения – на остальные теплоизоляционные характеристики стекла энергосберегающий слой не влияет.

Применение энергосберегающего покрытия позволяет на 50% уменьшить теплопотери однокамерного стеклопакета в сравнении с двухкамерным, стекла в котором не имеют изолирующего слоя, при этом масса однокамерного будет, естественно, меньше.

Звукоизоляция

Степень поглощения шума особенно важна в зданиях, фасад которых выходит на оживленные автомагистрали, железнодорожные пути или активные строительные объекты. Наибольший звукоизолирующий эффект достигается использованием стекол разной толщины, расположенных на различной дистанции друг от друга.

Для однокамерных изделий применяют стекла толщиной 6 мм для наружного и 4 мм для внутреннего слоя. В результате каждый слой гасит колебания определенной частоты, что дает заметно больший эффект, чем при использовании одинаковых по толщине стекол.

Увеличение количества камер с одновременной установкой разных стекол усиливает уровень звуконепроницаемости помещения, но больше в диапазоне высоких частот. Низкие частоты, такие как шум железной дороги или грозовые раскаты, поглощаются заметно хуже.

Тонировочное и поляризационное покрытие

Применение подобных решений актуально в тех случаях, когда необходимо исключить прозрачность остекления в одном из направлений (чаще с улицы).

Тонировка поглощает часть спектра светового потока, обеспечивая при ярком дневном освещении практически полную непрозрачность фасада. Поляризация работает по другому принципу: световой поток с внешней стороны беспрепятственно проникает в помещение, но внутреннее содержимое здания остается скрытым для внешнего наблюдателя.

Виды

Сплошное остекление фасадов можно осуществить при помощи нескольких способов крепления блоков:

1. Структурное.
2. Полуструктурное.
3. Спайдерное.
4. Панорамное.

Структурное

Отличается от классического стоечно-ригельного способом установки стеклянного заполнения. В основе лежит каркас из алюминиевых или стальных профилей. Стеклопакет вставляется в раму, Затем фиксируется с помощью клея-герметика. Он заменяет громоздкие прижимные планки и значительно увеличивает целостность системы.

Для заполнения применяются стеклопакеты со стеклами разного размера. Внешнее стекло немного больше, Оно перекрывает внутреннее. Таким образом, получаются аккуратные, узкие стыковочные швы, заполненные силиконовым атмосферостойким клеем.

Такой способ крепления обеспечивает высокий уровень звукоизоляции, а также полную герметичность внутренних помещений. Стоимость квадратного метра немного дороже, чем у стоечно-ригелной системы, но достоинства перекрывают разницу в цене.

Полуструктурное

Альтернативный вариант к классическому способу. Применяется, когда поставлена задача создать монолитную стекленную поверхность фасада, а технические особенности не позволяют монтировать большеразмерные блоки.

Стеклопакет устанавливается классическим способом, а прижимные планки намного тоньше. Их ширина не превышает 50 мм. Алюминиевое фасадное остекление полуструктурным методом предполагает скрытую установку дверей и окон. Их рамки незаметны на фоне тонких прижимных планок.

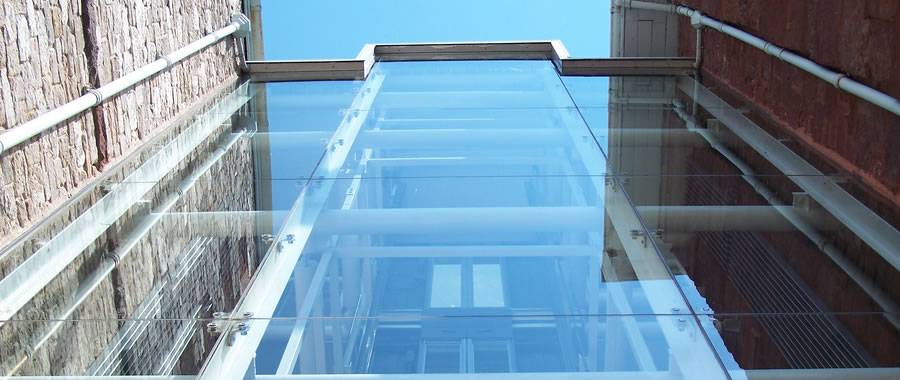

Спайдерное

Стеклопакеты «подвешивают» на специальные элементы – спайдеры, которые закрепляются на несущем каркасе. Визуально конструкция выглядит воздушной, как бы парящей отдельно от здания.

На конце спайдеров (крепежных кронштейнов) установлены рутели. Каждый рутель крепится в угол стеклопакета через отверстие к спайдеру. Классический рядовой спайдер соединяет между собой четыре стеклопакета. Такая система фиксации удобна для устройства купольных и арочных пространственных конструкций. Межблочные стыки заделываются силиконовым, атмосферостойким герметиком.

Спайдерные фасады долговечны и надежны. Все крепежные элементы располагаются внутри здания. Отсутствие рамок позволяет получить максимально возможную светопрозрачную монолитную поверхность.

Панорамное

Панорамное остекление фасадов – стеклянная стена. Высота остекления от пола до потолка без

дополнительных рамок. Такой способ часто применяют для лоджий, балконов и окон.

Человек непосредственно контактирует со стеклом без дополнительных барьеров, поэтому к материалу для облицовки предъявляются особые требования по прочности и безопасности. Применяется особопрочное армированное или оклеенное прозрачное плёнкой стекло.

В коттеджном строительстве популярностью пользуются раздвижные панорамные окна-стены. Они установлены на ролики, которые ездят по алюминиевым направляющим. По сути это огромная раздвижная дверь. Правда стоимость раздвижной панорамной стены делает её доступной ограниченному числу обеспеченных и продвинутых людей.

Сплошное остекление общественных и жилых зданий даёт возможность разнообразить облик города, поселка или частного домовладения. Будущее за бескаркасными экологически чистыми и энергоэффективными фасадами.

Преимущества спайдерных систем фасадного остекления

Этот тип остекления является очень популярным и востребованным не только, благодаря тому, что позволяет создать оригинальное здание, но и потому, что эта технология является одной из самых бюджетных и имеет множество преимуществ:

• по средству спайдерного остекления можно воплотить любые дизайнерские идеи;
• все элементы конструкции намного легче, что позволяет создать безопасную конструкцию;
• все элементы достаточно просто устанавливать и срок остекления по этой технологии меньше;
• конструкция устойчива к различным негативным факторам и выдерживает даже самые плохие погодные условия;
• для облицовки используется небольшое количество элементов несущей конструкции, поэтому нужно меньше материала, а сама конструкция будет не такой тяжелой, и фундамент дома не будет проседать;
• такая конструкция имеет большой срок службы, более 50 лет;
• остекление не требует дополнительного обслуживания;
• стекло для спайдерной системы покрывается специальным светоотражающим покрытием, поэтому солнечные лучи, при этом помещение остается отлично освещенным;
• можно легко заменить поврежденные элементы конструкции и не нужно для этого менять большой объем поверхности;
• с внешней стороны конструкция выглядит, как одно полотно, поскольку при спайдерной системе не видно швов, что придает зданию эстетически привлекательный внешний вид.

Рис. 11. Преимущества спайдерных систем фасадного остекления.

Прочность

Спайдерное остекление, несмотря на свой хрупкий внешний вид, очень надежное и способно выдержат нагрузки в несколько тонн без деформации и повреждения внешнего вида поверхности. Это обусловлено тем, что для конструкции используется сверхпрочное стекло и надежные системы крепления, которые не оказывают давление на каркас, а распределяют его по всей поверхности.

Рис. 12. Система крепления спайдерной системы.

Универсальность

Па системе спайдерного остекления можно создать дом любой формы и высоты. Для создания полотна используются небольшие стеклопакеты, которые соединяются между собой герметиком. Таким образом, можно создавать креативные здания разных архитектурных форм, без потери качества конструкции. Можно также покрывать этим видом облицовки не только стены, но и кровлю и делать межкомнатные перегородки.

Рис. 13. Универсальная сфера применения спайдерного остекления.

Простота в эксплуатации

Монтажные работы не занимают много времени, поэтому даже большой объем работ можно выполнить в кратчайшие сроки. При этом, компания, которая будет устанавливать эту систему, сможет воплотить все идеи и пожелания клиента в форме и внешнем виде здания. Также, готовая конструкция не требует обслуживания и неприхотлива в эксплуатации.

Рис. 14. Система установки спайдерного остекления.

Долговечность

Конструкция отличается долговечностью, поскольку для строительства используются прочные стеклопакеты и крепежные системы, которые не подвергаются нагрузкам и устойчивы к воздействию всей массы здания. Готовая система прослужит более полувека и при этом не потребует ремонта или замены структурных элементов.

Рис. 15. Пример спайдерной системы фасадного остекления.

Эстетичность

Готовое здание, покрытое по системе спайдерного остекления, выглядит, как настоящее произведение искусства. Выглядит такая облицовка очень по-современному, поэтому зачастую этот тип фасадного покрытия используется для офисных зданий больших компаний и торговых комплексов. Можно также использовать его для облицовки дома с панорамными окнами.

Рис. 16. Спайдерное остекление выглядит эстетически привлекательно.

Экологичность

Для остекления используются экологически чистые материалы, которые не выделяют токсинов и устойчивы к воздействию внешней среды. Готовое здание отличается безопасность не только со стороны надежности конструкции, но и с точки зрения отсутствия токсических примесей в материалах остекления. Поэтому все чаще спайдерное остекление применяется для жилых домов и коттеджей.

Рис. 17. Спайдерная система позволяет реализовать оригинальные решения для остекления.

Типы конструкций фасадного остекления

По типу конструкций фасадные системы могут быть разными. Стекло может быть установлено в профиль или устанавливаться без него. Безпрофильные системы используются только в качестве декоративных конструкций, поскольку им не свойственны тепло- и шумоизоляционные свойства. Профили могут изготавливаться из различных материалов, преимущественно из дерева и алюминия. Помимо материала, существует классификация по уровню теплозащиты. По этому критерию оценивают холодное и теплое остекление. Стандартная классификация учитывает следующие типы фасадного остекления:

• Классический.
• Планарный.
• Структурный.
• Полуструктурный.
• Спайдерный (точечный).
• Комбинированый.
• Витражный.

Рис. 3. Типы остекления.

Классическая система фасадного остекления

Классический тип отличается применением алюминиевого каркаса, который с внутренней стороны соединяется каркасом, и декоративной накрытием с внешней. Между каркасами находится стеклопакет. Толщина стекла может быть от 5 до 50 мм. Преимуществами классического типа является доступность монтажа и надежные теплоизоляционные свойства. Достигается тепло- и шумоизоляция благодаря герметику, который прижимается к стеклу. С виду это остекление похоже на сплошную стеклянную поверхность, разделенную узкими соединительными полосками.

Рис. 4. Классическая система фасадного остекления.

Структурная система фасадного остекления

Структурное остекление фасада — это сложный тип стеклянной облицовки, который заключается в креплении стеклопакетов к фасаду герметиком, выполняющим функцию несущего элемента конструкции. Швы и стекло имеют один цвет, поэтому остекление выглядит, как цельное полотно. Герметик для структурного типа отличается высокой прочностью и антикоррозийными свойствами. Стекло для этого типа остекления обрабатывается кромкой, чтобы снизить нагрузку на конструкцию. Система отличается теплоустойчивостью, водонепроницаемостью и звукоизоляцией. Среди преимуществ этого твида облицовки: эстетичный вид цельного зеркального полотна, отсутствие дополнительных профилей, надежность системы по всем функциональным свойствам. Структурное остекление может быть не термоизолированным (без наружных планок) и термоизолированым, с повышенными термоизоляционными свойствами.

Рис. 5. Полуструктурная система фасадного остекления.

Полуструктурная система фасадного остекления

Полуструктурная система представляет собой что-то среднее между предыдущими двумя видами остеклением фасада. Для полустртуктурной системы могут использоваться обычные стеклопакеты или зеркальные стекла. Для закрепления стекол используются тонкие профили, имитирующие структурные швы. Применяется полуструктурная система остекления для создания сплошной поверхности. Преимущество системы в установке скрытых створок, открывающихся снаружи. Окна для установки полуструктурного фасада соединяются на производстве, поэтому не нужно регулировать фурнитуру для установки.

Рис. 6. Полуструктурная система фасадного остекления.

Структурное остекление

Несмотря на относительную сложность эта технология считается одной из наиболее перспективных. При структурном остеклении фасадов с внешней стороны отсутствуют металлические профильные планки, благодаря чему создается эффект целостной поверхности. Стеклянные элементы конструкции удерживаются на внутреннем несущем каркасе при помощи специальных силиконовых герметиков, которые помимо выполнения своей основной функции склеивают между собой панели. Структурное остекление позволяет реализовывать потрясающе смелые архитектурные проекты и обладает несколькими индивидуальными преимуществами:

• долговечность – высокопрочный силиконовый герметик за 35 лет эксплуатации теряет всего 5% свойств;
• конструкция этого типа способна выдерживать без структурных изменений температурные перепады в диапазоне от -60 до +150 °C;
• способность фасадной плоскости выдерживать ощутимые сдвиги, давление и силу тяги.

Технология структурного остекления также основана на использовании внутреннего каркаса из алюминиевых профилей. Однако благодаря способу фиксации стеклянных панелей и использованию силиконового герметика такие конструкции не являются абсолютно жесткими, что и позволяет им выдерживать внешние нагрузки.

Для этой технологии разработаны 2 способа монтажа стеклопакетов – двух и четырехстороннее крепление. В первом случае для фиксации помимо герметика используются металлические элементы, поддерживающие панели, а во втором задействован только силиконовый клей. Выбор способа монтажа зависит от проекта и расчетных нагрузок.

Модульное остекление

Такие конструкции могут еще называться элементными. Эта технология основана на монтаже собранных в заводских условиях стеклянных блоков. При выполнении остекления отдельные модули фиксируются на специальных кронштейнах, а затем изнутри здания утепляются и состыковываются с соседними элементами. Такая технология пользуется популярностью, так как обладает важными достоинствами:

• высокое качество заводской сборки стеклянных блоков;
• возможность выполнять установку модулей при любых погодных условиях;
• минимальное количество технологических операций непосредственно на объекте;
• высокая скорость выполнения работ.

Модульная система стоит дороже стоечно-ригельной, однако разница в цене полностью компенсируется практически полным отсутствием отходов и экономией на оплате услуг монтажников. В конечном итоге заказчики выигрывают в скорости.

Материал изготовления профилей

• Пластик имеет высокую прочность и экономичность. Он обладает отличной теплосберегающей функцией. Помимо этого он удобен в монтаже и имеет высокую звукоизоляцию.
• Алюминий — весьма широко используется в остеклении зданий. Материал достаточно прочный, долговечный и легко монтируется. Его превосходства гораздо выше, чем у пластика или дерева, а также он полностью соответствует всем требованиям по ГОСТу. Алюминий является менее затратным вариантом на российском рынке. Его система удобна в монтировании. Но у него есть и свои недостатки. Так как это, прежде всего металл, при низкой температуре он имеет свойство замерзать.
