Фундамент плита своими руками пошаговая инструкция: как устроена монолитная плита фундамента и этапы строительства

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Достоинства и недостатки

Ленточный фундамент — это общее название группы оснований, отличающихся высокими рабочими характеристиками и простотой возведения.

Преимущества ленты:

  • Прочная опора для несущих стен.
  • Экономичность, отсутствие лишнего расхода материалов.
  • Много вариантов конструкции, позволяющих выбрать оптимальный тип для имеющихся условий.
  • Для возведения не требуется привлекать специалистов, работы можно выполнить самостоятельно.
  • Надежное основание не мешает обустроить подвал.
  • Возможность строить на разных грунтах, в том числе на слабонесущих.

Кроме того, преимуществом ленточного основания можно назвать простоту, интуитивно понятную технологию строительства, делающую работу более качественной и эффективной.

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

  • провести нулевой цикл;
  • сделать дренаж;
  • завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
  • грамотно провести гидроизоляцию плиты;
  • смонтировать опалубку;
  • связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

  • Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
  • Подвижность смеси – П-3.
  • Морозостойкость – выше F
  • Водонепроницаемость – не ниже W

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Выполнение расчетов и анализ грунта

В первую очередь для монтажа фундамента своими руками необходимо проанализировать особенности грунта на участке и высчитать несущую способность плиты

В первую очередь для монтажа фундамента своими руками необходимо проанализировать особенности грунта на участке и высчитать несущую способность плиты. В идеале все расчетные и проектные работы лучше доверить профессионалам. Но если такой возможности нет, то можно использовать следующие рекомендации и руководства:

Для проведения анализа грунта необходимо брать землю из пяти точек будущей плиты — по её углам и по центру. Данные позволят выяснить уровень расположения грунтовой воды, несущую способность грунта на участке и его состав

В качестве информации можно использовать данные об уже выстроенных в регионе зданиях на подобном фундаменте.
При расчетах несущей способности плиты по инструкции стоит принимать во внимание, что для заливки основной плиты рекомендуется использовать цемент марки не ниже М-200, а для заливки черновой стяжки без армирования можно использовать цемент М-50 (данные взяты из СНиП 2.02.01).
При наличии высокого уровня грунтовых вод на участке стоит спроектировать качественную дренажную систему от фундамента.
Арматуру покупают из расчёта 130 кг/м2 плиты. При этом три четверти прутьев должны иметь сечение 12-16 мм (для вязки сетки с размером ячеек 15-20 см) и одна четверть прутов сечением 6-8 мм для установки продольных стоек между двумя горизонтальными сетками.. Кроме того при выполнении расчётов и анализе грунта можно использовать законодательные документы:

Кроме того при выполнении расчётов и анализе грунта можно использовать законодательные документы:

  • ГОСТ 25100 (для вычисления классификации грунта на участке);
  • СП 70.13330 (определение несущей и осаждающей способности дома);
  • СП 28.13330 (определение антикорра каркаса дома);
  • ВСН 29-85; 37-96 (правила проектирования и монтажа мелкозаглубленного фундамента МЗЫ);
  • ГОСТ Р 52085; 52086 (правильное пошаговое возведение опалубки).

Какая бывает арматура

Для разного типа оснований с различной степенью нагрузки используется необходимый тип арматуры. Давайте разбираться, из каких материалов может быть арматура.Дальше будет много СНиПов, цифр и технических обозначений, но вы не пугайтесь. Просто примите, что все эти данные необходимы, если хотите, чтобы ваше здание имело долгую жизнь.

Стальная арматура

Изготавливается из углеродистой (состоит из железа и углерода, легирующие элементы присутствуют в очень малых количествах) и низколегированной стали (сплав железа и легирующих элементов, таких как никель, медь, титан, ванадий и т.д. Содержат до 0,25% легирующих элементов). Низколегированная сталь обладает лучшими механическими характеристиками и более устойчива к коррозии.

По типу производства арматура бывает:

  • Холодного проката. Производится холодным методом, для этого нужна более пластичная сталь. В классовом делении имеет маркировку В.
  • Сталь горячего проката. Проходит обработку на высоких температурах, отлично сваривается. Маркируется буквой А. Чаще всего используется в частном домостроении.
  • Канатная сталь. Маркируется буквой К. Это свитый арматурный канат, состоит из группы проволок. Чаще всего используется семипроволочный канат. Отличная сцепка с бетоном.

По типу поверхности арматура делится:

  • Гладкая. Не подходит для возведения фундамента, так как из-за гладкой поверхности хуже сцепляется с бетоном. Можно использовать для стяжки пола или для возведения стен.
  • Ребристая арматура с кольцевым профилем. Отлично сцепляется с бетоном, но постепенно теряет прочность сцепления при многократном нагружении.
  • Ребристая арматура с серповидным профилем. Хуже сцепляется с бетоном, нежели чем с кольцевым профилем. Но из-за особенности профиля выносливость конструкции выше, так как лучше восприимчивость к периодически повторяющимся нагрузкам.
  • Ребристая арматура с комбинированным профилем. Профиль разработан для арматуры А500СП.

Виды арматуры

Классы прочности арматуры:

Устаревшие маркировки класса арматуры по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Современные обозначения класса арматуры: А240, А300, А400, А500, А600, А800, А1000.

  • Буква А в начале маркировки указывает на стержневую арматуру
  • Маркировка буквой В в начале означает, что это проволока
  • Буква К в начале означает, что это канатная арматура
  • Маркировка буквами Ат в начале – это термически упрочненная арматура. У такой арматуры повышена прочность и стойкость к коррозии.
  • Буква К после цифр означает, что арматура устойчива к коррозии
  • Буква С в конце после цифр говорит о том, что эту арматуру можно сваривать

Классы прочности арматуры

Более подробные маркировки можно посмотреть в ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций.

Композитная полимерная арматура (АКП)

Виды АКП:

  • стеклокомпозитная (АСК);
  • базальтокомпозитная (АБК);
  • углекомпозитная (АУК);
  • арамидокомпозитная (ААК);
  • комбинированная (АКК)

Вид АКП следует выбирать с учетом условий эксплуатации конструкции, характера их нагружения и экономических показателей. Более подробно можно изучить Изменение №1 к СНиП 52-01-2003 Бетонные и железобетонные конструкции.

АКП изготавливается на основе пластиков. Стоит дороже стальной арматуры. Из плюсов композита можно выделить то, что она не проводит ток, значительно меньше весит, абсолютно не боится коррозии. В частном домостроении пока используется редко. Но так ли важны эти плюсы в частном домостроительстве?

В видео сравнение композитной арматуры со стальной

Плитный фундамент – что это

Название плитному фундаменту дано по определенным причинам. В отличие от ленточной основы, заливаемой под несущие стены и перегородки, плита под фундамент дома представляет собой сплошной монолит, простирающийся по всей площади строящегося объекта. Фундаментная опорная плита из железобетона принимает на себя все нагрузочные воздействия от здания и передает их на грунт.

Основными отличиями плиточного фундамента считаются большая площадь и определенный параметр высоты. Для заливки такой плиты потребуется большое количество материалов и бетона. Как правило, расходы по ее устройству составляют около половины финансовых средств, выделенных для проведения всех строительных работ.

Связано это не только с существенными расходами, но и другими недостатками, разговор о которых еще впереди. Устройство плитного фундамента считается нецелесообразным по грунтам, отличающимся хорошим показателем плотности, зато на черноземе такое основание окажется весьма кстати. К тому же, плитный фундамент – это гарантированная защита от воздействия грунтовых вод.

Данный тип основания по глубине заложения разделяется на несколько разновидностей, каждая из которых используется при определенных обстоятельствах:

  • незаглубленный фундамент;
  • малозаглубленный;
  • сильнозаглубленный.

Как выполнить расчет бетонной плиты с помощью калькулятора

Онлайн-сервис представляет собой удобную специализированную программу для расчетов габаритов возводимой конструкции. Он позволяет максимально точно вычислить толщину, размер опалубки, необходимое количество арматуры и ее сечение. Применение современного программного обеспечения имеет широкий перечень преимуществ. Перечислим лишь некоторые из них: точность получаемых результатов, экономия времени и сил, возможность визуализировать картинку.
Визуализация эффективна, потому что обеспечивает оценку целесообразности планируемого объекта в целом. Имея модель, прежде чем начать строительство фундамента из монолитной плиты, вы сможете легко найти ошибки и неточности, допущенные при выполнении расчетных и вычислительных операций.

Основные ошибки и советы по строительству

Понимая принцип строительства, частный застройщик может своими силами заложить плитный фундамент под гараж. Но несмотря на доступность технологии, начинающие мастера допускают такие ошибки:

Бетон низкого или, наоборот, слишком высокого качества. Для строительства фундамента под гараж оптимальные марки бетона М250 – М350.

Бетон М200 и ниже будет недостаточно прочным для проектных нагрузок или такая плита разрушится раньше срока под действием деформационных сил грунта.

Выбор бетона марок М400 и выше может оказаться экономически нецелесообразным в заданных условиях.

  • Слишком много арматуры. Монтаж арматурного каркаса требует строго расчета и соблюдения правил вязания арматурных стержней. Готовую сетку укладывают в один или два слоя в зависимости от толщины плиты. Любой другой металлолом не подходит для армирования основания.
  • Послойное заливание бетона. Когда ведется не крупномасштабное строительство, мастер старается все сделать своими руками, в том числе замешать раствор для стяжки. При этом нужно учитывать, что бетон по всей поверхности нужно заливать одновременно, иначе предыдущий слой успеет схватиться и массив монолита будет иметь неоднородную структуру, что скажется на его качестве. Поэтому для работы с раствором стоит привлечь помощников.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Армирование фундамента

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см

Сетки для армирования плитного фундамента вяжутся с размером ячейки 15х15 см. В некоторых случаях при обходе коммуникаций можно увеличить размер ячейки до 20х20 см.

Для армирования фундамента понадобятся две такие стальные сетки. Их устанавливают своими руками одна над другой на специальные подпорки. Нижняя сетка не должна касаться слоя теплоизоляции примерно на 5 см. Верхнюю сетку необходимо установить так, чтобы она не достигала верхнего края залитой плиты также на 5 см. При этом по бокам основания сетка должна утопать в бетоне на 2 см с каждой стороны.

В качестве усиления жесткости каркаса можно соединить две сетки межу собой продольными прутами меньшего сечения.

Технология строительства утепленной плиты

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает

Чтобы получить требуемое качество, важно правильно создавать каждый уровень

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

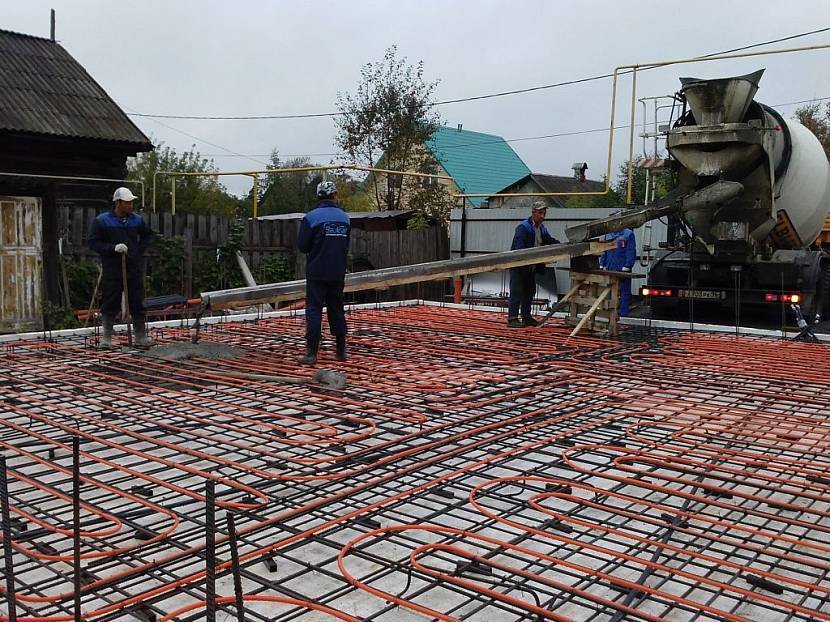

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Плитный фундамент своими руками закладывается в такой последовательности:

  • Выполните разметку и выровняйте площадку (плавающее основание можно заливать, не углубляясь в грунт, особенно если он каменистый). Впрочем, иногда приходится зарываться в грунт, выкапывая котлован глубиной до 35 см. Что нужно делать вам – спросите у человека, который будет рассчитывать толщину плиты (заказ в фирме обойдется дороже);
  • Во время устройства плитного фундамента на «дно» будущего фундамента лучше уложить геотекстиль. Этот материал увеличит несущую способность грунта и послужит разделителем песчаной подушки и базовой почвы. Впрочем, в качестве гидроизоляции подойдет и эконом-вариант: обычный рубероид или полиэтиленовая пленка. Вот только выстилая что угодно, не забудьте сделать запас по сторонам. Да такой, чтобы его можно было бы завернуть по высоте застывшей плиты и еще на ее плоскость уложить как минимум по 15 см по на сторону. Если же хотите сделать всё надёжно и по правилам закажите геотекстиль в Екатеринбурге. Там Вам помогут профессионально подобрать материал с соответствующими техническими характеристиками, сопоставляя с условиями именно Вашего участка;
  • Выполняя плитный фундамент своими руками засыпьте песчаную подушку (можно использовать смесь песка со щебнем). Учитывая, что площадь достаточно велика, рекомендуем взять напрокат вибромашину, а не упахиваться от ручной трамбовки – силы вам еще пригодятся. Ведь каким бы Гераклом вы ни были, где уж вам тягаться с механической электротехникой… Да, кстати, трамбуйте подушку, как только ее слой достигнет 10 см;
  • Прямо по подушке проложите коммуникации (трубы с проводами или полые);
  • Залейте «подбетонку» — плиту толщиной 70-100 мм из бетона М 100 хорошей текучести. Такая «нижняя прослойка» обеспечит равномерную усадку основной плиты. Подбетонку заливайте лишь в том случае, если толщина плавающего фундамента будет больше 20 см;
  • После застывания подбетонку покройте еще одним слоем гидроизоляции. Впрочем, можете и тут сэкономить – промажьте ее составом, состоящим из 6 частей дизтоплива и 4-х – битума;
  • Устройство плитного фундамента потребует установки опалубки. Ее желательно делать не из чего попало (особенно когда высота плиты превышает 25 см). Опалубочные щиты наберите из досок, распущенных из качественного строевого леса. Не думайте, что в таком случае выбросите деньги на ветер – в частном домостроении доски везде пригодятся – от перекрытий, до постройки крыши;
  • И, конечно же, плитный фундамент своими руками просто не мыслим без арматуры. Она – вечная спутница бетонных работ. Фундаментную армировку выкладывайте в двухслойную клеть с ячейкой 20 х 20 мм, придерживаясь следующих рекомендаций:

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Фундамент плита технология строительства

Данный тип основания закладывается под всей площадью будущей постройки и характеризуются максимальной устойчивостью к нагрузкам на изгиб и разрыв и выталкивающим воздействиям грунта. Как следствие, такой фундамент подходит для строительства на любых ровных участках, включая песчаные, торфяные, болотистые, часто подтопляемые, пучинистые и слабые грунты (супеси и суглинки с несущими способностями в пределах 2,5 кг/см2).

Точные параметры плиты обосновываются расчетом, но в целом она без проблем выдерживает вес домов из тяжелых стройматериалов с этажностью в пределах 3.

Максимальный экономический эффект от заложения плиты достигается при ведении строительства на нестабильных или пучинистых грунтах с большой глубиной промерзания (в особо сложных случаях ей нет альтернатив). Данный тип фундамента не относится к бюджетным, но вложения на его строительство окупаются долгим сроком службы и надежностью. Ограничения проявляются лишь в невозможности обустройства подвалов у плит мелкого заложения и в жестких требованиях к ровности участка.

Несмотря на единые требования технологии (наличие плотной подушки из песка и щебня, обязательная гидроизоляция подошвы и армирование конструкции, выбор толщины плиты в пределах 10-40 см, соответствие ГОСТ Р 54257-2010 и другим строительным нормативам) фундаменты такого типа могут иметь разную глубину заложения и другие отличия.

В зависимости от конструктивных особенностей и способа обустройства выделяют:

• Незаглубленные, мало- и сильнозаглубленные фундаментные плиты. Первые идеально подходят для ведения строительства на любых грунтах кроме сильнопучинистых, вторые закладываются после снятия небольшого слоя плодородного грунта и имеют универсальные рабочие характеристики, третьи стоят дороже всего и выбираются при наличии в проекте подвала или подземных этажей.

• Монолитные, сборные или сборно-монолитные конструкции. В большинстве случаев такой фундамент заливается непосредственно на месте, но иногда функции основании выполняет цельное ж/б изделие заводского качества или сборные конструкции из плит перекрытий.

• Обычные ровные плиты и конструкции, усиленные дополнительными ребрами жесткости или сваями.

Обычный и утепленный

В зависимости от типа пирога все плитные фундаменты разделяются на обычные и утепленные.

Плита обычная

Размещение утепляющей прослойки не является обязательным условием возведения плиты, но ее наличие существенно сокращает тепловые потери через низ здания и продляет срок службы основания.

Лучше всего для этих целей подходят специализированные плиты уплотненного пенополистирола, укладываемые как минимум в 2 слоя при обычной форме краев или в 1 слой и более при использовании листов с L-кромкой или замковыми системами.

Суммарная толщина утепляющей прослойки зависит от условий эксплуатации и поставленных задач и составляет 10-15 см у обычных оснований и не менее 20 см у фундаментов, закладываемых по технологии «шведская плита» (УШП).

Последние, в свою очередь, относятся к конструкциям мелкого заложения и признаны оптимальными при ведении строительства на пучинистых и подтопляемых грунтах.

С закладкой теплого пола и без

При отсутствии утепляющей прослойки в пироге плитного фундамента заложение элементов теплого пола в ходе бетонирования не имеет смысла. Львиная доля тепла в таких системах уходит на обогрев бетона и грунта, их КПД существенно снижается.

Утепленная шведская плита

В УШП и их аналогах, наоборот, комплексные действия только приветствуются. В частности, в таких конструкциях помимо основных инженерных коммуникаций успешно размещают трубы водяного теплого пола. После завершения этапа бетонирования и шлифовки поверхность плиты пригодна к монтажу напольных покрытий, сроки строительства частного дома и расходы на его отопление сокращаются.

Плита по-шведски

Фундамент типа утепленная шведская плита (УШП) активно рекламируется едва ли не как универсальный под частную застройку. Немалая доля вины в этом – производителей специальных материалов и аффилированных с ними строительных фирм. УШП – действительно очень хороший, но вовсе не универсальный фундамент. Кроме того, как УШП часто подают «пирог» слева на рис., с оригинальной конструкцией имеющий мало общего. Подробный разбор УШП «по косточками дают 2 части видео:

Видео: утепленная шведская плита

Часть 2: плюсы и минусы

Мы же дадим только некоторые дополнения.

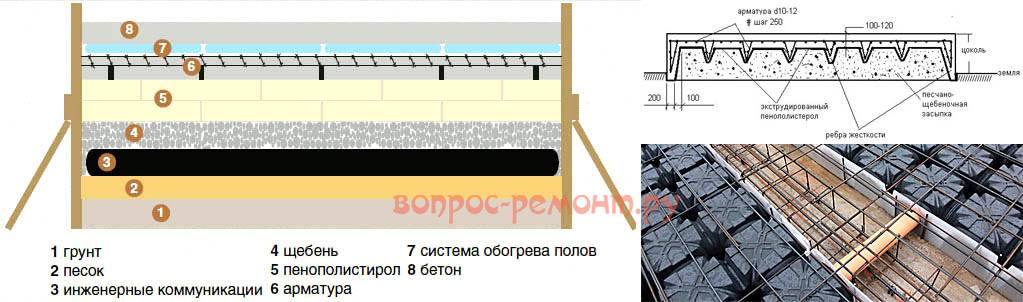

Как устроена оригинальная шведская плита, показано справа на рис.:

Фундаменты типа шведской плиты

В сущности, это плитно-ленточный фундамент с дополнительными частыми мелкими ребрами жесткости. Все достоинства плиты с лентой (см. далее) и все ограничения для нее действительны и в данном случае. Изюминка конструкции в том, что весь короб заливается на пластиковую форму, вдавленную в мощную песчано-гравийную подушку; она же является гидро- и теплоизоляцией. Точность выполнения нижней поверхности плиты по форме обеспечивает полное соблюдение расчетных параметров. Дополнительные ребра жесткости и тоннели для коммуникаций формируются несъемной опалубкой из стекломагнезитовых плит, слева внизу на рис. Это позволяет почти вдвое снизить материалоемкость плиты. Однако расчет и постройка такого фундамента требуют профессиональной работы достаточно высокого уровня или точного повторения типовых образцов.

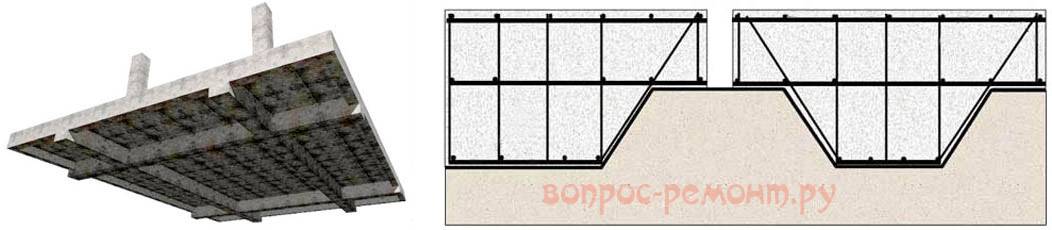

Еще о ребрах жесткости

Фундамент-плиту с ребрами жесткости (см. след. рис.) выполняют, вообще-то, когда расчетная толщина плиты-параллелепипеда оказывается слишком большой, скажем, здание будет тяжелое многоэтажное, а местные условия не позволяют применить основание иного типа. Напр., для постройки ЦУМА на другом фундаменте понадобилось бы снести ряд близлежащих исторических зданий. Фундаментная плита с ребрами жесткости требует сложных расчетов и точного следования проекту, т.к. ребро не на месте или неправильно выполненное может на прочность и надежность основания оказать обратное действие. В общем, это не для самостроя.

Плитный фундамент с ребрами жесткости

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

  • Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
  • Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
  • В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи

Области применения

Подобные фундаментные основания пользуются популярностью благодаря своей способности противостоять воздействию движения почвенного состава, компенсируя его смещения вертикального и горизонтального характера. В связи с этим такую технологию в большинстве случаев применяют по насыпным, пучинистым, круглогодично промерзающим либо подвижным грунтам, на участках с неравномерной сжимаемостью почвы. Рекомендуется также устраивать плитный фундамент на грунте с повышенным содержанием глины.

С помощью такого основания организуется надежная защита от напора грунтовых вод, находящихся близко к поверхности земли, но в данном случае требуется устройство дополнительной дренажной системы и гидроизолирующего слоя

Кроме того, при закладке коммуникаций в плитный фундамент от строителей потребуется особое внимание

Технологию строительства такого основания рекомендуется использовать для возведения малоэтажных объектов из камня, каркасных зданий, под деревянные дома. Если объект имеет сложную планировку, то в залитой фундаментной плите предусматривается устройство деформационных швов. В конечном итоге каждая отдельно взятая часть объекта имеет под собой цельную часть плитной основы, что существенно понизит давление при движениях почвы, но и в таком случае все элементы плиты будут срабатывать, как единое целое.

С финансовой точки зрения фундамент из малозаглубленной плиты достаточно выгоден, так как есть возможность сэкономить не только на стройматериалах, но и на времени, необходимом для выполнения всех работ. Строительство такого плитного фундамента ведется быстро, он отличается простой конструкцией. Однако, если на плите мелкого заложения возводится неотапливаемый объект, то такой вариант фундамента рекомендуется теплоизолировать с помощью пенопласта.

Проведение расчетов

Чтобы провести расчёт монолитной плиты фундамента, следует знать следующие параметры:

  • Общий уровень нагрузок на плиту
  • Уровень непостоянных нагрузок
  • Вес используемой плиты

Непостоянная нагрузка определяется количеством выпадающих осадков в зимний период и расчет веса их давления на сооружение.

Общий уровень нагрузки вычисляется путем нахождения общего веса строения, мебели и предметов быта, находящихся в нем, веса проживающих там людей.

После проведения всех вышеперечисленных расчетов можно приступить к нахождению расчета требуемого веса монолитной плиты.

После нахождения общей площади цоколя и его толщины можно рассчитать необходимое количество стройматериалов.
