Фундамент своими руками: пошаговая инструкция для самостоятельного возведения фундамента

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Вернуться к содержанию

Как подвести фундамент под баню и избежать подтопления

Для обеспечения водоотвода необходимо провести дренажные работы. В данном случае отлично подойдет сооружение гидроизоляции, описанное выше. Необходимо вокруг фундамента обеспечить наличие неглубоких канавок, покрытых полиэтиленом или рубероидом. Они должны быть присыпаны щебнем и песком. Канавки обеспечат отвод воды из бани, а также дождевых и талых вод от фундамента.

Хорошо, если водоотвод будет сделан при помощи перфорированных труб, засыпанных щебнем. Перфорированная труба должна быть уложена в траншею с уклоном 1-3 %. Сверху насыпается щебень. Если диаметр трубы будет большим, уклон может быть меньше.

При наличии грунтовых вод необходимо использовать дренаж. Для этого необходимо вырыть вокруг дома траншеи глубиной с фундамент. Они должны быть замкнуты в контур. На фундамент предварительно наносят герметик. Он будет играть роль барьера между основанием строения и сооружением гидроизоляции.

Воды должны отводиться в определенное место в зависимости от конкретных условий.

Уход за бетоном

После заливки раствора и уплотнения поверхность бетона закрывают концами пленки, прикрепленной к внутренним стенкам опалубки. Это делается для того, чтобы предотвратить испарение влаги из застывающего раствора и защитить его от дождя.

Если бетонирование производится в жаркое время года, поверхность регулярно увлажняют, чтобы из-за быстрого испарения воды на фундаменте не образовались трещины.

Демонтаж опалубки производят после того, как прочность бетона составит 30 %. При среднесуточной температуре +20 °С это происходит приблизительно через 3-4 дня. При температуре около нуля необходимо использовать прогрев конструкции.

Сначала демонтируют поперечные бруски, соединяющие щиты, затем снимают распорки, в последнюю очередь – доски. Действуют аккуратно, чтобы на бетоне не появились сколы.

В процессе выполнения работ очень важно придерживаться нормативов и технологии. В противном случае фундамент получится непрочным, и в скором времени потребуется его ремонт или полная замена

Этапы возведения фундамента

1. Подготовка участка и разметка. Участок на выбранном месте тщательно очищается от мусора, крупных корней и разравнивается. Затем с него удаляется слой растительности на глубину 15-10 см.

При наличии значительных перепадов высоты целесообразней разбить фундамент на сектора, имеющие разную высоту.

Первоначально по углам размечаются наружные, а затем внутренние стены с помощью колышков (маячков), затем от угла к углу протягиваются диагонали (равны). Если стороны такого прямоугольника не равны, лучше нарисовать эскиз здания на бумаге и выяснить, какой из маяков установлен неверно.

2. Сооружение траншеи. С помощью экскаватора получить траншею нужного размера не сложно, однако в таком случае идеально ровных стен получить не удастся. Кроме того, возможно обрушение плотных слоев земли, что может сказаться на устойчивости фундамента.

3. Песчано-гравийная подушка. В отличие от грунта, песок и гравий мало подвержены пучению, так как не удерживают воду. Использование подушки позволяет исключить неравномерную усадку основы. Ее слой должен быть не меньше 20 см. Перед заливкой она проливается водой и тщательно утрамбовывается.

4. Опалубка монтируется из досок 10-20 см. Их толщина должна составлять 2,5-4 см. Противоположные щиты связываются шпильками, а углы жестко закрепляются.

5. Монтаж арматуры. Арматуру лучше не сваривать, а связывать с помощью проволоки, т.к. в местах сварки появятся слабые места. Ее можно вязать вручную или с помощью специального пистолета, который заправляется бухтой проволоки. Для закручивания удобней использовать специальный крючок.

Схема вязки крючком

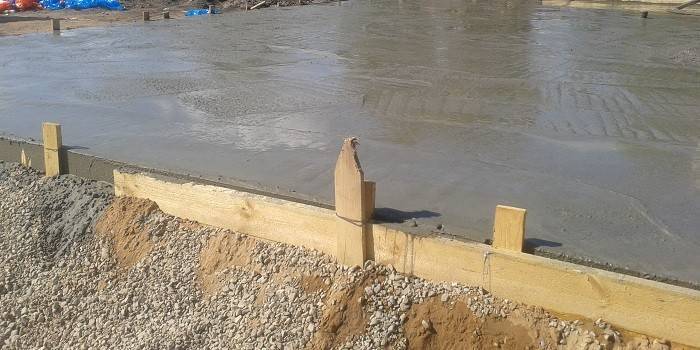

6. Заливка бетона. Выравнивание. Чтобы добиться монолитной ленты из бетона, раствор должен промешиваться как можно тщательней. При больших его объемах можно воспользоваться готовым раствором.

Для работ используется бетон М200-М400. При использовании марки М200 качество песка (его класс) должен быть выше. Пропорции раствора можно рассчитать с помощью нижеследующей таблицы.

Заливку производят слоями не более 20 см. После того, как траншея заполнилась бетоном, его подравнивают штыковой лопатой или постукиванием по каркасу арматуры или опалубки. Однако после схватывания трогать его нежелательно.

Чтобы в процессе высыхания на фундаменте не появились трещины, его накрывают пленкой. Снимается опалубка через 8-10 дней после закладывания последнего слоя.

Фундамент глубокого заложения

Видео по теме: Заливка фундамента под дом своими руками

https://youtube.com/watch?v=rw_jIhbw7wI

Фундамент №1. Ленточный

Этот вид оснований является самым распространенным благодаря своей доступной цене и простоте в исполнении. Если требуется увеличить способность выдерживать нагрузки, или присутствуют неблагоприятные условия грунта, к ленточному базису добавляют сваи. В таком случае он будет именоваться свайно-ленточным фундаментом.

Работа по установке ленточного основания потребует от бригады строителей точности и внимательности в работе, поскольку при возникновении ошибки могут возникнуть немаленькие неприятности.

Очень удобно класть такой фундамент в доме, где предусмотрен подвал или утепленное подполье. Для этого фундамента подходит почва, не склонная к пучению. Однако большая склонность к промерзанию почвы вынуждает поставить дополнительно сваи, которые вкручиваются ниже этого уровня.

  1. Первым шагом является нанесение разметки в точках, где будут расположены несущие и наружные стены здания. Эти точки помечаются колышками, которые перевязываются друг с другом веревкой. Чтобы показать, какую ширину будет иметь стена, дополнительно устанавливаются рядом идущая вторая нить. Следует учитывать, что основание должно выходить за пределы несущих стен как минимум на 10 сантиметров, а в идеале даже больше.
  2. Вторым шагом является рытье по намеченным колышкам траншеи (вглубь до 60 сантиметров). Если дополнительно будут установлены сваи, то для них пробуриваются скважины вглубь после уровня промерзания грунта на 20 сантиметров. Сверху насыпается песок и щедро окропляется водой. На боковые стороны тоннелей устанавливается гидроизоляция в виде рулонов.
  3. Третьим шагом является установка опалубки в вырытых траншеях. Материалом для нее служат обычно обрезные доски. Они устанавливаются перпендикулярно земле и выходят за ее уровень приблизительно на 30 сантиметров.
  4. Четвертый шаг – крепление арматурного щита. Для этого используется проволока толщиной около 15 миллиметров, концы которой связываются между собой вязальной проволокой, или пассатижами. Данный этап занимает значительное количество времени, сил и терпения. Облегчить процесс можно, приобретя автоматический пистолет, который будет тратить на одно соединение пару секунд.
  5. Пятый шаг – заливка бетонным раствором. Для одной части цемента (марки не меньше М 500) следует взять три части песка. Можно приготовить раствор своим руками при помощи бетономешалки, но профессионалы советуют все же воспользоваться готовой смесью. Бетон заливается всего один раз, после чего при помощи специального строительного вибратора он уплотняется.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Заливаем своими руками

Чтобы залить фундамент под дом, не приглашая мастеров, надо понимать структуру самого строительного процесса. Выше уже обозначены этапы сооружения, но необходимо понимать, что существует несколько методов заливки.

  1. Замес и внесение раствора в опалубку вручную.
  2. С использованием бетономешалки.
  3. Покупка готового товарного бетона, который поступит на строительный объект в миксере.

Два первых варианта – это экономия денежных средств, но небольшой объем выдаваемого материала. Последний – это неэкономично, но большой объем раствора, который сразу поступает на стройплощадку. И если закладывается фундамент под большой дом, то используют два варианта, чтобы не нарушить технологию: воспользоваться миксером или провести заливку фундамента частями.

Первый вариант из двух предлагаемых предпочтительнее. Потому что в приготовленную траншею и опалубку заливается практически весь объем необходимой бетонной смеси. Она равномерно распределяется по опалубке, равномерно уплотняется и высыхает. То есть, таким способом образуется монолит.

Способы заливки фундамента (оба) основываются на времени отвердения бетона. Для этого необходима определенная температура. И чем она выше, тем быстрее происходит этот процесс. Поэтому в теплые дни время схватывания бетонной смеси варьируется в диапазоне 3 — 8 часов, при низкой температуре от 1 до 3 суток.

Но перед тем как залить фундамент под дом своими руками, надо определиться со способом технологии заливки и температурным режимом. И если для единовременного заполнения опалубки раствором никакой разницы нет, сколько времени он будет сохнуть и созревать, то для заливки по частям это важный показатель.

Видео описание

В видео показано, как заменить фундамент под деревянным домом своими руками:Полезные советы:

  • Перед тем как сделать фундамент под домом, который уже стоит, надо обследовать само строение. Иногда, даже хорошо возведенные срубы, при подъеме будут крениться или разъезжаться по частям. Чтобы этого не случилось, рекомендуется закрепить несущие конструкции между собой затяжками. В их качестве можно использовать доски или металлопрофиль.
  • Армирующий каркас устанавливают на опоры, которые приподнимают его над поверхностью подушки на 5 см. Для этого можно использовать кирпичи или камень. В строительных магазинах продаются специальные пластиковые или металлические подставки.

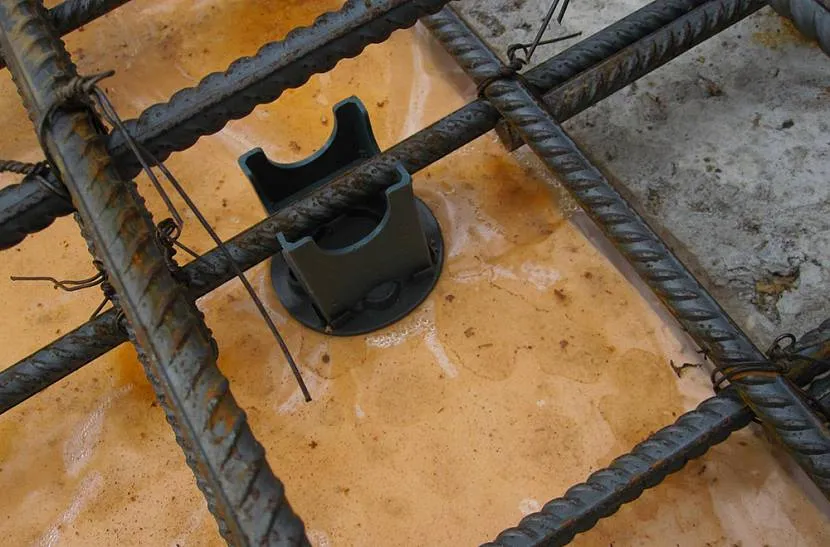

Заводские подпорки под армокаркас Источник imbuilder.ru

Инструменты для производства работ

Как подлить фундамент к старому фундаменту и какие инструменты понадобятся для выполнения этой работы, разберемся детальнее. Для начала нужно определиться, будет ли бетон приготовлен самостоятельно или заказан. В первом случае нужно иметь бетономешалку, ее можно взять напрокат.

Для поднятия деревянного дома необходимы механические или гидравлические домкраты, их количество зависит от объема работ. Нужно учитывать, что поднимать строение придется на углах и в местах соединения стен. Хорошо подходят для данной цели железнодорожные домкраты, применяемые для поднятия рельс, они могут поднимать вес практически от самой земли.

Для засверливания отверстий в старом фундаменте понадобится перфоратор и сверло с победитовой напайкой, диаметр должен соответствовать диаметру анкерных болтов или арматуры. Для перфоратора также нужна специальная бита для удаления вышедшего из строя кирпича и бетона.

Материалы для ремонта фундамента

Как лучше подлить фундамент под старый дом и какие для этого могут понадобиться материалы, далее будем выяснять подробнее.

Свайный фундамент ремонтируется совсем не так, как остальные, поскольку выполнен из стальных труб. Если просела свая, значит, ее нижний край не имеет надежного упора, и выходом может стать установка рядом еще одной или нескольких свай, то есть понадобятся металлические трубы.

Для ремонта остальных типов фундаментов понадобятся следующие материалы: анкерные болты, арматура, кирпич, песок, щебень, цемент. Бетонный раствор можно смешать самостоятельно или заказать доставку автомиксером.

Самостоятельно приготовить качественный бетонный раствор марки М200 можно, согласно пропорции 2:5:9 (цемент М400/песок/щебень 5-20). Он отлично подойдет для того, чтобы подлить фундамент под старый дом.

Кроме того, понадобятся доски толщиной 25 мм для изготовления опалубки и бруски сечением 50 х 50 мм. При поднятии дома будут нужны отрезки бревна или бруса 100 х 100 мм, их подставляют под стену рядом с домкратом.

Столбчатый фундамент

Для небольших построек, чтобы сэкономить материалы, рекомендуется использовать столбчатый фундамент. Он позволяет с меньшими затратами времени и сил поставить качественное основание для легкого здания.

Фундамент для дома представляет столбы на точках максимальной нагрузки строения (углы, на длинных участках с просчитанным шагом, под несущими стенами).

Соорудить опоры можно из кирпича, бетона, или даже дерева (только стойкого к гниению – лиственница например). Глубину для столбов выбирают с учетом материала и вида почвы.

После установки всех опор, нужно связать их в единую систему, для большей прочности.

Недостатками фундамента можно назвать невозможность основания подвала. Основа не подойдет для тяжелых построек, неустойчивые породы почвы тоже исключают ее использование.

Разметка под плитный фундамент


Формирование котлована под плитный фундамент Эта работа легкая, но является важным этапом строительства. Без точной разбивки, дальнейшая эксплуатация будущего дома может обернуться частым ремонтом здания и фундаментной основы.

Как произвести правильно эту работу? Для этого на подготовленном участке с помощью колышков и шнуров наносят наружный контур основания. Потом через обноски натягивают шнуры, которые будут служить нулевой отметкой и черновым полом будущего дома. Особенностями разметки плитного фундамента является:

  • проводить ее проще, потому что здесь достаточно разметить только внешний контур периметр, а с установкой внутренних стен и перегородок определяются уже, когда фундамент готов;
  • разбивку опоры делают на 1 м шире во все стороны от периметра, чтоб была возможность установить дренажную систему и отмостку;
  • если в проекте предусмотрена терраса, балкон или другие пристройки, их тоже размечают и заливают вместе с фундаментом.

Ведь это основание должно быть монолитным и гарантировать целостность и надежность построенного объекта.

Виды фундаментов для частного дома

Основная классификация, описывающая, какие бывают фундаменты для строительства дома, учитывает их конструкцию и вес, на которые они рассчитаны. В чистом виде выделяются ленточный, столбчатый, монолитный и свайный. В некоторых случаях используют их комбинации. Например, ленточный по периметру здания со столбами или сваями в центре. Все зависит от величины нагрузки, которую испытывает основание от самого частного дома.

Ленточный

Названием ленточный фундамент обязан своему внешнему виду. Это вкопанные в землю ленты, которые опираются на плиты. Они и воспринимают вес от выше лежащих конструкций и передают ее на землю. Чаще такие ленты выполняют по периметру здания и в месте расположения несущих стен. Здесь есть два варианта, как правильно построить фундамент – монолитный и сборный. В первом случае сооружают опалубку, после чего в нее нужно залить бетонный раствор, а во втором – используют отдельные элементы, например, пеноблоки, бутобетон, бутовый камень или пенобетон.

Столбчатый

Самый дешевый вариант – это столбчатый. Здесь требуется минимум материалов. Сама конструкция представляет собой столбы, погруженные на определенную глубину или же бетонную смесь. Последнюю погружают заранее в пробуренную скважину. Для одноэтажных коттеджей такой вариант считается оптимальным, особенно, если он легкий деревянный. Недорогой столбчатый фундамент для дома может быть тоже монолитным или сборным. В первом варианте нужно копать скважины, в которые заливают бетон, во втором – собирают столбы из блоков или кирпичной кладки.

Монолитная плита

Самым дорогим и надежным является плитный фундамент для дома. Он представляет собой монолитную поверхность, на немного заглубленную в землю или же лежащую на ней. Толщина плиты может изменяться в пределах от 0,3 до 1 м. Для устойчивости ее армируют металлическими прутьями диаметром 12-25 мм. Используется плита при очень больших нагрузках от этажности (чаще больше 2 этажей) или же слабых грунтах. Плита равномерно распределяет усилия по всей своей поверхности. Она бывает:

  1. Монолитной. Самый распространенный вариант, когда всю площадь под строением заливают бетонным раствором толщиной до 50 см в зависимости от рассчитанной массы.
  2. Кессонной. Подходит для легких построек – деревянных или металлических каркасных или из газоблоков. Это облегченный и экономичный вариант.
  3. Шведская плита. Используется при строительстве из SIP-панелей или же каркасных. Подходит только для хорошо дренированной почвы.

На сваях

Немного схож со столбчатым свайный фундамент для дома, но он является более дорогостоящим. Используется он на неустойчивой почве или когда сильный грунт расположен очень глубоко – песке, плывунах, при близком расположении грунтовых вод. Даже значительные веса легко передаются на сваи, которые на поверхности объединены ростверком. Они могут быть деревянными, металлическими, бетонными с армированием. По принципу заглубления сваи могут быть:

  • винтовыми – закручиваются в землю;
  • забивными – забиваются специальным гидравлическим молотком до отказа;
  • набивными – бетон заливают в заранее пробуренную скважину;
  • вдавливаемыми – вдавливаются гидравлическими насосами.

Подготовка к работам

Первым шагом станет демонтаж старой отмостки. Без этого трудоемкого процесса обойтись нельзя, так как не будет доступа к фундаменту.

Перед тем как подлить фундамент под старый кирпичный дом, необходимо выяснить состояние основы здания. Для этого вокруг дома убирается грунт на ширину до 1 метра, глубина траншеи не должна быть больше, чем у старого фундамента. После того как откроется доступ к фундаменту, можно оценить его состояние. Разрушенные участки посередине стены можно аккуратно разобрать для дальнейшего восстановления.

Если повреждение обнаружено на углу или в месте примыкания стены (что чаще всего и бывает, поскольку на эти места приходится большая нагрузка), восстановление нужно проводить после обследования состояния кирпичной кладки стены. Поврежденные кирпичи разбирают, ремонтируют фундамент, а затем восстанавливают кладку.

Как подлить фундамент под старый деревянный дом? По сравнению с кирпичным домом это сделать немного проще, поскольку давление сруба на основание более равномерное. Даже если демонтировать значительную часть фундамента, а нижние венцы установить на подпорки, с домом ничего страшного не случится. Для поднятия сруба удаляется часть основания дома, по ширине достаточная для установки домкрата и подпорки из части бревна. Венец приподнимается на 3-5 см, устанавливается подпорка. Такая же последовательность для всех мест, где требуется ремонт.

Нужно учитывать, что начинать подъем сруба надо на расстоянии примерно 1 метр от угла здания.

Технология

Существует два способа создания плиты фундамента- монолитный и сборный. Если плита будет монолитной сначала монтируется опалубка, затем собирается арматурный каркас, а после единожды заливается бетон под всю конструкцию. В случае сборного фундамента он монтируется из готовых железобетонных плит швы между ними заливаются бетоном. Такая конструкция не требует опалубки и монтажа арматурного каркаса, однако имеет свои недостатки. Нельзя добиться нужной толщены фундамента так как плиты, изготовленные на заводе, имеют определенную толщину. По сути фундамент не будет монолитным, что делает его менее прочным. Требуется кран для укладки плит. Из -за неровностей грунта плиты не получится положить ровно, придется выравнивать их, что сделать в ручную практически невозможно.

Зачем это выводить ноль кирпичом на фундаменте?

В практическом значении вывести 0 на фундаменте — значит придать верхней области конструкции основания исключительно горизонтальное расположение

Важно учитывать момент, чтобы уровень фундамента при этом целиком и полностью располагался в одной единой плоскости. Подобная необходимость основана на том, что «подушка» выполняет важные функции здания, а именно принимает на себя всю нагрузку конструкции

Чтобы вес равномерно распределился по всей плоскости, верхний уровень выводится под ноль, тем самым избегается преждевременного разрушения дома.

Среди существующих вариантов, оптимальным считается выход, когда формируется основания из бетона на начальном этапе заливки конструкции. На теории все обосновать намного легче, чем реализовать в жизнь, поэтому на практике не всегда получается вывести горизонтальный уровень, который считался бы идеальным. Нередко мастера имеют дело с ошибками в работе, и подобные моменты приходится исправлять на поздних этапах работы, после заливки основания раствором. Поэтому актуальным является метод выведения нулевого уровня с использованием кирпича или камня.
