Какой выбрать глубинный вибратор для уплотнения раствора бетона: ТОП-10 популярных моделей

Виды глубинных вибраторов

Вибраторы подразделяются на два вида основных вида:

  • вибраторы, использующие гибкий вал. Такое устройство принято считать классикой: к мотору подключается гибкий вал, закреплённый вместе с вибробулавой. Не предназначается для массового использования, это, скорее, вариант для непрофессионалов. Принято противопоставлять этот тип вибраторам с двигателем, которые используются профессионалами и имеют гораздо более высокую цену;
  • встроенный двигатель. Такие вибраторы характеризуются наличием двигателя, встроенного в само устройство. Ожидаемо, что стоимость выходит значительно больше, чем у продуктов с гибким валом. Тем не менее, если вам приходится обрабатывать большие объёмы, то рекомендуется использовать этот тип. Стоит упомянуть, что этот тип вибраторов не обслуживается, а просто заменяется после того, как работа выполнена.

Виброукладка бетона с электромеханическим глубинным вибратором Классические глубинные вибраторы гораздо дороже при эксплуатации именно по причине того, что на большом объёме у них повышается частота замены гибкого вала. К тому же, если сравнивать вибратор со встроенным двигателем и те, которые используют в своей основе гибкий вал, нужно учитывать увеличение напряжения с 50 Гц до 200 Гц. Возникает необходимость отдельной покупкой приобретать инвертор. Так что для очень частого использования брать подобный вибратор (со встроенным двигателем) бывает не очень-то рационально.

Устройство глубинного вибратора для бетона

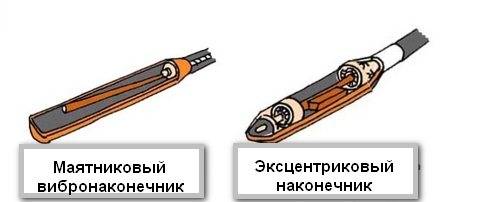

Конструкция одного из часто используемых глубинных вибраторов достаточно проста — двигатель, создающий вращение (чаще всего электрический), гибкий вал, передающий движение на рабочую часть, и сам наконечник (вибробулава). На валу наконечника находится эксцентрик. Передающееся через гибкий переходник вращение поступает на вал булавы. Эксцентрик наконечника при вращении создаёт биение, которое и превращается в рабочие вибрации корпуса булавы.

Нужно аккуратно подходить к выбору булав большого диаметра. Соединение наконечника с гибким передающим валом осуществляется при помощи резьбы. Тяжёлые наконечники при небрежном креплении регулярно срывают эту резьбу, что приводит к необходимости замены булавы и передающего гибкого вала.

Высокочастотные глубинные вибраторы бывают изготовлены немного по-другому. Электрический двигатель встроен прямо в наконечник и оборудован эксцентриками. Электропитание подаётся по гибкому шлангу с электронного преобразователя, его параметры 42 В и 200 Гц. Преобразователь запитывается от обычной электросети 220 В. Ресурс преобразователя очень высок, поскольку он полностью электронный, без движущихся частей. В гибком шланге находится только проводка, соответственно, исключается износ и повреждения передающего вала. Вибратор такого вида обладают высокой безопасностью для оператора, а также длительным ресурсом работы, отличной производительностью.

Правильный выбор глубинного вибратора для бетона определит в дальнейшем удобство работы, скорость выполнения заливки, качество полученных конструкций. Поэтому к выбору прибора следует отнестись ответственно и с повышенной требовательностью.

Классификация глубинных вибраторов

Все глубинные вибраторы в зависимости от типа привода делятся на:

  • пневматические;
  • электрические;
  • бензиновые;
  • дизельные.

Глубинный вибратор может подразделяться и по другим признакам. Его разновидности и их особенности наиболее полно представлены в предложенной ниже таблице.

Виды глубинных вибраторов
Тип вибратораДиаметр вибронаконечникаСистема вибрацииТип трансмиссии
ПневматическийСерия PNU диаметром 25-100 ммтурбинаВоздуховод: имеет резиновое покрытие и ограниченную длину из-за возможного снижения давления
ЭлектрическийСерия AN диаметром 25-70 мм; Серия AX диаметром 25-58 мммаятник эксцентрикГибкий вал: состоит из троса, расположенного внутри шланга, имеет максимальную длину в 6 м
Дизельный или бензиновыйСерия AN диаметром 25-70 мм; Серия AF диаметром 36-65 ммвысокая частотаЭлектрокабель: имеет резиновое покрытие и неограниченную длину

Рис. 2 — Глубинный вибратор в использовании

Инструкция по использованию глубинного вибратора

В процессе работы глубинного вибратора необходимо постоянно контролировать изнашиваемость угольных щёток, расположенных в двигателе, а также следить за состоянием вибронаконечника и гибкого вала. Своевременная смена подшипников на электродвигателе привода гарантирует бесперебойную работу агрегата. Используя глубинный вибратор, стоит придерживаться следующих правил:

Заливку бетонной смеси для виброуплотнения необходимо выполнять равномерно с небольшой высоты. Каждый последующий пласт бетона должен быть не толще 50 см.
Опускать вибронаконечник устройства в бетонную смесь нужно строго вертикально без его смещения в горизонтальной плоскости. Разрыв между местами ввода наконечника должен составлять около 10 диаметров устройства.
Зоны вибрирования обязательно должны перекрывать друг друга. Так гарантируется отсутствие необработанных мест в бетонной смеси.
Для обеспечения лучшего сцепления между слоями бетона вибронаконечник стоит опускать в раствор на глубину не меньше 10 см.
Продолжительность вибрирования напрямую связана с маркой бетонной смеси и диаметром наконечника. Обычно это время составляет 5-15 секунд. Чем гуще бетон, тем дольше должен быть промежуток вибрирования.
Гарантией качественной обработки бетона является его блестящая гладкая поверхность без образующихся пузырьков воздуха.
Стоит избегать соприкосновения вибронаконечника и стенок опалубки, а также арматуры. Расстояние между ними должно быть не менее 7 см.
Извлекать глубинный вибратор из смеси нужно постепенно и медленно

Важно, чтобы отверстие от вибронаконечника в бетоне полностью закрылось.
Глубинный вибратор нельзя использовать на поверхности бетона.
Для бесперебойной работы агрегата не стоит его эксплуатировать без раствора.
Хоть некоторые модели установок и могут обходиться без ремонта, всё же не стоит пренебрегать регулярным техническим осмотром агрегата.

Предложенное нами видео поможет вам более точно рассмотреть глубинный вибратор в работе:

О производителях

Среди российских производителей глубинных вибраторов особого внимания заслуживают следующие компании:

Среди зарубежных производителей стоит отметить следующих изготовителей вибраторов:

Глубинный вибратор: особенности выбора

Приобретая глубинный вибратор, первое, на что вам нужно обратить внимание, – это электродвигатель. Он бывает 220 В и 42 В

Первый электродвигатель работает от обычной бытовой розетки. Второй агрегат требует понижающего трансформатора.
Затем стоит определиться с длиной гибкого вала. Она бывает 3, 4,5 и 6 метров. В зависимости от условий использования вы можете подобрать нужную длину.

И напоследок стоит определиться с вибронаконечником (булавой). Стандартные его диаметры бывают такими: 28, 38, 51, 76 мм. Для вибротрамбовки бетона в узких труднодоступных местах используются вибронаконечники небольшого диаметра (28 или 38 мм). Для заливки фундаментов применяются булавы большего диаметра (51 или 76 мм).

Критерии выбора глубинного оборудования

Для того, чтобы правильно выбрать глубинный вибратор, нужно учитывать, с каким объемом работы придется столкнуться и что требуется обработать: балка, фундамент, плита и тому подобное. После обозначения цели и направления работы уже можно определится с техническими характеристиками глубинного агрегата, такими как тип привода, мощность двигателя, протяженность гибкого вала, диаметр булавы, вибрационная частота и другие.

Для начала нужно определиться с типом силового привода. Если есть доступ к электрической сети, то можно выбрать электродвигатель. Если нет, то подойдет основанный на работе от топлива, дизельный или бензинный двигатель.

Мощность силового привода — тоже важная характеристика при выборе глубинного вибратора, которая находится в переделах 400-1500 Вт. От нее зависит качество и продолжительность работы. Существуют более мощные двигатели, которые применяются в строительстве масштабных конструкций.

Длина мягкого вала бывает до 12 метров, которая зависит от глубины работы глубинного вибратора.

Выбор диаметра вибронаконечника зависит от толщины слоя бетона и составляет 0,25 от него. В основном наконечники поставляются с диаметрами от 28 до 60 мм.

Обязательно в комплекте поставки должны присутствовать паспорт на изделие, сертификат на соответствие, гарантийный талон. Цена на глубинное оборудование напрямую зависит от производителя продукции и технических характеристик товара, которая колеблется в диапазоне 5000-7000 рублей в зависимости ручной или промышленный вибратор.

Устройство и как работает прибор

При сооружении бетонной конструкции немаловажно соблюдать технологию, иначе изготовленная конструкция будет не прочной, и прослужит не долго. Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы

Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон. Раньше для этого применялись длинные палки, которые вставлялись вглубь раствора, и вручную вибрировали, создавая колебательные движения.

Способ удаления воздуха из бетонной смеси при помощи длинной палки уже давно не актуален, так как для этого были изготовлены специальные устройства — вибраторы. Это инструмент, создаваемый колебательные движения высокой частоты. Они способствуют нарушению связи между мелкими частицами бетона, осуществляя их уплотнение. Вибратор для удаления бетона обладает целым рядом преимуществ, так как позволяет одновременно выполнять следующие действия:

  1. Удаление влаги и воздуха из смеси, повышая тем самым прочностные показатели сооружения
  2. Равномерное заполнение смесью опалубки
  3. Ускоряется процесс затвердевания бетонной смеси
  4. Устранение пустот, негативно влияющих на прочностные показатели конечной конструкции
  5. Увеличивается срок службы постройки
  6. Получение однородной бетонной массы, что делает сооружение равномерно прочным
  7. Исключается необходимость заливать бетон послойно

Конструктивно вибратор представляет собой насадку, которая подсоединяется к электроинструменту. Непосредственное приспособление называется вибрирующим наконечником, который соединяется с электрическим двигателем при помощи специального гибкого шланга. Насадка имеет простейшую конструкцию, а покупать специализированный инструмент — это дорого. Чтобы не пришлось использовать длинную палку, рекомендуется сделать вибратор своими руками, и подключить его к перфоратору или дрели.

Как выбрать?

На первом этапе подбирается тип виброинструмента – для стяжек и других протяженных конструкций малой толщины выбирают устройство поверхностного типа. Глубинный вибратор широко применяется в строительных работах, при заливке фундаментов и других конструкций. Вибраторы наружного типа используют в производстве тротуарной плитки, также они необходимы для уплотнения стяжек, полов сравнительно малой толщины и большой площади.

Еще один критерий выбора – мощность оборудования, от которой зависит время его непрерывной работы. В частном строительстве наибольшая популярность у глубинных портативных вибраторов, мощностью от 0,8 до 1,5 кВт. На дачах и других объектах, где нет централизованного электроснабжения, можно использовать аккумуляторные модели. В промышленном строительстве, при производстве конструкций чаще применяют устройства для уплотнения железобетона от 3 до 4 кВт.

Для получения оптимального качества смеси, необходимо учитывать частоту вращения. Для бетонов с наполнителями крупных фракций применяются низкочастотный инструмент с большой амплитудой колебаний. Если применять другие модели, то состав расслоиться, качество снизится. Для частного строительства лучше выбрать среднечастотный виброуплотнитель с широким диапазоном настроек, подходящий для растворов с различными фракциями наполнителей. Высокочастотный инструмент имеет узкую специализацию, и применяется для мелкозернистых бетонов.

Важный параметр – масса оборудования. Для строительных работ на приусадебном участке чаще приобретают электроинструмент массой до 6 кг. Установки большей мощностью весят до 18-20 кг, это полупрофессиональное оборудование, применяемое частными бригадами. Мощный профессиональный инструмент весит 90-100 кг, для работы с ним требуется несколько человек со специальной подготовкой.

При подборе погружного вибратора обращают внимание на диаметр наконечника (булавы), приводящаяся в движение гибким валом. Густоармированные конструкции требуют вибронаконечников диаметром 15 мм, допускаются варианты до 50 мм

Для уплотнения обычного неармированного монолита применяются большие диаметры до 110 миллиметров.

Выбор зависит и от глубины опалубки. Чтобы эффективно использовать виброуплотнитель, длина трубки привода должна на 1 метр превышать эту глубину. Это оставит свободу маневра, что учитывается при изготовлении вибрационного оборудования.

Применение

Каждый тип вибратора имеет свою инструкцию и эксплуатационные требования. Если условия эксплуатации нарушены либо прибор использовался не по назначению, сделать ремонт вибратора для бетона по гарантии не получится. Сборка вибратора проводится так:

  1. К гибкому валу прикрепляется наконечник.
  2. С двигателем соединяется противоположный конец детали с вращающим моментом.
  3. Стыки заделываются герметизирующим материалом.
  4. Валы надежно фиксируются.

Трамбовка делается легкими постукиваниями по опалубке, чтобы пошли вибрационные волны. Собранное оборудование сразу необходимо протестировать на наличие дефектов. Если прибор работает бесперебойно, проводится первый запуск. Вибратор устанавливается на выровненную поверхность и потихоньку постукивают по опалубке, чтобы пошли вибрационные волны. Когда вибротрамбовка будет полностью завершена, оборудование отключают от сети и устанавливают в предназначенном для него месте.

Как сделать самому вибратор для бетона

Вибратор, пригодный для домашнего строительства, можно изготовить самому на основе мощной электрической дрели или перфоратора. В качестве гибкого привода следует использовать стальной трос. Чтобы собрать вибронасадку, понадобятся следующие детали:

  • отрезок трубки из нержавеющей стали длиной 50 см, внешним диаметром 55 мм, толщиной стенки 1,5 мм;
  • роликовые подшипники с внешним диаметром 52 мм, например, марки 12304 или NF304 размерами 52х20х15 мм – 2шт;
  • металлический круг длиной 55 см, диаметром 20 мм;
  • металлический квадратный прут длиной 40 см и сторонами по 2,5 см;
  • железная крышка с внутренним диаметром 55 мм для заглушки торцевой стороны трубки;
  • стальной трос диаметром 15 мм и длиной до 1 м с заваренными концами;
  • рукав из ПВХ трубки внутренним диаметром 55 мм и длиной, равной длине троса.

Чтобы получить рабочий вал – эксцентрик, нужно приварить к металлическому круглому стержню по всей длине квадратный прут, отступив от одного конца не менее 15мм в качестве посадочного места для подшипника. Далее следует выполнить сборку агрегата в следующем порядке:

  1. вдеть рабочий вал в нержавеющую трубку и с обоих концов забить наполненные смазкой подшипники. Они должны входить туго без перекосов и полностью находиться внутри трубки. В результате вал должен свободно проворачиваться от руки, не выступать за пределы корпуса с рабочего торца;
  2. рабочий торец трубки заглушить крышкой, посадив её на эпоксидный клей или герметик;
  3. на свободном торце вала по центру просверлить отверстие глубиной и диаметром 15 мм. Для укрепления троса в этом отверстии нужно высверлить другое отверстие перпендикулярно оси вала на расстоянии 7 мм от его торца диаметром 4 мм и нарезать там резьбу под зажимной винт. Укрепить один конец троса на валу с помощью зажимного винта;
  4. надеть на трос и открытый конец трубки ПВХ шланг (рукав). Он должен надеваться туго и плотно и с некоторым запасом в 5-6см перекрывать место соединения. Усилить соединение рукава с трубкой можно с помощью стяжного хомута;
  5. другой конец троса укрепить в патроне дрели. После этого инструмент готов к работе. Для защиты корпуса вибратора от химически агрессивного цементного раствора, действие которого под действием вибрации только усиливается, можно надеть на него резиновый или пластиковый чехол.

Видео: Вибратор глубинный для бетона своими руками

Для эффективного действия вибратора следует выполнять следующие требования по его использованию:

  1. погружать булаву в бетон плавно с небольшим наклоном до максимальной глубины;
  2. держать погружённым в одном месте в течение 20-30 секунд (зависит от пластичности и состава бетона), пока поверхность места погружения не покроется цементным молочком;
  3. вынимать булаву плавно без рывков и погружать в соседнем месте на расстоянии 1-1,5 радиуса действия (зависит от мощности аппарата, определяется визуально по образовавшейся жидкой окружности вокруг обработанной точки);
  4. нельзя злоупотреблять вибратором и передерживать его слишком долго, так как может начаться расслоение бетонных фракций, что ухудшает качество и прочность бетона;
  5. при монолитном возведении высоких стен рекомендуется послойное упрочнение бетона через каждые 1,5 метра толщины заливки.

При соблюдении этих мер вибратор значительно сокращает трудоёмкость работ и обеспечивает высокое качество и прочность заливки.

Распродажа!

Vehicle Blackbox DVR

АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР С КАМЕРОЙ ЗАДНЕГО ВИДА. *УЛЬТРАТОНКИЙ КОРПУС. *ЦИКЛИЧНАЯ ЗАПИСЬ. Цена от 1990 руб.

В магазин

На что следует обратить внимание при выборевибратораi

Практически все покупатели приходят в магазин с одной-единственной просьбой – подобрать им самый лучший вибратор. Однако «лучший» — понятие настолько субъективно, что то, что лучше для всех, может оказаться совершенно неприемлемым для тебя.

Потому как, все наши сексуальные предпочтения и желания не всегда одинаковы. Кто-то предпочитает вагинальные вибраторы (так как думают, что это основной способ мастурбации, имитирующий самый настоящий половой акт). А кто-то целенаправленно ищет исключительно клиторальные или анальные стимуляторы.

Как не потеряться во всем многообразии «игрушек для удовольствия» ина что еще первым делом необходимо обратить внимание при покупке вибратора?

Материал. Одним изглавных критериев при выборе вибратора является материал, из которого онизготовлен

Новичкам специалисты рекомендуют остановить свой выбор намедицинском силиконе.
Обратить вниманиена водонепронипроницаемость изделия.
Режим скорости ивибрации и поддержка бесшумного режима.
Размер модели.
Источник питаниявибратора.

И, конечно же, все же не лишним будет перед покупкой тщательноизучить отзывы на приглянувшуюся тебе модель.

Dr. Brandye

Тренер по женскому удовольствию в LifeLoveLibido, доктор медицинских наук Брэндай (Dr. Brandye) советует начать путешествие в «страну удовольствия» с небольшой вибрирующей игрушки. Причем чем проще она будет, тем лучше. «Нет ничего хуже, чем дебютировать с вибратором, который вы не можете даже выключить», — говорит доктор Брэндай.

Итак, список лучших вибраторов для начинающих прямо перед тобой.

Что такое вибратор для бетона?

Цементная масса остается неравномерной даже после неоднократного перемешивания, что ухудшает ее качество. Проблемой становится появление пузырьков, пустот в монолите. Если просто заливать бетонный раствор в опалубку, то структура конструкции будет очень неоднородной. Специальные инструменты призваны справиться с этим. Вот для чего нужен вибратор для бетона. Он увеличит текучесть массы без использования присадок благодаря передвижению компонентов. Это способствует выталкиванию пузырьков воздуха на поверхность и равномерному распределению наполнителей.

Устройство вибратора для бетона

Существует несколько типов оборудования, которые могут различаться по своей конструкции или назначению. Однако они являются сходными по внутреннему устройству. Не отличается и принцип их действия. На раствор оказывает влияние специальный вибронаконечник. Он может иметь разные формы: стержня, штыка, лопаты. Выбрать наконечник помогает знание вида и объема работ. О том, как устроен вибратор для бетона можно судить по его составляющим деталям:

  1. Двигатель , который приводит в движение всю конструкцию. Он может быть оснащен моторным, пневматическим, электромеханическим приводом.
  2. Вал , который крепится на корпусе двигателя и передает вибрации от него к вибронаконечнику. Длина детали влияет на глубину действия на бетон.
  3. Дебалансир , который крепится на корпусе вала. Вращаясь, он создает колебания.
  4. Вибронаконечник , действующий на бетонную массу. Он оказывает влияние на структуру раствора.

Принцип работы вибратора для бетона

В основе прибора находится узел, который отвечает за колебания, выдавливающие пустоты и посторонние частицы. Таким образом, глубинный вибратор для бетона уменьшает вязкость массы. Раствор становится жидкостью с тяжелой и текучей основой. Вещества под действием вибратора для бетона стремятся заполнить все пустоты и отверстия, вытесняя пузырьки воздуха.

В это же время сила гравитации побуждает частицы цемента занять устойчивое место рядом друг с другом. Результатом работы инструмента становится плотная структура однородная по всей поверхности. Такой принцип действия имеют все виды виброоборудования, что помогает создавать качественные и особо прочные монолитные конструкции. Применение специальных инструментов упрощает работу строителей.

Bounty Hunter Jounior, от 4500 р


Bounty Hunter Jounior – это детский металлоискатель, созданный для детей от шести лет. Он маленький и легкий (600 грамм), ребенку не составит труда его использовать. Влагозащищенная катушка готова не только к попаданиям воды, но и к ударам, так как без опыта, без них не обходятся ни одни поиски.

У этой модели стрелочная индикация, определить наличие металла очень просто. Глубина поиска у него не самая большая, но производители ориентировались на детей, которые не смогут выкопать глубокие ямы.

Прибор не самый многофункциональный и сильный, но способен принести интересные находки своему маленькому владельцу.

0 0

Вибратор для бетона своими руками

Сделать своими руками надежный и функциональный вибратор просто, достаточно иметь подходящий электроинструмент с регулировкой частоты оборотов. Его привод должен быть надежен, чтобы подшипник выдерживал биение эксцентрика.

Из дрели

Для изготовления глубинного вибратора своими руками можно использовать обычную дрель. Наиболее простой способ – приобрести готовую насадку с булавой. Такие приводы, передающие усилие на вал можно найти в магазинах, где продается готовое оборудование.

В большинстве моделей на вале предусмотрен шестигранник. Если нет, делается переходник, который зажимается в патроне. Защитный кожух представляет собой трубку с несколькими отверстиями, куда вкручиваются болты. Они затягиваются, упираясь в корпус, чего вполне достаточно.

Булаву можно изготовить и самостоятельно. Для этого берется металлический цилиндр, на котором закрепляются подшипники. Через них пропускается стальной прут, на который в части, находящейся внутри цилиндра наварен груз, обеспечивающий эксцентрик. При работе с монолитами малой глубины гибкий привод, передающий усилие на вибронаконечник, можно заменить стальным стержнем.

Из перфоратора

Это самый простой способ сделать глубинный вибратор для бетона. К обычной пике доваривается несколько прутьев, чтобы увеличить площадь обработки, при этом он должен работать на удар, чтобы создать колебательные движения. Такой вибратор удобен в частном строительстве, но его сложно применять в армированных массивах.

Используя совок или кельму, можно сделать поверхностный вибратор для уплотнения бетона из обычного перфоратора. Достаточно поставить стержень на совок или кельму в режиме удара и поместить их на раствор. После включения верхний слой начнет утрамбовываться.

Поверхностный вибратор

Для самодельного вибратора для бетонных стяжек и других больших поверхностей, можно взять любой двигатель и прикрепить к выходной оси груз для эксцентрика. Эта конструкция монтируется на ровную планку, можно даже деревянную, куда прикрепляется ручка. Планка устанавливается на раствор, и вибратор включается, колебания передаются от верхних слоев ко дну конструкции.
