Монтаж сайдинга окна: популярные способы
Чтобы красиво обшить фасад здания, нужно учитывать тип окна. Это должно стать критерием для выбора технологии, которая будет использоваться при монтаже.
Существует три способа установки панелей:
- Вровень со стеной. Это самый распространенный и простой в исполнении вариант. Здесь могут быть использованы панели любой ширины. Установить сайдинг по такой технологии не сложно, но стоит учитывать, что для арочных окон подойдут только узкие наличники. Сами панели можно подрезать и изогнуть, чтобы сделать все ровно и аккуратно.
- Утопление в стену. Для этого способа нужно будет приобрести J-профиль. Откосы в таком случае закрываются планкой.
- Глубокое утопление. В этом варианте можно использовать подрезанные стеновые панели, J-профиль или уголки.
Во всех трех случаях отделка выполняется еще до того, как будет производиться крепление панелей возле оконных проемов. При этом края монтируемых элементов вставляются в пазы на край профиля.
Как обойти сайдингом окна и дверные проемы
Для проемов окон и дверей используются одинаковые способы с разницей только в том, что оконные проемы снабжаются дождевыми отливами. Обвязка проемов выполняется разными способами, которые выбирают в соответствии с глубиной посадки блоков в стены.
Чтобы оформить проемы, которые расположены в одной плоскости со стеной, используют наличники. У них есть пазы для торцевых панелей. Наличники устанавливаются перед монтажом основных панелей сайдинга.
При глубине проемов менее 20 см нужно воспользоваться J-планкой, которую устанавливают сверху готовых панелей. К оконной коробке крепится финишная планка.
Если глубина проема больше, используются панели, которые обрезают, учитывая температурный зазор по откосу. Они набираются обычным способом. По оконному блоку устанавливают универсальную планку, а на внешние стыки плоскостей – сложный угол. Также используются доборы.
Чтобы отделать откосы, на них вначале устанавливается обрешетка, поскольку их нужно также утеплять, как и стены. Установка обрешетки не зависит от углов откоса. Ее монтируют перпендикулярно основной, а в углах устанавливаются финишные или универсальные планки.
Утепление фасада
Установка винилового сайдинга выгодно отличается от других способов декоративной отделки тем, что под облицовочным материалом можно дополнительно разместить средства для тепло и гидроизоляции стен дома. Для этого нужно рассчитать количество теплоизоляции и определиться с выбором конкретного изолятора, который станет оптимальным решением для строения исходя из технических требований к фасаду. На данный момент широкий выбор строительных и отделочных материалов, присутствующих на мировом рынке позволяет сделать правильный выбор:
- Экструдированный пенополистирол;
- Пенопласт;
- Пенополиуретан;
- Минеральная (каменная) вата;
- Шлаковая вата;
- Эковата;
- Стекловата.
Минеральная вата, самый распространенный утеплитель в технологии вентилируемых фасадов
Пенопласт
- Эковата относится к современным способам утепления
При выборе нужно учитывать несколько важных эксплуатационных характеристик:
- Теплопроводность;
- Пожароопасность;
- Паропроницаемость;
- Водопоглащение;
- Биологическая устойчивость;
- Экологичность.
При этом, инструкция по монтажу каждого вида теплоизоляции может существенно отличаться. Например, плиты пенополистирола, пенопласта или минеральной ваты «одеваются» сквозь отогнутые подвесы обрешётки, а затем прижимаются её элементами. Окончательная фиксация осуществляется с помощью специальных тарельчатых элементов, которыми листы крепко прижимаются к фасаду. Выполнить все работы можно самостоятельно. Утепление пенополиуретаном требует дополнительного оборудования для производства смеси и её напыления на стену, поэтому утеплить стены самостоятельно не получится. Для этого потребуется обратиться к специалистам.
полезно в работе
Напыление пенополиуретаном под сайдинг можно выполнять при готовой обрешётке. При этом монтаж дополнительной конструкции не понадобится.
Дополнительные советы по самостоятельному проведению ремонтных работ
Во время обшивки стен здания сайдингом нужно придерживаться следующих рекомендаций:
- устанавливать панели, защищающие от воды, слева направо либо снизу вверх;
- обрабатывать деревянные конструкции составами, предотвращающими гниение;
- не докручивать саморезы примерно на 1 мм;
- нарезать пластиковый сайдинг на 5 мм меньше, чем отмерено для создания теплового зазора;
- чередовать по возможности стандартные ламели с перфорированными для создания воздухообмена внутри обшивки;
- закрывать стропила с торцов ветровыми планками, предотвращающими попадание влаги;
- проверять с помощью уровня горизонтальное расположение верхней кромки после установки каждых трех рядов панелей;
- не использовать герметики, клей и прочие материалы для уплотнения стыков;
- постоянно контролировать надежное соединение замков;
- не начинать облицовку стен сайдингом раньше чем через 5-7 месяцев после постройки дома.
Как вам статья?
ПолезноНе нравится
Расчет доборных элементов (комплектующих) для сайдинга
Даже если вы собираетесь обшить сайдингом одну стену без окон и дверей – вам понадобится, как минимум один вид доборного элемента – стартовая полоса.
Если же конфигурация дома сложная – нужно рассчитать все необходимые комплектующие.
Учтите, собираясь монтировать металлосайдинг, размеры его планок строго двухметровые (длина).
Если появится необходимость стыковать несколько профилей, то следует предусмотреть нахлест величиной в 30-50 мм. Исключение составляет только стартовая и финишная полоса.
На рисунке обозначен внешний вид доборных элементов и сфера их применения.
Схема — внешний вид доборных элементов (комплектующих) для сайдинга
Стартовая и финишная рейка.
Стартовая применяется в качестве крепежного элемента при монтаже нижнего ряда панелей. Финишная, соответственно, для окончательной отделки смонтированной поверхности. Их количество в метрах погонных равно длине основания дома. Чтобы рассчитать в штуках, метраж нужно разделить на длину одной планки.
Полезно знать. Рассчитывая количество стартовых и финишных планок можно не учитывать величину нахлеста.
Опытные строители обходятся без стартовой полосы. Для этого с одной из панелей сайдинга срезается замок. Он то и выступает в роли начальной планки. А полоса без замка – монтируется последней.
Наружные и внутренние углы.
Считаете количество углов, умножаете на их длину. Полученный результат делите на длину профиля.
Полезно знать. Углы лучше сразу считать поштучно. Места соединения на углах бросаются в глаза и выглядят не лучшим образом. Так что, по возможности старайтесь этого избежать.
J — профиль.
Ставится на окончание плоскости. По технологии – он призван обрамлять вертикальные (окна, двери) и диагональные срезы (фронтоны). Но, часто заменяет финишную планку, на горизонтальном срезе. Рассчитывается в метрах погонных. Полученное число делится на длину профиля.
Соединительный Н-профиль (можно встретить название Т-планка).
Используется тогда, когда длина стены больше длины панели сайдинга или для разделения цветов. Рассчитывать лучше по штукам.
Полезно знать. Соединять панели можно и без применения Н-профиля. В этом случае полосы монтируются внахлест. Некоторые производители специально изготавливают панели без замка, для удобства монтажа.
Оконный профиль (или приоконная планка).
Используется в том случае, если дверные или оконные проемы утоплены больше чем на 20 мм (в этом случае достаточно ширины J-планки), но меньше чем на 180 мм (ширина приоконной планки). Рекомендуем считать по штукам. Что бы избежать не красивых стыков.
Наличник.
Применяется для отделки проемов, когда панель сайдинга смонтирована заподлицо с проемами. Считать лучше в штуках. К сведению, наличник с успехом может заменить J — профиль
Карнизная доска (или F – профиль).
Монтируется при подшивке карнизной и ветровой доски. В него вставляется софит.
Рекомендуем ознакомиться с материалом по теме (пошаговая инструкция установки сайдинга своими руками):
- Монтаж винилового сайдинга
- Монтаж металлосайдинга
Расчет сайдинг софита
Как виниловый, так и металлический софит применяется для подшивки горизонтальных поверхностей крыши. Рассчитать его просто, поскольку площадь, подлежащая монтажу, как правило, не имеет выступов или других элементов, создающих сложности для вычислений.
Как правильно рассчитать софит для подшивки кровли?
Расчет площади софитов для крыши
Длина поверхности умножается на ширину. Считается в м.кв. плюс 2 % на обрезку.
Софит удобнее и логичнее монтировать вместе с кровельными материалами.
Полезно знать. Металлический софит можно заменить металлическим профнастилом. Удобнее тем, что в профнастиле можно регулировать длину листа.
Доборные элементы, необходимые при монтаже софита и место их назначения представлены на рисунке.
Комплектующие при монтаже софита
Софитная панель.
J – профиль – играет роль стартовой и/или финишной планки для софита. Считается по периметру в м.п.
Карнизная доска (лобовая планка). Призвана закрыть ветровую доску. Монтируется на J-профиль.
Полезно знать. Карнизная доска используется только тогда, когда расстояние от софита до кровли не более 180 мм. В противном случае применяется внешний угол и осуществляется монтаж софита вертикально.
Н-профиль. Используется при необходимости стыковать две панели софита в углу.
Заключение
Надеемся, что в этой статье вы нашли исчерпывающую информацию о том, как рассчитать сайдинг и комплектующие к нему самостоятельно.
Применение различных материалов
Виниловый сайдинг используют для отделки дачных домов, а также многоэтажных зданий. Промышленные строения, с повышенными требованиями защиты от огня и различных агрессивных сред, обшивают металлическими панелями.
Стальные панели применяют для облицовки объектов промышленного строительства. На поверхность таких изделий наносят специальное покрытие. Основной недостаток продукции из стали – большой вес и подверженность коррозии.
Алюминиевый сайдинг имеет преимущество перед аналогами из стали. Он легкий, долговечный и не ржавеет. Материал могут покрывать краской или ПВХ-пленкой. Последняя не только имитирует дерево, но и защищает поверхность панелей от царапин.
Деревянный сайдинг производят из волокон древесины с включениями связующих веществ. Такой процесс происходит под высоким давлением и температуре.
Но при этом деревянные изделия не такие популярные, как более распространенные виниловые аналоги.
Главные недостатки натуральных материалов:
- высокая цена;
- способность впитывать влагу;
- горючесть.
Деревянный сайдинг – качество и красота, которые стоят своих денег
Цементный сайдинг – продукт последних достижений строительной промышленности. Такие панели изготавливают из цемента с добавками волокон целлюлозы. Благодаря огнестойкости материала, его применяют для отделки школ, больниц, детских садиков.
Отделка окон сайдингом снаружи
Для новичков будет полезна пошаговая инструкция с подробным разъяснением каждого этапа.
Первое, что нужно обозначить – последовательность строительных работ:
- Первым делом нужно подготовить откосы.
- Затем установить обрешетку и надежно зафиксировать основу.
- После этого закрепить направляющие (зафиксировать профиль или деревянный брусок, оценив толщину с учетом зазора для вентиляции).
- Выполнить отделочные работы.
- Завершить финишным обрамлением.
Подготовительный этап
Прежде, чем приступить к обшивке, следует тщательно подготовить проемы. Нужно зачистить обналичник и подоконную планку, при наличии следов краски – удалить их
Важно сделать это до начала обшивки, так как после окончания работ вернуться к откосам будет невозможно
Установка обрешетки
Здесь стоит оценить габариты проема – основа должна перекрывать раму. Также нужно оставить зазор для установки утеплителя. Среди материалов для утепления лучше выбрать деревянные бруски или также металлические профили.
Утепление
Для утепления профессионалы используют рулонный материал, но, чтобы выполнить эти работы своими руками, придется взять материал в плитах, например, минеральную вату, так как утеплитель в рулонах сложен в монтаже. Она обладает высокой теплоотдачей, но при условии ее качественной фиксации. Чтобы со временем вата не оседала под собственным весом, плиты следует фиксировать отдельно друг от друга, чтобы избежать давления.
Используя деревянные бруски, допустимо оставлять отступ 50 мм при выравнивании их в деревянной плоскости. Слишком большие разрывы будут пропускать тепло, что равноценно обычным щелям.
Считаем сайдинг
Для того чтобы подсчитать сайдинг, следует вооружиться карандашом, листком бумаги, рулеткой и калькулятором. Для начала необходимо посчитать количество сайдинговых панелей.
Шаг 1. Первым делом снимают замеры со здания, которое нуждается в облицовке. Необходимо определить площадь стен в квадратных метрах. Каждая стена дома, а также и его фронтоны, измеряются отдельно. Сначала выясняют длину каждой стены дома у основания.
Вначале определяется длина каждой стены
Шаг 2. Измеряют высоту каждой стены по краям от основания до карниза.
Измерение высоты стен
Шаг 3. Считают площадь стены.
Расчет площади стены
Шаг 4. Вычисляют общую площадь всех стен дома. Это сумма площадей каждой стены.
Расчет площади всех стен дома
Шаг 5. Замеряют внешние и внутренние углы дома. Количество и высота всех углов – это один из важнейших параметров при расчете числа сайдинг-панелей.
Измерение внешних и внутренних углов
Высота углов дома
Шаг 6. Далее производят замеры всех дверных и оконных проемов дома, их длин и ширину. Каждый проем измеряют отдельно.
Замеры дверных и оконных проемов
Шаг 7. Производят вычисление площадей каждого проема по уже известной формуле.
Расчет площади каждого проема
Шаг 8. Рассчитывают периметр каждого проема, который равен сумме высоты и ширины сторон, умноженной на 2.
Рассчитывается периметр каждого проема

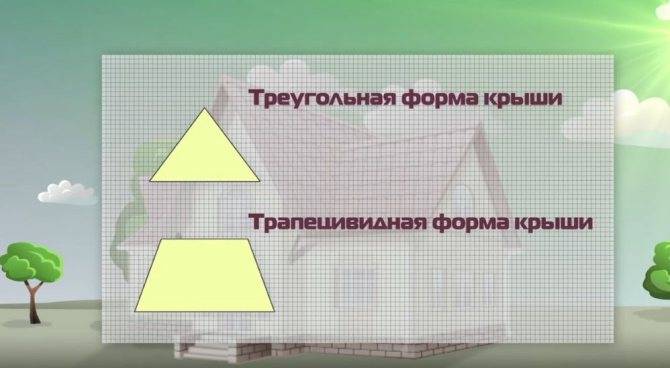

Шаг 9. Производят замеры фронтонов дома. Крыши могут отличаться по форме, но чаще всего это правильные треугольники или трапеции.
Распространенные формы крыши
Для того чтобы вычислить площадь треугольного фронтона, измеряют его высоту и длину, расчеты производят по формуле: половина основания треугольника умножается на его высоту. Чтобы вычислить площадь фронтона трапециевидного, измеряют его основания и высоту. Площадь трапеции будет равна произведению полусуммы ее оснований на высоту.
Рассчитываем площадь фронтона
Чтобы вычислить площадь фронтона в форме мансарды, ее площадь визуально разбивают на простые геометрические фигуры и площадь каждой считают отдельно. Результаты всех площадей суммируют.
Мансардная форма крыши
Шаг 10. Вычисляют общую сумму площадей всех фронтонов дома. Зная общую площадь стен и фронтонов, суммируют эти показатели и получают общую площадь всего дома. После этого от полученного результата вычитают сумму участков, которые не требуют отделки. Это окна и двери.
Требуемая площадь сайдинга
Шаг 11. Замеряют карнизы и фронтонные свесы для произведения расчетов количества софитов. Для начала измеряют длину каждого карниза.
Измеряются карнизы и фронтонные свесы
Шаг 12. Измеряют ширину свесов (то есть значение, на которое крыша выступает от стены дома).
Измеряется ширина свесов
Шаг 13. Затем считают площадь карнизных свесов, перемножив полученные значения.
Определяется площадь карнизных свесов
Шаг 14. Аналогичным способом измеряют фронтонные свесы и вычисляют их площадь.
Длина фронтонных свесов
Ширина фронтонных свесов
Расчет площади фронтонных свесов
Расчет количества доборных элементов при обшивке дома сайдингом
Расчет стартового профиля
Стартовая планка — элемент, который крепится на стене первым по всему периметру дома. Надежно зафиксированная, она служит крепежным элементом для нижнего ряда, панелей над окнами и дверью.
Ее длина сначала подсчитывается в погонных метрах.
Измерив нижний периметр дома, прибавив к нему длину поверхностей над окнами и дверьми, полученное число делят на известную длину одной панели. Получают количество штук стартовых профилей.
Наружные и внутренние углы
Наружный (внешний) угол — это деталь, которая закрывает торцевые кромки панелей сайдинга на углах дома и позволяет сопрягать обшивки стен, расположенных в двух взаимно перпендикулярных плоскостях.
Длина стандартной угловой наружной планки около трех метров.
Число планок подсчитывается после измерения всех наружных углов.
Внутренний угол — используется при монтаже сайдинга для вертикального крепления панелей на внутренних углах и обеспечения высококачественного внешнего вида.
Внутренние углы рассчитываются аналогично: нужно общее количество всех внутренних углов, учитывается стандартный трехметровый профиль.
Внутренний угол и его параметры
Планки для соединения
Когда длина стены превышает длину одной панели сайдинга, для стыковки используют Т-профиль или Н-профиль. Его стандартная длина — 3 метра.
Поштучный подсчет этих элементов будет самым точным.
Учитывают необходимость в стыковочных элементах для каждой из стен.
Этот завершающий монтаж элемент устанавливается под окнами и вверху каждой стены. При использовании околооконных профилей — по их периметру.
Чертеж-схема финишной планки
Отделка сайдингом окон, если они и двери находятся не в плоскости стенового сайдинга, а утоплены в стену, осуществляется специальным профилем.
Приоконный профиль и его характеристика
J-профиль — это универсальный профиль, используемый при окантовке дверных и оконных проемов.
Иногда J-профиль используют вместо стартовой и финишной планки.
Этот элемент необходим в местах, где профиль подрезается по диагонали.
Измеряется длина диагонали, с учетом стандартной трехметровой длины рассчитывается необходимое количество.
Этими элементами оформляется окно, когда оно в одной плоскости с сайдингом.
Использование обрезков недопустимо и здесь, высчитывают точную длину и набирают наличники.
Широкий наличник и его размеры
Софиты – это панели с полимерным покрытием, которые закрепляют к коробу вдоль кромки крыши.
При их стыковке используется замковый способ. Такой принцип соединения значительно облегчает монтаж софитов на карниз крыши. Более того, при этом можно скрыть крепления.
Количество рассчитывается в квадратных метрах: длину поверхности умножают на ширину.
Элемент считается в погонных метрах по периметру скатов фронтона.
Чертеж ветровой доски с данными
Калькулятор расчета сайдинга на дом онлайн
Сайты компаний, занимающихся реализацией или монтажом сайдинга, предлагают точный расчет материалов с помощью программ-калькуляторов. Вот один из них: http://allcalc.ru/node/85
Как пользоваться такими программами? Пользователю необходимо самостоятельно измерить поверхности собственного дома и ввести каждый показатель в соответствующее поле в окне калькулятора. Далее программа сама посчитает и выдаст результат: количество панелей и доборных элементов. Результат можно сразу распечатать.
Стоимость
Конкретно, сколько стоит обшить дом сайдингом неизвестно. Через Интернет вы сможете узнать только приблизительную стоимость. По-этому для того, чтобы узнать окончательную стоимость необходимо обратиться в соответствующий магазин.
После приобретения всех необходимых материалов можете приступать к работам. О том, как обшить сайдингом деревянный дом здесь описано подробно.
Пример
Пример для дома с 9 наружными стенами общей площадью 253 м2. Двери с окнами имеют площадь 25 м2. Площадь одной панели — 0,84 м2.
253 — 25 : 0,84 = 271,4, округляем до 272
272 — количество штук сайдинга.
Совет
- Вместо стыковочных Н-профилей можно использовать соединение внахлест. Тогда расчетное количество стенового сайдинга увеличивается на ширину стыка
- Транспортировку длинных панелей дешевле выполнять однократно, поэтому точность расчетов экономит время и деньги
Планируя самостоятельный монтаж, можно все подсчитать самому или воспользоваться онлайн калькулятором. А, заключая договор с монтажной компанией, лучше полагаться на опыт ее специалистов. Тогда любая задержка в работе отразится на ее оплате.
Видео-инструкция про расчет количества сайдинга для обшивки дома
В видео рассказана основная методика расчета сайдинга и необходимых материалов для обшивки дома.
Утепление и гидроизоляция
Когда монтируется обрешетка, выполняется утепление стен снаружи. Утеплитель должен иметь более высокую паропроницаемость, чем материал, из которого изготовлены стены дома. В противном случае между материалами собирается конденсат, который разрушительно повлияет на стену.
Лучше всего в качестве утеплителя использовать плитную минвату, которая отлично пропускает пары воды. Чтобы снаружи не попадала влага, нужно использовать гидрозащиту, которая устанавливается после того, как смонтирован первый слой обрешетки и уложен утеплитель.
Сверху крепится гидрозащитная мембрана, изготовленная из материала, который легко выводит пар, но препятствует внешнему проникновению жидкости. Сверху гидроизоляционного слоя устанавливают контробрешетку.
Как провести расчёт самостоятельно?
Стандартные размеры сайдинг-панели
Существует определённый порядок действий, позволяющий без особых усилий и быстро справить с этой задачей. Вычисление количества панелей должно основывается на том, какие именно элементы будут подвергаться отделки.
Расчёт сайдинга на стену, цоколь и т.д.:
- Первым делом следует произвести вычисление высоты, длины и ширины каждой отдельной части здания. Квадратура, которая в последующем будет закрыта сайдингом, рассчитывается приумножением всех этих показателей.
- После, производится вычисление обшивки. Если одновременно с этим будут осуществляться утеплительные работы на плоскости, необходимо учесть количество изоляционной отделки.
- На вычисления квадратуры влияют габариты материала. Нельзя забывать, что в расчёте должны принимать участие только ширина и высота материала.
- Так как панели обладают определёнными размерами, для расчёта цоколя учитывается его высота, дина и широта.
В качестве примера послужит дом, размеры которого составляют 6×10 м, с высотой стен в 3 метра.
Весь процесс условно можно разделить на несколько этапов:
- Чтобы сделать вычисления материала для отделки стен, необходимо произвести расчёт по формуле: S = H*N, где:
- S — квадратура отделки;
- Н — высота здания;
- N — ширина;
- Сделать замер для каждой из стен:
- S1 = 3×6 = 18 кв.м.;
- S2 = 3×10 = 30 кв.м.;
- Так как у дома имеются два типа стен, эти размеры должны складываться вместе. Делать это нужно по специальной формуле:
- S=(S1+S2)x2;
- S= (18+30)х2 = 96 кв.м.;
В результате площадь отделки будет равняться 96 квадратным метрам.
На что обратить внимание:
- Для нахождения квадратуры панелей применяется аналогичная формула.
- Вычисления количества металлосайдинга осуществляется по этой же формуле, с учётом ширины и высоты листа.
- Чтобы выяснить квадратуру, необходимо перемножить эти цифры. К примеру, если лист облицовки имеет размеры 1,5 м на 2 м, то после вычисления эти показатели будут равняться 3 кв. м. В результате, панели смогут закрыть только 3 кв. м.
Расчёт квадратуры цоколя дома
- В качестве примера возьмём следующие размеры цоколя:
- высота-50 см;
- длина 1-7м;
- ширина 2-4м.;
- Эти показатели переносятся в метры. В результате, размер 50 см будет записываться как 0,5 м.:
- S1= 0,5х7= 3,5 кв.м.;
- S2= 0,5х4 = 2 кв.м.;
- Вычисляется общая площадь для отделки панелями по следующей формуле: S= (3,5+2) х2 = 11 кв.м.
Работа в программе Krovlya Profy
Рассмотрим графическую программу, которая называется Krovlya Profy 8.2. Ее можно скачать в Интернете с официального сайта, установить на свой компьютер и пользоваться целый месяц бесплатно с полным функционалом.
Эта программа позволяет рассчитать точное количество любого обшивочного материала:
- все виды винилового и металлического сайдинга (блок хаус, корабельная доска и т.д.);
- все виды фасадных панелей;
- профнастил и любой листовой материал.
В качестве примера, подробно по шагам, рассчитаем сайдинг, необходимый для обшивки одной стены с окнами (рис. 1).
Рис. 1. Фасад с окнами
Порядок расчета количества сайдинга для обшивки дома
После установки и запуска программы у вас будет вот такое окно (рис. 2), где для начала нужно открыть меню «Файл» и выбрать строку «Новый».
Рис. 2. Первое окно программы Krovlya Profy 8.2
Появится дополнительное окно, где в нашем случае нужно выбрать «Сайдинг» (рис. 3).
Рис. 3. Окно выбора материала
Появится окно (рис. 4).
Рис. 4. Выбор, редактирование, создание нового вида сайдинга
Для того, чтобы программа правильно рассчитала количество сайдинга нужно создать новый вид или выбрать подходящий из списка (рис. 4).
Создадим новый, нажав соответствую кнопку, после чего появится окно (рис. 5.), в котором заполняем нужные поля:
- название «Корабельная доска»;
- нахлест вдоль длины листа 0 м;
- полная ширина листа 0,26 м;
- полезная ширина 0,23 м;
- максимально возможная длина листа Lmax = 6 м;
- минимальная длина Lmin = 0,5 м;
- величина округления 0,01 м.
Другие параметры не так важны. По вашему желанию вы можете заполнить остальные значения и поэкспериментировать с результатом.
Рис. 5. Ввод параметров нового вида сайдинга
Нажмите кнопку «Ок», все параметры сохранятся. Появится кнопка «Далее», нажав которую вы переходите к выбору шаблона фасада. В данном случае нас интересует фасад прямоугольной формы (рис. 6).
Рис. 6. Окно выбора формы фасада
Поэтому выбираем его и указываем длину фасада а = 10,6 м и высоту b = 3,2 м (рис. 7). Жмем «ОК»
Рис. 7. Размеры фасада
Чтобы вычесть оконные проемы переходим в режим «Вырезы» (рис. 8).
Рис. 8
Нажимаем кнопку «Добавить вырез» (рис. 9).
Рис. 9
Наши окна прямоугольной формы, поэтому выбираем соответствующий шаблон выреза (рис.10).
Рис.10
Все окна у нас одинаковые. Указываем ширину а = 1,0 м, высоту b = 1,6 м. Задаем положение первого окна относительно левого края стены Х = 1,9 м, отступ снизу Y = 1,0 м (рис. 11). Жмем «ОК».
Рис. 11
Чтобы добавить остальные окна, надо снова нажать кнопку «Добавить вырез», и правильно заполнить поля. Положение каждого окна задается относительно нижнего, левого угла стены.
Когда все окна будут добавлены, нужно выйти из режима «Вырезы» (рис.12).
Рис. 12
Затем нажать кнопку «Расчет» (рис. 13).
Рис. 13
Чтобы сместить место соединения листов влево, нажмите несколько раз кнопку, указанную на рисунке 14.
Рис. 14
Таким образом можно добиться любого положения зоны стыковки листов, но нас интересует случай, когда левый и правый листы будут одинакового размера, а соединение ровно по центру среднего окна (рис. 15).
Рис. 15. Схема укладки листов
Чтобы получить список с размерами и количеством всех листов сайдинга, нажмите кнопку «Спецификация».
Благодаря проделанной работе у вас получится точное количество материала, необходимое для обшивки стены.
В данной программе можно рассчитать обшивочный материал для любого здания со стенами разной формы и размеров.
Особенности отделки арочных окон
Арочные окна выглядят очень красиво, придают зданию индивидуальность, эстетичность. Однако установить панели вокруг арочных проемов довольно сложно за счет криволинейности. Проще всего в таком случае использовать J-профиль. Его стоимость несколько выше обычного, но он отличается гибкостью, что позволяет выполнить сложный монтаж – обойти сайдинг-панелями вокруг арки.
Обрамить таким материалом арочное окно значительно проще. Но если в наличии есть только обычный профиль, придется сделать в нем несколько надрезов, а затем согнуть для получения нужного радиуса кривизны. Если надрезать с внутренней стороны, это будет незаметно, а если с лицевой – можно преподнести это как своеобразное дизайнерское решение, которое будет эффектно смотреться.
Для облицовки вокруг арки используется та же технология, что и обычно, но в этом случае нужно делать более крупные надрезы. От того, из какого материала изготовлены панели, зависит удобство и простота его сгибания. Металл подается тяжело, а пластик может треснуть. Идеальный вариант – виниловый сайдинг. Такие панели легко сгибаются и не деформируются, особенно, если предварительно их слегка нагреть.
Расчет сайдинга на фронтон дома. Краткое описание
Схема обшивки фронтона сайдингом.
Фронтон дома — это пространство, которое образуется при стыке скатов кровли и стены. Часто фронтон имеет конструкцию в виде треугольника, трапеции или других геометрических фигур. Количество фронтонов и их вид определяется конструкцией стропильной системы под выбранный тип кровли. Естественно, что оставлять открытым этот участок неправильно. В этом случае осадки будут попадать в чердачное пространство. Поэтому фронтон должен быть закрыт.
Наиболее практичный, дорогой и трудный вариант его заделки — сделать продолжение стены (например, заложить кирпичом или газобетоном). Однако есть более простой способ: обшить легким и надежным материалом, таким как сайдинг. Он считается дешевым материалом и при этом довольно долговечным и практичным.
Простой монтаж панелей, который может быть выполнен без привлечения строителей, тоже является одним из плюсов.
Грамотное выполнение монтажа зависит от правильного расчета необходимого количества как панелей, так и расходных материалов. При этом и немаловажную роль играет и тип сайдинга.
Их всего 2:
- виниловые панели;
- металлические панели.
Первые наиболее предпочтительны из-за своей цены, второму типу отдают предпочтение из-за прочностных характеристик. При этом необходимо помнить, что у разных производителей панели могут иметь разные размеры.
Монтаж сайдинга.
Посчитать площадь фронтона достаточно просто, для этого потребуются знания геометрии из школьного курса. В зависимости от того, какую форму будет иметь фронтон, будут и различаться расчеты. По форме объекты могут быть абсолютно разными: треугольные (наиболее распространенный вариант, встречается на крышах почти всех видов), трапециевидные (есть на домах с мансардой или с большим чердаком), произвольная форма (в этом случае ее разбивают на несколько простых геометрических фигур). Следует помнить об окнах и других проемах при вычислении квадратуры
Важно помнить, что фронтонов может быть несколько, в этом случае расчет будет проводиться для каждого конкретного варианта
Поэтапная обшивка дома сайдингом
После изготовления каркаса приступают к отделке здания сайдингом.
Крепление стартовой планки
Стартовую планку, или J-профиль, используют в качестве нижнего ряда, от которого пойдет основная обшивка стены. Монтаж проводят таим образом:
- Отмечают нижний уровень, от которого начнется крепление ламелей.
- Чертят горизонтальную линию на расстоянии 40 мм от него.
- Прикладывают планку к обрешетке.
- Крепят ее саморезами или винтами, которые не затягивают жестко для сохранения подвижности конструкции.
- С торца монтируют следующий J-профиль с температурным зазором не менее 5-7 мм.
- Продолжают установку по всей длине стены.
Монтаж угловых планок
Специальную ламель для установки в углах изогнутой формы с отверстиями для фиксации и пазами для соединения с соседними планками устанавливают на 50 мм ниже J-планки и верхнего уровня стены.
Специальную ламель устанавливают в углах дома.
Порядок работы с ним следующий:
- Панель прикладывают к месту монтажа.
- Наживляют саморезы в точках крепления.
- Выравнивают по вертикали с помощью уровня.
- Затягивают крепеж.
H-профиль
Его применяют для стыковки соседних панелей. H-профиль устанавливают вертикально и фиксируют гвоздями или саморезами к обрешетке через имеющиеся отверстия. Монтаж происходит в таком порядке:
- Определяют место расположения ламели — симметрично центральной линии стены на стыке основных полос сайдинга.
- Неплотно фиксируют за верхнюю прорезь.
- Через 200-400 мм устанавливают следующие крепежи.
Выгодно применять H-профиль на длинных глухих стенах, при оформлении оконных и дверных проемов.
Накладка панелей по стенам
Соединение ламелей осуществляется с помощью замка. Сборка происходит таким образом:
- Начальную панель заводят в стартовую до щелчка.
- Верхний край фиксируют саморезами или гвоздями к обрешетке.
- Вставляют ламель второго ряда и повторяют предыдущую операцию.
- Продолжают обшивать стену до верха.
- Укладывают молдинг, скрывающий зазор между стеной и кровлей, на последний ряд.
Соединение ламелей делают с помощью замка.
Оформление проемов
Оконные и дверные проемы глубиной до 200 мм оформляются так:
- Устанавливают J-планку на уложенный сайдинг.
- Крепят финишную полосу между оконной рамой и ламелями.
- Если глубина проема большая, на откосах собирают обрешетку и отделывают ее сайдингом, который используется на стене. Предварительно укладывают теплосберегающий материал и гидроизоляцию.
Укладка финишной планки
С помощью этой детали фиксируют положение верхней ламели:
- Планку крепят горизонтально на нужной высоте.
- Отрезают участок отверстия на крайней панели.
- Соединяют замки до щелчка.
Монтаж фронтона
Обшивку фронтона производят так же, как и фасад. Укладывают сайдинг вертикально или горизонтально. Иногда для отделки выбирают ламели контрастного цвета по отношению к основному. Основные требования при монтаже состоят в соблюдении теплового зазора и точности подрезки панелей.
При монтаже фронтона соблюдают тепловой зазор.
