Как подключить звонок в квартире или частном доме: используем схему для подключения дверного звонка

Дополнительные комплектующие детали для расширения функционала

Для повышения комфорта и удобства можно дополнить беспроводный звонок дополнительными устройствами. Иногда они включаются в комплект более дорогостоящих моделей.

Альтернативный вариант — покупка изделия отдельно с последующим подключением к «базе»

В последней ситуации важно уточнить возможность объединения

К дополнительным элементам относится:

  1. ВИДЕОГЛАЗОК. Он функционирует на постоянной основе или активируется с помощью датчика движения (когда человек подходит к дверям). Существуют камеры, связанные с кнопкой звонка и срабатывающие только при ее нажатии. Картинка, получаемая с видеоглазка, передается на специальный монитор. Возможен вывод сигнала на телефон, ПК или ноутбук.
  2. ДАТЧИК ДВИЖЕНИЯ. Наличие такого узла позволяет информировать владельца о приходе гостя до его нажатия на кнопку. Кроме того, срабатывание датчика дает команду для работы видеоглазка или запускает запись (в зависимости от настройки).
  3. ДОМОФОН. Некоторые модели беспроводных звонков выпускаются для домофона. Такая система отличается большей сложностью и подразумевает наличие динамиков, микрофона, камеры и монитора, позволяющих видеть и общаться с посетителем.

Продвинутые модели могут комплектоваться подсветкой, рукоятью регулирования громкости или кнопкой отключения сигнала.

В ряде устройств доступна отправка сигнала о приходе гостя по SMS

Важно учесть, что от количества дополнительных функций зависит цена выбранной модели

Датчики движения для включения света, схема и принцип работы, как подключить в квартире, на лестнице, на улице

Что собой представляет, сфера применения

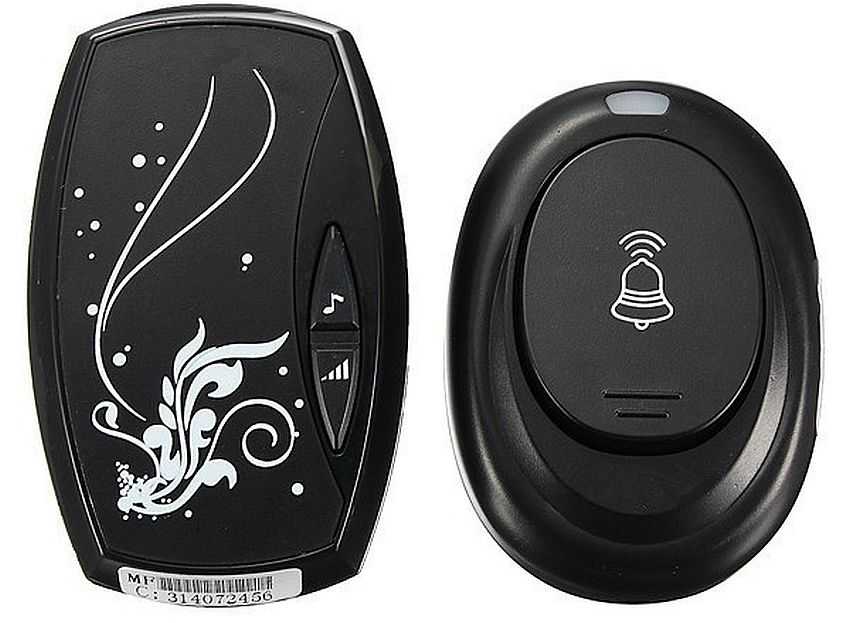

Беспроводный звонок — устройство, состоящее из группы элементов:

  1. ДИНАМИК. Из него исходит звук при замыкании контактов.
  2. КНОПКА. Это механический элемент, обеспечивающий срабатывание изделия.
  3. ПЕРЕДАТЧИК. С помощью этого элемента происходит передача сигнала от кнопки (расположена снаружи) к динамику (монтируется внутри помещения и издает звук).

Беспроводные звонки применяются в следующих случаях:

  1. Для частного дома (к примеру, когда калитка находятся на удалении от жилого здания).
  2. Для дачи, где вход на участок отдален от постройки на участке.
  3. На двери в квартиру. Вариант с беспроводным звонком удобен легкостью монтажа, возможностью уйти от сверления дырок и прокладки проводов.
  4. На складах и в офисах. Подача звукового сигнала позволяет проинформировать работников о прибытии клиента.

Сфера применения очень широка. Беспроводный звонок можно использовать везде, где может пригодиться оповещение о прибытии гостя или посетителя.

Основные ограничения установки беспроводных звонков

Воздействие высоких или низких температур может вывести питающие элементы или микросхемы из строя

Поэтому следует обращать внимание на технические параметры условий эксплуатации звонка при покупке.
Количество массивных бетонных и стальных преград должно быть минимальным, поскольку передаваемый сигнал от кнопки будет поглощаться и беспроводной звонок не сработает.
Расстояние от кнопки до основного блока должно находиться в пределах уверенной зоны передачи сигнала. Обычно оно составляет до 100 м, но нужно оставлять небольшой запас до 20%, чтобы в случае возникновения временных препятствий сигнал не был потерян.

Устройство беспроводного звонка

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

  • http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
  • http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
  • http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
  • http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео)

Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

  1. Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
  2. Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

    Оптимальным вариантом для установки звонка будет ближайшая к двери стена

  3. Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.
  4. Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

    Для фиксации кнопки можно использовать двусторонний скотч

  5. Установить кнопку при помощи саморезов, скотча или клея.
  6. Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

    Для крепления сигнального блока высверлить в стене отверстия

  7. На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

Стандардная схема подсоединения проводного звонка

  1. Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

    Процесс установки проводновного звонка несколько сложнее беспроводных устройств

  2. Отключить все вводные автоматы, расположенные в распределительном электрощитке.
  3. Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
  4. От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.
  5. Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

    Крышку снять леко, так как на нижней части основания находится специальный зацеп

  6. Выполнить прямое подключение ноля к основному сигнальному блоку.
  7. Подсоединить фазную часть кнопки к фазе прибора.
  8. Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

(0 голосов, среднее: 0 из 5)

Принцип действия, схема

В случае с проводным звонком ситуация понятна. После крепления кнопки снаружи и звонка внутри они соединяются с помощью провода. К динамику подводится питание, а цепь замыкается через кнопку.

В ситуации с беспроводным звонком используется тот же принцип, но в замыкании электрической цепи нет необходимости.

Принцип действия прост:

  1. Гость нажимает кнопку, установленную возле квартиры, на калитке возле частного дома (дачи) или в другом месте.
  2. Срабатывает передатчик, направляющий сигнал по беспроводному принципу к приемнику (звонку).
  3. Активируется электрическая цепь.
  4. Подается питание на динамики, и звучит музыка (та, что запрограммирована в устройстве).

В продаже имеются модели с комбинированным принципом действия. К примеру, кнопка питается от батарейки, а источник звука подключается к стандартному питанию.

Скорость передачи сигнала и его сила зависит от ряда факторов — расстояния между устройствами и наличия преград (к примеру, стены или дверей)

Важно помнить, что кирпичные, бетонные или металлические конструкции значительно ухудшают сигнал

Схема беспроводных звонков проста, что гарантирует их надежность, неприхотливость в эксплуатации и продолжительный срок службы.

В кнопке и устройстве со звонком установлены две платы. Также предусмотрена и третья схема (генератор сигнала), отличающийся отсутствием сбоев.

GSM сигнализация для дома c оповещением по телефону, как выбрать, обзор популярных моделей

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

  1. Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
  2. Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
  3. Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
  4. Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
  5. Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
  6. Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
  7. Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
  8. Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

  1. Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
  2. Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
  3. Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
  4. Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
  5. Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
  6. Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Подключение

Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.

Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:

Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды

Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму.
Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил.
Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.

Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.

Элементы домофонной системы

Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.

Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.

Монтаж основного блока

Проводная схема подключения дверного звонка

На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.

Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.

Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.

Установка кнопки

Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.

После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.

На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п

Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка

Дверной звонок из старого мобильного телефона

Отслуживший свой срок электромеханический звонок не стоит выбрасывать. Он еще может пригодиться, если его восстановить и отложить до лучших времен.

Это интересно: Подключение электрического котла к электросети — подробная инструкция

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).


Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.


Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы: Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку

Зимой важно обеспечить электропитание

Найти свинцово-кислотный аккумулятор, который выдает подходящее напряжение. Их можно искать в фирмах, занимающихся охранной сигнализацией

Там они не боятся морозов, есть разных номиналов.

Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.
