Как правильно подключить электросчетчик однофазный своими руками: подробная инструкция

Где установить счетчик электроэнергии

Место установки счетчика указано в проекте. Если счетчик заменяете, его ставите на место прежнего. Для новых сетей устанавливается бокс (щиток), в него уже монтируется счетчик. В многоэтажных домах есть тенденция переноса счетчиков с лестничных клеток в квартиры. С одной стороны, неплохо — доступ только и исключительно ваш. С другой — все что в квартире — под вашу ответственность. И замена, и поверка — все на вас.

При подписании договора на составление проекта электрификации дома, можете указать, где хотите поставить счетчик электроэнергии

Если сеть монтируется для частного дома, могут потребовать установить счетчик на столбе. Тогда для вводного автомата и счетчика требуется отдельный щит, а для всей остальной «начинки» — свой. Требование это законодательно ничем не подкреплено. Так решили в некоторых энергопоставляющих организациях. Мотивируют это тем, что контролеру проще списывать показания «со столба», т.е. не заходя в дом. Также нет возможности протянуть «левую» ветку электропитания. Так то оно так, но это не требование, а пожелание. Выполнять его или нет — решать вам. Правда, если решите ставить счетчик в доме, придется до мелочей соблюдать ПУЭ. Тут уже придется изучать нормативные документы и проводить все работы с соблюдением всех требований.

Монтаж электрооборудования

Сначала производится монтаж вводного двухполюсного автомата на DIN-рейку, представляющую собой металлическую пластину с углублением посередине. Если подключение электрического счетчика будет производиться в боксе, то автомат устанавливается горизонтальным нажатием на внутреннюю DIN-рейку. Если применение бокса нецелесообразно, то сначала нужно смонтировать на дюбелях DIN-рейку, а затем на неё установить автоматы.

Следует учесть, что по креплению к стене счетчики бывают:

• с трехточечной установкой;
• с креплением на DIN-рейку.

Первый вариант в настоящее время используется крайне редко — это способ крепления прошлого века, который и сейчас может быть актуален, если требуется заменить старый счетчик на подобный. Все современные счетчики имеют крепление на DIN-рейку. Если вам интересно, как подключить счетчик электроэнергии однофазный старого образца, то разница здесь лишь будет в способе крепления прибора. Если ранее счетчик уже стоял, то для крепления ничего делать и не нужно. Если нет, то отмечаются места будущих отверстий и производится сверление.

Когда будут установлены все автоматы и счетчик, необходимо разобраться со схемой их подключения. Итак, сначала подключается вводный автомат. Все работы следует производить с соблюдением техники безопасности. Следует помнить, что опасным для человека является напряжение свыше 36 В, поэтому, чтобы не произошло трагедии, необходимо полностью обесточить все электрические цепи. После того как будут выключены все автоматы, необходимо сделать контроль наличия напряжения с помощью индикаторной отвертки или мультиметра.

Во вводном кабеле обычно идут три провода:

• фаза, ее обычно окрашивают в белый или красный цвет
• ноль, имеет синюю цветовую маркировку
• заземление, отличается маркировкой в виде сочетания двух цветов — желтого с зеленым

Заземляющий провод не используется при подключении к электросчетчику и вводному двухполюсному автомату, но он необходим при использовании дифавтомата, поэтому его сразу заводят на отдельную шину.

Перед подключением фазного и нулевого проводов к вводному автомату необходимо осуществить контроль фазы с помощью индикаторной отвертки. Для этого её жалом нужно коснуться зачищенного вводного провода. Если отвертка реагирует на прикосновение загоранием лампочки, то исследуемый провод — фаза. По стандарту фаза подключается в левый вводный автомат двухполюсного автомата, ноль — в правый.

Полезные советы

На самом деле необходимо отметить, что подключить счетчик учета электроэнергии своими руками – проблема небольшая

Но вот на что еще хотелось бы обратить ваше внимание

Многое будет зависеть от правильно проведенного монтажного процесса. Если распределительный ящик уже установлен, то сам счетчик установить и закрепить внутри него будет просто. Обычно они крепятся на три самореза или на DIN-линейку, все зависит от конструкции прибора. Но в любом случае придется поработать перфоратором. Кстати, DIN-линейки продаются в магазинах, нужно только подрезать ее под определенный размер и закрепить двумя или тремя саморезами.
Существует оптимальная высота установки счетчиков – это 1,6-1,7 м. Хотя это не жесткое требование, можете устанавливать там, где хотите.
Перед проведением монтажных работ отключите общий автомат подачи электроэнергии. То есть, обесточьте сеть дома полностью.
Если используется для сборки схемы подключения медный многожильный кабель, то его концы обязательно надо пропаять или установить специальные наконечники обжимного типа. Это увеличит плотность контактов. Но лучше для этих целей использовать жесткий одножильный провод, к примеру, ПВ-1

Обратите внимание, что провод ПВ имеет одноцветную окраску, поэтому фазные и нулевые провода надо будет как-то обозначить. К примеру, разноцветной изолентой.
Если в распределительный щит устанавливаются защитные приборы¸ то необходимо оставить для них место.
Если распределительный щит устанавливается на улице, то необходимо на входном и выходном кабеле установить специальные резиновые манжеты, которые обеспечат герметичность ящика

Обычно манжеты дополнительно затягиваются резьбовым патроном.
В современных однофазных счетчиках клемма – это два зажимных винта. Чтобы подключение было проведено правильно, необходимо конец провода вставить в клемму, затянуть верхний винт, проверить надежность крепления подтягиванием провода вниз, затем затягивается нижний винт, после чего опять проводится подтяжка рукой вниз.
В этой схеме подключения электросчетчика последним соединяется кабель нагрузки, который отходит от автоматов внутрь помещений.
Как только сборка будет закончена, можно приглашать представителя энергоснабжающей организации. Обратите внимание, что счетчик ставится именно для них, и поэтому они и берут его на учет. Представитель должен проверить, правильно ли проведен монтаж, все ли нормы соблюдены. Если все соответствует правилам, то прибор ставится на учет, для чего он пломбируется.

Есть в этом вопросе один момент, который касается коммунальных квартир. Так вот электроснабжающая организация берет на контроль только один счетчик на всю квартиру. Внутренние приборы и их работу она не учитывает. Так что их показания на совести хозяев комнат.

• https://ProFazu.ru/elektrooborudovanie/schetchiki/kak-podklyuchit-elektroschetchik.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-podklyuchit-odnofaznyj-schetchik-elektroenergii-sxema/
• https://ProFazu.ru/elektrooborudovanie/schetchiki/trehfaznyj-schetchik.html
• https://kurs-ufa.ru/podklyucheniya/podklyuchenie-odnofaznogo-schetchika-elektroenergii.html
• https://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/trehfaznye/shema-podklyucheniya.html

Монтаж счетчиков – обязательные требования

В случаях, когда ЭСЧ планируется установить на улице (на даче либо в частном доме), необходимо приобрести специальный ящик (ЯУР-НГ). Он представляет собой герметичный бокс, который снабжен:

• рейкой DIN, используемой для подсоединения распределительных элементов;
• отсеком под пломбировку защитного автомата;
• крепежными деталями и местом для монтажа ящика на столбе, фасаде или жилой постройки.

Существуют боксы для установки внутри помещений. Вместо них допускается использовать монтажные панели, на которых имеются места для подключения дополнительных автоматов.

Владельцы жилья в многоэтажных зданиях монтируют электросчетчики на площадке в общем щитке. В некоторых высотках установка приборов учета осуществляется в прихожей или комнате квартиры.

Подключение электронного либо индукционного электросчетчика своими руками выполняется с соблюдением обязательных требований. Они приведены далее:

• Монтаж оборудования в помещении производится при плюсовой температуре. Комната обязана быть сухой. Нельзя устанавливать приборы учета на кухнях, в ванных, туалетах, где всегда присутствует повышенная влажность.
• Крепление ЭСЧ осуществляется на пластиковом либо металлическом щитке, который разрешается монтировать внутри помещения прямо на стену.
• Не допускается установка электрического счетчика с наклоном выше 1°. В этом случае ПУ станет выдавать показания с высоким уровнем погрешности.
• Высота монтажа ЭСЧ – 80–160 см. Оптимально, когда он располагается на уровне глаз человека со средним ростом.
• В местах, где учетное оборудование может подвергнуться загрязнению или повреждению посторонними лицами, прибор в обязательном порядке помещают в распределительный ящик, закрывающийся на ключ.
• Установка счетчика электроэнергии выполняется строго при отключенном вводном автомате.
• На загородных участках и в частных домостроениях провода, ведущие к ЭСЧ, разрешается прокладывать по воздуху (тросовая схема) либо в земле.

Вводный кабель подбирается по сечению, которое гарантирует безаварийное снабжение жилища электричеством. На нем не допускается наличие спаек и скруток.

Рекомендуется дополнительно устанавливать перед счетчиком специальный автоматический выключатель. Он ограничивает мощность тока и позволяет прекращать его подачу на объект при замене ПУ, коротких замыканиях, возгораниях или выполнении ремонта. Такое устройство обязательно пломбируется контролером энергоснабжающей организации.

Монтаж счетчика и сопутствующего модульных элементов

В требованиях ПУЭ говорится об обязательности установки перед счетчиком электроэнергии отключающего прибора, выполняющего защитную функцию, например, автоматического выключателя с двумя полюсами. Только при его наличии прибор учета электроэнергии будет правильно и безопасно работать. Основным предназначением подобного устройства является:

• защита счетчика от высокой температуры и последующего возгорания, возникающих вследствие превышения предельно допустимых значений прибора,
• защита счетчика от перебоев в электросети,
• обеспечение возможности замены устройства,
• регулирование мощности.

Правильно установить бытовой автоматический выключатель можно как в квартире (в специальном щитке), так и на лестничной клетке. Главное требование – он должен быть опломбирован. Для этого применяются пломбы из свинца и пластика, а также наклейки, которые наносятся на винты контактов выключателя.

На каждом бытовом выключателе, работающем в автоматическом режиме, имеется небольшая защелка, при помощи которой прибор монтируется на верхней рейке.

После установки выключателя можно перейти к следующему этапу – непосредственной установке счетчика электроэнергии. Для его монтажа на нижнюю рейку также предусмотрена специальная защелка, которую можно найти на задней стороне прибора.

Как только электросчетчик будет размещен в необходимом месте можно заняться установкой однополюсных автоматов, монтаж которых также прост и доступен каждому человеку. В рассматриваемом нами случае их два.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Набор инструментов и материалов необходимых для монтажа

Для того чтобы приступить к установке счётчика и монтажа соответствующей электрической части необходимо обзавестись следующими материалами и инструментами:

• Счётчиком электроэнергии т.е самим прибором, который будет монтироваться;
• Абонентским щитком, который предназначен для хранения, устанавливаемого оборудования;
• Комплектом инструментов с рукоятками, обладающими изоляционными свойствами;
• Индикатором (указателем) напряжения;
• DIN — рейками, использующимися для фиксации (автоматических выключателей);
• Автоматическими выключателями;
• Электрическими проводами, которые впоследствии будут служить для соединения элементов системы;
• набором гаек и винтов;
• изоляторами.

Схема монтажа

Схема подключения однофазного электросчетчика. (Для увеличения нажмите) Схема подключения универсальна для всех типов электросчетчиков и не зависит от производителя и модели прибора. Практически во всех марках имеется четыре клеммы. Маркировка может отличаться в разных моделях, но схема подключения должна оставаться одной.

К 1 и 2 клемме подключаются фазовые провода, которые имеют белый, черный либо коричневый цвет. Нулевые кабели (голубые или синие) подсоединяются к 3 и 4 клемме.

Если на электросчетчике имеются добавочные клеммы, то они предназначены для обслуживания прибора или предусмотрены для автоматизации или других целей. Для правильной работы электросчетчик всегда должен устанавливаться и взаимодействовать с УЗО.Также при подключении рекомендуется использовать двухполюсный вводной автомат, который устанавливается перед счетчиком. При такой схеме подключения в случае аварии разрывается не только фазный, но и вводной провод.

Кроме этого, к УЗО может быть подключено освещение. Как и счетчик, выключатель должен быть опломбирован. Ввиду того, что сделать на нем это невозможно, необходимо купить щиток (бокс) для установки его в доме, отдельно в квартире или на улице.

Возможно, Вас заинтересует статья о двухтарифных электросчетчиках Меркурий. Статью о том, как опломбировать счетчик электроэнергии, читайте здесь.

Как установить распределительный щит

Щит для электросчетчика монтируется в пластиковом или металлическом боксе. Он должен располагаться на высоте 1,6-1,7 м от пола. В нем находятся все электротехнические устройства для подключения по изображенной схеме. Распределительный щит выполняет прием и распределение электроэнергии по нагрузочным устройствам (розеткам, осветительным приборам, бытовой технике и т.п.), защищает устройства и человека.

Для удобства монтажа он имеет рейку, на которой легко закрепить все необходимые устройства и гребенки заземления и нулевого провода.

Этапы установки осветительного щита:

1. Приготовить все необходимые инструменты и приспособления.
2. Разметить место установки с учетом места ввода силового кабеля и требуемых норм.
3. Перфоратором просверлить отверстия для крепления щитка и зафиксировать его саморезами.
4. После обесточивания вводного провода зачистить от изоляции его концы.
5. Зеленая расцветка оплетки принадлежит заземлению, а синяя – нулю. Питающая (фазная) жила может иметь разный окрас (в зависимости от производителя). Расцветка фазы может быть яркой (красной, оранжевой, коричневой, бирюзовой, розовой) или черной, белой. Проверить отсутствие напряжения поможет мультиметр.
6. Установить на дин-рейку автоматические выключатели и счетчик, указанные на схеме подключения. На них есть крепления, позволяющие просто защелкнуть их.
7. Подсоединить питающий кабель, как указано ниже.

Распределительный щит – комплектное устройство для приема и распределения электрической энергии.

Схема подключения вводного автомата

Верхняя пара контактов существует для входа фазной и нулевой жил провода, подающего напряжение в помещение. Надо ослабить винты, прижимающие контакты выключателя, и закрепить жилы, как указано на корпусе автомата (слева фазную, а справа нулевую). Выходное подключение на клеммах снизу должно быть таким же. Если кабель имеет третий проводник – заземляющий, то к автомату его подсоединять не нужно. Для этого на дин-рейке устанавливается проходной контакт, через который он идет к гребенке заземления.

Как подключить электричество минуя счетчик. Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Подготовительные работы

Перед началом подключения обязательно подготовьте место установки, все необходимые инструменты и материалы. Так как от этого напрямую зависит удобство проведения работ, надежность крепления и конечный результат. Из инструментов и материалов вам могут пригодиться:

• Мультиметр или индикаторная отвертка;
• Перфоратор, набор дюбелей;
• Кусачки, плоскогубцы, набор отверток;
• Клещи для удаления изоляции или канцелярский нож;
• Линейка, рулетка, строительный уровень;
• Соединительные провода подходящего сечения и длины;
• Паяльник, гильзы или самозатяжные клеммы, термоусадочные трубки;
• Модульное защитное оборудование (автоматические выключатели, УДТ, УЗИП, реле контроля напряжения и прочие);
• Электрический щит или кожух для прибора учета.

Если установка и подключение электросчетчика производится в старый щит, обязательно проверьте соответствие старого крепления новому прибору учета. Если выяснится, что способ монтажа не подходит, подготовьте новую DIN рейку или дюбеля. В случае ввода в работу нового объекта с установкой щита или кожуха, их необходимо смонтировать на этапе подготовки. Для этого:

• Снимите верхнюю крышку, как правило, для этого достаточно открутить винты;
• Установите кожух на стену или в другое место, предусмотренное проектом;
• Для монтажа кожуха можно использовать дюбель или другой элемент, в зависимости от материала монтажной поверхности.

Следует отметить, что в проектной документации место установки может определяться как внутри помещения, так и снаружи – на фасаде здания или на отдельно установленной опоре. Для каждого из вариантов производится свой перечень подготовительных работ.

Установка электросчетчика внутри помещения.

Перед подключением прибора учета обязательно осуществляется ввод питающего кабеля в помещение, освобождается пространство. Место установки выбирается таким образом, чтобы доступ к электросчетчику не загромождали стены, элементы интерьера, мебель и т.д. Не стоит монтировать за дверью, непосредственно в проходе или местах постоянного перемещения людей, избегайте углов и поверхностей, которые подвергаются воздействию сырости.

Установка электросчетчика на фасаде здания.

Питающий кабель подводится к электросчетчику сплошным спуском через штыревые изоляторы. При подключении на фасаде здания, желательно избегать мест интенсивного воздействия солнечных лучей, атмосферных осадков и т.д. В случае если стена имеет мягкую отделку, для прибора учета сооружается специальный каркас. Ввод линии внутрь помещения выполняется у потолка, чтобы снизить вероятность поражения электротоком при повреждении изоляции.

Установка электросчетчика на отдельной опоре.

Если счетчик электрической энергии подключен на отдельно стоящей опоре вы существенно снижаете риск возгорания здания в аварийной ситуации. Однако этот способ подвергает электросчетчик опасности разрушения вандалами, поэтому его желательно размещать на высоте порядка 3м. В связи с чем на этапе подготовки куда выгоднее собрать щит еще до его установки на опору. Монтаж будет производиться с помощью хомутов, а не дюбелей, поэтому предварительно на опоре устанавливается жесткое основание.

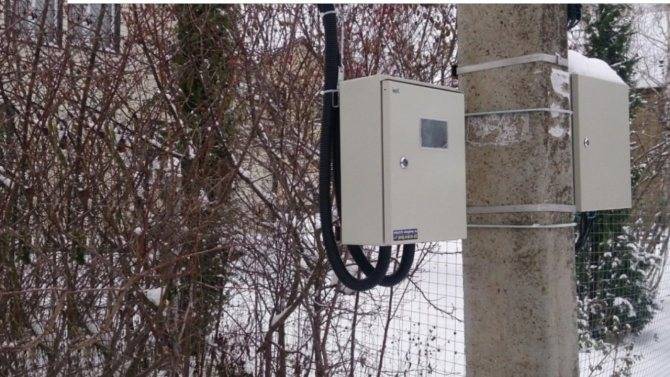

Рис. 3. Крепление электросчетчика к опоре хомутами

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания. Соответственно устанавливается и однофазный прибор

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Подключение

схема подключения однофазного счетичка

Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

В случае использования однофазных моделей, он будет выглядеть следующим образом:

1. Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
2. Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
3. Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
4. Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
5. Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
6. В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
7. Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
8. От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
9. Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
10. Теперь требуется сделать перемычки из ПВ-1, чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм., для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
11. Затянуть все клеммы, сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
12. Подключить нагрузку к автоматам, нулевой шине и шине заземления.

После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.

Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:

Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.

В наличии имеется 5 контактов, подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый

Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика. Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты

Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.

Нуль подключается к седьмому и тянется от него на 8 контакт.

Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

схема подключения трехфазного счетчика

Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.
