Схема подключения электросчетчика: рассмотрим пошагово подключение однофазного и трехфазного электросчетчика

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

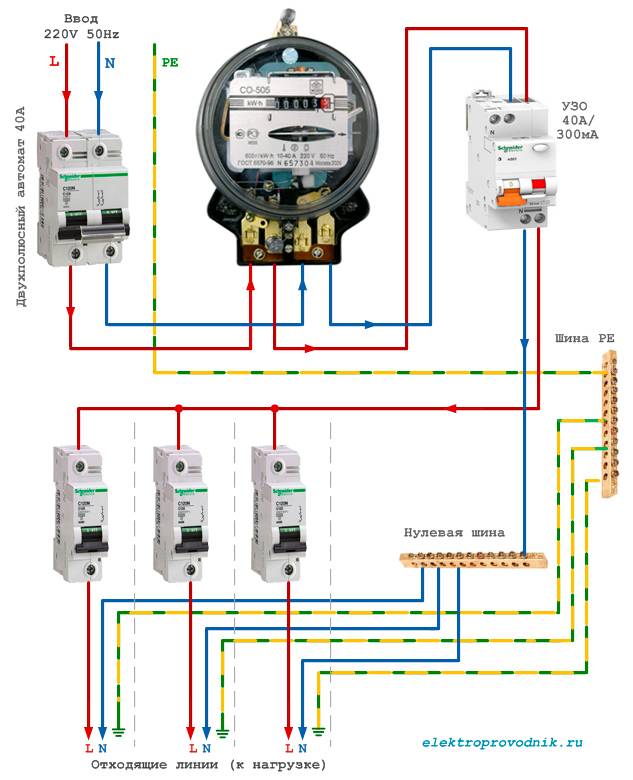

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины. Посмотрите подключение счетчика в видео-формате

Модель механическая, но сам процесс соединения проводов ничем не отличается

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как избежать 3 основные ошибки

  1. Если счетчик нового образца, то винты на клеммах нужно закручивать повторно, так как металл мягкий и расслабляется через время. Это поможет избежать неполного контакта провода.
  2.  Чтобы не было недостатка мощности в будущем, нужно покупать ЭС с запасом  номинального предела тока.
  3. Одна из самых распространенных ошибок – это самостоятельность. Все свои действия  согласуйте с энергопоставщиком, потому что в случае выявления неточностей пострадают ваши нервы и кошелек.
  4. За чей счет происходит замена прибора?
    Работы по установке, замене ЭС выполняются за счет потребителя.
  5. Как происходит расчет расхода электроэнергии при временном отсутствии прибора?
    В процессе замены счетчика, во время его отсутствия начисления за потребленную электроэнергию ведутся по среднемесячному потреблению предыдущих расчетных периодов.

Типы счетчиков электроэнергии

На сегодняшний день эти устройства различают, в первую очередь, по принципу действия. Существуют следующие виды электросчетчиков:

Индукционные. В основе работы таких устройств лежит принцип электромагнитной индукции. Счетчики такого типа были чрезвычайно распространены в последние десятилетия ХХ века из-за их высокой надежности, небольшой погрешности в измерениях и низкой стоимости. В настоящее время индукционные устройства перестают соответствовать возрастающим требованиям к учету электроэнергии, так, они неспособны качественно работать при наклоне корпуса более 10, чувствительны к перепадам температур и воздействиям сильных магнитных полей. Кроме того, на сегодняшний день появилось достаточно большое количество способов замедлить или остановить вращение алюминиевого диска, который входит в конструкцию таких устройств. Для этого применяют самые разные приспособления – от специальных трансформаторов до мощных ниодимовых магнитов.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Шурупы для ГВЛ: технические характеристики саморезов, размеры

Электронные электросчетчики. В настоящее время такие приборы учета электроэнергии активно заменяют устаревшие индукционные модели. В немалой степени этому способствует государство, обязывая потребителей устанавливать счетчики такого типа, а также повышая требования к точности учета электроэнергии. К главным преимуществам электронных устройств можно отнести их высокую надежность, точность измерений, небольшие габаритные размеры, возможность учета электроэнергии по нескольким тарифам в зависимости от времени суток, а также значительные сложности, возникающие при попытках «обмануть» такой счетчик.

В зависимости от количества фаз электрической сети, в которой выполняется установка электросчетчика, может быть использована однофазная или трехфазная его модель. Однофазные устройства являются более дешевыми и простыми в установке и эксплуатации. В подавляющем большинстве квартир в современных домах используется именно однофазная сеть.

Существуют счетчики, предназначенные для учета активной и реактивной электрической энергии. Поскольку в системах электроснабжения квартир и частных домов, где возможно самостоятельное подключение электросчетчиков, должны использоваться приборы учета активной энергии, то имеет смысл ограничиться рассмотрением только таких их моделей.

Что касается двухтарифных или трехтарифных устройств, то их установка связана с получением дополнительных разрешений от компании-поставщика электроэнергии и требует заключения отдельного договора. В последнее время нагрузка на электрические сети значительно возросла, что провоцирует поставщиков электроэнергии стимулировать население к переходу на двухтарифные (двухзонные) приборы учета.

Как правило, трехтарифные устройства применяют на предприятиях, хотя законодательно не запрещена их установка в частных квартирах.

Еще одним признаком, по которым могут быть классифицированы счетчики электрической энергии, является их напряжение и номинальный ток. Установка устройств, которые предназначены для работы с номинальным током, превышающим значение 100 А, осуществляется посредством косвенного включения (через трансформаторы тока). Такие приборы используются в трехфазных сетях с мощными потребителями, их установка осуществляется исключительно специалистами.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Инструменты для шпаклевки: применение разных видов шпателей

При выборе модели счетчика для установки его своими руками нужно обращать особое внимание на время опломбирования корпуса устройства. По существующим законам пломба на однофазном счетчике не должна быть старше одного года

Защитные и переходные устройства

Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.

Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.

Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.

Схема включения ОИН (УЗИП)

Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.

Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.

Клеммник переходной

Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.

Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

  • значение номинальной частоты: 50Гц
  • значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

  • значение номинального-максимального тока: А, 5-10, 5-50, 5-100
  • максимальное значение полной мощности, потребляемой током: до 0,2ВА
  • включение: трансформаторное и непосредственное
  • регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные. Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно

Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

  • Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
  • Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
  • Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
  • После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Добрый день, дорогие читатели сайта

Сам Электрик

! В этой статье описываются схемы подключения трехфазного счетчика электроэнергии (ТС) в электросеть и даются советы по монтажу. Рекомендуем не только изучить предоставленные электросхемы, но и просмотреть видео уроки, на которых описывается технология электромонтажа и остальные, немаловажные нюансы.

Что нужно знать перед монтажом счетчика

Установка двухфазного, трехфазного электросчетчика в квартире или самого распространенного однофазного производится по пп. 1.5.27–1.5.38 ПУЭ.

Требования к счетчику:

  • наличие техпаспорта, сертификата;
  • не пропущенные сроки поверки;
  • внесение в Госреестр. Номер выбит на корпусе и прописан в паспорте;
  • пломбы с клеймом:
    • подтверждающая поверку. Изделие поступает в продажу уже с такой пломбой;
    • от энергосбыта. Ставится при подключении к электросети;
  • прибор подбирается строго по параметрам сети, главные характеристики: номинал и фазность;
  • от вертикали не должно быть отклонения больше чем на 1 градус;
  • температурный режим, условия среды соответствуют характеристикам по ТД;
  • для частных домов класс точности — не хуже 2, для общедомовых и коллективных приборов — не хуже 1.

Подключение электросчетчика и схемы для разных видов схожие, нюансы незначительные, например, на трехфазных приборах есть клеммы под 3 фазы и рабочий ноль.

Нововведения

Обеспечение объектов электричеством, как и установка учетных устройств, осуществляется по нормам ПУЭ. Как это было до ПП N 554: пользователь выбирал и покупал электросчетчик, узнавал у местного энергосбыта, работают ли они с такой моделью (рекомендованный перечень на сайте учреждения). Далее, устанавливали и подключали двух-, трех-, однофазный счетчик своими руками или пользуясь услугами специалистов и не позднее 1 мес. подавали документы на регистрацию организации, которая поставляет энергию.

Теперь же все плановые процедуры, включая покупку, замену, монтаж, контроль сроков проверок, делает энергосбыт. Кроме того, постепенно обычные изделия буду заменять «умными» приборами, автоматически отправляющими дистанционно показатели и данные о своем состоянии.

Стоимость установки, самого изделия и манипуляций по ПП N 554 для пользователя условно нулевая. То есть раньше в законе было закреплено, что покупку и содержание счетчика оплачивали его владельцы, теперь — поставщик услуг, но цену сервиса включили в тариф. По сути плата теперь в составе ежемесячных абонентских взносов. Позитивный момент: гражданин не обязан следить за состоянием прибора, за периодичностью поверок, проверок, он должен лишь обеспечить доступ.

Но процедуры дополнительные, не входящие в минимальный перечень, осуществляемые по внеплановому порядку, могут быть платными, например, замена аппарата до истечения сроков поверки и эксплуатации.

Можно ли менять электросчетчики самому

По п. «ц» ПП N 554 и по п. 139 Р.Х Основных положений… от 4 мая 2012 г. N 442 «О функционировании розничных рынков эл. энергии… » демонтаж электросчётчиков, допускается только с санкционированием поставщиком электроэнергии, по своему усмотрению запрещено это делать.

Самостоятельная установка возможна с разрешения (письменного) энергосбыта по заявлению пользователя. После принятия ПП N 554 такая процедура стала менее актуальной, но она уместная, если гражданин не хочет ждать плановой замены или желает установить многотарифную или лучшую, по его мнению, модель. Теоретически для работ потребуется группа по электробезопасности не ниже 3, но это рекомендационное правило, и его, конечно же, часто не соблюдают. Но о замене надо уведомить поставщика, узнать, опломбирует ли он изделие.

После монтажа не желательно сразу подключать к сети – неправильное подсоединение, тянет за собой штраф, суммы санкций в данной сфере чрезвычайно объемные. Надо подать заявление поставщику о регистрации прибора и осуществить подключение, когда работник учреждения проверит установленный прибор, опломбирует его и поставит на учёт.

С какой стороны подключать автоматический выключатель

Согласно требованиям ПУЭ, питающие кабели должны подключаться к неподвижным контактам защитных и коммутирующих устройств. С этой же целью, а также по причине унификации большинство производителей электрооборудования также стремится размещать выводы в верхней части устройств. Если исходить из законов электротехники, то совершенно безразлично, к какой части коммутирующего устройства подведено питание. Другое дело, когда автомат в щитке выключен, и любой электромонтер будет уверен, что на нижних клеммах напряжение отсутствует, а с верхними нужно быть осторожным.


Устройство автомата

Обратите внимание! Соблюдение этого правила значительно снижает риск ошибок и вероятность удара током. Некоторые производители могут поставлять аппаратуру с другим расположением клемм, но подключение питающего кабеля все равно нужно делать вверху

Установка счетчика

Перед установкой прибора учета электрической энергии своими руками следует определить место его монтажа и подготовить необходимые инструменты и материалы. В магазинах электротоваров представлен большой выбор щитков, используемых для установки этих устройств. Предлагаются как полные комплекты, так и отдельные их элементы. Большой популярностью пользуются счетчики, устанавливаемые на готовом основании, однофазные или трехфазные.

Выбор необходимой модели счетчика и защитного щитка осуществляется исходя из особенностей подключения и места монтажа.

Инструменты и материалы, необходимые для установки однофазного счетчика своими руками:

  1. Счетчик электрической энергии.
  2. Защитный щиток.
  3. Однополярный указатель низкого напряжения.
  4. Инструмент с диэлектрическими рукоятками (плоскогубцы и отвертки).
  5. Гайки, болты и шурупы.
  6. Клеммная колодка.
  7. DIN рейка.
  8. Автоматические выключатели и УЗО.

Электрический счетчик должен быть установлен на стене вертикально. В качестве места крепления этого устройства может быть использован металлический или деревянный лист, а также специальный защищенный короб. Высота монтажа счетчика строго не регламентируется, однако существует запрет на размещение их вне зоны свободного визуального контроля. Наиболее удобной в практическом плане является установка счетчиков на высоте глаз взрослого человека (до 1700 см).

Перед началом работ по установке электросчетчика своими руками следует внимательно изучить общую схему электропроводки квартиры. Это даст возможность правильно оценить количество и мощность групп потребителей и, соответственно, количество и тип используемых в схеме подключения автоматических выключателей и УЗО.

В качестве примера подключения однофазного электрического счетчика может быть рассмотрена следующая схема:

При проведении работ по установке счетчика своими руками следует придерживаться следующего алгоритма действий:

  1. В электрическом щитке с помощью шурупов монтируется DIN рейка, к которой будет крепиться все электрооборудование.
  2. При помощи специальных креплений или DIN рейки выполняется монтаж счетчика к корпусу щитка.
  3. В специально предназначенных местах внутри щитка устанавливаются клеммные колодки для подключения нулевых рабочих и заземляющих проводов.
  4. Выполняется монтаж автоматических выключателей по количеству групп потребителей.
  5. Монтаж устройства защитного отключения.
  6. К нижним зажимам автоматических выключателей подключаются провода, идущие к нагрузке. Верхние зажимы автоматов должны быть соединены между собой при помощи перемычек, которые можно изготовить своими руками или приобрести в магазине электротоваров.
  7. Счетчик электроэнергии подключается к нагрузке, для этого его второй контакт присоединяется с фазному, а четвертый – к нулевому проводу.
  8. Для подключения счетчика к сети необходимо его первый контакт подсоединить к приходящему фазному проводу, а третий – к соответствующему нулевому проводнику.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Отделка стен на кухне: варианты

Чтобы облегчить дальнейшую эксплуатацию устройств, входящих в состав электрического щитка, необходимо составить схему с указанием потребителей (розеток, выключателей света, стиральной машины, электроплиты и т. д.) а также промаркировать провода, подключенные к счетчику и выключателям с нанесением соответствующей маркировки на схему.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Нюансы подключения и техника безопасности

Нельзя заменять двухполюсный автоматический выключатель двумя однополюсными. Если после счетчика электроэнергии установлены несколько линий нагрузки, у которых есть защита, установка общего устройства защиты не требуется.

Провода закрепляются так, чтобы изоляция не попадала под прижимную пластину. Также оголенная часть не должна выступать из-под нее. Если в щите нет дин-рейки, ее можно приобрести и установить самому.

При самостоятельном подключении электротехнических устройств нужно соблюдать следующие правила техники безопасности:

  1. Подключение счетчика и автоматов, а также всей электрики производится при отключенном напряжении.
  2. Входной питающий кабель подключается последним. Сначала к щитку подсоединяют устройства нагрузки.
  3. Подключение приборов происходит согласно схеме, с учетом расцветки жил.
  4. Диаметр провода между автоматами ввода и нагрузки должен быть больше, чем у кабелей ввода и разводки по помещению.
  5. Для того чтобы обеспечить хороший контакт, следует плотно прикрутить прижимную планку.
  6. Медные и алюминиевые кабели несовместимы между собой, т.к. имеют разные параметры. Их нельзя соединять их между собой.
  7. Кроме электросчетчика, подключение УЗО является необходимым условием для защиты человека.

Далее подается электрический ток. При правильном подключении все приборы должны заработать.

Частые ошибки

При монтаже электрики нужно быть предельно внимательным. Просчет может привести к тому, что устройство сгорит или перегреется. Какая-то часть оборудования может не включаться и т.п.

Чаще всего это происходит по следующим причинам:

  • некачественные комплектующие (розетки, выключатели и т.п.);
  • неправильное подсоединение;
  • неверный расчет сечения кабеля и мощности автоматов;
  • плохой контакт и использование скрутки для подключения проводов;
  • отсутствие запаса по мощности.

Чтобы избежать подобных недочетов, следует соблюдать в точности схему установки счетчика, учитывая цвет жил. Лучше покупать комплектующие проверенных производителей.

Для правильного определения сечения кабеля нужно подсчитать мощность всех подключаемых устройств нагрузки, умножить ее на 0,8 (поскольку не все приборы будут работать одновременно) и воспользоваться таблицей характеристик кабеля:

Сечение медных жил кабеля, мм²Допустимый ток нагрузки, АНоминальный ток автомата защиты, АПредельный ток автомата защиты, АМаксимальная мощностьХарактеристика нагрузки
1,51910164,1освещение
2,52716255,9розетки
43625328,3водонагреватели, кондиционеры
648324010,1электроплиты и духовки
1070506315,4вводные линии питания

Поскольку количество подключаемых устройств со временем может меняться, необходимо делать запас по мощности.

После правильного подключения счетчика (с соблюдением всех норм и правил ПУЭ) нужно вызвать представителей энергоснабжающей организации для сдачи его в эксплуатацию и опломбировки. Только после приемки щитка можно пользоваться электричеством.
