Отопление в частном доме: схемы + инструкция, делаем отопление своими руками правильно

Типовая комплектация солнечной системы отопления

Солнечное (как и любое другое) отопление загородного дома может изменяться в зависимости от индивидуальных требований заказчика и производственных особенностей завода-изготовителя, но общий принцип комплектации данной системы остается, как правило, неизменным.

Солнечное отопление состоит из следующих основных элементов:

  1. Вакуумный солнечный коллектор.
  2. Насос, осуществляющий подачу теплоносителя к накопительному баку от коллектора.
  3. Контроллер, выполняющий функцию управления работой всей гелиосистемы.
  4. Бак-аккумулятор (500-1000 литров) для горячей воды.
  5. Пиковый доводчик, представленный в виде теплового насоса, электрического тена либо иного источника.

Отопление либо горячее водоснабжение солнцем в типовой комплектации позволит дополнительно осуществить устройство теплых полов, гарантируя довольно быструю окупаемость расходов, связанных с приобретением и монтажом оборудования.

Изготовление солнечного коллектора своими руками

Солнечное теплоснабжение (отопление и горячее водоснабжение) вполне можно изготовить своими руками из доступных материалов.

Одним из простых и доступных вариантов является изготовление солнечного коллектора из змеевика обыкновенного холодильника.

Необходимые материалы

Для изготовления коллектора понадобятся следующие материалы:

  1. Змеевик от холодильника (старого либо неисправного).
  2. Рейки, предназначенные для сборки каркаса.
  3. Резиновый коврик.
  4. Обыкновенное стекло, фольга.
  5. Емкость для воды, трубы, предназначенные для слива и подачи воды.

Перед началом сборки коллектора необходимо произвести тщательную промывку змеевика от остатков фреона, подогнать изготовленный из реек каркас под размеры змеевика (чтобы он там свободно помещался).

Габаритные размеры резинового коврика должны быть идентичны размерам полученного каркаса.

Последовательность сборки

При сборке готового изделия необходимо соблюдать следующую последовательность действий:

На резиновый коврик производится укладка фольги, каркаса из реек и змеевика в оговоренной последовательности. Сколачивание каркаса и устройство небольших отверстий в его стенках, достаточных для вывода трубок змеевика.

Для закрепления змеевика можно использовать хомуты, снятые с того же холодильника. Хомуты с обратной стороны крепятся при помощи винтов. Производится прибивание реек с обратной стороны для придания конструкции требуемой жесткости.

Заклеивание скотчем всех щелей между каркасом и фольгой. Данная мера позволяет максимально уменьшить тепловые потери. Готовый коллектор накрывается стеклом и проклеивается скотчем по всему периметру.

Дополнительную герметизацию и надежность придаст крепление стекла при помощи нескольких шурупов. Завершающий этап – крепление на опоры солнечного коллектора.

Принцип действия системы

Солнечное (с использованием описываемого самодельного коллектора) отопление частного дома способно обеспечить при солнечной погоде нагрев воды до 70°C. Циркуляция в данной системе происходит естественным способом.

Нагретая в коллекторе вода за счет уменьшения плотности движется вверх в специальную емкость для воды. Холодная вода, обладающая большей плотностью, перемещается в нижнюю часть коллектора. Далее процесс повторяется.

Приведем схематичное изображение подобной системы.

Схема коллектора, сделанного своими руками. Нажмите для увеличения.

Где:
1 – Труба для подачи горячей воды.
2 – Вентиль для сброса давления.
3 – Труба для слива горячей воды.
4 – Запорный вентиль.
5 – Вентиль для подпитки.
6,7 – Труба для подачи холодной воды в коллектор.
8 – Вентиль для слива.

Вместо заключения

Альтернативные источники теплоснабжения стремительно завоевывают популярность у все большего числа людей.

Солнечное (с использованием вакуумного гелиоколлектора) отопление дома обладает целым рядом очевидных преимуществ, позволяющих успешно конкурировать с традиционными схемами устройства отопления и горячего водоснабжения.

Безграничная солнечная энергия значительно превышает суммарную потребность человека. Она абсолютно бесплатна и безопасна с экологической точки зрения.

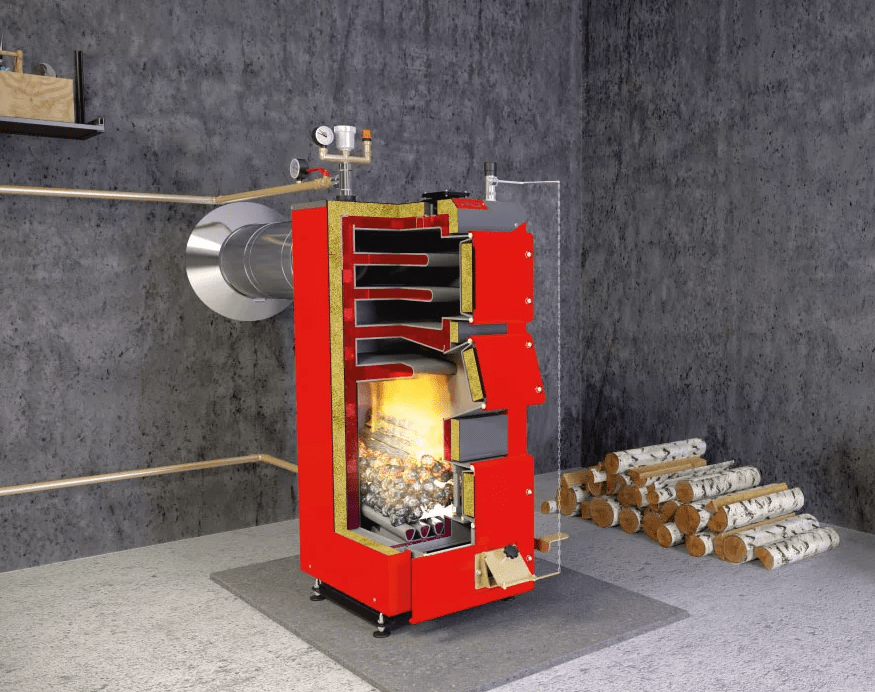

Изготовление дровяного котла самостоятельно

Изготовление дровяного котла

Если вы хотите изготовить такой котел самостоятельно, то необходимо понимать основные принципы его конструкции. В основе лежат две емкости – одну помещают в другую. Для топки используется внутренняя часть, а внешняя составляющая передает тепло в помещение. Плюсы такого сооружения в том, что оно работает не только на дровах, но и на других видах топлива. Однако КПД здесь намного ниже, чем в аналогичных типах. Необходимо быть готовым к тому, что расход дров будет значительный.

Если рассматривать структуру пиролизных котлов, то здесь размещаются две камеры:

  • Для загрузки топлива
  • Для пиролизного газа.

При монтаже водяного котла в первую очередь нужно позаботиться о прочной герметизации. Топка, которую размещают в бочке – это водяная рубашка. Если в системе устанавливается горизонтальный трубопровод, то холодную трубу устанавливают ниже горячей. В другом варианте трубы нужно размещать вертикально (допускается небольшое отклонение).

При монтаже системы отопления самостоятельно лучше размещать трубы в шахматном порядке. Так можно добиться высокого КПД для всей системы отопления. Чтобы у котла был высокий показатель теплопроводности, необходимо делать оборудование из теплоустойчивой стали.

Монтаж системы отопления своими руками

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

  • предохранительный клапан;
  • автоматический воздухоотводчик;
  • манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

  • сталь;
  • медь;
  • нержавеющая сталь;
  • полипропилен;
  • полиэтилен;
  • металлопластик.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

  • Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
  • Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
  • Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
  • Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.

Составные элементы

Основной составной элемент системы отопления частного дома – отопительный котел:

  • твердотопливные модели;
  • газовые модели;
  • электрические модели;
  • жидкотопливные модели.


Схема отопительной системы

Также для самостоятельного монтажа необходимо приобрести дополнительные комплектующие элементы, которые могут быть представлены трубами и радиаторами, циркуляционным насосом, расширительным бачком и теплоносителем, воздушным клапаном и другими устройствами.

Особое внимание нужно уделить выбору отопительного котла, который может отличаться местом установки, конструкцией дымоотвода, типом используемого топлива, количеством контуров, а также материалами теплообменника

Преимущества отдельной насосной установки

Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.

Несмотря на кажущуюся простоту выбора, параметры насоса должны быть технически оправданны, для чего проводятся математические вычисления с учетом законов теплотехники, особенностей индивидуальности системы, поэтому точный выбор должен сделать специалист, который учитывает все факторы исходя не только из теоретических знаний, но также и из практического опыта.

Оформление и получение разрешительной документации

Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:

закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;

постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.

Какие документы нужны для отопления с газовым котлом

получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.

ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;

подготовить топографическую съемку участка;

подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;

получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);

предоставить документы на газовое оборудование и акт
обследования дымоходов;

получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.

Какие документы нужны для электрической системы отопления

подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;

произвести согласование технического решения проекта с РЭС;

приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);

заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;

опломбировать новый счетчик.

Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.

В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

  1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
  2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
  3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
  4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
  5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
  6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

твердотопливный котел сверхдлительного горения своими руками

Процесс изготовления котла своими руками.

Первым делом надо подготовить все необходимые заготовки:

  1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
  2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
  3. 4-миллиметровые листы конструкционной стали для корпуса.
  4. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
  5. Труба Ду150 (патрубок для присоединения дымохода).
  6. Труба прямоугольная 60х40 (воздухозаборник).
  7. Стальная полоса 20х3 мм.
  8. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
  9. Асбестовый шнур для герметизации проемов.
  10. Ручки для дверок заводского изготовления.

Практические советы и рекомендации

Так выглядит радиатор водяного отопления cо стальными трубами. Нажмите на фото для увеличения.

Схемы монтажа должны быть продуманными до мелочей, поэтому, если монтаж водяного отопления частного дома и можно осуществлять своими руками без помощи специалистов, то создать качественный проект — нет.

Основным фактором, на который ориентируются специалисты при выборе оборудования, его объема, количества радиаторов, метража труб, а также других полезных вспомогательных материалов, таких как фурнитура, вентили, клапаны и заглушки, является площадь обогреваемого помещения частного дома. На протяженных участках (от 5 и до 10 метров) следует использовать металлопластиковые или же стальные трубы.

Основные ориентиры, на которые следует обращать внимание во время выбора размера, способа прокладки отопительных труб и их монтажа своими руками:

  1. нужно использовать трубу дюймового размера;
  2. линии холодной и горячей разводки стоит проводить с небольшим уклоном непосредственно в сторону тока горячей воды.

Специалисты рекомендуют устанавливать краны на каждой батарее. Такой метод поможет управлять непосредственно подачей горячей воды в каждое отдельное помещение вашего частного дома. Если потребитель использует расширительный бачек от 20 и до 30 литров, его нужно устанавливать на высоте 3-х метров – над самим отопительным котлом.

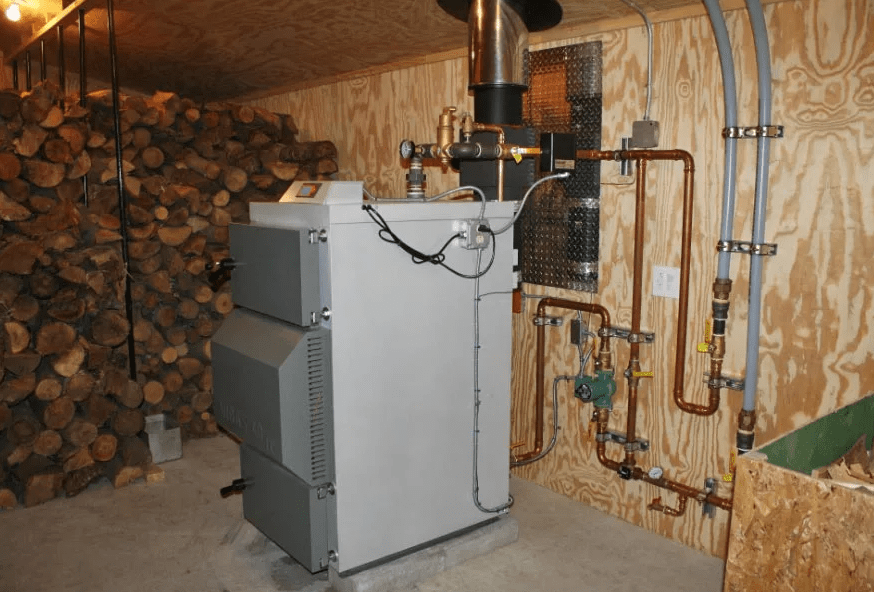

Схемы отопления частного дома с котлом на дровах

На данный момент существует несколько способов установки деревянного котла

Прежде всего необходимо обратить внимание на структуру и детали котла, а также особенности помещения – затем уже можно выбрать и схему. Все схемы можно поделить на следующие крупные категории:

  • Принудительная циркуляция – в этом случае в структуре системы используется циркуляционный насос, который и является основным источником давления. Но здесь система полностью зависит от электроэнергии.
  • Естественная циркуляция – работает за счет расширения жидкости в процессе нагревания. В этом случае теплоноситель самостоятельно двигается по всей конструкции. Однако при монтаже необходимо четко следовать инструкции, где оговариваются размеры наклонов и углов. В этом случае лучше обратиться к профессионалам.
  • Однотрубная система – каждая батарея подключается одна за другой. В каждый радиатор поступает водяной контур, а затем жидкость идет обратно в котел. Но чем
  • дальше находится котел, тем меньше будет теплоотдача.
  • Двухтрубная система – к одному радиатору подключается одновременно обратный и подающий водопровод. В результате подача тепла происходит равномерно.

При монтаже жидкостной системы необходимо составить подробный план, а также соблюдать в процессе работы все требования и нормы. Если речь идет о двухэтажном доме, то здесь нужно подойти со всей ответственностью к разводке и обязательно монтировать группу безопасности.

Схемы отопления частного дома с котлом на дровах

Какой котел выбрать и как подсчитать его мощность

Водяное отопление черпает энергию у особого котла, камеру сгорания которого окружает заполненная жидким теплоносителем рубашка. При этом в топке могут гореть любые продукты – от газа до торфа

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла. И выбирать придется между тремя вариантами:

  • Газовым котлом – он перерабатывает на тепло магистральное или баллонное топливо.
  • Твердотопливным нагревателем – он питается углем, дровами или топливными гранулами (пеллетами, брикетами).
  • Электрическим источником – он преобразует в тепло электроэнергию.

Наилучшим вариантом из всех вышеперечисленных является газовый теплогенератор, работающий на магистральном топливе. Он дешев в эксплуатации и работает в непрерывном режиме, поскольку подача топлива осуществляется автоматически и в сколь угодно больших объемах. Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам.

Неплохим вариантом теплового генератора, отапливающего частный дом без газопровода, является твердотопливный котел. Особенно модели, рассчитанные под длительное горение. Топливо для таких котлов можно найти, где угодно, а особая конструкция позволяет сократить периодичность загрузки с двух раз в сутки до одного заполнения топки в 2-3 дня. Впрочем, от периодической чистки не избавлены даже такие котлы, поэтому данный момент является основным минусом подобного нагревателя.

Выбираем отопительный котел, исходя из объемов помещения

Наихудшим вариантом выбора из всех возможных является электрический котел. Недостатки такого предложения очевидны – трансформация электричества в энергию теплоносителя стоит слишком дорого. Кроме того, электрический котел нуждается в частой замене нагревателя и обустройстве усиленной линии электропроводки, а равно и заземления. Единственный плюс такого варианта – это полное отсутствие продуктов горения. Для электрокотла не нужен дымоход. Поэтому большинство домохозяйств выбирают либо газовый, либо твердотопливный вариант

Однако, помимо типа топлива, домовладельцу необходимо обратить внимание еще и на параметры самого теплового генератора, а точнее – на его мощность, которая должна компенсировать тепловые потери жилища в зимний период

Выбор котла по мощности начинается с подсчетов метража отапливаемых помещений. Причем на каждый квадратный метр должно приходиться не менее 100 ватт тепловой мощности. То есть для помещения на 70 квадратов нужен котел на 7000 ватт или 7 кВт. Кроме того, было бы неплохо заложить в мощность котла 15-процентный запас, который пригодится во время сильных холодов. В итоге для дома на 70 м2 нужен котел на 8,05 кВт (7кВт 15 %).

Более точные расчеты мощности нагревателя оперируют не квадратами площади, а объемом дома. В этом случае принято считать, что энергетические затраты на обогрев одного кубического метра равны 41 ватту. И дом площадью 70 м2 с 3-метровой высотой потолков должно отапливать теплогенерирующее устройство мощностью 8610 ватт (70×3×41). А с учетом 15-процентного запаса мощности на сильные холода максимальная теплогенерирующая способность такого котла должна равняться 9901 ватту или, с учетом округления, 10 кВт.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов.

Двухтрубная схема

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Где можно устанавливать дровяной котел

Дровяной котел с водяным контуром можно установить в месте, которое полностью соответствует условиям пожарной и технической безопасности. Однако здесь есть ряд правил, которые желательно соблюдать в процессе выбора места:

  1. Подойдет любое помещение технического типа, высота которого не меньше 2,2 м, а площадь больше 8 м2. Также здесь должно быть организовано хорошее освещение и присутствовать вентиляция.
  2. В качестве помещения подойдет подвал, если в нем предусмотрено отопление и отсутствует влажность. Данные условия помогут увеличить срок службы всей системе и ее деталям.
  3. Обязательно позаботьтесь о прочном основании для установки котла. Если аппарат выполнен из чугуна, то залить придется дополнительно бетонный фундамент. Деревянное основание дополнительно прикрывают металлическим листом, который позволяет защитить помещение от возгорания.
  4. Для удобства хранилище для дров лучше организовать в смежном помещении.
  5. У человека должен быть доступ ко всем элементам фильтрации и узлам, если будет необходимо ремонт оборудования.

При установке дровяного котла также потребуется подключение к электросети, поэтому данный момент нужно предварительно продумать. Для безопасности можно подключить дополнительно «бесперебойник» и стабилизатор. Само подключение рекомендуется сделать напрямую через щиток. Дымоход также должен быть установлен согласно требованиям безопасности, а все нагревательные элементы должны быть изолированы.

Дровяной котел в отдельной комнате

Кроме маленьких размеров электрические котлы могут иметь привлекательный дизайн

  • Они имеют высокий КПД, бесшумны в работе, не выделяют никаких вредных веществ, не требуют дымоходов.
  • Электрические котлы безопасны в эксплуатации.
  • Они могут встраиваться в существующую систему отопления с газовыми или твердотопливными котлами в качестве резерва, вспомогательного элемента или предотвращения замерзания теплоносителя в зимнее время.
  • Электрические котлы легко поддаются регулировке и техническому обслуживанию.

Главным фактором, который, к сожалению, ограничивает их широкое и повсеместное применение является более высокая цена на электроэнергию по сравнению с газом или твердым топливом. Большая часть электричества в мире производится путем сжигания углеводородов, поэтому эта самая удобная в использовании энергия пока проигрывает им по экономическим показателям.

Отопление газовыми котлами

В настоящий момент, отопление частного дома газовыми котлами является наиболее выгодным и перспективным, причем эта тенденция будет сохраняться еще не одно десятилетие. Почему же выгодно иметь в качестве «сердца» отопительной системы именно газовый котел?

  • Газ при сгорании обладает очень большой теплотворной способностью, расходы на газовое отопление одни из самых низких.
  • Газовые котлы некоторых моделей могут работать при отсутствии электроснабжения, поэтому могут быть включены в полностью автономную систему отопления.
  • Для современных настенных газовых котлов с закрытой камерой сгорания (турбокотлы) не требуется отдельного помещения, они могут стать красивой частью интерьера кухни.

Проекты систем отопления сейчас выполняются в специальных программах на компьютере

Существует упрощенная методика расчета мощности котла. Для этого принимают, что на каждые 10 м2 помещения должно приходиться 1 КВт мощности котла плюс 10%. Например, площадь дома 180 м2, следовательно котел должен иметь мощность 18 КВт+1,8 квт=19,8 КВт. Из выбранной модели выбирается такой, у которого мощность не меньше, например, 20 КВт. Эта методика работает примерно в 70% случаев, но в оставшихся 30% могут быть скрыты непредвиденные расходы на переделку.

Калькулятор расчета требуемой тепловой мощности

Можно подойти к расчету и несколько более сложным, но вместе с тем — весьма точным методом. Необходимо рассчитать потребность в тепловой энергии для каждого помещения, с учетом имеющихся особенностей, а затем просуммировать полученные значения.

Чтобы не допустить ошибки, рекомендуется составить небольшую табличку, например, такую:

ПомещениеПлощадь, м²Внешние стены, количество, входят на:Количество, тип и размеры оконНаружные двери (на улицу или на балкон)Результат расчетов, кВт
ИТОГО22,4 кВт
1 этаж
Кухня91, Юг2, двойной стеклопакет, 1,1×0,9 м11.31
Прихожая51, Ю-З10.68
Столовая182, С, В2, двойной стеклопакет, 1,4 × 1,0нет2.4
и так далее
2 этаж
Детская….
Спальня 1
Спальня 2
и так далее

Потом, положив перед собой план дома и, при необходимости, проведя некоторые замеры рулеткой, можно быстро заполнить все требуемые значения. Останется лишь рассчитать потребную мощность для каждого помещения — это сделать совершенно несложно, если воспользоваться возможностями нашего калькулятора:

Перейти к расчётам

Сумма значений по всем помещениям даст необходимую мощность котла.

Выбор радиаторов отопления

Для того чтобы потребитель не потерялся в современном многообразии радиаторов отопления, дадим несколько дельных советов:

Для систем отопления с естественной циркуляцией лучший выбор – чугунные радиаторы. Они имеют превосходную коррозийную стойкость, малое сопротивление протоку теплоносителя. Из секций можно собрать радиатор любого размера, соответственно и мощности. Чугунные радиаторы имеют большие объем, массу и тепловую инерционность. Нагреваются они долго, но и остывают тоже. Они могут применяться и в закрытых системах с принудительной циркуляцией.

Как самому сделать отопление по схеме «Ленинградка» в частном доме

Одна из популярных систем отопления – это «ленинградка». Считается, что название такое она получила, потому что была впервые применена при монтаже в домах Ленинграда.  Это однотрубная система. Иными словами все теплообменники или как их еще называют радиаторы отопления, батареи, располагаются по одной линии и на одной трубе.

Простую схему можно выразить так:

Т.е., теплоноситель, в данном случае вода, проходит через все радиаторы, постепенно теряя тепло. Лучше, оно сохраняется, если все радиаторы расположены на одном уровне. Поэтому подобная система выгоднее всего подходит для одноэтажных домов. Устанавливать можно с естественной циркуляцией воды и с принудительной, т.е. с применением насоса.

В предоставленном ниже видео, автор на примере схем рассказывает, как можно организовать у себя дома такую систему.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
