Как сделать ворота своими руками: изготавливаем откатную модель с помощью рельсового механизма

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

  1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

  2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
  3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

  4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
  5. Собрать раму на специальной ровной площадке.

  6. Сварить её и дополнительно укрепить стальными уголками.

  7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

  8. Приварить петли к местам крепления перемычек.

  9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

  10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

  11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

  12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

  • два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
  • пульт дистанционного управления с дальностью действия не менее 50 м;

  • понижающий трансформатор;
  • электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

  • электрическая дрель;
  • плоскогубцы;
  • шуруповёрт;
  • рулетка;
  • изоляционная лента;
  • молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

  • если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

  • если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

  1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
  2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

  3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

  4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

  5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

  1. Преимущества:
  • относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
  • простота монтажа;
  • длительный срок эксплуатации установленной конструкции;
  • монтаж можно осуществить своими силами;
  • монтаж можно выполнять с собственными дизайнерскими доработками;
  • если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
  • вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.
  1. Недостатки:
  • для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
  • бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
  • потребуется весьма большое пространство для монтажа такой преграды;
  • небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
  • при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Преимущества откатных ворот

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.

Вступление

Рынок предлагает разные виды каркасов для ворот. Для их установки часто требуется специальная техника. Стоят они дорого, монтаж занимают немало времени. Особенно проблемно ставить конструкции, где поле деятельности техники ограничено. Из этой ситуации есть простой и действенный способ: можно установить ворота из профильной трубы своими руками. Для того чтобы изготовить ворота из профильной трубы не понадобится специальная техника и другое сложное оборудование. Если произвести расчёты, станет ясно, что расходные материалы для самостоятельной изготовки каркасов обойдутся намного дешевле заводских конструкций.

Поэтапный монтаж ворот

Установку сдвижных ворот своими руками без автоматики начинают с опор, фундамента, закладной. Затем собирают каркас створки, крепят фурнитуру, устанавливают полотно и проводят испытания.

Установка столбов

Если грунтовые воды расположены высоко, то под всю систему лучше сделать единый фундамент. В противном случае опоры ставят на глубину не менее 1 м. Их изготавливают из:

  • бетона;
  • кирпича;
  • металла;
  • дерева.

Опору ставят в яму 1 м глубиной и 0,5 м диаметром и выравнивают по уровню, закрепляют арматурой, трубой, кусками уголка и т.д.

После заливания смеси проводят контрольную проверку. В жаркое время бетон лучше периодически поливать водой до затвердевания, чтобы избежать трещин.

Строительство фундамента

Для устройства фундамента грунт возле опор размечают и роют траншею шириной 0,5 м и глубиной ниже промерзания. Фундамент можно залить сплошным или в виде буквы “П”. Последний поможет сэкономить на расходах. Остальные работы проводят в следующей последовательности:

  1. Для усиления конструкции готовят арматуру. Режут прутки по 0,2 м (на перемычки) и длиной, равной глубине фундамента.
  2. Арматуру сваривают со швеллером наподобие “многоножки”. Придают жесткость закладной для откатных ворот короткими перемычками.
  3. Уложенную в яму конструкцию выравнивают по периметру и высоте, закрепляют.
  4. Заливают бетон в предварительно собранную опалубку.

Придется выждать до готовности поверхности 28 суток.

Изготовление створки

Пошаговая инструкция начинается с подготовки ровной площадки, где готовую створку можно уложить целиком. После этого:

  1. Сваривают каркас из подготовленных труб, контролируя уровни. Трубу рамы приваривают к направляющей и собирают откос, поперечину, вертикали. Чтобы не нарушить плоскость конструкции, варить следует в шахматном порядке. Для усиления конструкции ставят заполняющие элементы.
  2. Перед грунтовкой створку зачищают в местах сварки, обрабатывают и красят пульверизатором в 2 или 3 слоя.
  3. Заключительный этап — обшивка профлистом с помощью заклепок или саморезов.

Инструкция по сборке конструкции

Для установки опор консолей и определения пути движения полотна нужно натянуть шнур, который располагают в 20 см над дорогой и 7 см от столба. Порядок последующих действий:

  1. Подшипники будут нагружены тем меньше, чем больше расстояние между каретками. Ближнюю к проезду опору выносят на 150 мм за столб в сторону от дороги. Вторая консольная опора размещается так, чтобы оставалось 100 мм от края створки при ее закрытии.
  2. Перед монтажом роликов крепят регулировочные пластины. Прихватывают сваркой по размеченным точкам поддерживающие площадки. После проверочной установки полотна его снимают и приваривают пластины окончательно.
  3. После сборки ворот повторно их оставляют в закрытом состоянии. Горизонталь проверяют с помощью уровня, подгоняя регулировками.
  4. Прихватывают сваркой для надежности после закрепления болтами на направляющей накатной ролик.
  5. Перед тем как выставить конструкцию по вертикали, размещают поддерживающую шину и ограничитель.
  6. Размечают и осуществляют монтаж нижнего улавливателя.
  7. Закрепляют на опоре верхний улавливатель.
  8. Зачищают швы, грунтуют и красят. Ставят на место торцевые заглушки.

Монтаж опорных столбов

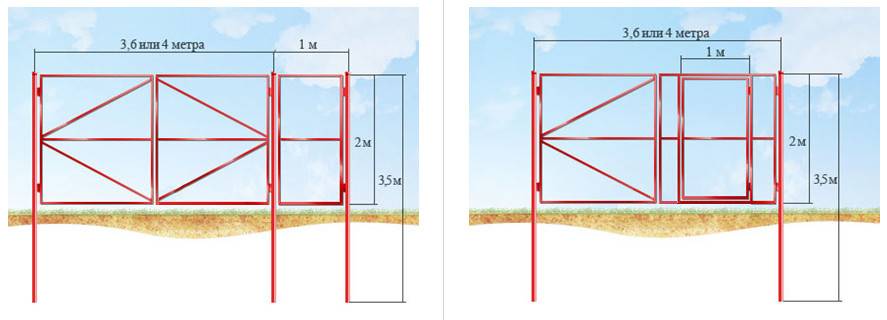

Эскиз монтажа металлических опор для въездной распашной группы

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

Главные составляющие ворот

Главные составляющие ворот.

Комплектующие выбирают, учитывая такие критерии: общий вес ворот, ширину проема, высоту полотна ворот.

Консольные комплектующие – главные составляющие устройства ворот. Механизм оборудования включает в себя несколько элементов: с верхним поддерживающим роликом, нижними роликами, концевым роликом балки, с улавливателями (вверху и внизу), с заглушкой на конце направляющей и самой направляющей.

Обшивка рабочей поверхности надежная и недорогая. Хотя существуют и другие: из деревянного бруса, оцинкованного листа, натурального дерева, сэндвич-панелей и много других.

Рама является основной частью. Конструкция ее должна быть устойчивой. В изготовлении задействуют профильные металлические (иногда – алюминиевые) трубы. Длина и ширина ее зависят от проема (его высоты и ширины).

Для автоматических ворот необходимы привод, пульт, ключ, лампа-маячок, рейки зубчатые.

Выбор материала для полотна огромен. Но именно из профнастила ворота делают достаточно часто. Этот стройматериал отличается широким спектром цветовой гаммы и разными видами. Чтобы выбрать что-то подходящее, нужно увидеть материал своими глазами, при желании можно пощупать руками. Ведь ворота ставят не на один год.

Тем более что они не только защищают участок, имущество, но выполняют еще и эстетическую задачу. Сам хозяин должен любоваться своим детищем: ворота, смонтированные собственными руками, должны вызывать только приятные эмоции.

Крепить обшивку из профнастила лучше саморезами 5,5Х19 или заклепками 3,2Х10 вытяжными кровельными. На один лист обшивки их нужно штук 12-14.

Конструкция распашных ворот

Прогресс не стоит на месте. Появляются новые методы отделки, используются более совершенные строительные материалы, но устройство самих ворот остаётся неизменным. Конструкция включает в себя следующие составные части:

  • столбы или стойки, являющиеся опорой для крепления ворот;
  • каркас, который может быть металлическим (более надёжный и популярный вариант) или деревянным;
  • обшивка, для которой используются различные облицовочные материалы;
  • подвижные петли, обеспечивающие удержание створок в проёме на столбах;
  • запоры и замки.

При выборе важно учитывать такой фактор, как частота эксплуатации

Одностворчатые

Это одно полотно, которое имеет приличный вес, не очень удобно в использовании. Такое изделие требует надёжную опору, в качестве которой подойдёт, например, стена здания. Или можно самому сделать крепкий столб из кирпича, бетона и металлической трубы с большим диаметром. Также нужно позаботиться о том, чтобы каркас был мощным и надёжным.

Двустворчатые

Более востребованный вариант по сравнению с одностворчатыми, так как функционирование створок требует меньше пространства. Необходимы два одинаковых по размеру полотна. Для их изготовления понадобится изготовить две одинаковые по размеру рамы.

Двустворчатые с калиткой

Если въезд на территорию недостаточно широкий, чтобы установить калитку и ворота отдельно, данный вариант становится отличным решением. Калитка здесь вставлена в одну из створок. Также комбинирование ворот с калиткой позволяет сэкономить материалы.

Преимущества и недостатки распашных ворот

Выбирая данный тип ворот, хорошо бы знать обо всех плюсах и минусах сооружения и его эксплуатации.

Плюсы:

  • относительно небольшая цена на комплектующие;
  • простота монтажа конструкции;
  • длительный срок службы правильно установленных ворот;
  • монтаж можно осуществлять самостоятельно, внося свои дизайнерские доработки.

Минусы:

  • конструкция занимает довольно большое пространство;
  • не предназначены для регионов с сильными порывистыми ветрами, так как большая парусность ворот не позволит управлять створками;
  • чтобы укрепить столбы, придётся выкопать глубокие ямы и правильно забетонировать, что усложняет процесс установки своими руками.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Этап 6. Покрытие конструкции

Готовые ворота необходимо должным образом обработать, для чего потребуются лак и грунтовка.

Шаг 1. Поверхность шлифуется наждачной бумагой или болгаркой со специальной насадкой. Все обнаруженные «ракушки» заделываются специальной шпаклевкой по дереву, а после высыхания конструкция повторно шлифуется.

Вначале используется крупнозернистая наждачка, а после полировки – мелкозернистая.

Шаг 2. Дерево тонируется. Так появится текстура и необходимый оттенок. После высыхания тонировки поверхность еще раз шлифуется (бумагой с «сотой» зернистостью).

Шаг 3. Вслед за грунтовкой наносится первый слой лака. В инструкции должно указываться время высыхания. По истечении этого времени наносится второй слой.


Лакирование ворот

Нередко ворота украшаются железной ковкой – так изделие имеет богатый вид. Если планируется использование такой ковки, то об этом следует позаботиться еще до покраски и шлифовки. При этом дерево на время работы покрывается тонкой жестью для защиты от повреждений.

Для лучшей герметичности после нанесения второго слоя лака стыки между деревом и металлом обрабатываются герметиком. Действительно, порой невозможно добиться плотного прилегания, а подобные меры предотвратят проникновение влаги через эти отверстия.

Все, деревянные ворота готовы, остается лишь оборудовать их калиткой из дерева.


Распашные деревянные ворота

Основные виды ворот для дачных и загородных домов

  • распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
  • сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Выбор способа открывания ворот, преимущества и недостатки

Способ открывания въездных ворот является делом непростым и требует тщательного планирования и серьезного подхода. Рассмотрим их виды.

Распашные

Классический тип. Их можно изготовить как с одной, так и с двумя створками. Этот вариант является самым бюджетным и в случае покупки, и в случае изготовления своими руками. Преимущества распашного механизма:

  • конструкция очень простая и надежная;
  • при желании конструкцию можно оснастить автоматическим механизмом;
  • длительный срок службы;
  • особенного ухода не требуется, если сразу выполнить изделие из качественного материала.

Недостатки:

  • при мощном порыве ветра может резко открыться и нанести удар стоящим рядом предметам;
  • зимой нужно будет постоянно очищать территорию перед воротами от снега;
  • угол открытия не очень велик, максимум — 110 градусов, это сужает угол въезда автомобиля.

Откатные

Или как их еще называют — сдвижные, представляют собой механизм, при котором створка совершает движение вдоль забора (как вручную, так и автоматически). Их конструкция достаточно проста: оснащенная роликами створка сдвигается в сторону, правую или левую. Ролики осуществляют движение по направляющим вдоль забора. Такой механизм имеет свои достоинства, такие как:

  • можно использовать в любую погоду. Характерной особенностью является высокая парусность;
  • обладают хорошим противостоянием порывам ветра;
  • конструкция не издает шума при открытии и закрытии;
  • в проеме не установлены направляющие, ограничений по габаритам въезжающего транспорта нет;
  • конструкция таких ворот обладает высокой устойчивостью, независимо от факторов негативного влияния;
  • механизм очень компактно открывается: створка плотно заезжает в бок при открытии калитки.

Несмотря на явные достоинства, при установке или изготовлении откатных ворот своими руками, нужно учитывать и проблемные стороны:

Важно точно составить расчеты до изготовления готовой конструкции. При ошибках в расчетах возможен перекос или провисание ворот.
Свободное пространство, необходимое для отката велико — от 5 до 8 метров, а значит размещение зеленых насаждений или декора невозможно.
Роликовое оборудование нужно очищать от листвы, снега или иного засорения.

Поворотно-откидные

Альтернативный вариант для домов или строений, где мало свободного места для открывания створок. Такие ворота обладают следующими характеристиками:

  • гарантия прочности и надежности конструкции. Снаружи их практически невозможно повредить, поэтому посторонний доступ внутрь исключен;
  • конструкция позволяет поддержать определенную температуру и микроклимат помещения, в котором установлена, створки защищают от пыли и влаги, что предотвращает коррозию;
  • легко открываются и закрываются благодаря системе балансировки.

Хоть и обладая столь выраженными преимуществами, поворотно-откидные ворота стоят дороже, чем иные типы ворот и в случае, если устанавливаются собственными руками, имеют сложности монтажного процесса, обладают высокой трудоемкостью.

Складывающиеся

Идеально подходят для гаража или ангара и уместно смотрятся там, где имеются значительные по размерам проемы. Такие ворота имеют полотно, которое состоит из нескольких секций одного размера и соединяется между собой эластичным материалом (плотная ткань, резина).

Преимущества:

  • Используются там, где нельзя давать дополнительную нагрузку на перекрытия сооружений.
  • Экономят пространство и подходят для широких проемов.
  • Практически не требуют сервисного обслуживания.
  • Удобство и быстрота открывания вручную.
  • Срок службы гораздо больше, чем у рулонных сооружений.

Рулонные

Состоят из узких профилей, скручивающихся в рулон. Такие ворота компактны, имеют относительно небольшую стоимость. Из минусов отмечается, что они плохо держат тепло, поэтому их не рекомендуется ставить в отапливаемые помещения. Однако в качестве входных ворот в частный дом они подойдут. В этом применении их минусом является то, что толщина таких ворот невелика, а значит легко деформировать или вскрыть конструкцию.

Самостоятельное изготовление распашных ворот

Для того, чтобы самостоятельно изготовить вышеуказанный механизм, необходимо в первую очередь сделать подробную разбивку столбов. Далее необходимо выполнить следующие действия:

  1. Выставить арматуру диаметром 10-12 мм таким образом, чтобы создать 4 угла прямоугольника, внутри которого будут располагаться будущие столбы ворот, проверить диагонали.
  2. После разбивки столбов, вырыть ямы под столбы и фундамент. Приямки под каждый столб должны быть равны или немного больше самих столбов. Глубина ямы должны быть ниже нормативной глубины промерзания.
  3. Установить металлические опоры столбов. Такими могут быть круглые трубы, швеллер, арматура. Подземная часть должна быть меньше глубины залегания фундамента столба. Верхняя часть ниже, чем высота кирпичной кладки столба.
  4. Установить в приямки все металлические опоры, подлежащие бетонированию, такие как трубы столбов и каркас ленточного фундамента.
  5. Забетонировать, загладить поверхности бетона, сразу накрыть его.
  6. Установить на каждый столб минимум 3 закладных детали для металлических планок. Нижнюю деталь установить после первых трех рядов каменной кладки столба, верхнюю — на 5 сантиметров ниже верха створки.
  7. После установки закладных можно крепить металлические накладки путем приваривания их в местах соприкосновения деталей.
  8. Далее крепим петли к металлическим накладкам и к створкам ворот.
  9. Каркас створки создаем из Т-профиля, необходимо стыковать профиль под 90 градусов: отрезать в нужный размер и приварить правую стойку к нижней трубе каркаса, затем те же манипуляции произвести с левой стойкой.
  10. Прикрепить перекладину.
  11. Сделать горизонтальную перемычку, затем из той же трубы прикрепить вертикальную.
  12. После выполнения сварочных работ зашлифовать швы угловой шлифовальной машинкой, обезжирить и нанести грунт.
  13. Прикрепить профнастил к каркасу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
