Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Общие сведения

Разновидности водостоков

Правильно смонтированный водосток гарантирует бесперебойный отвод дождевых осадков, талых вод в течение всего года, без образования ледяной корки, лиственных и пыльных пробок. Выбор конструкции зависит от вида крыши, особенности погодных условий на местности, а также от вкусовых предпочтений хозяина.

Чтобы правильно организовать систему слива осадков с крыши, стоит определиться с местом расположения стоков, уяснить конфигурацию системы, подобрать соответствующий материал, из которого выполнены детали водостока.

Типы водоотводной системы

Тип кровли, климатические особенности, вид здания влияют на выбор водостока.

Для водосточной системы в доме применяют следующие варианты:

Из чего изготавливают водосточную систему

Стоимость кровельных водостоков может отличаться в зависимости от материала изготовления.

Кроме цены, различаются также характеристики изделий:

Пластиковые. Это простые в установке, легкие и надежные современные изделия, окраска которых сохраняется длительное время. Срок службы пластиковых водостоков заявляется как 20-40 лет, при невысокой стоимости.

Стальные. Популярность оцинкованной стали объясняется прежде всего ее дешевизной, при не очень хороших показателях эстетичности и продолжительности эксплуатации. Более дорогая разновидность материла подразумевает наличие дополнительного полимерного покрытия. Стальные водостоки прочнее пластиковых, что сказывается и на их сроке службы. В основном они выпускаются в белом или коричневом цвете. Другие варианты окраски возможны только в индивидуальном порядке.

Медные. Наиболее дорогие, красивые и долговечные изделия

Способны прослужить несколько столетий, однако для этого важно избегать контакта меди и титанового цинка или оцинкованной стали. Спустя некоторое время медь начинает зеленеть, однако это не ухудшает ее эксплуатационные качества.

Алюминиевые

Для этого материала характерна легкость и долговечность, до 50 лет. Алюминиевые водостоки могут окрашиваться в любой цвет.

Цинк-титановые. Легкий и блестящий сплав, который используется в местностях с экстремальным климатом. При обустройстве таких конструкций важно не допускать их прямого контакта с ПВХ, пароизоляцией и кусками рубероида. Температура воздуха при установке цинк-титановых изделий не должна опускаться ниже +10 градусов. По причине дороговизны материала решение задачи, как правильно устанавливать водосточную систему, лучше всего доверить профессионалам.

Составляющие водосточной системы

Система включает две группы деталей – горизонтальной и вертикальной водоотводящей части. Вместе они насчитывают порядка десятка видов конструктивных элементов, каждый из которых выполняет поставленную перед ним задачу.

Главное при выборе составляющих водосточной системы – подбирать элементы, которые и в конструктивном плане, и по внешнему виду гармонично дополняют общую картину

Конструктивными элементами водосточной системы выступают:

  • водосточные трубы – ключевые функциональные элементы системы, предназначенные для перемещения масс воды с кровли;
  • желоба – узкие каналы для сбора и перенаправления воды;
  • воронки – конические раструбы в верхней части трубы предназначены для сбора, задержки и отвода стекающей по желобам воды;
  • колена – конструкции в виде коротких загнутых отрезков труб устанавливают с целью изменения направления потока воды;
  • кронштейны – крепежи для фиксации желоба к кровле;
  • уплотнители – доборные элементы обеспечивают прочность крепления в местах сочленений;
  • хомуты – крепежи для фиксации конструкции к фасаду здания.

При сооружении водосточной системы на длинноскатных крышах дополнительно устанавливают направляющие желоба. Их основное предназначение – снижать скорость потока воды по поверхности кровли.

Собранную из направляющих желобов конструкцию располагают практически параллельно относительно конька с тем, чтобы она собирала весь поток дождевой воды, скатывающийся с кровли

Форма водосточных желобов и кронштейнов может быть любой. Встречаются изделия с круглым и полукруглым сечением, П-образной и трапециевидной формы.

Различаются желоба и по способу соединения с кронштейном. Проще всего устанавливать системы, предполагающие фиксацию посредством простого защелкивания. Входящие в комплектацию поворотные защелки дают возможность без особых хлопот в случае необходимости замены или выполнения ремонтных работ демонтировать часть желоба.

Водосборные воронки универсальны, установить их можно в любом месте водосточной системы. Заглушки, закрывающие желоба, бывают двух вариантов исполнения: лево- и правосторонние.

Соединение водосточных труб и прокладку отводов воды от цоколя здания невозможно выполнить без задействования колен. Их количество определяется из расчета, что на каждую водосточную трубу требуется устанавливать три колена: одно внизу и два вверху.

Для фиксации водосточной конструкции к фасаду здания применяют хомуты. Для металлических водопроводов выбирают крепежи с завинчивающимися элементами и длинной шпилькой. Для ПВХ конструкций – пластиковые фиксаторы с двумя точками опоры.

Какой вариант выбрать для кровли

Совсем недавно приоритетным вариантом монтажа были варианты на основе оцинкованного железа, которые до сих пор пользуются популярностью. Вместе с этим элементы водосточной системы постепенно меняются на новые материалы, которые имеют специальное полимерное покрытие на металлическую основу, а также улучшенный пластик. Применение данных технологий позволяет улучшить основные характеристики системы водоотведения, и обеспечивают высокий ресурс эксплуатации. Благодаря инновационным разработкам, такие комплексные решения пользуются повышенным спросом у большинства потребителей и владельцев загородной недвижимости.

С точки зрения обывателя, потребитель задаёт естественный вопрос, как установить водостоки, если крыша уже покрыта шифером. Выбор довольно большой, это традиционная оцинкованная система, металлический профильный материал с полимерным покрытием, и пластиковая основа. Разберём детально каждый вариант водостока.

Пластиковый вариант. Популярный, доступный и востребованный в своей категории. Материал пластика не боится резких перепад температуры, менее подвержен коррозионным явлениям, а также имеет инертные характеристики к ультрафиолетовым лучам. Только пластик не боится мороза, и изнуряющего летнего зноя. Кроме этого, для пластиковых кронштейнов характерна достаточно большая поверхность площади крепления, что обеспечивает плотное естественное прилегание к ветровой доске. Вместе этим, пластиковый элемент имеет существенный минус, его невозможно согнуть, как металлическую конструкцию, и потребуется оптимально выбирать подходящий вариант монтажа к видимой части ветровой доски, учитывая ширину естественной величины лобовой доски и допустимого свеса. Дополнительным минусом является дороговизна материала по сравнению с аналоговыми водостоками.
Металлическая конструкция с полимерным обработанным покрытием является оптимальным вариантом. Цена такой системы будет на порядок ниже пластика или максимально приближен к его стоимости. Материал имеет элегантный презентабельный вид и в большинстве случаев можно подобрать удачный вариант дизайнерского решения. Крепёжные элементы также имеют полимерное покрытие, но не лишены недостатков. Так, даже в процессе проведения монтажных работ можно нанести незначительные механические повреждения, которые в свою очередь повреждают полимерное покрытие, и, следовательно, возникает риск образования коррозии. В целом, если вы хотите продлить срок эксплуатации металлического водостока с полимерным покрытием, аккуратно используйте материал при проведении монтажных работ.
Оцинкованный металл. Самый доступный материал, «любовь» к которому нам привили еще с советских времён
Главный недостаток этой конструкции, отсутствие презентабельности, которая иногда отталкивает внимание

Главный минус оцинкованных водостоков, это подверженность коррозии
Достаточно один раз неосторожно нанести царапину на поверхность, как через некоторое время появится ржавчина. Существенным плюсом оцинковки является возможность подогнать крепёжные элементы исходя из общих технических и механических условий крепления к лобовой доске.

Помимо этого, существуют водостоки, которые изготовлены из меди, титана, цинка, различных сплавов. Стоимость таких водосточных систем очень сильно «кусается», но вместе с этим долговечность и качество эксплуатации будет в десятки раз выше, чем в представленных вариантах.

В принципе, чтобы можно было понять, как правильно смонтировать водосточную систему нужно учитывать, что крепёжные элементы в виде кронштейнов не всегда продаются в комплектации с водосточной системой. Все элементы продаются по отдельности, в зависимости от категории водостока.

Способы установки водостоков

В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.

Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.


Пример крепления кронштейнов к стропильным ногам

Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:

  1. На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
  2. На нижнюю сторону первого элемента обрешётки.
  3. На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
  4. С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

  • Молотком.
  • Маркировочным шнуром.
  • Универсальной отверткой.
  • Рулеткой.
  • Трубными клещами.
  • Крюкогибом.
  • Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

  1. Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
  2. Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
  3. Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
  4. Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
  5. Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
  6. Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
  7. Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
  8. Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
  9. Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
  10. Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
  11. Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Зачем необходимо проектирование водостоков

Правильному подсчету нужного количества материалов для обустройства водосточной системы поспособствует учет следующих моментов при составлении проекта:

  • Проводят расчет общей площади всей кровли и каждого его ската отдельно. Полученные сведения позволят определиться с требуемой пропускной способностью водосточной системы, диаметром труб и размером желобов.
  • Далее составляют предварительный план того, каким образом будут размещены отдельные части системы. Это даст возможность спланировать очередность установочных операций и подсчитать количество необходимого для этого материала.
  • Правильный подбор необходимых комплектующих обычно осложняется наличием множества вариантов. Чаще всего за ориентир берется их внешнее оформление, которое должно нравиться хозяину и вписываться в общую картину дома. Срок службы дешевых пластиковых изделий почти такой-же, как и водостоков из металла. Другое дело, что подобные элементы не всегда гармонично смотрятся на черепичной или медной кровле.

Монтаж системы наружного водостока

Система наружного отведения воды с крыши может быть:

  • неорганизованной. В этом случае вода сходит произвольно, такой способ обычно применяется для небольших хозяйственных построек;
  • организованный. Вода собирается в желоба, после чего по сливным трубам выводится за пределы здания.

При создании наружного водостока желоба крепятся при помощи специальных кронштейнов, которые можно сделать самостоятельно, но лучше приобрести уже готовые.

При создании наружного водостока желоба должны крепиться под уклоном, это обеспечит эффективное удаление поступающей с крыши воды. Создать систему наружного водостока своими руками несложно. Сейчас в продаже есть все необходимые элементы. Достаточно составить схему и рассчитать, сколько и каких элементов необходимо, после чего можно просто и быстро выполнить их монтаж.

Наружную водосточную систему вполне возможно смонтировать своими руками, потому что в продаже имеются все необходимые комплектующие для облегчения этого процесса

Установка наружной водосточной системы выполняется в следующем порядке.

  1. Расчёт необходимого количества материалов. Нужно определиться с количеством держателей, желобов, сливных труб и колен.
  2. Разметка мест для крепления крюков. После того как места крепления отмечены, проводится загиб крюков на необходимый угол и их фиксация.
  3. Подготовка мест под воронки. В желобах готовят отверстия под воронки, после чего их фиксируют.

  4. Укладка желобов. Желоба с установленными воронками укладывают в держатели и фиксируют их.
  5. Монтаж сливных труб. На стену они крепятся при помощи специальных кронштейнов.
  6. Соединение сливных труб и воронок. При помощи колен с необходимым углом наклона выполняется соединение сливной трубы и воронки.

Правильно выполненная система наружного водостока надёжно защищает кровлю, стены и фундамент здания от проникновения в них воды. В холодное время года во время частых оттепелей может произойти замерзание сливных труб водостоков, поэтому вода не будет эффективно удаляться. Чтобы такой проблемы не возникало, можно установить обогрев этих элементов. Для этого используется саморегулирующийся или резистивный кабель, который крепится к водостокам и трубам. Проходящий по кабелю электрический ток вызывает его нагревание, в результате чего элементы водосточной системы остаются тёплыми, поэтому вода в них не замерзает.

Видео: обогрев желобов и сливных труб

Главные требования, которые предъявляются к водосточной системе — это удаление воды с крыши дома, а также высокая прочность, герметичность и большой срок службы. Надо рассчитывать, чтобы такая система могла выдерживать большие нагрузки, зимой на ней может скапливаться большое количество льда. Чтобы установленная своими руками система соответствовала всем требованиям, необходимо правильно выполнить её расчёт, после чего провести монтаж с соблюдением разработанных технологий.

Зачем необходимо проектирование водостоков

Правильному подсчету нужного количества материалов для обустройства водосточной системы поспособствует учет следующих моментов при составлении проекта:

  • Проводят расчет общей площади всей кровли и каждого его ската отдельно. Полученные сведения позволят определиться с требуемой пропускной способностью водосточной системы, диаметром труб и размером желобов.
  • Далее составляют предварительный план того, каким образом будут размещены отдельные части системы. Это даст возможность спланировать очередность установочных операций и подсчитать количество необходимого для этого материала.
  • Правильный подбор необходимых комплектующих обычно осложняется наличием множества вариантов. Чаще всего за ориентир берется их внешнее оформление, которое должно нравиться хозяину и вписываться в общую картину дома. Срок службы дешевых пластиковых изделий почти такой-же, как и водостоков из металла. Другое дело, что подобные элементы не всегда гармонично смотрятся на черепичной или медной кровле.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

  • стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
  • дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

  1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
  2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
  3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

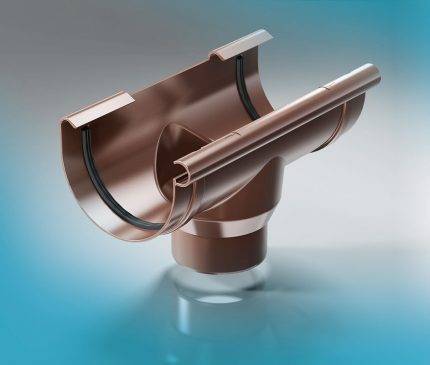

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

наружный и внутренний способы устройства

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от солнечных лучей. А при замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли

Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности

Цель сооружения водосточной системы плоской кровли заключается в полноценной организации отвода дождевых и талых вод с чувствительной к их действию поверхности. Эффективно действовать она обязана круглый год без образования пыльных засоров, ледяных и лиственных пробок.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно вывести влагу в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Чтобы транспортировка воды происходила без помех и препятствий, следует точно знать, какой тип системы выбрать для обустройства загородной собственности:

  • Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.
  • Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.
  • Внутренний. Прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы, как правило, для скатных кровель.

На крышах без чердака снег будет подтаивать практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.
