Используемые виды арматуры
До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:
- Это обычная стальная.
- Композитная.
Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.
Стальная
Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.
Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.
Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.
Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.
При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:
- «С» — это обозначение, что арматуру можно сваривать.
- «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.
Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.
Композитная
Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.
Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.
Если говорить о технических характеристиках этого материала, то:
- Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
- Она легче металлической в 3,5 раза.
- Сталь коррозирует, пластик нет.
- Он не проводит электрический ток.
- У него низкая теплопроводность.
Что касается отрицательных сторон, то:
- Металлическая арматура по упругости лучше.
- Пластик относится к категории слабо горючих материалов.
- При нагреве он размягчается.
- Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.
Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.
Технология соединения прутьев крючком
Схема приемов вязки по рабочему чертежу монолитной конструкции. Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.
Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.
На практике существует две основных технологии вязки:
- Одной петлей для соединения внахлест.
- Двумя петлями для соединения встык.
Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.
Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке
Алгоритм вязки одной петлей
Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.
Чтобы соединить прутья каркаса необходимо:
- Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).

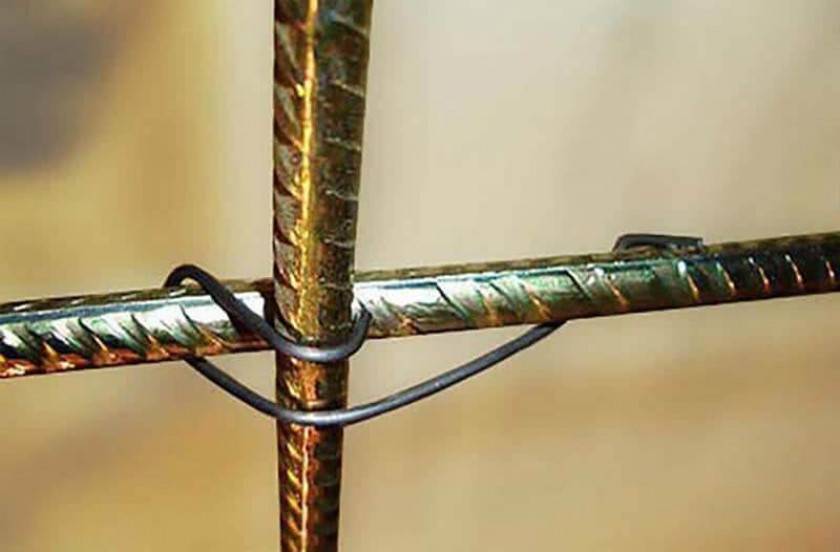

- Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
- Взять крючок, протянуть его в петлю.
- Зацепить инструментом два свободных конца проволоки.
- Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
- Извлечь инструмент из петли и проверить качество узла.
Схема типов проволочных узлов при ручном способе вязки. Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.
Пошаговая инструкция по вязке арматуры
В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда,если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.
Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.
Шаг 1. Согните проволоку пополам и положите на ладонь левой руки –заготовки всегда будут рядом,не надо совершать лишних движений,расходовать силы и терять время.
Заготовки
Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.
Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.
Приемы вязки арматуры
Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания. . Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.
Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.
Проволоку нужно поддеть под арматуру
Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным
Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться
И наоборот, если надо подтянуть кольцо, но немного попускайте их.
Крючком нужно подтянуть проволоку
Шаг 6. Прислоните концыпроволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.
Скручивание проволоки крючком
Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.
Вязка арматуры с помощью крючка
Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.
Вязка арматурыСхема вязки арматуры
Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.
Принцип работы крючка для вязки арматуры
Вне зависимости от того, какой тип крючка для вязки арматуры будет использоваться в работе, для создания каркаса применяется одна технология, которая отличается простотой исполнения. Главное — подобрать правильный расходный материал, но этот момент мы рассмотрим ниже.
Чтобы связать прутья арматуры, потребуется специальная проволока, которая нарезается кусками. Их длина обычно составляет от 30 до 40 см. Это наиболее распространенные показатели, но расчет указанного параметра всегда идет от толщины сечения арматуры.
Вязание армирующего пояса с помощью крючков проводится по несложной схеме. Какие шаги следует провести:
- Сложить вязальную проволоку вдвое.
- Протянуть сложенный кусок под крестовиной, иначе говоря скрепляемым узлом.
- Скрестить петлю со свободными концами.
- Конец крючка вставить в проволочную петлю и зацепить за свободные концы.
- Начать обычные вращательные движения, с помощью которых проволока будет заворачиваться.
- После того, как первые несколько витков были сделаны, снизить скорость вращения и аккуратно затянуть узел до конца. В противном случае есть риск порвать проволоку.
- Вытащить крючок из петли и провести контроль получившегося соединения на прочность.
Чтобы проводить проверку надежности полученного узла, не обязательно проверять прочность проволоки и насколько затянуто соединение. Достаточно просто попробовать пошатать прутья армированной сетки. При правильном результате они будут неподвижны.
Это была схема вязки с применением обычного крючка. Однако она работает и при использовании винтового типа изделия. Начало вязки проходит по такому же принципу. Проволока складывается пополам, после чего пропускается под перекрещенными прутьями арматуры.
Далее ее края загибаются и закрепляются на крючке. Основное отличие механизированного изделия в том, что для завязывания проволоки достаточно просто потянуть рукоять крючка на себя. Не нужно самостоятельно заворачивать проволоку с помощью вращательных движений кисти.
Стержень крючка начинает вращаться за счет смещения. Далее ручка отпускается, после чего действие повторяется. Сколько раз потребуется повторить эту процедуру, зависит от того, какая степень жесткости должна быть получена. Плюс устройство имеет еще одну особенность — изделие может как складываться, так и раскладываться во время эксплуатации. Напоминаем, что для вращения изделия достаточно потянуть на себя его ручку.
Описанная схема связывания достаточно проста, но при этом обеспечивает надежное крепление армирующего пояса. Благодаря этому многие могут сэкономить на проведении этого типа строительных работ. При наличии небольшой практики и «прямых руках» можно провести вязку прутьев арматуры самостоятельно, что позволит сэкономить достаточное количество средств.
На видео ниже наглядно демонстрируется процесс вязки арматуры с помощью крючков:
На что стоит обратить внимание
Ключевая задача — сделать так, чтобы проволока не оборвалась во время вязки арматуры. Для этого ее можно предварительно обжигать, если она недостаточно гибкая и плохо гнется. Чтобы получить оптимальный результат, проволоку следует некоторое время подержать над огнем. А перед тем, как использовать, ее потребуется охладить. Наиболее удобной является низкоуглеродистая сталь.
Что касается оптимального диаметра проволоки, этот показатель зависит от того, насколько крепким должна быть вязка, и насколько толстые прутья арматуры используются при возведении объекта. Но наиболее оптимальными считаются площади сечения:
- 1 мм;
- 1,2 мм;
- 1,4 мм.
Данный параметр подбирается по возможности опытным путем, поскольку использование слишком тонкой проволоки приведет к тому, что узлы могут порваться, а слишком толстую проволоку будет сложнее согнуть.
Дополнительно при вязке могут использоваться специальные фиксаторы, представляющие собой пластиковые детали. Они прокладываются между опалубкой и прутьями, защищая всю конструкцию от повреждений.
Нюансы работы с армирующим поясом фундамента
Ленточный фундамент под жилое или общественное здание неизбежно имеет углы. В них армирование устраивать методом последовательной связки стержней каркаса недопустимо. Используется больший нахлест арматуры при вязке и специальные схемы армирования.
Разбираясь, как как вязать арматуру на углах, разработчик схемы армирования отдает предпочтение Г-образному или Т-образному армированию в зависимости от ответственности конструкции и возможностей использования той или иной формы.
При удлинении стержней используется перехлест в 20 и более диаметров стержня, при этом подобные стыки должны быть разнесены так, чтобы в одном сечении было не более половины горизонтальных срощенных прутьев.
Важно: чтобы не ухудшать эксплуатационные свойства арматуры, гнуть стержни можно только в специальном стане или обойме. Использовать газовую сварку крайне нежелательно! С опасностью возникновения коррозии в месте сварки связан вопрос, почему арматуру вяжут, а не варят. Сварка (дуговая, не точечная) допустима при диаметре стержней более 25 мм
Сварка (дуговая, не точечная) допустима при диаметре стержней более 25 мм.
Изготавливаем крючок самостоятельно
Несмотря на низкую стоимость вязального крючка для арматуры, некоторые опытные мастера, проработавшие с арматурой не один год, предпочитают использовать самодельные, а не покупные. В этом есть свои плюсы.
- При самостоятельном изготовлении можно придать рукояти оптимальную форму, для того чтобы она удобно лежала в руке. Рука будет меньше уставать, а производительность возрастет.
- Выбор стали для изготовления, часто попадаются заводские крючки, сделанные из мягкого металла. В результате он не выдерживает нагрузки и гнется.
- Сделать крючок для вязания арматуры нужного размера. Бываю случаи, когда заводским крюком невозможно подлезть к месту вязки, из-за него длинны.
- Небольшая, но все-таки экономия (при наличии материалов и инструментов).
Крюк из электрода
Крючок из электрода подойдет при небольшом объёме работы. Когда необходимо связать небольшой каркас из арматуры.
Изготовления крючка своими руками занимает всего 5 минут. Понадобится: электрод 4, плоскогубцы и болгарка (если нет, то можно обойтись и без неё).
Разберем по шагам, как его делать:
- Отбиваем электрод от защитного покрытия.
- Отступаем от края 1-2 сантиметра и загибаем его под 80-90 градусов.
- От другого края отступаем 3-4 сантиметра, делаем первый загиба под 90 градусов. Отступаем еще 10-12 сантиметров, и делаем второй загиб под 90 градусов. Отступаем еще 4-5 сантиметра и делаем третий загиб.
- Заточим немного кончик, крючка, для того чтобы лучше слазила проволока.
Крючок готов, должен получиться такой формы, как на чертеже ниже.
Самодельный крючок из арматуры с деревянной ручкой
Самодельный крюк чаще всего используют профессиональные арматурщики, благодаря плюсам описанным выше. Его изготовление займет около 2 часов, в результате получится крюк ни чем не уступающим заводским.
Для изготовления крючка понадобятся следующие материалы и инструменты:
- Рифлёная арматура 8-10 диаметра, длинна 35-50 сантиметров;
- деревянная заготовка для ручки;
- 2 шайбы – диаметр равен ручке крючка;
- 2 гайки;
- пассатижи, нож или топорик;
- болгаркам и сварка;
- дрель со сверлом 8-10 диаметра;
- наждачная бумага.
Порядок действий изготовления:
Обточим ребра арматуры на болгарке, чтобы она стала гладкой. Берем рифлёную, а не гладкую, так как для её производства используется сталь большего класса, крючок получится крепче.
Подготовим ручку. Просверлим дрелью, сверлом подходящего диаметра, отверстие по центру заготовки. После, если необходимо, подгоняем её под необходимый размер, ножиком или топориком. При этом следите, за тем, чтобы отверстие получилось по центру ручки. Далее отшлифуем ручку до гладкого состояния наждачной бумагой.
На край арматуры одеваем гайку и привариваем её сваркой. Наверх гайки, положим шайбу, после надеваем ручку, затем опять шайбу и гайку
Важно чтобы межу шайбами и ручкой получился небольшой зазор, для того чтобы ручка крючка хорошо крутилась. Для этого между ними положите сложенный пару раз кусочек бумаги
Затем привариваем вторую гайку. Обязательно возле себя поставьте воду, для того чтобы в случае возгорания ручки стразу её потушить.
Теперь болгаркой заточим край арматуры, не переусердствуйте, чтобы он не получился слишком тонкий, а то вязальный крюк будет гнуться.
Отступаем от края ручки 1-2 см. и делаем загиб под 90-140 градусов (все зависит от выбранного типа крючка, примеры загибов смотрите на картинке ниже). Отступаем от края арматуры 1-2 сантиметра и загибаем кончик крючка пассатижами под 80-100 градусов. Следите за тем, чтобы загибы получились в одной плоскости.
Для увеличения срока службы ручки, покрываем её пропиткой для дерева от гниения и влаги в 2 слоя. После высыхания, покрываем лаком по дереву.
Крючок готов, осталось сделать пару завязок для испытания, если вяжется хорошо, то подгибать ничего не надо, иначе можно немного подогнуть под свою руку.
Фото крючков для вязки арматуры изготовленных своими руками
Рекомендуем к просмотру видео инструкцию, одного из вариантов изготовления крюка для вязания своими руками.
Вот и всё. Теперь вы не только узнали о вязальных устройствах, но и изучили, как сделать крючок для вязки арматуры своими руками и без труда справитесь с этой задачей.
Вязка арматурных конструкций при помощи проволоки
Для вязки арматуры наиболее часто используется отожженная проволока из низкоуглеродистой стали, обладающая повышенной гибкостью. Довольно часто в торговых точках реализуется проволока с довольно низкой гибкостью, из-за чего вязка арматуры будет затруднительна. Но не стоит спешить возвращать такое изделие обратно в магазин. Достаточно будет отжечь ее на костре около получаса, и она приобретет все требующиеся качественные показатели.
Для фундамента вязку арматурного каркаса осуществляют с помощью проволоки диаметром от 1,2 мм до 1,4 мм. Данное обстоятельство связано с тем, что проволока толщиной менее 1,2 мм может оказаться довольно слабой на разрыв при механическом воздействии, а если взять проволоку толще 1,4 мм, то вязка арматуры может оказаться весьма проблематичным занятием из-за низкой гибкости.

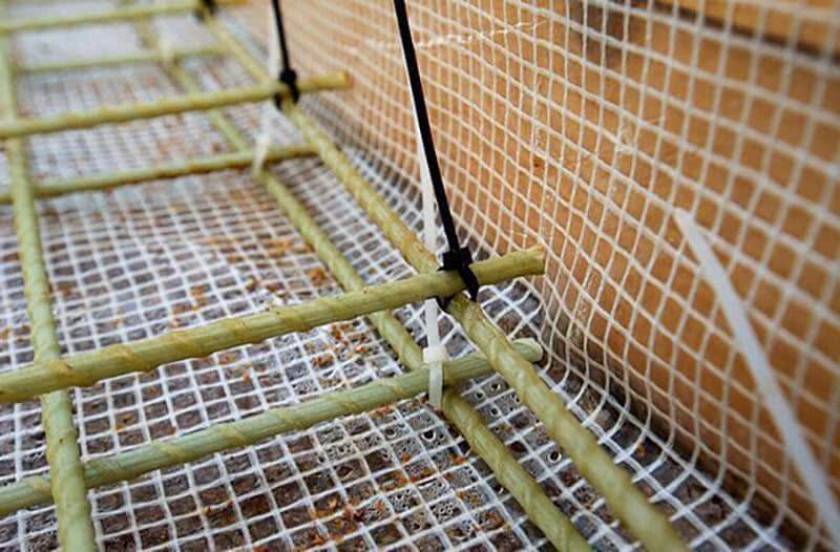

Вязка конструкций при помощи пластиковых хомутов
Такие изделия для вязки арматуры как пластиковые хомуты появились сравнительно недавно, но за короткое время успели зарекомендовать себя с лучшей стороны. Главным их достоинством является то, что процесс вязки проходит намного быстрее, чем при традиционном способе (вязка арматуры при помощи проволоки). Стоит отметить, что в настоящее время нет достоверной информации о том, как будет вести себя арматура фундамента связанная пластиковыми хомутами по истечению определенного периода времени, но пока результаты обнадеживающие.
Как вязать арматуру – традиционные методы вязки
Вязку арматуры можно выполнять, используя как ручной инструмент, так и специальные полуавтоматические приспособления, использование которых значительно ускоряет сам процесс и облегчает работу. Для ручной вязки потребуются следующие инструменты и приспособления: кусачки, покупной или самодельный вязальный крючок. При полуавтоматическом методе вязки используются специальный автоматический вязальный пистолет или электрическая дрель (шуруповерт) со специальной крючкообразной насадкой.
Вязка арматуры при помощи ручного крючка
Существует несколько методик вязки арматуры с помощью ручного крючка. Рассмотрим наиболее распространенный метод использование, которого дает весьма хорошие показатели.
Вязка данным методом осуществляется по следующей технологии:
- Для каждой точки крепления отрезается проволока длиной около 20 сантиметров.
- Проволока перегибается посередине.
- Подготовленную проволоку размещают в месте соединения арматурных прутьев.
- Крючок продевается в петлю образовавшуюся между двумя половинками отрезка проволоки.
- В петлю втягиваются противоположенные концы.
- Крючок проворачивается до получения надежного соединения. При затягивании следует следить за степенью затяжки, чтобы не произошел разрыв проволоки.
Для облегчения работы может применяться специальное реверсивное устройство облегчающее затяжку проволоки.
Вязка с помощью электрической дрели
В этом случае в патрон дрели зажимается специальный крючок, который можно изготовить самостоятельно, например из гвоздя. Сам процесс вязки осуществляется аналогично ручной вязке, только в этом случае не приходится прилагать дополнительных усилий, так как затяжка производится с помощью запуска электродрели. Использование электродрели позволяет улучшить качество выполняемых работ, и при этом себестоимость вязки арматуры увеличивается несущественно.

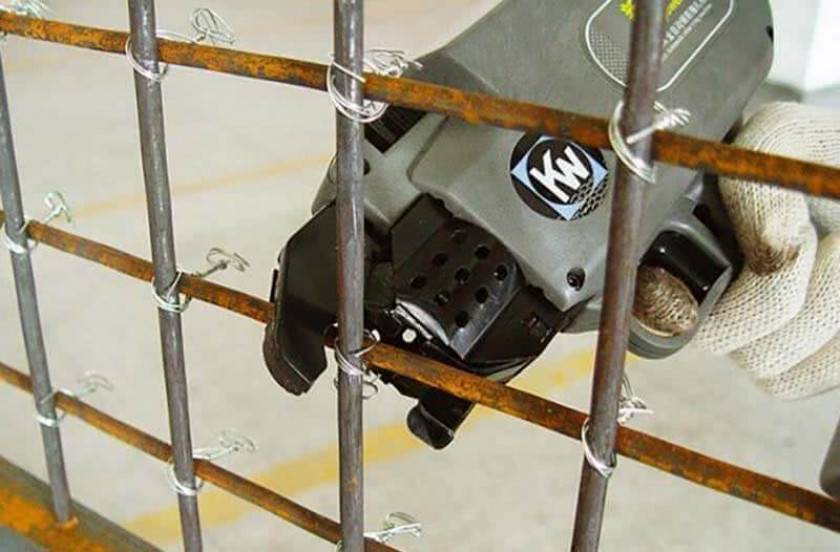

Преимущества использования автоматического пистолета
Автоматический вязальный пистолет представляет собой устройство, производящее вязку арматуры без дополнительного участия человека. Достаточно только поднести его к месту обвязки и нажать на рычаг устройства. Благодаря применению автоматического вязального пистолета улучшается качество, и увеличивается скорость проводимых работ. Такой метод имеет ряд неоспоримых преимуществ:
- Высокая степень качества вязки.
- Отпадает необходимость предварительной нарезки проволоки.
- Отсутствуют отходы проволоки, а значит, экономится материал.
- Значительно возрастает скорость вязки арматуры.
- Работы может выполнять один оператор.
- Затяжка узлов регулируется в зависимости от технологических требований.
- Устройство с аккумулятором позволяет работать в автономном режиме.
- При использовании специального удлинителя можно производить работы, стоя в полный рост.
Несмотря на все свои положительные качества, автоматический вязальный пистолет имеет, и некоторые недостатки среди которых можно выделить: высокая стоимость устройства и специальной проволоки; необходимы определенные знания для использования данного оборудования; в некоторых труднодоступных местах использование пистолета невозможно.
Понятие и классификация крючков для арматуры
При осуществлении мелкомасштабных работ в строительстве, связанных с укладкой бетона, процесс обходится обычной укладкой арматуры в опалубку с последующей заливкой раствором. Когда же предстоит армирование масштабных конструкций с каркасом, избежать процесса вязки арматуры не представляется возможным чисто физически.

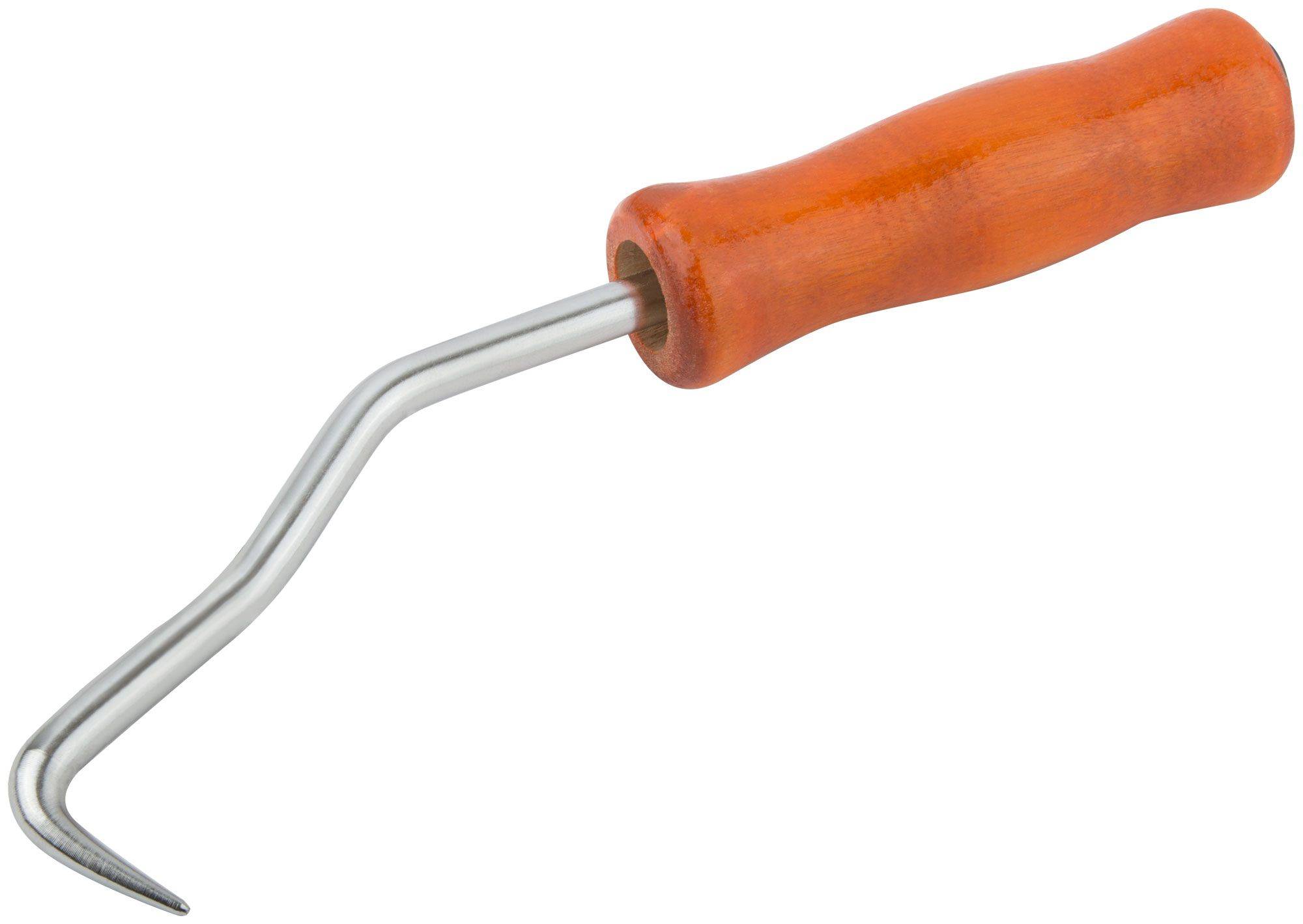

Крючок для вязки арматуры – приспособление, помогающее строителю связывать между собой арматуру каркасных конструкций
Опытные строители утверждают, что качество самого крючка не особо важно в процессе вязки, а потому тратить деньги на его приобретение не рационально. Куда проще сделать соответствующее приспособление собственноручно
В таком случае, даже если инструмент будет утерян, особого расстройства у человека данное событие не вызовет.
О классификации крючков для вязки арматуры расскажу в отдельной таблице.
| Тип | Описание | Популярность (из 5 ★) |
|---|---|---|
| Обычный | Классическая и наиболее дешёвая покупная вариация приспособления, которая обойдется в строительном магазине в районе 200 рублей. Конструкционно – это изогнутая проволока крупного диаметра с загибами в нескольких точках под определенным углом. Наконечник затачивается под конус. | ★★★★★ |
| Винтовой | По своей конструкции данный тип крючков для вязки относится к формату полуавтоматических. При наличии должного уровня мастерства со стороны строителя, процесс вязки осуществляется всего в одно движение, за счет тяги на себя. В крупномасштабных проектах подобное решение существенно увеличивает производительность труда. | ★★★★ |
| Автоматический | Хотя инструмент и кажется наиболее продвинутым в конструктивном плане, но вот в отношении практического применения плетется позади всего списка. Существенная масса, необходимость использования специальной проволоки и требования к точности расположения арматуры отбивают желание строителей пользоваться данным приспособлением напрочь. | ★★ |
