Строительство летнего душа
Ниже мы рассмотрим варианты постройки конструкции на основе готового комплекта, легкого деревянного каркаса с обшивкой деревом, металлического каркаса с обшивкой профнастилом и капитальной постройки.
Дачный душ своими руками из готового комплекта (с подогревом)
Данное руководство построено на основании видео от производителя легких конструкций «Уральская Усадьба Теплицы».
Комплект состоит из металлических рам и арок, выполненных из квадратного профиля 20х20 и 20х40 мм с окраской порошковым способом. Обшивка – поликарбонат 4 мм.
Размеры сооружения не указаны, поскольку у разных производителей они сильно отличаются!
Сборка основания под летний душ. Использован брус сосновый 100х100 мм, обработанный антисептиком.
Собирается каркас изделия. Уже в собранном виде он крепится к основанию через монтажные отверстия на пластинах, приваренных к стойкам.
Выполняется обшивка каркаса листами сотового поликарбоната
Важно: на углах кабинки листы монтируются внахлест, с заходом на угол. На крышу ставятся прозрачные панели, на стены – матовые. Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом
Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом.
В обшивке прорезается место для подвода шланга к накопительному баку.
Устанавливается бак. Его размеры известны заранее (бак входит в комплект), поэтому посадочное место также подготовлено загодя.
Установленный в вертикальном положении каркас с обшивкой крепят к основанию, монтируют душевую лейку с шлангом, устанавливают на пол трап из реек. Трап для душа съемный, его можно заменить.
В последнюю очередь навешивается дверь и устанавливается внутренняя защелка.
Душ с раздевалкой на основе металлокаркаса готов!
Аналогично можно построить модель с обшивкой профлистом, пластиком или любыми другими листовыми материалами. При использовании непрозрачной обшивки необходимо предусмотреть возможность освещения через прозрачную крышу или отказаться от крыши вовсе.
Вариант каркаса с размерами.
Строительство летнего душа на даче из дерева
Еще один удачный для самостоятельной постройки вариант – из дерева.
Поскольку устраивать конструкцию непосредственно на грунте не всегда удобно, в данном случае каркас собран с опорой на железобетонные панели.
Для основания использован брус 100х100 мм, для стоек – такой же брус с пазами на двух сторонах для дальнейшей укладки наборных планок. Паз расположен в трети ширины от внешней стороны бруса.
Закрывающие пространство между стойками планки набираются постепенно, снизу вверх, при этом постоянно проверяется расстояние между стойками и их вертикальность, поскольку вверху они пока не скреплены.
После того, как требуемая высота стен достигнута, вместо части планок монтируются панели из прозрачного материала – в данном случае поликарбоната. Они обеспечат достаточную освещенность.
После установки этих «окошек» ставят еще по планке – для увеличения жесткости конструкции и упрощения монтажа крыши.
Чтобы между планками и панелями из поликарбоната не было щелей, в планках также выбирают паз по ширине панели с небольшими зазорами.
Собранный отдельно трап крепят с помощью уголков внутри почти готовой конструкции.
Отдельно собирают также крышу с учетом размеров плоского бака.
Крышу с закрепленным баком и кровлей из поликарбоната ставят на место.
Как и в предыдущем способе последний этап – установка двери.
Капитальный душ на даче своими руками
Ниже представлено несколько схем устройства такого сооружения.
Здесь использованы бетонные (можно заменить винтовыми) сваи, деревянный каркас. Еще один вариант основания – бетонные блоки. Бак монтируется под двускатной крышей, стены поверх каркаса обшиваются вагонкой или другим подходящим материалом. Кровля выполняется из металлочерепицы, профнастила, поликарбоната.
Похожая конструкция с плоской крышей и деревянным каркасом, стойки которого установлены на бетонные пластины или блоки.
Совсем маленький душ с деревянными стойками, частичной обшивкой на бетонном основании с угловыми короткими сваями или блоками.
Дачный душ своими руками на бетонной плите-фундаменте. Если планируется использовать металлический каркас, заранее планируются закладные в фундаменте на месте будущих стоек. Обшивка в этом варианте – поликарбонат, профнастил, дерево.
К любой из представленных выше конструкций можно подключить нагреватель или сразу установить бак с нагревом воды.
Изготовление рамки и сборка панели
В принципе, коллектор уже можно использовать, разместив его на крыше или другой плоской и неподвижной поверхности. Но решил сделать какой-то пластиковый панельный кожух для уменьшения вероятности поломки при подъеме / опускании с односкатной крыши, в которой решил оборудовать уличный душ, так как на зиму подумываю снять.
Пошаговая сборка корпуса описана ниже:
- Просверлил отверстия для выхода штуцеров для соединения труб.
- Пластиковый коллектор положил поверх пенополистирола.
- Лист фанеры вырезается по размеру собранного коллектора с нахлестом по 10 см с каждой стороны (ранее я окрашивал черный пластиковый лист аэрозольной краской).
- На фанеру уложен пенополистирол толщиной 50 мм.
- Со всех сторон панели к фанере прикрутили брусок, который служит ограждением.
- Сверху накрыл всю конструкцию плотной полиэтиленовой пленкой, которую скрепил скотчем и скобами с помощью степлера.
Таким образом, я получил коллектор тепла в надежном «футляре», благодаря которому пластиковая панель защищена от механических воздействий.
Примечание! Я использовал обычный прозрачный полиэтилен, но на фото он выглядит как белый — это блики.
Монтаж каркаса для временной душевой кабинки
Если для капитального сооружения выполняется кирпичная кладка, то для временного обычно устанавливается каркас: металлический либо деревянный. В последнем случае дерево следует обработать специальными пропитками, которые защитят его от насекомых и влаги, предотвратив образование грибка и плесени.
Деревянный каркас для летнего душа
- Делается разметка — обозначается прямо на земле прямоугольник, стороны которого соответствуют размерам будущего дачного душа.
- Устанавливаются брусья из дерева, ширина которых достигает до 10 см.
- Выполняется перевязка — начиная сверху конструкция надежно скрепляется болтами, после чего соединяются брусья-основы душевых стен.
- Оборудуются стены, для возведения которых можно использовать как доски, так и шифер либо панели из пластика.
- Выполняется разводка труб — водопровод устанавливается так, чтобы вывод трубы под шланг душа был выше, чем уровень головы (это обеспечит необходимое давление для движения воды). Для стока делается вывод в отстойник либо в специально оборудованный септик.
- Устанавливается бак — делается отвод с резьбой, ставится кран с соответствующей насадкой, после чего бочка поднимается наверх и закрепляется.
Как сделать летний душ с туалетом: нюансы строительства
Чтобы сэкономить место на участке, а также время и материалы, многие хотят построить летний душ совместно с туалетом. В этом есть определенные плюсы — строительство ведется быстро, по бюджету выгодно, помещения расположены компактно и удобно, но нужно учитывать некоторые нюансы.
Первое — устройство канализации. Совмещать септик для туалета со сливом воды из душа не рекомендуется. Емкость быстро заполнится, и откачивать стоки придется гораздо чаще. Поэтому должно быть разделение: септик для туалета, дренажная яма для душа.
Второе — запах. Чтобы избавиться от него, перегородки делаются максимально герметичными, а в каждом помещении организуется своя вентиляция. Можно сблокировать душ и туалет с хозблоком для хранения инвентаря, расположив его в центре комплекса.
Третье — стоки могут представлять опасность для колодцев с питьевой водой. Поэтому нормы устанавливают минимальное расстояние между объектами в 20 м, а до жилого дома 10-12 м.
Делаем автоматическое заполнение бака водой
Для устройства автоматического наполнения накопительной емкости ставят поплавковую систему, которая сама открывает и закрывает подачу воды при опустошении и наполнении бака. Принцип работы поплавкового механизма схож с системой, устанавливаемой в сливном туалетном бачке. На случай поломки механизма в баке предусматривают кран для аварийного слива жидкости. На время отъезда с дачи кран подачи перекрывают, чтобы не залить весь участок водой при выходе из строя поплавковой системы.
При устройстве системы автонаполнения бака придерживаются следующих правил:
- Патрубок забора воды для наполнения бочки устанавливают в днище, а трубу для подачи жидкости в лейку ставят как можно ближе к поверхности, поскольку здесь самая теплая вода.
- Патрубки подачи и забора жидкости разносят в разные концы бака, чтобы нагретая солнцем и холодная вода из системы водоснабжения не смешивались. Иначе из лейки в душе будет литься «бодрящая» жидкость.

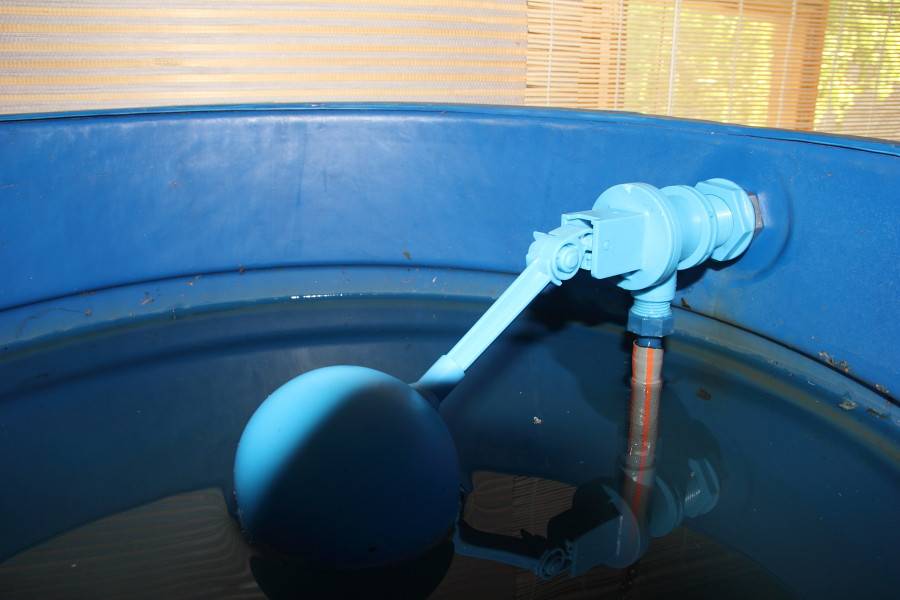

- В верхней части бочки устанавливают поплавковый механизм.
- В канализационную систему выводят две трубы в нижней части. Первая из них верхним концом должна доходить почти до верха накопительной емкости. Она нужна для защиты от перелива в случае поломки поплавкового механизма. Второй сточный патрубок ставят по центру бочки. Он требуется для полного опустошения бака, например, при подготовке к холодному сезону.
Электричество
Установите в бак с водой кипятильник или ТЭН мощностью от 2 кВт. Если вы для подогрева воды используете ТЭН, его необходимо врезать в нижнюю часть ёмкости для воды. Кипятильник опускается в бачок сверху. Но следует обязательно следить за уровнем воды во время процесса нагревания. В противном случае ваши приборы могут сгореть.
Чтобы не произошло короткого замыкания, провод, протянутый от розетки до душевой должен быть едино-цельным. На бак с водой нужно установить термометр, который укажет когда нагревательные приборы можно отключать. Или приобретите ёмкость с автоматическим подогревом, где есть контроль не только за температурой, но и уровнем воды.
Хорошим вариантом для летнего душа с электрическим обогревом будет использование сразу 2-х баков: большой – для холодной, маленький – для горячей воды. В таком случае каждый член семьи сможет подбирать для себя комфортную температуру. Для смешивания горячей и холодной воды приобретите смеситель.
Как и в случае с отоплением дровами, пластиковый бак использовать наряду с нагревательными приборами не рекомендуется.
Идеи для дизайна летнего душа
Профессиональные дизайнерские проекты на фото еще раз напоминают, что важна не только внешняя облицовка кабинки душа, но и комфорт внутри постройки. Поэтому, прежде чем приступить к возведению стандартной конструкции с минимальной площадью, удовлетворяющей лишь гигиенические потребности, стоит рассмотреть и другие варианты.
При наличии общего дизайн-проекта интерьера – ограждений дорожек, опорных стен целесообразно вписать кабинку в общий стиль. Гораздо легче это будет сделать на стадии проектирования, сделав оптимальную планировку и комбинирование декоративных и функциональных элементов ландшафтного дизайна.
Так, например, можно сделать оригинальную стену из натурального камня методом сухой кладки. Придав периметру стены округленную форму, или построив его как глухой элемент прямоугольного лабиринта без дверей, можно создать оригинальное и удобное сооружение без дверей с местом для раздевалки с вешалками, и низкими барьерами наподобие скамеек и барных стоек.
Оригинальные бетонные сооружения обтекаемой формы, которые можно покрасить в любой цвет, в сочетании с душем подвешенным на сухое дерево – еще одно стильное решение.
Прямоугольные конструкции из белого пластика со съемной крышей, оснащенные дизайнерским комплектом сантехники и декора, станут изящным дополнением минималистической архитектуры. Обшивки из высококачественного дерева идеально подойдут для эко стиля, покрашенные в спокойные тона рейки — вариант для любителей прованса.
Комбинирование и зонирование при помощи декоративных плиток, гальки и плоских камней для настила, покрашенного бетона и камня позволит воссоздать атмосферу тропиков.
Чтобы увеличить эффект первозданности дизайнерских строений баки с водой и отводы маскируются, или предусматривается проведение отдельной линии водопровода, канализации и освещения для летнего душа. Обычно такие капитальные строения возводятся недалеко от жилой зоны, поэтому такой подход может быть вполне оправдан.
В современных летних душах оправдано также и использование готовых душевых стоек для наружного пользования, оснащенных насосом. При этом возведение ограждений можно заменить гидроизолирующей декоративной стеной и дренажным полом, и принимать душ в купальных костюмах.
Для декора душевых используются также и растения в кадках или кашпо. Вьющиеся культуры могут создать живую ограду.
Поликарбонат как главный материал
Для изготовления этого устройства наиболее подходящий материал — сотовый поликарбонат. Его использование связано не только со значительным снижением затрат, но и с основными характеристиками, полностью отвечающими требованиям, предъявляемым к этому случаю. При производстве солнечных коллекторов фабрики используют специальное стекло, а в случае самостоятельного изготовления достаточно будет запастись поликарбонатом.
В процессе выбора материала особое внимание следует уделить его прозрачности. Для создания коллектора следует использовать сотовый поликарбонат, основные характеристики которого — отличная светопропускание и высокие показатели прочности
Благодаря такой структуре материала значительно увеличится скорость нагрева воды, так как будет создан «парниковый эффект».
Виды летнего душа для дачи
Простой уличный душ
Простой летний душКонструктивно простейший душ состоит из бака с краном, который установлен на высоте человеческого роста.
Бак для душа можно установить на дереве или проложить поливочный шланг, закрепив на специальной стойке, а на землю бросить резиновый коврик. В качестве разовой меры, такой душ, конечно же, сгодится.
Но, если им пользоваться часто, то место купания превратится в грязевую ванную, которая сделает загородный участок похожим на болото, что в наши планы, безусловно, не входит.
Каркасный душ для дачи
Открытый летний душОткрытый летний душ с удаленным баком
На фото показан уличный душ с установкой бака вдали от места купания. Это обусловлено тем, что каркас душа не может выдержать вес наполненной водой емкости.
Каркасный летний душЗакрытый каркасный летний душ с баком
Эту конструкцию уже можно назвать душевой домик (или дачная душевая кабина). Именно она получила наибольшее распространение среди владельцев частных домов, несмотря на большую сложность и стоимость изготовления. Поэтому, на их устройстве мы остановимся более подробно.
Виды каркасных душевых отличаются друг от друга в основном материалом внешней отделки. Как свидетельствуют отзывы на форумах, наибольшую популярность получили:
Душ из пленки
Душ из пленкиЕго особенность в абсолютной мобильности и дешевизне. Чтобы сделать такой душ, достаточно изготовить разборной (или цельный) каркас и ширму из плотной пленки ПВХ (или брезента). Переносной душ легко перемещается из одного места в другое.
Однако, его нельзя всерьез рассматривать как долговременную постройку, т.к. срок службы ограничен качеством пленки (полимерного рулонного полотна). Обычно ее меняют каждый сезон, а то и по несколько раз за сезон.

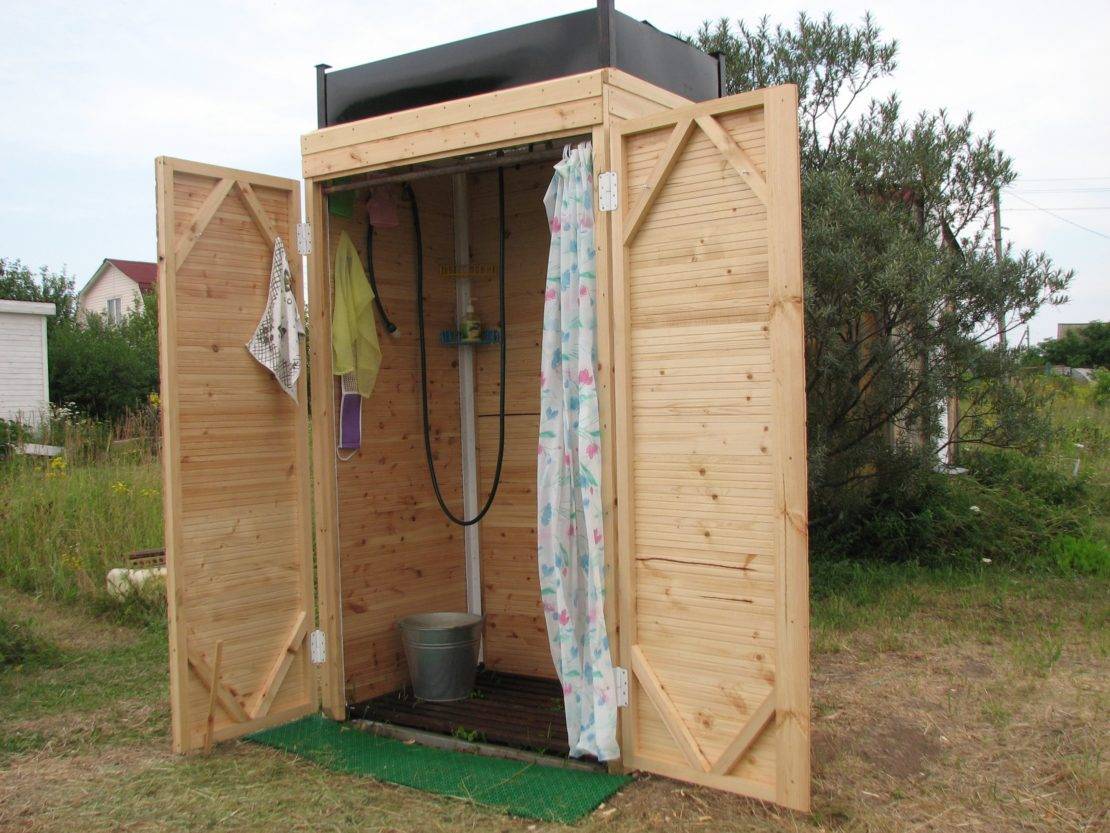

Деревянный душ
Деревянный душТакую постройку, а также все последующие уже может считаться капитальной (стационарной). Оптимальный вариант использования пиломатериала – облицовка строганой доской или обшивка каркаса деревянной вагонкой. Можно использовать влагостойкие плиты ОСБ (OSB) или фанеру, но не целесообразно в виду гигроскопичности.
Дерево хорошо тем, что это натуральный материал. Но его использование требует должной обработки и постоянного ухода. Деревянный душ прослужит от 5 до 15 лет. Использование дерева в качестве материала отделки не исключает возможности создать уникальный проект.

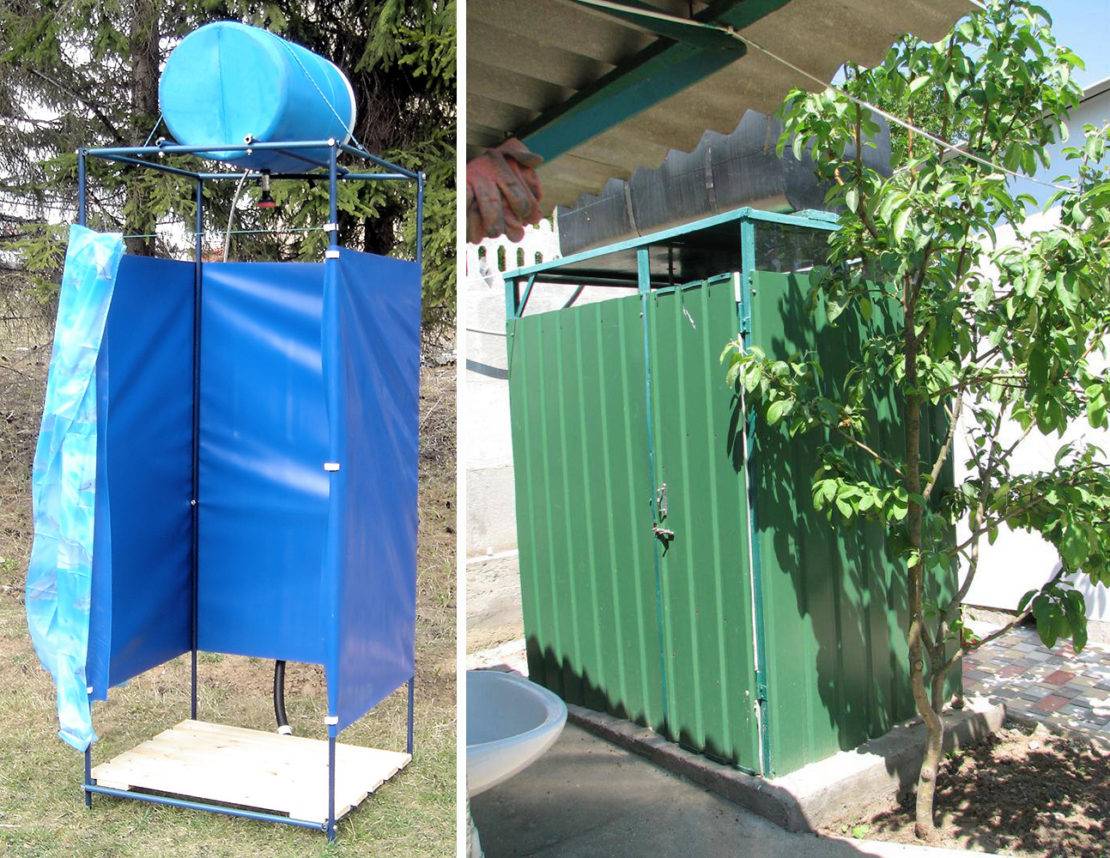

Душ из профнастила
Душ из профнастилаГотовые садовые душевые показаны на фото. Профнастил – это профилированный лист из тонкого металла. Для душа подойдет окрашенный лист с толщиной металла не менее 0,45. Такой душ устойчив к влаге, но более дорогой и деформируется при механических повреждениях.
Следует учитывать, что летом стальная конструкция сильно нагревается (даже можно сказать, раскаляется) и как следствие, внутри жарко и душно, поэтому, нужно предусмотреть хорошую вентиляцию. Срок службы определяется сроком гарантии листа и составляет от 10 до 25 лет.
Совет: Если решили использовать профнастил, отдайте предпочтение матовому покрытию. Срок его службы составит до 25 лет.

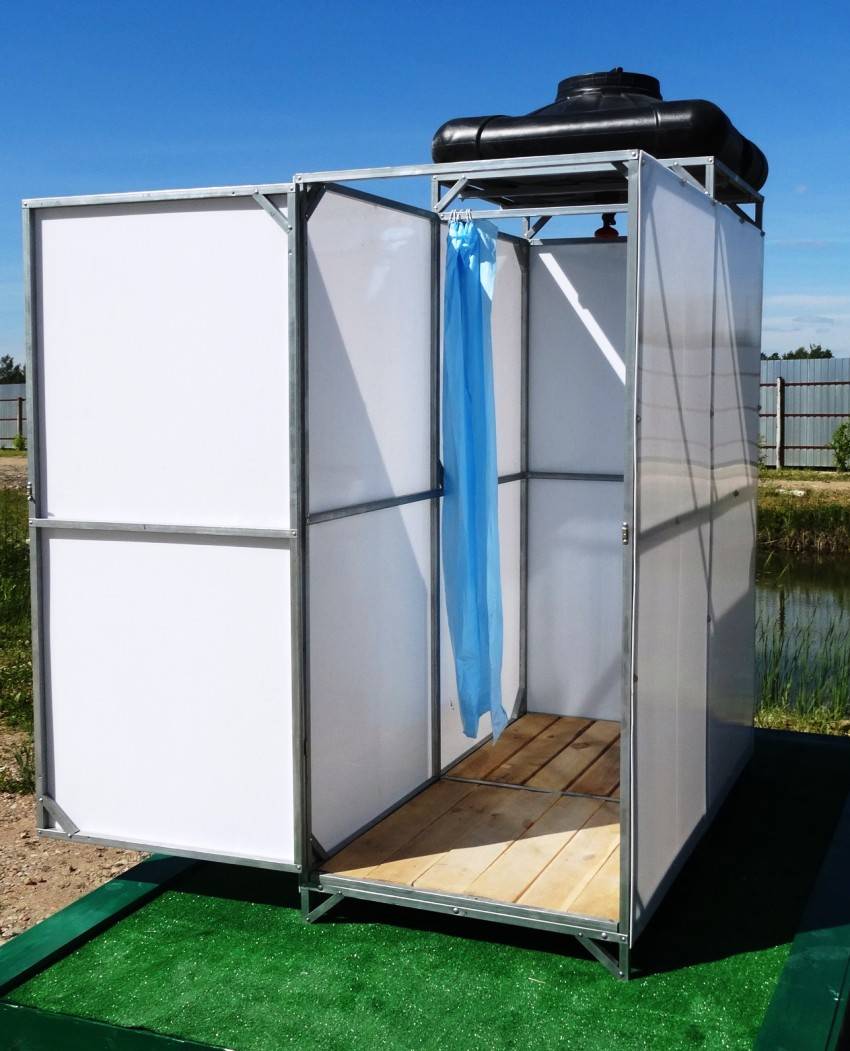

Душ из поликарбоната
Летний душ из поликарбонатаБлагодаря возможности использовать «эффект парника», поликарбонат становится одним из популярных и доступных материалов для строительства душа.
Для устройства летней душевой лучше использовать непрозрачный сотовый поликарбонат, толщиной 8-16 мм, специальный профиль и шайбы для крепления. Поликарбонатный душ прослужит вам от 3 до 10 лет (в зависимости от качества листа).
Кирпичный душ
Уличный душ из кирпича (камня)Уличный душ из камня или кирпича уже не назовешь временным летним душем, поскольку обычно к нему стараются провести водопровод и электричество. Душевой домик из кирпича, при правильно организованном сливе эксплуатируется довольно долго.
Откуда брать воду?
Место размещения душа не может быть расположено слишком далеко от источника воды. Обычно источником воды выступает водопроводный кран, используемый для полива сада, огорода. Из крана наливают воду в душевую емкость садовым шлангом.
Следующий вопрос: потребуется только холодная вода, или даже в жаркие дни потребуется подогрев воды? Если пользователи предпочитают воду немного теплее, следует предусмотреть ее подогрев или подачу. Возможно, неподалеку (в прачечной) присутствуют краны с холодной и горячей водой. Нужно решить, как вести трубы:
- через окно;
- через отверстие в стене, пробуренное именно для труб.
Дачный душ на солнечной энергии
Организация водоснабжения всегда была одной из самых главных забот для владельцев дачных участков. Подача холодной воды, как правило, не вызывает особых сложностей, а вот ее подогрев превращается в настоящую проблему. Кто-то использует для этой цели кипятильники, кто-то – котлы и водонагреватели. Но все эти методы сопряжены с неизбежным расходами энергии, а значит, и с дополнительными затратами. А между тем достаточно обустроить душ на солнечных батареях, и все проблемы будут решены.
Преимуществ у подобного душа масса. И прежде всего это – экономичность и отсутствие дополнительных расходов. Ведь солнечная энергия абсолютно бесплатна! Кроме того, такая система совершенно безопасна, и ее можно эксплуатировать, не опасаясь коротких замыканий или перегревов. Не стоит забывать и специфике использования, ведь для обычного дачного душа просто нет смысла приобретать дорогостоящие нагреватели.
Принцип действия
Работает этот душ очень просто. Холодная вода подается на входной патрубок солнечного коллектора, нагревается в нем и поступает в накопительный бак. Из бака же горячая вода будет расходоваться по мере надобности. А расположенный в емкости поплавковый клапан регулирует поступление жидкости в бак. Коллектор размещается сбоку душевой кабинки (обязательно на солнечной стороне), бак – на крыше кабинки. Таким образом обеспечивается естественная циркуляция жидкости в системе.
Особенности конструкции
Классическая конструкция летнего душа включает в себя:
- гелиоколлектор;
- накопительный бак для воды;
- поплавковый клапан для регулировки подачи воды в бак;
- шланги для подвода/отвода воды, вентили и патрубки.
Также в душе должны быть предусмотрены клапаны для слива воды на зиму.
Это самый простой вариант. Но при желании можно сделать установку более совершенной, дополнив ее, например, термореле. Такое реле будет отслеживать температуру жидкости в системе и регулировать подачу холодной воды в коллектор.
Можно также использовать несколько коллекторов, ориентированных с учетом суточного перемещения солнца. Например, один коллектор повернуть к юго-востоку, а другой – к юго-западу. Тогда утром будет более эффективно работать восточный нагреватель, днем – оба, а вечером – западный. И в результате производительность установки будет гораздо выше. Причем можно задействовать как покупные коллекторы, так и самодельные.
Самостоятельное изготовление
Подобную установку не составляет труда приобрести в специализированном магазине. А можно и сделать летний душ самостоятельно. Но в этом случае нужно обязательно учитывать несколько нюансов. Во-первых, все элементы системы обязательно должны быть термоизолированы для минимизации теплопотерь. Во-вторых, нужно обеспечить минимально возможное гидравлическое сопротивление. Сделать это можно, используя фитинги без резких скачков пропускного диаметра.
Классический вариант собранного своими руками «солнечного» душа выглядит следующим образом. В верхней части бака-накопителя располагается штуцер для подвода ненагретой воды. Штуцер снабжен поплавковым клапаном, на выходном патрубке которого надета длинная пластиковая трубка. Трубка достает до дна бака и необходима для подачи холодной воды в нижнюю часть емкости. Таким образом горячая вода будет оставаться в верхней части и не смешается с холодной.
Из нижней части емкости холодная жидкость поступает на входной патрубок коллектора. Проходя через коллектор вода нагревается и поступает на специальный штуцер, расположенный в верхнем сегменте бака. Отбор нагретой жидкости осуществляется из верхних слоев при помощи плавающего водозаборника. Водозаборник соединяется с патрубком в днище бака, к которому и подсоединяется лейка душа.
Также можно собрать установку по принципу «слива в термос». Работать она будет следующим образом. Когда солнечный коллектор нагревает воду до 40-60°С, срабатывает термореле и нагретая жидкость поступает в накопительный бак-термос. Когда термос заполнится, процесс поступления прекратится. При открытии выходного крана горячая вода из бака начнет расходоваться, а ее место тут же займет уже нагретая жидкость из коллектора. Объем же накопительного термоса нужно выбирать исходя из потребностей в ГВС.
Варианты летнего душа для дачи
Перед тем как построить душ на даче своими руками, стоит определиться с его разновидностью. На дачном участке сооружают переносные и стационарные виды этого сооружения. У каждого варианта есть свои преимущества и недостатки.
Переносной душ
Если нужно просто и быстро сделать душ на даче своими руками, то стоит выбрать переносную модель. В принципе, обходятся без устройства кабинки и установки большой накопительной емкости для воды. Можно использовать мобильный душ, работающий по принципу ножного насосного оборудования. В качестве накопительной емкости для воды используют небольшой бак, ведро или таз с водой, установленные рядом.
Один конец шланга опускают в емкость, а другой – подключают к ножному насосу, напоминающему коврик. С другой стороны из насосного устройства выходит шланг с лейкой. При топтании на коврике насос начинает работать и подавать воду.
Стационарный душ
При устройстве стационарного душа на даче своими руками основная проблема связана с отведением воды. Оптимальный вариант – использование существующей сливной ямы туалета. Туда просто прокладывают трубопровод. Однако если использована система фильтрации и переработки микроорганизмами отходов, то этот вариант не подходит, потому что при повышенной влажности процесс переработки нечистот бактериями нарушается.
Самодельный душ лучше оборудовать отдельной сточной ямой. Если на даче грунт с хорошей дренирующей способностью, то просто копают яму размером 0,6х0,6х0,6 м, в которой делают дренаж для душа из слоя керамзита или битого кирпича. Если количество людей превышает 2-3 человека, размеры ямы увеличивают. Кроме этого, под стационарную постройку делают фундамент для душа на даче своими руками.
Схема работы
На чердаке дома или другого здания, где требуется горячая вода, необходимо установить накопительный бак объемом около 160 литров, который должен быть абсолютно утеплен. Теперь необходимо подключить к резервуару систему отвода нагретой воды. Для этого необязательно создавать дополнительное давление — все происходит самотеком, а для холодной воды необходимо установить насос, который будет ее подавать из колодца или колодца.
именно для этого патрубок подачи горячей воды закрепляют немного выше середины гидроаккумулятора, чтобы горячая вода скапливалась в его верхней части.
Если по какой-то причине горячей воды больше не хватает, можно увеличить количество. Достаточно просто установить другой коллектор с другой стороны крыши. По мнению тех, кто уже пользуется такими установками, это недорогие, экологически чистые и энергонезависимые системы, которые полностью окупаются за 3-4 года, а поскольку они могут работать не менее 10 лет, преимущества такой конструкции очевидны.
Итоги
В заключение хотелось бы отметить, что возможная конструкция коллектора неограничена использованием медного змеевика. Существует много разных способов, например, можно собрать вполне эффективный, работающий коллектор с использованием в качестве абсорбирующих элементов пивных банок, других бутылок из жести. Вариантов много. Для этого только стоит изучить вопрос, собрать необходимое количество пивных банок или жестяных бутылок. Далее, собрать их в единую конструкцию. Главное, что даже если вы решили собрать коллектор из пивных банок или бутылок, помните, что все солнечные коллекторы работают по одному и тому же принципу. Качественно проведите спайку стыков соединения патрубков и банок, создайте в конструкции должные условия вакуума и все у вас получиться. Смело беритесь за дело. В итоге вы получите не только совершенно бесплатный и автономный источник горячей воды. Вы также получите огромное психологическое удовлетворение от осознания того, что вы приложили руку к увеличению доли использования возобновляемой энергетики в современном мире глобализации. Создав прибор, работающий на солнечном излучении, вы станете более независимыми от центральных систем снабжения как электричеством, так и газом. Вы сами обеспечите себя горячей водой в хозяйственных нуждах. Удачи.
Изготовление солнечного коллектора своими руками будет дешевле, по крайней мере в половину. Самодельный гелиоколлектор обеспечит достаточным количеством тепла для нагрева душевой воды на 3-4 человек. Для изготовления понадобятся строительные инструменты, смекалка и подручные средства.
