Навес для машины своими руками: делаем с пошаговой инструкцией навес под машину

Как сделать?

Построить навес для двух машин своими руками несложно. Главное, следовать пошаговой инструкции. Однако даже малейшую оплошность можно незамедлительно исправить.

Прежде всего необходимо выбрать место для парковочного навеса. Если на участке стоит гараж для одного автомобиля, целесообразно дополнить его защитной пристройкой для машин друзей и родственников.

Так как навес на 2 автомобиля представляет собой массивную конструкцию, необходимо расположить его таким образом, чтобы он не перекрывал солнечный свет.

Выбранное место должно быть ровным. Если вдруг на нём имеются ямы или небольшие возвышенности, их следует разровнять. Опоры, вбитые в почву, не смогут выдержать вес всей конструкции, именно поэтому их необходимо укреплять бетонным раствором.

Фундамент

Следующий этап после разравнивания земли – закладка фундамента. Для автомобильного навеса предпочтительно использовать свайный вариант. Учитывая особенности почвы, именно такое укрепление опор считается самым прочным.

Сначала необходимо выкопать ямки глубиной 50 см. В них утрамбовывается основа каркаса. После лунки заливаются раствором бетона.

Далее необходимо закрепить фундамент поперечной связкой, а затем прикрепить к нему металлические или деревянные детали каркаса.

Каркас

При сооружении каркаса необходимо постоянно проверять ровность устанавливаемых опор. Металлические элементы должны аккуратно привариваться друг к другу

Если устанавливается деревянный каркас, требуется уделять особое внимание системе крепежа

В случае, когда проект навеса имеет арочное перекрытие, необходимо согнуть в форму дуги несколько металлических труб либо взять округлые брусья. Для обустройства односкатной крыши каркас с одной стороны нужно приподнять примерно на 30 см. Если крыша будет угольной, в центральной части основы следует установить самые высокие опоры, от которых и будет производиться спуск крыши вниз.

Кровля

Сделав основу каркаса, можно приступить к монтажу кровли. Прежде всего необходимо подготовить кровельный материал, сделать его обрезку, подогнать листы в соответствии с размерами конструкции.

Если речь идёт о поликарбонате, его фиксация делается винтами с термошайбами, предотвращающими возникновение трещин.

Затем делается монтаж обрешётки. Для односкатной крыши выкладываются доски с расстоянием 90 см друг от друга. Данный показатель нельзя превышать, так как ширина листа кровли составляет 1 м.

Выбор места под навес

Любая, какая угодно сложная или простая стройка требует трех необходимых составляющих.

  1. Труда.
  2. Земли.
  3. И капитала.

И если с первым и третьим пунктом все хоть как-то понятно, то над вторым необходимо крепко задуматься, ведь земля в Подмосковье всегда стояла дорого и у большинства наших читателей дачи вполне скромных размеров, где и для дома-то нужно хорошенько поискать место. Не то, что для навеса.

В идеале парковка должна быть недалеко от выезда со двора или хотя бы на границе участка со стороны проезжей части. Чем глубже вы спрячете навес во двор, тем больше места придется пожертвовать под дорогу.

С другой стороны, желательно, чтобы с парковки нетрудно было перегнать автомобиль в гараж

Делается это обычно под вечер, когда организм устал и внимание рассредоточено. А потому у водителя есть все шансы допустить ошибку даже в самой простой ситуации

В идеале, вы поставите навес перед въездом в гараж, но последний сам иногда расположен не слишком хорошо, а потому не может быть взят за ориентир.

Кроме того, площадка обязана быть достаточно большей, чтобы вместить в себя транспортное средство, иметь хороший подход и не портить уже имеющийся ландшафтный дизайн. Если нашли такой уголок, замечательно.

Если нет, ориентируемся на площадь и возможность без труда припарковать там автомобиль. Красоту можно создать заново или пожить немножко и без нее, а вот возможные трудности с парковкой — это проблема на каждый день.

Материалы для строительства навеса

Материалы для строительства навеса

Выбирая материалы нужно учитывать концепцию приусадебного участка. Постройка должна гармонично вписаться в общую картину.

Следующим критерием выступает количество средств, выделенных на покупку. Можно сделать козырек из имеющихся остатков строительных материалов, а можно закупить специально.

Материалы для каркаса и опор:

1

Металл – широко используется в строительстве. Металлические конструкции требуют минимум строительных навыков. Их возведение доступно новичкам.

Массивная металлическая конструкция

ПЛЮСЫ:

  • Прочность
  • Имея оборудование конструкции легко придать фигурный вид. Нужен для этого трубогиб
  • Металл не впитывает влагу

МИНУСЫ:

  • Подверженность ржавчине
  • Дорогостоящие услуги сварщика

Для защиты конструкции от коррозии, ее нужно покрыть краской. Она наносится на слой грунтовки.

Каркасы из металла и стали сочетают с поликарбонатом и металлопрофилем.

Перед сооружением важно правильно рассчитать нагрузку. Иначе навес под тяжестью снега может деформироваться или совсем обрушится.2. Дерево – материал удобный для обработки

С ним легко работать. К его плюсам относится:

Дерево – материал удобный для обработки. С ним легко работать. К его плюсам относится:

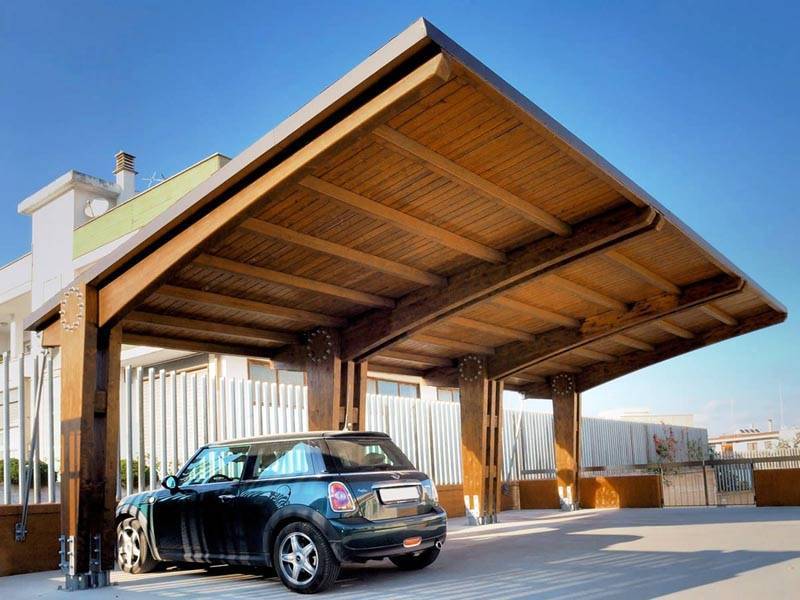

Деревянный навес

ПЛЮСЫ:

  • Доступная цена
  • Экологичность

МИНУСЫ:

  • Поддается гниению
  • Легко воспламеняется
  • Может подвергнуться нападению вредных насекомых
  • Погодные условия могут нанести урон конструкции, так древесина может рассохнуться в сухом климате, или разбухнуть при большой влажности

Деревянный каркас сочетается со всеми доступными материалами. Навес может быть сделан как из него одного, так и в любой доступной комбинации.

Для опор рекомендуется использовать брус 10х10, а обрешетку можно делать из материала меньшего размера. Навес, оборудованный перилами, будет прочнее и надежнее.3

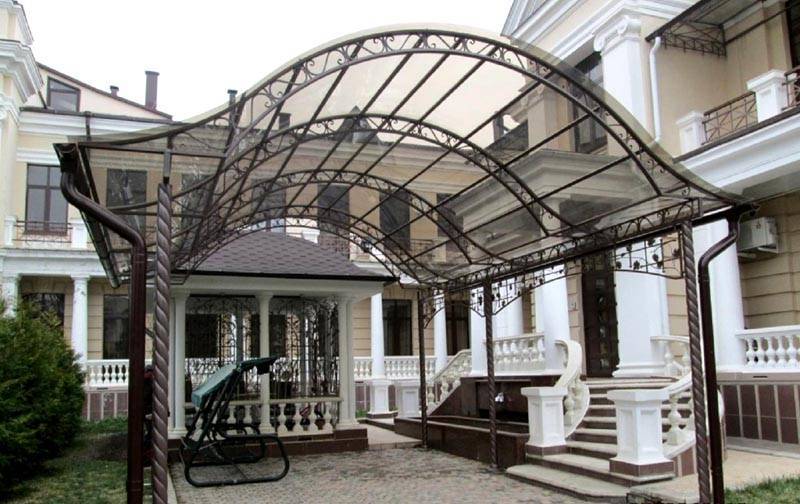

Кованые опоры позволяют создать легкую конструкцию с высокой декоративностью. Изящные детали могут использоваться самостоятельно и как дополнительные детали.

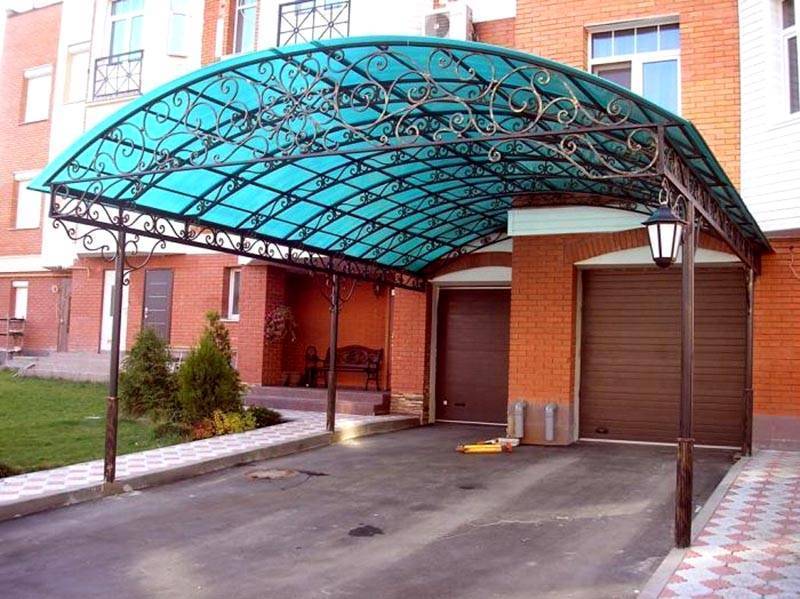

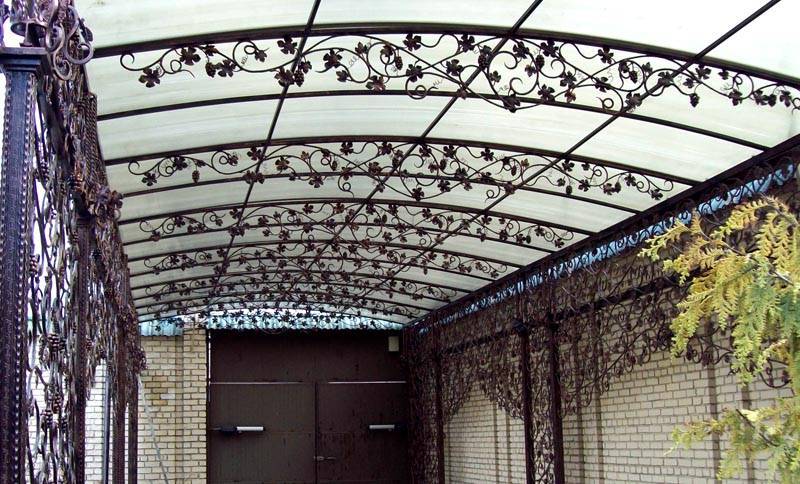

Металлический навес с кованными элементами

ПЛЮСЫ:

  • Долговечность,
  • Изящный внешний вид,
  • Гибкость конструкции – под тяжестью снега она не сломается, максимум немного погнется.

МИНУСЫ:

К минусам кованых изделий относится их высокая стоимость. Она оправдана за счет прочности и декоративности

4

Камень и кирпич используются для фундаментальной конструкции или когда навес нужно вписать в архитектурный ансамбль построек на участке.

Монументальный кирпичный вариант

ПЛЮСЫ:

  • Высокая прочность, так как камень материал вечный. Ему не страшны перепады температур и природные осадки.
  • Каменное сооружение выглядит престижно.

МИНУСЫ:

Натуральный камень стоит дорого. Чтобы снизить уровень затрат основу можно сделать из металла или кирпича, а облицовку из камня.

Крыша у конструкции может быть любая. Для нее используют:

  • Металлочерепицу
  • Шифер
  • Поликарбонат
  • Металлопрофиль и другие материалы

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

Тип крыши и материал настила

От типа крыши зависит выбор кровельного материала и сложность монтажа навеса.

Самыми популярными вариантами являются:

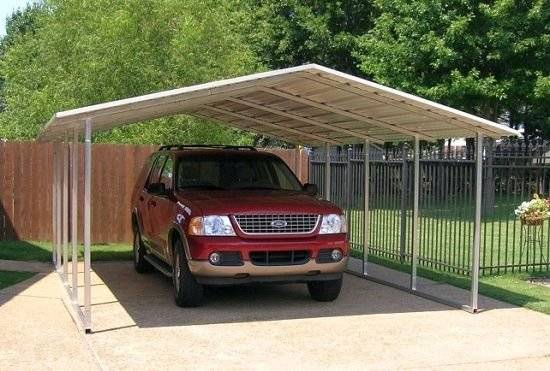

  • Односкатные крыши. Подходят для отдельно стоящих конструкций и навесов, пристроенных к другому объекту. Максимально простой в сооружении вариант.
  • Двухскатные крыши. Используются реже, преимущественно для создания отдельно стоящих навесов, в том числе тентовых мобильных конструкций.
  • Арочные крыши. Удобный вариант для отдельного или пристроенного навеса с металлическим каркасом. Перекрытия арочной формы удобно использовать, при большой величине пролета, но расчет конструкций крыши должен выполнять профессионал.

Двухскатное укрытие для машины

Чтобы соорудить крышу под машину своими руками, можно использовать любой вид кровельного материала. При обустройстве скатной крыши преимущество стоит отдать покрытиям с небольшим весом, при монтаже которых не требуется использовать специализированный инструмент.

В их число входит:

  • профнастил;
  • металлочерепица;
  • шифер;
  • битумная черепица;
  • ондулин;
  • поликарбонат;
  • рубероид;
  • тент.

Выбор материалов для покрытия арочных конструкций не так широк, поскольку следует учитывать не только гибкость, но и возможность крепления к металлическому каркасу.

Арочные навесы чаще всего выполнены с использованием:

  • поликарбоната;
  • рулонного металла (полосы соединяются фальцем).

Проще и быстрее всего соорудить навес для автомобиля своими руками, если крыша представляет собой односкатную конструкцию. При этом минимальный угол наклона ската должен составлять не менее 25 градусов. Оптимальное значение определяется после выбора кровельного материала.

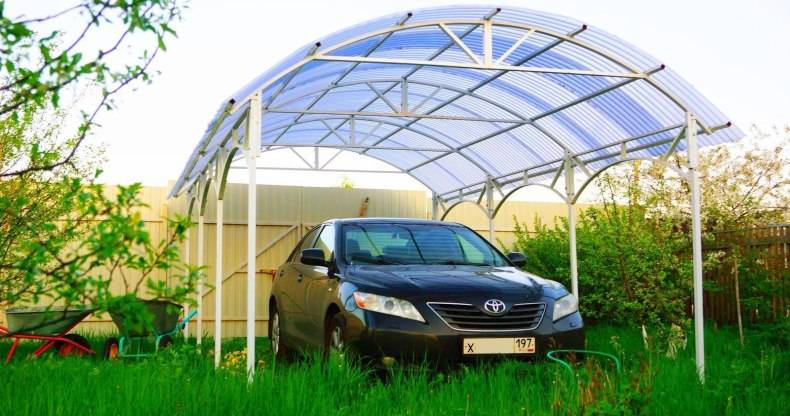

Строительство навеса для машины из поликарбоната

Каркас для автомобильного укрытия делают своими руками из профильной трубы. Сверху его можно накрыть поликарбонатом. Сначала делают основание для площадки. Для него снимают слой почвы толщиной 30 см. По бокам копают ямы для установки опор глубиной от 70 см до 1 м. Дно будущей площадки и ямы под опоры засыпают смесью песка и гравия толщиной 10 см. Его хорошо разравнивают и утрамбовывают. Затем устанавливают деревянную опалубку. Для прочности делают армированный каркас из металлических прутьев диаметром 8-12 мм. Их связывают в виде сетки с размером ячеек 20х20 см. Заливают площадку бетонным раствором.

Важно!Ямы под опорные столбы армируют отдельно. Их заливают бетонным раствором на высоту 20 см

Затем устанавливают трубы для опор и добавляют бетон, заполняя яму до уровня грунта.

После полного застывания бетона приступают к следующим этапам строительства. Опоры в верхней части связывают, крепя на сварку к основанию металлический профиль сечением 4х4 см. Закрепляют вспомогательную обвязку, соблюдая угол 90° к опорам, чтобы получился прямоугольный треугольник.

На сварку крепят ребра жесткости системы стропил. Затем приваривают детали из металлопрофиля под прямым углом к ним на расстоянии от 80 до 120 см. На краю приваривают навес. Металлические элементы зачищают и отмывают растворителем. После полного просушивания их покрывают слоем грунтовки и окрашивают.

На стропила навеса под авто укладывают листы из поликарбоната. Их закрепляют на пресс-гайки, тогда вода не просочится внутрь. При креплении соблюдают интервал от 30 до 40 см. Открытые торцевые срезы поликарбонатных листов заделывают планками. Боковые части навеса закрывают решеткой из деревянных реек или тентом.

Выбор места расположения

Защитная функция навеса очень важна, но также важно место его расположение и совместимость с дизайном сооружения. Если дача, загородный дом, также расположенный в черте города, еще не построены, в таком случае навес устанавливается отдельно от возводимого сооружения. Хорошо пристроить конструкцию к фасаду дома, непосредственно у его стены

Хорошо пристроить конструкцию к фасаду дома, непосредственно у его стены.

Если размер участка позволяет, тогда предпочтение отдается навесу с большей площадью, под которым можно расположить несколько авто. Это отлично решит проблему с родственниками, приехавшими на машине в гости, наличием у семьи нескольких автомобилей. При выборе стороны фасада учитывается ветреная сторона, архитектурные отличия дома, иногда его дизайн не позволяет устанавливать конструкцию с лицевой стороны.

Согласно строительным нормам, дистанция между пристроенным к боковой стене навесом и конечной точкой участка должна составлять более трех метров.

  • https://besedov.ru/stroitelstvo-n/vidy-navesov/
  • https://svoimirykamicentr.ru/naves-svoimi-rukami/
  • https://m-strana.ru/design/krasivye-navesy/
  • https://trubtraid.ru/izdelija-iz-trub/pro-raschjot-navesa-iz-profilnoj-truby.html
  • https://garazhyk.ru/postrojka/naves-dlya-mashiny-iz-profilnoj-truby
  • https://trubaspec.com/montazh-i-remont/kak-sdelat-naves-iz-profilnoy-truby-pravilno-instruktsiya.html
  • https://viascio.ru/uchastok/kak-sdelat-naves-iz-profilnoj-truby-svoimi-rukami
  • https://mastervdome.com/kak-sdelat-naves/
  • https://dizlandshafta.ru/postrojki/navesy/dlya-avtomobilya/
  • https://landshaftdizajn.guru/naves-svoimi-rukami/
  • https://proffstroygroup.ru/pomeshcheniya/naves-dlya-mashiny-svoimi-rukami.html
  • https://ProStroymaterialy.com/navesy-k-domu-obzor-vidov-i-master-klass/

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

  • профтруба
    • для стоек 80*80 14,6 м;
    • для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
  • пескобетон — 3 мешка по 40 кг.
  • щебень — 4 мешка по 25 кг.
  • сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

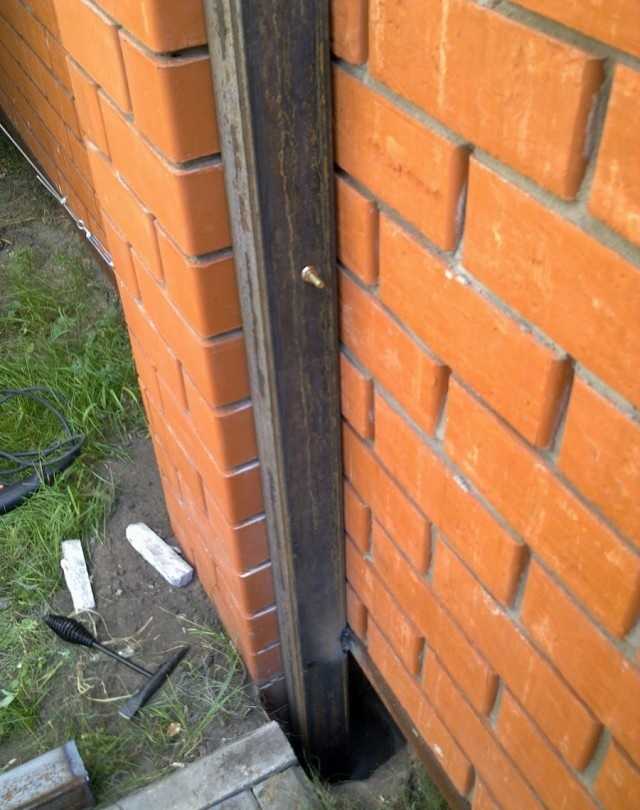

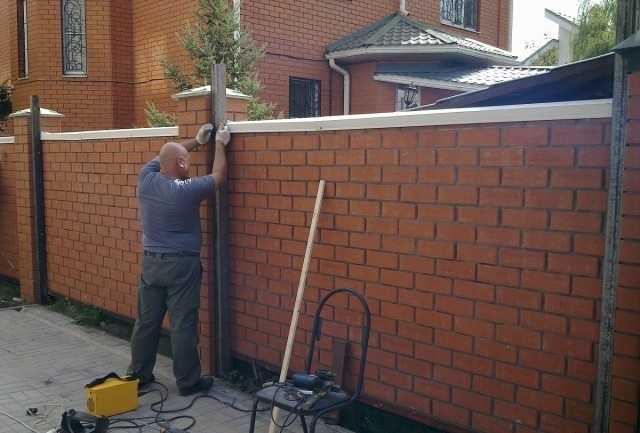

Так крепили столбыСтолбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

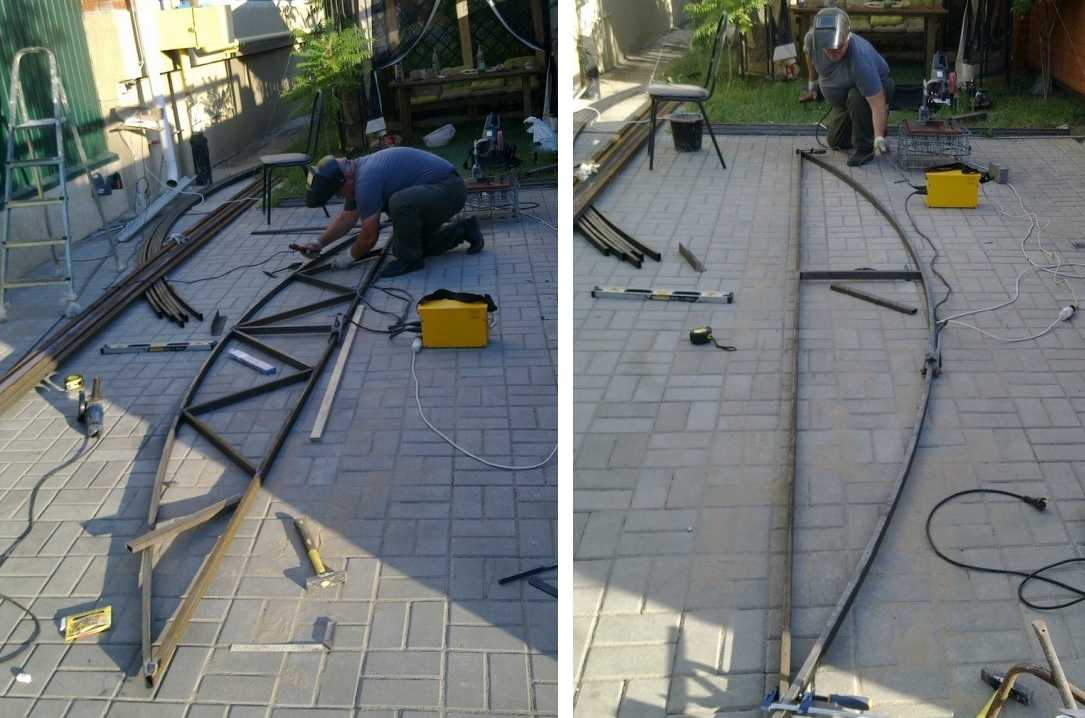

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Исполнение акробатического этюда

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

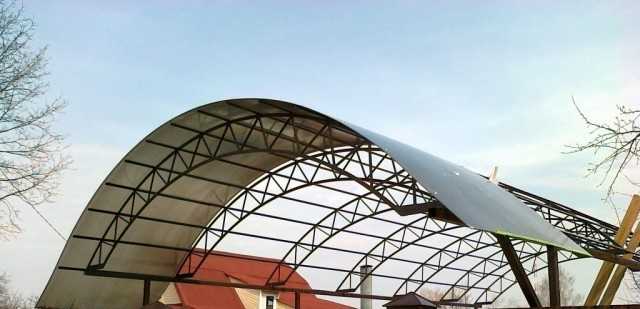

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Список полезных функций

Первое и самое главное достоинство навеса – защита авто от пагубного воздействия окружающей среды. Второй плюс чисто бытовой – владельцу, несомненно, гораздо приятнее садится (выходить) в дождь под укрытием, чем бежать быстро и залезать с мокрыми ногами, одеждой в салон.

Несмотря на то, что специалисты утверждают – «машина в гараже гниет быстрее», влияние атмосферных явлений на кузов не менее худший вариант.

Навес защищает автомобиль от:

  • Дождя, снега. Металлические детали быстрее подвергаются коррозии, а при плохой герметичности вода попадает в салон.
  • Града. Крупные градины способны пробить кузов, побить стекла.
  • Грязи. Пыль, птичий помет.
  • Солнечных лучей. Солнце, особенно жарким летом, способствует выгоранию обивки на сидениях внутри салона и портит покрышки.

Немаловажно и то, что садится или выходить из машины в дождь или снег под навесом гораздо приятнее, чем под открытым небом. Зимой водитель избавляет себя от обязанностей чистить машину от снега, расчищать вокруг нее сугробы после снегопада

Виды навесов для машины

Навесы можно разделить по следующим критериям.

По способу размещения:

  • Конструкция стоит отдельно рядом с домом;
  • Навес опирается на забор или на одну из стен жилища.

По мобильности:

  • Не передвижной;

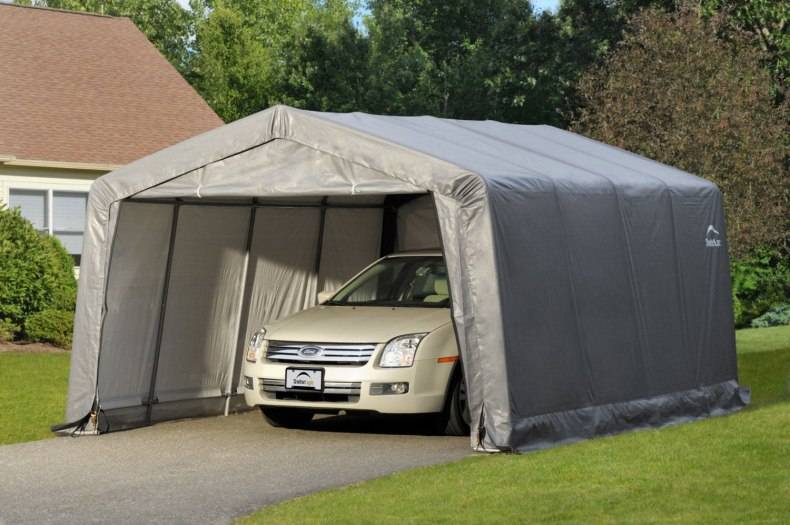

  • Разбираемый навес, состоящий из трубок.

По строительным материалам:

  • Деревянный навес (сравнительно недорогой материал, который красиво смотрится);
  • Металлическая конструкция (для опор нужно брать профильные трубы, так как они отличаются прочностью и долговечностью).

По виду крыши:

  • Односкатная крыша (прочная и надежная конструкция, позволяющая сэкономить на стройматериалах);
  • Двухскатная кровля (она не только красиво смотрится, но и отличается высокой прочностью);
  • Арочная крыша (на ней не задерживается дождевая вода и прекрасный воздухообмен).

По материалу кровли:

  • Профнастил (не ржавеет, если не повредить верхнее покрытие, но во время дождя или града очень сильный шум от него);
  • Металлочерепица (долговечный материал, весит мало, что облегчает работу, устойчива к температурным перепадам, но так же издает сильные звуки во время осадков и задерживает талый снег, если наклон кровли небольшой);
  • Ондулин (отличается долговечностью, легким монтажом, но через какое-то время выцветает, имеет высокую пожарную опасность, а также нагревается на солнце и выделяет запах битума);
  • Поликарбонат (безопасный материал, который нужно аккуратно чистить, чтобы не повредить);

Подготовка материалов

Заехали мы с той банкой кофе в местный лесхоз по дороге, спросить, где можно деревья взять под столбы. Пока мужчины общались по поводу делянок, мне предложили чашку чая из пакетика, т.к. кофе, к сожалению, закончился. А у нас с собой есть, доставая банку, предложила я. Никто не отказался. За время кофепития выяснилось, что есть какие-то специальные добровольные вырубки «лишних» деревьев, которые можно забрать там-то и там-то. И что недалеко есть пилорама, где и «горбыля бесплатно наберёте». Кофе остался в лесхозе…На пилораме мы тоже познакомились с симпатичными пильщиками, которые пообещали нам даже «вторую доску» бесплатно. Так, прикрепив нашей грузовой лошадке багажник, мы за несколько раз перевозили столбы, брусья и доски.

Конструкция навеса

Навес

Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.

С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.

Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.

Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.

Схема навеса

Металлические навесы и почему их выгоднее делать

Принято считать, что металлический навес отличается от поликарбонатного абсолютно всем. На самом деле, нижняя часть у них практически одинаковая. Разница только в толщине стоек, глубине фундамента под опоры и количестве усилений. Поликарбонат очень легкий и особо тяжелых, увесистых деталей не требуется для его крепления и удерживания. Металлический навес с его массивной крышей имеет немного толще опоры и больше усилений (разница во всем 25%). Глубина залегания фундаментного основания до 70 см при диаметре столба бетона в 35 см.

Строение крыши, конечно же, отличается сильно. Теперь у вас нет возможности выгибать шифер или профилированные листы и надо делать коньковую двускатную крышу. Существуют варианты с односкатной крышей – очень дешевые и простые в установке. Принято считать, что односкатные крыши лучше всего делать их профилированных листов, поскольку 1 листа хватает перекрыть весь навес в длину. Прикручиваем 3-4 листа и строительство крыши окончено!

Еще один актуальный вариант перекрытия – гибкая черепица. Ее стоимость намного выше обычной, но на вид она ничем не уступает евро рубероиду. Полимерные материалы имеют очень много преимуществ, в частности – абсолютную коррозионную устойчивость. Аналогично хорош и рубероид. Но цена такого изделия будет от 1200 рублей за квадрат.

Металлические навесы можно украсить ковкой – очень красиво смотрится, хоть и дорого. Ее приваривают сварочным инве ртором, как правило, на верхней обвязке и в углах между опорами и планкой обвязки. Если позволяют финансовые средства, можно украсить фасад коваными изделиями, заделав ими все углы.

Изготавливая навесы для автомобилей из поликарбоната своими руками, вам придется  сделать непростой  выбор — деревянные конструкции не отличаются долговечностью и внешним видом, а металлические сооружения слишком тяжелые. Найти золотую средину не так уж и легко, поэтому проще отталкиваться от бюджета, который можно потратить на сооружение навеса.

Материалы каркасного навеса для автомобиля

Каркас для навеса можно изготовить из разных материалов: дерева, металла, железобетона, кирпича, натурального камня. Главное – чтобы его внешний вид органично вписывался в общий архитектурный ансамбль. Рассмотрим подробнее основные материалы.

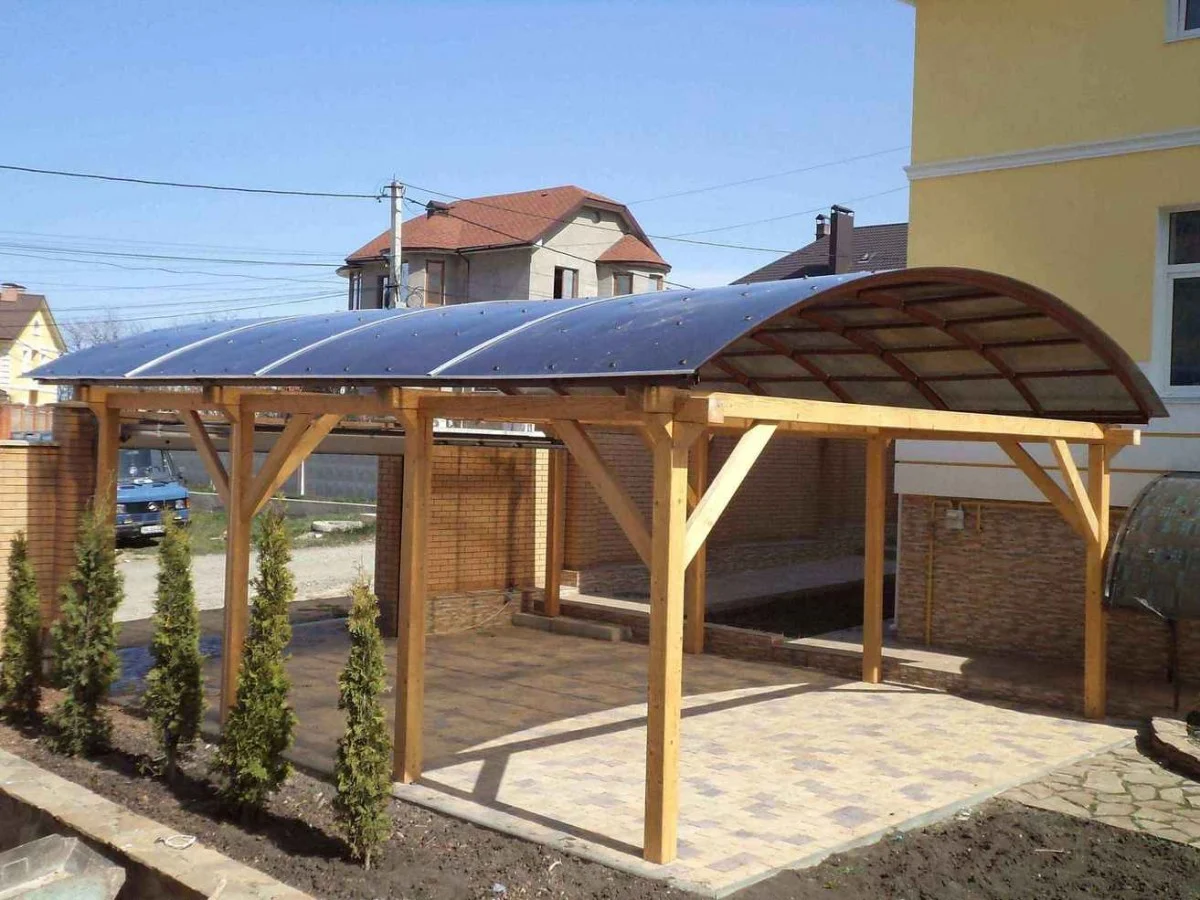

Навесы из дерева

Деревянные каркасы навесов для автомобилей, построенные и правильно обработанные своими руками, простоят на даче не одно десятилетие. Преимущества деревянного каркаса:

Длительный период эксплуатацииПри условии тщательно обработки составами от плесени и насекомых древесина прослужит очень долго. Опоры из дерева нужно защищать от грунтовой влаги с помощью смолы или бетонирования, а наземную часть конструкции необходимо регулярно красить или покрывать лаком.
Простой монтажСборка каркаса из дерева не требует специальных навыков или инструмента. Его установка занимает немного времени и может производиться собственными силами. Нет необходимости составлять сложные чертежи, проекты деревянных каркасов для авто могут быть самыми простыми. Детали каркаса из бруса элементарно распиливаются обычной ручной пилой и обрабатываются рубанком.
Невысокая стоимостьЦена материалов деревянного навеса для машины гораздо ниже, чем стоимость аналогичного комплекта из металлопрофиля. Правда нужно признать, что дерево-дереву рознь. Клееный брус или бревно обойдутся примерно в ту же цену.
ЭстетичностьНавес как пристройка к дому или отдельно стоящая конструкция могут быть оформлены в разных стилях. Искусная резьба, монументальность бревенчатых сооружений и умелая обработка, открывающая естественную красоту материала помогут создать настоящий шедевр.

Для изготовления крытой паковки для дачина деревянном каркасе используют брус сечением 15 на 15 сантиметров. Этого вполне достаточно для прочности. Можно использовать простой бурс, клееный или бревно – все зависит только от бюджета и особенностей проекта. На фото несколько вариантов односкатных и двухскатных конструкций из дерева:

1 из 4

В интернете можно найти множество рекомендаций о том, как установить деревянные столбы так, чтобы строение было прочным и долговечным. Следующий видеосюжет подскажет, как сделать такой навес:

Watch this video on YouTube

Навес для машины из металла

Металлический каркас не так прост в монтаже своими руками, как деревянный. Для его сборки потребуется сварочный аппарат с универсальными электродами. Резать детали нужно болгаркой с диском по металлу. Еще потребуется дрель с алмазными сверлами. Если вы уверенно владеете всеми этими инструментами, то работа не займет много времени.

Преимущества металлического каркаса:

ДолговечностьИзделия из металла отлично подходят для эксплуатации на открытом воздухе. Металл не боится перепада температур, не рассыхается и не трескается, как древесина.
ЭстетичностьПростые металлические конструкции выглядят очень изящными и легкими. Особый шик – использование художественной ковки для парковки на даче. Кованые изделия станут настоящим украшением участка.

Каркасы из металла потребуют профильной трубы диаметром 8 сантиметров для опор и четыре – для обрешетки. Можно использовать в конструкции стальной уголок. Для жесткости каркаса используют железные косынки.

Чертеж металлического каркаса

Галерея фото металлических навесов:

1 из 4

Из металла можно изготовить изящные арочные конструкции. Такая работа потребует дополнительных инструментов и навыков, но овчинка стоит выделки.

Как изготовить металлический навес в этом видео сюжете:

Watch this video on YouTube

Конструктивные особенности

Конструктивно навесы можно подразделить на категории:

  1. Открытый тип. Такое сооружение состоит из опор-стоек и крыши. Все устанавливается над подготовленной площадкой.
  2. Закрытый тип. В этом варианте между стойками монтируются легкие стенки (сбоку и сзади). В качестве материала может использоваться пластик, стекло, органическое стекло, прессованные листы и фанера, гипсокартон, плотная ткань. Такая утяжеленная конструкция требует надежного фундамента.
  3. Условно закрытый тип. По сути, это пергола с установленной сверху кровлей. Вьющиеся растения заплетают стенки, и создается скрытый от глаз уголок.

Типовой навес подразумевает такую конструкцию:

  • фундамент;
  • опорные стойки;
  • каркас крыши;
  • обрешетка
  • кровельное покрытие.

Легкие конструкции могут устанавливаться без фундамента. Для этого стойки устанавливаются в яму глубиной 40-60 см и уплотнятся щебнем. Для стационарных навесов обычно используется столбчатый, бетонный фундамент.

По форме отдельностоящие навесы могут быть таких видов:

  1. Простые, односкатные навесы. Самый простой вариант – 4 столба (причем передние выше задних стоек, что образует нужный угол уклона), рама с обрешеткой и кровельное покрытие.
  2. Двухскатные навесы. На стойках одинаковой высоты монтируется стропильная система, на обрешетку которой укладывается кровельный материал.
  3. Шатер или многоскатные навесы. Крыша состоит их 3-х и более плоскостей треугольной формы со скатом в разные стороны, сходящихся в верхней точке. Ее формирует соответствующий каркас в виде пирамиды.
  4. Купол. Достаточно сложная для самостоятельного изготовления округленная форма. Каркас крыши формируется из дугообразных профилей, соединяющихся в верхней точке.
  5. Арочные навесы. Каркас крыши состоит из ряда дугообразных арок, закрепленных параллельно друг другу. Между ними монтируются продольные укрепляющие элементы. Для прочности каркас может содержать и поперечные связки. Количество опор зависит от длины навеса и может составлять 4-10 стоек, расположенных попарно.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
