Нижнее подключение радиаторов отопления — варианты, схемы, инструкции по монтажу

Плюсы и минусы технологии


Способ подключения выбирают, чтобы обеспечить равномерное нагревание батарей отопления

Оптимальный вариант применения узла для подключения отопительного радиатора с нижним типом подводки – двухтрубная система. Коммуникации исключают тепловые потери, имеют несколько преимуществ:

  • равномерный нагрев верхней и нижней части батарей;
  • легкость последовательного соединения труб;
  • качественный прогрев комнат, который позволяет реализовать только двухтрубный способ;
  • маскировка радиаторных элементов в полу или стенах;
  • быстрый демонтаж и замена элементов;
  • возможность установки трубопровода из полипропилена, меди, PEX, биметалла, алюминия, стали.

К минусам нижнего подвода относятся необходимость доукомплектации каждой батареи воздухоотводчиками, невозможность обустройства при наличии циркуляционного насоса.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Разновидности отопительных систем

Эффективность теплоотдачи отопительного прибора напрямую связана с типом разводки трубопроводов и выбором способа подключения. Для подбора оптимальной схемы нужно разобраться в особенностях каждой разновидности.

Однотрубная

На устройство однотрубной разводки требуется минимум материалов. Именно поэтому такую схему часто используют в многоквартирных домах, но и в индивидуальных постройках она тоже применима.

При однотрубной разводке все отопительные приборы подключают к единственной трубе последовательно. Отопительный контур закольцован на нагревательном оборудовании, поэтому в каждую последующую батарею поступает теплоноситель с меньшей температурой.

Однотрубная схема подключения радиаторов отопления имеет следующие минусы:

  1. Главный недостаток заключается в уменьшении теплоотдачи каждого последующего радиатора, ведь в него поступает теплоноситель с меньшей температурой. Для решения проблемы увеличивают количество секций в батареях по мере удаления от котла.
  2. Еще одним минусом является то, что регулировать теплоотдачу отдельного прибора нельзя, потому что это повлияет на работу всех последующих радиаторов.

Двухтрубная

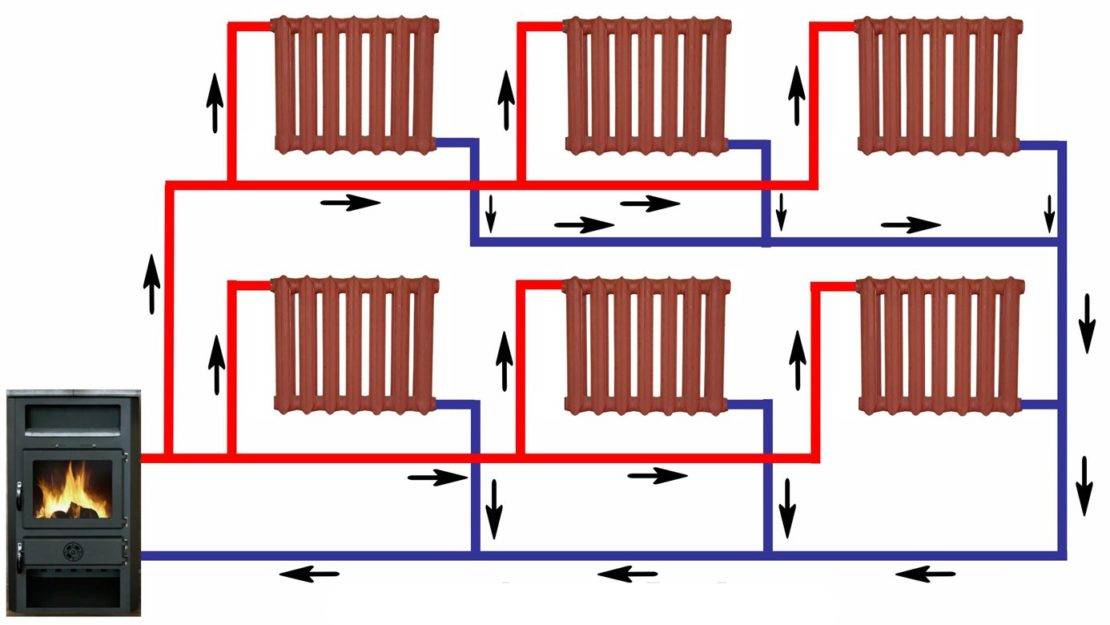

При двухтрубной схеме все радиаторы отопления подключают параллельно, то есть укладывают два трубопровода – подачи и отведения. Каждый отопительный прибор подсоединяют к трубе подачи и отведения. Благодаря этому во все агрегаты отопления поступает теплоноситель с одинаковой температурой.

Если говорить о достоинствах схемы подключения радиаторов отопления, двухтрубная система имеет такие плюсы:

  1. На все батареи отопления можно установить терморегуляторы, чтобы регулировать температуру в отдельном помещении.
  2. Можно отключать приборы без уменьшения теплоотдачи последующих радиаторов.

О специальных радиаторах, рассчитанных на нижнюю схему подключения

Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.

Биметаллические радиаторы Титан (Marek) 500/96 с нижним подключением

Чтобы подключить радиатор своими руками, необходимо подготовить:

  • Г- или Т-образные трубки;
  • строительный уровень;
  • узлы мультифлекс;
  • ФУМ ленту;
  • теплоизоляцию;
  • труборез;
  • гайки в требуемом количестве.

Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.

Подключать радиатор лучше на ранних этапах ремонта

Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.

Плинтус для труб радиаторной разводки

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

  • седельное;
  • одностороннее;
  • диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Крепление приборов: нюансы

Рассмотрим наиболее традиционные варианты крепления обеспечивающего отопления оборудования (радиаторов) с использованием крюков, дюбелей и кронштейнов. Обычно приборы устанавливаются на стенах; чтобы обеспечить фиксацию крюка на вертикальной плоскости, потребуется создать специальное отверстие, вставить сделанный из полимерных материалов дюбель и уже после осуществить вкручивание крепежа. Подобная структура обеспечивает возможность регуляции расстояния от радиатора, обеспечивающего отопление, до поверхности стены — достаточно просто вкрутить либо открутить крюк.

Требующий внимания фактор — понимание распределение нагрузки приборов на крюки. Масса оборудования приходится преимущественно на верхние крепежи, в то время как нижние выполняют функцию фиксации батарей в необходимом положении. Для того, чтобы исключить препятствия к подвешиванию, нижний крепежный элемент лучше расположить на расстоянии примерно в один сантиметров от уровня нижнего выхода отопительного устройства.


В случае с использованием кронштейнов алгоритм будет иным. Прежде, чем приступать к монтажу радиатора, его прокладывают по поверхности стены; отмечаются места, где будут располагаться кронштейны. После радиаторный прибор откладывают в сторону, накладывают кронштейны; отмечаются точки его крепления. В этих местах проделываются отверстия, куда нужно вставить дюбеля. Впоследствии с использованием винтовых элементов происходит фиксация кронштейна. После того, как все крепежные элементы поставлены, прибор монтируется на место.

Установка кронштейнов может осуществляться по-разному. Если в отопительной системе есть циркуляционный насос, радиатор должен располагаться строго горизонтально. В случае с радиаторами, встраиваемыми в системы отопления с естественным давлением рабочего тела (теплоносителя), потребуется сделать уклон в один процент по ходу воды. Если угол будет слишком большим, в процессе эксплуатации вы столкнетесь с застоями.

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Какие радиаторы подойдут

Производители выпускают батареи под нижнее подключение с патрубками выхода и входа внизу. Универсальные модели имеют 4 зазора под магистрали, поэтому врезаются любым способом. На два входа подкидываются отопительные патрубки, остальные скрываются заглушками. Допускается подключать нижним способом радиаторы под боковую врезку. Понадобится специальный монтажный комплект для крепления труб на стену, в нее или под полом.

Фиксация производится снизу на кронштейнах. Элемент должен быть немного наклонен в сторону обратного движения теплоносителя. Таким образом из системы быстро удаляются воздушные пробки.

Классификация систем отопления

Системы отопления классифицируются в зависимости от способа подключения.

Согласно существующим принципам дифференциации, выделяют три структурных вариации:

  • Однотрубная система. Установка предполагает, что тепловой носитель направляется по одной трубе (последовательным образом) в каждый из радиаторов, а после остывания отправляется обратно в котельный резервуар. Подобный тип отопительных систем считается наименее замысловатым с точки зрения установки, часто встречается в жилых зданиях. Однако конструкция имеет и немаловажный минус: каждая последующая батарея получает все более холодный тепловой носитель, отчего помещения могут прогреваться неравномерно и недостаточным образом. Еще один минус — невозможность произвести локальную починку конкретного радиатора: в случае необходимости осуществления ремонта придется произвести отключение всего стояка.
  • Двухтрубная система. Подобные отопительные системы — более замысловатые: тепловой носитель направляется к каждой батарее уже по отдельности (параллельный принцип соединения), по одной трубопроводной конструкции. Оттого обеспечивается равномерный уровень нагрева во всех местах, где было осуществлено подключение оборудования. Вода, температура которой понизилась, направляется в специальную обратную трубу и вновь нагревается в котельном оборудовании. Упрощаются процедуры ремонта, монтажа и демонтажа.
  • Коллекторная система. Наиболее замысловатый тип, который мы не будем анализировать детально: отопительные системы коллекторного типа встречаются крайне редко, а их монтаж и подключение — отдельный вопрос, требующий отдельной статьи. Заниматься монтажом могут исключительно профессионалы, не понаслышке знакомые со всеми тонкостями.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

  1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
  2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
  3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Смотрите это видео на YouTube

  • Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
  • Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
  • Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
  • Поворотом ключа ниппель втягивают в первый секционный блок.
  • Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

  • какая схема системы отопления будет использована (однотрубная или двухтрубная);
  • какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.
  • используется как параллельное, так и последовательное подключение батарей;
  • патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Классификация

На данный момент в продажу поступают три вида радиаторов с нижним подключением:

  1. Типовые, изготовленные из алюминиевого сплава, или биметаллические – секционные, оснащенные конвекционными пластинами. Такие радиаторы относятся к разряду универсальных . Они оборудованы четырьмя каналами для подключения, следовательно, и способов их присоединения к отопительной сети – тоже четыре. Радиаторы данного вида характеризуются невысокой потерей мощности – всего 15% при самом неблагоприятном варианте. Некоторые модели оснащены термостатическим вкладышем, что дает возможность устанавливать термостатическую головку на каждый радиатор.
  2. Панельные: могут иметь гладкую или рифленую поверхность. Схема подключения радиаторов данного вида – напольная или нижняя. В продаже имеются модели с право-или левосторонним расположением соединительной арматуры.
  3. Стальные трубчатые: относятся к разряду наиболее эффективных, поскольку имеют самую большую площадь теплоотдачи. Модели высотой до 2,5 метров предназначены для одностороннего подключения, то есть оба патрубка – входной и выходной – расположены рядом.


Стальной радиатор с нижним подключением

По типу подключения к отопительной сети радиаторы делятся на:

  • односторонние;
  • разносторонние.

В первом случае подвод и отвод располагаются с одной стороны прибора. Верхний служит для подачи теплоносителя, нижний – для его возврата в систему.

Разносторонний способ – когда подвод и отвод осуществляется с противоположных сторон радиатора – является наиболее удачным для индивидуального отопления.

Время когда в квартирах стояли исключительно чугунные радиаторы, прошло. На смену пришли другие материалы. Какой радиатор лучше – медный или алюминиевый: сравнительный обзор и вывод об эффективности.

Руководство по монтажу батарей отопления в квартире своими руками смотрите тут.

Об особенностях монтажа батарей отопления в частном доме вы узнаете из этой статьи.

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

  1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку “бинокля” производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
  2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
  3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

https://youtube.com/watch?v=otVXrHAX2EE

Главные преимущества нижней подводки радиаторов – эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 – 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Общие советы по подключению радиатора

Конструктивно данный прибор представляет собой совершенно простую гидравлическую схему.

После этого устанавливаются сами краны, термостаты и надежно фиксируются специальными ключами.

Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках.

Любая незамерзайка будет хуже циркулировать по системе. Это повлияет на стоимость системы.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными. Лучше следить за тем, чтобы число секций не превышало 12 шт.

Использование схемы диагонального подключения позволяет эффективно использовать довольно длинные приборы. Понятно, что особенности конструкций будут обусловливать и способ размещения радиаторов отопления, который, в свою очередь, будет определять эффективность теплоотдачи. Чтобы расположение радиаторов было правильным, необходимо учитывать следующие требования: расстояние от подоконника до батареи должно составлять мм; между полом и радиатором выдерживается зазор, равный мм; промежуток от стены до отопительного прибора должен быть 20 мм. Основным местом для установки радиаторов является область под окнами. Также, при использовании данной модели, радиаторы подключаются параллельно.

Виды разводки труб

Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать. Недостаток — трубы проходят напрямую через помещения всего этажа и их потребуется достаточно много. При таком варианте нагретая вода поступает по главному стояку вверх, распределяясь далее по остальным стоякам.

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы. При двухтрубной нижней разводке При однотрубной системе с вертикальными стояками в квартирах все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности. Следовательно, если вы купили напольный котел, то его обязательно следует поместить внизу.
Вырезаем проблемную ленинградку

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
