Обратный клапан на вентиляцию: разновидности и монтаж своими руками

Как выбрать обратный клапан для своей вентиляционной системы

Есть несколько критериев отбора для обратного клапана:

• форма сечения воздуховода;
• величина сечения воздуховода;
• материал изделия;
• конструктивное исполнение;
• наличие вентилятора в комплекте;
• производитель;
• стоимость.

По форме сечения воздуховоды бывают квадратные (прямоугольные) или круглые. В зависимости от того, какой он у вас в доме, нужно выбирать и вид обратного клапана. Если даже вентиляционное отверстие закрыто квадратной или прямоугольной решёткой, это ещё ничего не значит. Чтобы оценить, какую форму имеет сам вентиляционный ход, нужно отвинтить решётку и посмотреть, что именно представляет собой пространство за ней. Если она ведёт в вентиляционный короб, то нужно понять, каково его продолжение.

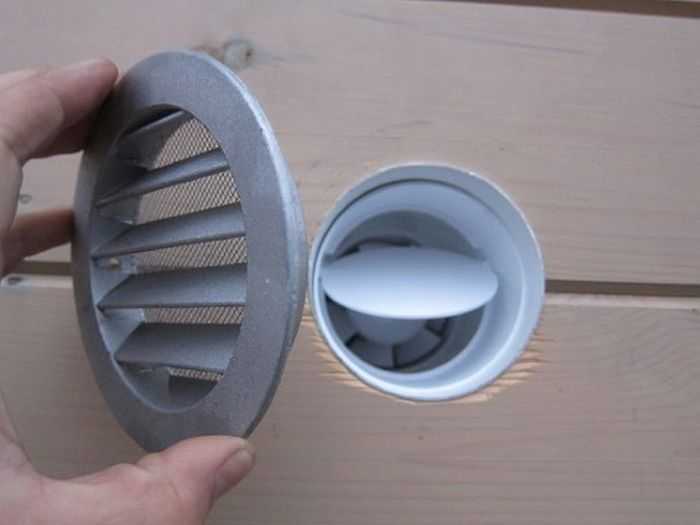

Обратный клапан и решётка для вентиляционной системы

Если из него выходит квадратный воздуховод, то обратный клапан придётся монтировать в него. Тогда потребуется конструкция квадратного сечения. Если же воздуховод круглый, то и клапан обязан иметь такую же форму, чтобы точно сесть в отверстие. Иногда устройство вентиляции бывает таким, что из цилиндрического короба выход сделан в боковой стенке, и он имеет квадратную форму, так что вид самого короба тоже может быть обманчивым, как и у решётки.

Далее нужно измерить габариты этого вентиляционного хода и, сообразуясь с этими измерениями, выбирать готовое изделие для последующего встраивания в конструкцию воздуховода. Кроме этого, нужно ещё правильно выбрать материал, из которого будет изготовлен клапан. Достаточно дешёвые и простые клапаны, имеющие конструкцию «бабочка», часто делаются из оцинкованной стали. Практически все вентиляционные короба в многоквартирных домах выполняются из этого же материала.

Интегрировать такую «бабочку» в систему не составит труда. Конструкция такого клапана проста: на оси находятся полукруглые пластины, которые отжимаются пружиной, когда на них не попадает поток воздуха из вентилятора. Как правило, эта конструкция применяется в круглых воздуховодах. Для квадратных вентиляционных труб чаще используются автоматические жалюзи. В них выполнено несколько подпружиненных пластин, если исполнение такого клапана – вертикальное. В горизонтальных клапанах используются грузы и противовесы.

Если клапан стоит близко к вентиляционной решётки, то можно выбрать пластиковый вариант, так как он меньше шумит. Зато такие конструкции уступают стальным по прочности.

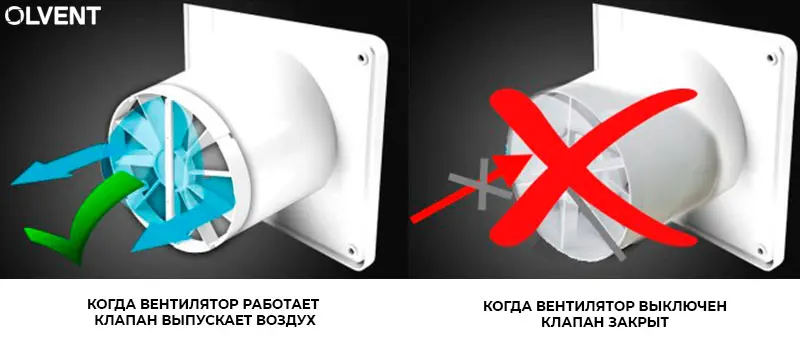

Принцип работы обратного клапана

Конструкция клапана представляет собой защитное устройство для предотвращения появления обратной тяги вентиляции в квартире. Пропуская приток свежего воздуха в нужном направлении, клапан тормозит обратное движение потока.

Главное преимущество конструкции заключается в ее автоматическом срабатывании.

Отсутствие обратного клапана приведет не только к загрязнению помещения отработанным воздухом, попаданию внутрь пыли и насекомых, но и приведет к появлению сквозняков

В системах вентиляции клапан препятствует попаданию воздуха из общего вентканала в отдельные комнаты. Такие конструкции работают в системах, как с естественной, так и с механической тягой.

Подобные ситуации могут возникнуть вследствие появления следующих проблем:

• неправильная установка вытяжной трубы;
• недостаточное поступление свежего воздуха в систему;
• установка принудительной вентиляции в одной из квартир;
• неисправность обратного клапана.

Главным конструктивным элементом обратного клапана является затвор. При правильной установке клапана, затвор должен открываться под давлением воздушного потока только в одном направлении.

При движении воздуха не из комнаты, а внутрь нее, затвор автоматически закрывается.

Правила установки

Вне зависимости от выбранной конфигурации системы необходимо провести правильную планировку места установки клапанов. Следует провести этот этап таким образом, чтобы при любых комбинациях включенных вытяжных систем и вентиляторов обратную тягу удалось заблокировать. От того насколько точно соблюдены все необходимые моменты, зависит напрямую эффективность вентиляции. Как вариант — вытяжной вентилятор с клапаном можно ставить в окно.

При наличии единственного места для забора воздуха в вытяжной системе, выходящего на улицу, достаточно установить один клапан для профилактики обратной тяги. Когда топология отличается большей сложностью, как это бывает при установке нескольких вытяжек, задействуют такие правила:

1. Устанавливают обратный клапан на каждой ветви, которая объединяет магистральный воздуховод и место забора воздуха. Благодаря такой мере поток не перенаправляется в вытяжку, если она не была включена.
2. При выходе из системы вентиляции устанавливается дополнительное устройство. В этом не возникает необходимости, если канал обустроен абсолютно герметично. Но в большинстве случаев добиться этого не удаётся, поэтому вышеуказанная мера считается целесообразной.

Обратный клапан следует устанавливать там, где доступ к нему будет наиболее простым. Это требуется ещё и для того, чтобы можно было своевременно очищать этот элемент от жира и пыли. Уборка является необходимостью, иначе при обратной тяге заслонка не будет закрываться полностью. Некоторые производители устанавливают такой клапан на вытяжку или вентилятор, моделируя воздуховод. Тогда дополнительной защиты создавать не требуется.

Элементы, которые монтируются в шахтах многоквартирных домов, заслуживают особого внимания. В систему общей вентиляции не попадает солнечный свет. Здесь постоянно господствуют положительные температуры. По каналам нередко проходит влажный воздух. Всё это в совокупности способствует созданию благоприятной среды для размножения болезнетворных микробов.

Иногда здесь могут жить грызуны и даже птицы. Качество воздуха, получаемого из таких систем, оставляет желать лучшего, так как управляющая компания не всегда своевременно проводит мероприятия по очистке этих шахт. Даже если санитарная обработка проводится регулярно, по возможности лучше избегать попадания воздуха в квартиру из этой системы.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Дополнительные нюансы установки

Если правильно рассчитать схему вентиляции и точно определить место установки обратного клапана, вытяжная система будет работать без сбоев много лет. Но при самостоятельном монтаже следует знать некоторые дополнительные особенности:

1. Все действия по установке клапана начинают с определения скорости и потока воздуха в шахтной трубе.
2. Клапан, установленный непосредственно в вентиляционное отверстие шахты, препятствует естественному воздухооттоку. Придется продумать другое место для монтажа.
3. Все устройства издают при закрывании громкие звуки. Перемена ветра, усиление тяги – все это создаст дополнительные шумы в помещении.
4. Некоторые конструкции изначально в своем устройстве имеют встроенные клапаны. Если работа некорректна, клапан подлежит удалению перед монтажом подходящего. Два прибора в одной конструкции работать не будут.
5. При установке продумывается возможность обслуживания, замена деталей, чистка – все это должно быть максимально доступно.
6. Препятствием для грызунов и насекомых станет защитная сетка, но она ухудшает циркуляцию воздушных потоков, придется искать компромисс.
7. Систему крепления выбирают в виде хомута или фланца – это оптимальный способ, но существуют и другие.
8. Если приспособление монтируется снаружи здания, клапан выбирают с электрическим подогревом – это оградит от промерзания деталей в зимний период.
9. Не стоит использовать «жидкие гвозди», если впоследствии предстоит демонтаж, сделать это будет крайне сложно.

Разновидности вентиляционных изделий

Для корректной работы устройства при приобретении клапана необходимо научиться разбираться в его характеристиках. Встраиваемые конструкции различаются не только по размерам и применяемому при изготовлении материалу, но и по конструктивному исполнению:

№ п/п

Наименование

Описание и характеристика

Примечание

Фото

1
Мембрана
Заслонка представляет собой гибкий и очень тонкий материал. Под воздействие воздуха мембрана отклоняется, при обратном воздействии плотно прилипает к решетке. Изготавливают из пластика повышенной эластичности

Подходит для вентиляции с малым воздушным напором
При приобретении устройства с мембраной важно изучить мощность воздушного напора в воздуховоде. Если тяга сильная, мембрану укрепляют дополнительными ребрами

2
Бабочка
По виду похож на бабочку

Клапан разделен осью, на него закреплены «крылья». Не рекомендовано устанавливать на воздуховоды, выходящие на улицу (в частном доме) – в морозы заледеневает и перестает работать
Конструкция снабжена пружиной, она вернет «крылья» в изначальное положение и при вертикальной, и при горизонтальной установке
При монтаже важно обратить внимание на мягкость пружины – она должна легко управляться воздушным потоком

3
Решетка
Имеет внешний вид и принцип действия жалюзи, они закрывают вентиляционный люк. Подходит для применения в частных домах, не заледеневает, служит препятствием для насекомых и грызунов
Есть возможность закрывать жалюзи механически в принудительном порядке для сохранения тепла в помещении

4
Лепестки
Похож на «бабочку», но имеет фиксированную жесткую, не преломляющуюся форму заслонки
Поворотный механизм при воздушном напоре заслонка поворачивается на 90°, при отсутствии воздуха возвращается в исходное состояние

Дополнительно обратновозвратные клапаны классифицируют по следующим типам:

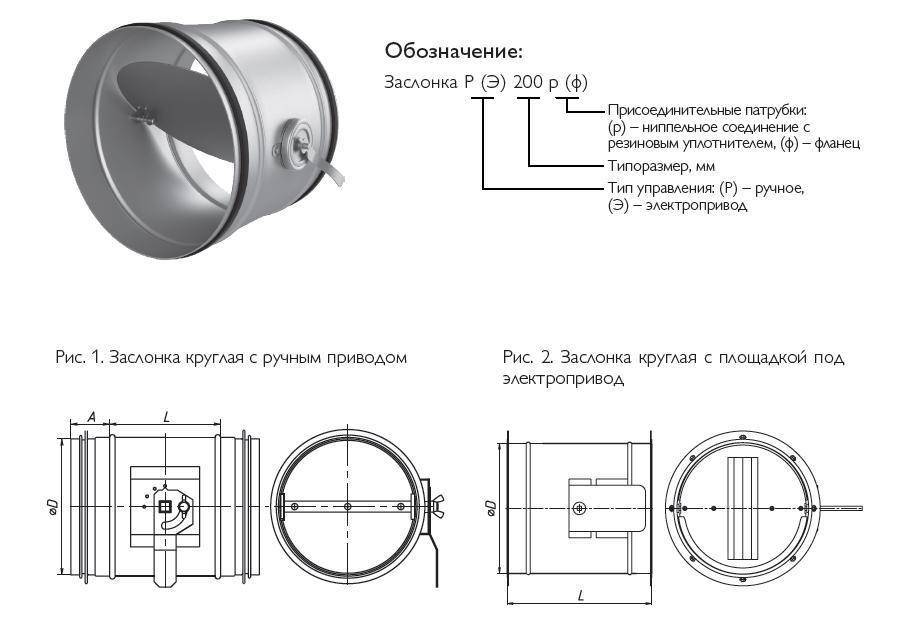

1. С ручным открыванием. С помощью имеющегося рычага заслонку открывают/закрывают вручную. Минусы – плохая герметичность, требуется постоянное вмешательство человека.
2. Работающие от электропривода. Открываются при включении вытяжки (вентилятора). Минус – не используется при естественном воздухоотводе, только в принудительном порядке.
3. Механические. Работают от естественного движения воздушного потока. Возможна установка и в природную вентиляцию, и в совокупности с вентилятором, и на вытяжку.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

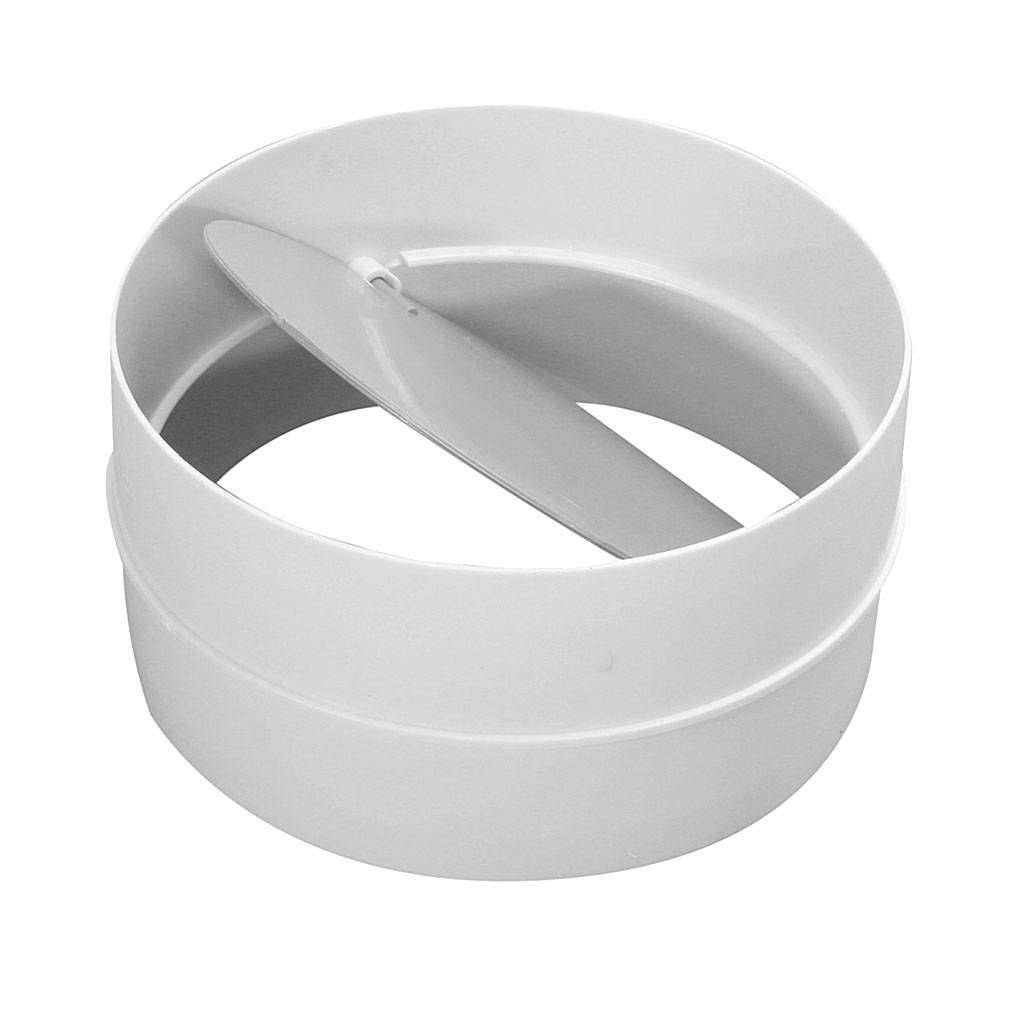

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

• вывести лишнюю влажность и запахи на улицу;
• создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

• сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
• уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Разновидности обратных клапанов

Так как вытяжки применяются в каждом доме, их оснащение обратным клапаном обязательно. Различаются устройства не только по материалу изготовления, но и по конструкции, форме, способу открывания.

По материалу изготовления

Разновидности обратных клапанов по материалу изготовления

Обратный клапан для вентиляции на кухне или в ванной изготавливается из силикона, пластика, оцинкованной стали. Эти материалы обладают такими особенностями:

• Пластик. Не поддается ржавлению и коррозии, быстро устанавливается. Для него характерен длительный срок эксплуатации, небольшая цена. Недостатком такого клапана является низкая механическая прочность и слабая устойчивость к воздействию низкой температуры.
• Нержавейка. Устойчива к воздействию холодного воздуха, прочная, имеет большой эксплуатационный ресурс. Устанавливать стальной клапан нужно, если применяется мощная вытяжка, обеспечивающая высокое воздушное давление.
• Силикон. Обычно он уже встроен в покупной вытяжной вентилятор. Элемент представляет собой тонкую пленку, закрепленную на задней части устройства. Так как силиконовая заглушка не закрывает вентилятор полностью, она не подходит для больших нагрузок.

В бытовых условиях отлично будет работать пластиковое изделие. Кроме того, за ним легко ухаживать.

По способу открывания

По способу открывания изделие бывает ручным, механическим и с электроприводом. Первый вид предусматривает наличие специального рычага, посредством которого заслонка открывается и закрывается. Недостатком изделия является неполная герметичность, а также неудобство эксплуатации.

Обратные клапаны на вентиляцию с электроприводом включаются вместе с вытяжным вентилятором. Их можно ставить, если вентиляция принудительная, а естественная циркуляция отсутствует.

По конструкции и форме

Клапаны на вытяжку в кухне или ванной бывают разными по форме, все зависит от вентиляционной трубы. Для бытовых нужд используются круглые модели, диаметром от 100 мм. Промышленные варианты могут достигать сечения в 100 см. На высокопроизводительные воздуховоды чаще устанавливаются прямоугольные.

По конструкции выделяются такие изделия:

• Одностворчатые (гравитационные). Воздушный поток давит на створку клапана и открывает его. При наличии обратной тяги пластинка закрывается под воздействием собственного веса. Такое изделие надежное и простое. Устанавливать его можно даже при наличии естественной системы вентиляции. Конструкция имеет 2 исполнения: смещение положения оси происходит относительно середины сечения канала воздуховода или внутри устройства находится противовес.
• Двустворчатые пружинные. Оснащены двумя шторками, которые открываются при давлении воздуха и захлопываются под воздействием пружин. Монтаж такого изделия возможен под любым углом. Хорошая функциональность обеспечивается только при наличии принудительной системы вентиляции.
• В виде жалюзи. Изделие имеет гравитационный тип действия и оснащается несколькими створками. Устройство компактное, поставить его можно только на отверстие для естественной вентиляции или на всю решетку. Чаще используется для уличных частей воздуховода.
• Мембранные. В этом случае используется гибкая пластина, положение которой меняется под воздействием воздушного потока. Так как обратная тяга может деформировать мембрану, ее нужно оснастить дополнительными ребрами жесткости.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Инструкция по установке

Чтобы установить обратный клапан для вентиляции своими руками, вам понадобятся:

• электродрель;
• силиконовый герметик.
• шпильки с помощью винтов;
• сам клапан;
• дырокол;

Правильная последовательность работ:

• подключена проводка;
• установлена декоративная крышка.
• Просверлите отверстия для шпилек с помощью электродрели или перфоратора;
• Вентилятор, если он есть, удаляется;
• Проверяется весь комплект (список приводится на вкладыше в упаковку), хотя лучше это сделать в момент покупки;
• Вентилятор вставляется в воздуховод и фиксируется саморезами;
• На стене делается разметка для крепежа;
• Просверлите в стене отверстие для электропроводки. Воздуховод можно заменить пластиковым коробом или ретро-проводкой, которая, с одной стороны, выглядит эффектно, с другой – дорогостоящая, а проводка прокладывается непосредственно в стене;
• будет установлен новый вентилятор;
• соединение между вентилятором и стеной уплотняется силиконовым герметиком (в некоторых комплектах для этой цели предусмотрен резиновый герметик);
• тестируется вся система;
• сначала устанавливается решетка на входе вентилятора, затем обратный клапан на вентиляторе. Если она гравитационная, проверяется горизонт оси демпфера – при отклонении лепестки не могут закрыться;
• проверяется работа вентилятора;

В случае установки заслонок в местах всасывания при естественной тяге инструкция не требуется. Там все очень просто. Ход работы описан в инструкции, напечатанной на вкладыше.

Схема установки клапана для естественной тяги (чешуйчатый) и принудительной тяги (бабочка).

Виды механических клапанов

Существует несколько разновидностей таких конструкций. Есть такие, которые предназначены для использования с вентиляционными решётками, а также с вентиляторами. Закрывающий механизм может использовать не только заслонку, но и клапан-бабочку или жалюзи.

другие виды обратного клапана

Одностворчатый гравитационного действия

В этом случае используется отрезок трубы. Внутри него на стержне закреплена пластина, которая может вращаться. Устройство установлено таким образом, что под действием гравитационных сил створка закрывает отверстие. При движении воздуха в нужную сторону створка будет приоткрываться, обеспечивая правильную работу вентиляции.

Открывание и закрывание отверстия обеспечивают двумя способами: при помощи смещения положения стержня к краю отверстия или при помощи использования грузика.

Двустворчатый с использованием пружин

Клапаны типа «бабочка» представляют собой два полукруга из металла или пластика. Они прикреплены к стержню, проходящему в центре трубы. Если ветер дует в нужном направлении, то они складываются, в противоположном случае распрямляются, закрывая отверстие.

Жалюзи на вентиляционную решетку

Такой обратный клапан на воздуховод по виду напоминает жалюзи. Здесь используются узкие полоски, которые под действием гравитации опускаются и закрывают отверстие. Для каждой полоски имеется отдельное прямоугольное отверстие.

При правильном движении воздуха они приподнимаются и пропускают воздух. При противоположном — опускаются и закрывают отверстие.

Гибкая мембрана

Использование мембраны из гибкого материала даёт возможность открывать и закрывать отверстия без использования её поворота. Под воздействием движения воздуха в правильном направлении лепестки будут отгибаться, пропуская поток, при встречном — закроют отверстие.
