Отопительно варочные печи своими руками: выкладываем печь по инструкции из кирпича

Простейшая кухонная печь из кирпича

Рис. 24. Простейшая кухонная печь.
А. Задвижка Б. Искрогасительный зуб В. Плита Г. Топка Д. Плита Е. Боковой разрез Ж. Разрез спереди

Характерные особенности:

а) очень низкая высота топки — всего 21 см (если кому-то этот размер не понравится, высоту топки можно поднять, но в таком случае дров для приготовления пищи понадобится в два-три раза больше). В качестве дров в печи с подобной высотой топки лучше всего использовать старый штакетник и ненужные остатки пиломатериала. Двух-трех старых штакетин будет вполне достаточно для приготовления полноценного обеда в летний период на семью из шести человек. Впрочем, в наше время, когда большинство сельских жителей пользуется для готовки газом или электричеством, печь такой высоты вряд ли найдет своего массового пользователя;

б) наличие искрогасительного зуба и отсутствие всего лишнего.

Кирпичная печь с варочной плитой

Особенностью этого вида кирпичных печей выступает огромное количество проектов предназначенных для постройки в жилых помещениях. Основными критериями выбора проекта выступает тепловая мощность — способность прибора обеспечить обогрев всего помещения и возможность приготовления горячей пищи. Тепловая мощность прибора подбирается в соответствии с площадью здания, в котором она будет устанавливаться. А набор функциональных качеств подбирается в зависимости от пожеланий заказчика.

Так для приготовления простых блюд, не требующих большой тепловой обработки, применяется варочная плита из сплошной чугунной плиты толщиной 8-10 мм. Для быстрого приготовления используется варочная плита с конфоркой из концентрических чугунных колец. Для одновременного приготовления нескольких блюд устанавливается варочная плита с двумя конфорками разного размера. Ну а для приготовления нескольких блюд одновременно или для готовки на большую семью варочная поверхность делается составной — из нескольких варочных плит.

Отопительно варочные печи из кирпича могут дополняться и другими элементами, повышающими уровень комфорта. Так, для большого дома это может бить дополнительно установленная лежанка, сушилка и духовка. Для двухэтажных домов подойдет двухэтажная печь или печь-камин с дверкой из жаростойкого стекла.

При выборе отопительно-варочной печи стоит обратить внимание на следующие моменты, влияющие на технические характеристики:

  • Реальные размеры постройки – от этого зависит, сможет ли печка поместиться в помещении, и будут ли выполнены все противопожарные правила в здании;
  • Расположение устройства – необходимо помнить, что некоторые проекты сконструированы таким образом, что основная теплоотдача приходится на боковые или на заднюю стенку. Именно от этого и будет зависеть ориентация устройства относительно стен комнат здания.
  • Форма печи. От этого параметра зависит насколько рационально будет использовано внутреннее пространство здания. Печи по своей форме могут быть прямоугольными, квадратными, Т-образными и даже скругленными.

Продуманная ечь 19 века

Отопительная печь, схема которой изображена на рисунке

Рис. 17. Схема одной из наиболее продуманных технически печей 19 века
А. Задвижка общей тяги Б. Первый подъемный колодец В. Параллельные колодцы Г. Прочистная дверка Д. Подсос прямой тяги Е. Топочная дверка Ж. Колосники К. Поддувальная дверка Л. Под топки М. Камера догорания

>Эта печь может быть легко переделана в варочно-отопительную, если топку вынести в бок печи, соответственно оборудовав ее кухонной плитой, и опустить дно дымовых каналов на уровень пола.

Особенностью этой печи, разработанной, очевидно, В. А. Строгановым, является наличие: а) камеры догорания; б) технически грамотного распределения направления и расположения каналов, позволяющих добиться равномерного прогрева всей площади дымовых колодцев печи; в) калиброванного отверстия подсоса прямой тяги; г) всего одной прочистной дверки, позволяющей легко и просто прочистить все колодцы; при необходимости через нее можно избавиться от опрокидывания тяги в печи; д) колосников и пода топки печи, которые устроены под продуманными наклонами, способствующими более эффективному сгоранию остатков топлива, чем в печах,имеющих строго горизонтальное расположение колосниковой решетки и пода топки печи. Печь при таком расположении дымоходов будет равномерно прогреваться по всей своей теплоотдающей площади. Тяга в таких печах всегда хорошая.

4. Отопительная печь с горизонтальными дымовыми колодцами (рис. 18) хороша тем, что не требует строгой и четкой фиксированной разметки на выход дымовой трубы. В дореволюционные времена такую разметку мог делать только старший печной мастер. Разметка фундамента и закладка первого ряда никогда не доверялась подмастерьям. И вовсе не потому, что это было «делом чести». Причиной такой строжайшей субординации была отнюдь не формальность, а именно возможность совершения фатальной ошибки.

Куда можно поставить

Агрегат грубка достаточно компактный, что позволяет проводить сборку практически в любом помещении.

Но желательно возводить печь внутри нежилой комнаты, чтобы исключить вероятность отравления газами или задымления.

Так как наличие варочной плиты предполагает процесс готовки пищи, то лучше всего расположить печку на кухне.

Грубка на дровах, сделанная своими руками из кирпича, с возможностью варки или жарки еды – это отличный выбор для загородного дома или дачи, куда люди приезжают не на долго. Внутри дома будет тело и не нужно дополнительно устанавливать плиту, проводить к ней газ или электричество.

Пошаговый процесс укладки печи показан в следующем видео:

Средняя оценка 0 оценок более 0 Поделиться ссылкойКомментарии Михаил2001 13:36

Для чего нужна порядовка печи

На первый взгляд вполне можно обойтись и без нее, а также даже и без чертежей. Ведь все ясно и так. Но на самом деле не все так просто.

Дымовые газы в печи движутся не по прямой, а делают несколько разворотов по вертикали или горизонтали. И при этом нужно не только добиться максимальной площади контакта газов с поверхностями для наиболее полной отдачи тепла, но и учитывать аэродинамику, у печи должна быть хорошая тяга.

Дымовые газы в печи перемещаются не по прямой

Конечно, можно пользоваться чертежами, но на них не показаны виды перевязки и положения отдельных кирпичей. Поэтому больше пользуются порядовками. Раньше они даже передавались от мастера к ученику как большой секрет, ведь хорошую печь сделать трудно.

Тем более  по порядовке выполнять кладку проще. Очень похоже на то, как гитаристы записывают партию гитары не только нотами, но и табулатурой где точно обозначено какую струну и на каком ладу нужно прижимать.

Теперь разберем конкретные примеры наиболее распространенных печей и их порядовки.

Мал, да удал (простая варочная печь)

Исключительно для кулинарных целей, тоже на даче или в летней кухне, предназначена следующая конструкция, см. рис. ниже, простая варочная печь:

  1. дверца топки;
  2. поддувальная дверца;
  3. дверца духовки;
  4. водогрейный бачок;
  5. прочистка.

Простая варочная печь

На вид – не что иное, как хорошо известная кухонная плита, но выполнена по принципу шведки, только без лабиринта каналов; летом они все равно бездействуют. Построив «грубу» по-шведски, мы получаем:

  • Хотя это кирпичная печь, самих кирпичей на нее уйдет менее 250 с учетом любительского боя и нагрузка на пол далеко не достигнет допустимых по СНиП 250 кг/кв. м. Т.е., эту печку можно строить прямо в существующем жилом помещении. Только огнеупорную подстилку придется перевернуть: на пол положить войлок, на него сталь и уже на стальном листе строить. Асбест или базальтовый картон не годятся, у них не будет сцепления с полом и сталью, и печка может «поехать»!
  • Духовка разогревается не хуже, чем в шведке и в ней можно печь хлеб.
  • Вместо водогрейного бачка можно поставить тот же U- или W- теплообменный регистр, а на чердаке – накопительный бак ГВС с теплоизоляцией. Тогда горячей воды хватит не только на мытье посуды и рук, но и для душа.
  • От шведки достался боковой выход в дымоход, т.е. не нужно бить перекрытие под трубу.
  • Жаровая часть печки полностью шведская и выдерживает довольно интенсивную топку. В небольшом доме или на даче хозяйственно-коммерческого назначения, обитаемой с весны до осени, к печи можно пристроить отопительный щиток.

Разновидности кирпичных печей

Для вытяжки дыма используют кирпичные или стальные трубы

При выборе модели печи для дома из кирпича с плитой учитывают потребность в готовке и отоплении. На даче больше нужна только плитка для варки, если владелец не живет там круглый год. В доме определяют площадь, которую можно выделить под печь, от этого зависит величина строения.

Учитывают возможность установки печной трубы, способ вывода ее на улицу, вариант прохода сквозь перекрытие. Если дом только в проекте, фундамент для печи предусматривают заранее.

Распространенные виды кирпичных очагов для дома:

  • конструкция по шведской технологии;
  • малая печка для варки;
  • печь Кузнецова.

Для маленькой кухни подходит малогабаритная конструкция. Высота камина или печки с плиткой зависит от помещения и модели.

Шведская печь

Шведская печь

Вариант отличается эффективностью расходования топлива и быстрым нагревом. Используется в небольших домах круглогодичного жительства, или ставится для дополнительного обогрева дальних комнат. Особенность строения позволяет обогревать поверхность пола рядом с конструкцией. В шведку можно вставить котел для организации контура ГВС.

Строение имеет канальную систему, но также снабжено нишами, которые работают по типу колпаков. Сначала прогревается нижняя ниша, затем просторная верхняя полость. Для повышения температуры используют первый, второй и последний жар. Из топки горячий дым поступает вниз, а вместо дымохода под духовкой сооружают переток. Если дрова перегорели, нужно перевести задвижку в закрытое положение.

Малая варочная печка

Малая варочная печь

В малогабаритную печь для отопления встраивают нишу, где располагают варочную плоскость. Во вторую нишу помещают духовку или емкость для подогрева воды. Печь-плита из кирпича используется для сушки продуктов, одежды.

В строении предусматривают отделения:

  • топки;
  • двух функциональных ниш;
  • дымовых каналов;
  • поддувала;
  • отверстий для обслуживания дымовых каналов и трубы.

Дверки для топки, задвижки, уголки для обрамления используют заводского изготовления, а духовку и нагревательный водяной бак сваривают из металлического листа. Малютку-печь размером 0,64 х 0,51 или 0,89 х 0,51 м можно располагать в углу или по центру кухни. Для отопления смежных комнат такую конструкцию ставят в стенном проеме. Очаг размещают на сплошном бетонном или столбчатом фундаменте.

Печи Кузнецова

Печь Кузнецова

Такие печи носят название колпаковых из-за присутствия в конструкции пустот для сбора горячего дыма. Есть печь с духовкой из кирпича, туда встраивают плитку для готовки, лежанку. Разработаны варианты с одной полостью или строят двухколпаковые печи. Ограниченные полости имеют определенную форму, играют роль разделителей тепла.

Горячий воздух попадает в колпак, задерживается на некоторое время, передает энергию стенкам печи. Используется принцип свободного перераспределения газов, при этом охлажденные потоки опускаются и по короткому каналу подаются во второй колпак. Там дым отдает остатки тепла и по системе трубопроводов выводится наружу.

Выкладываем фундамент

Под печь с варочной рекомендуется возводить монолитный фундамент одним из двух методов:

  • Заливка – в подготовленный котлован заливается раствор, который усиливается бутом или армирующей сеткой
  • Кладка – в котлован укладываются керамические кирпичи или железобетонные блоки

Если сравнивать оба варианта между собой, первый будет не только лучше, но и экономически выгоднее. Однако возводить на нем печку можно лишь спустя 1.5-3 недели. Ни в коем случае нельзя делать перевязку между ним и основанием дома.

Строить фундамент под отопительно-варочные печи своими руками рекомендуется согласно следующей инструкции:

  1. Вначале нужно выкопать котлован, линейные размеры которого будут на 15-25 см больше предполагаемой печи. Заглубление должно составлять 0.7-1 м
  2. На дно засыпается и плотно утрамбовывается подушка из сухого просеянного песка толщиной 10-15 см
  3. Затем закладывается 20 см слой щебня крупной фракции, для экономии перемешанный его с боем кирпичей и камней. Присыпав чуть песком, поверх вновь делается фильтрующая щебенчатая подушка толщиной 10 см и накрывается гидроизоляцией (чаще используют рубероид)
  4. Далее нужно соорудить опалубку, оставив между ней и краем котлована 5-10 см для ее последующего демонтажа
  5. На дно льют бетонную смесь слоем около 5 см, на которую устанавливают армирующий каркас
  6. Заливая небольшими порциями по 10-15 см, смесь трамбуют с целью удаления скопившихся внутри пузырьков. Добравшись до крайней отметки, фундамент оставляют застывать

Что следует учитывать при выборе места для печки

Проектирование дома

Первое и непреложное требование при выборе местоположения печи – это полное проектирование дома. То есть расположение печи в доме должно быть запланировано одновременно со стенами. В этом случае не получится так, что в одной комнате будет невыносимо жарко, а в другой будет лютовать мороз. Да и фундамент под неё заливать намного легче до того, как будут уложены полы.

Но есть и другие правила, которых следует придерживаться.

Фундамент под печь ни в коем случае не должен быть соединён с общим фундаментом. Дом со временем обязательно даст усадку и самое маленькое, что случится – это печка покроется трещинами, из которых будут постоянно виться струйки дыма, делая нахождение в помещении невозможным и даже опасным. Ну, а максимум она просто перекосится и потребуется очень большой ремонт. Место должно быть подобрано таким образом, чтобы дымоход находился в непосредственной близости от внутренней капитальной стены. Будет возможность опереть трубу на потолочную балку

Обязательно принять во внимание планировку дома. Число комнат и окон

Необходимость отапливать второй этаж, если он есть. И материал, из которого построен дом. Далее рассчитывается примерная теплопотеря всего строения. Отсюда вычисляется теплоотдача всех поверхностей печки. Конструкция самой печи тоже должна быть продумана заранее. Ну и последнее. Если дом будет слишком большой и одним отопительным прибором не обойтись, следует рассчитать, сколько вообще печек нужно будет поставить и в какие места.

Многолетний и даже многовековой опыт показывает, что строить слишком большое количество дымоходов – значит, расходовать повышенное количество дров. Не стоит делать для каждой комнаты отдельную печку. Идеальное расположение потому так и называется, что при минимуме места, отапливается как можно большая площадь.

И ещё один немаловажный факт

Печка, неважно каким видом топлива она топится – прибор, вокруг которого всегда скапливается какое-то количество мусора, грязи, золы, сажи и прочих пачкающихся субстанций. Поэтому отверстие топки лучше делать в помещении, которое ближе всего располагается к входной двери

Тогда не придётся таскать через весь дом дрова, вёдра и пакеты с золой. Поверьте, после этих вояжей в комнатах обязательно придётся проводить уборку.

Виды кухонных печей на дровах

Плиты на дровах по материалу изготовления делятся на чугунные и стальные, а по расположению в помещении – на встроенные, угловые и отдельностоящие. Размер их может быть самым разным, как и мощность, варьируемая от 6 кВт до 30 кВт. Некоторые модели выполняют, в основном, функцию варочной панели, другие – позволяют не только готовить пищу, но и отапливать помещение, часто совмещая эту работу с подогревом воды для санитарных нужд.

Самые миниатюрные варианты дровяных кухонных печей – узкие и высокие печи-камины, с духовым шкафом в верхней части корпуса, что облегчает их установку в совсем небольших помещениях. Габаритные домашние плиты на дровах могут объединять мощный камин с куполообразной духовкой, в которой удобно печь традиционный деревенский хлеб, поэтому устанавливаются они либо в просторных кухнях, либо в патио или саду.

Преимущества и недостатки

Кирпичные виды отопительных печей различаются по толщине стенок обогревающего устройства:

  • тонкостенные (голландка) — стенка ложится в 1/4 кирпича (6,5 см). Конструкция быстро нагревает помещение, но практически не сохраняет тепло. Выгодна, как печь для дачи, где хозяева зимой не проживают, а приезжают на короткий период;
  • толстостенные (русская печь) — толщина стенки — 12-25 см (1/2 −1 кирпич). Агрегат долго протапливается, а тепло поддерживается дольше суток. Недостаток постройки — требуется много дров на зиму;
  • комбинированные конструкции, у которых топку выкладывают с толстыми стенами, а дымоход — в 1/4 кирпича.

Установка конструкции

На устроенный фундамент укладывается гидроизоляционный материал

Важно, чтобы кладка была идеально ровной, иначе конструкция будет неустойчива. Порядовая кладка представлена в таблице:

РядВыполняемые работы
1Укладывается кирпич, который должен закрыть всю поверхность ряда
2Сплошной, со стороны расположения камина крепят металлические арматурины, к которым приваривается каминная решетка
3Отводится место под поддувало
4Устанавливается поддувальная дверца
5Проводится установка духовки в кирпичную печь, укладывается решетка колосника
6Формируется топочная часть шамотным кирпичом
7Устанавливается дверка топки, после чего перекрывается первый канал, чтобы он стал в 3 раза меньше
8—9Кладутся аналогично седьмому
10Аккуратно выкладывается огнеупорный кирпич
Для формирования варочной панели перекрывается дверца топочного отделения
11Укладывается варочная панель и рамка для заслонки варочного отделения

https://youtube.com/watch?v=VMw38p4rWVs

Всего формируется 33 ряда, после установки варочной поверхности приступают к перекрытию топочной двери, чтобы газы не проникали внутрь помещения. Далее, выстраивается дымоход, конструкция выводится между балками на крышу, а потом уже и на улицу. Когда печь с варочной панелью будет полностью готова, по желанию можно облицевать ее специальной жаропрочной краской или лаком. Если конструкция выложена строго по схеме, с соблюдением всех правил и этапов, получится надежная, многофункциональная варочно-отопительная система.

Кладка печи с духовкой и плитой своими руками: основные этапы

После создания чертежей можно приступать к основной работе. Кладка требует определенных навыков и знаний. Лучше доверить работу опытному печнику.

Этапы кладки печи с плитой:

  1. На первом ряду следует сделать монолитную кладку. Для краев используют цельный кирпич. В середину можно положить половинки.
  2. На третьем и пятом ряду оборудуют отсек для зольника. На пятом делают перекрытие между топкой и камерой сбора золы. Также делают сушку.
  3. Начиная с шестого ряда можно обустраивать печку изнутри. На седьмом ряду устанавливают решетку колосника и дверцы для топки.
  4. На топку отводиться восьмой, девятый и десятый ряд. Тут делают короб сушилки. На одиннадцатом ряду монтируют стальные полоски. Потребуется оставить место для дымохода.
  5. Плита формируется на двенадцатом ряду. На тринадцатом ряду можно установить плиту. Дальше монтируется водонагревательная конструкция, которая перекрывает дымоход. Он же укладывается начиная с четырнадцатого ряда.

Постепенно печка готова. Но сама кладка имеет массу нюансов и достаточно непросто сделать все правильно. Следует соблюдать определенные размеры и уклоны.

Пошаговая инструкция с фото по кладке печки

У разных печников свои технологии кладки и собственные секреты, пришедшие с годами опыта. Здесь собрана информация о достаточно простом способе создания печи-камина для обогрева двухэтажного дома, процесс не покажется чрезвычайно сложным даже начинающим печникам.

Кладка фундамента

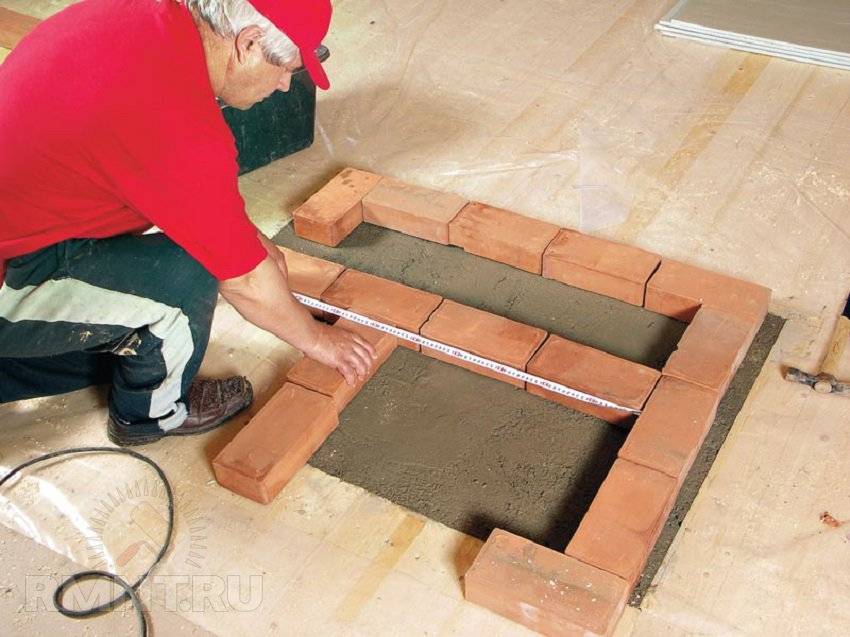

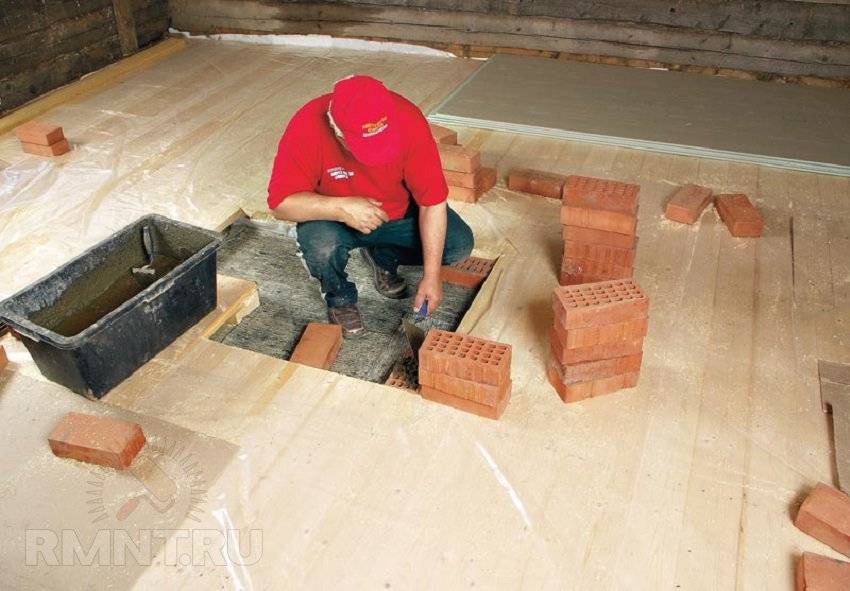

Базовый ряд кирпичной кладки будет служить фундаментом. Он выполняется любым кирпичом, некоторые печники даже засыпают данный уровень щебнем.

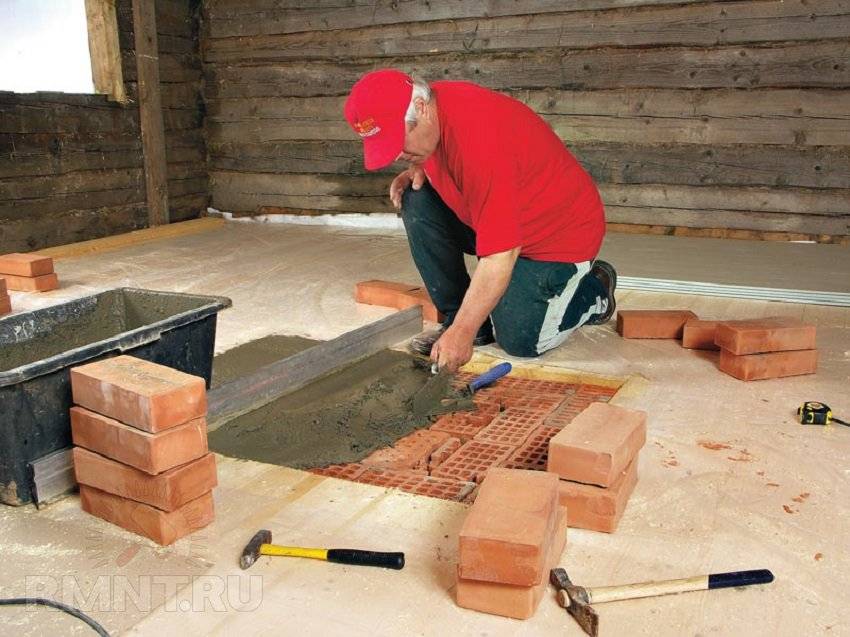

При укладке базового ряда используется цементный раствор.

Фундамент полностью заливается раствором, слой выравнивается.

Возведение тела печи

Размечается первый печной ряд. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

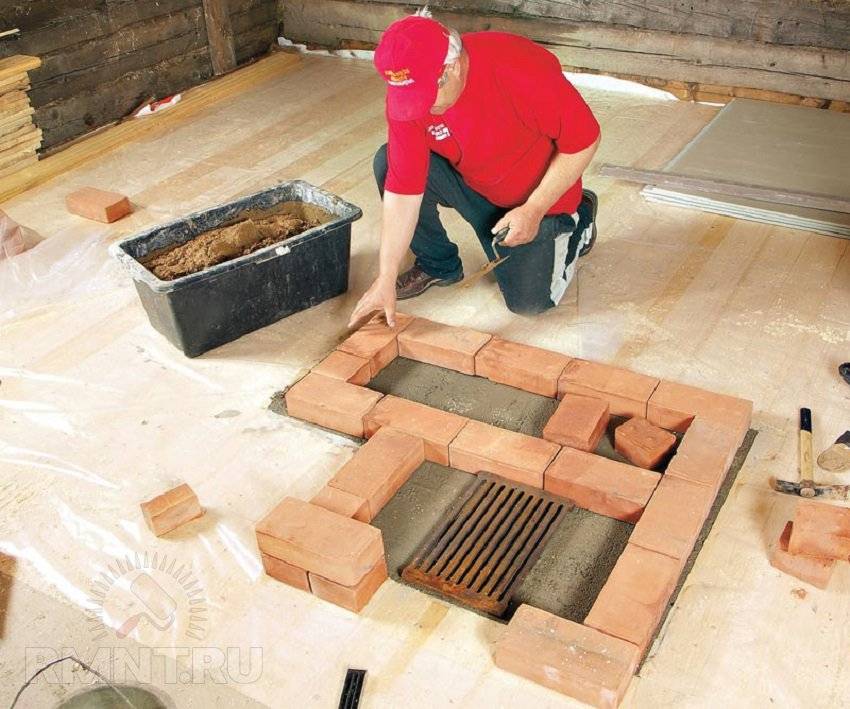

Там, где планируется размещение камина, кладётся решётка. С этого ряда кирпичи уже укладываются на печной раствор.

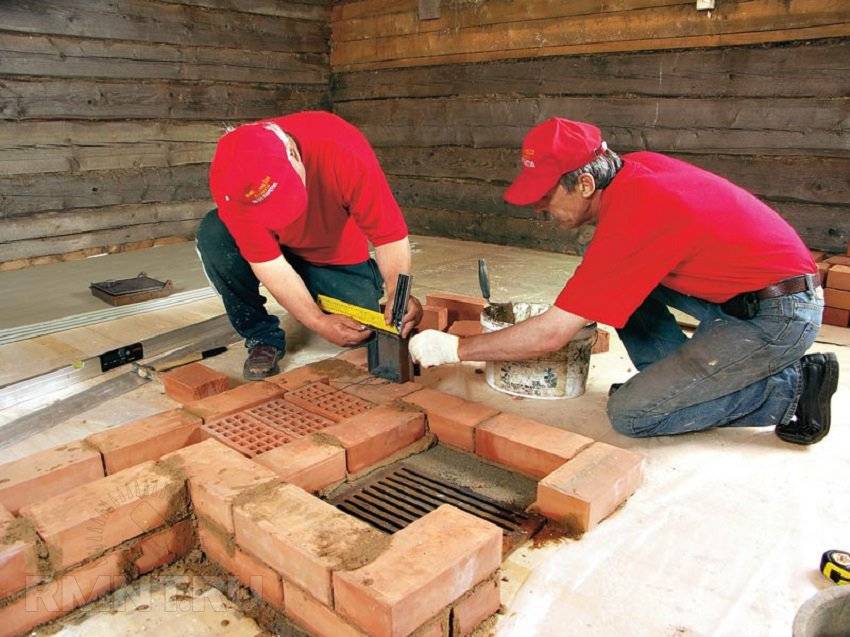

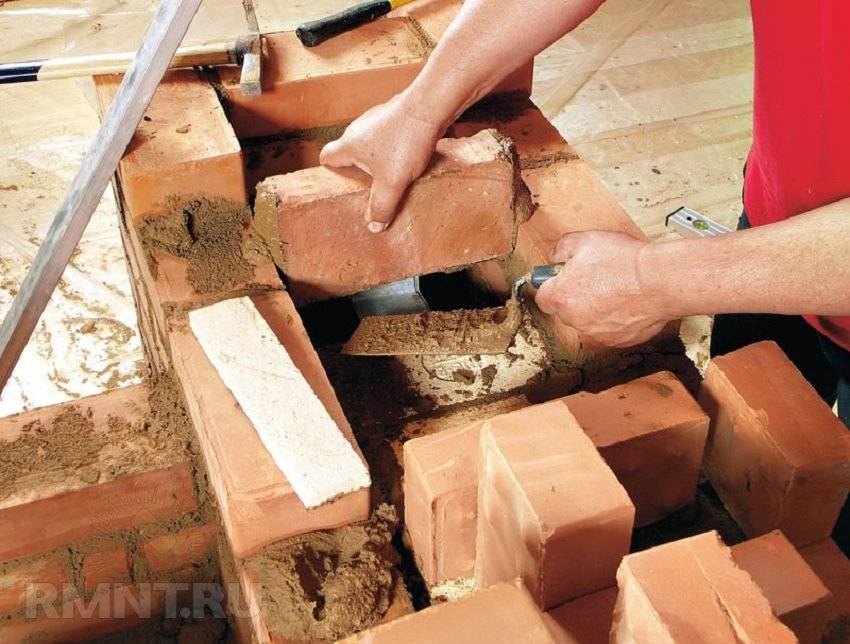

Важный этап работы — скрупулёзное выравнивание каждого нового ряда по уровню.

Укладка второго ряда. Печная стенка, находящаяся ближе всего к стене комнаты, усиливается дополнительным кирпичом для увеличения пожарной безопасности.

Место, где будет расположен дымоход, во 2-ом ряду остаётся пустым, остальная часть печи закладывается полностью. Монтируется дверца, через которую хозяева будут вычищать золу.

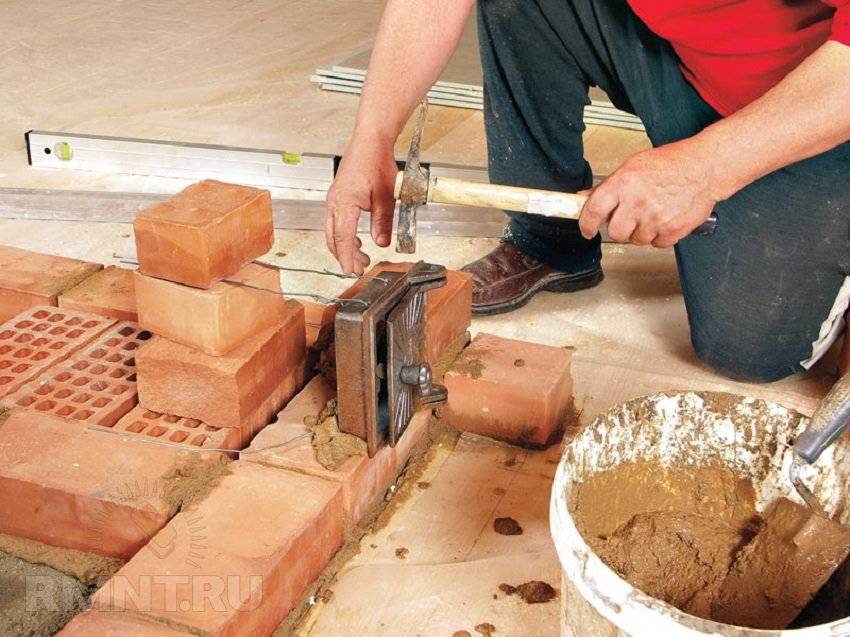

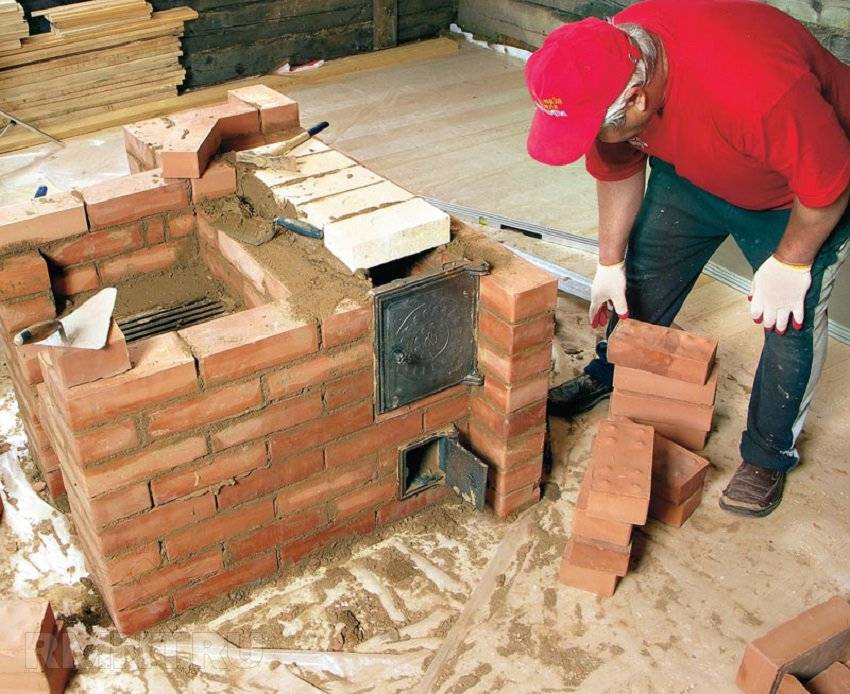

Дверца устанавливается на раствор, выравнивается по уровню. Для более надёжной фиксации она закрепляется проволокой, которую нужно заложить между кирпичами.

Далее кладутся следующие 3 ряда. Затем устанавливается упор из кирпича для решётки — по бокам кладутся 2 ряда в 1/4 кирпича.

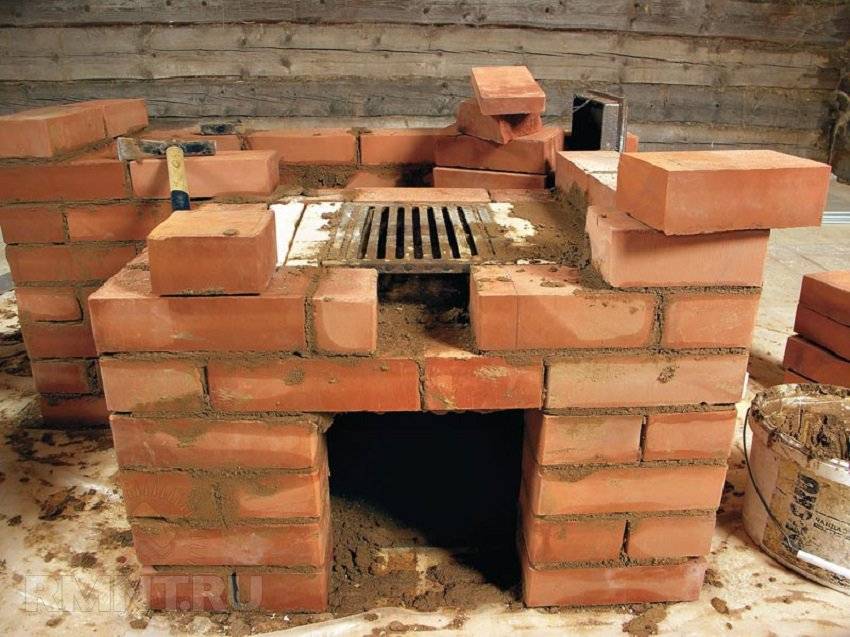

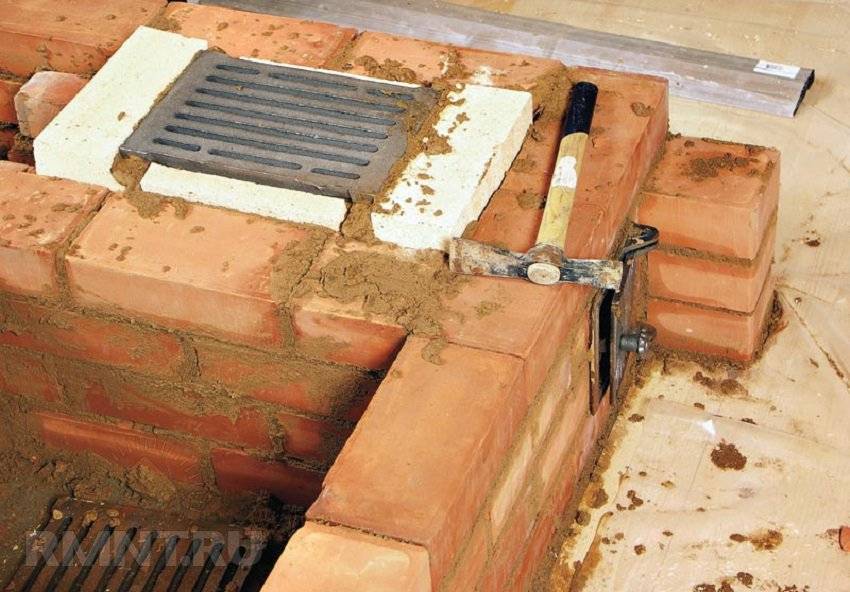

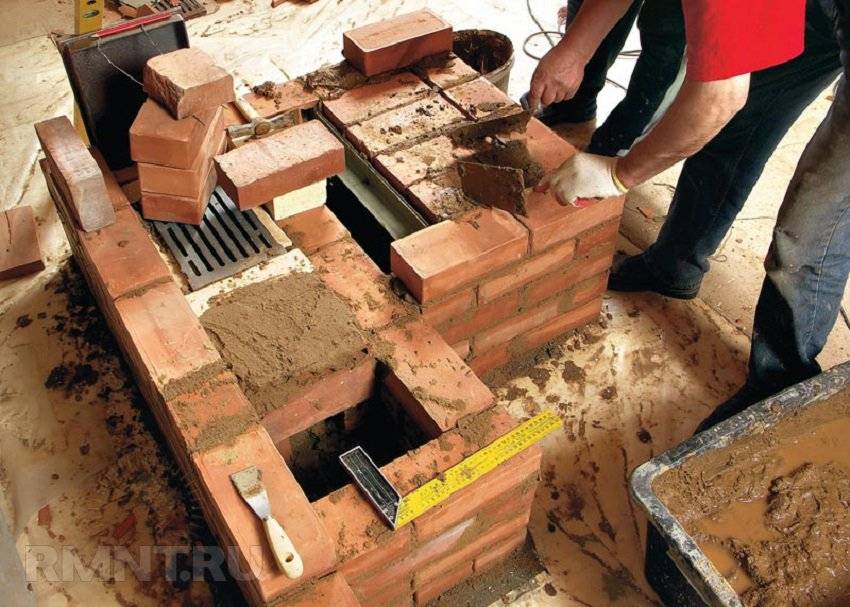

Решётка укладывается не на простой, а на огнеупорный кирпич. Чтобы она легла на одинаковый с кирпичами уровень, в шамотных кирпичах вырезаются отверстия.

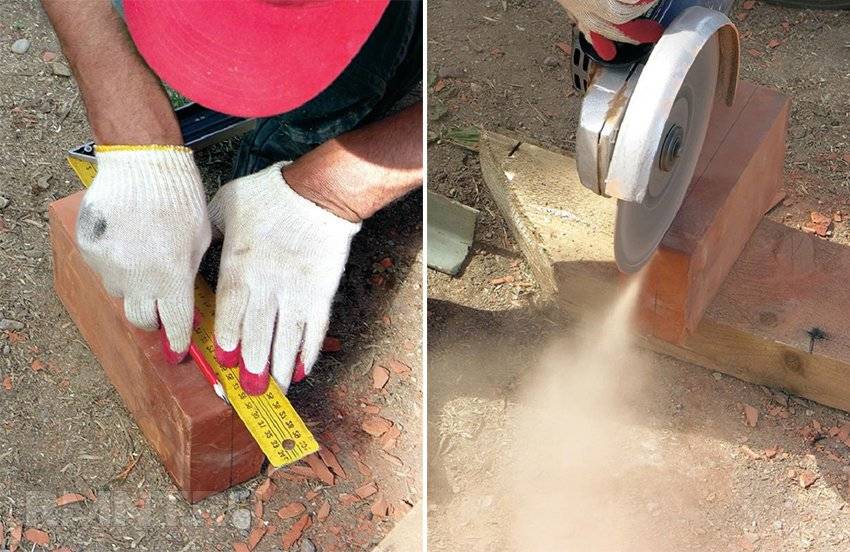

Размер кирпича легко корректируется — лишнее отмеряется и аккуратно отрезается.

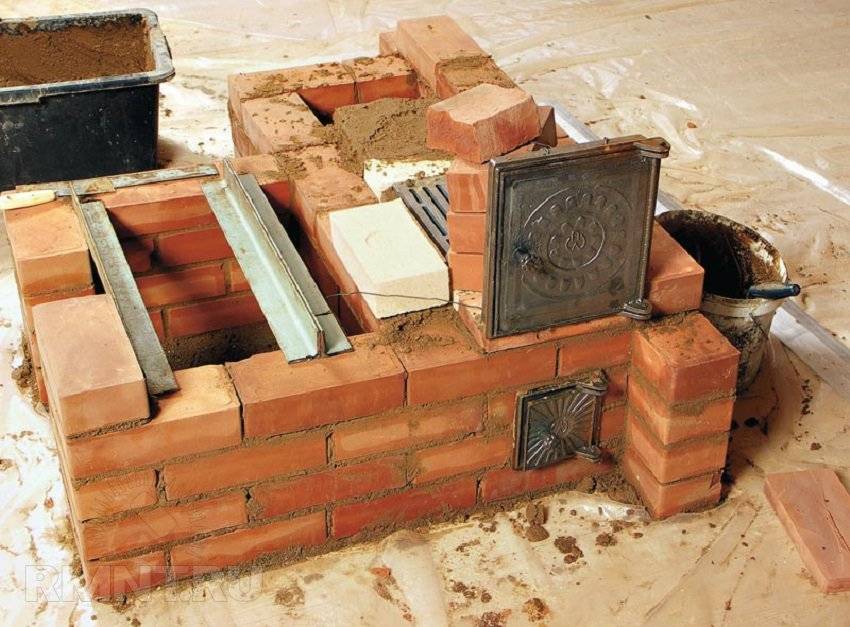

Большая дверца монтируется рядом с установленной решёткой.

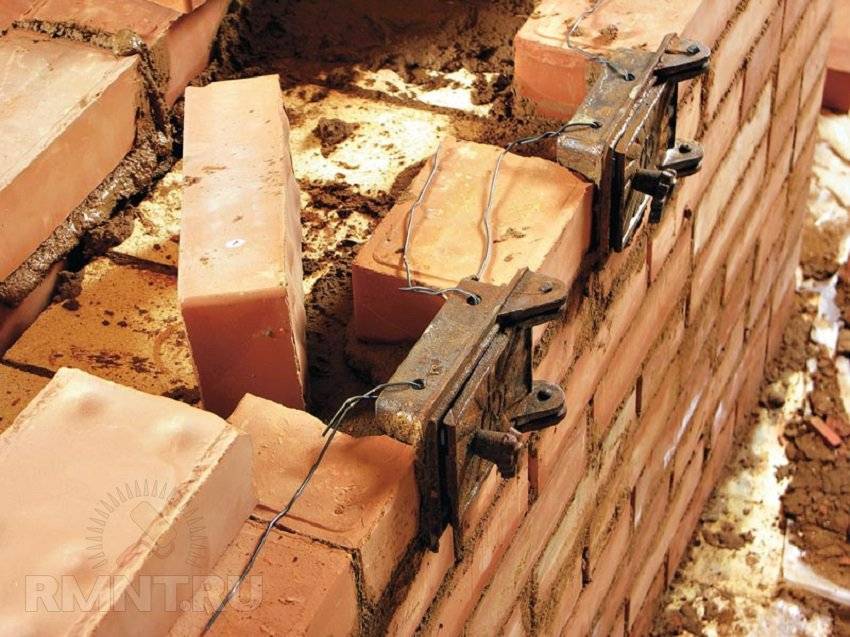

Большая печная дверца аналогично фиксируется при помощи проволочного крепежа.

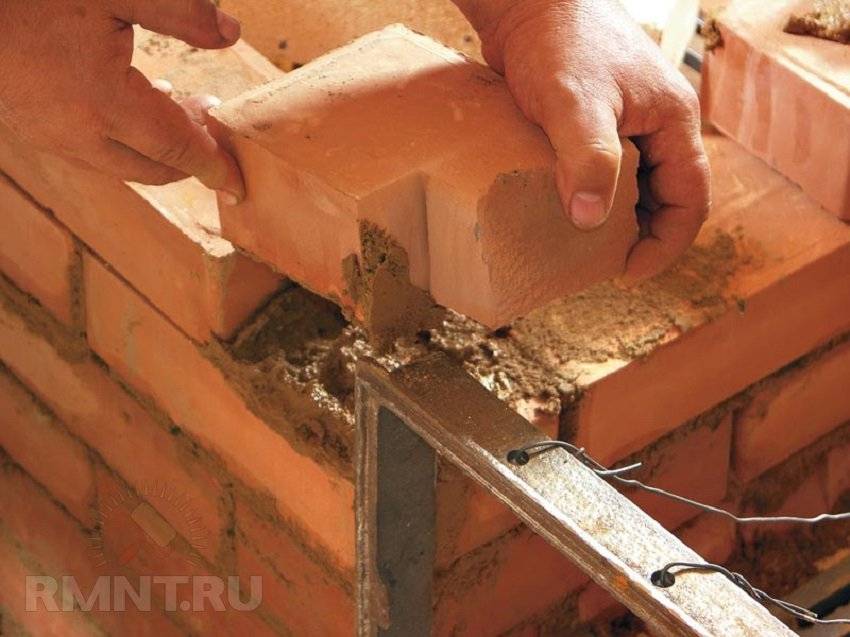

Точно над камином кладётся первый топочный ряд, он усиливается металлическими уголками и полоской или толстой жестью. Чтобы кладка могла на них лечь, её прорезают при помощи болгарки, затем прорези доводятся вручную до нужного размера.

Кладётся следующий кирпичный ряд.

На огнеупорный кирпич наравне с кирпичным рядом укладывается каминная решётка.

Фиксируется дверца, кирпич строго подгоняется под неё.

Топка новой печки с камином готова.

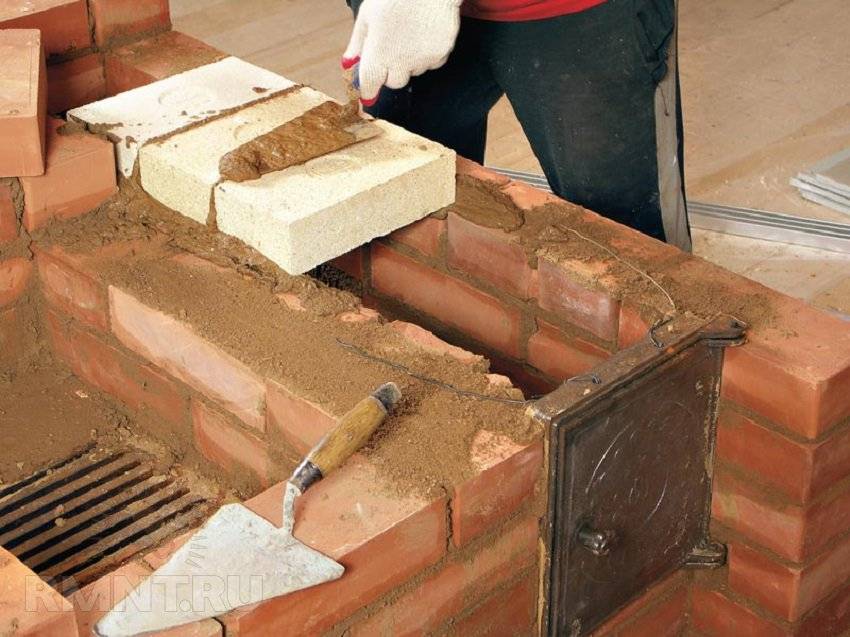

Над печной топкой кладутся огнестойкие шамотные кирпичи.

Тело печки построено.

Создание дымохода

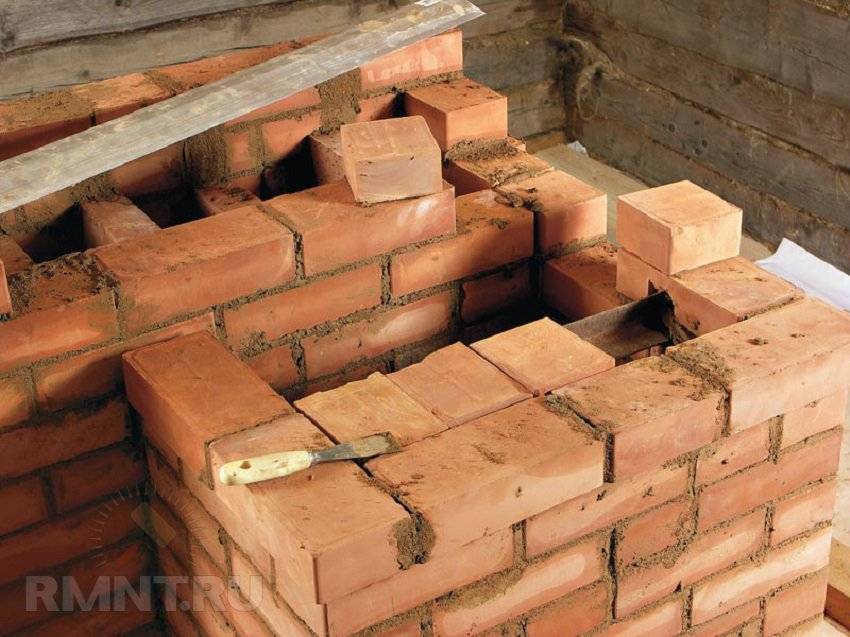

Место, оставленное под дымоход, разделяется на колодцы. Конструкция требует усиления металлическими пластинами.

Укладываются кирпичные колодцы дымоотвода.

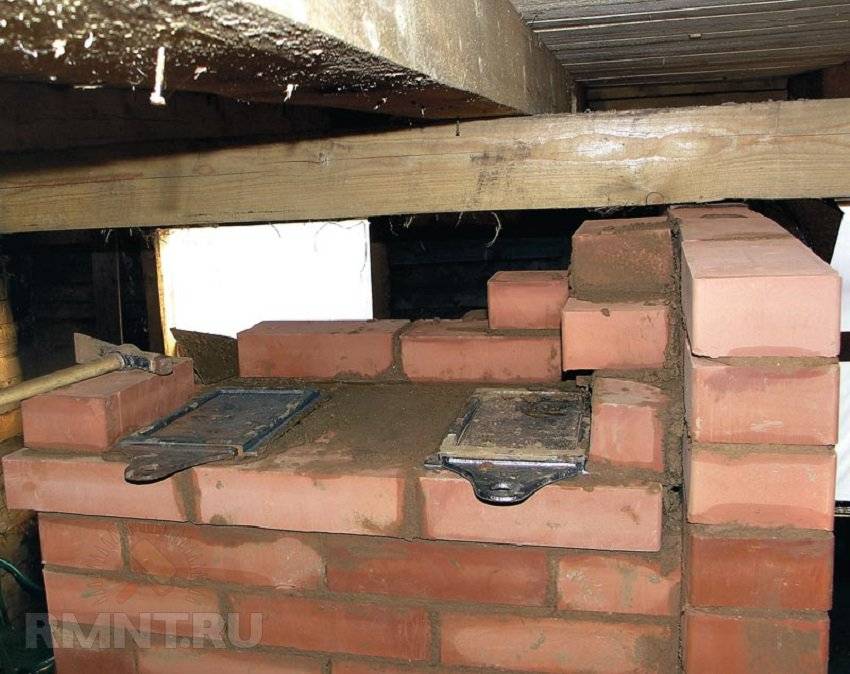

Над крышей топки монтируются сажечистки.

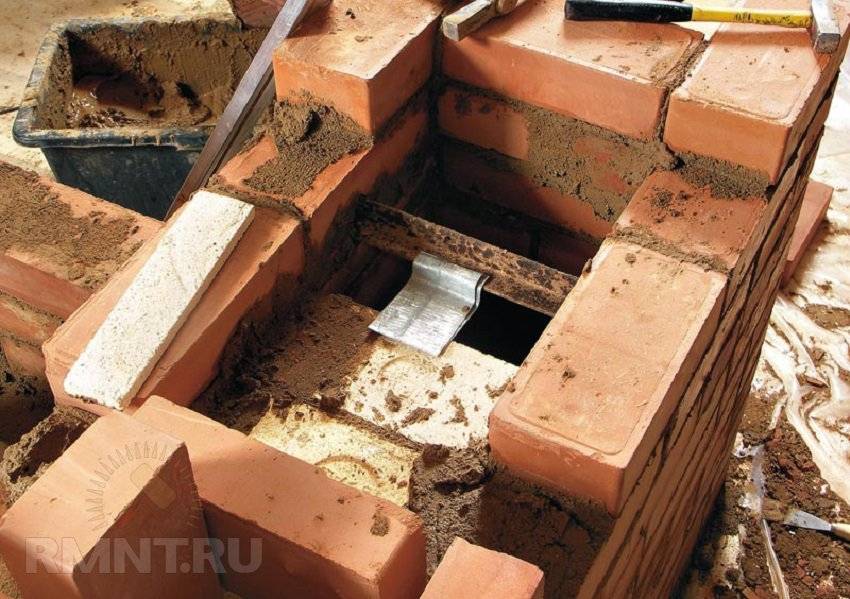

Колодцы опять разделяют, первые ряды стенок стоит усилить полосками из металла.

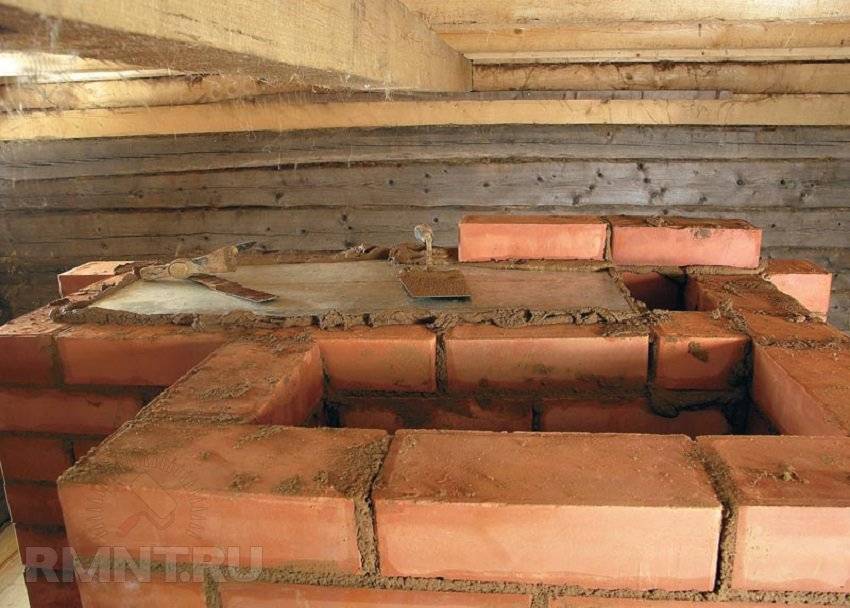

После усиления возводится потолок тела печи. Пространство, относящееся к дымоходу, остаётся пустым.

Выкладывается карниз тела, затем кладутся дымоотводы.

Завершающая стадия работ на первом этаже. Печка расположена слева внизу, дым внутри дымоходов движется по спирали и выходит слева вверху. Итоговое разделение колодцев закрывается жестяным листом. С целью компенсации давления внутри печи-камина на жесть укладываются 2 кирпичных ряда.

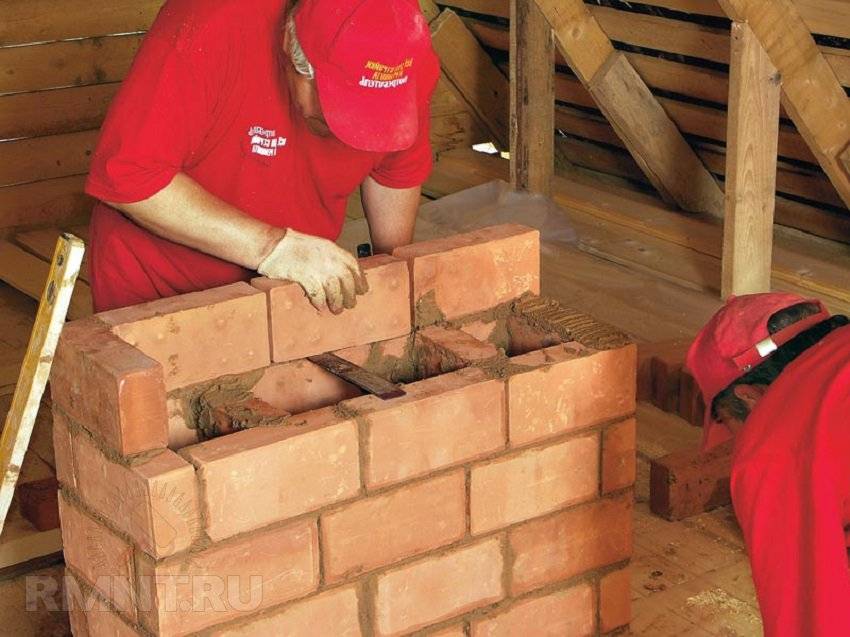

Ко второму этажу дома тянутся два дымохода — от камина и самой печи, они разделены между собой. Для каждого дымохода требуется установка отдельной задвижки.

Уровень перекрытия второго этажа. Здесь монтируется гидроизоляция, дымоход снова усиливается уголками из металла. Чтобы сэкономить и не строить на втором этаже печь для отопления, дымоход строящейся печки снова разделяют. Дым будет идти по нему змейкой, успевая прогревать помещение. Чтобы дымоотвод прогревался намного быстрее, его в районе второго этажа кладут толщиной в 1/4 или в 1/2 кирпича.

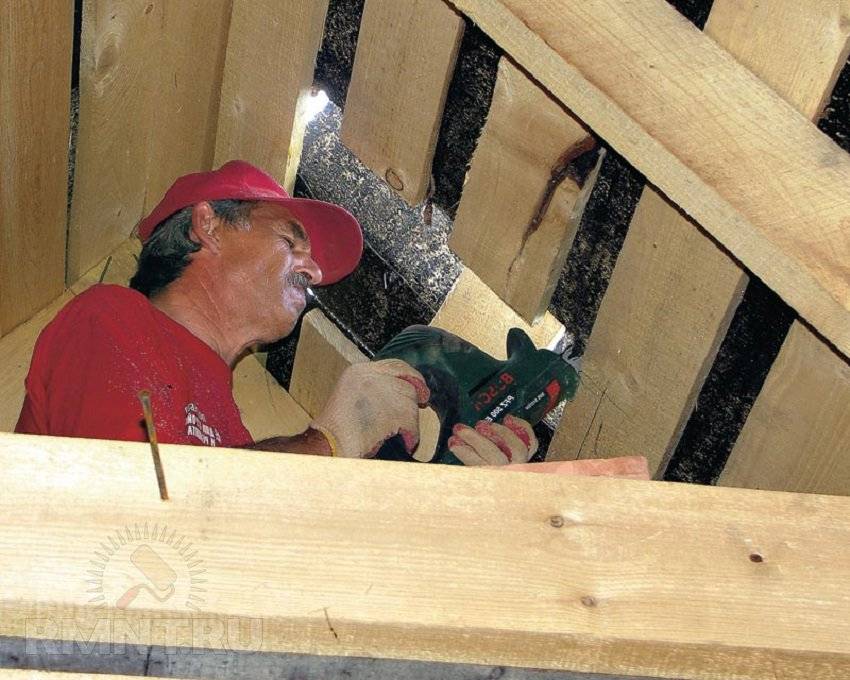

В кровле аккуратно выпиливается отверстие для печного дымохода.

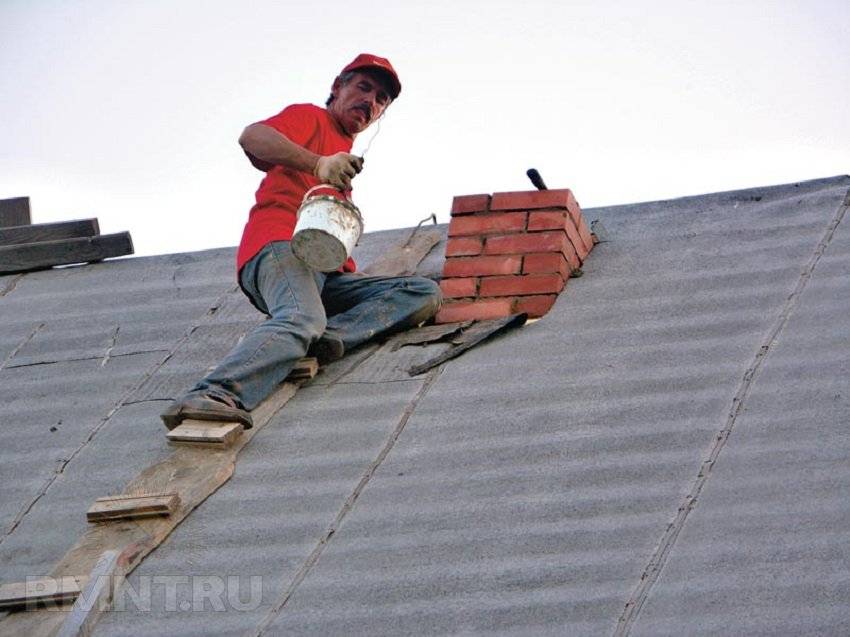

Прежде чем выводить дымоотвод на крышу, его укрепляют металлическими уголками.

Если дымоход находится в непосредственной близости от кровельного конька, его нужно выкладывать выше конька как минимум на 0,5 метра. Если дальше, то допускается высота дымоотвода, равная высоте конька, но не ниже. В таком случае ветер усиливает печную тягу, поднимая дым вверх.

Даже небольшая печь в доме — это уют и комфорт. Печки большего размера требуют повышенной сноровки и дополнительных материалов, однако принцип их строительства схож с вышеописанным способом.

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что именно от неё ждут хозяева. Если она устанавливается в доме небольшой площади и будет использоваться в виде камина для дружеских посиделок, можно использовать первую схему. Такая печка — неплохой вариант для приготовления барбекю на решётке или шашлыков.

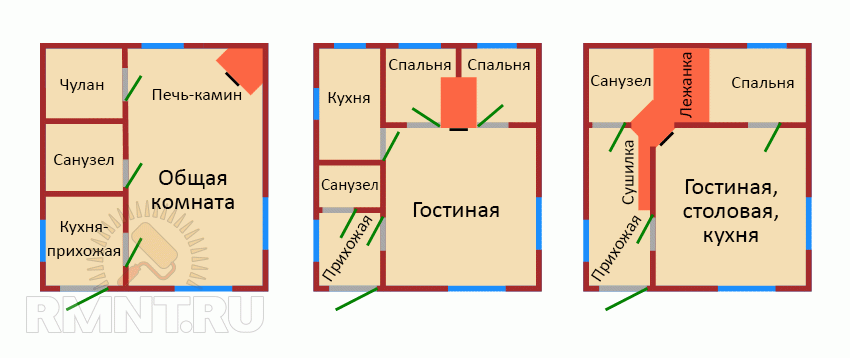

Варианты размещения кирпичной печи

Вторая схема — для дома солидной квадратуры. В данном случае фронтальная сторона печи-камина выходит в гостиную, печные стены обогревают обе спальни, а тепло в остальных комнатах поддерживается при помощи теплообмена.

Третья схема с печью для отопления и приготовления пищи — бюджетный вариант жилья для холостяка либо небольшой семьи. Плюсы — тёплая лежанка и возможность размещения в прихожей сушилки.

Важно: стоит заранее позаботиться о внешнем утеплении дома, ведь оно многократно повышает эффективность печного отопления

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

  • Прямоугольные;
  • В виде буквы Т;
  • С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома. Таблица размеров печи, с учетом площади помещения

Таблица размеров печи, с учетом площади помещения

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
