Терморегулятор для радиатора отопления: установка терморегулятора на радиатор отопления своими руками, советы специалистов

Виды

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

  1. Тип термоголовки.
  2. Вид теплового агента.

Согласно первому критерию бывает:

  1. Ручной терморегулятор для батарей отопления.
  2. Механический.
  3. Электронный.

Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево. Ее вращение приводит к поднятию/опусканию золотника в кране. Такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль, а когда становится холодно, опять нужно менять положение его крышки. Но можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть о или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

Монтаж и настройка оборудования

Как установить и настроить устройство самостоятельно? Необходимо выполнить следующие действия:

  1. подобрать наиболее подходящее место для размещения терморегулятора. Где и как поставить оборудование? Не рекомендуется производить монтаж устройства в местах попадания прямых солнечных лучей, за шторами, под подоконником или иным заграждением, рядом с другим отопительным оборудованием. Все перечисленные факторы будут влиять на показание температуры термоголовки;

Правила определения места для монтажа терморегулятора

  1. слить теплоноситель. Если работа по монтажу терморегулятора осуществляется в многоквартирном доме, то потребуется помощь сотрудников обслуживающей организации;
  2. произвести врезку термоклапана. Для этого вырезается определенный ранее участок трубопровода, нарезается резьба и фиксируется устройство;

Резьба на трубах или термоголовке герметизируется. Для выполнения данного действия можно использовать льняную нить с защитной краской или специализированные нить, в том числе и ФУМ-ленту.

  1. устанавливается термоголовка;
  2. производится настройка.

Как произвести монтаж термоголовки на ранее установленный клапан, смотрите на видео.

Как настроить терморегулятор? Для этого необходимо:

  • исключить все внешние факторы, воздействующие на температуру в помещении: закрыть окна и двери, выключить дополнительное отопительное оборудование, вентиляторы и так далее;
  • в центре комнаты на небольшом возвышении (табурет, стул, стол) разместить термометр для контроля за температурным режимом;
  • установить термоголовку на максимум, то есть полностью открыть проход теплоносителю;
  • дождаться прогрева помещения на 1 – 2 градуса больше требуемого параметра и выключить термостат. Какой является оптимальная температура в помещении? Специалисты рекомендуют в ванной комнате поддерживать температуру 24°С – 26°С, а в остальных помещениях – не более 24°С;

Оптимальный температурный режим в помещениях

дождаться получения данной температуры и постепенно вращать регулятор термоголовки до образования шума воды.

Снятие терморегулятора

Если вам нужно снять прибор без демонтажа, это можно легко сделать, отделив часть с термоголовкой от клапана, что осуществляется крайне просто:

  1. Перед тем, как снять термоголовку, лучше поставить показатель температуры на максимум.
  2. Перекрыть подачу теплоносителя.
  3. Раскрутить удерживающую гайку, если она есть.

Раскрутить гайку

  1. Движением на себя снять термоголовку со штока, помогая легкими покачиваниями из стороны в сторону. Если вручную процедуру выполнить не удается, можно использовать плоскогубцы.
  2. На месте установки будет торчать шток. Его нужно нажать несколько раз, как на кнопку, и оставить отжатым. Это удобно сделать при помощи плоской отвертки.

Несколько раз нажать на шток

  1. Включить подачу теплоносителя. Через короткий промежуток времени радиатор прогреется, так как без прибора температура будет максимальной.

Продукция фирмы Данфосс

Среди производителей особой популярностью пользуется фирма Данфосс.

Наиболее популярные модели Danfoss

Стоит отметить, что некоторые устройства серии RA и серии RTD были преобразованы в серию RTR.

Таблица соответствия термоэлементов

Таблица соответствия клапанов

Стоит помнить: чтобы терморегулятор смог прослужить длительный период времени, рекомендуется после каждого отопительного сезона производить чистку оборудования и снимать термоголовку.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

По способу управления термостаты бывают:

  • механические;
  • электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

Устройство терморегулятора для батареи

  1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
  2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

  • жидкостные;
  • газонаполненные.

Они отличаются друг от друга по таким критериям:

  • скорость реагирования на смену температуры окружающей среды;
  • подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

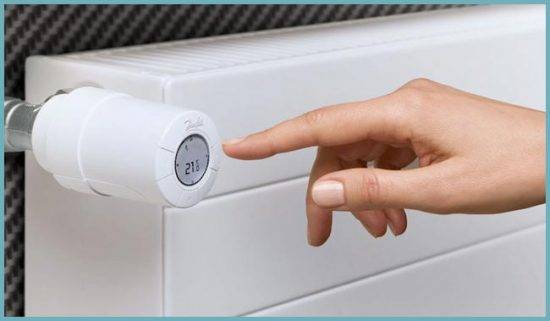

Электрический терморегулятор

Правило 3: термоголовки удобнее дросселей

Терморегулятор для батареи может относиться к одной из трех разновидностей:

Трехходовые пробковые краны использовались при монтаже отопительной системы хрущевок. Они ставились на соединении перемычки с одной из подводок.

В зависимости от положения рукоятки крана поток воды направлялся в радиатор, перемычку или перекрывался полностью.

Игольчатый дроссель напоминает винтовой вентиль, но его клапан имеет коническую форму и является частью штока.
Термоголовка регулирует проходимость подводки за счет температурного расширения жидкого или твердого рабочего тела — материала с высоким коэффициентом температурного расширения.

При нагреве сильфон в корпусе термоголовки удлиняется и выдвигает шток, перекрывающий подводку. При охлаждении шток возвращается в исходное положение возвратной пружиной

Положение трехпроходного крана со снятой рукояткой можно определить только по нагреву радиатора, перемычки и стояка.

Первый тип терморегулятора можно не рассматривать как конкурирующее решение: он давно ушел с рынка и встречается только в домах, построенных до середины 60-х.

Дроссель регулируется только в ручном режиме, при этом изменение температуры в помещении происходит с задержкой в 1-2 часа: вначале стабилизируется поток воды через подводку, затем неспешно меняется температура радиатора, и лишь потом воздух начинает нагреваться или остывать.

После изменения положения дросселя температура воздуха в комнате стабилизируется через 1-2 часа.

Термоголовка после базовой регулировки (выставленной на ней целевой температуры) поддерживает климат в комнате в полностью автоматическом режиме. Своевременная регулировка не только поддерживает комфортную температуру, но и ощутимо экономит тепло. Согласитесь, что в частном доме с автономной системой отопления это не будет лишним.

Автоматический терморегулятор экономит до 40% тепла. Его стоимость окупится в течение первого с момента установки отопительного сезона.

Цена комплекта из регулирующего клапана и термостатической головки варьируется от 1200 до 4000 рублей. К верхней границе диапазона тяготеют электронные приборы, поддерживающие заданную температуру с высокой точностью и позволяющие программировать температурные циклы (скажем, снижать температуру на время вашего отсутствия в рабочие дни).

Рекомендую комплект из прямого клапана и термостатической головки от компании Данфосс.

Быть ли не быть терморегулятору в системе отопления?

Устанавливая систему отопления выбирая терморегуляторы для радиаторов руководствоваться необходимо тем, что их установка должна принести максимум удобств и защиты от поломок в системе отопления. Перепады температуры за окном зимой не должны отражаться на комфортных условиях в доме, стало тепло на улице – регуляторы температуры для батарей отопления понизят поток тепла, похолодало – повысят.

Существуют несколько компаний, производящих терморегуляторы и термостатические головки. Лучшими из всех признаются:

Датская компания «Данфосс».

Германская «Oventrop».

Каждая из них производит автоматические приборы для поддержания оптимальной температуры воздуха в помещениях. Прежде расскажем о датской компании Danfoss и особенностях радиаторных терморегуляторов, ею производимых.

Место установки

«Данфосс» является разработчиком конструкций радиаторных термостатов для любого вида систем отопления. Термостаты Danfoss врезаются перед батареей, на подающей тепло трубе. Могут быть поставлены в однотрубную или двухтрубную систему отопления в любом помещении различной этажности зданий.

Терморегуляторы Danfoss, так же, как и термостаты Oventrop, могут хорошо вписаться в любой вид интерьера, имеют удобные настройки и привлекательный дизайн. Терморегуляторы для радиаторов отопления специально настроены на суровые российские зимы, им не нужно профилактическое обслуживание, они имеют довольно длительный срок эксплуатации. Термостаты рассчитаны на поддержание температуры воздуха помещения от 6°С до 26°С. Задавая температурный режим, надо учитывать, что отклонение будет всего лишь на плюс один градус. Терморегуляторы для радиаторов распределяют нужное количество воды по всей отопительной системе.

https://youtube.com/watch?v=KVUqKJ_6Ei4

Снижая излишнее тепло в отопительной системе, терморегуляторы оптимизируют температурный режим в помещениях и позволяют экономить, например, в частных особняках, до 22% процентов тепловой энергии, сокращая при этом расход топлива, обеспечивая, таким образом, сохранение окружающей среды. Термостаты, проще говоря, окупают вложенные деньги много раз:

экономят расход топлива,

улучшают микроклимат,

ремонт производить нет необходимости.

Особенно почувствует разницу тот владелец дома, у которого отопительная система работает на солярке. Установив терморегуляторы для радиаторов отопления, за их счет хозяин получит экономию в десятки литров солярки. Для примера, затрачивая ранее по 55, он перейдет на 45 литров. Таким образом, пересчитав снижение расхода, получит кругленькую цифру экономии.

Лучевая система + сервопривод + комнатный термостат

Сервопривод с выдвижным штоком дает возможность перемещать клапана нажимного действия, что позволяет автоматизировать различные блоки отопления (в том числе и контуры теплых полов). Включение и выключение реализуется с помощью комнатного термостата в режиме «автомат», без участия человека.

Пример применения сервоприводов можете посмотреть здесь:

Работает устройство с сервоприводами достаточно несложно. Контур по отдельности (петля трубопровода) имеет индивидуальный клапан. С его использованием задаются настройки: как должен расходоваться носитель тепла. В расчет принимаются показатели:

  1. Размеры.
  2. Гидравлическое сопротивление.

Одним клапаном есть шанс установления нужной температатуры в разных помещениях. Еще один вид клапанов весьма распространённых, так называемые, «нажимные». Они активируют и «гасят» контуры, с изменением температурного режима. Руководствуются они сервоприводами. Распространённая и простая модификация сервопривода функционирует по принципу: включил/выключил. Дополнительно субстанция нагревается с помощью электрической спирали накаливания. Происходит расширение жидкости и ее давление на шток. При отключении питания субстанция уменьшается в объёме, все происходит в обратном порядке.

Шток обычно задерживается на несколько минут (не более трех), после того как электрическая цепь активируется. Таким образом, происходит два типа контакта с клапаном. Если все активировано и работает, то на сервоприводе главный клапан находится в режиме: «Открыто». Если ток начинает поступать, то клапан закрывается, жидкость больше не поступает. Чтобы определиться с системой сервопривода (по аналогии с теплым полом), рекомендуется понять в первую очередь: в какой позиции будет находиться клапан.

В России зимы бывают суровые, теплый пол выполняет отопительные функции, но они являются по большей части вспомогательные.

Автоматические переключения будут происходить только в тех помещениях, где теплый пол является главным контуром нагрева, так как в таких блоках устанавливаются по большей части автоматические заглушки. Есть сервоприводы с постепенным управлением, но они стоят дорого, пользуются незначительным спросом.

Стандартная конструкция состоит в том, что есть точная подстройка ручным клапаном. Отключается контур при получении импульса отключения контура, получая импульса термостата. Есть также еще один вариант более эффективный и простой – это балансировка на расход в режиме «Открыто». После этого монтируется сервопривод, что позволяет им регулировать контур на 100%.

В быту обычно одним термостатом происходит руководство несколькими контурами, в этом случае сервоприводы распараллеливаются к одной электрической цепи.

При монтаже лучевой системы отопления, есть возможность так же установить сервоприводы на радиаторы и подключить к ним комнатные термостаты. Когда нужная температура в помещении будет достигнута, термостат даст сигнал сервоприводу на перекрытие подачи теплоносителя в радиаторы, которые установлены в помещении. Но такая реализация используется крайне редко.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

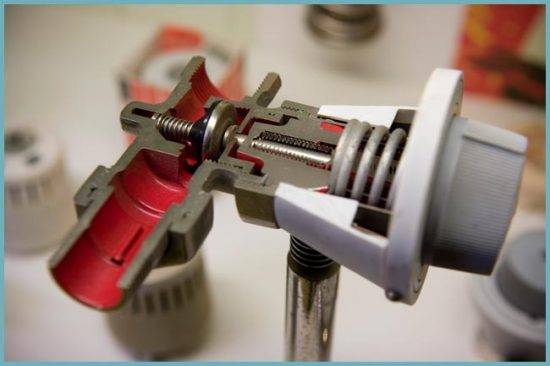

Устройство и назначение сильфона

Достоинством сильфонных термоголовок является их полная автономность, без дополнительного питания. Они работают в автоматическом режиме без вмешательства человека, круглые сутки всю зиму. Достаточно вначале отрегулировать на заданные параметры.

Работа сильфона базируется на первом законе термодинамики – расширение жидких сред в горячем состоянии.

Небольшой пружинящий цилиндр, заполненный жидкостью или газом (температурный агент) с высоким коэффициентом расширения. В качестве жидкости употребляют парафин, имеющий низкую температуру плавления.

Нагреваясь, он сильно увеличивает объем и подпирает шток, который толкает клапан, закрывающий проход. Сечение прохода сужается и перестаёт пропускать теплоноситель. Секция не получает достаточно тепла и остывает до заданной нормы, а с ним и температурный агент. Охлаждаясь жидкость принимает начальный объем, а шток поднимается, открывая доступ горячей воде, поступающей в систему. Цикл возвращается к началу и повторяется.


Конструкция терморегулятора с сильфоном Источник wikimedia.org

Газовый температурный агент разогревается на порядок быстрее, но производство подобных сильфонов стоит дороже, соответственно и термостат для радиаторов отопления будет дорогим.

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Установка терморегуляторов в систему отопления

Терморегулятор в обвязке стального радиатора

Прежде чем приступить к установке управляющих устройств, необходимо проверить, – а подходят ли они для этой системы отопления? В некоторых случаях сначала следует провести небольшую модернизацию, и лишь затем приступать к монтажу.

Основной принцип корректной установки терморегулятора на радиатор отопления заключается в отсутствии влияния работы прибора на параметры теплоснабжения. Т.е. после его монтажа не должны ухудшиться пропускная способность на этом участке схемы, возникнуть дополнительное гидравлическое сопротивление и т.д. Это особенно актуально для однотрубной системы.

В этом случае необходимо выполнить следующие действия:

  1. На участке, где планируется монтаж терморегулятора для радиатора отопления делают байпас. Это труба, соединяющая два отрезка магистрали для возможности частичного или полного перенаправления движения теплоносителя в обход батареи.
  2. В зависимости от устройства терморегулятора отопления выбирается место его подсоединения в радиатору, насосу или коллектору.
  3. Проверяется возможность полного отключения участка магистрали от системы без прекращения циркуляции.

Это обязательные требования к монтажу, которые не зависят от принципов функционирования терморегуляторов для водяного отопления. Для правильной установки необходимо рассмотреть особенности подключения управляющих устройств к каждому элементу теплоснабжения.

Установка терморегулятора на батарею

Порядок установки терморегулятора

Установка терморегулятор для водяного теплоснабжения может выполняться как в верхней части батареи, так и в нижней. Все зависит от способа подключения прибора к системе. После выбора оптимальной модели можно приступать непосредственно к монтажу.

Для этого потребуется выполнить простые правила:

Учет направления движения теплоносителя

Это важно при монтаже терморегуляторов для двухтрубной и однотрубной системы теплоснабжения. На корпусе управляющего элемента стрелочкой указывается нужное направление движения горячей воды;

Сначала монтируется механическая часть, а затем термоголовка

Ее положение должно быть такового, чтобы на терморегулятор не воздействовал горячий воздух от радиаторов отопления;

Управляющий элемент нельзя закрывать декоративной панелью. Это может привести к перегреву и ложному срабатыванию устройства.

В остальном специалисты рекомендуют придерживаться рекомендаций по установке терморегулятора на радиатор теплоснабжения от производителя.

Терморегуляторы в коллекторах отопления

Терморегуляторы в коллекторе

В системе теплого пола и коллекторного отопления терморегуляторы являются неотъемлемым элементом. В этом случае применяют электронные модели с возможностью подключения к внешним датчикам температуры.

В подобных схемах важно правильно подобрать устройства управления потока теплоносителя. Современные электронные терморегуляторы для водяного теплого пола комплектуются сервоприводами, которые могут достаточно плавно регулировать объем притока теплоносителя

Однако для их корректного монтажа потребуется выполнить такие правила:

  • Пропускная способность устройства должна быть не меньше, чем в подключаемых патрубках;
  • Для нормальной работы рекомендуется установка блока бесперебойного питания, так как при отключении электроэнергии схема функционировать не будет;
  • Обязательное наличие в обвязке коллектора группы безопасности. Превышение температурного режима или давления может негативно сказаться на состоянии терморегулятора.

Оптимальным вариантом считается приобретение полностью укомплектованного коллектора. Все его элементы будут согласованы между собой, что предоставит риск появления сбоев в работе.

Монтаж терморегуляторов для циркуляционных насосов отопления и котлов выполняется крайне редко. Это связано с тем, что после установки устройство будет влиять на скорость движения теплоносителя. Достаточно небольшого уменьшения прохода на участке магистрали, чтобы возникло избыточное гидравлическое сопротивление.

Для улучшения работы терморегулятора рекомендуется монтаж вместе с современными отопительными приборами с низкой инерционностью – алюминиевыми или биметаллическими радиаторами.

В видеоролике показан пример установки электронного терморегулятора:

Как пользоваться батареей с терморегулятором?

Термостатический регулятор имеет несколько параметров, обозначенных цифрами. Их выбор позволяет регулировать температуру в помещениях под запросы пользователей, к функциям помещений. Например, в гараже не нужно иметь такую высокую температуру воздуха, как в ванной комнате.

Первый параметр почти всегда помечен звездочкой (снежинкой). Может показаться, что он означает полное отключение отопления, закрытие клапана. Этот параметр означает защиту от замерзания. Термостат отрегулирует работу нагревателя так, чтобы температура в помещении не упала ниже 5 °C.

В зависимости от производителя, модели, параметры могут отличаться. Обычно регулятор имеет следующие режимы работы:

Помещение

Рекомендуемая температура воздуха, °C

лестничная клетка11
коридора, комнаты для занятий хобби, лаборатории16
комнаты жилого дома, столовая21
ванная комната26
бассейн30

Между цифрами располагаются точки или штрихи, облегчающие выбор промежуточного значения, например, для ночного понижения температуры в коридоре до 14 °C.

Распространенная ошибка – установка термостата на максимум, чтобы быстро прогреть холодное помещение. Независимо от того, какая температура в комнате, убедитесь, что на регуляторе установлена температура, которая должна поддерживаться постоянно.

Пример

Если мы приезжаем в холодный дом после нескольких дней отсутствия, вместо того, чтобы настроить устройство на значение 5 (30 °C), надеясь, что воздух нагреется быстрее, нужно установить его на 3, чтобы достичь температуры 21 °C. Термостат в обоих случаях реагирует одинаково – клапан открывается на максимум, пока не будет достигнута нужная температура воздуха. При достижении температуры 21 градус, клапан закроется, если установить регулятор на 5 (температура для бассейна – 30 градусов) и забудем прикрутить термостат, мы перегреем помещение, значительно увеличив потери тепла, расходы на отопление.
