Отопление ПЛЭН: технические характеристики и достоинства системы

Что это такое ? Принцип работы

В расшифрованном виде ПЛЭН означает «пленочный лучистый электронагреватель». Если смотреть в разрезе, можно заметить расположенный между парой полимерных пленок резистивный элемент. Основной принцип работы основан на взаимодействии инфракрасного излучения с окружающей средой.

Рассмотрим принцип действия отопления ПЛЭН более подробно:

  1. Основой является резистивный элемент, который расположен между полимерными пленками и представляет собой многослойную схему, состоящую из резисторов
  2. Когда пленку подключают к электросети, электрический ток проходит через каждый из резисторов, при этом разогревая их до температуры около 50 градусов
  3. При достижении определенного значения материал начинает испускать ИК-излучение, которое обогревает помещение

Разогреть резисторы на 10 градусов в среднем можно за непродолжительные 1.5-2 часа. Это составляет 10% от времени, затрачиваемого на обогрев средней по объему комнаты до желаемой температуры с нуля. Затем отопительная система начинает функционировать в автоматизированном режиме, включаясь на скромные 15-20 мин каждый час и поддерживая желаемую температуру, установленную на терморегуляторе.

Смотрите так же наше руководство по утеление мансарды

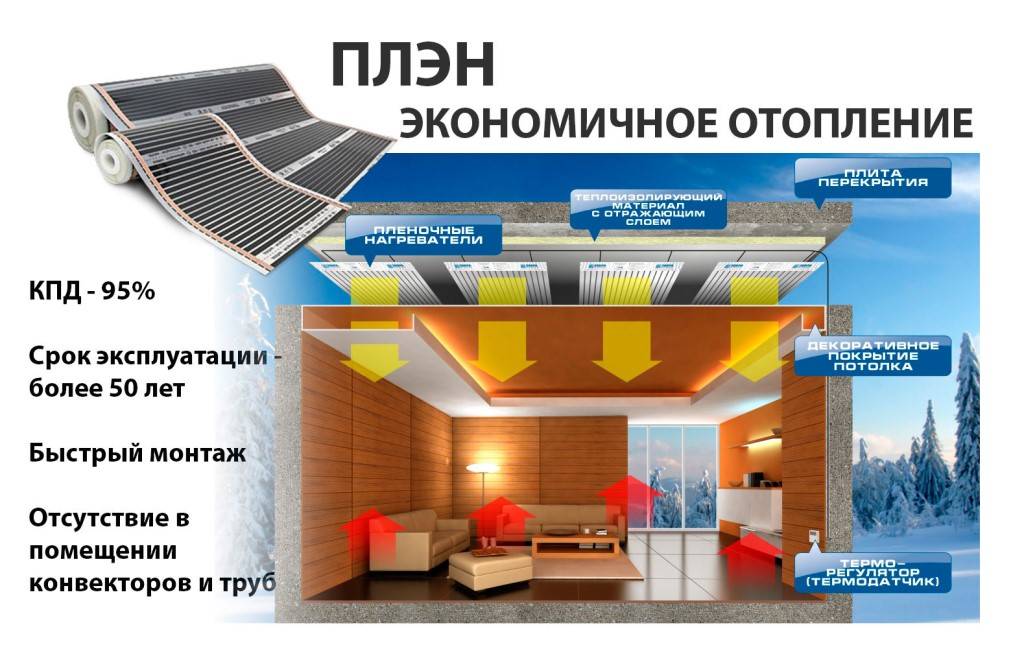

Наглядная схема работы

Очень важно качественно утеплить помещение. Если тепло будет быстро уходить наружу, система начнет функционировать значительно чаще, увеличивая расход электроэнергии

Расчет пленочного материала для потолка

Представляем образец, как рассчитать ПЛЭН для греющего потолка.

Условия:

  1. Общая отапливаемая площадь 100 кв.м.
  2. Стены из пеноблока 300 мм, утепление стен 100 мм, утепление потолка и пола 150 мм.
  3. Высота потолка: 2,7 м.
  4. Выделенная мощность 15 кВт.

Рекомендуемая минимальная удельная мощность ПЛЭН на 1 кв.м = 120 Вт/кв.м отапливаемой площади. Вычисляем общую установленную мощность на объекте: 100 кв.м x 120 Вт/кв.м = 12 000 Вт = 12 кВт. С учетом коэффициента спроса 0,6, в сильные морозы будет задействовано = 12 кВт x 0,6 = 7,2 кВт.

Определяем удельную мощность нагревателей в зависимости от высоты потолка на объекте (2,7 м). Для данной высоты рекомендовано использовать ПлЭн 150, 170 или 180 Вт/кв.м. К примеру, ПЛЭН 170 Вт/кв.м.

При данной мощности необходимо установить на потолок пленки 70 % от общей отапливаемой площади, что составляет: 100 кв.м x 0,7 = 70 кв.м ПлЭн.+

Потолочное размещение

В зависимости от высоты помещения монтаж пленочного полотна на потолке делается непосредственно к утеплителю или на обрешетку, на которой размещен теплоизолятор.

Размеры полотна нужно рассчитать заранее. Пленка нагревателя крепится с помощью степлеров. Расстояние между полотнами может составлять 30 см. Все провода должны быть выведены на одну сторону. Сразу имеет смысл прикрепить к потолку декоративный пластиковый короб для скрытия проводков. Затем следует спаять контакты, подсоединить выводы к щитку через модульный контактор.

Особенности монтажных работ

Выбрав отопление плэн в качестве основной системы, необходимо подумать об уровне воздухообмена. Чем выше будет этот показатель, тем больше эффективность. Пленкой рекомендуется покрывать до 80% поверхностей в помещении.

Видео инструкция

https://youtube.com/watch?v=QPOTicp0k78

Нужно подумать, прежде чем приступит к самостоятельному монтажу подобной отопительной системы. Ошибки и даже небольшие погрешности могут негативно отразиться на безопасности, которая стоит дороже расценок специалиста.

  1. В первую очередь рекомендуется подготовить рабочие поверхности. Все они должны быть качественно и надежно утеплены, выровнены и вычищены
  2. Так как ИК-излучение рассеивается в разные стороны, необходимо направить его внутрь помещения – для этого на поверхности под ПЛЭН наклеивают фольгу, соприкасаясь фольгированной частью с поверхностью стен, потолка или пола
  3. Заменить пленку на основе фольги можно боле современным материалом – пенофолом, крепеж разрешается осуществлять строительным степлером со скобами
  4. Крепление полос ПЛЭН разрешают делать степлером
  5. Теплоотражающее фольгированное полотно необходимо наносить внахлест 2-3 см, проклеивая фольгированной клеящейся лентой, а вот нагревательные полосы можно размещать оставляя зазор до 20 см

Кабель-канал, в который будет заводиться проводка ИК-нагревателей, рекомендуется крепить непосредственно около греющей пленки. Следует быть максимально аккуратным, чтобы не повредить герметичность системы, иначе она придет в негодность.

Проводка, которая прокладывается по кабель-каналу, должна соединяться по отношению к основной линии параллельно. Сечение провода может быть различным и зависит от общей мощности отопительной системы.

Далее необходимо выбрать оптимальное место для терморегулятора. Его размещают на высоте до 1.7 м в любом доступном месте. Поверхность под прибором должна быть теплой, иначе его показатели будут характеризоваться большой погрешностью. В небольшом помещении приборчик может подсоединяться в разрыв линии, иначе придется проводить питающий провод от щитка и производить подключение посредством магнитного контактора.

Приступая к последнему этапу – отделочному, рекомендуется запустить отопительную систему и убедиться в ее исправности. В качестве отделки могут использоваться любые материалы, продаваемые на рынке, за исключением металлических панелей. На стены под пленку ПЛЭН запрещается клеить обойную бумагу.

Подводим итоги

Высокая эффективность и экономичность – основные положительные стороны, которыми характеризуется отопление плэн. Остается решить вопрос, связанный со стоимостью. Основную статью в смете расходов при обустройстве составит цена пленки, квадрат которой обойдется в 30-40 $. Стоимость монтажа одного квадрата составит 1-1.5 тыс. за квадрат.

Что касается затрат на отопление помещений, на каждый квадратный метр будет затрачиваться в процессе работы до 20 Вт в час. Многое будет зависеть от того, какая часть помещения покрыта пленкой и каковы местные тарифы на электроэнергию.

Установка своими руками

Поскольку такое отопление позиционируется как энергосберегающее, обязательно нужно соблюдать последовательность этапов установки и подключения:

  • Подготовить ровное, сухое основание.
  • Нашить, используя строительный степлер, на перекрытие дополнительный теплоизоляционный материал с фольгированным отражающим слоем (Изолон с фольгой, Пенофол). Стыки заклеить армирующей лентой с алюминиевым напылением.
  • Прикрепить электронагреватель скобами стройстеплера. Для бетонного основания прикрепить обрешетку на плиту при помощи саморезов, на нее установить ПЛЭН.
  • Подключить электропитание, датчик температуры, вывести кабель к терморегулятору.
  • Смонтировать блок управления и термостат на стену на уровне 1,5 м от пола. Протестировать систему.
  • Закрыть готовое инфракрасное отопление декоративным покрытием.

Стоимость укладки ПЛЭН профессиональной бригадой составляет около 800 руб/м 2 с учетом транспортных расходов, проведения необходимых замеров и расчетов. Если разрабатывается проект для больших площадей, то цена увеличивается на 10-15 %. Следует также учитывать, что пленочно-лучистый электронагреватель должен занимать как минимум 70 % от площади основания. Легко интегрируется в систему «Умный дом», весь процесс установки длится менее 1 дня.

Некоторые опытные мастера рекомендуют иную систему монтажа: сначала крепится деревянная обрешетка, в промежутки которой закладывается минеральная вата. Закрывается все потолочным ГКЛ, далее крепится фольгированная защита, ПЛЭН и финишная отделка. Теплопотери благодаря такому «пирогу» снижаются до минимума.

Опыт многих покупателей подтверждает, что ПЛЭН целесообразно применять только в качестве дополнительного источника тепла, поддерживающего температуру во время отключения основного отопления. Его главная задача в этом случае – не дать остыть жилью за время отсутствия хозяев.

Что такое инфракрасное излучение

Инфракрасное излучение – это безвредный спектр электромагнитного излучения. Инфракрасные волны дают все предметы, окружающие человечество, только в разном диапазоне в зависимости от нагрева. Получается, что инфракрасное отопление абсолютно безвредное, так как дает человеку совершенно естественное тепло.

К тому же инфракрасное отопление полезно для здоровья. Так как диапазон излучения ПЛЭН находится на одном уровне с диапазоном излучения человека, осуществляется терапевтическое воздействие на организм. Инфракрасное тепло улучшает обменные процессы, способствует быстрому выздоровлению от простудных заболеваний и снижению веса.

Циркуляция тепла в сравнении с обычным отоплением. Нажмите на фото для увеличения.

Отопление ПЛЭН при правильной установке позволяет распределять лучи тепла по всей комнате

Важно учитывать высоту потолков и площадь помещения и, исходя из расчетов, правильно распределить систему

Преимущества ПЛЭН

Пленочное отопление имеет ряд преимуществ.

Не требует отдельного места в помещении. Так как вся система устанавливается на потолке и занимает практически до 80% его площади, то в комнате на полу и на стенах место остается абсолютно свободным.

Кроме удобства использования, такое инновационное электрическое отопление полезно и с экономической точки зрения. Оно потребляет достаточно мало энергии. Обусловлено это продуманным устройством потребления электроэнергии. Система ПЛЭН, достигнув указанной на регуляторе температуры, переходит в экономный режим и отключается до тех пор, пока температура не начнет падать, затем снова автоматически включается и набирает потерянные градусы.

Потолочное расположение ПЛЭН. Нажмите на фото для увеличения.

Если все же по какой-то причине повредится проводник и пленка перестанет прогреваться, ее легко сменить на новый лист. Достаточно демонтировать потолочное покрытие, убрать испорченный лист и подсоединить к системе новый. Чего не скажешь, допустим, про тот же самый теплый пол, где вся система заливается капитальной стяжкой, и в случае перегорания контактов остается только пожать плечами и искать новые методы обогрева.

Потолочное отопление удобно тем, что его можно полностью скрыть под любым строительным материалом. Пленку просто декорируют пластиковыми панелями, потолочной плиткой, навесными или натяжными потолками. Единственное ограничение в отделке потолка с системой ПЛЭН – нельзя устанавливать под зеркальные и металлические поверхности.

Отопление ПЛЭН универсальное. Его можно устанавливать как внутри частного дома, так и в любых других помещениях: в квартирах домов, учреждениях социального характера (детские сады, школы, больницы), банях, саунах, теплицах и других учреждениях.

ПЛЭН можно использовать для отопления производственных помещений. Нажмите на фото для увеличения.

Простота конструкции отопления системой ПЛЭН позволяет продлить срок эксплуатации до 30 лет.

Из-за экономного потребления энергии, отсутствия затрат на ремонт и содержания система ПЛЭН быстро оправдывает вложенные в ее установку средства.

Возможность установить отопление своими руками. Достаточны базовые знания электромонтажа и умение закреплять потолочные конструкции.

Отопление ПЛЭН обеспечивает комфорт дома: не сушит воздух и не сжигает кислород. Система работает бесшумно и не выделяет продуктов сгорания.

Теплый пол на основе ПЛЭН. Нажмите на фото для увеличения.

Для того чтобы убедиться в удобстве и простоте этого отопления, достаточно посмотреть на его технические характеристики:

  1. Потребление тока – не более 1 Ампер.
  2. Длина волны инфракрасного излучения – 9 мкм.
  3. Мощность – 180 Вт.
  4. Максимальная температура нагревания на поверхности листа – 45 градусов.
  5. Вес одного квадратного метра – всего 700 г.

Это основные технические характеристики, показывающие, насколько проста система ПЛЭН и насколько она экономна в плане энергопотребления, а небольшой вес способствует легкому монтажу даже в одиночку.

Достоинства и недостатки системы отопления ПЛЭН

В следующем списке приведены преимущества, особенности и некоторые важные параметры качественных систем данной категории:

  • Преобразование электроэнергии в тепло осуществляется эффективно, без лишних потерь. КПД достигает 90-95%, что на 15-20% лучше по сравнению с типовыми масляными нагревателями.
  • Температура внешних поверхностей пленок отопления ПЛЭН не превышает +50°C. Это значит, что не нужны дополнительные меры для соблюдения самых строгих требований правил пожарной безопасности.
  • Допустимо близкое размещение пленочного нагревателя ПЛЭН около деревянных и пластиковых деталей. Это упрощает монтаж и выбор подходящих элементов конструкции, отделочных материалов.
  • При такой температуре не сгорают механические частицы, которые содержатся в атмосфере помещения.
  • Конвекционные потоки при любом варианте размещения системы отопления ПЛЭН минимальны. Это предотвращает перемещение пыли, загрязнение помещений, возникновение аллергических реакций.
  • Небольшая толщина пленки подразумевает экономное использование свободного пространства.
  • ИК-излучатели этого типа скрывают за декоративными панелями и функциональными покрытиями. Они не оказывают никакого влияния на эстетику интерьера.
  • Для подключения такой системы отопления не нужна близость магистрального газопровода.
  • Прокладка кабельных трасс дешевле, чем монтаж труб. Рабочие операции упрощает малый вес, высокая прочность пленочных конструкций.
  • Потолочное инфракрасное отопление выполняет свои функции без дымоходов, циркуляционных насосов, котлов и бойлеров.
  • Пленочные излучатели обеспечивают быстрый нагрев, работают совершенно бесшумно.
  • Их минимальная инерционность вместе с принципами управления хорошо подходят для включения в состав современных управляющих комплексов категории «умный дом».
  • При соответствующем оснащении не сложно поддерживать температуру в отдельных помещениях с высокой точностью (±1-1,5°C).
  • Хорошая защищенность от внешних воздействий в совокупности со щадящими температурными режимами обеспечивают длительный срок службы. Современные модели сохраняют хорошие потребительские характеристики на протяжении 50 лет и более того.

«Плюсы» ПЛЭН: простой монтаж, недорогие комплектующие детали, рациональное распределение температуры воздуха

Как свидетельствуют отзывы, обогреватель пленочный действительно обладает многими преимуществами. Однако для объективного анализа необходимо рассмотреть «минусы», которые упоминают владельцы и некоторые профильные специалисты.

Область нагрева ограничена направленностью излучения. Вне соответствующих зон температура воздуха ощутимо ниже. Для равномерного поддержания температуры в помещении необходимо покрывать пленочными излучателями большие площади.

Несмотря на высокий КПД и сравнительно небольшое потребление на 1 м кв. ПЛЭН придется учесть значительные эксплуатационные затраты. Стоимость отопления с применением электроэнергии выше в наши дни по сравнению с газом. Для подключения понадобится соответствующий по мощности источник питания.

Можно сэкономить дополнительно, если установить простейшую «буржуйку» и заняться незаконной вырубкой леса

Серьезный анализ поможет более точно оценить реальные затраты при сравнении ПЛЭН с альтернативными системами отопления. Его сделать можно самостоятельно с учетом индивидуальных потребностей, условий эксплуатации

Обратите внимание на следующие нюансы:

  • Для применения жидкостных систем отопления нужно приобрести и установить радиаторы, трубы, запорные устройства, котел, другие компоненты.
  • В процессе использования такого оборудования необходимо обеспечить надежную защиту от промерзания, предотвратить образование накипи.
  • Для хранения относительно недорого твердого топлива потребуется склад. Обращение с ним сопровождается дополнительными трудозатратами.

Особенности монтажа системы

Установка ПЛЭН осуществляется довольно просто, однако работу всё же лучше доверить профессионалу

Если ее вы планируете произвести самостоятельно, то важно хорошо утеплить помещение, ведь без должной теплоизоляции использование системы будет нецелесообразным. Удлинять или укорачивать плёнку не следует

Разбирать устройство самостоятельно не нужно, как и включать его в свернутом состоянии.

Рулон не должен подвергаться механическим повреждениям. Пленочная система должна устанавливаться на ровную гладкую поверхность, которая не имеет дефектов, выступов и острых краев. Подключение ПЛЭН лучше осуществлять на фольгированную подложку, которая будет обеспечивать отражение лучей. Инфракрасные пленки эффективны и практичны. Однако это будет именно так, если все работы вы осуществите правильно.

Использовать в качестве термоотражающего изоляционного материала можно «Изолон». Площадь покрытия потолка должна быть близка к 100%, это касается и мансардных наклонных стен. В качестве исключения выступают лишь скрытые аварийные выходы.

Отзывы реальных владельцев о ПЛЭН вы смогли прочесть выше

Однако перед началом эксплуатации оборудования важно поинтересоваться об особенностях укладки системы. Полосы термоизолятора должны быть закреплены таким образом, чтобы пропусков не оставалось

Рекомендуется располагать их с нахлестом, который достигает 30 мм.

Крепление «Изолона» осуществляется любым доступным способом. Главное при этом, чтобы материал прочно удерживался на поверхности, ведь он станет основой для монтажа пленочных элементов. В отзывах реальных владельцев о ПЛЭН довольно часто можно увидеть, что некоторые производители предлагают к продаже совместно с пленочной системой универсальные крепежные элементы, которые можно использовать совместно с любой поверхностью стен и потолка. Такие элементы обеспечивают надежное крепление не только теплоизоляции, но и нагревательной пленки.

Площадь покрытия потолка полотнами системы обогрева можно снизить до 50 %. Конечное значение будет зависеть от климатических особенностей региона. Чаще всего в качестве оптимального значения плотности покрытия выступает предел от 80 до 85 %. В отзывах реальных владельцев о ПЛЭН довольно часто можно увидеть мнения потребителей о том, что полотна лучше располагать таким образом, чтобы контактные провода находились ближе к месту коммутации цепи. Это позволит снизить затраты на кабель-каналы и провода.

Полотна не должны пересекаться одно с другим. Крепление к изолированной поверхности потолка можно осуществить по-разному, всё будет зависеть от материала основы. Если обстоятельства позволяют, то наиболее удобным способом станет строительный степлер, это ускорит процесс.

В отзывах реальных владельцев о ПЛЭН можно прочесть мнения о том, что для монтажа подходят саморезы с широкой шляпкой или пресс-шайбой. Если перекрытие выполнено из бетона, то под дюбели придётся просверлить отверстия. Это касается и универсальных пластиковых крепежных элементов, которых окажется достаточно, ведь нагрузка будет невелика.

Варианты монтажа пленочных нагревателей

В теории ИК обогреватели пленочного типа можно установить на любую ровную поверхность. Но, на практике, их обычно монтируют на пол или на потолок. Можно установить и на стену, но это будет наименее эффективный вариант, так как разогретые воздушные потоки будут подниматься строго вверх, значительно ограничив действия нагревателя.

Поэтому рассмотрим подробнее все нюансы более эффективных способов применения ПЛЭМ напольного и потолочного размещения.

Напольное размещение ПЛЭН

Пленочная конструкция крепится непосредственно под любое напольное покрытие. После подключения нагревателя он быстро прогревается и начинает излучать ик-волны. Они поднимаются наверх до плоскости пола и вбираются напольным покрытием, которое греется и, в свою очередь, передает тепло в воздух. Обогреваемые потоки перемещаются на верх, им на замену прибывают более холодные.

В итоге комната довольно стремительно нагревается. Несмотря на разницу в месторасположении пленочных обогревателей, распространение температур у потолочной и напольной систем приблизительно одинаково.

Наивысший показатель температуры будет находится у поверхности пола, чуть ниже — на уровне головы. По равномерности рассредоточения тепловой энергии обе системы тоже почти одинаковы. Главным превосходством напольного способа расположения нагревателей считается отсутствие непосредственного инфракрасного влияния на окружающие предметы мебели и бытовую технику.

Имеются определенные особенности установки полос под напольное покрытие — оно может быть любым. Вдобавок, обогреватели можно класть напрямую в бетонную стяжку. Если покрытие, уложенное сверху ПЛЭН, не характеризуется надежностью, конструкция может быть испорчена заостренными объектами, массивной мебелью и т.п.

По этой причине под тонкие покрытия следует класть дополнительный слой защиты для пленки. Еще одна характерная черта состоит в том, что ИК обогреватель может перегреться, если на него поставить большую мебель или тяжелую бытовую технику. Поэтому под такими объектами полотна желательно не укладывать, оставив место под крупногабаритными предметами пустым.

Потолочное размещение ПЛЭН

Пленочные обогреватели, размещаемые на потолке, являются более популярными. Функционируют они следующим образом: при включении системы излучатели начинают распространять ИК волны, направляя их строго вниз. Лучи устремляются к полу, и большая их часть им поглощается. Остальные волны впитываются предметами обстановки, в результате чего пол и крупная мебель начинают собирать тепло, а потом и отдавать энергию в пространство.

Согласно законам физики, теплая воздушная масса поднимается наверх. Более холодные потоки воздуха сходят вниз и прогреваются. Следовательно, максимальный уровень температуры в комнате будет у пола. На высоте 1,5-1,8 м ее уровень будет уже на 1-2С ниже. Подобное размещение температурных режимов доктора находят наиболее подходящим для организма и отличного самочувствия человека.

При этом следует не забывать, что нагрев происходит предельно однородно. Еще одно преимущество: для сокрытия ИК отопления ПЛЭН на потолке позволено применять почти любое доступное покрытие. Исключением будут лишь натяжные потолки, как тканевые, так и пленочные, так как он может деформироваться от близости к нагревателю.

Впрочем, если очень нужно объединить натяжной потолок и ПЛЭН можно организовать между ними дополнительный защитный слой из гипсокартона. Еще одним достоинством монтажа пленочных нагревателей на площадь потолка считается низкий риск их нечаянного повреждения.

Хотя, в многоквартирном доме всегда присутствует риск протекания от соседей сверху, в результате чего система неизбежно выйдет из строя. К недостаткам потолочного размещения относится сложность монтажа. Однако с технической точки зрения такая система ничем не отличается от напольного или настенного способа монтажа. Еще один изъян — влияние ИК излучения на бытовую технику.

Количество энергии, которое требуется для обогрева объекта, определяет его высота. Профессионалы не рекомендуют устанавливать пленочную систему на потолок строения высотой более 3,5 м, так как в этом случае затраты на отопление жилья будут чрезмерно высоки.

Энергосберегающее отопление ПЛЭН: что это такое, принципы работы

ПЛЭН — система отопления, основанная на использовании физических процессов теплообмена. Эффект сравнивают с теплом солнца. Имеет многослойную структуру.

Между двумя слоями лавсановых плёнок располагается специальная алюминиевая фольга с отражающей поверхностью, а между слоями фольги — резистивные элементы. Толщина плёночных нагревателей составляет 1—1,2 мм.

Лавсановые плёнки выполняют две функции — электроизолирующую и декоративную. При включении системы в сеть электрический ток поступает к электрическим нагревателям, разогревающим фольгу, которая отражает инфракрасные волны длиной 9,4 микрометров. Эти волны невидимы человеческому глазу, но хорошо ощутимы как тепло. В результате теплообмена между поверхностью ПЛЭН и декоративным покрытием (напольным, потолочным или настенным) тепло распространяется по всему помещению.

Максимальная температура, которой достигают электронагреватели — 45 °C. Благодаря этому ПЛЭН считается одной из наиболее безопасных систем отопления.

Плёночные электронагреватели выполняют роль как основного отопления, так и дополнительного. Плёнки устанавливаются на любой ровной поверхности как горизонтальной, так и вертикальной и даже наклонной. Благодаря своим особенностям ПЛЭН сохраняет ощущение тепла и уюта в доме.

Технические характеристики

Параметры ПЛЭН приведены в таблице:

ПоказательХарактеристикиЗаявленные данные
МатериалНагревательСпециальный сплав
ИзоляцияТрёхслойный ПЭТ
ОтражательАлюминий
Масса1 м. квадратный550 г
Толщина0,4 мм
Температура, макс.45 °С
Потребляемая мощность 150—175 Вт/м. квадратный
КПД98%
Срок эксплуатации>50 лет

В зависимости от высоты помещения выбирается мощность. Обусловлено это тем, что часть излучения рассеивается в воздухе, вследствие чего тепло, поднимающееся снизу, не будет достигать цели. Производители рекомендуют при высоте до 3 м использовать ПЛЭН мощностью 125 Вт на квадратный метр. В остальных случаях — 150 Вт на квадратный метр.

Фото 1. Рулон пленочного инфракрасного электронагревателя. Материал можно разрезать при помощи обычных ножниц.
