Печь для бани своими руками: монтаж изделий из металла и кирпича

Фундамент — основа основ

Главное правило — фундамент должен быть выполнен отдельной конструкцией и не перевязывать с фундаментом на котором покоится самодельная баня. В подошве фундамента, на который сажаются печи необходима песчаная подушка. Это своеобразный демпфер, который берет на себя различные линейные колебания.

Как правило, толщина такой подушки 20% от высоты массива фундамента, хотя, исходя из конкретных условий в которых возводятся бани этот показатель может и корректироваться. По периметру посадки печи на фундамент прокладывается огнестойкая отмостка из базальтового сырья. Общепринятые схемы банных печей предусматривают ее в размере 150 мм.

Преимущества и недостатки кирпичных печей

Для парной печки изготавливают из разных материалов. Но у конструкции, сложенной из кирпичей, имеется большая закрытая каменка – для бани это идеальное решение, поскольку по качеству получаемого от нее пара ей нет равных.

Достоинства таких печей следующие:

  • продолжительное сохранение выработанной тепловой энергии;
  • пожарная безопасность;
  • равномерный прогрев окружающего пространства;
  • возможность обогревать большое по площади помещение;
  • в процессе принятия процедур нет необходимости добавлять топливо;
  • простота эксплуатации;
  • камни и продукты горения между собой не контактируют.

Изображенная на фото печка каменка для бани имеет и недостатки:

  • значительный вес конструкции и по этой причине необходимость создания под нее фундамента;
  • потребность в предварительном прогреве банной постройки.

Бабы, глина!

Сделать печь для бани поможет глина. Как известно, глина бывает тощая и жирная. И дело никак не в объеме талии, а в способности связывать инертное вещество, например песок . Жирная глина это материнская порода, которая залегает на глубине, как правило, не менее 150 см от поверхности почвы. Добыть такую при копке подвала — не вопрос.

А если никаких землеройных работ в округе не предвидится, а глина нужна. Как быть? Тогда можно ожирить и тощую глину, например, с ближайшего оврага или промоины. Но перед эти необходимо провести небольшой тест на качество, а точнее, «на палку».

Старый и вечный способ печников прост до безобразия, как и все гениальное

Нужна ореховая, грушевая, яблоневая, сливовая или ясеневая молодая палка с корой, не важно, главное чтобы поверхность была гладкая. На худой конец пойдет и гладко оструганный держак от тяпки или лопаты

Глиняную болтушку хорошенько размешивают до густоты свежей деревенской сметаны и опускают в нее палку на 2/3 длины.

После чего деревянный инструмент вынимают и смотрят на поверхность. Она должна быть покрыта равномерным слоем глины на толщину спички, в среднем, порядка 2 мм. Если так, то отлично глина то что нужно. Если на пробнике видны промоины — глина тощая. Если сгустки и комки, то наоборот — жирная. И та и другая требует лечения. Жирную глину выхолащивают. Добавляют в нее мелкую крошку от толченого кирпича, или как называют ее печники «крупку».
Тощую — «вымучивают», по научному, обогащают. Для этого в бадью на 1/3 насыпают измельченную глину, заливают 2/3 воды и тщательнейшим образом вымешивают до однородной консистенции. В старое время в работу шло деревянное весло, в век космических полетов можно использовать строительный миксер с универсальной насадкой.

Как только начинается замутнение воды светлой взвесью, тут же сливается 1/3 воды и раствор оставляется в покое до полного осветления. Как только глина отстоялась воду сливают, а с осаженной глины снимают «шапку», верхний слой примерно 2,5-3 см. После этого опять проводят пробу на палку и если результат устраивает, глина расстаивается и идет в работу, если нет — операция повторяется.

Конечно же, в условиях современного рынка, можно приобрести готовую печную глину необходимых параметров, которая реализуется в сухом виде, в пакетах. Но некоторые предпочитают готовить глину самостоятельно.

Наша песочница

Несколько слов о песке. Песок должен быть промытый, просушенный и просеянный. Некоторые прокаливают на жаровне. Но это на любителя. Современной наукой чудодейственные свойства прокаленного песка пока не установлены. А вот просеивать очень желательно. Достаточно сита с ячейкой 5 мм. Отсеивается крупные включения, которые будут «садиться в шов».

При этом сохраняется разнородность песка, то есть он включает в себя разные фракции, что полезно для создания качественного массива шва. Песок годится карьерный, овражный, в меньшей степени речной. У речного, по идее более сглаженная кромка и хуже коэффициент сцепления, но это скорее из области нанотехнологий, поэтому сильно можно не заморачиваться.

Выбор кирпича

Для кладки печи, которую планируется топить углем или газом, лучше брать огнеупорный качественный кирпич с показателем морозостойкости до 25 циклов. Если же владелец решил строить своими руками дровяную печь, то надо желательно выбирать тугоплавкие разновидности стройматериала. Брать под эти цели пустотелые и силикатные виды нежелательно, так как они не способны выдерживать высокотемпературные воздействия и быстро разрушаются.

При необходимости можно добиться значительного уменьшения расхода огнеупорного кирпича, если выложить из него только топку. Остальную же часть конструкции печи можно сделать из обычного силикатного. Однако нужно помнить о том, что эти материалы обладают различным коэффициентом терморасширения, поэтому использовать одновременно оба варианта в обвязке не стоит.

Понять, насколько качественный попался вам кирпич, можно следующим образом: возьмите любой твердый предмет и постучите по кирпичу. Если звук получится звонким, «металлическим», то, значит, вы имеете дело с хорошим строительным материалом. Не рекомендуется выбирать для кладки печи изделия, если на поверхности четко видны трещины, вкрапления и поры. Признаками высокого качества у шамотного кирпича является насыщенный желтоватый цвет, а у необожженного он, как правило, тусклый и бледный.

Укладка бутобетонного фундамента

Печка каменка для бани своими руками может быть сооружена на другом виде фундамента, который создают следующим образом:

  1. Роют котлован с учетом величины промерзания грунта. Его нужно делать шире относительно периметра и глубины на 10-15 сантиметров. Фундамент бутобетонный закладывают при условии, что стенки ямы не осыпаются и не проступили грунтовые воды.
  2. На дно высыпают щебень высотой 15 сантиметров и утрамбовывают, делая горизонтальную площадку.
  3. Дальше строят опалубку, внешне представляющую ящик, не имеющий дна. Изнутри ее покрывают гидроизоляционным слоем из рубероида или используют горячий битум, после чего ее погружают в котлован.
  4. На дно помещают слой камней диаметром не более 15 сантиметров, а в промежутки между ними высыпают щебень.
  5. Поверх заливают раствор из портландцемента и песка (в пропорции 1:3), напоминающий по составу густую сметану.

Дальнейшие действия зависят от выбранного варианта:

  1. Первый ряд камней заливают раствором и оставляют на 24 часа. Также поступают со вторым слоем камней и ожидают сутки. Действуют аналогично и дальше, пока не будет достигнут нужный уровень.
  2. При небольшом объеме основания заливку делают за один раз.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Как правильно монтировать дымоход

Труба дымохода может быть монтирована через крышу или стену бани. Более предпочтительно направлять трубу напрямую через крышу: это позволит сократить теплопотери, продлить срок службы дымохода, сэкономить средства и время на монтаж. Однако такой способ монтажа требует тщательной изоляции трубы – в противном случае есть риск возгорания и задымления помещения.

Для изоляции дымохода используется базальтовая вата. Она укладывается вокруг проходной трубы по всей длине и фиксируется стяжками. Место соприкосновения дымохода с потолком требуется подготовить укладкой дополнительного теплоизоляционного слоя примерно на метр в каждую сторону. Между проходным узлом и дымовым каналом должен оставаться небольшой зазор – этот воздушный карман позволит отводить лишнее тепло и обезопасить постройку от возгорания.

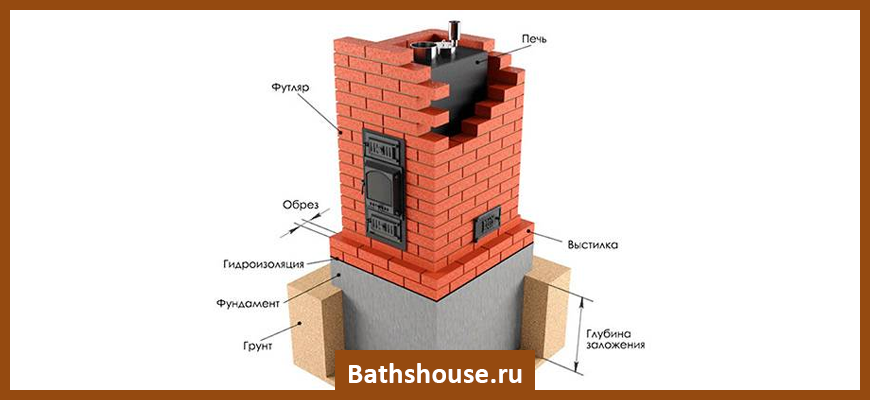

Обустройство фундамента

Сейчас в интернете можно найти много чертежей, фото, схем постройки фундамента под обкладку печи в бане кирпичом. Что представляет собой это сооружение?

Фундамент выполняется в виде четырехугольного колодца, высота которого равняется высоте печи. Для закрытия металлических стенок используют сплошную, или кладку с окошками, через которые не только забрасывают топливо, но и усиливается вентиляция вокруг нагревающейся поверхности.

По подсчетам специалистов, деревянные балки для пола способны выдержать до 650-700 кг нагрузки. Хотя практически, не рекомендуется давать нагрузку, больше чем 400 кг на 1 м². Поэтому, желательно еще усилить существующий каркас железной конструкцией из уголка (50 мм), или сваями винтового характера, при условии, что на экран пойдет примерно 180-200 кирпичей весом по 3,5 кг.

Алгоритм постройки фундамента

  1. Вырезать в полу (если он уже смонтирован) определенного размера квадрат, вырыть котлован глубиной примерно 35-45 см.
  2. Засыпать дно щебнем крупной фракции, уложить гидроизоляцию, установить опалубку.
  3. Разместить в каркасе фундамента куски арматуры, нанести необходимое количество мастичной гидроизоляции, залить конструкцию бетоном примерно на 15-20 см выше грунта.
  4. Вывести обычным кирпичом «подушку» на уровень пола, на которой будет размещена печь и обкладка.
  5. Подождать около 3-ех недель, пока бетон будет давать усадку, после чего уложить теплоизоляцию, стальной лист (толщина 3-5 мм) под печь.

Подготовка раствора

Для того, чтобы качественно обложить железную печь в бане лучше всего пользоваться классическим глиняно-песчаным раствором. Можно к нему добавить небольшое количество (примерно шестую часть) цемента марки 400. Этот ингредиент способен только усилить целую конструкцию, поскольку температура будущего экрана не будет достаточно высокой.

Поскольку глины требуется немного, то лучше всего ее купить в магазине стройматериалов. Для сельских жителей такой проблемы, как приобретение глины, не должно существовать.

Для подготовки раствора, необходимо взять просеянный песок и смешать с глиной в равных соотношениях. Воду добавлять постепенно, чтобы получилась густая смесь, которая могла бы легко соскользнуть з мастерка.

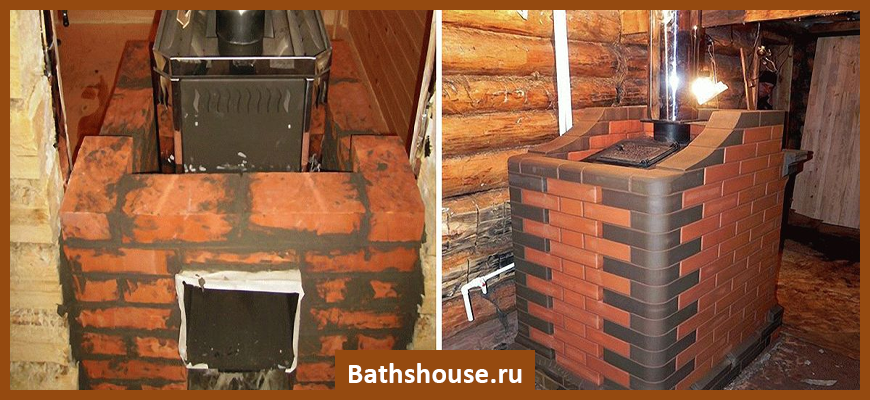

Какие еще материалы используют для обкладки печи в бане

Оказывается, что не только кирпичом можно обкладывать банные печи. Замечательным заменителем являются гранитные или мраморные плиты. Они также хорошо переносят температурные перепады, обладают большой массой и высокой теплопроводимостью. Кроме того, такая отделка придаст банному помещению необычно красивый и неповторимый вид. Позволить себе такую роскошь может не каждый, с финансовой точки зрения. Но если у вас сохранились какие-то остатки, то можно их использовать для сооружения печной перегородки.

Правда, с монтажом таких плит немного сложнее, в сравнении с кирпичной кладкой. Для обеспечения красивого вида обложенной печки, необходимо, чтобы работы выполнял специалист. По крайней мере, нужно хозяину хотя бы посоветоваться с таким человеком.

Также для обустройства теплового экрана используют минеритовые плиты. С их помощью стенка монтируется значительно проще и быстрее, даже в сравнении с кладкой, и способна выдерживать температуры 360-400⁰С. Но теплоемкость этого материала – невысокая, поэтому его можно использовать в качестве хорошей перегородки, которая не сможет накопить тепла.

II этап работы. Изготовление печи из трубы

Печь буржуйка своими руками.

Внизу трубы для каменки нужно сделать вырез шириной 18-20 см и высотой 5-6 см. Это – будущее поддувало. Над самим вырезом монтируется с помощью сварки круглая стальная платина толщиной не меньшей, чем 1,2 см. Также отдельно следует вырезать часть металла для размещения печного колосника в поддувале. А чтобы его хорошо закрепить, нужно зафиксировать четыре «ушка» с помощью сварки.

Теперь вырезается ниша для топки. Из кусочка металла с размерами 25х30 см изготовляется дверца топки и вешается на крючках или петлях

Важно не забыть приделать защелку. А саму дверцу можно сделать из остатков все той же трубы

Над самой топкой с помощью сварки фиксируется отрезок трубы – будущая каменка. Его размеры – 30-35 см. Главное, чтобы каменка расположилась таким образом, чтобы расстояние от ее днища до верха было не менее 10 см. Причем заднюю стенку трубы необходимо заварить, а на наглухо приваренной к корпусу печи сделать еще небольшую дверцу с размерами 25-30 см.

Теперь каменку до половины нужно заполнить округлыми булыжниками или, на крайний случай, электрическими изоляторами. А для того, чтобы камни не высыпались, желательно дополнительно приварить ограждающий стальной прут. Но самодельные печи для бань, изготовленные из трубы, вполне могут быть и другой конструкции. Например, с приваренной над топкой на высоте 35-40 см от колосника решеткой из стальных прутков, на которой и расположены камни.

Далее в верхней части печи закрепляется муфта из стальной шины. Ее толщина – 5- мм, а ширина – не менее 50 мм. Часть деталей приваривается к корпусу печи, и вторая половина муфты, которая выступает над печью, будет деталью для монтажа бака.

Тонкости установки

Монтаж металлической печи следует производить с соблюдением специальных требований:

  • Основание, на котором устанавливается конструкция, должно быть прочным, устойчивым, пожаростойким.
  • Стены рядом с отопительным прибором необходимо облицевать жаропрочным материалом.
  • Выходная труба и дымосборник печи должны иметь одинаковый диаметр.
  • Под топливным каналом следует уложить огнестойкий лист для предотвращения возгорания.
  • Уклон пола в парной должен идти вниз от отопительного прибора, чтобы под настил не попадала вода.

Схема установки зависит от разновидности печи, особенностей расположения топки, типа дымохода

При выполнении монтажных работ важно помнить о том, что безопасность эксплуатации отопительного оборудования и самой бани зависит от строгого соблюдения правил монтажа

Пошаговое руководство

Начинать необходимо с расчётов. Нужно выяснить количество кирпичей, определиться с видом раствора для кладки, понять, нужен ли будет фундамент. Если вы планируете установить экран с одной или двух сторон для небольшой печки, а пол в бане у вас надёжный, то строить основание вам не потребуется. Для лёгкой конструкции достаточно укрепить половые лаги, подставив под них дополнительные опорные столбы.

Если вы хотите закрыть печь полностью, то определите общую массу будущей конструкции, которая складывается из веса кирпича (расчётная величина), самой печи (есть в паспорте) и котла с водой (по объему).

Как рассчитать вес кладки:

  • Измерьте протяжённость экрана или периметр сплошного кожуха.
  • Посчитайте, сколько кирпичей уйдёт на один ряд.
  • Умножьте на число рядов – у вас получится необходимое количество кирпича в штуках.
  • Результат умножьте на вес одного. Согласно ГОСТ один полнотелый керамический кирпич весит 3,3 до 3,6 кг, пустотелый – 2,3 до 2,5 кг. Погрешностью можно пренебречь.

Не забудьте о печи с водогрейным котлом. Если полученная цифра больше 700 кг, то строить фундамент придётся.

1. Устройство фундамента

Для работы потребуется: лопата, цементный раствор, арматура для связки бетона, доски для опалубки (можно б/у).

Пошаговая инструкция:

  • Демонтировать пол.
  • Выкопать квадратный котлован глубиной в 40 см. Площадь его должна на 15 см с каждой стороны превышать вертикальную проекцию защитного кожуха.
  • Устелить дно и стены рубероидом для гидроизоляции.
  • Установить опалубку из досок.
  • Залить цементным раствором, тщательно разровняв его по уровню. Под большую печь фундамент армируют.
  • После полного высыхания цемента сверху укладывают слой кирпича, проверяя его горизонтальность.

Полученное основание закрывают металлическим листом и после устанавливают печь. Чтобы во время кладки её не повредить, накройте тканью или плёнкой.

2. Раствор и подготовка кирпича

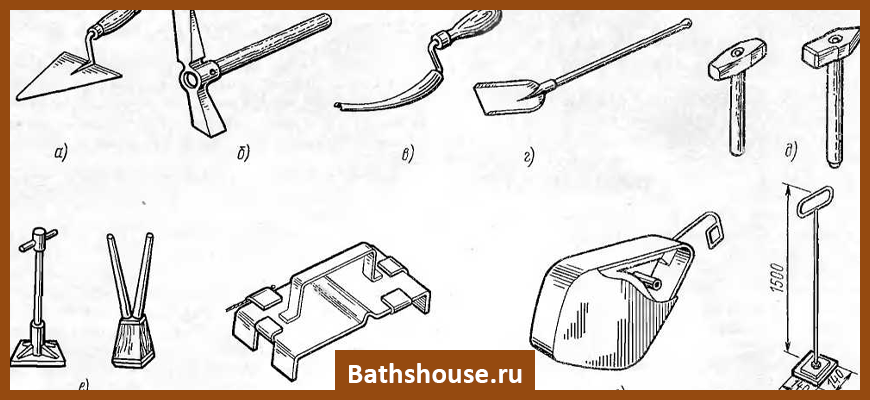

Инструменты: уровень, мастерок, карандаш, рулетка, узкий шпатель.

Раствор для кладки необходим такой же, как при строительстве кирпичной печи. Это глина с песком в соотношении 1:2, в которую для крепости можно добавить на каждые 10 кг (на ведро) 100 г поваренной соли и столько же цемента. Глину предварительно (в среднем за 3 дня) замачивают, разминают до состояния сметаны средней консистенции. Песок просеивают. Готовый гомогенный раствор не должен стекать с кирпича, поставленного на ребро.

В стройматериалах предлагают несколько разновидностей сухих огнеупорных смесей для кладки. Из них можно выбрать любой понравившийся и развести по инструкции. Там же можно приобрести чистую шамотную глину, в жирности которой не придётся сомневаться тем, кто своими руками первый раз взялся за строительство.

В жаркое время года кирпич для облицовки замачивают на ночь. Делают это для того, чтобы он не впитывал влагу с раствора. Иначе высыхание будет неравномерным и слишком быстрым. Если строительные работы ведут при температуре не выше 15 градусов, то необходимости в длительном замачивании нет. Достаточно «пропускать» материал через таз с водой во время работы.

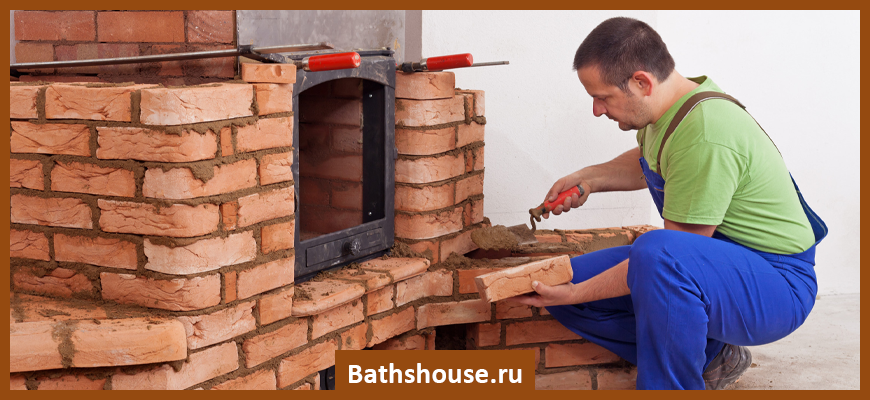

3. Кладка

Укладывают кирпич, контролируя каждый ряд на горизонтальность. Через каждые 2-3 ряда конструкцию армируют, прокладывая по периметру перфорированную металлическую ленту или проволоку. Слой раствора не более 0,5 мм. Порядовку выполняют согласно выбранной схеме. Лишний раствор убирают сразу.

Работу необходимо разделить на этапы, выкладывая в первый день не более 3 рядов. Такая организация позволяет просохнуть, укрепиться низу, которому предстоит выдержать дальнейшую весовую нагрузку. Оптимально завершить обкладку металлической печи за 3 дня.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Металлическая

Печи из стали и чугуна гораздо меньше по размеру и весу, чем кирпичные. Их можно приобрести уже готовыми или сварить самостоятельно из отрезка трубы большого диаметра или толстых листов стали. Конструкция печи аналогична, основные элементы – это топка, зольник, дымоход и каменка.

Преимущества металлических печей:

  • Компактность;
  • Быстрая установка;
  • Нагрев воды и воздуха за 2-3 часа.

Моментальное повышение температуры, означает столь же быстрое охлаждение, многие владельцы отмечают наличие холодных зон в парилке, это связано с тем, что воздух прогревается неравномерно.

Такая печь больше подходит для сауны, потому что дает сухой жар. Создать высокую влажность как в парилке с металлическими отопительными конструкциями сложно.

Корпус стальной печи представляет большую пожароопасность, поэтому особенное внимание следует уделить защите деревянных поверхностей.

Металлические конструкции различаются по форме, размеру и расположению каменки, она может быть открытой и закрытой. Печь оснащают баком для воды: отдельным, встроенным в корпус, или установленным на дымоход.

Материалы

Проще всего изготовить печь из металлической толстостенной трубы – нужно лишь отрезать подходящую по размеру часть и корпус практически готов. Для работы потребуется сварочный аппарат, стальные листы толщиной 5 мм, болгарка и составные части дымохода.

Прежде чем приступать к работе, нужно продумать конструкцию изделия. Разметить расположение дверок, каменки и бака для нагрева воды. Люки отсеков и зольник можно приобрести готовые или сварить из обрезков металла.

Основание

Металлическая печь имеет цельную конструкцию и малый вес, ей не страшны движения грунта, поэтому основательный фундамент не требуется. Вполне хватит цементной стяжки, толщиной 10-15 см или толстого стального листа. Главная функция основания – надежная фиксация печи и защита пола от перегрева и раскаленных углей.

Изготовление корпуса

Из листов стали нужно вырезать подходящие куски и соединить сваркой боковые стенки, затем установить дно и крышку. Снизу будет располагаться зольник, его можно сделать высотой около 15 см, для него в лицевой части корпуса вырезается отверстие под дверку. Выше нужно сделать проем для загрузки топлива, этот отсек должен быть значительно больше.

На стенках, между нижней и верхней дверцей нужно приварить уголки, и уложить колосник из чугуна. Зольник можно оснастить ящиком, чтобы было удобно чистить печь от продуктов горения, но функциональность не пострадает и без него.

В верхней части печи нужно приварить листы для размещения открытой каменки, для закрытой потребуется еще и крышка. Водогрейный бак может быть отдельным, тогда его нужно соединить с печью трубой или встроенным в боковую стенку, иногда резервуар крепят к дымоходу.

После установки всех элементов сварочные швы зачищаются, а конструкцию покрывают жаростойким лаком или краской.

Установка

Перед монтажом следует позаботиться о защите прилегающих стен, и закрыть их любым огнеупорным материалом: керамической плиткой, металлическими листами или кирпичной кладкой.

Ножки печи лучше приварить к металлическому основанию, чтобы конструкция была устойчивой. Дымоход необходимо изолировать от потолочного перекрытия негорючим материалом, и утеплить в той части трубы, которая выходит на чердак.

Осталось только уложить булыжники в каменку и можно использовать печь по прямому назначению. Для полноценной эксплуатации бани необходимо от 50 до 100 кг камней. Подойдут округлые экземпляры разного размера. Не стоит укладывать в резервуар для нагрева гранит, он плохо переносит высокие температуры, лучше выбрать обычный булыжник, жадеит или базальт.

Крупные камни нужно расположить снизу, удлиненным концом вверх, такая укладка обеспечит свободный доступ горячего воздуха к верхним слоям и равномерный нагрев.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
