Печь камин своими руками из кирпича: чертежи и процесс кладки

Предназначение

Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.

Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.

Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.

Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.

Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.

https://youtube.com/watch?v=U6wB6xI4DsQ

Выполнение работ

После того как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробную порядовку, вам понадобится закупить следующие материалы и инструмент:

1. Резервуар, в котором будет замешиваться сцепляющая основа. Он должен быть достаточно большим, не менее чем на 40 литров. Для лучшего смешивания лучше всего обзавестись электрическим миксером;
2. Для того чтобы просеивать песок, понадобится купить специальное сито;
3. Кладка осуществляется с помощью мастерка;
4. Для проверки ровности углов необходим строительный уровень;
5. Обзаведитесь рулеткой, угольником и линейкой;
6. Отметки ставятся с помощью простого карандаша или строительного маркера.

Дополнительно могут потребоваться такие предметы как: молоток, ветошь, ножик, наждачка и другие.

Перед тем как приступить к работам, подготовите комнату, накройте всю мебель, предметы интерьера которые в ней находятся. Для удобства подключения инструмента возьмите удлинитель.

Монтаж кирпичного камина своими руками осуществляется согласно следующей этапности:

• Любая массивная конструкция начинает возводиться только после того как построен фундамент. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать раствор в котлован, необходима опалубка. В этом случае возведение печи происходит только после того как фундамент полностью просох;
• Далее начинаем кладку рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичом. Периодически для усиления конструкции выполняется перевязка рядов. Все корректировки вносятся ещё до высыхания сцепляющего состава;
• После того как топка и портал камина возведены, приступаем к кладке дымохода. вытяжка закрепляется к горизонтально расположенной перегородке. Производим изоляцию поверхности. Если труба металлическая, лучше всего заключить её в кирпичный короб;
• На последнем этапе выполняются облицовочные работы, обустраивается заслонка, полка, решётка, столешница.

Печь Кузнецова или любой другой отопительный прибор нельзя сразу растапливать после возведения. Необходимо дать ему образовать усадку, хорошо просохнуть на протяжении 10-15 дней. После чего печь постепенно начинает эксплуатироваться. Закладка дров в топку осуществляется ровно наполовину, постепенно увеличиваясь.

Из этого видео вы можете узнать о том, как сделать камин из кирпича своими руками у себя дома или на даче:

Шаг 3 – закладываем основание камина и дровника

Готовим основание каминной камеры и будущего дровника. Перед тем как начать кладку рекомендую насухо, без раствора разложить примерную порядовку печи, что бы сориентироваться в будущем устройстве кладки, а уже затем приступить к работе с раствором. Выкладываем три ряда основания.

Спереди у нас камера под камин, а сзади основание под дровник. Очень хорошо, когда тепло печи просушивает поленья, перед тем как их заложить в топку.

Для того, что бы металлические уголки, которые применяют в кладке для фиксации «висящих» элементов не бросались в глаза, их прячем во внутреннюю часть кладки.

Рядом с дровником будет обыкновенная отопительная печь, сложенная по стандартной схеме. Вначале зольник и поддувало, затем топочная камера и дымоход вытяжка.

В первые три ряда закладываем зольник и поддувало печи.

Шаг 4 Устанавливаем кассету камина.

Перед тем как установить кассету камина нам необходимо все выровнять по показаниям строительного уровня. Вес данной кассеты примерно 90 килограмм, поэтому ее установка очень тяжелый и ответственный процесс.

После укладки кассеты корректируем ее положение по показаниям уровня.

Поднимаем ряды для закрытия каминной топки.

Проклейте строительным скотчем края камина, это избавит вас от строительных огрехов, царапин и других форс-мажорных обстоятельств.

Поднимаем ряды кладки вровень с верхним краем камина.

Внутреннюю стенку выводим из керамического красного кирпича, а все остальные стенки из бельгийского.

С помощью отрезного круга по керамике формируем кирпич определенной формы, что бы декоративность кладки скрыла все выступающие железные элементы каминной кассеты.

Раствор не подрезаем сразу после кладки рядов, он должен «подвянуть» и немножко схватиться.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

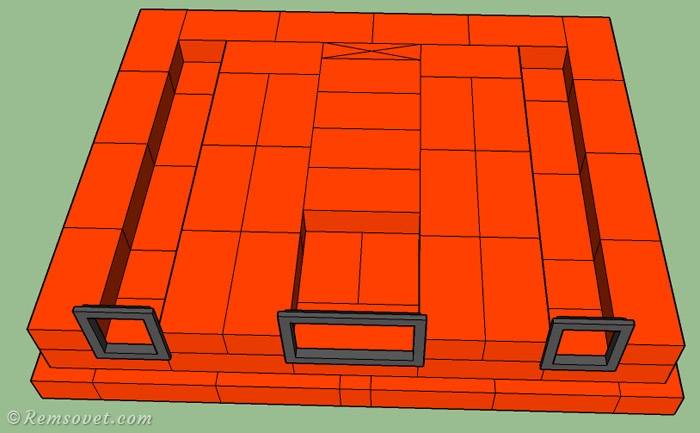

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Виды камина: конфигурация и место расположения

Начиная проект обустройства камина в доме, в первую очередь необходимо продумать место его размещения.

Существует несколько вариантов размещения этого отопительного агрегата:

Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.

Центральное расположение камина

• Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.
• Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т.д.

Камин у стены

• Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.
• Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.

Угловой камин

Если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное – это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.

Учесть нужно также следующие факторы:

Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.

Место расположения камина в доме

Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Раствор для кладки камина

Выложить камин не просто, важно использовать качественные смеси и правильно развести консистенцию. Проще всего приобрести уже готовы смеси, как правило, их продают в мешках по 20-30 кг

Они лучше тем, что уже расфасованы согласно классификации и норм

Кстати, помимо состава обращайте внимание на технические параметры, то есть на уровень термостойкости. Ведь помните, что камины в принципе используются чаще, поэтому топка должна обладать отличными термическими показателями.
Можно сделать раствор собственноручно, однако для этого понадобится песок, лучше всего мытый, чистый, просеянный с диаметром в 0,2-1,8 мм

Также лучше использовать глину только жирную. Подобрать консистенцию сложно, при достаточно сильном избытке глиняной смеси, он станет растрескиваться либо течь. А вот, наоборот, когда не достаточно глины, не будет прочности.

Раствор для кладки

Глину стоит подбирать лучше чистую, в которой минимальное содержание примесей. Наиболее оптимальным вариантом считается, так называемая синяя глина, но можно использовать и классическую красную. Помните, что пропорции должны совпадать со следующими: 1/1 или 1/3.
Однако точное соотношение подбирается уже непосредственно на месте, можно сказать на глаз. Для контроля можно воспользоваться народным способом, итак, на кирпич кладется раствор в 5 см. сверху кладем еще один кирпич. Принцип в том, если после пяти минут, взяв верхний кирпич, нижний не отвалится, значит, раствор подходящий.
Помните, что строительство потерпит избыток глины, но вот её недостаток, точно скажется на прочностных характеристиках сооружения. Но, конечно, же, для простого строительства, настолько сильно заморачиваться с этим не нужно, лучше купить уже готовую смесь.

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши

Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

1. Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
2. Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.
3. Кладка основания (2 ряда укладываются сплошным кирпичом).

Под камина

1. Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
2. Установка зольника.
3. На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
4. Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.
5. Устанавливаем чугунную топку.

Установка чугунной топки

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Подсоединение трубы к патрубку топки

Монтаж дымоходной трубы из сэндвич-труб.

Схема для монтажа сэндвич труб

Обкладка топки кирпичом. После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

Обкладка чугунной топки кирпичом

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу. Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Портал вокруг дымоходной трубы

1. Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.
2. Внешнюю часть обшиваем гипсокартоном.
3. Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
4. Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Строение «шведки»

Вид «шведки» с обеих сторон

В данной конструкции печки, можно сказать, самым главным и любимым отделением для многих является камин, который повернут в сторону одной из жилых комнат — это может быть спальня или гостиный зал.

Варочная же плита, топка и духовка находится с противоположной к камину стороны. Таким образом, печь делит дом на две зоны — кухонную и жилую. Под топкой расположен зольник, а в разных частях конструкции размещены камеры для чистки. Печной корпус переходит в дымоход.

Пожалуй, недостатком данной конструкции можно назвать отсутствие водогрейного бака и камеры для сушки. Но, компактность печи позволяет разместить ее в доме, который имеет совсем небольшую площадь, и это можно назвать ее значимым преимуществом.

Необходимые материалы

Для долговечной постройки «шведки» нужно приобрести качественные строительные материалы, причем кирпич нужно покупать с небольшим запасом, чтобы в случае брака или порчи, в нем не было недостачи. Итак, для постройки печи, нужно иметь следующие материалы и металлические комплектующие:

• Красный кирпич (без учета трубы) — 717 шт.
• Белый, силикатный кирпич — 154 шт.
• Колосниковая решетка 20 × 30 см — 1 шт.
• Дверцы камер для чистки 14 × 14 см — 8 шт.
• Топочная дверца 21 × 25 см — 1 шт.
• Поддувальная дверца 14 × 14 см — 1 шт.
• Шкаф-духовка 45 × 36 × 30 см — 1 шт.
• Варочная панель 41 × 71 см — 1 шт.
• Задвижки 13 × 25 см — 3 шт.
• Стальные полосы 50 × 5 × 92 — 3 шт.; 50 × 5× 53 — 2 шт.; 50 × 5 × 48 — 2 шт.
• Стальной уголок 50 × 50 × 5 × 102 — 2 шт.
• Решетка для камина (ее можно изготовить самостоятельно из арматуры)
• Металлический лист (стелется перед топкой печи и камина) 50 × 70 см — 2 шт.
• Арматура для закладки фундамента.
• Цемент, щебень, песок, глина.
• Доски для сооружения опалубки.
• Лист рубероида, для гидроизоляции фундамента в 2 — 3 слоя
• Стальная обожженая проволока для закрепления дверец.
• Куски асбеста или асбестовая веревка.

Этот вариант «шведки» имеет размеры 102 × 89 × 217 см, камин выдвинут плоскости общей конструкции на 13 см. Фундамент должен быть немного больше самого строения на 10 — 12 см по каждой стороне основания.

Требования к печам из кирпича

При выборе печи необходимо помнить, что она должна отвечать определенным требованиям. Основные требования к печам: — печь должна быть экономичной. Оптимальная температура обогрева за счет малого расхода топлива. — прогрев печи должен быть равномерным по всей поверхности, это касается и ее нижней части. В течение дня тепло, отдаваемое печью, должно распределяться равномерно. — температура прогрева поверхности печи должна быть оптимальной, но не превышать 70-75 градусов. — печь должна обладать простой конструкцией, для облегчения кладки. — простота в эксплуатации печи. — любая печь должна соответствовать требованиям противопожарной безопасности. Основные условия, отвечающие правилам противопожарной безопасности: отсутствие трещин на печи, недопущение отвода дыма в вентиляционные каналы. Запрещается устанавливать решетки на дымовой канал. — печь должна соответствовать санитарно-техническим требованиям. Нельзя облицовывать печь клеем или мастикой. — компактность печи. Она не должна нарушать архитектурный вид дома. — печь должна создавать комфорт и уют в доме.

Достоинства печи из кирпича

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Печной фундамент

Закладка фундамента печи является подготовительной работой. Пространство между частями фундамента нужно заполнить песком. Определите оптимальное расположение печи, чтобы дымовая труба не попала в балки, которые в стене. Размер фундамента печи будет завесить от размеров печи, а именно — должен быть больше поперечного размера печи на 6-7 см. Глубина фундамента для одноэтажных и комнатных печей, 50-60 сантиметров, для двухэтажных печей – 1 метр.

Фундамент для печи следует делать из кирпича, бутового камня или из бетонных блоков. После этого, готовый фундамент вскрывают слоем цемента, а сверху укладывают несколько слоев рубероида для изоляции от влаги. До закладки печи, фундамент должен отстоятся в течении 6-8 дней.

Где установить печку, техника безопасности

Если вы планируете установить печку-камин у стены, сделанной из дерева, то её необходимо защитить от воздействия высоких температур, которые будут исходить от печки. Используйте для этого жаростойкую подкладку. В качестве неё можно использовать асбестовую плиту, кирпичную кладку, лист из металла, керамическую плитку и так далее.

Печью можно разделить одну большую комнату, на две более маленькие, каждую из которых можно оформить по-своему. Каминную часть конструкции обычно поворачивают к залу или спальне, а вот месторасположение варочной плиты повёрнуто к кухонной зоне. Если зонирование помещение происходит не только при помощи печки-камина, а ещё и стеной, то не забудьте изолировать стену от печи с помощью жаростойкого материала. Дымоходную трубу конструкции также необходимо изолировать таким материалом.

Когда вы определились с моделью печки-камина, её необходимо, как бы «примерить» к месту её возведения. Для этого необходимо произвести соответствующие измерения, нанести разметку на пол, стены и потолок.

Чтобы не отвлекаться от строительных работ, заблаговременно приобретите все необходимые вам материалы и инструменты.
