Подключение посудомоечной машины к водопроводу и канализации: используем для работы схему подключения

Подача воды

Требования к водопроводной линии заключаются в обеспечении давления воды минимум 0,5 бар и максимум 10 баров. Если давление превышает десять бар, требуется использовать редукционный клапан. Потребление воды должно составлять не менее 10 л/мин. Предпочтительно подключать к холодному подводу. Если используется трубопровод с горячей водой, то температура её не должна превышать 60 градусов. На используемый отвод подачи воды вначале устанавливается фильтр грубой очистки. Он защитит устройство от попадания ржавчины и песка. За ним монтируется запорный кран. Предпочтительней использовать кран типа «Американка».

Посудомойка Bosch может поставляться с системой «Аквастоп». Эта система представляет собой герметичный блок с клапанами и предназначена для защиты от протечек. Устанавливается он в конце шланга, выходящего из посудомойки. Система подключается к запорному вентилю, используя резьбовое соединение. Для «Аквастоп» подходит только жёсткое крепление, после срабатывания он становится бесполезным и подлежит утилизации. Конструкция системы жёсткая, поэтому возникают дополнительные трудности при монтаже, в зависимости от места установки и сантехники.

Сам отвод для подачи воды выполняется с использованием тройника или путём врезки в трубу, через хомут с резиновой прокладкой. Для притока воды сверлится отверстие напрямую через муфту в трубе. Нарезается внутренняя резьба и вкручивается вентиль. К самой машинке подключение осуществляется с помощью хенки, представляющей собой накручивающийся «барашек» с надетой на шланг прокладкой.

Подготовительный этап

До того как приступать к установке ПММ, следует найти для нее удобное место на кухне, а также приобрести необходимые инструменты и материалы.

Где лучше разместить посудомоечную машину

Конечно, лучшее место для автоматической посудомойки – кухня. Выбирая оптимальный вариант размещения, следуйте таким правилам:

  1. Если в кухонной мебели есть место для ПММ, побеспокойтесь о том, чтобы встроенная техника поместилась по габаритам в нишу под столешницей. Если нет нужного пространства, можете разместить агрегат в шкафу, под мойкой или в другом удобном для вас месте.
  2. Постарайтесь выбрать место недалеко от мойки, иначе сливному насосу посудомойки будет тяжело справляться с откачкой воды. Расстояние до канализации не должно превышать 1,5 метра.
  3. Если пространства на кухне мало, выберите настольный вариант ПММ – это автоматически решит вопрос с канализацией (можно будет сливать воду прямо в раковину). Тогда подключение посудомоечной машины к водопроводу и канализации будет выполнить намного проще.
  4. Электрическая розетка, способная обеспечить электроэнергией посудомоечный агрегат, тоже должна располагаться поблизости. При этом нужно учесть, что мощность посудомоечной машины обычно составляет от 2 до 3 кВт.

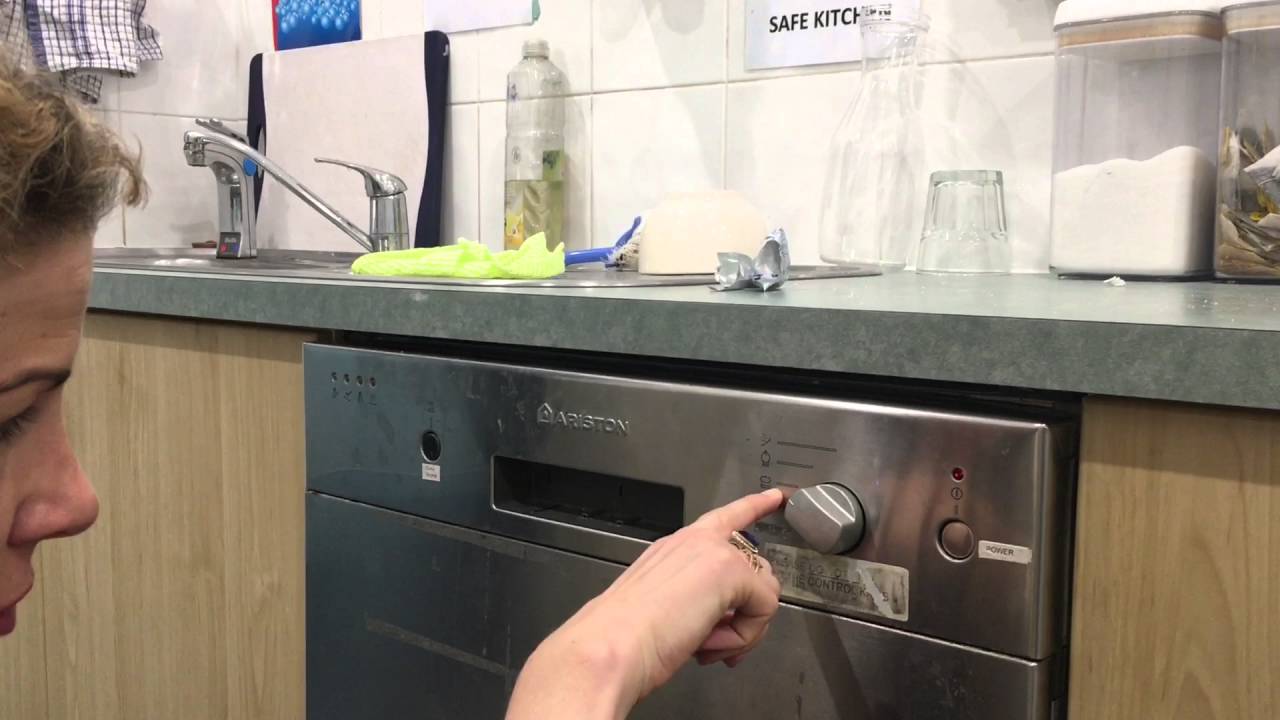

Встроенная посудомоечная машина, расположенная рядом с раковиной

Приобретение инструментов, расходных материалов и фурнитуры

Для подключения потребуются следующие инструменты:

  • электродрель и сверла разных диаметров;
  • плоская и крестообразная отвертка;
  • ножовка или специальные ножницы для обрезки труб из металлопластика;
  • строительный уровень;
  • набор гаечных ключей и разводной ключ;
  • хорошо наточенный нож;
  • кусачки.

К расходным материалам относятся в первую очередь шланги, ведь зачастую те, что идут в комплекте с техникой, недостаточно длинные. Прежде чем приобретать детали, замерьте расстояние от машинки до канализации и водопровода. К шлангам дополнительно потребуются хомуты.

Вполне возможно, что понадобятся соединители с накидными гайками и fum-лента для герметизации резьбовых соединений.

Для выполнения установки понадобится набор основных инструментов

Кроме того, следует приобрети тройник и запорный кран диаметром 3/4 дюйма для ответвления от водопровода (такой вариант подойдет, если по дому разведены водопроводные трубы такого же диаметра). Для организации слива необходим сифон.

В том случае, если рядом располагается стиральная машина, можно использовать для обоих агрегатов один сифон с двумя ответвлениями.

Схема одного из вариантов подключения посудомоечной машины к коммуникациям

В случае, когда поблизости нет достаточно мощной розетки с заземлением, для подключения к электросети приобретите медный трехжильный провод подходящего сечения и нужной длины вместе с мощной розеткой, рассчитанной на ток 16 А. Провод лучше всего проложить от распределительного щитка в квартире отдельной линией.

Рекомендации по установке некоторых моделей посудомоечных машин

При наличии возможности установите компактный фильтр для очистки воды в месте подключения к водопроводу – в таком случае ПММ прослужит дольше. Подобное решение рекомендуется для посудомоек Bosch ввиду того, что их входные клапаны чувствительны к засорам.

При монтаже фильтра будьте внимательны во время установки прокладки, уплотняющей соединение. Строго следуйте инструкции, так как неправильное положение детали приводит к протечкам.

Классическое расположение посудомоечной машины – рядом с водопроводом и канализацией

ПММ Electrolux следует устанавливать строго по строительному уровню. Даже небольшое отклонение от горизонтального расположения может привести к тому, что машинка не будет нормально работать.

Из всех посудомоечных машин одними из самых неприхотливых в установке и эксплуатации являются агрегаты бренда Siemens. При этом встраиваемые модели требуют надежного крепления и строгого соблюдения размеров ниш для установки.

Подключение к водопроводу

Шланг от посудомоечной машинки допускается подключать к смесителю раковины, однако при этом постоянно следует следить за соединением на случай протечки. Лучше подсоединить машину к трубе водопровода напрямую. Все работы проводить только после того, как перекрыт доступ воды на вводе в квартиру.

При любом способе подключения следует установить фильтр грубой очистки, для защиты посудомоечной машинки от мусора в воде. Если этого не сделать, то со временем форсунки внутри камеры выйдут из строя.

Если длины штатного шланга достаточно, то подсоединить можно с помощью тройника в точку включения смесителя. При этом шланг от смесителя откручивается от трубы и между ними вставляется тройник. На свободный вывод тройника прикрутите шаровой вентиль, фильтр и далее уже шланг для подачи воды в посудомойку.

Если водопровод проложен на удалении от места установки, то удлините шланг, но максимум на 5 метров или проложите отдельную ветку трубы и выведите подключение непосредственно за машинкой или сбоку от нее. Однако второй способ требует наличия инструмента для работы с тем типом труб, которыми выполнена разводка, и соответствующих навыков.

Если труба водопровода проходит мимо места установки машинки, то проще врезаться в нее и установить тройник.

Для стальных труб используйте обжимной хомут с патрубком для подсоединения посудомойки. Хомут состоит из двух частей, между ними зажимается труба через специальный резиновый уплотнитель, в котором есть отверстие. Его следует ориентировать вверх или в сторону машинки, и патрубок на одной из половинок хомута располагать над отверстием в уплотнителе. Как только хомут одет и затянут болтами, с помощью дрели и сверла по металлу сверлится отверстие в трубе. Полученный таким способом тройник отлично подойдет для подключения запорной арматуры – шарового вентиля, фильтра и шланга от посудомойки.

Для металлопластика все еще проще. Достаточно найти ножницы для металлопластика и развертки для калибровки внутреннего диаметра. Перед работой обязательно проверьте, что на вводе холодной воды перекрыт вентиль:

  1. Вырежьте возле места установки машинки участок трубы примерно 3 см. Резать необходимо строго под углом 90о.
  2. Зачистите и откалибруйте оба конца трубы разверткой и оденьте на трубу фитинги американки.
  3. Подсоедините оба края трубы к тройнику.
  4. К свободному выводу тройника подсоедините шаровый вентиль, фильтр и к нему уже шланг от посудомоечной машинки.

Большинство моделей посудомоечных машин рассчитано на подключение только холодной воды. Однако для экономии ресурса ТЭНов и общих затрат на электроэнергию есть возможность подсоединить и ГВС. Подключение выполняется таким же образом, как и в случае с холодной водой.

Однако если машина имеет два ввода, но подключать будут только холодную, то второй ввод следует так же подключить к холодной воде, а не оставлять с заглушкой. В продаже имеются специальный Y-образные шланги именно на этот случай.

Первый запуск ПММ

Перед запуском предстоит активировать тестовую мойку, т. к. есть вероятность того, что детали и элементы внутри машины в смазке, это позволит промыть её внутри, тем самым избавиться от грязи и пыли. Вы сможете посмотреть, как работает машина, гудит ли она, как быстро набирается вода, сколько моющего потребуется, нужно ли добавлять соль, ополаскиватель. Если вы подсоединены к горячей воде напрямую, посмотрите на качество воды, остаются ли разводы, пятна на посуде.

Обязательно перед включением нужно провернуть распылитель, посмотреть, нормально ли он вращается. После этого вытащите фильтр, посмотрите, целый ли он. Заливаем гель, засыпаем соль, на панели управления предстоит указать тип средства, который используется вами. Запускаем ПММ и наблюдаем за работой. В случае если услышите какие-то странные звуки или же увидите протекание, всё это можно исправить. Не забываем о том, что нужно будет дать машинке высохнуть и остыть. После того как вы поняли, как использовать технику, можно запускать мойку посуды в случае, если все дефекты отсутствуют, или устранены.

Подключение к электропроводке

Этот этап наиболее простой, если у вас все подготовлено для включения, то достаточно вставить штепсельную вилку в розетку. Никакая специальная схема подключения при установке машинки для мытья посуды не требуется. Но должны быть выполнены определенные условия.

Электропроводка должна быть рассчитана под мощность ПММ, желательно машинку вообще питать по отдельной линии, которая подключена к УЗО в электрощите. Розетки для подключения ПММ должны быть влагозащищенными (IP44) с подведенным заземлением. Заметим, что по правилам эксплуатации таких устройств использовать их, не подключив к защитному заземлению, запрещается.

Видео по теме:

Нельзя подключаться для заземления к трубам инженерных коммуникаций, это гарантировано приведет к поломке устройства и может угрожать вашей жизни.

Если вы не уверены, что все условия выполнили, то лучше проконсультироваться по этому вопросу у профессионалов.

На что обращать внимание при выборе посудомоечной техники

Преимущества встраиваемой посудомойки перед отдельно стоящей заключаются в том, что она значительно экономит кухонное пространство, и гармонично вписывается в готовый дизайн. Вам останется только решить, какого размера машинка вам необходима, и соотнести габариты техники с местом ее предполагаемого расположения.

Типы посудомоечных машин

В первую очередь все посудомойки можно разделить на бытовые и промышленные. Вторые используются в местах общественного питания и на предприятиях, поэтому их мы затрагивать не будем.

Бытовые посудомойки можно разделить на следующие типы:

  • полностью встраиваемые – система полностью скрыта за мебельным фасадом. Блок управления находится на торце передней стенки. Такие модели часто оснащают лучом-индикатором. Он создает на поверхности пола световой маркер, который сигнализирует о том, что цикл мытья не окончен;
  • частично встраиваемые – передняя стенка полностью открыта либо частично скрыта за мебельным фронтом. Панель управления в этом случае находится над фасадом и доступна даже при включенной машине;
  • отдельностоящие – самостоятельный агрегат в собственном корпусе;
    Следующая классификация затрагивает размерные характеристики посудомоек. Различают машины:
  • полноразмерные – с шириной, равной 60 см. Отличный вариант для большой семьи. Такая «помощница» справится с целой горой посуды. За один цикл она способна отмыть от 10 до 17 комплектов. В ней легко разместить кастрюли, противни. Высота таких машин в пределах 82-87 см, глубина 55-60 см. Представлены во всех категориях – встраиваемые, встраиваемые частично, отдельные;
  • узкие – их ширина может быть от 45-49 см. Вмещают максимум 10 комплектов посуды. Больше подходят для небольших семей из 3-5 человек. Если же семья большая, придется запускать ее несколько раз;
  • компактные – небольшие устройства, по размеру сходные с микроволновой печью. Имеют ширину от 35-45 см, поэтому их легко разместить на любой, даже самой маленькой кухне. За цикл способны отмывать 4-6 комплектов посуды. Представлены встраиваемыми и отдельностоящими вариантами конструкции.

Выбираем размер

Встраиваемые посудомойки бывают нескольких размеров, и, соответственно, вмещают разное количество посуды.

Таблица 1. Габариты посудомоечных машин

РазмерГабариты в сантиметрахМаксимальная вместимость (в количестве комплектов посуды)

Мини50/50/555
Узкие45/55/858
Полноразмерные60/60/8517

Как распланировать установку встройки различного размера, чертеж

Мини-посудомойки удобны тем, что их можно встроить в небольшой кухне даже под мойку или в пенал, так как она схожа по размерам с микроволновой печью и расположение ее на уровне глаз достаточно удобно. Узкие агрегаты стоит приобретать лишь при условии, что у вас не большая семья. Полноразмерные же целесообразно выбирать, если у вас много родственников и гостей полон дом. Но, нужно понимать, что и места в кухне, соответственно, такая машинка займет больше.

Существуют различные виды машинок, габариты корпуса которых могут варьироваться

Классы энергоэффективности и маркировка

Потребление электроэнергии и энергоэффективность − так же важный момент, на который следует обращать внимание при покупке. Производители обязаны указывать класс энергоэффективности для каждого изделия. Как правило, он обозначается на стикере, который наклеивается на сам прибор или вкладывается в пакет с документами на технику

Классы маркируются латинскими литерами: А+++, А++, А+, A, B, C,D (до 2010 года маркировка обозначалась литерами A, B, C, D, E, F, G), где соответственно класс А+++ − самая экономичная в плане потребления электроэнергии и воды модель

Как правило, он обозначается на стикере, который наклеивается на сам прибор или вкладывается в пакет с документами на технику. Классы маркируются латинскими литерами: А+++, А++, А+, A, B, C,D (до 2010 года маркировка обозначалась литерами A, B, C, D, E, F, G), где соответственно класс А+++ − самая экономичная в плане потребления электроэнергии и воды модель.

Как маркируются классы энергоэффективности у посудомоечных машин различного типа

Но и цена на такие модели будет значительно выше, чем на изделие с последующей градацией классов. Также на стикере должны быть указаны:

  • модель и торговая марка изделия;
  • расход воды в литрах за цикл;
  • расход электроэнергии за цикл (кВтч);
  • класс сушки (А — G);
  • количество комплектов посуды;
  • класс производимого шума в децибелах.

Расшифровка обозначений, встречающихся на стикере, которым оснащен корпус посудомоечной машинки

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

  1. Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
  2. Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
  3. Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

  • сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
  • изгиб канала уже образован верхней точкой подключения дренажного шланга;
  • отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

  1. Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.
  2. В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.

  3. Для борьбы с сифонным эффектом применяется специальный антсифонный клапан. На рисунке ниже показан недорогой клапан, который следует устанавливать на слив посудомоечной машины. Но он не подлежит обслуживанию и требует замены раз в полгода.

Антсифонный клапан

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке.

Антсифонные клапаны

Видео

Посмотрев видеосюжет, вы можете подробнее узнать, как самостоятельно подключить посудомойку:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Инструмент и материал для установки посудомоечной машины

Для работы вам понадобиться:

  • Ключ сантехнический разводной.
  • Ключ трубный.
  • Отвертку крестовую и простую (шлиц)
  • Инструмент для резки сантехнической трубы
  • Зенковку трубную-это инструмент для снятия заусенцев с внутренней сторону отрезанной трубы.
  • Уровень строительный короткий (до 40 см)
  • Дрель электрическая с набором перьевых сверл по дереву:15 и 22 и 50мм.
  • Труба медная сантехническая для подвода воды к посудомойке.
  • Фитинги к медной трубе (Фитинг соединительный элемент для труб. В нашем случае это цанговые гайки специально для медных труб)(смотрите слайд-шоу:фитинги резьбовые или другие слайды Пресс-Фитинги)

Примечание: Если вы будете подводить воду гибким шлангом, входящим в комплект посудомоечной машины (если вам хватает его длинны) ,то вам трубы и фитинги не нужны.

Для подвода воды к посудомоечной машине можно выбрать медные или металлопластиковые трубы высокого давления. В этом случае фитинги подбираются по типу выбранных вами труб.

  • Также вам понадобиться тройник или уголок водопроводный с запирающим шаровым вентелем. Вентиль позволит вам в любой момент отключить посудомойку от общей водопроводной системы квартиры.
  • Лен сантехнический с пастой Unipack или ФУМ-лента, саморезы с пластиковыми дюбелями.
