Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Скрываемые розеточные блоки, дополнительно оснащенные USB и (или) HDMI разъемами.

  • В некоторых моделях блочных встраиваемых розеток предусмотрены разъемы стандартов HDMI или USB. Это позволяет производить подключение мобильных телефонов, планшетов, ноутбуков и других устройств. Такие функции особенно необходимы на компьютерных столах или на прикроватных тумбочках.
  • Рациональная организация рабочего пространства столешницы даже при использовании угловой конструкции стола.
  • Аккуратный внешний вид, а также возможность использования изделий в разных интерьерных стилях.

Разновидности встраиваемых розеток

Большинство пользователей отмечают, что устали от многочисленных проводов и удлинителей, с помощью которых к сети приходится подключать различные гаджеты. Кабели зачастую мешают не только работе, но и передвижению по помещению. Именно поэтому многие при проведении ремонта отдают предпочтение компактным блочным вариантам розеток, которые можно встроить в стол или шкаф. Тем более что современный ассортимент подобных моделей – довольно широк.

Особенности и преимущества встраиваемых розеток

По электротехническим параметрам розетки, скрытые в столешнице или шкафу, мало отличаются от обычных. Их главное достоинство в другом: блок розеток в сложенном состоянии спрятан внутри стола или любой кухонной мебели. При этом поверхность столешницы может с некоторыми ограничениями использоваться в обычном режиме.

Если нужно подключить какой-нибудь бытовой прибор, встроенные розетки легко достаются из своих укрытий, а потом также легко убираются обратно, как на фото ниже.

Таким образом, их использование приносит следующие преимущества:

  • Повышается электробезопасность за счет отсутствия легкодоступных проводов. Вся электропроводка надежно укрыта внутри кухонной мебели, ее трудно повредить или зацепится за нее.
  • Уменьшается вероятность попадания внутрь розеток влаги или пыли.
  • Потайные блоки более защищены от доступа маленьких детей.
  • В убранном состоянии устройства экономят свободное пространство на кухне, например увеличивая рабочую площадь столешницы.
  • Многие модели снабжены дополнительными разъемами для подключения электронных устройств, например портами USB.
  • Оригинальный дизайн розеток, встраиваемых в столешницу, органично вписывается в современные стили оформления интерьера кухни.

Вместе с тем у этих устройств присутствуют и недостатки:

  • Они не подходят для подключения стационарных приборов, таких как холодильник или телевизор. Потайные розетки используют для временной запитки миксеров, электрических мясорубок, зарядок для ноутбука. Держать их постоянно в открытом состоянии непрактично: куда надежнее в таких случаях использовать стационарные, надежно закрепленные розетки на стене.
  • Хотя поверхность столешницы и кажется цельной, когда устройства утоплены, но помнить об их присутствии необходимо. Поставить на них какой-нибудь предмет можно, а вот резать или класть мокрые овощи или фрукты вряд ли стоит.
  • Размещенные в подвесных ящиках, такие устройства экономят пространство на кухне, но одновременно занимают место внутри мебели. Для столешницы это не так критично, а вот в подвесном ящике выдвижные блоки могут отнять значительную долю объема. Устройство внутри шкафчика – на следующем фото.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выдвижной блок розеток: выбор, плюсы и минусы, установка и эксплуатация

Кроме того, отдельные виды таких розеток имеют свои слабые места. Но о них мы поговорим позже.

Виды и особенности выдвижных розеток

Встраиваемые розетки в столешницу – блок из 2-х и более розеток, вмонтированный в металлический или пластиковый корпус, который оснащён выдвижным механизмом. Устройство посредством лёгкого нажатия извлекается из столешницы и так же легко погружается в неё при нажатии. Устройство такого типа является своего рода сетевым фильтром, но при этом не имеет связок из проводки, которые так не эстетично выглядят. Современный рынок предлагает пользователям несколько разновидностей устройств выдвижного типа.

Вертикальная выдвижная розетка для столешницы

Вертикальная выдвижная розетка

Данная разновидность розеток применяется чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей «башня» может быть невзначай задета и легко повреждена. Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

Горизонтальная выдвижная розетка

Отличается от иных выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвигаемой части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус – проблемное подсоединение техники с боковым типом вилок.

Выдвижной поворотный розеточный блок

Выдвижной поворотный розеточный блок

Встроенные розетки поворотного типа являются самыми универсальными среди выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления/вытаскивания вилок, а значит являются долговечными.

В отличие от традиционных блоков выдвижного типа, данная конструкция оснащается поворотным механизмом. Он срабатывает от нажатия пальцем на определённый участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

По типу монтажа поворотные блоки разделяют на 2 вида:

  • врезные – устанавливаются непосредственно в плоскость столешницы;
  • угловые – монтируются в 90-градусных углах (стеновые стыки, совмещение стена/подвесной шкаф).

Скрытые розетки

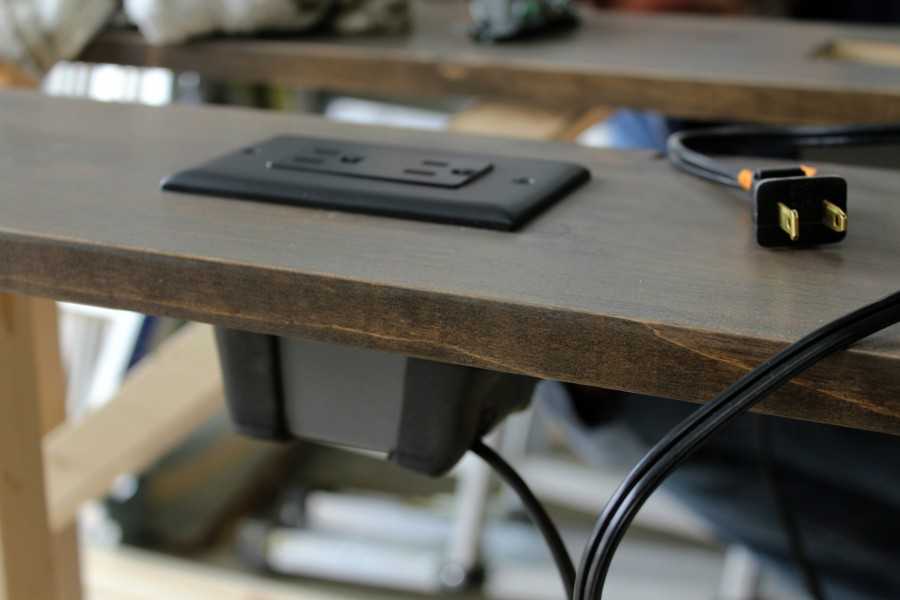

Розетка, встроенная в столешницу

Потайной блок розеток считается самым надёжным и долговечным, так как он лишён движимых механизмов. По сути, это классический удлинитель, который утапливается в корпус мебели или плоскость столешниц. Такие устройства лишены возможности менять своё положение. От проникновения внутрь пыли и влаги блок защищает декоративная крышка. Для подсоединения электротехники крышку нужно поднять вверх либо сдвинуть в сторону. Это единственный минус скрытых устройств – от крышки скрадывается место на рабочей поверхности.

Выдвижные розетки для кухни

Применение встраиваемых выдвижных розеток в современных кухнях относится к новейшим оригинальным конструкторским решениям. Они успешно дополняют уже имеющиеся розетки на кухне, которых в большинстве случаев явно недостаточно. Это связано с резким ростом ассортимента бытовой техники, используемой в быту.

Кроме традиционных микроволновок и холодильников, практикуется широкое применение комбайнов, мультиварок, миксеров, блендеров и другого кухонного оборудования, питающегося от электрической сети. Однако старые розетки не справляются с таким количеством приборов. Кроме того, что их мало, они часто неудобно расположены и не рассчитаны на такие значительные нагрузки. Многим хозяевам приходится использовать сетевые фильтры и другие виды удлинителей. Высокотехнологичные и компактные выдвижные розетки для столешницы позволяют успешно решить все эти проблемы и навсегда забыть о неудобствах. Они могут быть установлены в любых местах. Такие розетки отличаются функциональностью и качественным дизайном, хорошо подходят к небольшим приборам, используемым лишь периодически.

Стандартная конструкция выдвижной розетки состоит из блока полуцилиндрической формы, в котором установлено несколько розеточных гнезд. По установленным направляющим он погружается внутрь кухонной мебели и в случае необходимости быстро извлекается. В результате, такое устройство становится практически незаметным, создавая тем самым дополнительный комфорт при его использовании.

Среди различных модификаций, наиболее широкое распространение получила вертикальная конструкция выдвижной розетки, которая встраивается непосредственно в кухонный стол.

Принцип действия таких розеток очень простой и удобный. Достаточно нажать на крышку блока и вытянуть его вверх. Далее нужно вставить вилку прибора в одну из розеток и опустить блок обратно внутрь столешницы. Крышка закрывается свободно, поскольку в ней имеется выемка для внешних проводов. Кроме того, розетки могут свободно поворачиваться в любую сторону, увеличивая возможности для их использования. Не менее популярны модели, располагающиеся горизонтально, что позволяет встраивать их не только в стол, но и в другие предметы кухонной мебели. При необходимости, выдвижные розетки могут быть вмонтированы в стену.

В процессе эксплуатации выдвижных розеток необходимо помнить, что они не в состоянии выдерживать чрезмерные нагрузки. Для эксплуатации посудомоечных и стиральных машин, электроплит, духовых шкафов и другого мощного оборудования следует использовать специальные силовые розетки.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

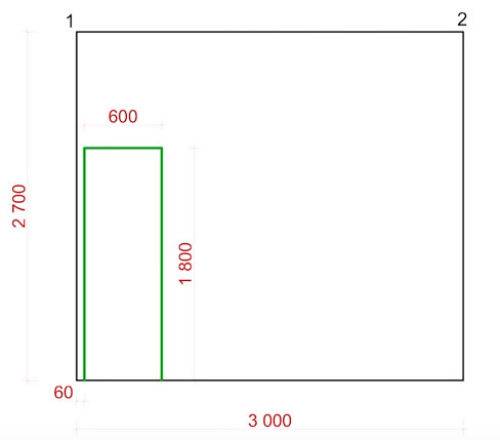

Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

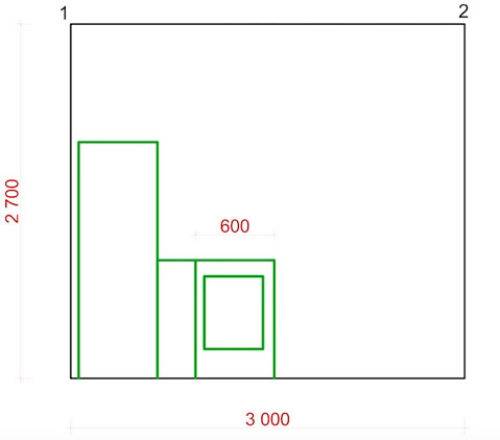

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения – один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV. Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

  • Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;

    Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств

  • Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;

    Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии

  • Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;

    Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении

  • Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

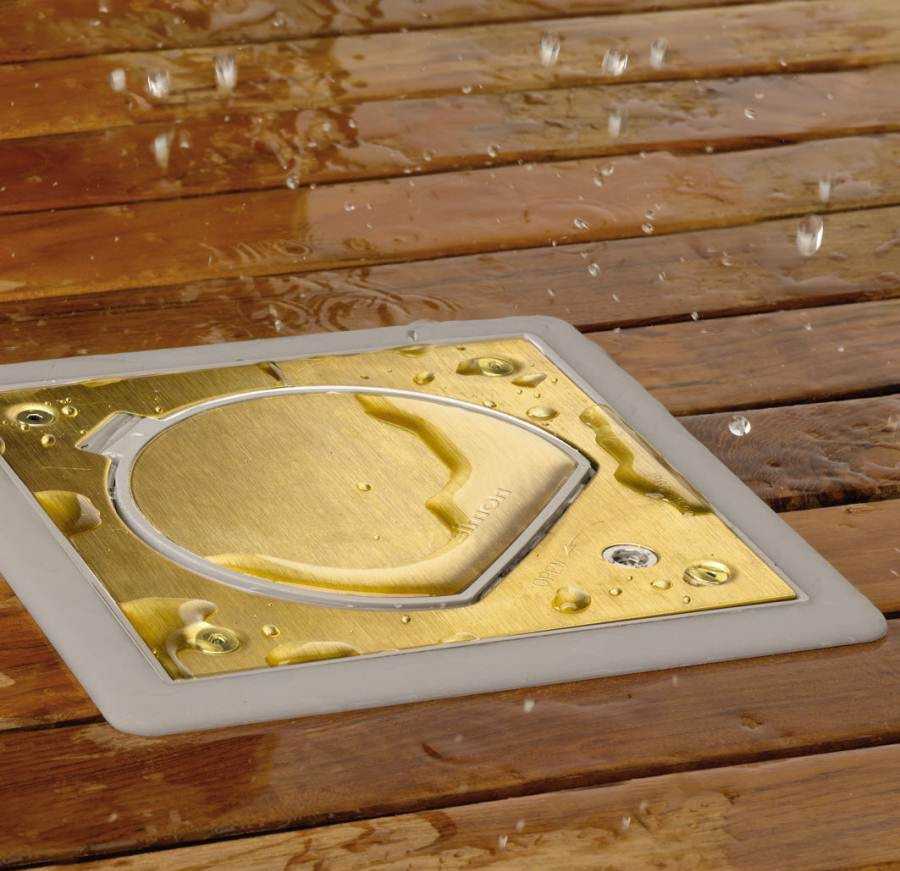

  1. Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.
  2. Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
  3. Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.

    Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер

  4. Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.

    Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола

  5. Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.

    Подсвечиваемый розеточный блок может служить ночником

  6. Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.

Установка встраиваемой розетки

Ассортимент встраиваемых розеток необычайно широк. Не меньше и вариантов их установки. При этом процесс монтажа такого электрооборудования в столешницу не требует особых временных затрат.

До того как приступать к монтажу, следует выбрать место, куда предстоит выполнить установку

Важно чтобы высота розеток на кухне от столешницы была подобрана оптимальная. В данном случае розетка будет встраиваться в столешницу на кухне. Розетки такого вида функционируют по принципу удлинителя

Для начала работы нужно подключить штепсельную вилку энергоблока в обыкновенную розетку

Розетки такого вида функционируют по принципу удлинителя. Для начала работы нужно подключить штепсельную вилку энергоблока в обыкновенную розетку.

Для того чтобы уберечь розетку от перегорания, вызванного перепадами напряжения, в комплекте к ней имеются предохранители. Кроме того, в комплект входит специальный крепеж.

Прежде чем начинать монтаж розетки требуется измерить ее размеры, подготовить для нее отверстие в столешнице. Затем можно приступать к фиксации розетки для столешницы на кухне в отверстии, используя крепежные системы из комплекта. Далее, подключить розетку в систему, проверить, как она работает. Завершив монтаж произвести покраску и лакировку столешницы (устранение дефектов, возникших во время установки). Во время установки необходимо следить, чтобы провод не был задет.

Монтаж встраиваемых в столешницу розеток

Как выдвижные, так и поворотные розетки вполне доступно установить своими силами. Если модуль планируется встроить на кухне в столешницу, то лучше всего этот процесс производить еще при монтаже гарнитура — так задача значительно упростится.

Если же идея установки пришла позже, когда кухня уже смонтирована и эксплуатируется, то справиться с задачей будет несколько сложнее, но все-таки возможно.

Для проведения работ потребуется набор определенных инструментов. Главное, что при установке блоков, не придется штрабить стены для прокладки отдельной силовой линии.

Основной сложностью в монтажных работах можно назвать прорезка окна требуемой формы в столешнице или в одной из панелей навесного шкафа. В зависимости от того, из какого материала изготовлена мебель, просверливание или вырезание проема может даже потребовать привлечения специалистов. Это связано с повышенной прочностью поверхностей, которые не поддаются обычному сверлу или лобзику.

Например, если столешница выполнена из закаленного стекла, искусственного или натурального камня или другого трудного для резки материала, то требуются не только специальный инструмент, но и устойчивые навыки работы с ним.

Но если столешница изготовлена из дерева или композитного материала на основе древесины, то подойдет ручной электроинструмент – дрель и лобзик.

Для начала посмотрим на установку поворотной модели встраиваемого в столеницу розеточного модуля

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

  • холодильник – до 1 кВт;
  • водонагреватель – от 1,5 кВт;
  • варочная поверхность – от 1 до 1,5 кВт;
  • стиральная машина – около 1,5 кВт;
  • электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

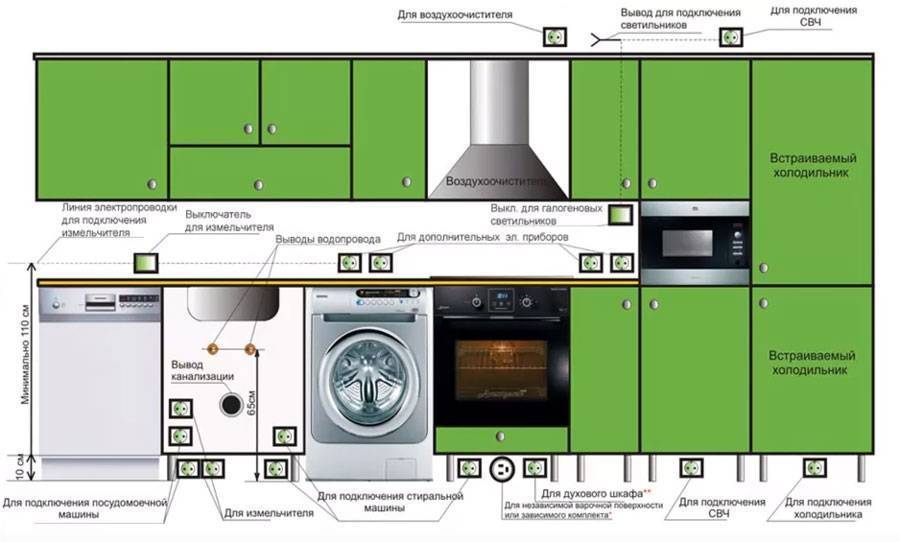

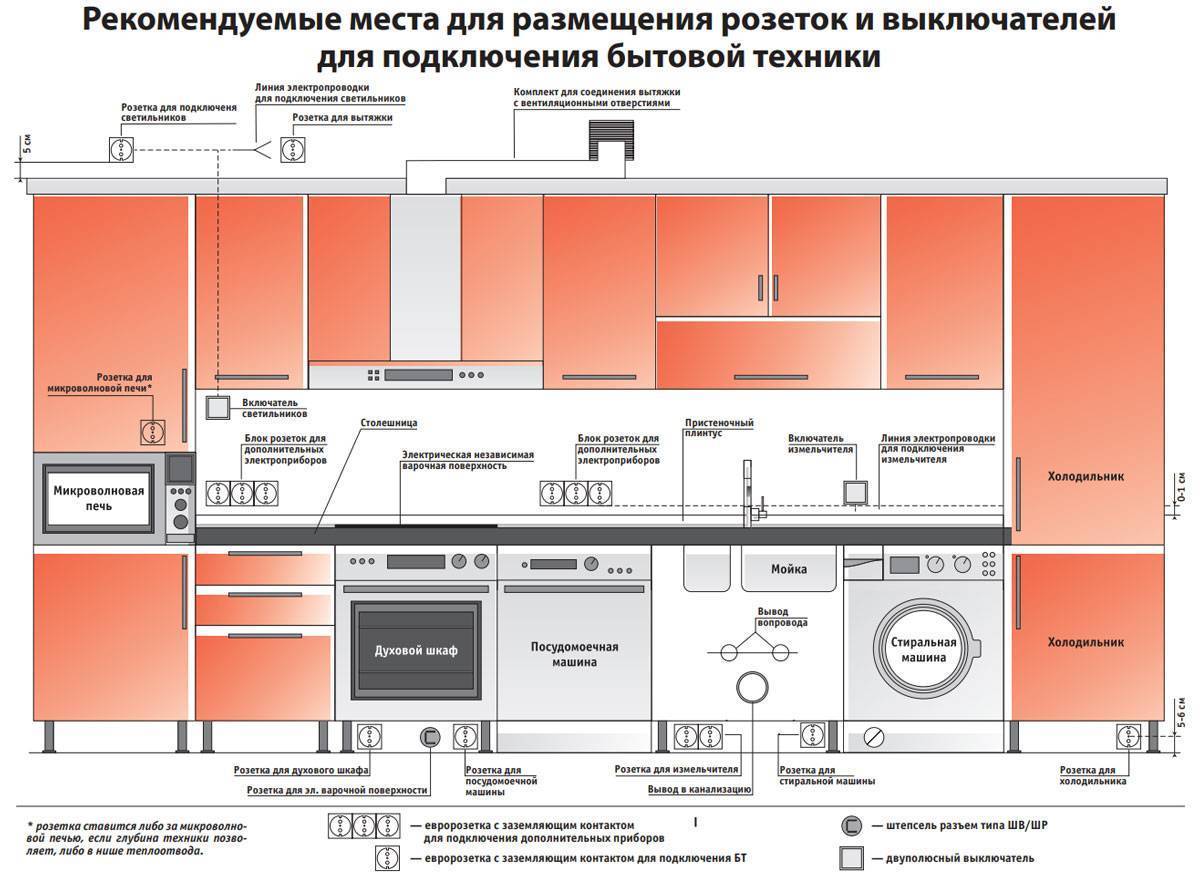

Схема расположения электрических розеток и выводов на кухне

  • линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
  • чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
  • если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

  • согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
  • еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Виды и производители

На представленных фотографиях встроенных розеток видно, что основными видами данной электротехнической продукции являются следующие модели:

  • Выдвигаемый вертикальный блок;
  • Встраиваемые открытые панели;
  • Поворотные горизонтальные под защитной крышкой.

Читайте здесь! Выключатель освещения: виды и типы, а также рекомендации при выборе. Рейтинг лучших моделей 2021 года + инструкция по установке

Поворотный горизонтальный блок способен самостоятельно “открываться” после нажатия на скрытую крышку. Выполняются такие панели под заказ, чтобы изделие полностью сливалось с корпусом мебели или гармонировало с отдельными ее элементами (металлическими, деревянными или цветными вставками). В эту группу относятся и встроенные розетки для пола, плинтусов.

Все указанные модели стационарны и монтируются на долгое время, поэтому важно на стадии планирования выбрать качественное изделие

Первым делом стоит обратить внимание на производителя. Так, на сегодняшний день лучшие встроенные розетки выпускают:

  • Evoline (Германия);
  • Kondator (Швеция);
  • Simon (Италия).

Китайские фирмы “Displace”, ” Desc Socket”, несмотря на привлекательный внешний вид, свободную комплектацию и сенсорную панель, брать не рекомендуется, так как срок службы изделий не превышает шести месяцев.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
