Подпитка системы отопления. Схемы подключения и принцип работы

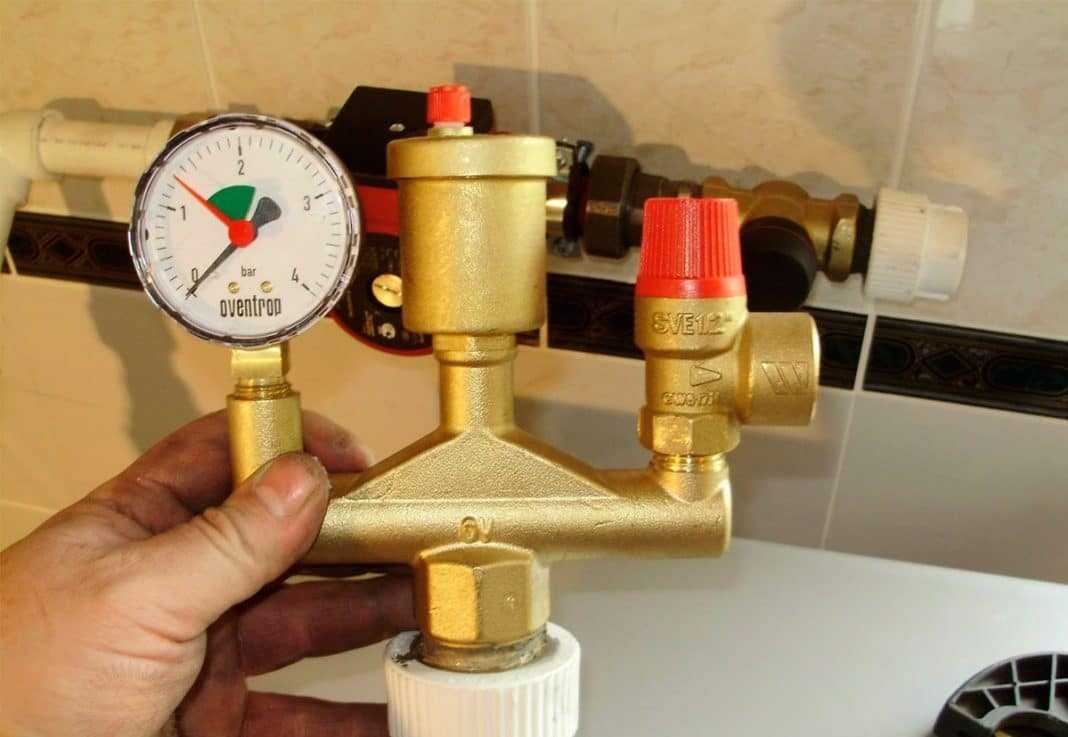

Как правильно монтируется линия подпитки?

В условиях частного домовладения, как правило, монтируется гравитационная отопительная система, поэтому конструктивной особенностью узла подпитки является обязательное наличие элементов, представленных:

• краном шарового типа, задействованным в подаче воды из водопровода в контур отопительной системы;
• очистным фильтром теплового носителя, представленного водой, для удаления основных загрязнений;
• обратным клапаном, предотвращающим движение жидкости из контура отопления в систему водоснабжения.

Важно помнить, что горячая вода из отопительной системы не должна поступать в холодный трубопровод. Движение теплового носителя в обратном направлении чаще всего является результатом недостаточного давления в центральной водопроводной системе или выхода из строя запорной арматуры

Движение теплового носителя в обратном направлении чаще всего является результатом недостаточного давления в центральной водопроводной системе или выхода из строя запорной арматуры.

Наполнение закрытой схемы

Закрытую систему отопления заполняют водой несколькими способами.

Через подпитку

Заполнение через подпитку осуществляется, только если система подключена к водопроводу. Правила выполнения работ:

• Слейте старый теплоноситель.
• Откройте кран, который находится внизу котла. После этого откройте кран удаления воздуха в самой верхней точке. Когда пойдет вода, перекройте оба крана.
• Запустите котел. При появлении посторонних звуков снимите с прибора крышку и найдите циркулярный насос.
• Ослабьте винты, но не отворачивайте их полностью. Не закручивайте их до появления жидкости. Как только потечет теплоноситель, лишний воздух уйдет. Винты верните в обратное положение и закройте крышку котла.

Важно! Не включайте котел на полную мощность сразу после начала эксплуатации или заполнения системы. Быстрый нагрев спровоцирует гидроудар и повреждение конструкции

Насосом

Для заполнения контура используют насос. Алгоритм проведения работ:

• Подключите насос к емкости с теплоносителем и контуру отопления. Откройте запорную арматуру и вентиль на расширительном баке. Запустите механизм. Насос работает до того, как давление достигнет 1,5 атмосферы. Отключите устройство и циркуляционный прибор.
• Откройте краны Маевского. Через них сойдет воздух. Когда потечет жидкость, закройте краны.
• Запустите насос. Агрегат снова повысит давление до приемлемого уровня и заполнит конструкцию теплоносителем.

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

• Шаровый кран, закрывающий/открывающий поток воды в сеть.
• Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
• Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Основные элементы

Основные элементы

Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.

Исполнительный механизм

При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.

В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.

Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.

Обратный клапан

Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:

• Сделают воду непригодной для употребления человеком из-за развития бактерий.
• Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
• Снижение КПД котла из-за потери давления и снижения температуры.

Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.

Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.

Накопитель и насос

Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.

Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.

Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.

Фильтры

Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:

1. Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
2. Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.

Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.

Признаки критической нехватки теплоносителя

Далеко не все хозяева частных домов отслеживают техническое состояние водяного отопления, работает – и ладно. Когда образуется скрытая протечка, система продолжает функционировать некоторое время, пока количество теплоносителя не снизится до критического уровня. Этот момент отслеживается по следующим признакам:

1. В открытой системе сначала опорожняется расширительная емкость, затем наполняется воздухом основной стояк, поднимающийся от котла. Результат: холодные батареи при перегреве подающего трубопровода, включение максимальной скорости циркуляционного насоса не помогает.
2. Недостаток воды при самотечной разводке проявляется аналогичным образом, вдобавок слышно бульканье воды в стояке.
3. На газовом отопителе (открытая схема) наблюдаются частые запуски / включения горелки — тактование, ТТ-котел перегревается и кипит.
4. Нехватка теплоносителя в закрытой (напорной) схеме отражается на манометре – давление постепенно снижается. Настенные модели газовых котлов автоматически останавливаются при падении ниже порога 0.8 Бар.
5. Напольные энергонезависимые агрегаты и твердотопливные котлы продолжают исправно греть остатки воды в закрытой системе, пока освобожденный теплоносителем объем не заполнится воздухом. Циркуляция остановится, возникнет перегрев, сработает предохранительный клапан.

Для чего нужна подпитка системы, мы пояснять не станем – это очевидная мера для сохранения работоспособности отопления. Остается выбрать способ пополнения теплосети.

Монтаж

Установка подпитки возможна после выполнения следующих действий:

• В обвязке находят место с наименьшим давлением. Обычно эта точка расположена около насосного узла.
• Для предотвращения смешения жидкостей покупают дополнительную арматуру.
• Для защиты от переполнения приобретают второй насос.

При выборе устройства следует ориентироваться на размер строения. Для маленьких квартир или домов достаточно простой подпитки с подачей или обраткой с небольшим адгезионным коэффициентом. Подобные приборы защищены от накипи, что увеличивает срок работы.

Монтаж выглядит следующим образом:

• В точку минимального давления обвязки ставят клапан.
• Для механических систем используют кран, который размещают между холодным водоснабжением и отоплением.
• После тестирования монтируют повышающий насос, если обнаружилось нагнетание выше нормы.
• Для защиты подпитки от воды ставят запорную арматуру.
• Подключают манометр.

Требования к обустройству и эксплуатации

1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85. В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза

Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Автоматическая подпитка

Для системы отопления с закрытым контуром наиболее целесообразно выполнить обустройство автоматического узла подпитки. Несмотря на его высокую стоимость, применение такого оборудования экономически оправдано. Твердотопливные котлы, которые используются в закрытых системах отопления, имеют высокую производительность. Снижение уровня теплоносителя может привести к критическому перегреву теплообменника, топки и самого котла. При этом интенсивное движение теплоносителя по контуру может привести к быстрому уменьшению его количества. А отсутствие устройства безопасности непосредственно на котле не даст возможность оперативно отслеживать количество воды в трубопроводах и радиаторах.

Для устройства узла автоматической подпитки используются различные виды устройств и запорной арматуры. Наиболее целесообразно приобрести специализированное устройство — редуктор подпитки. Он совмещает в одном корпусе все необходимые функциональные элементы:

• Обратный клапан;
• Фильтр;
• Манометр с задвижкой;
• Устройство контроля давления.

На крышке редуктора расположен винт, контролирующий рабочее давление устройства. Его рекомендуется установить на два бара – оптимальное давление в автономной закрытой системе отопления.

Автономная система автоматической подпитки является одной из наиболее сложных, в техническом исполнении и дорогостоящих. Ее использование экономически оправдано для обслуживания крупных систем отопления на несколько коттеджей с использованием твердотопливных котлов. Такая система, чаще всего, имеет коммерческое применение, и устанавливается на туристических объектах, лыжных курортах и базах отдыха, удалённых от централизованных инфраструктур. Она состоит из следующих элементов:

• Ёмкость для воды объёмом 50-100 л;
• Погружной насос;
• Реле давления;
• Высасывающий шланг;
• Воздушный клапан;
• Датчик уровня;
• Штуцер с фильтром грубой очистки;
• Датчик уровня жидкости.

В случае если в качестве теплоносителя используется не вода, а гликолесодержащие растворы система доукомплектовывается устройством перемешивания, чтобы предотвратить расслоение теплоносителя на различные фракции по плотности.

Принцип действия автоматической системы подпитки отопления для крупных тепловых узлов следующий:

1. Теплоноситель подается в емкость через штуцер с фильтром. Это исключит возможность попадания загрязнения в трубопроводы отопления;
2. Для заполнения системы отопления используется объемный насос с ограниченной производительностью. Это позволит равномерно заполнить трубопроводы и теплотехнические устройства теплоносителем при первом пуске;
3. При достижении заданного давления реле отключает насос и прекращает подачу теплоносителя. При снижении рабочего давления реле осуществляет автоматическое включение насоса;
4. Сигнал с датчика уровня жидкости, расположенного в ёмкости, подключается к световой сигнализации в разрыв цепи;
5. Воздушный клапан устанавливается в крышку ёмкости для выравнивания давления при отборе теплоносителя;
6. Все энергозависимые устройства контроля, подключается через блок бесперебойного питания, что обеспечит постоянный контроль давления теплоносителя в системе отопления.

Наиболее простая ситуация с газовыми котлами, которые используются в автономных системах отопления квартир. Практически все современные модели особенно двухконтурных газовых котлов уже имеют встроенный редуктор подпитки. Он соединяется с подающим патрубком ГВС. И при падении давления автоматически добавляет теплоноситель в трубопровод. Мастеру при установке не нужно выполнять специальных операций и дополнительных подключений. Все необходимые элементы управления и контроля уже входят в стандартную комплектацию.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Почему количество теплоносителя уменьшается

Ожидается, что правильно установленная система отопления будет работать безотказно в течение длительного времени. На самом деле за её исправностью нужно следить регулярно. Одной из важных проблем является постоянное уменьшение объёма используемого в работе теплоносителя. Это может происходить по следующим причинам:

• Система отопления представляет собой относительно сложную конструкцию, в которой возможно возникновение неисправности. Одним из её видов является протечка. Чаще всего это связано с некачественно сделанными стыками труб. Для своевременного обнаружения и исправления протечки нужно проектировать систему таким образом, чтобы стыки не находились внутри стен и не были закрытыми.
• Вследствие сильного нагрева может возникнуть резкое увеличение давления в системе. В этом случае должен сработать аварийный клапан и через него произойдёт утрата теплоносителя. В некоторых случаях она может стать настолько значительной, что вызовет снижение работоспособности системы.
• Если применяется конструкция открытого типа, то регулярно происходит испарение из расширительного бака. Обычно его делают таким, чтобы контакт с окружающей средой был минимальным. Однако при этом испарение, хотя и снизится, но не исчезнет совсем.
• Часто используются автоматические узлы, которые применяются для удаления ненужного для работы отопления воздуха. Он обычно присутствует в воде в растворённом виде и при нагреве переходит в газообразное состояние. Вместе с ним наружу просачивается незначительная часть теплоносителя.
• При заполнении водой обычной ситуацией является образование воздушных пробок. Для того чтобы их удалять на радиаторах устанавливают специальные краны для стравливания воздуха. Вместе с ним обычно испаряется часть влаги.
• Возле котлов монтируют очистительные фильтры. Они требуют периодического выполнения очистки. Вместе с удалением засора происходит потеря небольшой части теплоносителя.
• В процессе функционирования происходит физико-химическое взаимодействие жидкости и элементов оборудования, по которым она течёт — труб, радиаторов, котла. При этом часть её будет потрачена. Примером может быть, например, коррозия алюминиевых батарей. Она возможна в тех случаях, когда pH воды будет выше или ниже нормального.

При проведении различных работ по установке или ремонту отопительной системы перед их началом производится слив жидкости. После окончания теплоноситель заливают обратно, но часть его при этом будет утрачена.

Автоматическая подпитка системы отопления

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке

В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе
