Предохранительный клапан в системе отопления: для чего он нужен, принцип работы

Виды клапанов

Клапаны принято классифицировать по трем критериям, в каждом из которых выделяют два типа устройств:

По скорости срабатывания​​​​​:

Пропорционнальные. Открываются постепенно, позволяя пару плавно выходить из контура. Не вызывает гидроудара при закрытии, поэтому может использоваться как в сжимаемых, так и в несжимаемых средах.

Двухпозиционные. При достижении пограничного давления резко открывается, освобождая большое количество воды или газа. Используется в контурах как с жидкостями, так и с газом

Но важно учитывать, что при резком закрытии жидкость может вызвать гидроудар, поэтому двухпозиционные клапаны рекомендуют использовать только с сжимаемыми средами

По высоте подъем запора:

  • Частично подъемные. Открываются на небольшое расстояние, из-за чего не могут резко высвободить большой объем газа. Рекомендуется использовать только в контурах с жидкостями
  • Полностью подъемные. Открываются полностью, благодаря чему могут применять и в газовых, и в жидкостных системах. Позволяют выпускать большой объем среды, значительно снижая давление внутри контура.

По устройству механизма:

  • Пружинные. Пружина может со временем потерять герметичность, сложно регулировать давление на запорное кольцо. Можно применять на трубах небольшого диаметра в квартирах и частных домах.
  • Рычажно-грузовой. Выше стоимость, но давление можно менять с помощью системы грузов. Ограниченность применения трубами широкого диаметра.

Виды аварийных клапанов

Выпускаются различные виды аварийных устройств для котлов, которые различаются

  1. По механизму прижима тарелки:
    • пружинные;
  2. рычажно-грузовые.
  3. По высоте подъема запорного механизма:
    • малоподъемные (высота подъема тарелки не превышает 5% диаметра седельной части, устройства предназначены только для систем, заполненных жидкостью);
  4. полноподъемные (затвор высоко поднимается, позволяя сбросить большой объем среды, устройство подходит для систем, рассчитанных на транспортировку жидкости и пара).
  5. По скорости срабатывания:
    • пропорциональные (открытие затвора происходит плавно, в соответствии с ростом давления в трубопроводе, закрытие не вызывает гидроудар);
  6. двухпозиционные (открываются резко и способны сбросить большой объем среды, за счет резкого закрытия провоцируют гидроудар).

Клапаны пружинного типа

Пружинный предохранительный клапан для отопления – самый распространенный вариант, рассчитанный на эксплуатацию в составе автономных отопительных систем. Отличается простой конструкцией и надежностью. Шток золотника прижимается при помощи пружины, сила прижима зависит от степени ее сжатия. Для настройки параметров срабатывания аварийного устройства предусмотрен регулирующий механизм.

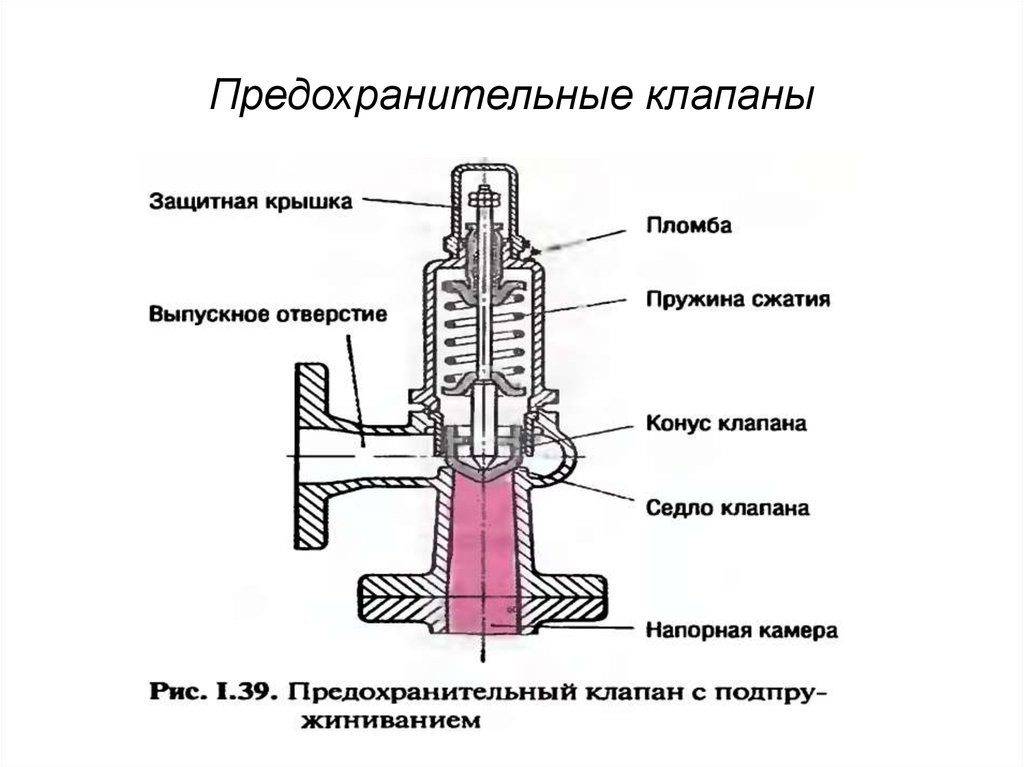

Предохранительный клапан пружинистого типа

Клапаны рычажно-грузового типа

Клапан сброса давления рычажно-грузовой предназначен для использования на трубопроводах, диаметр которых составляет не менее 200 мм и редко применяется для отопительных систем в частных домах, где источником тепла служит котел. В таких устройствах для усиления на шток используется груз. Чтобы задать уровень давления, при котором клапан должен срабатывать, выполняют настройку, меняя массу груза на рычаге устройства.


Клапан рычажно-грузового типа

Как влияет на действие предохранителя скорость реагирования

Пропорционально работающие приборы защиты заставляют крышку затворного устройства подниматься медленно. Открывается клапан пропорционально увеличению уровня давления, влияющее на внутренние стенки трубопрокатов. Подъем устройства постепенно увеличивается, а вместе с этим возрастает количество сбрасываемого теплоносителя.

Приборы можно применять внутри сжимаемой среды, однако их широко используют в водяных системах и иного типа жидкости.

Клапаны двухпозиционного типа отличаются способностью срабатывать мгновенно, когда уровень давления в трубопроводе увеличивается до критических показателей, затвор полностью открывается.

Двухходовой клапан следует применять в сжимаемой среде. Недостатком прибора считаются автоколебания затворного клапана.

Если двухпозиционный клапан установлен в системе отопительного типа, имеющую теплоноситель жидкого типа, стоит помнить, что при мгновенном открытии затвора сбросится большое количество воды.

Давление резко может упасть, затвор закроется, это приведет к гидравлическому удару.

Клапаны пропорционального действия не имеют в работе такие риски.

Условный диаметр и регулировка

Подбор условного диаметра предохранительного клапана осуществляется по методикам разработанным и утвержденным органами гостехнадзора, поэтому для его выбора желательно обратиться к специалистам. Если нет такой возможности можно воспользоваться программами для онлайн расчета, которые есть на сайтах специализированных компаний.

Настраиваются клапана на давление на 15-25 % больше рабочего давления систем отопления. Проверку работы производится путем его принудительного открытия (желательно проводить ее постоянно), а проверку давления открытия и регулировку не реже одного раза в год (перед началом отопительного сезона).

Устройство клапана

Конструктивными элементами клапанов для предохранения от излишнего давления являются следующие основные элементы:

  • корпус
  • крышка
  • колпак
  • затвор
  • шток и пружина на нем
  • устройство для открытия клапана под «принуждением»

В корпусе на резьбе монтируется так называемое «седло». На него устанавливается золотник. Он фиксируется на оси клапана при помощи направляющей втулки. Седло вместе с золотником образуют затвор. В золотник вставляется шток. Он прижимает золотник к седлу за счет усилия пружины. Степень сжатия пружины регулируется нажимным винтом с контргайкой.

В колпаке размещено устройство принудительного открытия клапана. Оно состоит из рычага, который закрепляется на оси с вилкой. Для полного и быстрого открытия клапана предусмотрено специальное поджимное кольцо. Оно фиксируется отворотом стопорного винта.

Устройство принудительного открывания необходимо для проведения проверки работоспособности оборудования время о времени. Детали предназначенного для использования в жидкостях и газах оборудования покрываются специальным антикоррозийным составом.

Предохранительные клапаны в обязательном порядке проходят ревизию и проверку в специализированных лабораториях. Или непосредственно на месте применения (в случаях невозможности отправить прибор на обследование в лабораторию). Проверяется работоспособность оборудования, целостность деталей, качество уплотнителей. Срок проверки устанавливает организация с соответствующими полномочиями. Ревизия осуществляется по графику. Но не реже одного раза в год. Нужно это в первую очередь для того, чтобы ваша система отопления могла функционировать нормальным образом.

Качество оборудования регламентируется Государственными Стандартами, Техническими Условиями и различными отраслевыми указаниями.

Типы прижимных механизмов

Если отопление имеет невысокую мощность в системе частного дома, либо в квартире, или небольшом промышленном объекте, применяют изделия, имеющие прижимной механизм.

В приборе главной деталью выступает пружина. Деталь служит подпоркой для мембраны, перекрывающей седло. На штоке, соединяющийся с рукояткой, располагают шайбу, которая служит опорой для пружины сверху. Положение шайбы, сила прижима на мембранное устройство контролируется при помощи рукоятки.

Прибор имеет простую конструкцию, является надежным, компактным, его можно сочетать со всеми приборами, которые включают в безопасную группу. Прибор можно приобрести за невысокую цену. Показатель давления влияет на силу сжатия пружины, когда клапан начинает работать. Показатель упругости изделия регулирует диапазон настроек.

Верхний слой пружины выполняют из латунного материала высокого качества, работая по технологии штампования горячего типа. Внутри пружина стальная, мембрана, рукоятка с уплотнителями изготавливается из полимеров.

Иногда оборудование на заводе оснащается данными настройками. Некоторые модели требуют настройки во время монтажа, когда проходят пусконаладочные работы.

Предохранители выпускают открытого либо закрытого типа. Открытый тип отличается тем, что лишняя жидкость вытекает из трубопровода, закрытый тип предполагает спуск в трубопровод с обратным функционированием.

Предохранители рычажно-грузовые имеют небольшое распространение. Автономные системы, имеющие котел, монтируют их нечасто. Как правило, их встречают в области промышленности большого масштаба, в трубах, имеющих диаметр свыше двухсот миллиметров.

В этих предохранителях основным элементом является груз вместо пружины, воздействующий на шток. Груз вешается на рычажное устройство, двигается вдоль длины, влияя на силу, которая прижимает шток.

Прибор рычажно-грузового типа имеет свойство открываться во время превышения рабочего давления внутри золотника снизу значений давления самого рычага. Далее жидкость удаляется сквозь отверстие для сброса.

Внимание! Чтобы случайно не изменить положение тяги на рычажной детали, груз прикрепляют при помощи болтов, накрывая кожухом, устанавливают замок. Вес груза с длиной рычага влияют на показатель давления, настройки

Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются

Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются.

Клапаны можно крепить к фланцевым элементам, соединяющим трубопрокаты, имеющих сечение от пятидесяти миллиметров и выше.

Особенности затворов в зависимости от высоты, на которую поднимаются.

Приборы с малым подъемом имеют затворы, которые поднимаются не более пяти сотых процента от сечения седла. Устройство, открывающее деталь, работает по пропорциональному принципу.

Он имеет низкий показатель проходящей жидкости, простейшее строение. Затворы малоподъемного типа монтируют к трубам, транспортирующих жидкость.

Полноподъемные механизмы поднимают затвор выше, поэтому имеют хорошую пропускную способность, могут удалять сразу большой объем жидкости.

Подрывной клапан для котла. Расчет

Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».

Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.

Установка предохранительных клапанов

Предохранительные клапаны после установки должны быть доступны для обслуживания. Клапаны закрытого типа монтируются внутри помещений; открытого типа-на воздухе вне помещений.

При установке предохранительных клапанов следует обращать внимание на то, чтобы они непосредственно сообщались с паром в защищаемом сосуде. Если это невозможно, установку следует производить на трубопроводе или специальном отводе в максимальном приближении к сосуду

Монтаж дополнительных приспособлений между сосудом и клапаном запрещен.

Когда давление сбрасывается в атмосферу, клапаны устанавливаются на высоте 6-30 метров над землей и не менее трех метров над уровнем зданий.

Предохранительные клапаны, как правило, устанавливаются в вертикальном положении. При этом нижний фланец клапана присоединяется к защищаемому оборудованию. А боковой выходной-к газоотводящей линии.

Предохранительные клапаны устанавливаются в соответствии со схемами установки. В схемах указывается число клапанов, их сечение, тип или марка изделия. Чаще всего клапаны монтируются в верхней точки системы отопления (кроме обратного).

При установке нужно следить, чтобы диаметр штуцера аппарата не был меньше диаметра приемного патрубка клапана. При установке системы аппаратов без запорной арматуры разрешается установка одного клапана на всю группу устройств.

Если в процессе эксплуатации сантехнического оборудования предусматривается остановка всех устройств в системе на долгое время, необходима установка двух клапанов. Каждый из них должен быть с пропускной способностью, достаточной для всей системы.  А переключатель должен быть настроен на отключение обоих клапанов не совместно, а поочередно.

Конструкция

Предохранительный сбросной клапан представляет собой корпус, выполненный из латуни или бронзы, внутри которого расположен предохранительный пружинный механизм. В основе механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачком-рукояткой. В случае необходимости, рукоятка позволяет вручную открыть клапан. Пружинный механизм защищен от попадания в него теплоносителя мембраной из этилпропиленовой резины.

Конструкция предохранительного клапана Valtec VT.0490 диаметром ½.

  1. Латунный корпус.
  2. Пластиковая крышка корпуса.
  3. Пластиковая проверочная ручка.
  4. Пластиковая заглушка.
  5. Алюминиевая шильда.
  6. Латунный шток.
  7. Нейлоновая втулка подстройки.
  8. Стальной фиксатор штока.
  9. Стальная пружина.
  10. Каучуковая золотниковая обойма.
  11. Пластиковый золотник.

Существуют модели, позволяющие регулировать давление, при котором срабатывает клапан, но также существуют модели, не допускающие самостоятельной регулировки давления (оно настраивается производителем в заводских условия и защищено от перенастройки неснимаемой крышкой).

Клапан сброса избыточного давления Flamco Prescor IС с встроенной сбросной воронкой.

Рекомендации к сбросной (дренажной) трубе:

  • Длина сбросной трубы не должна превышать 2 м и иметь более 2 изгибов;
  • Диаметр выходного отверстия клапана и диаметр отводящей трубы должны быть одинаковыми;
  • Не рекомендуется выводить трубу из помещения сразу на улицу, т.к. в зимнее время года это может привести к появлению конденсата и образованию льда внутри трубы;
  • Соединение клапана и дренажной трубы рекомендуется осуществлять с прерыванием потока теплоносителя, для чего используется специальная сбросная воронка, как правило, изготовленная из латуни, углеродистой стали или пластика. Это устройство позволяет осуществлять визуальный контроль за сбросом теплоносителя, а также обеспечивает работу клапана в случае засорения дренажной трубы.

Латунная воронка Flamco Funnel (Нидерланды) с подсоединением к клапану диаметром ½ или ¾ дюйма.

Критерии выбора предохранительного сбросного клапана

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

  1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.

  2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.


Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Устройство клапана

Конструктивными элементами клапанов для предохранения от излишнего давления являются следующие основные элементы:

  • корпус
  • крышка
  • колпак
  • затвор
  • шток и пружина на нем
  • устройство для открытия клапана под «принуждением»

В корпусе на резьбе монтируется так называемое «седло». На него устанавливается золотник. Он фиксируется на оси клапана при помощи направляющей втулки. Седло вместе с золотником образуют затвор. В золотник вставляется шток. Он прижимает золотник к седлу за счет усилия пружины. Степень сжатия пружины регулируется нажимным винтом с контргайкой.

В колпаке размещено устройство принудительного открытия клапана. Оно состоит из рычага, который закрепляется на оси с вилкой. Для полного и быстрого открытия клапана предусмотрено специальное поджимное кольцо. Оно фиксируется отворотом стопорного винта.

Устройство принудительного открывания необходимо для проведения проверки работоспособности оборудования время о времени. Детали предназначенного для использования в жидкостях и газах оборудования покрываются специальным антикоррозийным составом.

Предохранительные клапаны в обязательном порядке проходят ревизию и проверку в специализированных лабораториях. Или непосредственно на месте применения (в случаях невозможности отправить прибор на обследование в лабораторию). Проверяется работоспособность оборудования, целостность деталей, качество уплотнителей. Срок проверки устанавливает организация с соответствующими полномочиями. Ревизия осуществляется по графику. Но не реже одного раза в год. Нужно это в первую очередь для того, чтобы ваша система отопления могла функционировать нормальным образом.

Качество оборудования регламентируется Государственными Стандартами, Техническими Условиями и различными отраслевыми указаниями.

Условия эксплуатации клапанов

После проверки и ревизии клапаны настраиваются и проходят необходимую регулировку на заданное давление. Затем прибор пломбируют. Установка без пломбы категорически запрещена. Все предохранительные клапаны имеют технологический паспорт или «карточки эксплуатации».

Срок эксплуатации предохранительный клапанов напрямую зависит от правильной эксплуатации и обслуживания. Часто в процессе эксплуатации возникают различные дефекты.

Среди них такие распространенные дефекты:

  • утечка
  • пульсация
  • задиры

Утечка характеризуется пропуском рабочей среды. Возникает при повреждении уплотнителей и попадании на них посторонних предметов. А так же при деформации пружины. Устраняется продувкой, притиркой, заменой пружины, правильным монтажом или новой регулировкой клапана.

Пульсация-слишком частое открытие/закрытие.  Возникает при суженом сечении или большой пропускной способности. Устраняется проблема правильным подбором необходимых параметров.

Задиры во время эксплуатации возникают в результате перекосов при сборке. Устраняются при помощи механической обработки и дальнейшей правильной сборкой.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная. Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

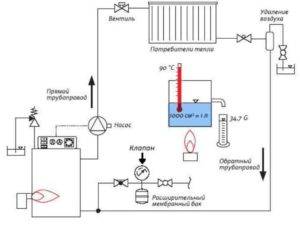

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

Устройство и принцип работы в зависимости от вида

Рычажно-грузовой

Рычажные предохранительные клапаны применяются исключительно в промышленных системах, рассчитаны на большие нагрузки и диаметр трубопровода свыше 200 мм.

Навешенный на рычаг груз, оказывает давление на шток. При превышении силы, которую оказывает давление в системе с одной стороны, над силой, которую оказывает груз с другой стороны, шток открывается, выпуская теплоноситель или пар. Как только силы давления внутри системы становится недостаточно (оно не достигает критической отметки), шток под весом груза на рычаге перекрывает систему.

Рычажно-грузовой сбросной клапан в разрезе.

Таким образом, критическое давление, при котором необходимо произвести сброс, регулируется длинной рычага и весом на нем.

Пружинный

Более современным и более дешевым является пружинный предохранительный клапан. Он не уступает по эффективности рычажно-грузовому, надежен и имеет компактные габариты, поэтому широко используется в системах индивидуального отопления частных домов.

Работает пружинный сбросной клапан по такому же принципу, только вместо груза на шток воздействует пружина:

  • со внутренней стороны на затвор устройства оказывает давление поток воды или пар;
  • с другой стороны золотник, прижатый штоком, на который воздействует пружина;
  • давление в системе превышает прижимную силу пружины, шток золотника поднимается вверх, происходит разгерметизация;
  • теплоноситель или пар выходит через выпускной патрубок;
  • давление внутри системы снижается и становится ниже прижимной силы пружины, которая снова перекрывает затвор, возвращая механизм в исходное положение.

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Существуют как рассчитанные на конкретное давление (например, 3, 6 или 8 бар), так и регулируемые клапаны, критическое давление для сброса в которых устанавливается при монтаже. Также они могут быть открытыми или закрытыми. Первые сбрасывают воду или пар во внешнюю среду, закрытые клапаны – в подключенный к ним трубопровод.

Клапаны теплового сброса

Пружинные предохранительные клапаны также несовершенны. Помимо того, что работают они исключительно в закрытых системах (т.к. кипение теплоносителя в системе с открытым расширительным баком может происходить без повышения давления), пружинные механизмы срабатывают, когда температура теплоносителя уже превысила существенную отметку – свыше 95-100°C.

Наиболее эффективным, но крайне дорогостоящим является клапан теплового сброса, реагирующий на повышение температуры теплоносителя, а не давления в системе. Принцип работы заключается во все той же мембране, которая контролируется пружиной, но приводится в действие он не напором потока воды, а термочувствительной жидкостью, существенно расширяющейся при нагревании от теплоносителя.
