Установка каркасных профилей
К монтажу каркаса следует приступать после полной отделки здания теплоизоляцией. Первоначально на плоскости стены укрепляют вертикальные стойки. Они могут быть Т-образными, U-Образными или угловыми. Каждый вид стоек используется для определённых целей – внутренних и внешних стыков, облицовки углов, оконных и дверных проёмов.
Основным видом вертикальных профилей являются Т-образные, применяемые для создания единой ровной плоскости на облицовываемой поверхности здания. Вертикальные стойки выполняют основную, несущую функцию. На них устанавливаются крепёжные клямеры, служащие для крепления керамогранита.
Монтаж тепло-, паро- и ветрозащиты
Шаг 1. Укладывают плиту теплоизоляционного материала на стену так, чтобы минвата (или пенопласт) располагалась между несущими профилями и опиралась на кронштейны. Полотна теплоизолятора устанавливают так, чтобы обеспечить перевязку стыков.
Укладка и крепление утеплителя
Шаг 2. Высверливают сквозь теплоизолятор отверстия в стене так, чтобы на 1 плиту приходилось не менее 5 точек крепления (в каждом углу и посередине).
Шаг 3. Крепят плиту пластиковыми тарельчатыми дюбелями, вбивая их в высверленные отверстия.
Поверх утеплителя устанавливают пароизоляционную мембрану или ветробарьер. Можно одновременно монтировать оба материала. Выбор варианта защиты стен зависит от климатических условий региона проживания. Для районов с высокой влажностью воздуха (морской климат) обязателен монтаж пароизоляции. Важный момент: полотна паро- и ветрозащиты укладывают с нахлестом в 10-15 см.
Шаг 4. Полотно ветрозащиты крепят к профилю, установленному в верхней части стены. Опускают рулон вниз, закрывая теплоизолятор.
Монтаж пароизоляции
Шаг 5. С помощью шуруповерта и саморезов крепят полотно к несущим профилям.
Фиксация полотна
Изоляция крепится с нахлестом
Шаг 6. Ножницами или ножом отрезают оставшуюся часть рулона. Повторяют процедуру укладки ветрозащиты до тех пор, пока не будет закрыта вся стена.
Вывод плоскости вертикальной обрешетки
Шаг 1. К кронштейнам горизонтальной обрешетки с помощью саморезов крепят вертикально устанавливаемые шляпные профили шириной 6,5 или 8 см. Обеспечивают создание ровной поверхности, регулярно проверяя вертикаль с помощью отвеса.
Все профили этого уровня обрешетки должны быть расположены по вертикальным стыкам металлокассет. Расстояние между опорами каркаса должно строго выдерживаться.
Шаг 2. К нижнему горизонтальному профилю с помощью саморезов и шуруповерта крепят цокольный отлив.
Монтаж каркаса
Шаг 3. Вдоль верхней кромки отлива по всей длине стены устанавливают начальную планку.
Монтаж начального профиля
Возможные ошибки
Хочу отметить ряд типичных ошибок, возникающих в процессе проведения работ:
- Монтаж несущих каркасов в морозы. При повышении температуры велика вероятность того, что крепежи ослабнут, и подсистема крепления потеряет свою жёсткость и прочность;
- Установка кронштейнов на стену без компенсационной прокладки. Это приводит к постепенному ослабеванию крепежа из-за сезонных циклов сжатия-растяжения материала под действием колебания температур;
- Совпадение швов при монтаже нескольких слоёв утеплителя. В результате образуются мостики холода, существенно снижающие эффективность теплоизоляции;
- Слишком близкая установка клямеров, в результате чего плита чересчур плотно входит в крепежи. При нагревании плиты на солнце она может лопнуть из-за расширения и вызванного этим внутреннего напряжения.
Виды и типы навесных конструкций
Навесные вентилируемые фасады для коттеджей представлены более чем в 10 разных видах, отличающихся по используемому материалу:
- Керамогранит – очень распространенное покрытие средней ценовой категории, что делает его доступным как частным домовладельцам, так и строительным компаниям. Керамогранитная фасадная облицовка обходится относительно дёшево не только за счет цены за квадратный метр, но и за счёт того, что материал очень легко обрабатывать. Используется для полной отделки частных домов, а также для отделки нижних этажей многоэтажек. Что касается последнего момента, то в России керамогранит можно увидеть и на верхних уровнях московских высоток.

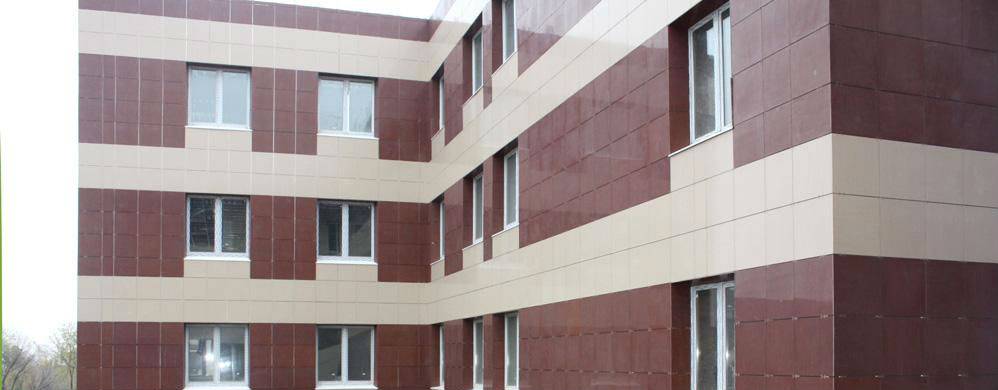

Облицовочные панели из керамогранита
HPL панели — представляют собой ламинат высокого давления. В нашей стране применяются совсем недавно, хотя в Европе подобная облицовка уже давно стала наиболее распространенным вариантом. Такие панели имеют все качества хорошего навесного фасада, будь это устойчивость к внешним воздействиям или же влиянию погоды. Может монтироваться скрытым или открытым методом, причём в первом случае, материал полностью защищен от вандализма. Отличительной особенностью HPL панелей является возможность крепить их на горизонтальную, так и на вертикальную поверхность.
HPL панели, установленные скрытым способом крепежа
Линеарные панели удобны для отделки зданий с большой высотой этажа – эта особенность обеспечивается за счёт того, что длина облицовочного полотна может составлять до 6 метров. Внешне данный материал напоминает сайдинг, однако отличается от него тем, что у линеарных панелей имеются боковые отгибы.
Комбинация линеарной облицовки различных цветов
Искусственный камень или агломератно-гранитная плитка — представляет собой материал для внешней и внутренней отделки. Особенность покрытия заключается в том, что его монтируют не только на стены, но и на ступени, полы, на цокольный уровень и т.д. Достоинства искусственного камня – прекрасная устойчивость к механическим воздействиям и химическим растворам. Такие плюсы позволяют применять гранитное и покрытие из камня в местах большого скопления людей и повышенной проходимости.
Навесная система с агломератно-гранитным покрытием
Фиброцементные плиты – очень экономичный вариант, подходящий для использования в условиях крайнего севера. Всем вышеупомянутым преимуществам материал соответствует, единственный его недостаток – видимое крепление.
Навесная система с применением фиброцементных плит
Фасадные системы из стекла – это отделка, которая распространилась вслед за витражами. В отличие от других видов навесных систем, стекло призвано пропускать внутрь здания максимальное количество света. При этом, такое покрытие имеет приемлемые технические характеристики, такие как хорошая защита от холода, ультрафиолета и осадков. Обычно ставится на здания аэропортов, бизнес-центров и рекламных агентств. Но и на частном доме подобная облицовка будет смотреться очень эффектно и необычно.

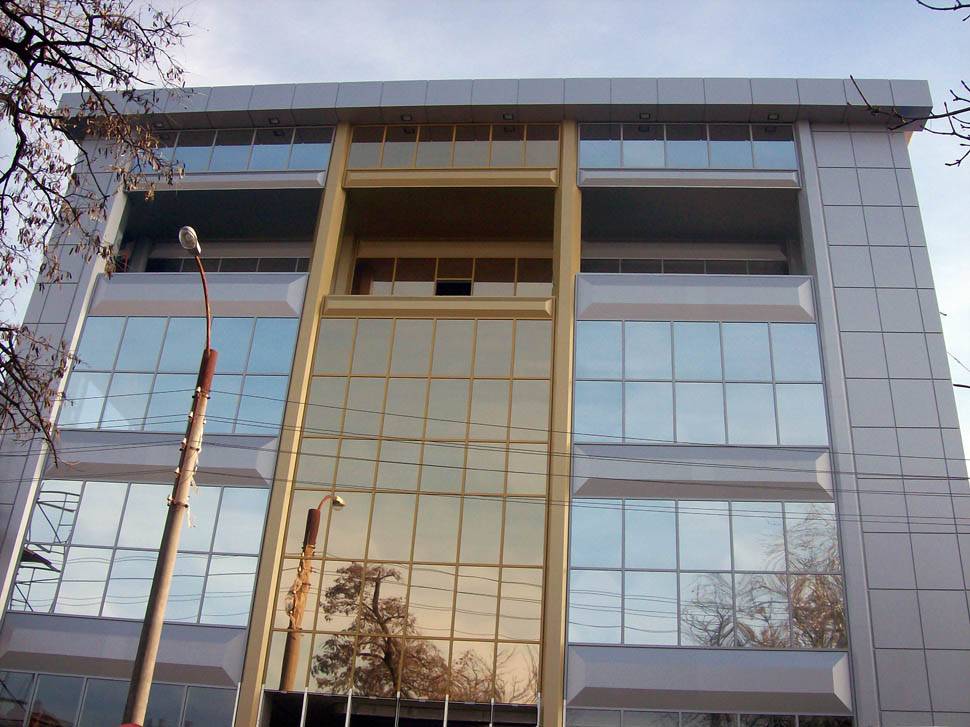

Облицовка с использованием стекла и алюминиевых плит
Композитные панели – это просто огромные преимущества для проектировщиков. Такая облицовка позволяет придавать зданиям необычные архитектурные формы, при этом технические его показатели также остаются на высоте. Композиты имеют малую массу, но при этом превосходные экранирующие и акустические свойства. Панели легко обрабатываются разнообразными способами, будь это фрезерование или простая резка. Поверхность имеет способность к самоочищению, за счёт чего композитные фасады выгодно ставить на высотные здания.
Комбинация композитных панелей различных размеров и цветов
В добавок стоит упомянуть такие изделия и покрытия, применяемые для создания навесных вентилируемых систем, как:
- терракотовые панели;
- металлокассеты;
- натуральный камень;
- стеклопанели;
- планкен;
- медные панели.
Все основные преимущества навесных фасадов у них также присутствуют, к недостаткам же можно отнести только недостатки компонентов, применяемых при производстве.
Как работает подсистема?
Подсистема переносит вес наружной облицовки из терракотовых панелей, ветровые нагрузки на наружную несущую стену здания.
Вес и тип фасадной облицовки является определяющим при выборе типа подсистемы, ее сложности и способа ее установки.
Сила давления ветра относится к климатически обусловленным изменчивым воздействиям на сооружения. Основополагающими факторами, влияющими на величину ветровых нагрузок, являются локальные климатические условия, ветер и топография соответствующего места расположения. У поверхности земли скорость ветра практически равна нулю, но с удалением от поверхности, т.е. с увеличением высоты здания, она возрастает многократно. Архитектурные особенности здания, такие как высота здания его геометрия влияет на величину ветровых нагрузок что учитывается при расчете подсистем с помощью аэродинамических коэффициентов.
Материал наружной стены здания наряду с вышеназванными условиями обязательно учитывается при проектировании подсистем вентфасада. В зависимости от несущей способности и прочности наружной стены выбирается способ крепления, а также определяется необходимое количество точек крепления подсистемы к фасаду, что бы обеспечить равномерность переноса нагрузки вентфасада на стену здания.
Какие бывают подсистемы
Фасадные подсистемы должны обладать высокой механической прочностью, стойкостью к воздействию атмосферных воздействий и простотой крепления. Исходя из таких требований они выполняются из металлических элементов. Выделяются следующие разновидности:
Оцинкованная подсистема. Конструкция из оцинкованной стали находит самое широкое распространение, что обосновывается экономической выгодой, достаточно высокой влагостойкостью при любых колебаниях температуры. Срок службы системы превышает 45–50 лет. Она может устанавливаться на любой стене, а на ней может крепиться отделка из керамогранита, фиброцемента, натурального и искусственного камня, металлического сайдинга, композитных плит.
Подсистема фасада из нержавеющей стали. Основное ее преимущество увеличенный срок службы (более 65–70 лет) практически при любых климатических условиях, испарениях и плохой экологической обстановке. Главный недостаток — высокая стоимость.
Алюминиевая подсистема для вентфасада
Главное достоинство такой системы — легкий вес при достаточной механической прочности, что облегчает весь монтаж, а самое важное — снижает нагрузку на фундамент. Алюминиевые элементы все больше отвоевывают популярность у других материалов
Ограничения по их использованию связаны с пожарной безопасностью, что нередко приводит к запрету их применения в городском строительстве.
Watch this video on YouTube
Металлическая подсистема, помимо отличий по материалу, различается и по ряду других параметров:
- Подсистемы открытого и скрытого монтажа облицовки. При формировании декоративного внешнего фасадного покрытия имеет значение способ крепления облицовочных панелей. Открытый вариант не предусматривает сокрытия крепежных элементов, а достойный внешний вид обеспечивает аккуратное производство работ. При использовании скрытого монтажа крепление внешних панелей обеспечивает их невидимое снаружи закрепление за счет наличия специальных кляммеров, удерживающих планок и других замаскированных фиксаторов. В этом случае стоимость конструкции заметно увеличивается, а монтаж подсистемы вентилируемых фасадов усложняется.
- Различия по установке на фасадной стене. Типовая подсистема крепится непосредственно на поверхности стены, но для этого она должна обладать достаточной прочностью (бетон, кирпич). Если конструкция монтируется на рыхлом или хрупком материале (древесина, пеноблоки, блоки из керамзита и т. п.), то придется использовать разновидность подсистемы, которая крепится только на межэтажных перекрытиях, а при обшивке частных домов — на цоколе и потолочном перекрытии.
Разработка проектной документации
Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.
Выполнение работ по проектированию происходит в несколько этапов:
- Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
- Составление графика работ.
- Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
- Создание сметной документации для расчёта окончательной стоимости.
- Передача окончательного проекта заказчику.
Расход материала для системы НВФ
Посчитать нужное количество панелей можно с помощью несложной формулы: от суммы площадей стен отнять площадь всех окон и дверей и добавить 10 % на подгонку.
Когда утеплитель уже выбран, его количество рассчитывается таким же образом, как и для панелей отделки. Для частных строений, например, применяют минеральную вату, полистирол. Чрезмерно экономить и брать слишком тонкий слой утеплителя не стоит, иначе нужные функции он может «не потянуть».
При расчете числа кронштейнов учитывается площадь и тип панелей. Алюмосплавные каркасы более легкие, и их обустройство выходит экономичнее. Чем тяжелее выбранные панели, тем чаще располагают кронштейны. Для утеплителя нужны тарельчатые дюбеля, обычно берется 5 штук на каждую из плит.
Также не стоит забывать, что нужно нанять профессионалов для монтажа, выделить средства на геодезические работы, получить консультации у специалистов.
Стоимость вентфасада из керамогранита
Вариации подсистем: В качестве системы крепления подойдёт как классическая схема сборки конструкции на кляммерах видимых из нержавеющей стали, так и монтаж керамогранита на клеевой химический состав следующих вариаций сборки:
По типу каркаса:
- Вертикальная конструкция
- Горизонтально-вертикальная система
- Система в плиты перекрытия (межэтажная)
По типу металла:
- Алюминиевая (тип 1)
- Нержавеющая (тип 2)
- Оцинкованная с защитным покрытием (тип 3)
Стоит отметить выбор удобства системы перед непосредственной сборкой на фасаде и скорости осуществления строительно-монтажных работ, ведь от этого зависит целый процесс воссоздания нового фасада. Тут стоит выделить алюминиевый вариант подсистемы крепления, он быстро проектируется и стоит недорого.
Если речь идёт о сильноагрессивной среде, морском климате или объекте в системах транспортных тоннелей, где важна безопасность и качество стоит на первом месте, лучше применять нержавеющий тип конструкции в ущёрб скорости сборки (коррозионностойкую сталь сложнее устанавливать, дольше собирать узлы и проводить выравнивающие работы по фасаду.
Об этом говорит ценовой срез и обратная связь от нашего отдела маркетинга на протяжении трёх лет, обращались за консультацией и к другим специалистам, к примеру к блогеру Пахомову (исследования НФС на объектах)
Статистика систем: 30% алюминиевые системы, 10% нержавеющие и 15% комбинированные (оцинкованные и нержавеющие системы) то есть кронштейны применяются из нержавейки, фиксаторы панелей тоже из коррозионностойкой стали, профиль оцинкованный окрашенный.
Фиброцементные плиты
Если речь идёт о быстром закрытии строительных объемов и раскрое облицовочных панелей в процессе монтажа, поможет такой прекрасный тип облицовочных панелей как фиброцемент. Дело в том, что фиброцементные плиты обладают свойством долговечности и вполне удобно монтируются на заклёпку с широким бортиком как на вертикальные направляющие, так и на межэтажный или перекрёстный каркас.
В системах крепления применяется более широкая направляющая не менее 80 мм., и более для удобства сборки и стыковки плит, что позволяет выполнить технологическую карту монтажа и требования завода, для соблюдения правильности сборки НФС и требований по гарантии завода изготовителя. Конструкцию можно смонтировать применяя и более простые направляющие 40-50 мм., однако в таком случае прийдется проводить двухуровневую пробивку направляющих на стыке плиты, или нарушать монтаж и краевое расстояние плиты от направляющей.
Заводы изготовители фиброцемента:
- LTM (Калужская область, г. Балабаново)
- LATONIT (Россия, Завод Лато, Мордовия, Чамзинский район, р.п. Комсомольский.)
- ETERNIT (Европа, Нидерланды, г. Гооре.)
- CEMBRIT (Финляндия, Муяла, г. Лохья на расстоянии 45 км от Хельсинки.)
- ВИКОЛОР (Россия, Завод Волна, г. Красноярск.)
Каждый завод выпускает свой вариант широкоформатной панели и отличается по фактурам и способу обработки и покраски панелей исходя из потребности рынка. Как правило поставляются гладкоокрашенные матовые и глянцевые плиты в листах или нарезке в определённый размер панелей, однако исходя из технического задания по концепции, иногда лучше заказать материал в листах и производить раскрой непосредственно на объекте.
Монтаж кронштейнов
Кронштейн монтируют в несущее основание. Перед монтажом производители анкеров проводят испытания на вырыв анкера, чтобы подобрать оптимальный анкер из своей линейки.
Перед креплением кронштейнов проводим испытания на вырыв анкера
Испытания проводят специальным аппаратом. Последовательность проведения испытаний:
- Сначала устанавливают в каждый вид основания: в заполнение стены (бетон, блок, кирпич) и монолитное перекрытие, по пятнадцать анкеров каждого вида.
- Затем специальным аппаратом выдергивают анкер из основания. Аппарат показывает предельную нагрузку на точку крепления. Такая нагрузка называется «разрушающая», т.е. , если давать большее усилие, то анкер разрушит блок и с треском вылетит из основания.
- Таким образом испытывают все 15 анкеров в каждом основании. Записывают результаты в протокол.
Затем уже инженер производителя в офисе эти данные анализирует и считает в соответствии с методикой, прописанной у каждого производителя в Техническом свидетельстве. Считает он «допустимую» нагрузку. Логично, что нагружать анкер до «разрушающей» нагрузки не допустимо. Поэтому и высчитывают ту предельно допустимую нагрузку, которую способен выдержать анкер в конкретном этом основании стены. Инженер выдает Акт вырыва, в нем содержится допустимая нагрузка на анкер.
Далее Акт с подобранным анкером передают производителю системы фасада. Инженер производителя системы фасада производит собственные расчеты. Но он уже считает ту нагрузку, которую система, в составе облицовки, в этом ветровом районе, на этой высоте и т.д., передает на одну точку крепления. Это называется «статический расчет нагрузок».
Значения, прописанные в Акте вырыва сравнивают со значением в Статическом расчете подсистемы. И, если анкер держит 500Н, а система передает 400Н нагрузки, значит, ура, систему с этим анкером применять на этом объекте можно. Если анкер держит 500Н, а система передает на него нагрузку 600Н, значит надо менять либо шаг кронштейнов в системе, либо анкер.
Разметка расположения кронштейнов
Кронштейн должен располагаться строго по проекту. Иногда есть исключения, не всегда проектировщик видит все особенности строения, поэтому бывают. Но логика такая: расположение кронштейнов смотрим в проекте.
Расположение кронштейнов считается не на глаз, а в результате совокупности факторов. Например, выше было объяснено какую работу проводят, чтобы определить соответствие используемого анкера применяемому кронштейну. Это соответствие предполагает горизонтальный шаг системы и вертикальный.
Горизонтальный шаг системы- это шаг вертикальных профилей по- другому. А вертикальный – это расстояние между точками крепления кронштейнов к профилю
Здесь важно знать такие особенности крепления системы, как консоль и пролет профиля
Пролет – это расстояние между кронштейнами на профиле, оно имеет предельное значение, определяемое на каждый вид системы отдельно, более того, предельное значение пролета может сокращаться при воздействии более мощным ветровых или весовых нагрузок.
Итак, шаг системы, консоль и пролет определены в проекте. Просто берем эти значения от туда. И переносим на объект, выполняя разметку будущего крепления.
Для разметки понадобится уровень, нитка или лазерная рулетка и строительный карандаш. В соответствии с проектом наносим метки перед тем как приступить к просверливанию отверстий под анкер.
На сколько анкеров крепить кронштейн
Несущий – на два анкера, в верхнее и нижнее отверстие, если их три. И в оба отверстия, если их всего два. Допустимо крепление несущего кронштейна в одно верхнее отверстие при условии, что нагрузки не существенные. В любом случае, такая возможность определяется производителем системы, когда он готовит для заказчика Статический расчет нагрузок.
Опорный кронштейн алюминиевой системы крепится на один анкер.
Часто допускаемые ошибки
Чаще всего ошибки допускаются домовладельцами, стремящимися сэкономить средства.
Они пользуются услугами неквалифицированных специалистов или производят монтаж сами, не разобравшись во всех тонкостях установки системы.
Отклонение облицовочных плит по горизонтали или вертикали заметно искажает рисунок
Специалисты выделяют три основных вида распространенных ошибок:
Ошибки при монтаже подконструкции
Часто неопытными специалистами допускаются такие ошибки, как:
- установка каркаса при низкой температуре (при потеплении крепеж ослабевает);
- замена специальных кронштейнов на более дешевые (в конечном итоге ведет к отсыреванию теплоизоляционного материала);
- установка анкеров не по технологии (может привести к разрушению стен в местах фиксации);
- установка кронштейнов без применения специальной прокладки (приводит к коррозии и деформации кронштейна, что влияет на прочность всей системы).
Кляммерный способ крепления облицовочных плит – на специальные скобы
Ошибки при монтаже утеплителя
В качестве утеплителя чаще всего применяется минеральная или базальтовая вата, при ее монтаже часто допускаются такие ошибки:
- замена рекомендуемого утеплительного материала на более дешевый (опасно возможностью самовозгорания);
- вырезание отверстий в теплоизоляционных плитах для вывода кронштейнов (приводит к образованию мостиков холода, а для вывода кронштейна достаточно небольшого крестообразного надреза);
- установка плит с зазорами (снижает теплозащитные и звукоизолирующие свойства);
- использование жестких утеплителей на неровных стенах (приводит к образованию нежелательных зазоров между стеной и утеплителем);
- установка влагозащитной мембраны не в срок (если минвата 2 – 3 дня находится без защиты, она впитывает много влаги).
Приемка надзорными органами и заказчиком
| № | Показатель: | Допустимые отклонения: |
| 1 | Отклонения от проектного положения разбивочных осей и высотных отметок | |
| 1.1. | Отклонение от проектного положения разбивочных осей | +/- 10 |
| 1.2. | Отклонение от проектного положения высотных отметок | +/- 10 |
| 2 | Отклонения от проектного положения направляющей | |
| 2.1. | Отклонение от вертикальности или горизонтальности в плоскости стены | 3 |
| 2.2. | Отклонение от вертикальности или горизонтальности перпендикулярно плоскости стены | 1 |
| 2.2. | Отклонение от проектного расстояния между соседними направляющими | 20 |
| 2.3. | Отклонение от соосности смежных по высоте направляющих | 2 |
| 2.4. | Отклонения от проектного зазора между смежными направляющими | +5; -0 |
| 2.5. | Уступ между смежными по высоте направляющими | 4 |
| 3 | Отклонения от проектного положения фасада и его элементов | |
| 3.1. | Отклонение от вертикальности | 2 на 1м длины |
| 3.2. | Отклонение от плоскостности | 5 на 1м длины 5 на 1 этаж |
| 3.3. | Уступ между смежными листами | 4 |
| 4 | Отклонения от проектного размера и положения зазора между листами или кассетами | |
| 4.1. | Отклонение от проектного размера зазора | +/- 2 |
| 4.2. | Отклонение от проектного положения зазора (от вертикальности, горизонтальности, от заданного угла) | 2 на 1м длины |
| 4.3. | Отклонение от проектного положения крепежных элементов | 5 |
Стоимость
| № п/п | Наименование материалов и работ | Ед. изм. | Объём | Стоим. руб. | Сумма руб. |
| №1 | Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20% | кв.м. | 1,20 | 1150,00 | 1380,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 625,00 | 625,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1400,00 | 1400,00 |
| Итого: | 3990,00 | ||||
| №2 | Вентилируемый фасад из КЕРАМОГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10% | кв.м. | 1,10 | 500,00 | 550,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3260,00 | ||||
| №3 | Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 50,00 | 50,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4027,50 | ||||
| №4 | Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 250,00 | 250,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4627,50 | ||||
| №5 | Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2600,00 | 2600,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1500,00 | 1500,00 |
| Итого: | 4627,50 | ||||
| №6 | Вентилируемый фасад из ГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2400,00 | 2640,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 950,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 6200,00 | ||||
| №7 | Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10% | кв.м. | 1,00 | 800,00 | 880,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3590,00 |
Монтаж системы НВФ
Монтаж навесного вентфасада – это очень ответственная работа, требующая тщательной подготовки. Вначале производится замер поверхности наружных стен, подбираются материалы и только после этого составляется проект. По составленному проекту делается соответствующая разметка. Можно ознакомиться с материалом о навесных вентилируемых фасадах.
Подсистема фасада (каркас) из оцинкованной стали способна выдерживать значительные нагрузки
Сам монтаж системы производится в несколько этапов:
- Строго по разметке к стене крепятся кронштейны на расстоянии, соответствующем размеру облицовочных плит.
- Далее производится утепление наружных стен здания. В качестве утеплительного материала чаще всего применяется минвата или базальтовые плиты. Применение пенополистирола или пенопласта встречается реже. Утеплитель может приклеиваться или крепиться к стене при помощи зонтичных дюбелей с крупными шляпками. Для максимальной плотности прилегания, часто применяются оба способа крепления. Следует помнить о том, что утеплителем должна быть покрыта вся поверхность стен, без зазоров и отслоений, так как это может привести к образованию мостиков холода. В местах соприкосновения с кронштейнами материал аккуратно прорезается, и кронштейн выводится наружу: на него потом будет крепиться обрешетка. В зависимости от выбранного утеплительного материала, очень часто возникает необходимость в его защите от попадания влаги. Некоторые утеплительные плиты выпускаются водонепроницаемыми, но стоимость их значительно превышает привычные материалы, поэтому используются они в редких случаях. Слой утеплителя покрывается влагозащитной мембраной, обеспечивающей паропроницаемость стен изнутри. Сверху и снизу пленка подворачивается под утеплительные плиты, в местах соприкосновения с кронштейнами аккуратно прорезается. Процесс монтажа влагозащитной пленки требует особо тщательного подхода, так как малейшее попадание влаги на утеплитель со временем способствует его разрушению. Если в минеральной вате накапливается влага, то утеплитель теряет свои теплозащитные качества, а после замерзания – разрушается.
- Следующим этапом идет монтаж подконструкции. Для обрешетки можно использовать деревянный брус или металлический профиль. Лучше для этих целей использовать метал, так как он более долговечен. Профиль крепится строго вертикально, на установленные раннее кронштейны, в строгом соответствии уровню. В зависимости от веса выбранного облицовочного материала, каркасная подсистема может иметь некоторые отличия между собой: для тяжелых плит применяется более мощный профиль и обрешетка укрепляется поперечинами, которые крепятся на расстоянии, строго соответствующем размеру плит. Если в качестве облицовки планируется использование винилового сайдинга, то для каркаса будет достаточно обычного профиля для гипсокартона. Следует учитывать, что толщина обрешетки определяет ширину воздушного зазора.
- Этап облицовки начинается с установки подготовленных заранее откосов оконных и дверных проемов, затем крепятся облицовочные плиты. Монтаж плит следует начинать по направлению снизу вверх, справа налево, строго по уровню. Малейшее отклонение в конечном итоге может привести к искажению всей системы. Система крепления наружной облицовки напрямую зависит от выбранного материала. Некоторые материалы предусматривают скрытый способ крепежа при помощи заклепок, но в основном применяются специальные зажимы. Сайдинг и композиты могут крепиться специальными саморезами через материал. Но каждый облицовочный материал, как правило, имеет свою технологию монтажа на каркас, которую нарушать не стоит.
Воздушный зазор позволяет воздуху циркулировать, что предотвращает скопление конденсата
Преимущества и недостатки
Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:
- Простота и удобство сборки.
- Широкий ассортимент различных декоративных отделок.
- Малый вес конструкции, которая не оказывает влияния на несущую стену.
- Возможность проведения монтажа в любое время года и в различных климатических условиях.
- Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
- Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.
Плюсы во время эксплуатации:
- Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
- Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
- Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
- Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
- При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.
https://youtube.com/watch?v=BdCBQKH8cAA
Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.
