Приточная вентиляция в частном доме: принцип обустройства приточной вентиляции в частном дома своими руками

Как установить приточную вентиляцию своими руками

Перед началом монтажных работ нужно составить проект системы. На нем необходимо четко указать все элементы, воздуховоды, расположение самой ПУ. При этом план должен предусматривать движение воздушного потока, учитывать минимальное сопротивление.

При монтаже нужно принимать во внимание пересечение потоков и возможные препятствия. Для максимальной эффективности эти нюансы лучше просчитать заранее

Далее происходит непосредственно установка приточной вентиляции бытового типа.

Монтаж проводят, строго следуя чертежам, отступление от них может нарушить движение всего потока, в результате чего подобранный вентилятор может не справляться с проветриванием всех помещений, и потребуется его замена.

Также существует несколько видов бытовой вентиляции, которые подходят для модернизации уже установленных систем. Это актуально для многоквартирных домов с общим проветриванием, частных домов.

Малые установки местного проветривания, рассчитанные на одну комнату (обычно кухня или санузел), монтируются на оконную форточку или отверстие в стене. Как пример можно назвать приточные клапаны, которые монтируются непосредственно на оконную раму. Они способны регулировать подачу свежего воздуха, поддерживать его температуру. Монтаж такого устройства возможен как при установке окон, так и в процессе их эксплуатации.

Расчёт вентиляции в частном доме

Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.

При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении “Ж” СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:

1) По нормируемой кратности воздухообмена;

2) По нормируемому удельному расходу приточного воздуха.

При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта

Теперь ознакомимся более детально с указанными выше способами расчёта.

2.1 Нормируемая кратность воздухообмена:

Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.

То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.

Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):

Таблица 1 – Нормы минимального воздухообмена в помещениях жилых зданий:

Для того, чтобы рассчитать расход приточного воздуха, используем формулу:

L = V × n   (формула №1)

V – объём помещения, м3;

n – кратность воздухообмена, ч-1;

2.2 Нормируемый удельный расход приточного воздуха

Этот способ расчёта предлагает использовать две формулы:

L = A × k    (формула №2)

A – площадь помещения, м2;

k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);

L = N × m    (формула №3)

N – число людей;

m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;

Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.

2.3 Пример расчёта минимального нормируемого воздухообмена

Обозначим несколько принципов, которые будут необходимы в расчётах:

  • 1 — Приток воздуха осуществляется через жилые помещения;
  • 2 — Удаление воздуха происходит через ванную, туалет, кухню;
  • 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.

Пример №1:

Общая площадь квартиры Fобщ = 100 м2. Площадь жилых помещений Fжил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.

1) Определение объёма притока:

а) По кратностям:

Используем формулу №1:

L = V × n   (формула №1)

V = S × h = 100 × 3,0 = 300 м3;

n = 0,35 в соответствии с таблицей №1;

L = 300 × 0,35 = 105 м3/ч

Для расчёта используем полный объём помещения, а не только объём жилых зон

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:

L = N × m   (формула №3)

N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)

L = 4× 30 = 120 м3/ч

Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч

2) Определение объёма вытяжки:

Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:

Lкухни = 90 м3/ч
Lванной = 25 м3/ч
Lтуалета = 25 м3/ч
Lвытяжки = 90 + 25 + 25 = 140 м3/ч

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: Lпритока = Lвытяжки = 140 м3/ч

Пример №2:

Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.

1) Определение объёма притока:

а) Расчёт по кратностям не изменился: L = 105 м3/ч

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:

L = A × k    (формула №2)

A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)

L = 70 × 3 = 210 м3/ч

2) Определение объёма вытяжки:

Lвытяжки = 90 + 25 + 25 = 140 м3/ч (остался прежним)

Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:

Lпритока = Lвытяжки = 210 м3/ч

Создание условий для работы вытяжки

Обмен должен быть налажен таким образом, чтобы воздух перемещался внутри жилой недвижимости даже при закрытых окнах. Для этого нужно:

  • установить вентиляционные отверстия;
  • монтировать дверную коробку без порога, что обеспечит наличие щели высотой 0,5-1 см.

Организовать обмен воздушных потоков можно путем сверления отверстия в двери с последующим декорированием специальными кольцами. Действие можно выполнить самостоятельно с деревянной дверью, а стекло или пластик требует присутствия специалиста.

Проверка работоспособности вентиляционной шахты

Проверка приточно-вытяжной системы заключается в сопоставлении объема воздушного потока с требованием, закрепленным в санитарных нормах. Исправное оборудование функционирует бесшумно, поэтому для проверки применяются следующие методы:

Горящая свеча подносится к вентиляционному каналу. Если при открытом окне пламя наклоняется к помещению или остается неподвижным, то система неисправна или засорена.

  • Лист бумаги, приставленный к вытяжке при открытом окне, должен прилипнуть к ней и оставаться на месте.
  • Самую точную проверку системы вентиляции воздуха для квартиры обеспечивает замер анемометром. Для бытового обихода подходят простые модели, специалисты Роспотребнадзора работают приборами со встроенными вычислительными модулями, которые позволяют определять кратность обмена воздушных потоков в разных комнатах.

Способы, предусматривающие использование бумаги и огня, актуальны для холодного времени года. При жаре законы с вытеснением теплых масс холодным воздухом не действуют, так как температура в помещении и на улице практически одинакова.

Обустройство вытяжных отверстий

Декорировать вытяжное отверстие можно при помощи пластиковой решетки. Крепление к месту установки требует наличия дюбелей и саморезов. Если стена облицована плиткой, то для фиксации подойдет силиконовый герметик.

О возможной недостаточности кондиционирования или естественного воздушного потока следует подумать до укладки керамической плитки и заблаговременно осуществить прокладку питающего провода. В противном случае подключение встроенного лопастного вентилятора придется реализовывать при наружном расположении кабеля, что негативно скажется на дизайнерской задумке.

Для установки вентилятора рекомендуется использовать саморезы. Модели отличаются по мощности, уровню шума и сечению вытяжного канала. Если помещение не нуждается в постоянном принудительном оттоке воздуха, то для вентилятора устанавливают выключатель. Самая популярная версия для комнат с повышенной влажностью – вытяжка, подключенная к общей сети. Более сложные случаи – таймер или датчик, реагирующий на влажность.

Выход в общую вентиляцию нужно оборудовать обратным клапаном. Он предотвращает вероятность перемены воздушных потоков и попадания в квартиру «грязного» воздуха из общедомовой шахты. Причины реверса:

  • сечение канала сокращается по мере засорения;
  • установка принудительных вентиляций в других квартирах, что увеличивает поток воздуха;
  • перекрытие отвода в шахту посторонним предметом.

Клапан, блокирующий обратный поток, можно приобрести отдельно или купить вместе с вентилятором и решеткой. Проблема дефицита свежего воздуха решается путем монтажа оборудования с рекуператором – «теплая форточка» – приточно-вытяжной вентиляционной установки, рекуперирующей тепло и потребляющей электричество не больше лампочки в холодильнике.

Положительные качества: поглощение уличного шума, очищение воздуха, возможность регулировать производительность. Установить нужно в отверстие в несущей стене или на балконе.

Воздуховод

Какой воздуховод лучше и качественнее? Совершенно любая система кондиционирования подразумевает установку приспособления для притока или оттока воздушной массы. Воздуховоды выполняют из следующих материалов:

  • Алюминий;
  • Пластмасс;
  • Оцинкованная или черная сталь.

Воздуховоды бывают двух форм: прямоугольная и круглая. Деталь прямоугольной формы легче монтируется в стене, тогда как круглая способствует предотвращению аэродинамических потерь. Очень удобно устанавливать гибкие детали, которые выпускаются в виде гофрированного алюминиево – полимерного рукава. Чтобы придать им жесткость, при установке их армируют проволокой из стали.

Проектирование и расчет вентиляционной системы

Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.

Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:

  • производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
  • необходимое давление в системе, создаваемое вентиляторами;
  • скорость потока воздуха в воздуховодах и площадь их сечения;
  • допустимые уровни шумов при работе системы;
  • мощность воздухонагревателя для поступающего наружного воздуха.

Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.

Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.

Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.

Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.

Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.

Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.

Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:

Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).

Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.

Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.

Особенности монтажа и обслуживания системы

Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.

Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.

Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.

Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.

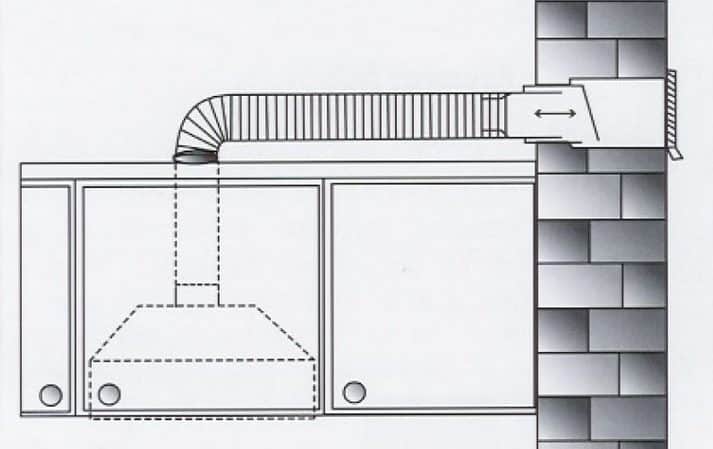

Прокладка воздуховодов

Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.

Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.

Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.

Алгоритм работы по установке воздуховода:

  1. Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
  2. В стене высверливают отверстия и крепят подвесы.
  3. Устанавливают элементы воздуховода.
  4. Герметизируют стыки.
  5. Трубу крепят к стене и соединяют с системой.

Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Для чего нужна приточно-вытяжная вентиляция

Свежий воздух способствует легкому дыханию, крепкому сну и более продуктивной работе, если человек долгое время находится в замкнутом помещении.

По санитарным нормам принято, что в помещениях, где постоянно находится человек, вся масса воздушного объема должна обновляться примерно каждые два часа.

Этот момент помогает выполнить правильно смонтированная система вентиляции. Существует два типа систем вентиляции:

  • естественная;
  • приточно-вытяжная.

Естественная вентиляция

Естественная работает за счет вентканалов, которые устроены в санузлах, кухнях. Вентиляция помещений осуществляется из-за разницы температур внутри и снаружи дома.

Летом температура наружного воздуха мало отличается от температуры внутри дома, поэтому в этот период естественная вентиляция не работает или работает очень слабо. Приходится «обновлять» поступление свежего воздуха за счет открытых дверей и окон.

Приточно-вытяжная

ПВВ работает принудительно, требуется монтаж специального оборудования и устройство вытяжных и приточных конструкций воздуховодов.

Приточно-вытяжная система вентиляции монтируется обычно в подвесных потолках таких помещений частного дома, какими являются санузлы, кладовые и т.п.

Естественная и принудительная вентиляция

Для начала, давайте разберёмся, действительно ли, естественная вентиляция не справляется с возложенной на неё задачей или необходимость монтажа принудительной вентиляции в частном доме – это очередной маркетинговый ход производителей.

Естественная вентиляция: принципы функционирования и особенности

Общая схема работы естественной вентиляции

До недавнего времени все жилые дома были оборудованы системой вентиляции естественного типа. В этом случае:

  • Отработанный воздух из помещения удалялся через вентиляционные каналы, расположенные в верхних углах нежилых комнат (кухни, санузлы, ванные комнаты);
  • Поступление чистого воздуха происходило сквозь щели и неплотности в оконных блоках, в проёмах входных дверей, в стенах и перекрытиях.

При ЕВ вентиляционные каналы не монтировали в жилых комнатах (спальни, детские, залы, кабинеты, игровые). Грязный воздух из них, сквозь прорези в дверных полотнах, поступал в коридор, затем в кухню или ванную, и только потом вместе с остальными воздушными массами «уходил» в вентиляционный стояк.

Движение воздушных масс в помещении осуществлялось за счёт разности температур в верхних и нижних участках комнат: тёплый (отработанный) воздух поднимался и устремлялся к отдушинам, а потом по воздуховоду (за счёт разности давления) как по аэродинамической трубе выбрасывался в открытое пространство.

Такая вентиляционная система обладает массой неоспоримых преимуществ:

  • Не издаёт дополнительного шума при работе;
  • Не требует затрат на монтаж вытяжки, содержание и эксплуатацию;
  • Не нуждается в источнике электроэнергии.

Что же послужило причиной отказа от столь выгодного метода вентилирования зданий? Конечно же, желание уменьшить теплопотери в зимний период года. Установив металлопластиковые оконные блоки и двери с уплотнителями, тщательно утеплив стены и заделав все щели, мы заблокировали доступ свежего воздуха внутрь помещения и превратили его в герметичную камеру.

Обратите внимание, для обеспечения воздухообмена недостаточно просто установить вентиляционные каналы. Для того чтобы часть отработанной воздушной смеси беспрепятственно «покинула» пределы помещения, нужно чтобы на его место «поступил» свежий воздух извне

И если раньше он проникал в комнаты сквозь многочисленные щели, то сейчас такой возможности у него нет. Можно самым тщательным образом рассчитать сечение отдушин, смонтировать вентиляционные каналы оптимальной высоты и даже установить вытяжные вентиляторы, но если не будет притока, чистого воздуха, то вся система вентиляции превратится в ненужные декорации.

Именно поэтому после качественной герметизации дома, потребуется непременно делать его частичную разгерметизацию. Производители строительной фурнитуры давно предусмотрели этот момент и выпустили серию приспособлений, позволяющих воздуху с улицы проникать в комнаты.

Особенности искусственной вентиляции

Принцип работы искусственной вентиляции

Искусственная вентиляция в доме осуществляется за счёт принудительного движения воздушных масс. Работа установленных в вентиляционные каналы вентиляторов и вмонтированных в стены нагнетающих устройств направлена на искусственный (принудительный) выход отработанной воздушной смеси и всасывание чистого воздуха с улицы.

В отличие от ЕВ, принудительная система способна работать только при подключении к электрической сети. К тому же она создаёт много шума, для блокирования которого необходимо дополнительно монтировать глушитель и удлинять входящие в установку трубы. Интенсивный подсос воздушной смеси в холодную пору года приводит к охлаждению помещения, чтобы этому препятствовать понадобится, установить калорифер (нагревательный элемент).

Правильно собранная установка занимает около 4 метров, нуждается в отдельном помещении (допускается установка на чердаке) и требует серьёзных затрат на монтаж и эксплуатацию.

В защиту искусственной вентиляции можно сказать, что только она способна обеспечить требуемый приток и отток чистого воздуха и отработанной смеси, подогреть и очистить подаваемую смесь от частичек грязи и большинства аллергенов.

Смешанный тип вентиляции

Схема работы комбинированной вентиляции

Также существуют варианты монтажа, при которых удаление отработанных газов осуществляется с помощью вентиляторов и вытяжки, а естественный приток – произвольно сквозь настенные клапаны.

Не менее распространён вариант, когда нагнетание осуществляют искусственными приборами, а отток происходит за счёт разности температур и давления в верхней и нижней точке вент каналов.

Классификация видов приточной вентиляции

Приточные системы вентиляции классифицируются по ряду признаков:

По наличию или отсутствию воздуховодов:

  • бесканальные, в которых свежий воздух проникает в помещение непосредственно через приточные отверстия в стенах или окнах здания;
  • канальные, в которых свежий воздух подается в помещения по системе воздуховодов.

По конструкции вентиляционной сети:

  • сборные, состоящие из отдельных элементов, соединенных между собой воздуховодами;
  • моноблочные, в которых используется установка приточной вентиляции, конструктивно объединяющая в отдельном корпусе несколько элементов системы (фильтр, вентилятор, воздухонагреватель, аппаратуру системы управления и т.д.).

По способу вентиляции:

  • местные, которые подают поток свежего воздуха к определенным местам в помещении;
  • комплексные, осуществляющие полный и равномерный воздухообмен в помещении.
  • аварийные (противодымные) системы, препятствующие распространению дыма и способствующие безопасному удалению людей из здания при пожаре.

Схемы работы домашней вентиляции

Рассматривая самые разные схемы системы вентиляции, необходимо понимать, что при проектировании воздуховодов их можно в частном доме вывести в один вентканал. А можно развести по разным.

Какой выбрать – зависит исключительно от площади дома, количества комнат, и наличия большого числа таких помещений, как кухня, гараж, ванная, туалет. Именно они производят наиболее загрязненный воздух.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу.

Естественно, что для многоквартирных домов единственный разумный выход – это когда у каждой квартиры будет присутствовать свой собственный вентканал. В противном случае соседи сверху, рискуют получать порцию несвежего воздуха от соседей снизу, которая будет забрасываться по общему стояку.

Свежий воздух, оптимальная влажность и отсутствие неприятных запахов – вот ее главные задачи.

Какая схема лучше для коттеджа

Если же говорить о схеме для частных строений, то тут надо рассматривать общую площадь дома. Дело в том, что если жилье имеет достаточно большую площадь в основании, то собрать все воздуховоды в одну общую трубу, выходящую на крышу – не предоставляется возможным. А если и реализовать такую схему, то количество воздуха, высасываемого из помещений, будет достаточно мало. То есть, фактически, система воздуховода не будет справляться со своей основной функцией.

Профессионально установленная система вентиляции качественно справляется со своей основной задачей.

Лучше, если будет сделано несколько основных вентканалов, каждый из которых будет отдельно выходить на крышу в виде трубы.

Как лучше рассчитать вентиляцию в частном доме через крышу без потери тепла зимой

Для того, чтобы сделать правильные расчеты, необходимо учитывать санитарно-гигиенические нормы, и площадь помещений.

Если вы планируете жить в частном доме и в холодное время, важно, чтобы в нем была хорошо налажена вентиляция.

Если рассчитывать по гигиеническим требованиям, необходимо учитывать то количество человек, которое регулярно или периодически находится в помещении. Так, на 1 лицо, которое периодически присутствует в комнате, нужно 20 м3 притока свежего воздуха за 1 час. Тогда как на постоянно находящегося – уже потребуется 60 м3.

Если учитывать кубатуру помещения, то стоит иметь в виду, что нужно использовать специальную таблицу кратности.

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494.

Как, например, если спальня составляет 100 м3, то приток воздуха в ней должен быть равен 100 м3.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

  • вентканал – изготавливается только внутри кирпичных стен;
  • короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

  • патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
  • решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
  • встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
