Рекомендации по проектированию систем с воздушным зазором (НВФ)

Климатические условия и воздушный зазор

Выбор системы наружной облицовки здания и, в том числе, наличие и ширина воздушного зазора, зависят как от климатической зоны, в которой находится здание, так и от местных геодезических условий. Каждая климатическая зона имеет свой потенциал намокания и высушивания наружной оболочки здания. Например, во влажном морском климате потенциал намокания материалов стен может быть очень высокий, а потенциал их естественного высушивания очень низким. Это означает, что, если наружная оболочка здания подверглась чрезмерному намоканию из-за миграции влаги снаружи или изнутри здания, то в период высушивания она не успеет вовремя высохнуть и будет подвергаться разрушительному воздействию влаги.

Конструкция навесного фасада в целом и воздушного зазора, в частности, должна учитывать климатические особенности местности. Так, во влажном, жарком или очень жарком климате водяной пар двигается (в различном количестве) в основном снаружи внутрь здания, тогда как в умеренном, холодном, очень холодном и арктическом климате водяной пар двигается изнутри здания наружу.

Главным показателем потенциала намокания для данного географического региона считается годовое количество осадков, которое в ней выпадает. В холодном климате, по-видимому, нужно делать поправку на то, что часть осадков выпадает в виде снега, от которого стены намокают в меньшей степени, чем от косого дождя.

В Северной Америке уровень годового количества осадков является основным фактором при выборе типа стены по отношению к системе дренажа и вентилирования . В зависимости от годового количества осадков к стенам зданий предъявляются следующие требования по наличию и эффективности дренажа и вентилирования:

до 500 мм — дренаж и вентилирование не требуются;

от 500 до 1000 мм — дренаж без вентилирования;

от 1000 до 1500 мм — дренаж с вентилированием;

свыше 1500 мм — дренаж с вентилированием и выравниванием давления.

Эффективность дренажа и вентилирования навесных облицовочных фасадов определяется конструкцией воздушного зазора, в первую очередь, его шириной и объемом.

Технические рекомендации по проектированию, монтажу и эксплуатации навесных фасадных систем

ТР 161-05

Перечень нормативных документов.

  • 1. СНиП 23-02-2003 «Тепловая защита зданий».
  • 2. СНиП II-23-81* «Стальные конструкции».
  • 3. СНиП 2.01.07-85* «Нагрузки и воздействия».
  • 4. СНиП 23-02-2003 «Тепловая защита зданий»
  • 5. СНиП 2.03.06-85 «Алюминиевые конструкции».
  • 6. СНиП 3.03.01-87 «Несущие и ограждающие конструкции».
  • 7. СНиП 21-01-97* «Пожарная безопасность зданий и сооружений».
  • 8. СП 23-101-2000 «Проектирование тепловой защиты зданий».
  • 9. СНиП 23-01-99* «Строительная климатология».
  • 10. СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • 11. СНиП 12-03-2001 «Безопасность труда в строительстве. ч. 1 Общие требования»
  • 12. СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».
  • 13. СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии».
  • 14. СНиП 3.01.03-84 «Геодезические работы в строительстве».
  • 15. СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий зданий и сооружений».
  • 16. СНиП 12-01-2004 «Организация строительства».
  • 17. СНиП 3.04.01-87 «Изоляционные и отделочные покрытия».
  • 18. ГОСТ 17177-94 «Материалы и изделия строительные теплоизоляционные. Методы испытаний».
  • 19. ГОСТ 22233-93 «Профили прессованные из алюминиевых сплавов для ограждающих конструкций. Общие технические условия».
  • 20. ГОСТ 26607-85 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски».
  • 21. ГОСТ 21779-82 «Система обеспечения точности геометрических параметров в строительстве. Технологические допуски».
  • 22. ГОСТ 26433.0-85 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».
  • 23. ГОСТ 26433.1-89 «Система выполнения измерений. Элементы заводского изготовления».
  • 24. ГОСТ 26433.2-94 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров в строительстве».
  • 25. ГОСТ 30244-94 «Материалы строительные. Метод испытаний на горючесть».
  • 26. ГОСТ 30247.0-94 «Конструкции строительные. Методы испытаний на огнестойкость. Общие требования».
  • 27. ГОСТ 30247.1-94 «Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции».
  • 28. ГОСТ 30403-96 «Конструкции строительные. Методы определения пожарной опасности».
  • 29. ГОСТ 27751-88 «Надежность строительных конструкций и оснований. Основные положения по расчету».
  • 30. ГОСТ 31251-2003 «Конструкции строительные. Методы определения пожарной опасности. Стены наружные с внешней стороны».
  • 31. ГОСТ 12.1.004-91 «Пожарная безопасность».
  • 32. «Фасадные теплоизоляционные системы с воздушным зазором». Рекомендации по составу и содержанию документов и материалов, представляемых для технической оценки пригодности продукции. Госстрой России. М., 2004.
  • 33. «Рекомендации по проектированию навесных фасадных систем для нового строительства и реконструкции зданий». Москомархитектура. М., 2002.
  • 34. МГСН 2.01-99 «Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению».
  • 35. ГОСТ 27751-88 «Надёжность строительных конструкций и оснований».

Издания по теме статьи

Вентилируемые фасады Фасады зданий: утепление, отделка и ремонтно-востановительные работы Справочник инженера ЖКХ
Охрана труда и требования безопасности в строительстве Исполнительная документация в строительстве: формы актов. Диск №1

Просмотров статьи: 7678 с 06.04.2009

Популярное заблуждение

Распространённое мнение о том, что чем больше расстояние от утеплителя до облицовки, тем лучше – ошибочно. Многие думают, что таким образом на плиты теплоизоляции гарантированно не попадёт влага. Это так, но следует напомнить, конструкция с предельно завышенной величиной пространства воздушной прослойки может начать шуметь при сильных порывах ветра.

Таким образом, вычисления показывают то, что правильной величины относительно расстояния между паропроницаемой защитной мембраной, а также облицовочным слоем достаточно сложная задача. Проектирование таких фасадов требуется выполнять с учётом всех значений и производить все необходимые для этого расчёты теплоизоляционных характеристик конструкции. Только это позволит дать объективную оценку схеме планируемой конструкции, к тому же оно поспособствует усовершенствованию аналогичных систем и позволит удовлетворить все требования касающиеся теплоизоляции здания.

Воздушный зазор навесного вентилируемого фасада является одним из его основных конструкционных параметров. Ниже представлен обзор основных факторов, которые нужно учитывать при назначении номинального воздушного зазора навесного вентилируемого фасада для конкретных условий его эксплуатации.

Приоритетные цели

При выполнении расчёта, правильно вычисленная толщина зазора вентилируемой воздушной прослойки позволяет повысить теплозащиту ограждающих конструкций здания с соблюдением хорошего влажностно-температурного режима. При соблюдении всех рекомендаций при расчётах нормативы должны соответствовать требованиям СНиП 11-3-79 с внесёнными изменениями №3

Именно поэтому, подробные характеристики тепловой защиты фасадов должны быть рассчитаны и проконтролированы с соответствующим вниманием. К сожалению, не все добросовестно выполняют эти действия, используя в качестве конкретных показаний средние результаты, не соответствующие конкретной ситуации

Воздушный зазор и выравнивание давления

4.1. Дренаж и вентиляция

Наружная облицовка обычного навесного вентилируемого фасада предназначена защищать стену здания от массового проникновения воды при прямом воздействии косого дождя. Тем не менее, часть дождевой воды неизбежно проникать через облицовку в воздушный зазор. При правильной конструкции фасада эта вода быстро удаляется наружу за счет механизмов, которые работают в воздушном зазоре:

  • дренажа воды вниз к дренажным отверстиям и
  • высушивания влаги внутри зазора за счет вентилирования постоянным потоком воздуха.

4.2. Перепад давления воздуха

Когда ветер дует на навесной фасад, он создает на наружной стороне облицовки более высокое давление, чем на внутренней стороне облицовки. Воздух пытается выровнять это различие путем перетекания из зоны высокого давления в зону низкого давления. Это означает, что воздух будет проходить через любые отверстия и щели, чтобы выровнять разность давлений. Если при этом идет дождь, то этот воздух будет нести с собой в больших количествах внутрь фасада дождевую воду (рисунок 2).

Рисунок 2 — Принцип движения воды под воздействием перепада давления

4.3. Воздушный зазор и выравнивание давления

Для защиты от чрезмерного проникновения влаги под воздействием перепада давления применяют специальные конструкции навесных вентилируемых фасадов. Конструкция этих фасадов включает применение изолированных секций с надежной воздухопроницаемостью и дополнительными отверстиями для дренажа и вентиляции. Для эффективного выравнивания давления эти секции должны иметь достаточно жесткие стенки и ограниченный объем воздуха .

Эти секции могут иметь различные размеры в зависимости от формы и высоты здания, например, на углах и около крыши — меньше, в середине здания — больше .

В обычных навесных вентилируемых фасадах принцип выравнивания давления также работает в той или иной степени. При малом воздушном зазоре объем воздушной полости ограничен, и выравнивание давления может быть заметным. При большом воздушном зазоре объем воздуха в полости слишком велик, чтобы могло происходить какое-либо выравнивание давления.

Рисунок 3 — Различия в конструкциях фасадов :

а — с дренажом и вентиляцией;

б — с дренажом, вентиляцией и выравниванием давления

Правила эксплуатации систем

В процессе строительства и эксплуатации здания не допускается крепить непосредственно к облицовочному материалу любые детали и устройства.

Не следует допускать возможность попадания воды с крыши здания на облицовочную плитку, для чего надо содержать желоба на крыше и водостоки в рабочем состоянии.

Уход за облицовкой фасада, заключающийся в ее регулярной очистке и периодическом восстановлении, продлит срок службы облицовки.

Промывка водой является одним из наиболее эффективных способов очистки облицовки.

Для промывки воду подают шлангами под давлением 2-3 атм.

Рекомендуется сочетать промывку с ручной очисткой поверхности щетками или скребками.

Повреждения облицовочных плит заделывают различными мастиками и составами, в том числе, на основе жидкого стекла, канифоли, цементно-известковой смеси и др. в зависимости от вида облицовочных плит.

После очистки и ремонта поверхность облицовочных плит следует обработать средствами, создающими на ней защитную оболочку. Для этого существуют средства на основе пчелиного воска, растворы, вступающие в химическое взаимодействие с природным камнем, пропитывающие растворы с последующей полимеризацией и т.п.

Плиты с дефектами, не подлежащими восстановлению, заменяются в соответствии с инструкцией разработчика системы.

Экономические показатели систем

Стоимость фасадной системы с вентилируемым воздушным зазором для конкретных зданий зависит от многих факторов, в том числе, от размеров здания, архитектурного решения фасадов, оборудования и оснастки, применяемых для монтажа системы, а также структуры подрядной организации и ее коммерческой политики. В связи с этим конечная стоимость системы может колебаться в значительных пределах.

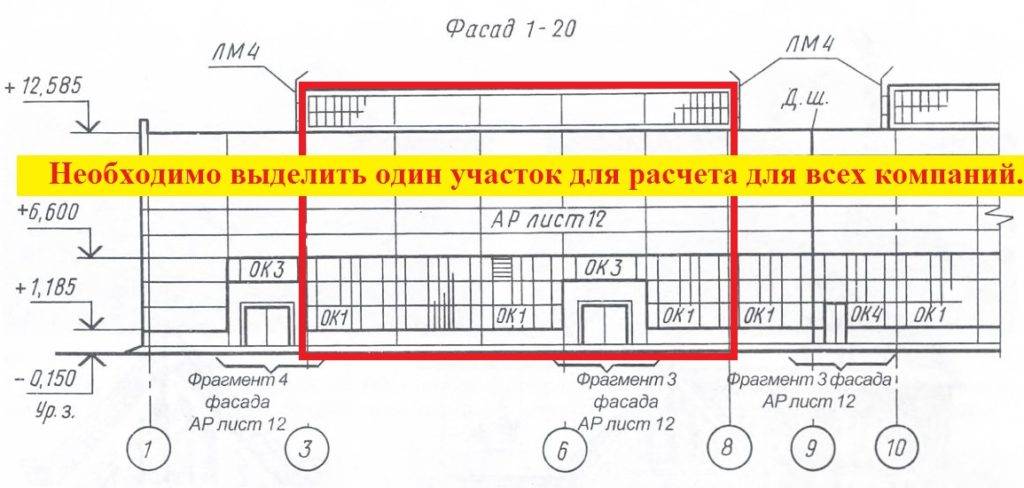

Для объективного подхода к рассмотрению ценообразования стоимости квадратного метра системы существует два приема. Первый заключается  том, чтобы всем производителям предоставить один расчетный участок для расчетов. Не целиком здание, и даже не один целый фасад. А именно один типовой участок площадью до 150м2, включающий в себя окна, двери. Задние должно содержать требовании о раскладке системы на весь участок предоставлении мни-сметы на него. Далее появляется более вменяемая смета на метр квадратный, чем в иных случаях.

Второй прием заключается в том, чтобы все затраты приводились поэлементно- стоимость элементов несущего каркаса, крепежа, стоимость утеплителя, стоимость облицовочного материала и стоимость монтажа. А не просто стоимость “под ключ”.

Возможные сложности

Во время составления проекта работ и вычисления величины вентиляционных зазоров могут возникнуть несоответствия, связанные с конструктивными особенностями здания. Например, при выполнении расчётов для отделки строений старых построек, которым уже не один десяток лет, из-за усадки плоскости стен могут возникнуть отклонения от вертикальной и горизонтальной поверхности. Для компенсации этих отклонений применяют специальные удлинители, которые надевают на кронштейн и тем самым регулируют вылет от стены. Соответственно при проектировании необходимо учитывать этот коэффициент и выравнивать поверхность за счёт регулировки вентиляционным зазором. Поэтому создание оптимального расстояния, от паропроницаемой мембраны до поверхности облицовочного материала, применимо не для всех типов строений.

Ширина воздушного зазора в нормативных документах

Отечественные и зарубежные нормативные документы дают следующие рекомендации по ширине воздушного зазора в навесных вентилируемых фасадах.

2.1. DIN 18615-1 и ETAG 034

Стандарт DIN 18615-1 задает требования для навесных вентилируемых фасадов еще с 1970-х годов. Более поздний документ ETAG 034 является основным нормативным документом по европейской сертификации навесных вентилируемых фасадов. Эти документы дают следующие критерии для того, когда фасад считается вентилируемым:

  • Расстояние между облицовкой и теплоизоляцией — вентиляционный воздушный зазор — составляет не менее 20 мм. Этот воздушный зазор может местами сужаться до 5-10 мм к подконструкции или к облицовке, при условии, что это не препятствует работе дренажа и/или вентиляции.
  • Имеются вентиляционные отверстия, как минимум внизу и вверху фасада, с поперечным сечением не менее 50 см 2 на погонный метр.

Заметим, что 50 см 2 на длине 1 м — это, например, щель 5 мм х 1000 мм.

В стандарте, кроме того, указано, что он рассматривает навесные вентилируемые фасады с шириной воздушного зазора не более 150 мм.

2.2. ТР 161-05

«Воздушный зазор между слоем теплоизоляции и облицовкой, а также зазоры между отдельными элементами облицовки обеспечивают процессы влагообмена в наружных ограждающих конструкциях здания.

Проектная величина зазора между теплоизоляционным слоем и облицовкой не должна быть менее 40 мм».

2.3. Проект Р НОСТРОЙ

«Максимальные теплозащитные свойства конструкции фасада достигаются . при минимально возможной (по условиям удаления влаги или по другим соображениям) величине воздушного зазора».

«Вылет кронштейна от стены следует подбирать так, чтобы между утеплителем и направляющей было не менее 20 мм воздушного зазора. Максимальная величина воздушного зазора 200 мм.

Примечание: при величине воздушного зазора более 200 мм необходимо устанавливать рассечки из оцинкованной стали, с перфорацией, для предотвращения эффекта трубы (большая скорость воздуха)».

2.4. СП РК 5.06-19-2012

«Величина воздушного зазора определяется расчетом, исходя из максимально допустимой скорости движения воздуха в нем и должна быть не менее:

  • при наличии горизонтальных и вертикальных открытых швов между панелями экрана шириной 2-10 мм: — 50 мм при использовании облицовочных плит площадью 0,4 м 2 и более; — 30 мм при использовании облицовочных плит площадью менее 0,4 м 2 .
  • при наличии только горизонтальных открытых швов между панелями экрана шириной 2-10 мм: — 40 мм при использовании облицовочных плит площадью 0,4 м 2 и более; — 20 мм при использовании облицовочных плит площадью менее 0,4 м 2 .

В местах совмещения НФсВЗ с цоколем здания внизу и с парапетом или кров­лей здания вверху должны быть предус­мотрены отверстия для притока и оттока воздуха, площадь сечения которых должна быть не менее 50 см 2 на каждый метр длины горизонтальной кромки фасада».

Основные положения по производству работ.

Для выполнения работ по монтажу системы здание разбивается на захватки и определяется порядок и последовательность перемещения монтажников с одной захватки на другую. Величина захваток и их количество в каждом отдельном случае определяются с учетом многих факторов, в том числе размеров фасадов здания, величины бригады монтажников, оснащения строительной организации оборудованием и остнасткой, условиями комплектации строительными материалами, изделиями. Захваткой может быть вся высота фасада, а можно фасад по высоте разделить на несколько захваток, учитывая наличие промежуточных карнизов, поясков и другие факторы. Также в горизонтальном направлении захваткой может быть весь фасад, только одна секция или может быть принят какой-либо другой способ деления фасада на захватки.

При монтаже вентилируемого фасада на реконструируемых зданиях работы начинают с очистки фасада от отслоившейся штукатурки, краски и т.д. Кроме того, фасад необходимо освободить от специальных устройств: водостоков, антенн, вывесок и т.д.

Монтаж системы начинается с установки маяков и разметки фасада, по которой будут устанавливаться и крепиться к основанию кронштейны и профили. После разметки фасада в нем сверлятся отверстия под дюбели для крепления кронштейнов к основанию. Когда основанием является кирпичная кладка, нельзя устанавливать дюбели в швы кладки, при этом, расстояние от центра дюбеля до ложкового шва должно быть не менее 25 мм, а от тычкового – 60 мм. Категорически запрещается сверлить отверстия для дюбелей в пустотелых кирпичах или блоках с помощью перфоратора.

К началу монтажа плит утеплителя захватка, на которой производятся работы, должны быть укрыта от попадания влаги на стену и плиты утеплителя. Монтаж плит утеплителя начинается с нижнего ряда, который устанавливают на стартовый профиль. Если плиты утеплителя устанавливаются в два ряда, устраивают перевязку швов. Крепление утеплителя к основанию стены производится пластмассовыми дюбелями тарельчатого типа с распорными стержнями. В случае применения влагозащитной пленки, установленные плиты утеплителя сначала крепятся к основанию только двумя-тремя дюбелями каждая плита и только после укрытия нескольких рядов пленкой устанавливаются остальные, предусмотренные проектом, дюбели. Полотнища пленки устанавливаются с нахлестом 100 мм или с применением специального скотча для крепления пленок.

В процессе монтажа элементов вентилируемого фасада должен выполняться пооперационный контроль качества работ и составляться акты на скрытые работы.

Работы монтажу вентилируемого фасада могут выполнять организации, специалисты которых прошли обучение и имеют лицензию на право выполнения указанных работ.

Все работы должны выполняться под контролем лица, ответственного за безопасное производство работ и в соответствии с требованиями СниП 12-03-99 «Безопасность труда в строительстве. Общие требования» и СниП III-4-80 «Техника безопасности в строительстве».

Конструктивное решение системы вентилируемого фасада.

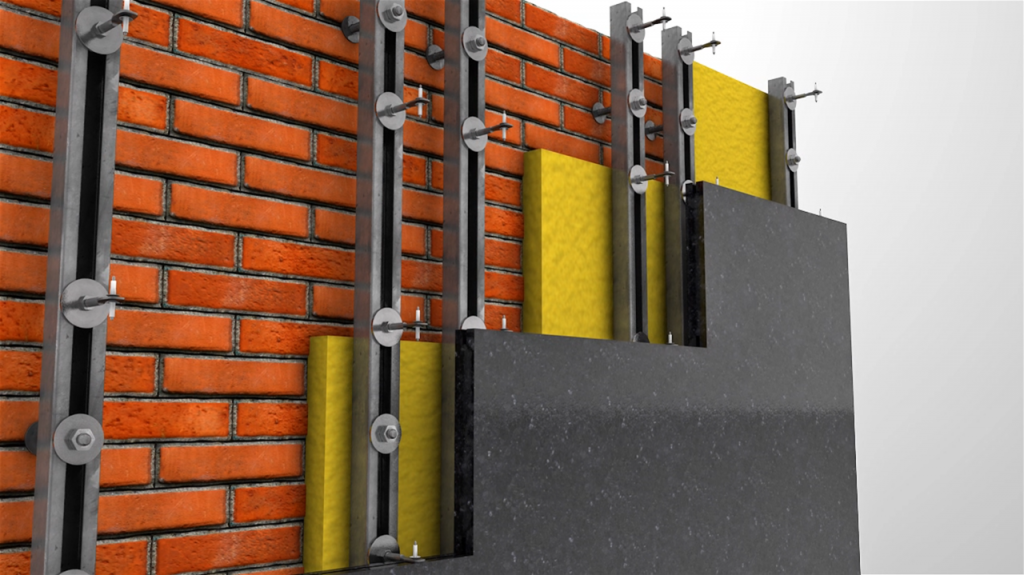

Вентилируемый фасад включает следующие слои, начиная от основания: слой плит утеплителя прикрепленный к основанию, воздушный зазор и облицовочный материал, подвешенный на основание посредством металлического несущего каркаса. Металлический каркас служит для крепления на основании на определенном расстоянии от него облицовочного материала и состоит из кронштейнов и горизонтальных (вертикальных) профилей, которые, по желанию заказчика, могут быть выполнены из оцинкованной или нержавеющей стали.

Кронштейны анкерными болтами крепят к основанию. К свободным концам кронштейнов крепят горизонтальные (вертикальные) профили. Профили определяют плоскость фасада здания.

Утепляющий слой выполняют из негорючих минераловатных плит, разрешенных к применению на данную фасадную систему. Толщина слоя утеплителя определяется теплотехническим расчетом. Плиты утеплителя крепятся непосредственно к основанию тарельчатыми полимерными дюбелями из расчета 8-10 дюбелей на 1 м2 поверхности фасада.

Каким должен быть размер вентзазора

Текущие требования к размерам вентзазора были разработаны на основе длительных исследований, чьей целью было определение оптимальной толщины зазора между навесным фасадом и внешними стенами отделываемого здания для обеспечения нужной теплоизоляции и максимального срока службы конструктивных элементов подобных фасадов.

Согласно действующим правилам монтажа таких конструкций, необходимо учесть ряд нюансов для обеспечения свободной циркуляции воздуха между отделываемой стеной и панелями навесных фасадов. С этой целью в документе СП 23-101-2000 «Проектирование теплозащиты зданий» было указано, что толщина вентзазора должна быть не меньше 40 и не больше 100 миллиметров.

В странах Европы и США регламентирован размер вентзазора 25-55 миллиметров. Такая разница объясняется более суровыми климатическими условиями в большинстве регионах России и в необходимости создания более качественной теплоизоляции несущих стен зданий.

Климатические условия и воздушный зазор

Выбор системы наружной облицовки здания и, в том числе, наличие и ширина воздушного зазора, зависят как от климатической зоны, в которой находится здание, так и от местных геодезических условий. Каждая климатическая зона имеет свой потенциал намокания и высушивания наружной оболочки здания. Например, во влажном морском климате потенциал намокания материалов стен может быть очень высокий, а потенциал их естественного высушивания очень низким. Это означает, что, если наружная оболочка здания подверглась чрезмерному намоканию из-за миграции влаги снаружи или изнутри здания, то в период высушивания она не успеет вовремя высохнуть и будет подвергаться разрушительному воздействию влаги.

Конструкция навесного фасада в целом и воздушного зазора, в частности, должна учитывать климатические особенности местности. Так, во влажном, жарком или очень жарком климате водяной пар двигается (в различном количестве) в основном снаружи внутрь здания, тогда как в умеренном, холодном, очень холодном и арктическом климате водяной пар двигается изнутри здания наружу.

Главным показателем потенциала намокания для данного географического региона считается годовое количество осадков, которое в ней выпадает. В холодном климате, по-видимому, нужно делать поправку на то, что часть осадков выпадает в виде снега, от которого стены намокают в меньшей степени, чем от косого дождя.

В Северной Америке уровень годового количества осадков является основным фактором при выборе типа стены по отношению к системе дренажа и вентилирования . В зависимости от годового количества осадков к стенам зданий предъявляются следующие требования по наличию и эффективности дренажа и вентилирования:

до 500 мм — дренаж и вентилирование не требуются;

от 500 до 1000 мм — дренаж без вентилирования;

от 1000 до 1500 мм — дренаж с вентилированием;

свыше 1500 мм — дренаж с вентилированием и выравниванием давления.

Эффективность дренажа и вентилирования навесных облицовочных фасадов определяется конструкцией воздушного зазора, в первую очередь, его шириной и объемом.

Воздушный зазор и теплоизоляция

Иногда воздушный зазор считают дополнительным теплоизоляционным слоем, который дает вклад в сопротивление стены теплопередаче (рисунок 5) .

Рисунок 5 — Схема для расчета сопротивления теплопередаче навесного вентилируемого фасада :

a — толщина облицовки,

b — ширина воздушного зазора,

c — толщина теплоизоляции,

m — толщина несущей стены,

n — толщина внутренней отделки

Однако согласно стандарту EN ISO 6946 сопротивление теплопередаче воздушной прослойки (воздушного зазора) внутри стены зависит от того, насколько она является вентилируемой.

Вертикальная воздушная прослойка считается хорошо вентилируемой, если, площадь отверстий составляет более 1500 мм 2 на метр ее длины в горизонтальном направлении. Воздушный зазор вентилируемого фасада относится к хорошо вентилируемым воздушным прослойкам, так площадь его вентиляционных отверстий составляет не менее 50 см 2 = 5000 мм 2 .

Поэтому согласно EN ISO 6946 расчет сопротивления теплопередаче вентилируемого фасада должен проводиться без учета сопротивления воздушной прослойки и наружной облицовки (b и a на рисунке 5). Температура воздуха в зазоре считается равной температуре наружного воздуха, а сопротивление поверхности стенки зазора принимается равным 0,13 м 2 ·К/Вт как для внутренней поверхности, а не 0,04 м 2 ·К/Вт, как это применяется для наружных поверхностей .

Таким образом, вклад вентилируемого воздушного зазора в сопротивление стены теплопередаче составляет всего 0,13 м 2 ·К/Вт и не зависит от его толщины.

Принцип работы

Движение воздушных масс в пространстве вентилируемых систем осуществляется через входные проушины, расположенные в цокольной части здания. Выход происходит через специальные отверстия в парапете и через русты между облицовочными плитами. Причём минимальный размер диаметра вентиляционных проёмов как для отработанного так и для свежего воздуха должен составлять не более 20 мм.

  • При отделке керамогранитом воздушный обмен происходит только через горизонтальные русты;
  • использование композитных материалов позволяет осуществлять вентиляцию через вертикальные.

Движение воздуха в вентилируемых системах должно происходить только с преодолением некоторого сопротивления в виде внутренних отбортовок кассет или плит.

Воздушный зазор и теплоизоляция

Иногда воздушный зазор считают дополнительным теплоизоляционным слоем, который дает вклад в сопротивление стены теплопередаче (рисунок 5) .

Рисунок 5 — Схема для расчета сопротивления теплопередаче навесного вентилируемого фасада :

a — толщина облицовки,

b — ширина воздушного зазора,

c — толщина теплоизоляции,

m — толщина несущей стены,

n — толщина внутренней отделки

Однако согласно стандарту EN ISO 6946 сопротивление теплопередаче воздушной прослойки (воздушного зазора) внутри стены зависит от того, насколько она является вентилируемой.

Вертикальная воздушная прослойка считается хорошо вентилируемой, если, площадь отверстий составляет более 1500 мм 2 на метр ее длины в горизонтальном направлении. Воздушный зазор вентилируемого фасада относится к хорошо вентилируемым воздушным прослойкам, так площадь его вентиляционных отверстий составляет не менее 50 см 2 = 5000 мм 2 .

Поэтому согласно EN ISO 6946 расчет сопротивления теплопередаче вентилируемого фасада должен проводиться без учета сопротивления воздушной прослойки и наружной облицовки (b и a на рисунке 5). Температура воздуха в зазоре считается равной температуре наружного воздуха, а сопротивление поверхности стенки зазора принимается равным 0,13 м 2 ·К/Вт как для внутренней поверхности, а не 0,04 м 2 ·К/Вт, как это применяется для наружных поверхностей .

Таким образом, вклад вентилируемого воздушного зазора в сопротивление стены теплопередаче составляет всего 0,13 м 2 ·К/Вт и не зависит от его толщины.

Возможности использования различных облицовочных материалов в системах

Конструкции навесных фасадных систем предназначены для облицовки фасадов зданий и других строительных сооружений следующими типами облицовочных материалов:

  • плиты керамического гранита;
  • природного камня прочных и среднепрочных пород;
  • агломератно- гранитными плитами;
  • фибробетонными панелями;
  • панелями из керамзитобетона с поверхностью из натурального камня;
  • асбестоцементные плиты с защитно-декоративным покрытием;
  • фиброцементные плиты с защитно- декоративным покрытием;
  • панели из бумажно- слоистого пластика HPL-панели;
  • панели фасадные из минеральной каменной ваты ROCK- панель;
  • кассеты из композитных листовых материалов;
  • кассеты из листовых материалов;
  • панели бетонные, армированные стекло сеткой;
  • панели из профилированного листа из оцинкованной тонколистовой стали;
  • плиты керамические многопустотные и полнотелые;
  • крупноформатные тонкие плиты из керамического гранита 1500*3000мм;
  • клинкерный кирпич;
  • перфорированные кассеты;
  • панели из стекла;
  • энергосберегающие панели, солнечные батареи.

При определении облицовочного материала необходимо учитывать возможности выбранной системы использоваться совместно с данной облицовкой. Такая возможность обеспечивается исключительно наличием Технического свидетельства на подсистему в составе выбранного облицовочного материала.
