Схема подключения светодиодной лампы вместо люминесцентных: инструкция

Люминесцентные светильники на две, четыре и более ламп

Если переделываете светильник на 2 или больше ламп, рекомендуется разными проводниками подвести напряжение к каждому из разъемов. Конструкция имеет недостаток при установке перемычки между несколькими патронами. Если первая трубка установлена не на свое место, вторая не засветит. Вынимаете первую трубку — вторая гаснет.

На клеммную колодку, на которую подключаются по очереди фаза, ноль, земля, сведите проводники, подающие напряжение.

До крепления светильника к потолку проверьте работу ламп. Подайте напряжение; в случае необходимости отрегулируйте отходящие контакты.

ЛЭД лампы выдают направленный луч света в отличие от приборов дневного света, у которых освещение происходит на 360°. Но функция поворота на 35° в цоколе и вращение непосредственно самого цоколя помогут отрегулировать и направить поток света в нужную сторону. Этой функцией оснащен не каждый цоколь в лампе. В таком случае передвиньте крепление патрона на 90°. После проверки крепите прибор на нужное место.

Преимущества замены ламп очевидны:

  • способы переделки не требуют специальных навыков и знаний, кроме того, дешевые;
  • экономичнее расход электроэнергии;
  • освещенность выше, чем у люминесцентных приборов.

http://electry.ru/elektrolampyi/zamena-lyuminestsentnyih-lamp-na-svetodiodnyie.htmlhttp://lampagid.ru/vidy/svetodiody/zamena-lyuminescentnyh-lamphttp://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/174-skhema-podklyucheniya-svetodiodnykh-lamp-vmesto-lyuminestsentnykhhttp://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.htmlhttp://odinelectric.ru/osveshhenie/istochniki-sveta/kak-zamenit-lyuminestsentnuyu-lampu-na-svetodiodnuyu

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

  1. Обесточивание электрической сети.
  2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
  3. Проверка типа цоколей.
  4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
  5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

  1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
  2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
  3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. О в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой

Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Устройство

Конструкция люминесцентной лампы состоит из:

  • прозрачной вытянутой трубки;
  • двух цоколей с двумя электродами;
  • стартер, начинающий работать от розжига;
  • электромагнитный дроссель;
  • конденсатор от сети.

Колба лампочки производится из кварцевого стекла. В начале работы на производстве из колбы выкачивают воздух и создают вакуумную среду, а потом она наполняется смесью инертного газа с добавлением ртути. Последняя должна быть в газообразном состоянии, потому что внутри высокое давление.

Превращение в световой луч

Поверхность колбы изнутри покрывается фосфоресцирующим веществом, оно перерабатывает энергию ультрафиолетового света в видимый человеческому глазу луч.

К концам электродов лампочки подсоединяется переменное напряжение сети. Нити из вольфрама покрываются тяжелым металлом, который во время работы испускает электроны. В основном используются цезий, барий, талий. Дроссель похож на катушку, у которой высокая величина магнитной проницаемости.

Электрод

Наружной частью электрод спаивается с цоколем. Из сосуда начинают обильное откачивание всего воздуха с помощью штенгеля, который находится в одной из ножек c электродами. Далее начинается наполнение вакуумной среды инертными газами c добавками ртути.

На определенные виды электродов обязательно напыляют активирующее вещество, например оксид бария, талия или кальция.

Стандартный цоколь

Атом ртути

В люминесцентную лампу добавляют немного ртути, которая превращается в пар во время розжига разряда, и некоторую часть аргона, которая помогает повышению срока эксплуатации изделия и улучшению условий для оживления атомов ртути.

При включении устройства к сети подается электрический разряд, оживляющий работу паров ртути. Тонкая пленка люминофора активизируется под воздействием света паров ртути.

Стеклянная трубка

Трубка из стекла может иметь различный диаметр. Сила светового потока может быть разной, это зависит от мощности люминесцентной лампы. Для ее правильной работы необходим стартер дроссельного вида.

Внимание! Температура в трубке не должна быть свыше 55 градусов. Поэтому данную лампу нельзя применять в промышленных горячих цехах

Классическая электросхема

Люминофор

Самой главной частью люминесцентного устройства будет слой люминофора. КПД люминофоров— соотношение величины излучаемых квантов к величине, поглощённых по большей степени, зависит от качества сырья, используемого при производстве люминофора.

Вам это будет интересно Как сделать нужный коэффициент светового потока

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

  • убрать подсветку с выключателя;
  • проверить правильность монтажа проводки;
  • параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
  • параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
  • использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Какие бывают светодиоды?

Светодиодом называют многослойный полупроводник, который способствует преобразованию электроэнергии в свет. Если изменить его состав, то можно добиться цветного свечения. Изготавливается этот элемент на основе чипа – кристалла с местом подсоединения проводки питания.

Для того, чтобы добиться холодного (белого) свечения, голубой чип обрабатывают особым веществом желтого цвета

Таблица 2. Разновидности светодиодов по способу сборки чипов

ВидОписание
DIPПредставляет собой кристалл и расположенное в верхней части увеличительное стекло, куда подсоединяются два проводника. Это распространенный тип, который часто используется для подсветки витрин, вывесок и прочих предметов.
«Пиранья»Эта конструкция имеет сходство с предыдущим вариантом, только здесь уже имеется четыре проводника, что позволяет добиться надежности и лучшего отвода тепла из внутренней части. Чаще всего такие чипы устанавливают в автомобильных лампочках.
SMD-светодиодНаходится на поверхностной части конструкции, что позволяет сократить габариты, улучшить тепловой отвод. При этом существует множество вариантов таких чипов. Применяют их в любых источниках света, независимо от назначения.
СОВ-технологияЗдесь чип встраивают в плату. Такое строение позволяет осуществить защиту контактов, поэтому они не окисляются при сильном нагревании — все это лучшим образом сказывается на яркости свечения. В случае неисправности светодиода, придется выполнить полную замену. Здесь уже не получится отпаять чип.

Чипы светодиодных конструкций Из отрицательных сторон светодиодов следует отметить минимальный размер. Поэтому, чтобы создать обширное свечение, требуется использовать много таких источников, соединенных между собой. К тому же, кристалл через некоторое время изнашивается, поэтому сокращается яркость лампочек. Тем не менее, если это высококачественное изделие, то лампа долго остается яркой.

Как правильно сделать замену

Наиболее экономичный вариант – это установка в старый цоколь G13 светодиодных ламп Т8. Потребуется только небольшая модернизация имеющегося корпуса.

Для начала убираем из светильника лишние компоненты. Рассмотрим ситуацию, когда схема выполнена с расчетом на 4 люминесцентные лампы. Данный вариант довольно популярен при монтаже в потолки «армстронг».

Две основные разновидности схем выглядят следующим образом.

Наличие электронного пускорегулирующего аппарата – особенность второго варианта.

Не составит труда обнаружить при любой конструкции содержащееся внутри устройства оборудование с дополнительными функциями, необходимыми для корректной работы.

А вот LED-лампах новых моделей обеспечивающий горение светодиодов драйвер изначально находиться в корпусе, исключая потребность в каких-либо дополнительных установках.

Вместе со стабилизированным блоком под рассеивателем из пластика или стекла имеется плата, на которой закреплены светодиоды. Вся конструкция монтируется на алюминиевом радиаторе.

При способе поступления напряжения только с одной стороны на штырьки цоколя аналогичные элементы с другого конца применяются в качестве крепления. В ходе модификации внимательно изучите инструкцию производителя и сопроводительную документацию, что правильно выполнить все действия.

На стадии переделки практически вся работа состоит из демонтажа всего балластного оборудования, включая эпра и стартер, с последующим прямым подсоединением питания к точкам контактов LED лампочки. Любая схема подключения светодиодной лампы вместо люминесцентной идентична для каждого типа светильника – проводники зеленой окраски подсоединяются к нулю, а красные к фазному проводу.

Работу выполняем самым удобным способом. Использование переменного тока делает не столь важными требования к полярности. Электропровод подключается к штырькам контактов в произвольном порядке по той причине, что каждая их пара замкнута с обеих сторон светильника.

При работе с растровыми люминесцентными приборами надо обрезать все провода, идущие от цоколя, и просто присоединить все выводы с одной стороны на нулевую клемму, а провода с другого конца к фазной клемме. Итоговый результат будет иметь приблизительно следующий вид.

Очень удобно процедура монтажа и подключения делается в светильниках голландского концерна Philips. Для лампы с габаритами длины в 600, 900, 1200 или 1600 мм достаточно изъять стартер простой выкруткой данного элемента с установкой в этом месте заглушки. Такая деталь находится в комплекте с основным прибором, а ее использование делает ненужной операцию по разборке дросселя и корпуса.

Стоит при выборе лампы внимательно подходить к изучению конструкции цоколя. Чаще всего встречаются образцы с жестким типом исполнения соединения с корпусом или поворотные модели. Последние относятся к наиболее универсальным модификациям. Подобная лампа без проблем вкручивается в любой трансформированный светильник, имеющий в патроне как вертикальные, так и горизонтальные прорези. Существенный нюанс заключается и в удобном изменении направления света за счет регулировки угла наклона.

Некоторые отзывы потребителей имеют негативный характер. Чаще всего жалуются на меньший, в сравнении с заявленным, срок службы. Такие претензии могут возникнуть исключительно при покупке дешевых образцов китайского производства.

Резюмируя всю информацию, можно с уверенностью говорить о том, что описанная технология простая и доступная для рядового пользователя. Несколько несложных манипуляций позволяют получить в результате современный прибор. Светодиодный светильник прослужит длительное время, будет отличаться высоким уровнем безопасности и минимальным потреблением энергии.

Навсегда исчезают также проблемы, связанные с необходимостью строго регламентированной утилизации светильников с содержанием ртути.

← Предыдущая страница

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

ЭлементОписание
РассеивательЭлемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодовЭто главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрикаИзготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
КонденсаторСокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
ДрайверУстройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХЭто основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
ЦокольТребуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.


Драйвер светодиодной лампочки Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Схема LED-лампы на 220 В

Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.


Внутреннее устройство LED-лампы

К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.

В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.

В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.

В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.

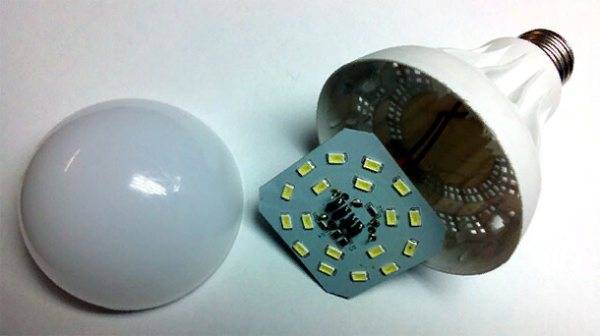

Внутреннее строение светодиодной лампочки

Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.

Для чего нужна замена

Люминесцентные светильники используются в системах освещения объектов промышленного производства, торговых центров, офисов и других мест общественного назначения. Несмотря на свои высокие технические показатели, эти лампы периодически выходят из строя и требуют регулярной замены. В связи с этим, в целях экономии, рекомендуется по возможности заменять люминесцентную лампу на светодиодную.

Чем же объясняется необходимость подобной замены, и какие преимущества можно получить, если поставить такие приборы? По мнению специалистов, все заключается в несомненных преимуществах светодиодных лампочек перед люминесцентными аналогами по большинству параметров и технических характеристик. В качестве примера можно рассмотреть люминесцентные светильники Т8 со следующими показателями:

  • Общий срок службы составляет 2000 часов. Он зависит от того, сколько раз включалась и выключались те или иные люминесцентные лампы. В среднем, каждая из них способна выдержать максимум 2000 циклов.
  • Распространение света происходит в разные стороны, поэтому светильнику требуется отражатель.
  • После включения и запуска яркость люминесцентной лампы увеличивается постепенно.
  • Пускорегулирующая аппаратура, используемая в лампе, способна создавать сетевые помехи.
  • В процессе эксплуатации защитный слой постепенно уменьшается, а световой поток снижается примерно на 30%.
  • Ртутные пары, находящиеся внутри стеклянной колбы, требуют специальных мер по утилизации люминесцентных ламп.

Характеристики светодиодных светильников Т8 существенно отличаются в лучшую сторону:

  • Срок эксплуатации составляет как минимум 10000 часов вне зависимости от количества включений и выключений.
  • Световой поток в светильниках отличается строго определенной направленностью.
  • Мгновенное достижение максимальной яркости после включения.
  • Установленный драйвер не оказывает негативного воздействия на сети.
  • За весь срок службы снижение яркости свечения составляет не более 10%.
  • Светодиодная лампа потребляет значительно меньше электроэнергии, отличается экологической чистотой и безопасностью.

При одинаковом энергопотреблении, световая отдача ламп Т8 в два раза превышает этот показатель у люминесцентных светильников, особенно при работе от 36 вольт. Они значительно реже ломаются и выходят из строя. Во внутреннем пространстве колбы можно разместить различное количество светодиодов и за счет этого создать наиболее оптимальный уровень освещенности.

Как функционирует светодиодная лампа?

Источником свечения в данном случае будет светоизлучающий диод, которые состоит из полупроводника с несколькими выходами – катодом, анодом и оптикой.

Когда электроток проходит по полупроводникам в одном направлении, происходит перераспределение носителей заряда. Этот процесс приводит к излучению фотонов (в результате перехода отрицательно зараженных частиц на следующий уровень).


Светодиодная лампа в качестве подсветки

На стандартных схемах светоизлучающие диоды отмечаются со стрелками, что обозначает наличие оптического излучения. Кроме того, присутствует система остывания (радиатор), которая собирает излишки тепла. Еще есть и плафон, который препятствует потере света.

Производители выпускают большое количество LED-лампочек, которые имеют различную конфигурацию и мощность 220 В. Тем не менее, у этих моделей имеется одно и то же внутреннее устройство.

В этих лампочках за излучение света отвечают диоды, количество и габариты кристаллов которых отличается по степени мощности и особенностям радиатора. За спектр цветов отвечает жидкость, которая имеется внутри кристаллов.


Как устроена светодиодная лампочка

На входе к драйверу находится мостовая схема, которая подсоединяется к ламповому цоколю, соединенному с патроном. Именно благодаря такому устройство происходит выпрямление переменного напряжения, которое затем поступает на плату и к диодам.

С целью рассеивания светового потока и защиты поверхности кристаллов от негативного воздействия окружающей среды, с внешней стороны устанавливается стекло (колба из пластика). Поэтому, по внешнему виду светодиодные лампы мало чем отличаются от других изделий.

Эти лампочки, как и другие, вкручиваются в патрон с помощью цоколя. При этом цоколи у таких изделий тоже имеют стандартные габариты, поэтому их получится использовать в сети без каких-либо изменений электрических проводников.


Светодиодные лампы в «классическом» исполнении, причем показанная справа модель очень достоверно имитирует старую лампу накаливания
