Соединение проводов в распределительной коробке: изучаем способы соединения проводов

Открытый тип проводки

Монтаж распредкоробки для открытой проводки более простой процесс, который занимает меньше времени. Поэтапность действий:

• Пометьте место крепления;
• Установите коробку на стену дюбелями или саморезами;
• Вырежьте специальные отверстия (уплотнители) в коробке и проведите через них провода. Диаметр отверстия должен быть немного меньше чем диаметр провода;
• Скрутите кабеля между собой;
• Заизолируйте провода;
• Закройте крышку.

При монтировании устройства открытого типа установки рекомендуется скручивать кабеля методом пайки. Обычно распредкоробка закрепляется на поверхность стены или потолка.

Порядок подключения

Метод скрутки

Самый распространённый и простой вариант – скрутка. Для неё вам потребуется всего два инструмента – нож, с помощью которого можно будет зачистить изоляцию на жилах, и пассатижи для обеспечения надёжного скручивания.

Принцип соединения

Этот метод часто называют «дедовским», электрики пользуются им уже не один десяток лет, несмотря на то, что так соединять провода не рекомендуется по ПУЭ. Его часто используют в качестве временного варианта, например, когда надо проверить, как работает схема соединения проводов в распределительной коробке. В последующем места скруток заменяются на более надёжные виды соединений.

Суть способа заключается в том, что несколько проводов скручиваются между собой

Важно чтобы все соединяемые жилы закручивались воедино одновременно, обвивать одну вокруг другой не допускается

Вся работа невероятно проста. Сначала ножом срезается изоляционный слой с жил проводов на одинаковую длину (10-30 мм). Затем пассатижами делается скрутка и изолируется сверху. Вариантов самого закручивания существует много, самые распространённые из них:

1. Взаимное перекручивание.
2. Бандажное соединение.
3. Скрутка желобком.

Объясним чуть подробнее на самом простом примере. Каждый скручиваемый проводок приложите друг к другу так, чтобы выровнять их по снятому слою изоляции (в этом случае придётся срезать 40-50 мм). На конце соединяемых жил сделайте загиб в 1 см на 90 градусов. Держите одной рукой за изоляционный слой, второй рукой возьмитесь за загиб и начинайте производить вращательные движения по часовой стрелке. Некоторые задают вопрос, можно ли крутить против часовой стрелки? Можно, но задом наперёд как-то не очень принято, весь мир привык существовать по ходу часов. Если в конце уже тяжело крутить пальцами, делайте это при помощи пассатижей.

Можно таким способом соединить 5-6 проводов, но тогда крутить будет тяжело, надо сделать длиннее загиб (на 20 мм) и вращательные движения сразу производить пассатижами. Когда получается красивая ровная скрутка, загиб обрезается.

Важно помнить! Изоляционной лентой необходимо обматывать не только место самой скрутки, но и зайти на 2-3 см сверху изоляции проводов. Это предотвратит попадание влаги и обеспечит более надёжную изоляцию.. В качестве изоляционного слоя на месте скрутки также можно использовать термотрубку

Имейте в виду, что её нужно надеть заранее на один из соединяемых проводов. Когда скрутка будет готова, трубка надвигается на это место. Если подогреть её по краям, то за счёт воздействия температуры, термотрубка сожмётся и плотно обхватит провода

В качестве изоляционного слоя на месте скрутки также можно использовать термотрубку. Имейте в виду, что её нужно надеть заранее на один из соединяемых проводов. Когда скрутка будет готова, трубка надвигается на это место. Если подогреть её по краям, то за счёт воздействия температуры, термотрубка сожмётся и плотно обхватит провода.

Как правильно выполнять скрутки проводов подробно описано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Преимущества

Самое главное преимущество этого метода – простота работы.

Вторым достоинством скрутки является отсутствие каких-либо материальных затрат.

Если в этом есть необходимость, то одновременно несколько проводов можно скручивать таким методом, но их общее количество не должно быть больше шести.

Недостатки

Основной недостаток скрутки – ненадёжность. А мы знаем, что в электротехнике такое понятие не допускается.

В главном нормативном документе электриков ПУЭ, в том разделе, где перечисляются все разрешённые виды соединения проводов, метод скрутки не упоминается, соответственно он не рекомендован к применению. Всё верно, специалисты не могут допустить к нормам соединение, которое обладает чувствительностью к импульсному току и большим переходным сопротивлением.

При скруточном методе площадь соприкосновения жил получается небольшой, следствием этого является ненадёжный контакт. При увеличении нагрузки жилы будут нагреваться сильнее, а контактное соединение становиться более слабым, что в итоге приведёт к выгоранию.

Скрутку нельзя применять для соединения жил, выполненных из различных материалов (медь и алюминий).

Помните! Если вы воспользуетесь скруткой в качестве постоянного способа соединения, всю ответственность за возможные последствия берёте на себя.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;

• защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

– материал проводника и его изоляцию;

– число и форму проводов, формирующих проводник;

– площадь поперечного сечения проводника;

– число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Читать также: Станок для дрели своими руками чертежи

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

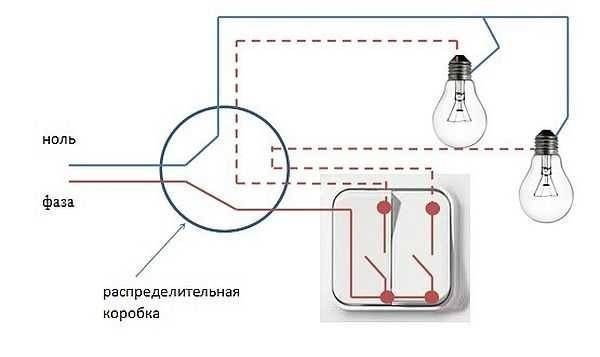

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

Выберите город

А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск

Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук

В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма

Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный

Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна

Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки

Ж
Железногорск
Жигулёвск
Жуковский

З
Заречный
Заринск
Зеленодольск
Златоуст

И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай

Й
Йошкар-Ола

К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск

Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы

М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи

Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань

О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск

П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск

Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань

С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень

У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта

Ф
Феодосия
Фрязино

Х
Хабаровск
Ханты-Мансийск
Химки

Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита

Ш
Шадринск
Шахты
Шуя

Щ
Щёлково

Э
Электросталь
Элиста
Энгельс

Ю
Южно-Сахалинск
Юрга

Я
Якутск
Ялта
Ярославль

Способы соединения проводов в распределительной коробке

Винтовые клеммные колодки

винтовые клеммные колодки

Ими можно очень просто соединить провода. Стоит всего затянуть винтики, находящиеся на контактах

Но вкручивать нужно осторожно, не перетянув винта, так как медный контакт может сломаться. Ещё по причине температурных расширений и сужений контакты ослабевают или перетягиваются, что требует подтяжки или замены винта

Пружинные клеммы

Более надёжные, потому что не зависят от тепловых расширений и сужений при холоде.

Все клеммы маленьких размеров. На колодках может находиться множество контактов (обычно до 20). Сами клеммные колодки состоят из пластика, которые можно отрезать для нужного количества контактов.

пружинные клеммы

Скрутка

Способ, который требует особого внимания при его осуществлении — скрутка. Соединяя провода, нужно обвивать их друг вокруг друга для лучшего контакта.  При неудачной скрутке может возникнуть ослабление соединения из-за нагревания. В худшем случае возможно возникновение искры, что опасно.  Чтобы этого не происходило — на скрутку надевают СИЗ (соединительный изолирующий зажим.)

схема соединения проводов в распределительной коробке при помощи скрутки

Соединение болтовым методом

Первый провод будет находиться под шляпкой болта и шайбой. После надевается ещё одна шайба. Второй провод обвивается вокруг оси болта. Закручивается гайка. Такой контакт нужно полностью и тщательно заизолировать.

Пайка

Сняв изоляцию, потребуется зачистить провод наждачной бумагой и нанести флюс на жилы. После этого следует расплавить припой паяльником и проследить, чтобы он затёк в саму скрутку. Обычно пайкой соединяются медные провода, но, имея специальный припой, можно спаять и алюминиевые.

Сварка

Похожий с предыдущим способом — сварка. Является очень качественным, поскольку провода расплавляются в один единый. Такое соединение выдержит нагревание и не поддастся окислению.

Требуется зачистить провода, скрутить и подрезать, чтобы получились равные концы проводов. Скрутка должна иметь длину не менее 5 см.

После устанавливается теплопроводящий медный зажим и подводится «масса» аппарата. Подносится заряженный специальный для сварки проводов электрод. В процессе сваривания на конце скрутки образуется точка контакта.

В конце нужно заизолировать открытые места.

Сварка очень надёжна, но она требует определённой квалификации при работе с аппаратом.

Опрессовка

Последним рассматриваемым способом, соблюдая схему соединения проводов в соединительной коробке, будет опрессовка.

Для этого понадобится специальная гильза с подходящим диаметром, чтобы продеть в неё скрутку. Края, очищенного от изоляции, провода не должны выходить за пределы гильзы. Для завершения соединения нужно обжать гильзу пресс-клещами и заизолировать. Опрессовка является одним из самых надёжных соединений.

Способов соединения проводов в распределительной коробке довольно много и использовать их нужно, беря во внимание нагрузку на контакт, место расположения коробки, толщину и материал проводов. Выделить, конечно, можно самые надёжные: сварка, опрессовка и скрутка

Видео по схеме соединения проводов в распределительной коробке:

Как установить распределительную коробку: порядок действий

В процесс , обязательно включаются косвенные действия, однозначно влияющие на правильность методики.

1. Первое что мы делаем, это совершаем подготовку к основным этапам работы. Для этого собираем все необходимые инструменты, в зависимости от вида соединения жил кабеля.
2. Затем выполняем разметку, где указываем размещение объектов потребления, выходящих из распределительного корпуса.

3. Начинается непосредственный монтаж. Все проводники прокладываются через штробы к коробке. Чтобы закрепить кабеля, следует применять специальные скобы из пластика. Иногда применяют мелкие гвозди, но этот способ опасен, так как имеется риск повреждения провода.

4. Вставляем все провода в короб, избавляемся от изоляционного слоя, выбираем определенный метод соединения и непосредственно его производим. После чего, можно использовать жидкую изоляцию для оголённых жил.

1. Убеждаемся в том, что все проводники соединены правильно, проверяем их работоспособность. Для этого подключаем напряжение в электросеть и смотрим, как работают приборы. Если не наблюдается никаких дефектов, значит все совершили правильно.

2. После закрываем коробку и наслаждаемся своей работой.

Кроме того, в случае производства действий по монтажу распределительной коробки и непосредственного соединения проводников, важно пользоваться стандартными нормативами и ПУЭ. Если есть неуверенность в успешном окончании дела, идеальный вариант — это вызов электриков-профессионалов, ведь неправильное обращение с электричеством опасно для здоровья
