Современные котельные на дизельном топливе и их важные достоинства

Производители дизельных БМК

Как уже отмечалось, заводы изготовители БМК, не устанавливают котельное оборудование собственного производства, а используют уже готовые отопители известных европейских брендов. По этой причине, производители котельных, не известны обычному потребителю. Среди нескольких десятков российских компаний, занимающихся производством, особенно выделяются:

• Котлостройсервис.

ООО АВВА.

Теплолидер.

Главснаб-Кэпитал.

ГК ТеплоГазоСнабжение.

Технические характеристики станций, во многом зависят от выбранной компоновки модуля. Потребителю предлагают как типовые проекты в базовой комплектации, так и возможность сделать самостоятельный подбор компоновки станции. За дополнительную плату, предоставляются системы, увеличивающие автономность, производительность и удобство эксплуатации:

• GSM модуль – необходим для удаленного управления системой обогрева. Информация о работоспособности, приходит на любое мобильное устройство в виде СМС сообщений. Управление котлом, выполняется с помощью специальных программ, посредством телефона или планшета.

Комнаты для персонала – по желанию монтируется туалет, душевая кабина.

Автоматика – котельная на базе микропроцессорной автоматики, работает в полностью автономном режиме и не требует постоянного присутствия обслуживающего персонала.

Требования к размещению дизельной БМК

Дизельные котельные, классифицируются как опасные объекты с высокой вероятностью возгорания и взрыва. По этой причине, к размещению БМК и топливных резервуаров, предъявляются высокие требования:

• Автоматизация процессов – станции на дизтопливе, независимо от расположения, оснащаются системами удаленного контроля и автоматизации, позволяющими долгое время функционировать без обслуживающего персонала.

Противопожарные и санитарные разрывы – расстояние до основного резервуара дизельного топлива, рассчитывается, в зависимости от производительности котла и среднего расхода солярки в сутки. В отдельностоящей котельной, допускается расположение резервного хранилища, с емкостью не более 3 м³.Расстояние от блочно-модульной дизельной котельной до зданий, рассчитывается по таблице в СНиП II-35-76 (СП 89.13330) «Котельные установки». Санитарные разрывы от блочной дизельной котельной, определяются согласно СанПиН 2.2.1/2.1.1.1200-03.Санитарные требования к размещению, учитывают количество выбросов в атмосферу. Для котельной с мощностью менее 200 Гкал, установлено минимальное расстояние от жилого дома, в 100 м. Разрыв допускается сократить до 50 м, при условии, что высота дымовой трубы будет увеличена.

Размещение топливных резервуаров – расположение рассчитывается, в зависимости от самой котельной и отапливаемого здания. На расстояние влияет тип установки топливной емкости (наземная, подземная). Минимальное расстояние от котельной до хранилища дизельного топлива, 9 м.

В конструкции котельной предусматривается система пожаротушения. Обязательно монтируют противопожарную сигнализацию, устанавливают заземление. Котельная и топливное хранилище, размещают так, чтобы оставить свободный подъезд специализированного транспорта МЧС.

Все оборудование, устанавливаемое в БМК, полностью соответствует нормам, действующим на территории РФ. Разрешительная документация, предоставляется заводом изготовителем. Расчет противопожарных и санитарных разрывов, выполняют инженеры завода изготовителя, на этапе планировки и изготовления проекта.

Устройство, принцип работы, виды

Дизельные котлы целесообразно использовать для устройства отопления частных домов, расположенных в населённых пунктах, находящихся вдали от газовых магистралей.

Несмотря на дешевизну голубого топлива, даже в газифицированных посёлках и городах подключение к магистрали требует больших финансовых затрат.

В отличие от твёрдотопливных котлов, работающее на солярке оборудование не требует постоянной чистки и больших площадей, для хранения дров и угля. Для хранения солярки на весь отопительный сезон для обогрева дома площадью 100 кв.м. достаточно бака объёмом 0,8 куб.м.

Средний расход топлива в хорошо утеплённом доме 1 л/час на 100 кв. м.

Процесс функционирования обогревательных агрегатов полностью автоматизирован.

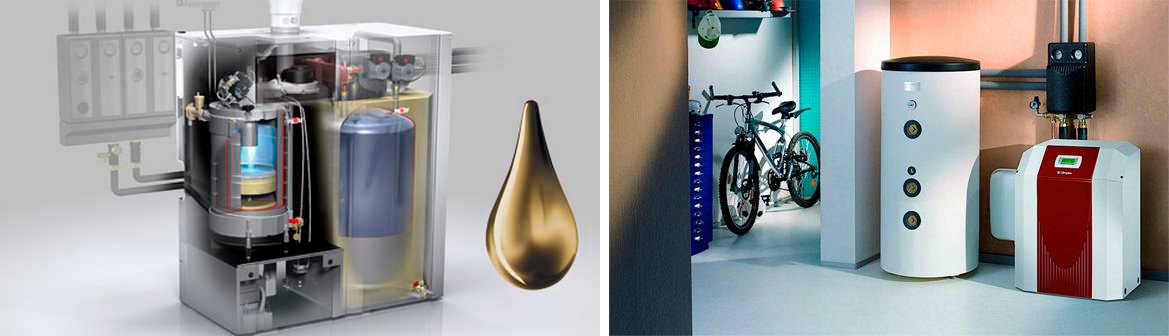

Устройство и принцип действия

Все жидкотопливные теплогенераторы оснащены системой турбонадува. Она служит для распыления топлива под давлением по камере сгорания. Предварительно солярка подогревается в форсунках, имеющих специальную конструкцию и подключение к электропитанию.

Основными элементами конструкции агрегатов являются:

• корпус, имеющий встроенную камеру сгорания;
• насос топливный;
• горелки;

• система фильтрации;
• термодатчики;
• один или два теплообменника;
• блок управления.

Камера сгорания у большинства моделей имеет цилиндрическую форму. Теплообменники изготавливают из чугуна, стали или меди. Горелки устанавливают на теплогенераторы с запасом мощности 10-15%. Насос подаёт на них предварительно подогретую солярку. Она распыляется в камере сгорания вместе с воздухом, который усиливает процесс горения.

С помощью специальных лопаток регулируются сила и направление вихревых потоков топливно-воздушной смеси. Поджигается она электродами, устанавливаемыми перед горелками. Полученная в результате сгорания солярки тепловая энергия разгоняется по системе отопления циркуляционным насосом.

Особенности эксплуатации

Для установки дизельных теплогенераторов требуется отдельное помещение.

Агрегаты отличаются шумной работой горелок. При сгорании топлива помещение наполняется запахом солярки.

Помещение котельной должно соответствовать требованиям СНиП 42-01, которые определяют:

• высоту потолка котельной не менее 2,5 м;
• площадь помещения не менее 4 кв.м;

• наличие открываемого окна площадью 0,03 кв.м на 1
  куб.м помещения и вентиляции;
• двери шириною не менее 80 см.

Для подключения котлов к электросети используют трёхжильный кабель. Все модели имеют контур заземления.

Классификация

Производители выпускают два вида дизельных котлов: настенные и напольные. Первый тип оборудования очень требователен к качеству топлива. Это заставляет потребителей отдавать свои предпочтения напольным моделям.

По способу теплообразования различают котлы:

• классические;
• конденсационные.

По типу нагрева воды различают теплогенераторы:

• одноконтурные;
• двухконтурные;
• двухконтурные со встроенным бойлером.

Мнение эксперта
Левин Дмитрий Константинович

Конденсационные имеют более высокий КПД.

По типу материала изготовления корпуса котлы разделяют на чугунные и стальные:

• Агрегаты, выполненные из нержавеющей стали, значительно легче чугунных, имеют более низкую стоимость, просты в установке и обслуживании. Недостатком этого вида оборудования считается непродолжительный срок службы.
• Чугунные котлы отличаются массивностью и большим весом. У них длительный срок службы и высокий КПД. Из чугуна изготавливают модели большой мощности. Они способны выдерживать высокие и продолжительные тепловые нагрузки.

Срок службы котлов:

• стальных – 15 лет;
• чугунных – 50 лет.

По типу горелок котлы подразделяют на атмосферные и турбинированные. В моделях с атмосферными горелками продукты сгорания удаляются из камеры сгорания естественным способом. Они попадают в дымоход под воздействием тяги. Агрегаты имеют открытую камеру сгорания, отличаются простотой конструкции и дешевизной.

Конструкция турбированных дизельных котлов имеет закрытую камеру сгорания. Модели оснащаются коаксиальными дымоходами с вентиляторами. Продукты сгорания удаляются из камеры с помощью принудительной вентиляции. Оборудование обладает более высоким коэффициентом сгорания топлива.

Правила использования котла

Для нормальной эксплуатации прибора важно соблюдать требования, оговоренные производителем. Они касаются помещения для котельной, качества солярки, регламента установки и эксплуатации, соблюдения экологических норм и требований пожарной безопасности

Они касаются помещения для котельной, качества солярки, регламента установки и эксплуатации, соблюдения экологических норм и требований пожарной безопасности.

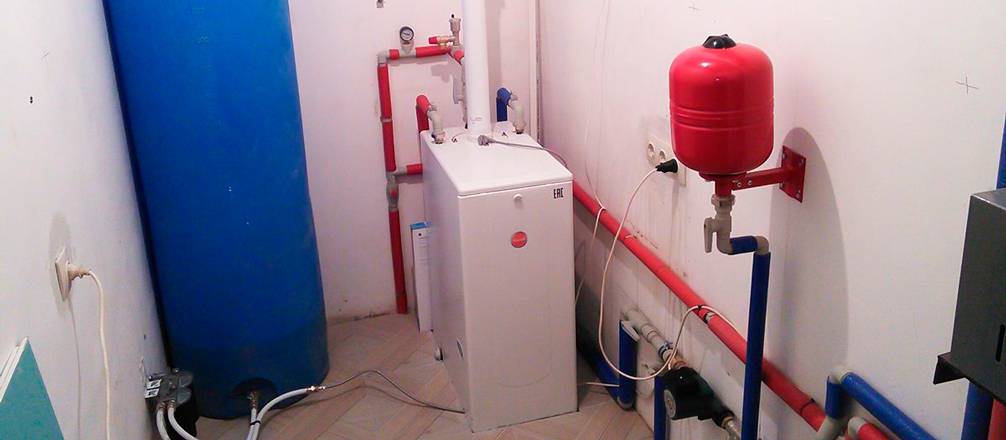

Требования к помещению для установки

Отопитель монтируют в котельной, отделенной от жилых и нежилых комнат перегородкой из негорючих материалов. Если мощность котла составляет от 60 до 350 кВт, его ставят в техническом помещении за пределами дома.

В котельной обустраивается приточно-вытяжная вентиляция. Обязательно наличие окон и форточек. Ширина оконных проемов зависит определяется правилами эксплуатации конкретного устройства.

Пол и стены обкладывают негорючими материалами (керамическая плитка, кирпич, штукатурка). Потолок обшивают плитой из гипсоволокна.

Дымоход монтируется в соответствии с правилами пожарной безопасности. В месте вывода трубы строится разделка из негорючих материалов.

Качество солярового масла

Качество солярки определяется требованиями Технического регламента и государственных стандартов, действующих в России.

Этими документами регламентируются фракционный состав, температура застывания, помутнения, вязкость, плотность топлива, содержание серы, смол, температура вспышки.

Производители топлива предлагают покупать солярку для котлов со следующими усредненными характеристиками:

• цетановое число — 40–45;
• температура кипения — 240–400 °C;
• плотность (при +15 °C) — 813,7 кг/м3;
• наличие серы — 0,508%;
• вязкость — 5–9 мм2/с.

Внимание! Солярку хранят в закрытых металлических контейнерах, чтобы в продукт не попали механические примеси, вода и другие жидкости

Расчет количества топлива для котла

Для получения 10 кВт тепловой энергии тратится 1 кг солярки (в час). Допустимое отклонение от норматива составляет 5–10%.

Если расход отличается от нормативного на 20% и более, требуется диагностика теплогенератора.

Исходя из этой нормы рассчитывают необходимое количество дизтоплива на сутки, неделю, месяц и на весь отопительный сезон. В расчетах учитывают, как будет работать отопитель (на полную или частичную мощность).

Пример расчет:

• В час котел (10 кВт) расходует 1 литр солярки, за сутки — 24 л.
• Отопительный сезон длится 80 дней, из них 40 — отопитель работает на 100% мощности, остальное время — на 50% мощности.
• 24 литра*40 дней =960 л.
• 12 литров*40 дней=480 л.
• 960+480=1440 л. на отопительный сезон.

Расчет является приблизительным. Расход топлива корректируют исходя из погодных условий.

От чего зависит расход топлива

Часть людей жалуется, что, несмотря на заверения о малом потреблении горючего дизельным оборудованием, солярка в баке их котла быстро заканчивается и требуется часто заполнять его.

Это может происходить:

• из-за неправильно подобранного оборудования:
• при поломке;
• по другим причинам.

Если приобретен агрегат не той мощности, то на разогрев помещения придется затратить большее время, что приведет к увеличению расхода топлива. Например, на обогрев дома в 300 м² котлом 20 кВт горючего уйдет в 1,5-2 раза больше, чем при работе агрегата 30 кВт.

Из-за неправильно подобранного оборудования увеличивается расход топлива.

Аппаратные неисправности бывают следующие:

• не настроено оборудование;
• прогорание или поломка деталей;
• плохое утепление труб.

Полное сжигание ГСМ происходит лишь при правильно выставленных пропорциях воздуха и солярки. Неверная регулировка горелки приводит к поджигу топливно-воздушной смеси, а не самого вещества. Из-за постоянного недогара возникнет перерасход ГСМ.

При работе дизельного агрегата топливо поступает в камеру через форсунку, а воздух по другому каналу, и смесь поджигается. Если настройки выполнены неправильно, то температура пламени возрастет и это приведет к прогоранию сопла.

Это вызовет закупоривание труб.

Правила эксплуатации

Поскольку дизельные котлы являются источником повышенной опасности, их использование имеет несколько требований и ограничений. Для бесперебойной и безопасной работы установки нужно соблюдать ряд мер.

Безопасность

Важно регулярно проверять систему на предмет утечки дизельного топлива. Первое включение следует осуществлять в присутствии профессионала

При обнаружении дефектов в оборудовании или неполадок в работе агрегата не стоит прибегать к самостоятельному ремонту.

При обнаружении дефектов котла не нужно устранять их самостоятельно.

Запрещено допускать к котлам детей и лиц, не прошедших подробного инструктажа.

Хранить топливо нужно в безопасном помещении на некотором расстоянии от жилой части дома.

Модульная котельная на отработанном масле мощностью 600 кВт (Собств. изготовление)

Модульная котельная на отработанном масле мощностью 600 кВт предназначена для отопления производственной базы промышленного предприятия, может использоваться для отопления объектов площадью до 6000 кв.м: жилых домов, поселков, промышленных объектов, магазинных комплексов, складских помещений, мастерских, для технологических нужд. Габаритные размеры котельной: 6000х4800х3000 мм (блок состоит из двух модульных зданий из сэндвич — панелей с толщиной стенки 100 мм). Расход топлива (отработанное масло): 45–65 кГ/ч

Дополнительная техническая информация о котельных 600 кВт >>>

Как работает котел на дизтопливе?

Устройство устанавливают на полу

Если рассматривать внутреннее устройство и принцип работы дизельного котла, то все это практически повторяет котел газовый напольного исполнения. Даже по виду они очень похожи. Основное отличие — это горелка.

В дизельных котлах она комплектуется вентиляторами, или устанавливается специальная надувная горелка. Воздух, нагнетаемый через нее, создает внутри конструкции необходимое количество кислорода — что способствует полному сгоранию топлива.

Это большой «плюс», но и «минус» тоже. При такой горелке котлы становятся шумными. Конечно, производители предпринимают меры, чтобы снизить шумовой барьер. Они используют новейшие технологии и материалы, но убрать шум окончательно не получается. Поэтому специалисты рекомендуют сделать в котельной звукоизоляцию.

Что касается горелки. В ней присутствует одна важная конструктивная особенность, которая называется глубиной всасывания. К примеру, топливные баки зарыты в землю. Тогда необходимо выбирать горелку с большим показателем глубины всасывания. Если емкости подвешены под потолок, то данный показатель может быть уменьшен.

Buderus Logano SE635 — низкотемпературный отопительный

Теплообменник — это один из важных элементов дизельного котла. Внутри него проходит теплоноситель, нагреваясь от стенок теплообменника. В настоящее время производители предлагают несколько вариантов этой части, в зависимости от материала, из которого она изготавливается. Таких материалов может быть только два: чугун и сталь.

Чугунные теплообменники имеют более толстую стенку, менее подвержены коррозии в местах образования конденсата. Срок их службы доходит до 50 лет, что является отличным показателем. Это прочная деталь с достаточно большим весом. К тому же чугун более чувствителен к локальным перегревам. Чаще всего чугунные теплообменники выходят из строя по причине некачественного теплоносителя.

Стальные теплообменники более мощные, но их беда заключается в том, что температура теплоносителя, опускаясь ниже «точки росы», создает в топке эффект кислотного дождя. В этом случае стенки самого котла подвергаются пагубному воздействию.

Год-два и котел можно списывать в утиль. Плюс ко всему образованный в топке конденсат увеличивает расход топлива, а локальный перегрев выводит из строя сам теплообменник. Специалисты не рекомендуют использовать данный вид котлов для системы отопления собственного загородного дома. Эти установки, в основном, применяются в промышленных случаях.

Как работают отопительные котлы на жидком топливе

Принцип работы котла отопления на жидком топливе, основан на производстве топливно-воздушной смеси с последующим распылением ее в камере сгорания. Дизтопливо, проходит следующие этапы подготовки:

• Солярку заливают в хранилище, подключенное к топливонасосу. Для улучшения теплоэффективности, стенки резервуаров с топливом, размещенные на улице или вкопанные в грунт, подогревают.

Топливный насос, забирает солярку из хранилища и подает на горелочное устройство, создавая давление в трубопроводе. Одновременно, топливонасос задает режим работы отопительного котла на жидком топливе. С помощью показаний датчиков, контроллер определяет качество солярки и процент ее загустевания, меняя интенсивность и скорость подачи.

Дизтопливо, подается в камеру подготовки. В блоке, топливо предварительно смешивается с воздухом и подогревается до температуры, оптимальной для горения.

Топливовоздушная смесь, подается на форсунку котла, отвечающую за равномерный впрыск топлива в камеру сгорания. Устройство форсунок, основано на использовании механического, гидравлического или электронного клапана. Топливо, впрыскивается в камеру сгорания, в виде легко воспламеняемой мелкодисперсной пыли. Внутри форсунки для жидкого топлива, установлен электрод, воспламеняющий топливовоздушную смесь.

Чтобы аккумулировать тепло, получаемое посредством сжигания топлива, отопительный котел на жидком топливе, использует теплообменник из чугуна, нержавеющей или конструкционной стали. Для подогрева горячей воды, вторичный контур из меди.

Жидкотопливные отопительные котлы, снабжаются системами автоматизации и многоуровневой защитой, предотвращающей затухание пламени. Наиболее экономичные отопители, оснащены погодозависимой автоматикой, самостоятельно изменяющей рабочие настройки, в зависимости от температуры нагрева помещения и условий окружающей среды.

Какие горелки используются под жидкое топливо

От выбора горелки для жидкого топлива, в конечном счете, зависит то, насколько экономичным будет отопление. Котлы, оснащаются горелочными устройствами, классифицирующимися по нескольким признакам:

• Тип изменения мощности – в жидкотопливные котлы, устанавливают модуляционные и двухступенчатые горелки:
  1. Модуляционные, плавно регулируют интенсивность нагрева, изменяя мощность в пределах от 30 до 100%, что позволяет подстроиться под фактические потребности помещения в тепле и избежать перерасхода топлива.
• Двухступенчатые горелки, работают в двух режимах, на 30 и 100%. При нагреве теплоносителя до необходимой температуры, происходит переключение на пониженную мощность.

По типу установки – производители используют встраиваемые и навесные устройства. Встроенные горелки, устанавливаются в заводских условиях. После сборки, их регулируют и отлаживают работу. Навесные горелочные устройства, приобретаются отдельно и устанавливаются самостоятельно.То, насколько экономичными окажутся котлы, зависит от квалификации установщика – регулировщика оборудования. Мощность горелки, не ограничена.

Стоимость отопления, напрямую зависит от типа используемого горелочного устройства. Для бытового применения, оптимальным вариантом, считается встроенная модуляционная горелка.

Какое жидкое топливо можно заливать

Устройство современных котлов на жидком топливе, позволяет, в качестве источника тепла, использовать солярку, мазут, отработку масла, сжиженный газ. Перед тем как перевести котельное оборудование на альтернативный вид сырья, следует убедиться в следующем:

• В модели предусмотрена возможность сжигания альтернативного топлива. У мазута, отработки и солярки, разные показатели вязкости, наличия твердых частиц, горючести. Соответственно, работать на всех видах жидкого топлива, сможет только универсальный котел. Производители, отдельно упоминают о такой допустимости, в описании модели.

Существует возможность в регулярном обслуживании тепловой станции. При сжигании отработки и мазута, выделяется большой процент сажи и копоти, оседающей на стенках теплообменника и дымоходной трубы. Чистить узлы, придется каждые 1-2 дня, в зависимости от качества сырья. Потребуется чаще менять фильтры и менять настройки горелочного устройства.

Система отопления с котлом, работающем на жидком топливе, универсальна. После определенных модификаций, котельное оборудование переводят на сжиженный газ или отработку, и обратно на солярку. Наилучшие показатели КПД и теплоэффективности, наблюдаются при работе на дизтопливе.

Виды резервного топлива

Нужно учесть, что природный газ также может выступать в роли запасного, если он хранится в резервуарах и применяется только при крайней необходимости. Но кроме него есть еще несколько разновидностей, которые могут использоваться, например:

Чтобы использовать эти виды резервов, необходимо заменять горелки. На такие изменения оборудования влияют разные факторы, температуру сжигания и многие другие.

Если случается, что необходимо использовать дополнительное горючее, то нужны разрешения для их применения. В таких случаях предусмотрено анализ комиссии и подготовку документов городских властей и служб, занимающихся отоплением.

Закончено изготовление блочно-модульной котельной, мощностью 6,1 МВт.

Закончено изготовление блочно-модульной котельной, мощностью 1,65 МВт.

Закончено изготовление блочно-модульной котельной, мощностью 5,0 МВт.

Вопрос:

На заводе эксплуатируется котельная, которая вырабатывает тепло исключительно для нужд завода. В качестве топлива используется природный газ (ГОСТ 5542-87). Обязательно ли наличие резервного топлива для снабжения котельной? Если обязательно, то каким документом это определено, каким образом рассчитывается необходимое количество резервного топлива?

Как выбрать котел на жидком топливе

При выборе котла по мощности также учитывают формулу, по которой на обогрев 10 кв. м требуется 1 кВт энергии. Чтобы прибор не работал на предельной мощности, его максимальный показатель должен превышать теоретический расчет на 15-20%. В случае использования двухконтурного жидкотопливного котла к полученной цифре добавляю еще 20% на нагревание воды.

• В первую очередь преимущество жидкотопливного котла выявляется на стадии проектирования. Если сравнивать с подводом газа, то выясняется значительная экономия средств. Для установки дизельного устройства не требуется согласовывать документы с многочисленными инстанциями. Ориентировочно, на оформление разрешений и изготовление проекта подвода газа приходится тратить до 120000 руб. Прокладка трубопровода к дому и разводка обойдется примерно еще столько же.
• Владельцам автомастерских стоит присмотреться к жидкотопливным котлам, которые работают не только на солярке, но и на отработанном машинном масле. В этом случае издержки на отоплении помещения можно свести к минимуму.
• Что касается затрат на отопление дома, то расчет солярки выполняют, отталкиваясь от простой формулы. Для получения 10 кВт теплоэнергии сжигается 1 кг дизтоплива в час. На поддержание тепла в доме 100 кв. м. в течение суток придется запастись 24 кг солярки. В месяц расход жидкого топлива составит около 720 кг. Если отопительный сезон будет продолжаться 7 месяцев, то на отопление уйдет до 5000 кг (4300-4400 л) дизтоплива.

При определении производителя специалисты условно делят все фирмы на несколько категорий.

• Лидирующие позиции занимают такие немецкие бренды жидкотопливных котлов, как Viessmann Vitorondens, Buderus Logano, Vaillant iroVIT VKO. Они традиционно выделяются отменным качеством и функциональностью.
• Серьезную конкуренцию, как в цене, так и в качестве, им навязывают отопительные приборы из Франции и Италии De Dietrich, Fondital Capri, а также южнокорейские бренды Kiturami и Navien.
• Сравнительно недавно на отечественном рынке появилась продукция финских DanVex B и американских EnergyLogic EL компаний. Они смогли предложить отечественному потребителю интересные устройства для российских условий высокого уровня.
