Как рассчитать количество секций в одном радиаторе отопления
Предлагаем воспользоваться онлайн калькулятором для расчета количества секций радиатора отопления по площади помещения.
При покупке прибора нужно поинтересоваться характеристиками товара. Производитель обычно указывает, на какую площадь обогрева рассчитана одна секция батареи.
Затем их распределяют под окнами. Например, площадь комнаты равна 30 м2, окна два, мощность обогрева секции – 1,5 м2. В этом случае понадобится 30/1,5 = 20 секций или две батареи под окнами по 10 секций.
Расчёт секций радиатора. Как рассчитать секции в радиаторе отопления. Батарея.
Смотрите это видео на YouTube
Стальные радиаторы отопления
Стальные батареи выпускаются в двух модификациях: трубчатые и панельные.
Панельные радиаторы отопления имеют различные размеры и габариты. Они представляют собой прямоугольные приборы, которые сочетают в себе признаки радиатора и конвектора.
Внутри конструкции имеются две или три панели, соединенные между собой сваркой. А внутри данных панелей по каналам циркулирует теплоноситель. Некоторые модели усилены ребрами для увеличения теплоотдачи. По способу подключения различают панельные радиаторы с нижним и боковым подключением.
Технические характеристики приборов таковы:
- высота панели от 30 до 90 см;
- глубина до 17 см;
- ширина до 3 м;
- рабочее давление до 8,5 атм;
- максимальная температура теплоносителя до 120 °C.
Стальные радиаторы отопления трубчатого типа состоят из горизонтальных или вертикальных труб, соединенных с коллекторами. Скорость теплоотдачи в таких моделях очень высокая. По всем основным показателям приборы превосходят панельные модели. Хотя стоимость их намного выше панельных.
Трубчатые радиаторы отопления российского производства являются идеальным вариантом для наших условий. Ведь опрессовочное давление достигает до 25 атм.
Стальные батареи
Аргументы за и против стальных батарей
Сравнивая эксплуатационные показатели стальных радиаторов, можно прийти к выводу: они лучше, чем у батарей из других материалов.
Толщина нержавейки до 1,5 мм положительно влияет на надежности и прочности конструкции. Но они не лишены некоторых недостатков. Один из них – это подверженность к коррозии. Вследствие гидроударов целостность радиаторов может быть нарушена. Но несмотря на это, показатели стальных радиаторов позволяют создать практичную и сбалансированную отопительную систему.
К дополнительным преимуществам стальных радиаторов относятся:
- красивый внешний вид,
- регулируемость,
- экономичность,
- высокий КПД;
- широкий ассортимент,
- небольшой объем теплоносителя.
Стальные радиаторы отопления российского производства РОСТерм отличаются высоким качеством, интересным дизайном и демократичной ценой. Они прекрасно адаптированы для наших условий. Благодаря большим размерным вариантам, их можно монтировать в административных зданиях, городских квартирах и частных домах.
Стальные панельные радиаторы отопления
Следующая разновидность – это стальные панельные радиаторы отопления. Они отличаются своим внешним видом, действительно напоминая металлическую панель. Методика их производства крайне проста – берутся два металлических листа особой формы, которые свариваются вместе и образуют панель с каналами. Через эти каналы протекает теплоноситель, передавая тепло в помещения.
Отличия в типах трубчатых приборов отопления и их размеры.
Подключение данных радиаторов осуществляется снизу или сбоку – на выбор покупателей в продаже имеются батареи любых разновидностей. Для того чтобы увеличить теплоотдачу, производители увеличивают количество панелей в одном устройтсве до двух или до трех штук, а также дополняют отопительные приборы оребрением (конвекторами). В результате возрастают тепловая мощность оборудования и эффективность обогрева – радиаторы не только излучают тепло, но и обеспечивают конвекцию воздуха в обогреваемых помещениях.
На выбор покупателей представлены следующие типы панельных радиаторов:
- 10 – однорядные модели без оребрения;
- 11 – однорядные модели с оребрением;
- 12 – двухрядные радиаторы с одним оребрением;
- 20 – двухрядные радиаторы без оребрения;
- 21 – двухрядные модели с одним оребрением и крышкой с вентиляционными отверстиями;
- 22 – два ряда панелей и два конвектора;
- 30 – простые трехрядные модели радиаторов;
- 33 – трехрядные радиаторы с тремя конвекторами.
Оребрение (конвекторы) обеспечивает обогреваемые помещения дополнительными порциями тепла. Но многие ругают эти внутренние ребра, так как на них оседает пыль, а удалять ее оттуда очень неудобно.
Некоторые напольные модели могут наделяться четырьмя и даже пятью рядами панелей, что значительно увеличивает их теплоотдачу при небольших собственных габаритах.
Чем больше рядов в устройстве, тем быстрее прогреется помещение, где он установлен.
Многорядные панельные стальные радиаторы отопления состоят из нескольких греющих панелей, объединенных в единое целое с помощью металлических распределительных трубок-коллекторов. Высота этих отопительных приборов варьируется от 400 до 3000 мм, ширина – от 300 до 900 мм. Столь большой выбор позволяет реализовать любые задачи по обогреву жилых, офисных, административных помещений.
Достоинства панельных радиаторов отопления:
- высокая теплоотдача – по этому показателю они приближаются к алюминиевым моделям;
- большой модельный ряд – панельных приборов в продаже очень и очень много;
- небольшой внутренний объем – это способствует уменьшению расходов на обогрев, так как отопительному котлу нужно тратить меньше электроэнергии на прогрев всей системы;
- приличный внешний вид – выглядят они значительно лучше, по сравнению с чугунными батареями;
- наличие напольных и встраиваемых моделей – для особых случаев.
Не обошлось и без недостатков:
- отсутствие стойкости к гидроударам – если в отопительной системе произойдет гидроудар, то такие устройства отопления могут вспучиться и лопнуть (это объясняется использованием слабой контактной сварки при изготовлении панелей);
- узкий просвет – за счет этого панельные радиаторы могут засориться;
- низкая прочность конструкции – использование тонких металлических листов не дает хорошего запаса надежности.
Таким образом, панельные радиаторы отличаются некоторой хлипкостью – они требовательны к давлению в системе и могут не вынести неаккуратного обращения.
Хотите создать в доме или в офисе изысканный интерьер? Тогда мы советуем присмотреться к трубчатым или алюминиевым радиаторам – они обладают более приличным внешним видом. Также мы не рекомендуем использование панельных радиаторов в централизованных системах отопления и в системах с плохим качеством теплоносителя.
Монтаж
Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.
Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:
В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;
Тип 22.
Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства
Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.
- При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
- Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
- Далее следует одеть крепеж и до конца вкрутить саморезы;
Стальной радиатор с терморегулятором Danfoss в квартире.
- Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
- Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
- Подсоединить батарею к трубам отопительной системы;
- В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.
Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.
Панельный радиатор в универмаге «Пятёрочка».
Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к
это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.
После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

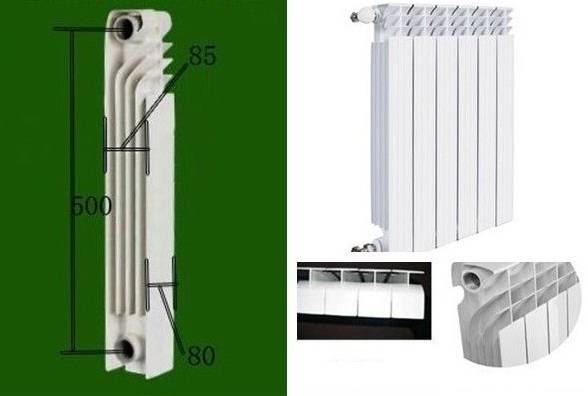

Aлюминиевые радиаторы отопления
Алюминиевые батареи могут использоваться как в центральной, так и автономной системе отопления. Но в центральной системе они будут работать не на полную мощность.
Алюминиевые радиаторы отопления
Но в автономной системе, батареи отопления из алюминия отличаются теплоотдачей, моментальным нагревом и эстетичным внешним видом.
Большинство параметров обусловлены физико-механическими свойствами металла.
Данные радиаторы характеризуются небольшим весом, высокой теплопроводностью и КПД. Их можно устанавливать в любом помещении. Но несмотря на применение высоких технологий и современных методов обработки металла, алюминиевые приборы весьма чувствительны к резкому перепаду давления и химическому составу теплоносителя.
Выбирая алюминиевые радиаторы отопления нужно заранее подсчитать площадь помещения с учетом теплопотерь, степени утепленности дома. Целесообразно для одного оконного проема устанавливать от 12 до 16 секций. Сами секции собираются с помощью ниппелей с силиконовыми уплотнителями.
https://youtube.com/watch?v=Ur_SpsKOPso
Алюминиевые
Выбор этого материала изготовления обусловлен его уникальными характеристиками теплопроводности. Благодаря им, алюминиевая конструкция быстрее других передает тепловую энергию от воды в помещение. Внешне они ничем не отличаются от биметаллических моделей, рассмотренных выше. Однако у них, вместо стальных трубопроводов, теплоноситель протекает по внутренним каналам конструкции.
Для соединения отдельных секций в проходные каналы запрессовывают стальные цилиндры с внутренней резьбой. Однако это не может обеспечить должного значения максимального давления прибора.
Какие радиаторы отопления лучше – биметаллические или алюминиевые? За исключением параметра давления, их эксплуатационные характеристики практически схожи. Однако стоимость алюминиевых моделей на 15-20 % ниже, чем биметаллических. Поэтому их чаще всего устанавливают для автономной системы отопления с постоянным контролем давления в трубах.
Технические параметры:
- Максимальное давление – до 1 МПа.
- Прессовочное давление – до 10 МПа. Этот параметр указывает, с какой силой нужно воздействовать на место стыка для соединения отдельных секций.
- Теплоотдача – от 90 до 160 Вт (для 1 секции).
Применение новых сплавов алюминия с кремнием должно улучшить эти характеристики. Но в настоящее время таких моделей на рынке крайне мало.
Другие виды радиаторов отопления
Говоря об остальных видах приборов отопления, стоит рассмотреть масляные радиаторы отопления.
Современные масляные радиаторы представлены в любом магазине бытовой техники. Это не только дополнительный источник тепла, но и в некоторых случаях основной. Радиаторы легко переносимы, имеют компактные размеры и обладают хорошими тепловыми показателями.
Нагревательный элемент находится внутри корпуса в теплоносителе. Мощность агрегата рассчитывается с учетом площади помещений. Если площадь более 15 м2, то нужен обогреватель с мощностью не менее 15 м2.
Масляные радиаторы
Плюсы и минусы масляных радиаторов
В результате того, что поверхность радиатора не нагревается, а тепло отдается в помещение, воздух не раскаляется. Использование масла в качестве теплоносителя гарантирует целостность конструкции.
Эффективность нагревания такими приборами не слишком велика, так как нагретый воздух стремится вверх, а в нижней части комнаты температура на порядок ниже.
Устройство вакуумных радиаторов
Новинкой на рынке отопительного оборудования стали вакуумные радиаторы .
Какими преимуществами обладают вакуумные радиаторы отопления?
По форме они ни чем не отличаются от обычных батарей. Но во внутренней части находится специальная жидкость – хладагент.
Нагревание происходит почти моментально, а остывание очень медленно. Данные модели радиаторов считаются наиболее экономичным вариантом, главным образом для больших особняков. Благодаря встроенным датчикам, агрегат выключается, когда температурные показатели достигают оптимальной величины.
Вакуумные радиаторы
Вакуумные радиаторы – это универсальные изделия, которые можно подключать к автономной или централизованной системе отопления. В качестве котла отопления может быть и газовый, и электрический и твердотопливный котел. Данные приборы имеют следующие преимущества:
- абсолютная герметичность батарей,
- им не нужна очистка или промывка,
- монтаж и установка не требует специальных навыков,
- компактные размеры и небольшой вес.
Показателями надежности радиаторов являются сертификаты качества от производителя. Безопасность также является весомым аргументом за то, чтобы выбрать вакуумный прибор.
Конструкция батареи монолитная, поэтому для ее установки не понадобятся заглушки и другие элементы. С помощью двух резьбовых соединений осуществляется подключение агрегата к системе.
Электрические батареи: что это такое?
Электрические радиаторы отопления бывают двух типов: жидкостные и безжидкостные. Корпус – алюминиевый, а теплоносителем может быть и вода и масло. В безжидкостном агрегате вероятность протечки исключена.
Благодаря микропроцессорному управлению достигается максимальный эффект и экономия средств. Аппараты имеют некоторое сходство с масляными радиаторами в них тоже используется масло.
В батарее находится система, предотвращающая ее перегрев. Когда на улице холодно, а центральная система отопления еще не работает, на помощь приходят компактные электрические радиаторы. Они актуальны везде, где случаются перебои в инженерных системах.
Управление агрегатом осуществляется электронным термостатом. В каждом помещении можно создать оптимальный микроклимат по своему вкусу.
Проблема конвекторных электроприборов в том, что они сжигают кислород. Этого не случится, если к действующей системе отопления будут подключены электробатареи. Никаких вредных выделений, дыма, угарного газа.
Электрические радиаторы отопления
Инфракрасные электрообогреватели
Различают длинноволновые и коротковолновые агрегаты. Так как температура обогрева поверхности коротковолновых обогревателей слишком высока, такие приборы рекомендованы для промышленных помещений.
Длинноволновые приборы пожаробезопасны и применяются для полноценного обогрева частных домов.
Основной показатель при выборе инфракрасных обогревателей – мощность. Если прибор используется в качестве основного источника тепла, то на 10 м2 понадобится 1000 Вт.
В отличие от радиаторов конвекционного типа, энергия инфракрасного обогревателя распределяется равномерно по всему помещению. Электрообогреватель устанавливается под потолок. Воздух в нижней части помещения выше, чем наверху, в отличие от конвекционных моделей. За включением и выключением агрегата отвечает терморегулятор.
Инфракрасные обогреватели
Проверенные производители
На Российском рынке теплотехники присутствует широкий ассортимент радиаторов отопления, изготовители которых известны своей качественной продукции.
Лучшие радиаторы представлены несколькими известными производителями.
Алюминиевые
Среди изделий этого вида следует отметить двух таких производителей, как Global ISEO и Royal Thermo Revolution.
НЕ Покупай Радиаторы Пока Не Посмотришь ЭТО!!!
Смотрите это видео на YouTube
Global ISEO
Итальянская фирма Global ISEO более пятидесяти лет занимается изготовлением алюминиевых радиаторов. Элегантные изделия гармонично вписываются в подоконные ниши и прекрасно выглядят в открытом доступе. Модельный ряд представлен приборами с разным количеством секций. Средняя цена радиатора из 8 секций – 5,2 тыс.руб., из 10 секций – 10,2 тыс.руб.
Royal Thermo Revolution
Данный бренд зарекомендовал себя, как производитель надёжной продукции доступной стоимости. Безупречный дизайн, повышенная мощность, стойкость к гидроударам и гарантия 10 лет – всё это свидетельствует о высоком качестве алюминиевых батарей. Средняя цена радиатора Royal Thermo Revolution с 10 секциями составляет 10,8 тыс.руб.
Стальные
Лучшие батареи отопления из стали представляют такие производители, как Kermi и Buderus.
Смотрите это видео на YouTube
Kermi
Бренд Kermi представляет одну из своих лучших стальных батарей Kermi FKO 22 с боковым подключением. Немецкие изделия изготавливают из качественной низкоуглеродистой стали. Благодаря этому радиаторы отличаются высокой производительностью.
Все приборы поступают в продажу с полным комплектом кронштейнов, заглушек и воздушным клапаном. Средняя цена панели 500 х 800 мм составляет 6,3 тыс.руб.
Buderus
Немецкая фирма является одним из производителей высококачественной продукции такой, как стальные панельные радиаторы отопления. Одна из лучших моделей Buderus Logatrend VK-Profil 22 изготовлена методом роликовой сварки.
Приборы отличаются элегантным внешним видом и рассчитаны на 50 лет безаварийной службы. Средняя цена данной модели размером 500 х 600 мм составляет около 5 тыс.руб.
Чугунные: МС-140 и GURATEC Apollo 970/05
Бюджетный вариант чугунных изделий представляет Луганский литейно-механический завод. Их предпочитают ставить в общественных местах и нежилых помещениях. Стоимость одной батареи из 5 секции МС-140 высотой 800 мм в среднем равна 2,7 тыс.руб.
Одним из лучших зарубежных производителей чугунных батарей считают немецкую фирму Guratec. Изделия изготавливают в стиле ретро. Продукция стоит дорого потому, что каждый прибор представляет собой своеобразное произведение искусства с росписью, вензелями в широком цветовом диапазоне. Чугунный радиатор GURATEC Apollo 970/05 обойдётся покупателю в сумму около 90 тыс.руб.
Биметаллические: SIRA GLADIATOR 500х4 и ROYAL Thermo Revolution Bimetall 350
На рынке теплотехники итальянская компания Sira Group известна своими высококачественными биметаллическими радиаторами Gladiator. Широкая линейка изделий включает в себя модели Alfa Bimetal, Gladiator, RS Bimetal и др. Средняя цена модели биметаллического радиатора SIRA GLADIATOR 500х4 около 3,6 тыс.руб.
Биметаллические приборы ROYAL Thermo Revolution Bimetall 350 отличаются высоким качеством. Главным достоинством является семислойное антикоррозионное покрытие, что позволяет эксплуатировать батареи в помещениях с высоким уровнем влажности (спортивные залы, бассейны и пр.). Средняя стоимость радиатора 60 х 415 мм равна 8,3 тыс.руб.
Вакуумные: EnergyEco
Одним из лучших производителей вакуумных радиаторов отопления считают российскую компанию EnergyEco. Приборы изготавливают из 1,5 мм стали. Теплоотдача 1 секции равна 170 кВт. Средняя цена литиево-бромидного проточного радиатора из 10 секций равна 7 тыс.руб.
Кварцевые: ТеплЭко
Судя по рейтингам 2021 года, лучшим производителем названа российская компания ТеплЭко. Кварцевые панели можно ставить в помещениях с повышенной влажностью. Для ванной комнаты плита мощностью 400Вт обеспечит комфортную температуру воздуха. Стоит кварцевая монолитная плита размером 600 х 350 х 25 мм в среднем 2,6 руб.
Монтаж металлических панельных батарей с нижним подключением
Как правило, в комплекте с радиаторами поставляются насадки (фитинги) для труб, если они вдруг понадобятся, и крепления. Иногда в комплектацию может входить кран Маевского и термометр — их установка позволит стравливать накопившийся воздух из каналов устройства и регулировать температуру воды, а тем самым — температуру воздуха в помещении.
Установка панельных радиаторов — действительно простое дело. Снять старые батареи, тем более, если они чугунные, будет намного труднее. Когда стена уже освобождена от прежних труб, приступают к монтажу:
Устройство может иметь каналы подключения труб как снизу, так и сбоку, но на способ крепления это никак не влияет. Как правило, когда радиатор устанавливается близко к стене, то используют крюки или кронштейн, а если же до стены приличное расстояние, то применяют ножки.
Важно! Тяжёлые радиаторы 30 или 33 лучше не крепить на ножках, так как они могут не выдержать. Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену
А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине
Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине
Фото 3. Монтаж панельного радиатора отопления. Трубы отопительной системы подключаются к батарее снизу.
При установке обязательно соблюдение правильности положения относительно воображаемой линии, проведённой через устройство и стену: она должна быть перпендикулярна последней, иначе поток воды будет искривляться в каналах панелей.
Завершение монтажа и работа радиатора
После правильного размещения и закрепления радиаторов остаётся только присоединить к нему все необходимые устройства, переключатели и трубы, после чего укрепить всё герметиком и, если потребуется, сантехнической нитью. Потом систему можно ещё раз проверить и уже запускать теплоноситель.
Типы стальных батарей
Стальной секционный радиатор
Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.
Основные виды стальных радиаторов:
- штампованные;
- трубчатые;
- секционные.
Каждый имеет особенности, которые учитывают при покупке и эксплуатации.
Штампованные панельные модели
Стальные панельные радиаторы
В общем случае технология производства изделий проста.
- Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
- Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
- Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.
Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.
Внутреннее устройство штампованного радиатора
Работает стальной штампованный радиатор на двух принципах:
- излучение в пространство инфракрасных волн (тепла);
- конвекция — подъём нагретого от панели воздуха от пола к потолку.
Достоинства панельных металлических радиаторов отопления:
- относительно низкая цена за счёт технологичности и минимума применяемых материалов;
- привлекательный внешний вид, широкий выбор продукции;
- возможность выбора мощности в зависимости от объёма помещения;
- быстрый прогрев после подачи теплоносителя;
- не надо ставить защитный или декоративный экран;
- небольшая масса облегчает транспортировку и монтаж.
Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.
Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.
Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.
Трубчатые
Стальная трубчатая батарея
Для изделий используются стальные трубки, соединённые в своеобразные решетки.
Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.
Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.
Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.
Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.
При покупке учитывают наличие отводов для бокового или нижнего подключения.
Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.
Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.
Секционные
Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.
- Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
- Следующий этап — сварка секций в единое изделие.
Конструкция является симбиозом панельных и трубчатых радиаторов.
Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.
В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.
Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.
Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.
Область применения
Область применения таких отопительных батарей ограничивают физико-химические свойства материала, из которого они изготовлены. Сам по себе алюминий – материал достаточно прочный и надежный. Причем от разрушающих воздействий окружающей среды он «защищает себя сам», так как при контакте с воздухом на его поверхности образуется защитная оксидная пленка. Теплоноситель (в большинстве случаев это техническая вода), циркулирующий по системе теплоснабжения, зачастую содержит некоторое количество различных кислот и щелочей. И те и другие разрушают защитный слой и постепенно разъедают стенки обогревательного устройства. Кислотно-щелочной баланс для чистой воды: pH = 7. Снижение этого показателя (< 7) означает увеличение содержания кислоты, а его рост (> 7) свидетельствует о преобладании щелочи.
В современных многоквартирных домах (оборудованных автономной котельной) и для отопления частного дома алюминиевые радиаторы – лучшее решение обустройства высокоэффективного и наиболее экономичного теплоснабжения. Чем больше величина диапазона показателя pH, указанного производителем в сопроводительной документации, тем он менее подвержен негативному влиянию некачественного теплоносителя, и как следствие область применения этого радиатора значительно расширяется.
На заметку! В старых постройках, где в качестве теплоносителя обычно используют техническую воду (с добавками щелочи для минимизирования образования отложений на внутренних поверхностях котлов) от близлежащей ТЭЦ, все-таки лучше использовать «архаичные» чугунные или стальные батареи.
Стальные радиаторы: описание
Прошли времена, когда все дома «снабжались» исключительно чугунными батареями, настолько же тяжелыми, насколько некрасивыми. Сегодня потребители могут выбирать радиаторы не только по их техническим характеристикам, но и по внешнему виду. Хотя их не такое уж разнообразие, но каждый решает самостоятельно, нужны им высокие конструкции или длинные, напольные или настенные, какого цвета или формы они должны быть.
Устройство стального радиатора отопления основано на штампованной листовой стали, если речь идет о панельных моделях, или секциях – в трубчатых. У каждой конструкции есть свои преимущества и недостатки, но как показывает практика, именно панельные варианты пользуются наибольшим спросом у населения. Связано это, скорее с их ценой, которая невысока, чем с эстетичным видом.
Устройство панельного радиатора отопления достаточно простое:
- Из высокопрочной тонкой (1.15-1.2 мм) стали создаются штампованные панели, внутренняя часть которых состоит из двух горизонтальных каналов и нескольких вертикальных. Они являются резервуаром, по которому теплоноситель распространяется по отопительной системе, попутно нагревая ее.
- Соединенные попарно панели являются отдельным элементом батареи, и от ее размера зависит уровень теплообмена всей конструкции.
- Каждое устройство снабжено необходимыми монтажными арматурами и окрашено.
Если сравнить первые советские стальные радиаторы отопления с их современными аналогами, то у них недостатков было намного больше чем достоинств. Например, низкий уровень мощности, подверженность коррозии и другие.
В наше время технологии позволяют не только обрабатывать сталь так, чтобы она не боялась теплоносителя, но и красить специальным составом, продлевая «жизнь» изделию.
Чтобы получить от панельной батареи максимум эффективности, ее лучше использовать в автономных отопительных системах.
Сколько воды в стальном радиаторе? Объем воды в стальных радиаторах отопления крайне невелик. С одной стороны это недостаток, так как по внутренним каналам панелей носитель не может передвигаться с достаточной скоростью из-за их узости, а с другой – достоинство, так как малое количество воды проще и быстрее нагреть. Это позволяет экономить до 35% энергоносителей.
