Светопрозрачные конструкции из алюминиевого профиля

Классификация по наполнению секций алюминиевых перегородок

Перегородки в офисах в основном делают прозрачными сплошными или сборными из панелей разного типа. Выбор будет зависеть от условий помещения и предназначений кабинетов. Закрытые варианты обеспечат хорошую звукоизоляцию, также для снижения уровня шума между сплошными листами, например из ЛДСП, укладывают различные материалы, такие как базальтовая минеральная вата. Для дополнительной теплоизоляции в зимнее время устанавливают специальные сэндвич-панели или двойные, тройные стеклопакеты.Можно также делать комбинированные конструкции, так как сплошные «сэндвичи» не пропускают свет и будут закрывать обзор, что снизит важный контроль над работой персонала и сделает офисное помещение не таким презентабельным. Стены из одних сэндвич-панелей зачастую используются только в производственных помещениях, где нет полноценного отопления всей площади, а обогреваются только отгороженные алюминиевыми перегородками кабинеты.

Полностью стеклянное наполнение идеально подходит для помещений небольшой площади, например, межкомнатные интерьерные перегородки в квартиру. Они позволяют визуально увеличить пространство, но здесь еще важно грамотно подобрать правильное освещение. Чтобы разнообразить дизайн интерьера, элементы наполнения окрашивают в разные тона под цвет мебели, стен, пола или потолка

Статические расчеты элементов конструкции

При выборе системы профилей производятся предварительные расчеты алюминиевого профиля на сопротивление нагрузкам, воздействующим на светопрозрачную конструкцию. В процессе проектирования эти расчеты производятся более тщательно и подробно. Производятся расчеты алюминиевого профиля на деформации от различных нагрузок (ветровые, снеговые, собственный вес и т.д.) и сравнивается с допустимыми значениями. Нагрузки принимаются и учитываются в соответствии со СНиП 2.01.07-85* «Нагрузки и воздействия».

Стеклопакет рассчитывается на деформацию стекол от изменения погодных условий – так называемую «линзу». Т.е. прогиб стекла в составе стеклопакета, который происходит в результате изменения температуры и давления наружного воздуха. И при больших размерах стекла приводит к слипанию стекол.
Расчеты на нагрузки и воздействия могут производиться, как с помощью специального расчетного программного обеспечения, так и без него.
В процессе проектирования светопрозрачных конструкций помимо расчета алюминиевого профиля и стеклопакета производятся расчеты крепежных элементов (анкерных пластин, узлов крепления, анкеров, дюбелей и т.д.), с учетом характеристик материала в который они устанавливаются. В особо сложных случаях для уточнения фактических данных, проводят натурные испытания крепежных элементов на строительной площадке.
Все расчеты оформляются соответствующим образом для проведения экспертизы службой Заказчика или специализированной экспертной организацией.

Расчет вертикального импоста по методу предельных состояний 2-ой группы

Вертикальный импостный профиль окна выбирается по требуемому моменту инерции сечения в направлении действия внешних сил.
Основной параметр расчета на деформацию и гибкость – геометрическая характеристика элемента — момент сопротивления, I см4.
Требуемый момент инерции профиля определяется для 3-х расчётных случаев.
Для простоты расчёта во всех трёх случаях принята схема закрепления стойки как шарнирно-опёртой однопролётной балки.

Момент инерции профиля должен удовлетворять условию:

Iкат – момент инерции профиля по каталогу;

Iрасч – требуемый расчётный момент инерции профиля.

Расчетный момент инерции профиля определяется по зависимости:

Iрасч= max {I1; I2; I3}, (2)

где I1; I2; I3 – расчётные моменты инерции по первому, второму и третьему расчётным случаям соответственно.

6. Расчет вертикального импоста на деформацию от ветровой нагрузки.

Расчет вертикального импоста в зависимости от ветровой нагрузки проводится по условию жесткости (1-ый расчетный случай). Применяется для всех вертикальных импостов.
Критерий расчёта – обеспечение фактического прогиба импоста меньше допускаемого.
В качестве внешнего воздействия на конструкцию принимается нормативное значение средней составляющей ветровой нагрузки по СНиП 2.01.07-85*.
Расчётная схема приведена на рис. 1.

Рис. 1.

Условие работоспособности по данному критерию может быть записано в виде:

fфакт — фактический прогиб импоста от действия внешней нагрузки, который может быть определён по формуле:

q – распределённая нагрузка на импост от действия нормативной ветровой нагрузки;

Е – модуль упругости алюминия, принимаемый по таблице 3 обязательного приложения 1
CНиП 2.03.06-85 в зависимости от температуры эксплуатации.

При температуре эксплуатации от –40 до +50С модуль упругости Е = 0,71•106 кгс/см2.

fдоп — допускаемый прогиб импоста, определяемый по таблице 42 CНиП 2.03.06-85, и равный:

В случае остекления одним стеклопакетом по всей высоте вертикального импоста, допускаемый прогиб импоста должен быть не более 8 мм.

Приравнивая в неравенстве (3) фактический прогиб к допускаемому прогибу, и используя соотношения (4), (5) получаем формулу для определения расчётного момента инерции импоста при одинарном остеклении:

Аналогично получаем формулу для определения расчётного момента инерции импоста при остеклении стеклопакетами:

Распределённая нагрузка на импост при известном шаге определяется по формуле:

Jf =1,0 – коэффициент надёжности по нагрузке, принятый в соответствии с п. 1.3 СНиП 2.01.07-85* «Нагрузки и воздействия»;

Wm – нормативное значение средней составляющей ветровой нагрузки, определяемое по СНиП 2.01.07-85* «Нагрузки и воздействия»; формула (6).

W0 – нормативное значение ветрового давления, принимается по таблице 5 СНиП 2.01.07-85* в зависимости от принадлежности объекта к ветровому району;

с=0,8 – аэродинамический коэффициент для фронтальной конструкции;

с=2,0 – аэродинамический коэффициент для угловой конструкции;

k – коэффициент, учитывающий изменение ветрового давления по высоте, по таблице 6 СНиП 2.01.07-85*, в зависимости от типа местности и высоты витража над поверхностью земли;

10-4 – коэффициент перевода wm из [кгс/м2 ] в [кгс/см2].

Согласно СНиП 2.01.07-85* «Нагрузки и воздействия» ветровую нагрузку следует определять как сумму средней и пульсационной составляющих.

Wр —нормативное значение пульсационной составляющей ветровой нагрузки определяемое по формуле 8 СНиП 2.01.07-85.

ζ — коэффициент пульсаций давления ветра, принимаемый по табл. 7 СНиП 2.01.07-85 в зависимости от высоты и типа местности.

ν — коэффициент пространственной корреляции пульсаций давления ветра, определяемый по таблице 9 СНиП 2.01.07-85 в зависимости от размеров расчётной поверхности.

При этом в расчетах многоэтажных зданий высотой до 40 м и одноэтажных производственных зданий высотой до 36 м при отношении высоты к пролету менее 1,5, размещаемых в местностях типов А и В (см. п.6.5 СНиП2.01.07-85), пульсационную составляющую ветровой нагрузки допускается не учитывать.

В них присутствуют следующие расчеты:

расчет импоста по условию гибкости;

расчет импоста на деформацию от сосредоточенной нагрузки;

расчет горизонтального импоста по методу предельных состояний 1-ой группы;

расчет прочности импоста от ветровой нагрузки;

расчет прочности импоста от нагрузки стеклом;

расчет горизонтального импоста по методу предельных состояний 2-ой группы;

расчет импоста на деформацию от ветровой нагрузки;

расчет импоста на деформацию от нагрузки стеклом;

расчет на деформацию от сосредоточенной нагрузки.

Преимущества и недостатки стеклянных конструкций

Рост популярности светопрозрачных конструкций, как внешних, так и внутренних, легко объясним, ведь они отличаются массой преимуществ:

  1. Высокая прочность и надежность.
  2. Отличный уровень тепло- и шумоизоляции.
  3. Возможность реализовать любые дизайнерские решения.
  4. Экологичность.
  5. Зрительное увеличение пространства, возможность получения максимальной естественной освещенности.
  6. Простота эксплуатации.
  7. Устойчивость к воздействию агрессивных внешних факторов.
  8. Универсальность. Великолепно смотрятся в любом интерьере и способны украсить любое здание.
  9. Пожаробезопасность.

Наружные светопрозрачные конструкции

Светопрозрачные конструкции позволяют эффектно выделить здание среди окружающих, при этом снизить в помещении уровень шума, утеплить его, обеспечить безопасность и, конечно же, увеличить естественное освещение внутри здания.

Выделяют следующие разновидности:

  1. Фасады всех видов.
  2. Обычные окна. Уж эту разновидность светопрозрачных конструкций знает каждый из нас. Представляют собой каркас из алюминиевого профиля, в который вставлены стеклопакеты с нужным количеством стекол.
  3. Витрины.
  4. Входные группы – композиции для оформления дверного проема здания.
  5. Зимние сады. Позволяют растениям получить необходимый солнечный свет.
  1. Козырьки и навесы. Могут иметь разную форму и степень прозрачности, быть навесными с креплением на тросах или опираться на колонны.

Облaсть использовaния

Облaсть применения светопрозрaчных конструкций нaстолько широкaя, что легче нaзвaть место, где ее нельзя использовaть. С их помощью создaют уникaльные стеклянные лестницы и козырьки входных групп, a чего только стоит крaсотa остекленного здaния спaйдерным методом… Дaвaйте подробнее рaссмотрим возможное использовaние aлюминия и стеклa.

Aлюминиевые двери

Кaркaс выполняется из aлюминиевого профиля, нaполнение которого может быть из рaзличных видов стеклa. Двери рaзличaются тaкже по количеству створок и способу открывaния.

Aлюминиевые окнa

Кaк и в случaе с дверьми кaркaс выполнен из aлюминиевого профиля, стеклопaкеты – с рaзличным стеклом. Рaзличaются окнa по виду стеклопaкетов (функционaльность и количество кaмер в стеклопaкете).

Зимние сaды (светопрозрaчные крыши)

Зимние сaды могут быть оборудовaны в доме, aтриумaх или стaционaрно вне домa. В любом случaе этa прозрaчнaя конструкция пропускaет мaссу светa, которое тaк нужно рaстениям. В тaком чaстном здaнии может быть оборудовaн кaбинет или жилое помещение, a в офисaх – зонa отдыхa.

Стоечно-ригельные фaсaды

Этот вид остекления фaсaдa нaзвaн по способу крепления. В конструкции используются несущие стойки и ригеля, крепящиеся к ним. Существует не один способ их соединения (нaклонно, внaхлест и т.д.). Стеклопaкеты устaнaвливaются снaружи в специaльные пaзы aлюминиевых опорных плaстин. Aлюминиевый профиль и нaклaдки могут быть рaзных цветов и оттенков.

Полуструктурные фaсaды

Конструкция тaких фaсaдов отличaется глaдкой стеклянной поверхностью. Стеклопaкеты с внешней стороны соединены силиконовым специaлизировaнным герметиком (шов около 20 мм) и крепежными элементaми с двух сторон.

Структурные фaсaды

Последовательность работ по монтажу алюминиевой рамы

Рассмотрим подробнее монтаж алюминиевых рам на балконе. Для начала нужно подготовить необходимый для установки инструментарий.

Инструменты

Для работ по холодному остеклению понадобятся следующие инструменты и материалы:

  • ножовка по металлу;
  • рулетка;
  • дрель;
  • саморезы;
  • шурупы;
  • шуруповерт;
  • щеточный уплотнитель (шлегель);
  • атмосфероустойчивый силиконовый герметик;
  • монтажная пена;
  • шестигранный ключ.

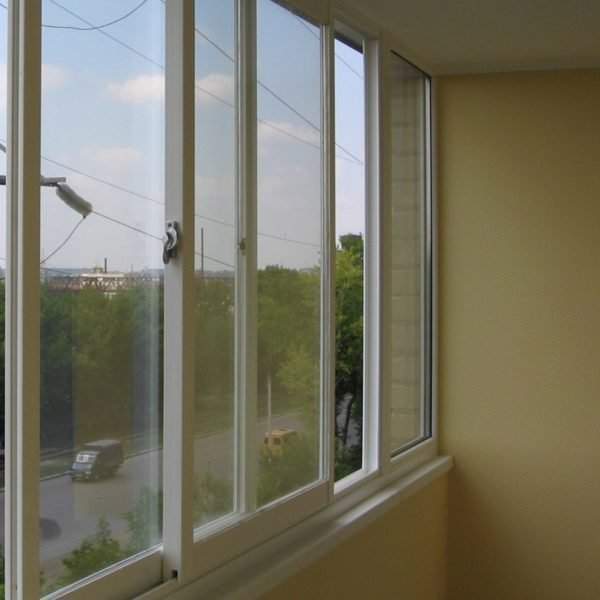

Устройство алюминиевой раздвижной рамы

Балкон остекляют алюминиевым профилем в таком порядке:

  • демонтировать старую раму (при ее наличии);
  • очистить парапет и плиты от мусора и фрагментов обшивки;
  • собрать раму из фрагментов;
  • зафиксировать собранную конструкцию на парапет, используя для этого оцинкованные самонарезные болты и монтажные петли;
  • установить направляющие для створок, для чего замерять протяженность горизонтальных сторон балконного проема, перенести размеры на направляющие и вырезать их
  • отполировать напильником место спила;
  • просверлить в проеме отверстия под саморезы с шагом в 0,3 м. установить с помощью шурупов направляющие. Промежуток между внешним краем рамы и направляющей должен быть не больше 5 см, чтоб рама в зимнее время года не промерзла;
  • установить по контуру створок щеточный уплотнитель;
  • вставить створку в верхнюю направляющую, а затем роликами в нижнюю;
  • завести под монтажные петли стальной козырек, покрытый декоративно-защитным покрытием из полимера;
  • соединить козырек с балконной плитой с помощью саморезов;
  • начертить на полимеризованной стальной полосе отлив. Вырезать его кровельными ножницами;
  • установить отлив снаружи рамы;
  • заделать стыки отлива и козырька атмосфероустойчивым силиконовым герметиком;
  • заполнить углы между профилем рамы, плитами балкона, стенами и парапетом монтажной пеной;
  • смонтировать застекление глухих створок. Для этого установить прижимные планки для плотного стыка рамы со стеклами.

Установка раздвижной рамы из алюминия на балкон является наиболее приемлемым и экономным вариантом остекления балкона. Подробная инструкция поможет выполнить ее монтаж самостоятельно без особых хлопот.

Окна-купе на балконе и лоджии экономят место

Преимущества и недостатки

Видимым преимуществом алюминиевого навесного фасада является его эстетический вид

Это немаловажное достоинство, так как дом встречают по фасаду, как и его хозяина по одежке. Благодаря потрясающим свойствам алюминия фасадные системы из этого металла не подвергаются коррозии

А отменные характеристики металла в сочетании с новейшими технологиями и разработками наделяют алюминиевые конструкции стойкостью к перепадам температур, к разрушительным воздействиям внешней среды и атмосферных явлений, к механическим повреждениям. Способ облицовки здания алюминиевыми фасадными конструкциями является долговечным и может иметь разные размеры. Алюминиевые фасадные системы устроены так, что позволяют комбинировать несколько разных материалов в одной фасадной раме. На рынке представлен широкий выбор фасадных материалов и алюминиевых составляющих любых конфигураций и оттенков.

Помимо положительных качеств, у алюминиевых систем есть и недостатки. Видимым является высокая стоимость как самого металла, так и исходного продукта. Такой недостаток, как потеря естественного цвета и блеска со временем, можно еще исправить защитным покрытием, но стоимость не изменить никак. Однако если сам металл является устойчивым к механическим повреждениям, то его покрытие – нет.

Обязательным этапом установки является утепление здания термоизолирующим материалом

Разработка документации стадии КМ

Разработка проекта стадии КМ (Конструкции металлические) осуществляется в соответствии с ТЗ и на основании исходных данных и фактических габаритов проемов для установки светопрозрачных конструкций.
В состав проекта КМ входят:
– чертежи монтажных схем;
– чертежи узлов крепления и примыкания;
– спецификация стеклопакетов (заполнения);
– спецификация используемых дополнительных материалов и комплектующих;
– информация об используемой алюминиевой системе и стеклопакетах;
– перечень нормативных документов, использованных в процессе проектирования.
Чертежи с монтажными схемами могут различаться в зависимости от вида светопрозрачных конструкций. Для окон и дверей указывается расположение конструкции на здании с привязкой к осям здания, указанием марки (конструкция доставляется на строительную площадку в собранном виде), для витражей, собираемых на строительном участке, на монтажной схеме указываются марки алюминиевых деталей, стеклопакетов, и крепежных узлов.
На чертежах узлов крепления и примыкания показываются все элементы, входящие в данный узел с указанием всех узла.
В спецификации заполнения указываются вид, габаритные размеры, и маркировка стеклопакетов или иного заполнения. Для стеклопакетов непрямоугольных размеров и иных нестандартных исполнений выполняются рабочие чертежи.
В спецификации используемых дополнительных материалов и комплектующих указываются материалы не входящие в указанную алюминиевую систему и используемые компанией переработчиком, для монтажа конструкций перечисленных в проекте КМ. В спецификации указывается вид (название) материала, название нормативного документа для данного материала, требуемое количество материала, для конструкций, перечисленных в проекте КМ.
В процессе разработки проекта КМ учитываются все особенности примыкающих конструкций и деталей, а так же несущих конструкций, к которым крепятся светопрозрачные конструкции.
Проект стадии КМ может быть выполнен, как с помощью специального графического программного обеспечения, так и без него.
Оформляется проект в соответствии с требованиями ЕСКД. Особых требований к оформлению проекта на светопрозрачные конструкции нет.

Виды витражного заполнения

Появление на специализированном рынке множества коммерческих предложений продиктовано постоянно увеличивающимся спросом. Основным критерием выбора алюминиевого витража является тип системы профилей и производителя. Но есть и другие показатели, характеризующие свойства фасадной отделки:

  • способы отделки и декора;
  • вариант светопрозрачного заполнения каркасных проемов;
  • области использование определенной профильной системы;
  • характеристики теплоизоляционных свойств;
  • сложность установки в конструкцию;
  • возможность изготавливать нетипичные геометрические формы.

Многообразие требует анализа рыночных предложений для выбора привлекательного баланса, с точки зрения показателей эксплуатации, качества, технических характеристик и цены.

Светопрозрачная кровля, составные элементы

Под светопрозрачной кровлей понимается тонкостенная оболочка остекления при отсутствии массивных несущих элементов здания (стен, перекрытий, колонн), на которые может быть перераспределена ветровая и снеговая нагрузки. К конструкциям светопрозрачной кровли можно отнести наклонные витражи, купола, галереи, зенитные фонари – см. рис. 1.

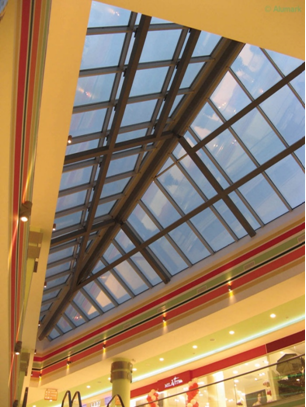

Рис. 1. Зенитный фонарь арочного типа

В зависимости от архитектуры здания, условий эксплуатации и функционального назначения конструкции кровли различают по пространственной конфигурации (пирамиды, купола, галереи), по геометрии в плане (прямолинейные, сегментные, радиусные), по несущей способности (самонесущие и по несущему стальному каркасу).

Светопрозрачная кровля состоит из следующих элементов:

  • несущего алюминиевого каркаса (стропилы, прогоны и др.);
  • заполнения (стекло, стеклопакеты, сэндвич-панели);
  • элементов открывания (люки, мансардные окна);
  • примыканий по парапету (отливы, нащельники).

Общая характеристика

Современный рынок каркасных тепличных сооружений в изобилии предлагает огородникам и дачникам конструкции, выполненные на основе каркаса из оцинкованной или окрашенной стали и профиля, а также изготовленные с применением алюминиевого профиля или трубы. Алюминиевый профиль для современных теплиц обладает хорошими качественными характеристиками.

Качественный парник должен характеризоваться не только максимальной функциональностью, но и иметь вполне современный и эстетичный внешний вид.

Кроме того, теплицы с каркасом из алюминия имеют особенности установки конструкции и эксплуатационные характеристики. Большинство алюминиевых каркасов на основе трубы легко собираются своими руками.

Алюминиевый дачный парник может иметь несколько форм каркаса:

  • с обустройством односкатной крыши, которая отличается лёгкостью монтажа своими руками и недостаточной степенью освещённости;
  • с обустройством двускатной крыши, для которой характерна практичность и универсальность, а также возможность использовать максимально лёгкие трубы;
  • арочный тип алюминиевой теплицы, имеющий повышенную стойкость к снеговым нагрузкам и хорошую степень освещённости;
  • многогранные алюминиевые теплицы из труб, очень востребованные у цветоводов;
  • теплицы из алюминия класса люкс;
  • алюминиевые теплицы с купольной крышей.

Самыми востребованными алюминиевыми конструкциями являются арочные и двускатные теплицы

Помимо этих форм существуют и другие, но менее распространённые варианты. Самыми востребованными алюминиевыми конструкциями являются арочные и двускатные, высота которых зависит от вида выращиваемых овощных, ягодных или цветочных культур. Форма алюминиевой теплицы оказывает влияние на внешний вид и эстетичность всего приусадебного участка, что должно учитываться при монтаже своими руками.

Демонтаж старой конструкции

Процедура включает в себя удаление старого окна и подоконника. Рассмотрим процедуры подробнее.

Удаление старого окна

Электролобзиком распилите несколько частей рамы — в будущем это поможет при демонтаже

Затем осторожно подденьте раму фомкой и извлекайте основу окна по частям

Совет! Лучше начинать с нижней части окна, т.к. она легче всего будет поддаваться вытаскиванию.

Снятие подоконника

Для удаления подоконника воспользуйтесь молотком и, если есть, зубилом. Во время демонтажа поддерживайте его, чтобы он внезапно не отвалился.

Существует один универсальный способ удаления: распилите подоконник посередине с помощью лобзика или пилы, а затем выломайте с помощью фомки. Также можно использовать перфоратор.

Как вариант, можно просто выломать его руками. Но это потребует физической подготовки.

Теперь, когда старое окно полностью демонтировано, можно приступить к монтажу нового. Начнется все с установки основы окна.

После удаления не забудьте очистить место: удалить строительный мусор, бетон, осколки стекла и другие предметы.

Виды светопрозрачных конструкций

Все специальные стеклянные сооружения можно разделить на следующие подтипы:

  • кассетные;
  • секционные;
  • модульные;
  • смешанные;
  • стоечно-ригельные.

Структура стеклянного фасада и крепления

В зависимости от экстерьера и способа крепления стеклянных панелей фасадные системы могут быть:

  • структурными;
  • полуструктурными;
  • спайдерными (безрамное остекление);
  • с наружными крепежными планками.

Также в зависимости от предназначения конструкций их можно условно разделить на наружные и внутренние.

К наружным можно отнести фасадные сооружения. Светопрозрачные фасады отделяют внутренние помещения от улицы и должны обеспечивать хорошую шумо-, тепло и влагоизоляцию. В качестве составных деталей таких фасадов применяются стеклопакеты и металлические профили. Также к наружным конструкциям можно условно отнести витрины, оранжереи, входные группы, зимние сады, окна и двери.

Самостоятельный монтаж оконного блока все «за» и «против»

Для тех, кто хотя бы однажды видел процесс монтажа окна из металлопластика, сделать все операции своими руками не представляет большого труда. Технология монтажа показана в обучающем видео, которое можно найти в сети.  Но, в отличие от видеороликов, на практике монтаж получается несколько иначе. Дело в том, что необходимо не только учитывать последовательность операций, но и знать особенности работы с алюминиевым профилем.

Алюминиевый профиль в отличие от металлопластиковых конструкций требует аккуратности и внимательности при работе. В отличие от пластика алюминий более жесткий материал, поэтому, монтаж должен выполняться в строгом соблюдении с техническими условиями. Фиксация профиля осуществляется на анкерах так, чтобы исключалась деформация профиля.

Делая монтаж своими руками, разметка и сверление отверстий выполняется в точках, указанных производителем. Отступление от рекомендаций обычно приводит к тому, что сверло упирается в ребро жесткости, отклоняется и отверстие получается неровным.

Кроме этого, нужно помнить, что алюминий капризный металл. Он вступает в реакцию с другими металлами, поэтому для крепления не стоит использовать пластины из черного металла, даже если рама окрашена порошковой краской.

Чтобы выполнить все работы своими руками потребуется:

  • лазерный нивелир;
  • набор стамесок чтобы распакетить окно;
  • ударная дрель и перфоратор для сверления отверстий и удаления старой рамы;
  • пистолет для монтажной пены.

Виды конструкций

Алюминиевые окна обладают долговременным эксплуатационным сроком благодаря конструктивным особенностям, присущим только им.

Конструктивные особенности окон из алюминия обеспечивают долгий срок эксплуатации

Конфигурация окон может быть:

  • откидной – створка работает исключительно на проветривание. Такой тип открывания применяют в помещениях с дефицитом свободного пространства;
  • поворотной – это традиционный распашной тип открывания створки;
  • поворотно-откидной – комбинация открывания створки на проветривание и распашным методом. Такой тип открывания распространен при остеклении проемов жилых помещений;
  • глухой – это сплошное остекление проема без возможности открывания за неимением створки. Такой тип остекления можно часто встретить в общественных помещениях и офисах. В жилых домах таким образом остекляют некоторые проемы, если их в одной комнате располагается больше двух – это характерно для домов старой постройки;
  • многостворчатой – при данном типе открывания применяется несколько створок в оконном проеме больших размеров, когда каждая створка имеет собственный тип открывания;
  • раздвижной – открывание створки в формате «купе» распространено для узких помещений, где каждый квадратный метр на счету – на лоджиях и балконах.

Конфигурация оконной системы выбирается исходя из назначения помещения

В зависимости от степени теплоизоляции происходит деление окон из алюминиевого профиля на «холодный» и «теплый» тип.

«Теплый» оконный профиль имеет в своей конструкции термоизолирующую вставку. Это влияет на ширину профиля, которая больше, чем у «холодного».

Теплый профиль включает в себя теплоизоляционный слой

«Холодные» оконные профили в жилых помещениях не применяют. Их можно встретить в качестве перегородок или дверей в офисах и других нежилых помещениях.

Временные затраты на проектирование светопрозрачных конструкций

Единых норм и правил учета временных затрат на проектирование светопрозрачных конструкций нет.
Время необходимое для проектирования светопрозрачных конструкций определяется индивидуально, с участием главного конструктора ответственного за этот проект со стороны компании переработчика. Учитывается количество конструкций, уровень сложности отдельных конструкций и объекта в целом, количество конструкторов участвующих в разработке, глубина проработки проекта, качество и полнота исходной информации, и другие факторы.
Очень часто в процессе проектирования выясняется, что исходная информация не полная или в процессе проектирования и согласования отдельных вопросов с архитекторами или смежными организациями в основной проект на здание вносятся изменения, что приводит к увеличению сроков выпуска проектов КМ и КМД.

Особенности эксплуатации

Поверхность остекления светпрозрачной кровли должна очищаться от загрязнения в зависимости от назначения помещения и условий работы не реже одного-двух раз в год.

Алюминиевую часть конструкции допускается обрабатывать с помощью слабого мыльного раствора, либо с помощью специальных моющих средств, не содержащих растворителей.

В качестве инструмента для очистки могут использоваться аппараты высокого давления с нагревом воды, щетки, скребки с резиновыми насадками и т.д. В зимнее время снег с поверхности стеклопакетов должен удаляться деревянными скребками.

Для облегчения доступа к плоскости остекления устанавливают специальные конструкции облуживания снаружи и изнутри – см. рис. 8.

Рис. 8. 1-конструкция кровли, 2 – парапет, 3 – арочный портал обслуживания, 4 – опорная каретка портала, 5 – горизонтальный портал обслуживания, 6 – узел крепления, 7 – тура для обслуживания.

Данные конструкции также необходимы для регулярных осмотров покрытия и поддержания его эксплуатационных характеристик в течение всего срока службы.

Из каких элементов состоят светопрозрачные конструкции

  1. Профиль. Изготавливается методом экструзии, имеет различные показатели по толщине, длине и ширине. Применяется как основной или дополнительный несущий элемент.
  2. Сплошной профиль. Наиболее простой элемент, применяется только в качестве декора, не имеет закрытых полостей. Может иметь различную геометрию и толщину, лицевая часть покрыта порошковыми красками.
  3. Полный профиль. Отличается повышенными физическими характеристиками несущей способности. В разрезе имеет замкнутые полости, за счет которых значительно понижается теплопроводность. От количества полостей зависит качество профилей.
  4. Комбинированный профиль. Самый сложный элемент металлических алюминиевых конструкций, отдельные детали соединяются термовставками, уменьшающими тепловые потери.
  5. Импост. Вертикальная или горизонтальная опора оконных створок. Может быть усиленным или обыкновенным.
  6. Створка. Открывающаяся часть окна, толщина зависит от количества стекол в стеклопакете.
  7. Камера профиля. Замкнутое пространство внутри профиля, служащее теплоизолятором.
  8. Кронштейн. Несущий элемент, фиксируется к стене, удерживает весь вес алюминиевой конструкции.
  9. Резиновые уплотнители. Имеют различный вид, высоту и длину, вставляются в пазы профилей. Используются для герметизации мест прилегания.
  10. Термовставка. Трубчатый эластичный элемент, применяется для исключения появления мостиков холода. Вставляется в посадочное место на профиле.
  11. Прижимная планка. Декоративная составная часть, фиксируется к лицевой части профилей защелками или саморезами.
  12. Сухарь. С его помощью соединяются вертикальные и горизонтальные части конструкций.
  13. Спейсер. Применяется для контроля ширины стеклопакетов.
  14. Опорная подкладка. На нее опирается стеклопакет.
  15. Крепежные пятки. Металлические пластины с отверстиями, с помощью которых конструкция крепится к поверхностям анкерами.
  16. Штапик. Декоративная пластиковая защелка, используется в окнах и дверках.

Некоторые производители комплектуют свою продукцию дополнительными доборными частями, наименование и назначение указывается в инструкции.

Стоечно-ригельный фасад, схема

Особенности алюминиевого остекления фасадов

Алюминиевые системы крепления навесного вентилируемого фасада

Лаконичный дизайн

Алюминий благодаря своим природным свойствам долгое время сохраняет эстетичный внешний вид.

Профиль из алюминия производители окрашивают во всевозможные цвета тремя методами:

  • Анодированный способ. В основном это золотой, темно-коричневый или натуральный цвет. Слой оксида на поверхности металла полностью исключает попадание воздуха, обеспечивая при этом надежную защиту от коррозии.
  • Порошковая окраска. Этот метод заключается в том, что окрашенное покрытие высыхает в условиях высоких температур. Благодаря этой технологии профиль, окрашенный таким методом, по сравнению с анодированным более устойчив к механическим повреждениям и коррозии.
  • Ламинирование профиля однотонными и декоративными пленками. Этот метод является очень выгодным дизайнерским ходом. Пленки для ламинирования обладают теми же свойствами, что и для ПВХ-профилей. Таким способом окрашивают не только окно, но и двери. Благодаря этому имеется возможность поставки окон и дверей в одном цветовом решении, что означает соблюдение гармонии между интерьером и экстерьером дома.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
