Зенитный фонарь- что это за конструкция

Сферы использования и преимущества

Наиболее часто используются в торговых, офисных и спортивных центрах, а также в престижных жилых объектах премиум класса. Технически их эксплуатация этим не ограничивается — они легко могут устанавливаться, к примеру, на кровле общественных или промышленных строений.

Практичность конструкций

Сооружения, в которых используются конструкции таких фонарей, отличаются сочетанием изящности и практичности. Этим объясняется их растущая в настоящее время популярность. Приток естественного освещения с их использованием увеличивается, а счета за электричество уменьшаются.

Кроме того, зенитные осветители не занимают внутреннее пространство, а напротив, делают его визуально просторнее. Также этот привлекательный элемент дизайна позволяет повысить вентиляцию. Для человеческого глаза естественный свет, пропускаемый такими конструкциями, благоприятнее электроосвещения.

Повышенная пожаробезопасности

Другим достоинством зенитных осветительных конструкций является их направленный на безопасность функционал. Их современные модели зачастую оборудованы специальными клапанами, предназначенными для удаления дыма.

По статистике, при пожарах многие люди становятся жертвами именно дыма, а не огня: продукты горения различных облицовочных материалов и деталей интерьера представляют серьёзную угрозу для здоровья. Но дымовыводящие клапаны продвинутых зенитных осветителей способны минимизировать вред при задымлении от возгорания. Это повод задуматься над их установкой для тех, кто заботится о пожарной безопасности.

За счёт своей конструкции, в условиях пожара система зенитного фонаря представляет следующие преимущества:

  • в зависимости от наличия клапанов для вывода дыма наружу — уменьшаются риски удушья от дыма;
  • лучшая видимость на месте пожара в условиях возгорания ночью, при выключенных или неисправных электроприборах, что послужит быстрой эвакуации;
  • при открытости конструкции — внутри помещения удастся понизить температуру от пламени, что способно снизить скорость распространения огня и минимизировать урон зданию.

Современные дымовыводящие системы этих фонарей могут срабатывать автоматически — это обеспечивается путём их приёма от датчиков задымлённости и температуры сигнальной информации. В некоторых из них есть функции дополнительной вентиляции, что усилит эффект выветривания дыма.

Типы фонарей по конфигурации и назначению ↑

По типу зенитные фонари подразделяют на точечные и ленточные. Отдельно стоит выделить купольные конструкции, которые тоже причисляют к точечным.

Доступное точечное освещение ↑

Небольшие световые проемы может позволить себе практически каждый владелец частного дома. Такое остекление подойдет для спальни, кухни, ванной комнаты, зимнего сада, мансарды. Формы могут быть самыми разными: квадрат, круг, прямоугольник, купол, пирамида.

Неудивительно, что нестандартный выбор в первую очередь делает тот, кто хочет сэкономить на электроэнергии для освещения помещения. Кроме того, естественный дневной свет не вредит зрению в отличие от искусственных источников, к тому же, визуально создаётся эффект открытого неба – в помещении будет отражаться состояние погоды – солнечной или пасмурной.

Производители оконных конструкций выпускают готовые кровельные окна – стеклопакеты с контуром уплотнения, защитой от влаги и мостиков холода. Проще всего монтировать стеклопакет на стадии строительства дома.

Классический купол или прозрачная крыша ↑

При изготовлении зенитных фонарей не существует стандартов, что открывает широкие возможности для дизайна и практической стороны вопроса. Купольная застекленная конструкция выглядит, как многогранная или округленная надстройка из стекла, полиэфира, акрила или поликарбоната, которая увенчивает крышу здания.

Ленточные конструкции зенитных фонарей ↑

Ленточные зенитные фонари, как на фото ниже, практически не используются для частного домостроения, так как рассчитаны на большие длинные помещения. Такие конструкции чаще всего можно встретить в производственных цехах, ангарах или складах, то есть там, где обычные окна попросту неэффективны из-за слишком большого внутреннего пространства.

Преимущество прозрачной стеклянной ленты на крыше здания перед обычными, пусть даже большими боковыми окнами, очевидно – солнечный свет проникает сверху вне зависимости от времени дня – его не закрывает противоположная часть постройки. Если солнечные лучи, точнее, ультрафиолетовое излучение нежелательно, то можно установить защиту от УФ в виде панелей со специальной плёнкой.

Эффект ощущается также и в проветривании – наверху устанавливают люки по принципу форточек, которые всегда можно открыть в нужное время вручную или автоматически. По законам физики тёплый воздух устремляется вверх и уносит с собой все запахи в атмосферу через открытые проходы. При необходимости там дополнительно устанавливают вытяжные вентиляторы.

Многолетние наблюдения, подтверждённые научными исследованиями, показали, что на предприятиях, где в цехах превалирует естественное освещение, повышается производительность труда, и сотрудники не так часто берут больничный лист.

Учитывая этот фактор плюс снижение затрат на электроэнергию для осветительных приборов, такое решение очень выгодно для работодателя.

Светопропускающая способность конструкций с зенитным фонарем

Реальная светопропускающая способность фонаря зависит, как от используемого прозрачного заполнения, так и места объекта размещения объекта на территории конкретной группы по ресурсам светового климата (СП 23-102-2003), степени и высотности застройки в районе, расположения светопрозрачного заполнения конструкции по сторонам света, по углу наклона к горизонтали, степени запыленности региона и регулярности обслуживания фонаря.

При выборе светопрозрачного заполнения к зенитному фонарю отдают предпочтение материалу с большим коэффициентом светопропускания, но с учетом его приведенного сопротивления теплопередаче (Rо) и пожарных характеристик. Так, подушки из двух мембран ЭТФЭ имеют коэффициент светопропускания 0.9, но Ro всего 0.51 м2·°C/Вт и относятся к горючим материалам групп Г3 и Г4. У сотового поликарбоната толщиной 25 мм теплозащитные свойства лучше (Ro до 0.63 м2·°C/Вт), однако он тоже горючий (группы Г2 или Г3 у разных производителей) и имеет коэффициент светопропускания не более 0.4. В то же время стеклопакеты изготавливают из негорючих материалов с Rо на уровне норм московского региона и коэффициентом светопропускания от 0.75 до 0.85 (в зависимости от числа камер, наличия/отсутствия покрытий на стеклах, заполнения камер).

Виды зенитных фонарей

Классифицировать фонари можно по целому ряду признаков.

Возможность распахивания створки

По данному признаку фонари делятся на:

  • Глухие. Открывать такой фонарь нельзя, так что он может выполнять только одну функцию — служить источником естественного освещения.
  • Открывающиеся. Как ясно из названия, створку можно открыть, обеспечив тем самым проветривание или дымоудаление.

Открывающийся зенитный фонарь обеспечивает выход на кровлю

Створка может открываться:

  • вручную: при помощи подсоединённой к ней длинной штанги;
  • при помощи электро- или пневмопривода.

Современные фонари с приводом комплектуются датчиками, благодаря которым проём автоматически закрывается при появлении осадков и открывается при обнаружении в помещении дыма или высокой температуры.

Существуют автоматически открывающиеся фонари с аккумуляторами — они не зависят от работоспособности электросети.

Форма в плане может быть:

  • круглой;
  • прямоугольной;
  • многоугольной.

Материал светопропускающего элемента

Используются различные виды стекла (обычное, триплекс и др.) и прозрачные полимеры — органическое стекло, поликарбонат, светопропускающая разновидность ПВХ, полиэфир и пр.

О преимуществах и недостатках наиболее часто применяемых материалов поговорим в разделе о проектировании.

Форма светопропускающего элемента

Применяются такие варианты:

  • плоский элемент;
  • двускатный;
  • в виде пирамиды;
  • криволинейный: в виде арки или купола.

Криволинейные элементы изготавливают преимущественно из полимеров. При этом пластик превращается в предварительно напряжённую конструкцию, в силу чего становится намного более прочным.

Пирамидальная конструкция при большом угле наклона граней менее подвержена ударам градин.

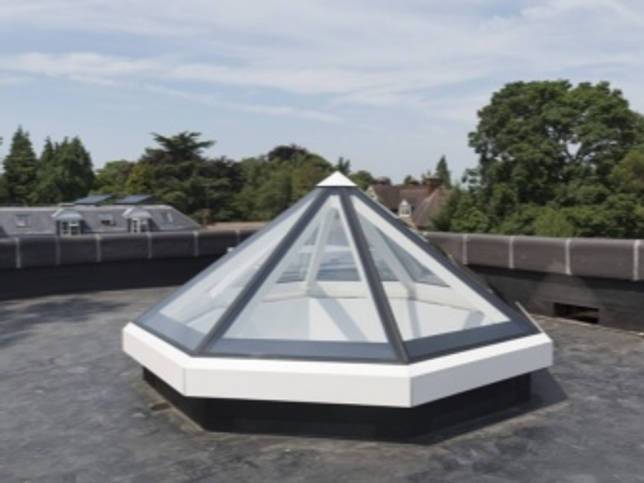

Пирамидальный зенитный фонарь хорошо переносит град и снегопады

Огнестойкость

Зенитные фонари, светопропускающие элементы которых изготовлены из оргстекла, стеклопластика и прочих полимерных материалов, можно применять:

  • в зданиях I и II степеней огнестойкости;
  • в помещениях категорий Г и Д, если используемые материалы покрытия относятся к группам НГ, Г1, Г2.

Для изготовления огнестойких (противопожарных) фонарей используется пожаростойкое стекло. При выборе такого изделия необходимо руководствоваться нормируемым пределом огнестойкости крыши. Устанавливаются огнестойкие зенитные фонари на торговых центрах, бассейнах, спортзалах, производственных цехах.

Предел огнестойкости нормируется по потере:

  • несущей способности R;
  • целостности E;
  • теплоизолирующей способности I.

Конструктивное исполнение

Фонари бывают:

  • Точечными. По размерам напоминают обычное окно, предназначены для освещения небольшой зоны.
  • Ленточными. Имеют большую протяжённость и устанавливаются вдоль почти всей крыши. Применяются в больших постройках, таких как ангары, складские помещения, цеха промышленных предприятий, торговые павильоны. Зенитные фонари ленточного типа используются для освещения больших производственных площадей

Материал рамы и контура опирания

Эти элементы могут изготавливаться:

  • из стальных профилей;
  • из алюминиевых профилей — более предпочтительный вариант, так как алюминий обладает коррозионной устойчивостью и очень мало весит;
  • деревянные бруски (применяются в очень редких случаях).

Наличие светопроводящей шахты

Фонари с такими шахтами устанавливаются в помещения с подшивными (подвесными) потолками. Шахта — это короб с зеркальным покрытием изнутри, который проводится сквозь потолок.

Видео: зенитный фонарь из стеклопакетов

Это интересно: Современные системы дымоудаления – роскошь или необходимость?

Зенитные фонари «под ключ»: проектирование, производство и монтаж

Заявка на консультацию

Бесплатная консультация по проекту

  • Разнообразие форм и материалов зенитных фонарей
  • Услуги полного цикла: от производства до монтажа
  • Внедрение автоматизированных систем открывания
  • 5-летняя гарантия и сервисное обслуживание

Зенитные фонари: изящно, оригинально, профессионально

Зенитные фонари — это выступающие над поверхностью кровли архитектурные элементы со светопрозрачным заполнением, основная функция которых — обеспечивать проникновение дневного света в помещение. Конструкция состоит из алюминиевого самонесущего каркаса и купола из стекла, поликарбоната или акрила.

Достоинства зенитных фонарей:

  • экономичный и высокоэффективный источник естественного света,
  • выразительный архитектурный и интерьерный элемент. Зенитные фонари могут быть пирамидальные, двухскатные, арочные и т.д.
  • визуальное расширение внутреннего пространства,
  • надежная защита от УФ-излучения и атмосферных осадков,
  • естественная вентиляция помещения и эффективное дымоудаление.

Специфика установки зенитных фонарей

Зенитные фонари можно монтировать на плоских, одно- и двускатных крышах. Не играет никакой роли и материал, из которого выполнена кровля. Например, зенитные фонари часто устанавливают на металлических крышах, включая кровли из металлопрофиля. Используют их и на кровлях из полимерных мембран, либо с битумным покрытием.

Процесс монтажа предусматривает ряд работ, которым следует уделять повышенное внимание. К ним относят утепление сопряжений между опорной поверхностью конструкции и зенитным фонарем: для этого применяют специальные полосы уплотнительной прокладки

Любая неточность в предварительных расчетах или некачественно выполненная работа могут привести к значительной утечке тепла, появлению сквозняков и другим проблемам в процессе эксплуатации.

Зенитные фонари предназначены для круглогодичного использования, поэтому конструкцию располагают примерно на 30–40 см выше уровня кровли. Это предупредит занесение фонаря снегом в зимний период, обеспечив тем самым хорошее освещение, вентиляцию и дымоудаление даже в сильные снегопады.

Проектирование и монтаж зенитных фонарей компанией «Высота»

Мы тщательно и ответственно изучаем особенности здания, проводим расчеты, выбираем оптимальный тип несущего каркаса, его архитектурно-конструктивную форму, материал заполнения, при необходимости разрабатываем проект и выполняем монтаж зенитных фонарей. Наши клиенты получают красивую, надежную, удобную в эксплуатации и долговечную конструкцию.

Как мы работаем

Получаем заявку и согласовываем сроки

Выезжаем на объект и изучаем особенности здания

Подбираем оптимальную со всех точек зрения конструкцию

Составляем смету и заключаем договор

Подготавливаем проектно-техническую документацию

Изготавливаем и монтируем зенитные фонари

Обеспечиваем комплексное сервисное обслуживание

Расчёт стоимости заказа

Бесплатный выезд специалиста на объект

Согласен с условиями обработки персональных данных

Гарантии надёжности ООО «Высота»

Наличие допусков СРО Разрешения на все виды строительных работ.

Нам доверяют банки Банковские гарантии при строительстве.

Наличие особых допусков Лицензии от ФСБ, МЧС, Минкультуры, Ростехнадзора.

Нам доверяет государство Постоянные клиенты в лице гос. организаций (Дом Правительства МО, Министерство обороны РФ, Царицино, Музей А.С. Пушкина и др.).

Работы любой сложности! Работаем на технически сложных и особо опасных объектах.

Все риски застрахованы Страхование строительных рисков до 50.000.000 рублей.

Теги: #Установка зенитных фонарей

Особенности конструкции

В общем случае зенитные фонари включают в себя следующие элементы конструкции:

  1. основание;
  2. несущую раму;
  3. светопропускающее заполнение;
  4. механизм открывания в случае необходимости.

Каждый из них имеет свои особенности. Так, рама для возможности установки в проем крыши комплектуется специальной наружной окантовкой. Для ее изготовления используется пластиковый или алюминиевый профиль. При этом алюминий отличается хорошей прочностью и малым удельным весом, поэтому световой фонарь из этого материала — более частое явление.

Светопропускающее заполнение может изготавливаться из нескольких материалов:

  • Силикатное стекло — отличается химической инертностью и устойчивостью к абразивным воздействиям. Из недостатков следует отметить, что стеклянный зенитный фонарь имеет большой вес, он достаточно хрупкий и редко имеет сложную криволинейную конструкцию.
  • Обычный поликарбонат — прочнее силикатного стекла в 250 раз, не поддается воздействию огня, но такие световые фонари чувствительны к воздействию ультрафиолетового излучения.
  • Ячеистый поликарбонат — характеризуется низким показателем сопротивления теплопередаче.
  • Акрил — зенитные фонари промышленных зданий из этого материала надежно выполняют свои функции и при этом абсолютно нечувствительны к ультрафиолетовому излучению.
  • Полиэфирные плиты — спокойно переносят контакты с химически активными веществами и устойчивы к механическим воздействиям, но имеют неоднородный цвет и невысокую прозрачность. С их применением оптимально создавать зенитные фонари для дымоудаления.

Еще одно конструктивное отличие изделий — способность открываться. Глухие световые фонари используются только для освещения. Открываемые позволяют дополнительно обеспечить вентиляцию помещений. При этом может использоваться электрический, пневматический или ручной способ открытия. Такие конструктивные особенности чаще реализуются в зенитных фонарях промышленных зданий.

Правила монтажа и установки

Монтаж зенитных фонарей ведется строительно-монтажными организациями, обладающими соответствующими лицензионными разрешительными документами, т.к. это не только ответственный этап по установке изделий, устройств, отвечающих за освещение, вентиляцию, удаление дыма в случае возникновения очага возгорания в здании; но и связанный с опасностью вид работ на высоте, на наклонных скатных поверхностях крыш, кровель, покрытий зданий промышленных предприятий, общественных сооружений.

Установка зенитных фонарей массового применения для типовых проектов возведения зданий, сооружений, как правило, ведется унифицированными конструкциями, чье использование согласовано Госстроем России; или изделиями, разработанными, производимыми отечественными, зарубежными компаниями на основании утвержденных технических условий, сертификационных испытаний.

Все это в полной мере относится к ленточным, точечным видам зенитных фонарей удаления дыма, имеющих правильную геометрическую форму, определенный ряд типовых размеров; период установки, опыт эксплуатации которых насчитывает десятилетия.

Гораздо сложнее обстоит дело с установкой современных купольных фонарей, имеющих как довольно простую сферическую, пирамидальную форму, так и нестандартные очертания купола, например, выпуклого многогранника, что требует соответствующей квалификации, достаточного опыта работы по монтажу таких сложных хрупких конструкций; чтобы они не только эстетично смотрелись изнутри здания, пропуская в него свет, но и выполняли функции естественного проветривания, удаления дыма при возникновении очага пожара.

Поэтому для монтажа светопрозрачных куполов зенитных фонарей для удаления дыма из закаленного, армированного стекла или полимерных листовых материалов необходимо привлекать специализированные предприятия, обладающих опытом проведения таких работ.

Проектирование зенитного фонаря

Начинается оно с расчета расположения в зависимости от его функциональной нагрузки

Подробно изучается покрытие здания, особое внимание уделяется местам примыкания к крыше

Прозрачная конструкция должна быть герметична. В алюминиевую систему часто вставляют вентиляционный люк и/или вытяжное устройство.

Как открывать зенитный фонарь? В крупных торговых павильонах, оранжереях, спортивных комплексах створки оборудованы электрическим приводом.

Можно заказать и ручное открывание горизонтального окна или с помощью винтового механического устройства. Некоторые промышленные и бытовые постройки имеют глухой зенитный фонарь (неоткрывающийся).

На заводе в современную конструкцию вставляются ГОСТовские стеклопакеты с внешними закаленными стеклами и внутренними из триплекса. Внутри алюминиевых профилей нередко планируется электропроводка для монтажа подогрева.

Существует множество видов светопрозрачных и матовых куполов:

  • Точечные фонари;
  • Ленточные структуры с малым количеством световых проемов, хорошим коэффициентом теплоотдачи;
  • Двухскатные по складу кровли, П-образные строения;
  • В виде полукруглых, треугольных арок неограниченной длины. Они занимают меньшую площадь, а световой эффект хороший;
  • Плоские крыши из поликарбоната или стекла, устойчивые от пожара;
  • Предполагаются разные габариты и нестандартные формы, начиная от маленьких стильных «бабочек» на крышах частных строений и заканчивая стеклянными покрытиями огромных площадей. Прозрачными куполами объединяют несколько строений, включая маленькие дворики между ними.

У производителя имеются все инновационные технологии для разработки собственного уникального производства зенитных фонарей, пригодных для российских морозов и снеговых нагрузок.

Продукция и услуги Фабрики Окон

Пластиковые окна

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Алюминиевые окна

Прочные и современные алюминиевые окна надежны, безопасны и долговечны в эксплуатации. Прекрасная альтернатива пластику и дереву по доступной цене.

Панорамное остекление

Презентабельность и большие размеры – основное отличие панорамных окон. Превосходный вариант для оформления террасы, бассейна, эркера, крыши, зимнего сада.

Витражи

Разнообразят декор окна или двери. Для декорирования доступны сотни цветовых решений. Создание индивидуальных рисунков разной сложности.

Окна-порталы

Новый взгляд на открытие окон. Створка просто убирается в сторону, экономя свободную площадь в помещении. Отличное решение для создания панорамного вида из окна.

Особенности конструкции

Заявить, что зенитные фонари – абсолютное новшество, нельзя. Даже в советские годы на огромных торговых центрах появлялись подобные конструкции. Вспомнить следует и западный пример: Капитолий Вашингтона – яркое и доступное каждому представление о традиционности подобного решения. Хотя на каждом шагу фонари, безусловно, не встретишь.

Характеристика зенитных фонарей:

  • естественный и гарантированный световой поток, направленный на помещение весь световой день;

  • замена окон там, где по разным причинам сами окна исключены;

  • природный воздухообмен без устройства вытяжных систем;

  • дымоудаление при пожаре – момент безопасности;

  • декоративное освещение, если используется цветной поликарбонат или витражная пленка.

Большой плюс зенитных фонарей – экономия электроэнергии. На освещение и вентиляцию пришлось бы потратить больше денег, если бы не установка таких фонарей. Мир стремится выйти из эры потребления, поддерживает естественность, безопасное использование природных ресурсов как замена их же применения, но уже с уроном для природы. Зенитные фонари – яркий образец того, как экономить на электричестве и установке модной, дорогой и не особенно сложной с точки зрения техники системы освещения.

В конструктивной основе зенитных объектов находятся легкие профили из алюминия и светопрозрачные панели. Проекты создаются по эксклюзивным чертежам, появляются геометрические формы, не самые привычные углы наклона.

Зенитные фонари – это нестандартная архитектурная конструкция. Солнечного света, проходящего через нее, достаточно, чтобы осветить десятки квадратных метров. Ленточные виды и вовсе позволяют днем отказаться от любой дополнительной подсветки.

Если речь идет не о жилом доме, а, например, о торговом комплексе, все больше владельцев рассматривает установку фонарей как хорошую систему безопасности. В случае с противопожарными моделями конструкция имеет металлические профили, определенным образом армированные, и огнестойкие стеклопакеты. Есть в таких системах и термодатчики, и вентлюки на автоматике.

Это интересно: Крышный вентилятор дымоудаления: виды, конструкция, выбор

Конструктивные особенности

Простота монтажа обеспечивается продуманной схемой конструкции. Основными ее элементами являются:

  • Фундамент. Его еще называют венцом или просто основанием. В этой роли обычно выступает профиль из нержавеющей стали, алюминия или меди. Первый вариант используется в больших конструкциях, где нагрузка оказывается не только самим покрытием, но также выпадающими осадками в виде града, дождя или снега. Чаще всего применяется экструдированный алюминий (полосы вытягиваются под давлением и высокой температурой).
  • Рама – это та основа, в которую будет вставляться следующий элемент.
  • Светопроницаемая основа. В этой роли может выступать поликарбонат, акрил, а также стеклопакеты. В последнем случае внешний слой может быть бронированным, а внутренний состоять из триплекса. Наличие воздушной прослойки в пакете уменьшает теплопроводность и хорошо сохраняет температуру в помещении. Расцветка и исполнение могут быть самыми разными – все по желанию заказчика. Конструкция может быть матовой.
  • В открывающихся зенитных фонарях дополнительным элементом служит фурнитура, а также механизмы, которые обеспечивают подвижность. Они могут приводиться в действие физической силой при помощи рукояток, быть полностью автоматическими с гидравлическими или электрическими подъемниками. В таких случаях также добавляется проводка и пульт управления.
  • Отдельным модулем может быть сопло для удаления дыма.

Зенитные фонари для дымоудаления

При установке зенитных люков на промышленном объекте кровля здания должна иметь специальные электроприводы для открытия и закрытия таких конструкций. Это создает естественную вентиляцию. Горячий воздух идет вверх и выходит через люки для дымоудаления, создавая, тем самым, приток воздуха с улицы.

В случае пожара происходит выделение угарного газа, который через зенитные фонари легко выходит на улицу. Чтобы обеспечить эффективное дымоудаление, существует ГОСТ на зенитные фонари, согласно которому они должны иметь систему автоматического открывания и датчики, передающие сигнал на открытие люков.

Такие конструкции способны решать следующие важные задачи:

  1. Повышение безопасности людей при эвакуации из горящего здания ввиду того, что в нижней части помещения не собирается дым.
  2. Защита конструкций на объекте от перегрева.
  3. Сведение к минимуму убытков после пожара.
  4. Повышение эффективности пожаротушения.
