Монтаж вентилируемых фасадов
Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье
Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.
Подготовительный этап
- Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
- Размещаем на данном участке все необходимые материалы.
- Собираем леса.
- Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
- Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
- Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.
https://youtube.com/watch?v=UHSfbmDlg1g
Монтаж каркаса
На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.
Монтаж теплоизоляции и ветрогидрозащитной мембраны
Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов
Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.
Крепеж фасадных плит
Монтаж керамогранита на фасад
Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.
Советы по монтажу вентфасада
Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:
- Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
- Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
- Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
- Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.
Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.
А может самостоятельно
Как можно понять, монтировать навесные фасады из керамогранита — процесс достаточно трудоемкий, сложный технологически, требующий от исполнителя определенных навыков и знаний.
А сколько инструментов понадобится, чтобы его осуществить? На первом этапе – нивелир, лазерный уровень и рулетка, которая в этом перечне самый доступный и дешевый инструмент, несмываемая краска (хотя сойдет и масляная). На последующих этапах – электродрель, устройство для крепления заклепок, шуруповерт, перфоратор.
Так что вопрос не в инструменте, такой набор есть у каждого нормального хозяина дома. Главное, придется по неопытности потратить значительно больше времени, чем это понадобится профессионалам, а также – помощь друга или товарища, поскольку где-то нужно поддержать тот или иной элемент конструкции и тому подобное.
Так что в вопросе: Лучше сделать Вентфасад Керамогранит самостоятельно или довериться профессионалам? — ответ напрашивается сам собой.
Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профиль для вентилируемого фасада;
- мембрана водо и ветрозащитного типа;
- облицовочный материал;
- тарельчатые дюбели;
- перфоратор;
- средство антисептического типа;
- теплоизоляционные материалы;
- кронштейн для вентилируемых фасадов;
- шуруповерт;
- дюбели анкерного типа.
Крепежи для монтажа панелей вентилируемого фасада
Необходимые инструменты
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

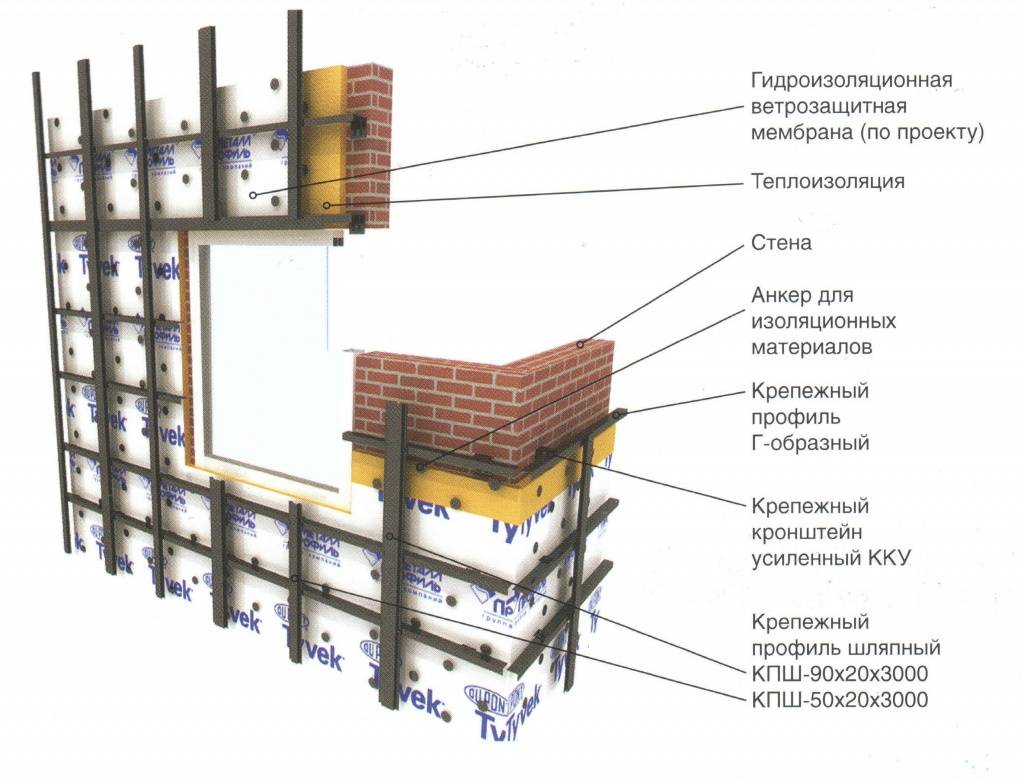

Общая схема монтажа каркаса для фасада
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:
- чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Подготовка отверстий под крепление кронштейнов
Установка кронштейнов
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размер направляющей не выше одного этажа;
- самый небольшой зазор между направляющими не более 7—9 мм;
- зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.
Каркас для вентилируемого фасада
Элементы каркаса
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.
Керамогранит

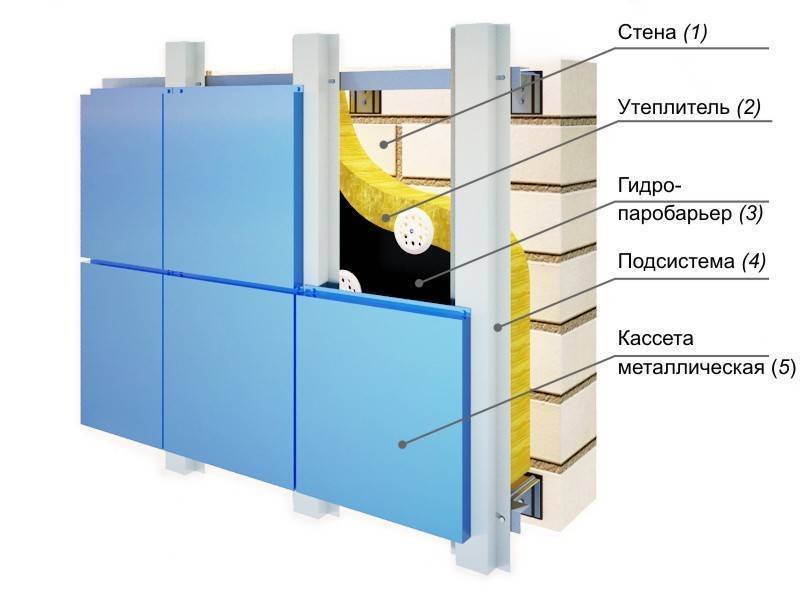

Металлические кассеты
Сайдинг
Крепление системы вентилируемых фасадов – это трудоемкий процесс
При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
Плюсы композитных кассет:
- Доступная стоимость
- Быстрый монтаж
- Простое проектирование под размер
- Поддаются перфорации
В комплектации:
- Воссоздание геометрических фигур
- Изготовление декоров
- Подшивка потолков (проёмов, откосов, козырьков)
- Рекламные конструкции и вывески
Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу “RAL”, но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.
В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.
Минусы композитного материала
- Является слабогорючим материалом
- Не однородный материал
- Требует профессиональной фрезеровки
- Средняя стоимость по отношению к другим кассетам
- Стоимость подсистемы крепления
- Требует проектирования
В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.
В заключении…
При монтаже вентфасада из керамогранита можно получать разнообразный орнамент. Традиционный способ предполагает укладку плит одного цвета и размера сплошным массивом с выделением цоколя или углов панелями иной окраски. Смещение рядов по горизонтали дает эффект кирпичной кладки. Иногда ее разнообразят цветными вставками в произвольном порядке. Комбинированное применение элементов фасада, имеющих различные размеры и форму, позволяет создавать сложные композиции. Прямоугольные панели можно укладывать в паркетный узор.
Если вы задумались о способе облицовки здания, не тратьте время, перебирая многочисленные варианты. Применение технологии вентилируемого фасада с отделкой керамогранитом сделает любое здание не только красивым, но еще уютным и долговечным.
Расчет представлен с учетом запаса для типового здания с облицовкой фасадным керамогранитом 600х600. Цены в расчетах без учета скидки. В зависмости от объема скидки до 20%.
1 вариант: с использованием горизонтальных и вертикальных профилей
Неокрашенные несущий профиль и кронштейн
| НАИМЕНОВАНИЕ | ед. изм. | ценав руб.с НДС | Кол-во | Сумма |
| «П»-образный элемент 1,2 мм. 20*22*65 | п.м. | 81,19 | 1,80 | 146,14 |
| Горизонтальный уголок 1,2 мм. 40*40 | п.м. | 49,25 | 1,80 | 88,65 |
| «Z»-образный элемент 1,2 мм. 20*22*40 | п.м. | 49,25 | 0,30 | 14,76 |
| Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости | шт | 13,44 | 3,00 | 40,32 |
| Анкерный крепитель 10х100 | шт | 8,66 | 3,00 | 25,98 |
| Заклепка 4,8х10 ст/ст | шт | 1,13 | 16,00 | 18,08 |
| Паронитовая прокладка 50х50 с отверстиями | шт | 3,60 | 3,00 | 10,80 |
| Кляммер рядовой 10мм оцинкованный окрашенный по RAL | шт | 14,64 | 3,80 | 55,63 |
| Кляммер стартовый 10мм оцинкованный окрашенный по RAL | шт | 13,31 | 0,80 | 10,65 |
| Заклепка 4х8 Ст/Ст | шт | 0,96 | 17,90 | 17,18 |
| Итого по подконструкции |
Окрашенные несущий профиль и кронштейн
| НАИМЕНОВАНИЕ | ед. изм. | ценав руб.с НДС | Кол-во | Сумма |
| «П»-образный элемент 1,2 мм. 20*22*65 окрашенный | п.м. | 95,83 | 1,80 | 172,49 |
| Горизонтальный уголок 1,2 мм. 40*40 окрашенный | п.м. | 61,23 | 1,80 | 110,21 |
| «Z»-образный элемент 1,2 мм. 20*22*40 окрашенный | п.м. | 62,56 | 0,30 | 18,77 |
| Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости окрашенный | шт | 16,10 | 3,00 | 48,30 |
| Анкерный крепитель 10х100 | шт | 8,66 | 3,00 | 25,98 |
| Заклепка 4,8х10 ст/ст | шт | 1,13 | 16,00 | 18,08 |
| Паронитовая прокладка 50х50 с отверстиями | шт | 3,60 | 3,00 | 10,80 |
| Кляммер рядовой 10мм оцинкованный окрашенный по RAL | шт | 14,64 | 3,80 | 55,63 |
| Кляммер стартовый 10мм оцинкованный окрашенный по RAL | шт | 13,31 | 0,80 | 10,65 |
| Заклепка 4х8 Ст/Ст | шт | 0,96 | 17,90 | 17,18 |
| Итого по подконструкции |
2 вариант: С использованием только вертикальных профилей
Неокрашенные несущий профиль и кронштейн
| НАИМЕНОВАНИЕ | ед. изм. | цена в руб. с НДС | Кол-во | Сумма |
| «T»-образный элемент 1,2 мм. 65*30 | п.м. | 73,21 | 1,80 | 131,78 |
| Горизонтальный уголок 1,2 мм. 40*40 | п.м. | 49,25 | 0,30 | 14,76 |
| Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости | шт | 13,44 | 3,00 | 40,32 |
| Анкерный крепитель 10х100 | шт | 8,66 | 3,00 | 25,98 |
| Заклепка 4,8х10 ст/ст | шт | 1,13 | 8,00 | 9,04 |
| Паронитовая прокладка 50х50 с отверстиями | шт | 3,60 | 3,00 | 10,80 |
| Кляммер рядовой 10мм оцинковка окрашенный по RAL | шт | 14,64 | 3,80 | 55,63 |
| Кляммер стартовый 10мм оцинковка окрашенный по RAL | шт | 13,31 | 0,80 | 10,65 |
| Заклепка 4х8 Ст/Ст | шт | 0,96 | 17,90 | 17,18 |
| Итого по подконструкции |
Окрашенные несущий профиль и кронштейн
| НАИМЕНОВАНИЕ | ед. изм. | цена в руб. с НДС | Расход на 1 кв.м. | Сумма |
| «T»-образный элемент 1,2 мм. 65*30 окрашенный | п.м. | 86,52 | 1,80 | 155,74 |
| Горизонтальный уголок 1,2 мм. 40*40 окрашенный | п.м. | 61,23 | 0,30 | 18,34 |
| Кронштейн 2,0мм, 100*50*50* с отверстиями, усиленный с 2-мя ребрами жесткости окрашенный | шт | 16,10 | 3,00 | 48,30 |
| Анкерный крепитель 10х100 | шт | 8,66 | 3,00 | 25,98 |
| Заклепка 4,8х10 ст/ст | шт | 1,13 | 8,00 | 9,04 |
| Паронитовая прокладка 50х50 с отверстиями | шт | 3,60 | 3,00 | 10,80 |
| Кляммер рядовой 10мм оцинковка окрашенный по RAL | шт | 14,64 | 3,80 | 55,63 |
| Кляммер стартовый 10мм оцинковка окрашенный по RAL | шт | 13,31 | 0,80 | 10,65 |
| Заклепка 4х8 Ст/Ст | шт | 0,96 | 17,90 | 17,18 |
| Итого по подконструкции |
