Минеральная вата – новые горизонты

Эффективность многослойных конструкций

Плотность и теплопроводность

В настоящее время нет такого строительного материала, высокая несущая способность которого сочеталась бы с низкой теплопроводностью. Строительство зданий по принципу многослойных конструкций позволяет:

• соответствовать расчётным нормам строительства и энергосбережения;
• оставлять размеры ограждающих конструкций в пределах разумного;
• уменьшить материальные затраты на строительство объекта и его обслуживание;
• добиться долговечности и ремонтопригодности (например, при замене одного листа минеральной ваты).

Комбинация конструкционного материала и теплоизоляционного позволяет обеспечить прочность и снизить потерю тепловой энергии до оптимального уровня. Поэтому при проектировании стен при расчётах учитывается каждый слой будущей ограждающей конструкции.

Важно также учитывать плотность при строительстве дома и при его утеплении. Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух. Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух

Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух.

Расчёт толщины стен и утеплителя

Расчёт толщины стены зависит от следующих показателей:

• плотности;
• расчётной теплопроводности;
• коэффициента сопротивления теплопередачи.

Согласно установленных норм, значение показателя сопротивления теплопередачи наружных стен должно быть не менее 3,2λ Вт/м •°С.

Расчёт толщины стен из железобетона и прочих конструкционных материалов представлен в таблице 2. Такие строительные материалы отличаются высокими несущими характеристиками, они долговечны, но в качестве тепловой защиты они неэффективны и требуют нерациональной толщины стены.

Таблица 2

Показатель	Бетоны, растворно-бетонные смеси
Железобетон	Цементно-песчаный раствор	Сложный раствор (цементно-известково-песчаный)	Известково-песчаный раствор
плотность, кг/куб.м	2500	1800	1700	1600
коэффициент теплопроводности, Вт/(м•°С)	2,04	0,93	0,87	0,81
толщина стен, м	6,53	2,98	2,78	2,59

Конструкционно-теплоизоляционные материалы способны подвергаться достаточно высоким нагрузкам, при этом значительно повышают теплотехнические и акустические свойства зданий в стеновых ограждающих конструкциях (таблица 3.1, 3.2).

Таблица 3.1

Показатель	Конструкционно-теплоизоляционные м-лы
Пемзобетон	Керамзитобетон	Полистиролбетон	Пено- и газобетон (пено- и газосиликат)	Кирпич глиняный	Силикатный кирпич
плотность, кг/куб.м	800	800	600	400	1800	1800
коэффициент теплопроводности, Вт/(м•°С)	0,68	0,326	0,2	0,11	0,81	0,87
толщина стен, м	2,176	1,04	0,64	0,35	2,59	2,78

Таблица 3.2

Показатель	Конструкционно-теплоизоляционные м-лы
Кирпич шлаковый	Силикатный кирпич 11-типустотный	Кирпич силикатный 14-типустотный	Сосна (поперечное расположение волокон)	Сосна (продольное расположение волокон)	Фанера клеёная
плотность, кг/куб.м	1500	1500	1400	500	500	600
коэффициент теплопроводности, Вт/(м•°С)	0,7	0,81	0,76	0,18	0,35	0,18
толщина стен, м	2,24	2,59	2,43	0,58	1,12	0,58

Значительно повысить теплозащиту зданий и сооружений позволяют теплоизоляционные строительные материалы. Данные таблицы 4 показывают, что наименьшие значения коэффициента теплопроводности имеют полимеры, минераловатные, плиты из природных органических и неорганических материалов.

Таблица 4

Показатель	Теплоизоляционные м-лы
ППТ	ПТ полистиролбетонные	Маты минераловатные	Плиты теплоизоляционные (ПТ) из минеральной ваты	ДВП (ДСП)	Пакля	Листы гипсовые (сухая штукатурка)
плотность, кг/куб.м	35	300	1000	190	200	150	1050
коэффициент теплопро- водности, Вт/(м•°С)	0,39	0,1	0,29	0,045	0,07	0,192	1,088
толщина стен, м	0,12	0,32	0,928	0,14	0,224	0,224	1,152

Значения таблиц теплопроводности строительных материалов применяются при расчётах:

• теплоизоляции фасадов;
• общестроительной изоляции;
• изоляционных материалов при устройстве кровли;
• технической изоляции.

Задача выбора оптимальных материалов для строительства, конечно же, подразумевает более комплексный подход. Однако даже такие простые расчёты уже на первых этапах проектирования позволяют определить наиболее подходящие материалы и их количество.

Шаг 2: Теория понятие

Из школьного курса физики, скорее всего, помните, что существует три вида теплопередачи:

• Конвекция;
• Излучение;
• Теплопроводность.

А значит теплопроводность — это вид теплопередачи или перемещения тепловой энергии. Это связано с внутренней структурой тел. Одна молекула передает энергию другой. А теперь хотите небольшой тест?

Какой вид веществ пропускает (передает) больше всего энергии?

• Твердые тела?
• Жидкости?
• Газы?

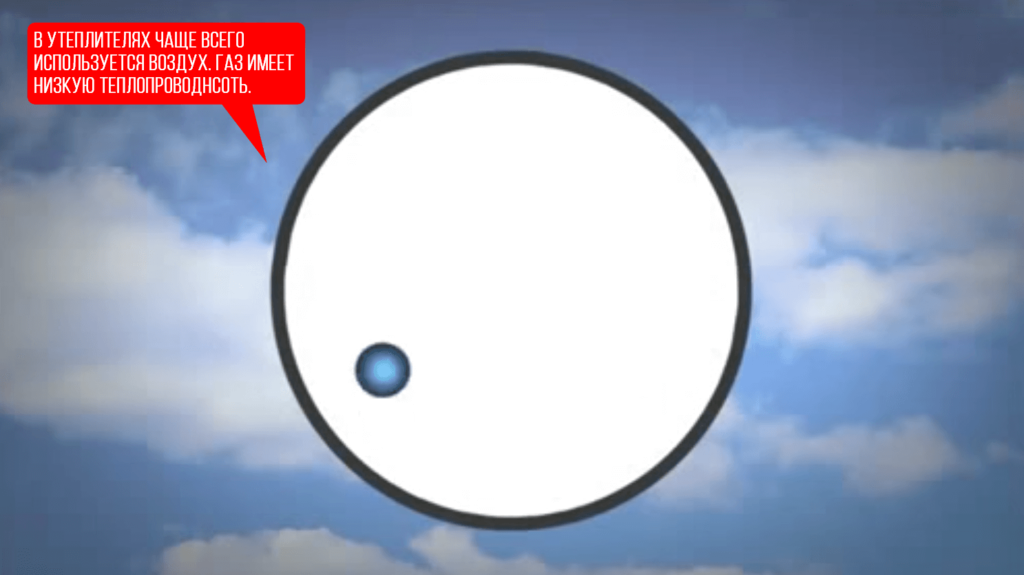

Правильно, больше всего передает энергию кристаллическая решетка твердых тел. Их молекулы находятся ближе друг к другу и поэтому могут взаимодействовать эффективнее. Самой низкой теплопроводностью обладают газы. Их молекулы находятся на наибольшем удалении друг от друга.

Понятие теплопроводности

Утеплители имеют разный коэффициент теплопроводности — это главный показатель материала

Под теплопроводностью понимается передача энергии тепла от объекта к объекту до момента теплового равновесия, т.е. выравнивания температуры. В отношении частного дома важна скорость процесса – чем дольше происходит выравнивание, тем меньше остывает конструкция.

В числовом виде явление выражается через коэффициент теплопроводности. Показатель наглядно выражает прохождение количества тепла за определенное время через единицу поверхности. Чем больше величина, тем быстрее утекает тепловая энергия.

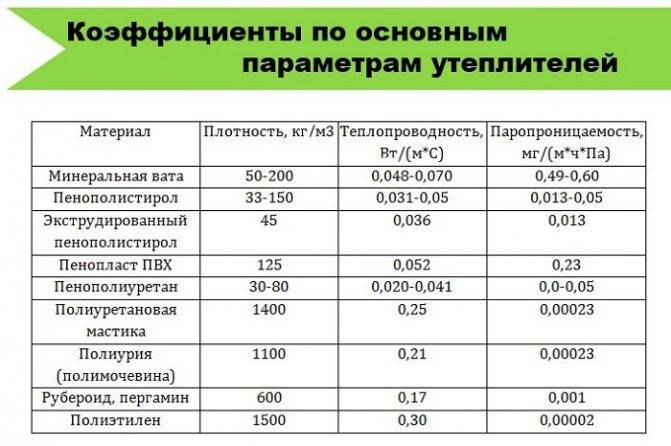

Таблица теплопроводности материалов

Материал	Теплопроводность материалов, Вт/м*⸰С	Плотность, кг/м³
Пенополиуретан	0,020	30
0,029	40
0,035	60
0,041	80
Пенополистирол	0,037	10-11
0,035	15-16
0,037	16-17
0,033	25-27
0,041	35-37
Пенополистирол (экструдированный)	0,028-0,034	28-45
Базальтовая вата	0,039	30-35
0,036	34-38
0,035	38-45
0,035	40-50
0,036	80-90
0,038	145
0,038	120-190
Эковата	0,032	35
0,038	50
0,04	65
0,041	70
Изолон	0,031	33
0,033	50
0,036	66
0,039	100
Пенофол	0,037-0,051	45
0,038-0,052	54
0,038-0,052	74

Экологичность.

Этот фактор является значимым, особенно в случае утепления жилого дома, так как многие материалы выделяют формальдегид, что влияет на рост раковых опухолей. Поэтому необходимо делать выбор в сторону нетоксичных и биологически нейтральных материалов. С точки зрения экологичности лучшим теплоизоляционным материалом считается каменная вата.

Пожарная безопасность.

Материал должен быть негорючим и безопасным. Гореть может любой материал, разница состоит в том, при каком температуре он возгорается. Важным является то, чтобы утеплитель был самозатухающим.

Паро- и водонепроницаемость.

Преимущество имеют те материалы, которые обладают водонепроницаемостью, так как впитывание влаги приводит к тому, что эффективность материала становится низкой и полезные характеристики утеплителя через год использования снижаются на 50% и более.

В среднем срок службы изоляционных материалов составляет от 5 до 10-15 лет. Теплоизоляционные материалы, имеющие в составе вату в первые годы службы значительно снижают свою эффективность. Зато пенополиуретан обладает сроком службы свыше 50 лет.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность

Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Факторы, влияющие на теплопроводность

Коэффициент теплопроводности материала зависит от нескольких факторов:

При повышении данного показателя взаимодействие частиц материала становится прочнее. Соответственно, они будут передавать температуру быстрее. А это значит, что с повышением плотности материала улучшается передача тепла.

Пористость вещества. Пористые материалы являются неоднородными по своей структуре. Внутри них находится большое количество воздуха. А это значит, что молекулам и другим частицами будет сложно перемещать тепловую энергию. Соответственно, коэффициент теплопроводности повышается.

Влажность также оказывает влияние на теплопроводность. Мокрые поверхности материала пропускают большее количество тепла. В некоторых таблицах даже указывается расчетный коэффициент теплопроводности материала в трех состояниях: сухом, среднем (обычном) и влажном.

Выбирая материал для утепления помещений, важно учитывать также условия, в которых он будет эксплуатироваться

Основные параметры, от которых зависит величина теплопроводности

Не все строительные материалы одинаково теплоэффективны. На это влияют следующие факторы:

Пористая структура материала говорит о том, что подобное строение неоднородно, а поры наполнены воздухом. Тепловые массы, перемещаясь через такие прослойки, теряют минимум своей энергии. Поэтому пенобетон именно с замкнутыми порами считается хорошим теплоизолятором. Замкнутые поры пенобетона наполнены воздухом, который по праву считается лучшим теплоизолятором
Повышенная плотность материала гарантирует более тесную взаимосвязь частиц друг с другом. Соответственно, уравновешивание температурного баланса происходит намного быстрее. По этой причине плотный материал обладает большим коэффициентом проводимости тепла. Поэтому железобетон считается одним из самых «холодных» материалов. Высокая плотность даёт хорошую прочность железобетону, но также и «обделяет» его теплоэффективностью
Влажность – злокачественный фактор, повышающий скорость прохождения тепла

Поэтому так важно качественно произвести гидроизоляцию необходимых узлов здания, грамотно организовать вентиляцию и использовать максимально инертные к намоканию строительные материалы.

«Холодно, холодно и сыро. Не пойму, что же в нас остыло…» Даже Согдиана знает о том, что сырость и холод − вечные соседи, от которых не спрячешься в тёплом свитере

Зная, что такое проводимость тепла, и какие факторы на неё влияют, можно смело пробовать применять свои знания для расчётов будущих строительных конструкций. Для этого нужно знать коэффициенты используемых материалов.

Как правильно выбрать утеплитель?

При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием

Основные требования, предъявляемые к теплоизоляционным материалам:

Теплопроводность.

Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.

Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности

Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.

Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³ лучше всего удерживает тепло и подходят для утепления вертикальных конструкций внутри помещений.

А как зависит теплопроводность от толщины? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.

А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.

В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!

Иные критерии подбора утеплителей

Теплоизоляционное покрытие обеспечивает снижение теплопотерь на 30-40 %, повышает прочность несущих конструкций из кирпича и металла, сокращает уровень шума и не забирает полезную площадь постройки. При выборе утеплителя помимо теплопроводности нужно учитывать другие критерии.

Объемный вес

Вес и плотность минваты влияет на качество утепления

Данная характеристика связана с теплопроводностью и зависит от типа материала:

• Минераловатные продукты отличаются плотностью 30-200 кг/м3, поэтому подходят для всех поверхностей строения.
• Вспененный полиэтилен имеет толщину 8-10 мм. Плотность без фольгирования равняется 25 кг/м3 с отражающей основой – около 55 кг/м3.
• Пенопласт отличается удельным весом от 80 до 160 кг/м3, а экструдированный пенополистирол – от 28 до 35 кг/м3. Последний материал является одним из самых легких.
• Полужидкий напыляемый пеноизол при плотности 10 кг/м3 требует предварительного оштукатуривания поверхности.
• Пеностекло имеет плотность, связанную со структурой. Вспененный вариант характеризуется объемным весом от 200 до 400 кг/м3. Теплоизолят из ячеистого стекла – от 100 до 200 м3, что делает возможным применение на фасадных поверхностях.

Способность держать форму

Плиты и пенополиуретан имеют одинаковую степень жесткости, хорошо выдерживают форму

Производители не указывают формостабильность на упаковке, но можно ориентироваться на коэффициенты Пуассона и трения, сопротивления изгибам и сжатиям. По стабильности формы судят о сминаемости или изменении параметров теплоизоляционного слоя. В случае деформации существуют риски утечки тепла на 40 % через щели и мосты холода.

Формостабильность стройматериалов зависит от типа утеплителя:

• Вата (минеральная, базальтовая, эко) при укладке между стропилами расправляется. За счет жестких волокон исключается деформация.
• Пенные виды держат форму на уровне жесткой каменной ваты.

Паропроницаемость

Определяет «дышащие» свойства материала – способность к пропусканию воздуха и пара. Показатель важен для контроля микроклимата в помещении – в законсервированных комнатах образуется больше плесени и грибка. В условиях постоянной влажности конструкция может разрушаться.

По степени паропроницаемости выделяют два типа утеплителей:

• Пены – изделия, для производства которых применяется технология вспенивания. Продукция вообще не пропускает конденсат.
• Ваты – теплоизоляция на основе минерального или органического волокна. Материалы могут пропускать конденсат.

Горючесть

Показатель, на который ориентируются при строительстве наземных частей жилых зданий. Классификация токсичности и горючести указана в ст. 13 ФЗ № 123. В техническом регламенте выделены группы:

• НГ – негорючие: каменная и базальтовая вата.
• Г – возгораемые. Материалы категории Г1 (пенополиуретан) отличаются слабой возгораемостью, категории Г4 (пенополистирол, в т.ч. экструдированный) – сильногорючие.
• В – воспламеняемые: плиты из ДСП, рубероид.
• Д – дымообразующие (ПВХ).
• Т – токсичные (минимальный уровень – у бумаги).

Звукоизоляция

Характеристика, связанная с паропроницаемостью и плотностью. Ваты исключают проникновение посторонних шумов в помещении, через пены проникает больше шума.

У плотных материалов лучше шумоизоляционные свойства, но укладка осложняется толщиной и весом. Оптимальным вариантом для самостоятельных теплоизоляционных работ будет каменная вата с высоким звукопоглощением. Аналогичные показатели – у легкой стекловаты или базальтового утеплителя со скрученными длинными тонкими волокнами.

Таблица теплопроводности материалов на Пли-

Материал	Плотность, кг/м3	Теплопроводность, Вт/(м·град)	Теплоемкость, Дж/(кг·град)
Плита бумажная прессованая	600	0.07	—
Плита пробковая	80…500	0.043…0.055	1850
Плитка облицовочная, кафельная	2000	1.05	—
Плитка термоизоляционная ПМТБ-2	—	0.04	—
Плиты алебастровые	—	0.47	750
Плиты из гипса ГОСТ 6428	1000…1200	0.23…0.35	840
Плиты древесно-волокнистые и древесно-стружечные (ГОСТ 4598-74, ГОСТ 10632-77)	200…1000	0.06…0.15	2300
Плиты из керзмзито-бетона	400…600	0.23	—
Плиты из полистирол-бетона ГОСТ Р 51263-99	200…300	0.082	—
Плиты из резольноформальдегидного пенопласта (ГОСТ 20916-75)	40…100	0.038…0.047	1680
Плиты из стеклянного штапельного волокна на синтетическом связующем (ГОСТ 10499-78)	50	0.056	840
Плиты из ячеистого бетона ГОСТ 5742-76	350…400	0.093…0.104	—
Плиты камышитовые	200…300	0.06…0.07	2300
Плиты кремнезистые		0.07	—
Плиты льнокостричные изоляционные	250	0.054	2300
Плиты минераловатные на битумной связке марки 200 ГОСТ 10140-80	150…200	0.058	—
Плиты минераловатные на синтетическом связующем марки 200 ГОСТ 9573-96	225	0.054	—
Плиты минераловатные на синтетической связке фирмы «Партек» (Финляндия)	170…230	0.042…0.044	—
Плиты минераловатные повышенной жесткости ГОСТ 22950-95	200	0.052	840
Плиты минераловатные повышенной жесткости на органофосфатном связующем (ТУ 21-РСФСР-3-72-76)	200	0.064	840
Плиты минераловатные полужесткие на крахмальном связующем	125…200	0.056…0.07	840
Плиты минераловатные на синтетическом и битумном связующих	—	0.048…0.091	—
Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573-82, ГОСТ 10140-80, ГОСТ 12394-66)	50…350	0.048…0.091	840
Плиты пенопластовые на основе резольных фенолформальдегидных смол ГОСТ 20916-87	80…100	0.045	—
Плиты пенополистирольные ГОСТ 15588-86 безпрессовые	30…35	0.038	—
Плиты пенополистирольные (экструзионные) ТУ 2244-001-47547616-00	32	0.029	—
Плиты перлито-битумные ГОСТ 16136-80	300	0.087	—
Плиты перлито-волокнистые	150	0.05	—
Плиты перлито-фосфогелевые ГОСТ 21500-76	250	0.076	—
Плиты перлито-1 Пластбетонные ТУ 480-1-145-74	150	0.044	—
Плиты перлитоцементные	—	0.08	—
Плиты строительный из пористого бетона	500…800	0.22…0.29	—
Плиты термобитумные теплоизоляционные	200…300	0.065…0.075	—
Плиты торфяные теплоизоляционные (ГОСТ 4861-74)	200…300	0.052…0.064	2300
Плиты фибролитовые (ГОСТ 8928-81) и арболит (ГОСТ 19222-84) на портландцементе	300…800	0.07…0.16	2300

Требования нормативных документов

Прямое отношение к огнеупорным и огнестойким ватам имеют следующие нормативные документы, дающие определения, регламентирующие технические условия производства, огневых испытаний:

• ГОСТ 28874-2004, классифицирующий все виды/типы огнеупорных материалов, дающий определение огнеупорности, как технической характеристике товарной продукции выдерживать, не расплавляясь, длительное воздействие высокой температуры.
• ГОСТ 4640-2011 – о технических условиях на минеральную вату.
• ГОСТ 23619-79, устанавливающий технические условия производства огнеупорных теплоизоляционных муллит-кремнеземистых стекловолокнистых материалов.
• ГОСТ 30244-94 – о методиках огневых испытаний на горючесть строительных материалов.

В каких случаях использовать каменную или стеклянную вату

Где использовать стекловату:

• чердачное перекрытие, пол 2-ого этажа частного дома из бруса (она имеет меньший вес, не создаст нагрузку);
• стены внутри помещения (рекомендуется использовать материал в виде плит, их проще монтировать, они держатся прочнее);

Где лучше выбирать базальтовую вату:

• скаты крыши (материал плотностью 100 — 120);
• на участках с высокой влажностью (плотность должна быть не менее 20, хорошая устойчивость к впитыванию влаги);
• в небольших постройках с тонкими стенами, например, бытовка или гараж (плотность 150);
• на участках, где нужно предотвратить распространение огня в случае пожара (плотностью 200 или специальную фольгированную базальтовую вату).

Заключение

Рассмотренные достоинства и недостатки утеплителей позволят выбрать самый подходящий вариант уже на стадии проектирования. При этом учитывать все требования, предъявляемые к теплоизоляционному материалу, в первую очередь теплопроводность.

Показатель, так называемый коэффициент теплопроводности минеральной ваты, характеризует способность этого материала к удерживанию тепловой энергии. Его измеряют в Вт/(м°C) и используют для расчета толщины теплоизоляционного слоя при внутренней и наружной отделке. Чем выше этот коэффициент, тем лучше сохраняется тепло в защищённом с помощью данного материала помещении. Минвата имеет один из лучших показателей, сравнимый с пенопластом и пеноизолом.
